Destaques do produto

• Design de escada fixa de seção única e comprimento fixo
• Montantes não condutores de fibra de vidro / FRP
• Projetada para aplicações de acesso e manutenção elétrica
• Sem cordas de extensão, polias ou seções deslizantes
• Estrutura simples para trabalhos repetidos em alturas de acesso conhecidas
• Adequada para subestações, pátios de manobra, instalações de transformadores e locais industriais com equipamentos elétricos
• O comprimento da escada pode ser discutido de acordo com o modelo selecionado e os requisitos do projeto
• Etiquetas do projeto, logotipo, embalagem e documentação técnica podem ser discutidos de acordo com os requisitos confirmados

Especificações técnicas resumidas

O comprimento exato da escada, a carga nominal, o perfil dos montantes, a espessura da parede, o peso e o desempenho elétrico dependem do modelo selecionado. Esses valores devem ser confirmados na Ficha Técnica final e no Desenho Aprovado antes do pedido.

Guia rápido de seleção

Comprimento da escada, altura de acesso e altura de trabalho são diferentes

Este é um dos pontos mais importantes a confirmar antes de encomendar uma escada isolante reta.

Comprimento da escada

O comprimento da escada é o comprimento físico da escada, medido ao longo do montante lateral.

Altura de acesso

A altura de acesso é a elevação que o trabalhador pode alcançar quando a escada está corretamente posicionada contra um apoio superior adequado.

Como uma escada reta normalmente é utilizada inclinada, o comprimento da escada não é igual à altura vertical de acesso.

Altura de trabalho

A altura de trabalho é a altura na qual o operador pode efetivamente executar a tarefa a partir de uma posição aprovada na escada.

Ela também depende de:

• Altura do trabalhador
• Posição permitida para permanecer em pé
• Localização do equipamento
• Ângulo da escada
• Procedimento do local
• Requisitos de proteção contra quedas

Para uma solicitação de cotação (RFQ), é melhor informar tanto a altura de acesso necessária quanto o comprimento esperado da escada, em vez de escrever apenas “Preciso de 5 m de altura de trabalho”.

O que é uma escada isolante de FRP de seção única?

Uma escada isolante de FRP de seção única é uma escada reta portátil, de comprimento fixo, utilizada para acesso vertical, inspeção e manutenção em ambientes elétricos.

“Seção única” significa que a escada tem uma seção principal fixa. Ela não depende de várias seções que deslizam umas sobre as outras para alterar o comprimento total.

Isso a diferencia de uma escada extensível ou telescópica, tanto em sua estrutura quanto na forma como os compradores devem selecionar e inspecionar o produto.

Suas principais funções são:

• Permitir o acesso a equipamentos elétricos elevados
• Reduzir a dependência de montantes laterais metálicos condutores em áreas de trabalho elétrico
• Oferecer uma solução simples de acesso com comprimento fixo quando a altura necessária já é conhecida

Por que usar montantes laterais de FRP em trabalhos elétricos?

As escadas de alumínio são comuns por serem leves e práticas, mas o alumínio é eletricamente condutor.

Em locais onde os trabalhadores ou a escada possam ficar expostos a componentes elétricos energizados, a estrutura condutora da escada pode criar um risco adicional.

Os montantes laterais de FRP proporcionam uma estrutura principal não condutora, tornando a escada mais adequada para muitos ambientes de manutenção elétrica.

No entanto, o uso de FRP não significa que se possam ignorar a tensão, a distância de aproximação, os EPIs ou os procedimentos de trabalho elétrico.

Uma escada isolante não é um sistema completo de proteção elétrica

Uma escada de FRP resolve principalmente o problema de acesso, reduzindo o uso de montantes laterais condutores. Ela não elimina todos os riscos elétricos ou de queda presentes no local de trabalho.

Dependendo do trabalho, o sistema de segurança completo também pode exigir:

• Isolamento elétrico
• Bloqueio e etiquetagem (Lockout / Tagout), quando aplicável
• Verificação de tensão
• Aterramento temporário
• Controles de distância mínima de aproximação
• Luvas isolantes elétricas
• Botas isolantes
• Tapetes isolantes elétricos
• EPIs contra arco elétrico / riscos elétricos
• Proteção contra quedas
• Procedimentos de trabalho aprovados

Portanto, a escada deve ser tratada como parte do sistema completo de acesso e segurança elétrica.

Por que escolher uma escada de seção única?

Estrutura simples de comprimento fixo

Quando o local de trabalho tem uma altura de acesso conhecida e repetitiva, uma escada de comprimento fixo pode ser mais simples de utilizar do que um modelo com várias seções.

Menos componentes móveis

Uma escada de seção única normalmente não requer travas de extensão, cordas, polias ou seções deslizantes.

Assim, as inspeções de rotina podem se concentrar mais diretamente nos montantes laterais, degraus, conexões entre montantes e degraus, pés e áreas de apoio.

Instalação simples

Em trabalhos repetidos perto de transformadores fixos, estruturas de subestações ou equipamentos elétricos industriais, a escada pode ser posicionada sem precisar estender várias seções primeiro.

Comprimento físico conhecido

Como o comprimento da escada é fixo, o transporte, o armazenamento e o acesso ao local devem ser verificados antes da compra.

Se uma equipe de manutenção precisar regularmente de várias alturas de acesso muito diferentes, uma escada extensível ou telescópica poderá ser mais prática.

Escada de seção única versus escada extensível

Não existe uma regra simples segundo a qual uma estrutura seja sempre mais segura do que a outra. A escolha correta depende da altura de acesso, das condições do local, do transporte, da inspeção e do procedimento de trabalho.

Escada isolante versus banco isolante

Se sua principal necessidade for uma plataforma estável para equipamentos elétricos mais baixos, consulte nossoBanco isolante elétrico.

Não empilhe bancos, caixas ou outros apoios temporários para alcançar uma altura que deveria ser proporcionada por uma escada adequada.

Estrutura principal de uma escada isolante de FRP de seção única

Montantes laterais de FRP

Os montantes laterais são a principal estrutura longitudinal de sustentação de carga da escada e o componente estrutural isolante mais importante.

Durante a aquisição e o uso prolongado, os compradores devem avaliar não apenas o nome do material, mas também as condições da superfície do FRP.

Degraus

Os degraus sustentam o trabalhador durante a subida e o posicionamento.

Verifique o material, o espaçamento e as condições da superfície dos degraus, bem como a conexão de cada degrau aos montantes laterais, de acordo com o modelo selecionado.

Um degrau solto, rachado ou muito danificado é motivo para retirar a escada do uso normal, mesmo que os montantes de FRP ainda pareçam intactos.

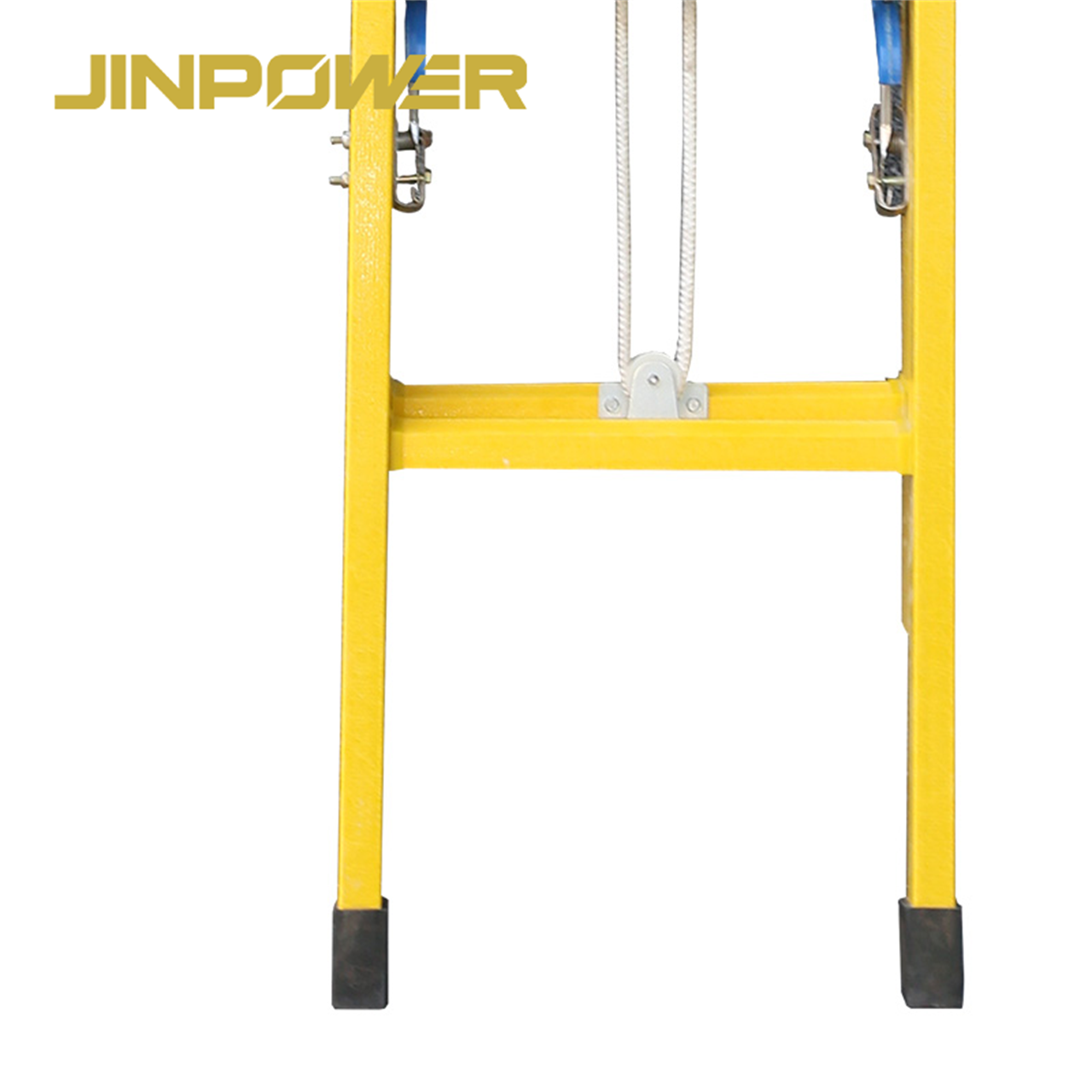

Apoio inferior / pés

Os pontos de apoio inferiores ajudam a manter a escada estável no chão ou no piso.

A configuração exata dos pés ou dos componentes antiderrapantes depende do modelo selecionado e deve ser verificada no desenho aprovado.

Área de apoio superior

Uma escada reta depende de um ponto de apoio superior adequado. Portanto, compradores e usuários precisam considerar tanto a estrutura da escada quanto a superfície ou estrutura contra a qual ela será posicionada.

Identificação do produto

Em projetos de concessionárias de serviços públicos e EPC, a identificação do produto pode incluir o modelo, a carga nominal, as informações do fabricante, etiquetas de advertência, número de série ou lote e outras marcações específicas do projeto.

Como selecionar a escada isolante de FRP adequada

1. Determine a altura de acesso necessária

Comece pelo equipamento ou pela estrutura que o trabalhador precisa alcançar, como um componente de transformador, pórtico, barramento ou outro equipamento elétrico elevado.

2. Confirme o comprimento da escada

Uma escada de seção única tem comprimento físico fixo, portanto o comprimento correto deve ser confirmado antes da produção.

Uma escada muito curta não permitirá o acesso necessário. Uma escada desnecessariamente longa pode ser mais difícil de transportar, armazenar e posicionar.

3. Confirme a carga nominal

Não calcule a carga necessária apenas com base no peso corporal do trabalhador.

A carga de trabalho também pode incluir:

• Cinto porta-ferramentas
• Instrumentos de teste
• Ferramentas manuais
• Equipamentos portáteis
• Outros itens transportados

A carga nominal e as informações dos ensaios mecânicos correspondentes devem ser verificadas para o modelo exato a ser adquirido.

4. Verifique o ambiente de trabalho

Subestações internas, pátios de manobra externos e instalações industriais podem apresentar condições muito diferentes.

Considere:

• Condições do piso ou do terreno
• Umidade
• Lama
• Contaminação por óleo ou produtos químicos
• Exposição a raios UV
• Distância de segurança elétrica
• Espaço disponível para instalação
• Rota de transporte

5. Confirme as condições de apoio

Uma escada reta de seção única não é uma plataforma autossustentável.

O local de trabalho precisa ter uma superfície inferior adequada e um ponto de apoio superior apropriado. Em seguida, a escada deve ser posicionada e fixada de acordo com o procedimento aplicável para escadas.

6. Confirme os requisitos elétricos

Se a licitação exigir ensaio dielétrico, requisitos de isolamento ou uma norma específica para trabalhos em tensão, inclua na RFQ a norma exata, o método de ensaio e os critérios de aceitação.

7. Confirme a documentação necessária

• Ficha Técnica
• Desenho Aprovado
• Relatório de ensaio mecânico
• Documentação de ensaio elétrico, quando necessária
• COC / Documento de inspeção
• Marcação do produto
• Informações de rastreabilidade

A estabilidade da escada depende de mais do que o material FRP

O FRP ajuda a lidar com a condutividade elétrica, mas não torna automaticamente a escada estável.

A estabilidade também depende de:

• Apoio inferior
• Condição dos pés
• Estabilidade do terreno ou do piso
• Ponto de apoio superior
• Retidão dos montantes
• Integridade dos degraus
• Posicionamento da escada
• Método de fixação

Uma escada ainda pode representar um grave risco de queda se for colocada sobre uma superfície escorregadia, irregular ou instável, mesmo que seus montantes laterais tenham boas propriedades isolantes.

Por que as condições da superfície do FRP são importantes?

Em uma escada para uso elétrico, os compradores não devem se limitar às palavras “fibra de vidro” ou “FRP”. As condições da superfície são importantes durante o transporte, o armazenamento e o uso.

Os principais sinais a verificar incluem:

• Rachaduras
• Fissuras
• Delaminação
• Fibras expostas
• Arranhões profundos
• Danos por impacto
• Danos químicos
• Contaminação intensa
• Umidade
• Deterioração visível por UV ou da superfície

Se não estiver claro se o dano afeta a resistência mecânica ou as condições elétricas, retire a escada do serviço normal e solicite uma avaliação de acordo com o procedimento de inspeção aplicável.

Principais aplicações

Acesso a subestações e pátios de manobra

As escadas isolantes de FRP são comumente utilizadas quando técnicos precisam acessar equipamentos elevados em subestações e pátios de manobra.

Os trabalhos típicos podem incluir inspeção ou manutenção de equipamentos de seccionamento, instrumentos, estruturas de barramento e outros componentes elevados.

Transformadores e instalações elétricas

As instalações de transformadores geralmente contêm equipamentos auxiliares, instrumentos e pontos de conexão em diferentes alturas.

Uma escada de comprimento fixo funciona bem quando a posição de acesso necessária já está claramente definida.

Manutenção de transmissão e distribuição

As escadas de FRP podem permitir o acesso a equipamentos elétricos elevados durante trabalhos de manutenção de transmissão e distribuição, desde que o tipo de escada, o método de apoio, as distâncias de segurança elétrica e o procedimento do local sejam adequados à tarefa.

Pórticos e equipamentos elevados

Pórticos de subestações e outras estruturas elevadas podem exigir acesso vertical temporário.

Uma escada de seção única é mais prática quando a altura de acesso e os pontos de apoio são conhecidos antes do início do trabalho.

Manutenção elétrica industrial

Fábricas, minas, salas de equipamentos elétricos e instalações industriais de energia podem exigir acesso por escadas não condutoras durante inspeções e manutenções elétricas.

Construção perto de equipamentos elétricos

Durante obras e comissionamento próximos a instalações elétricas, os montantes laterais de FRP podem ajudar a evitar a introdução de uma estrutura de escada metálica condutora na área de trabalho.

O trabalho ainda deve seguir a Avaliação de Riscos Elétricos do local e o procedimento de trabalho aprovado.

Como deve ser entendida a IEC 61478?

A IEC 61478 é uma norma importante para determinadas escadas isolantes utilizadas em trabalhos em tensão, mas seu escopo é específico.

A IEC 61478 aplica-se a projetos especificados de escadas isolantes sintéticas utilizadas em trabalhos em tensão em instalações elétricas de 1,000 V AC ou mais, ou 1,500 V DC ou mais.

Seu escopo inclui determinadas construções de escadas, como escadas totalmente isolantes emendadas ou com ganchos e extensão, bem como certas combinações de seções isolantes e condutoras.

Isso significa que a IEC 61478 não deve ser aplicada automaticamente a toda escada fixa de FRP de seção única apenas por ser feita de material isolante.

Para um projeto que exija a IEC 61478, confirme:

• Projeto exato da escada
• Aplicação pretendida para trabalho em tensão
• Se o projeto está dentro do escopo da norma
• Método de ensaio
• Relatório de ensaio correspondente ao modelo efetivamente fornecido

A conformidade só deve ser declarada quando o modelo específico da escada e a documentação de suporte justificarem essa declaração.

EN 131 e requisitos para escadas isolantes elétricas

A família EN 131 trata da terminologia e das dimensões de escadas portáteis, do projeto geral, dos requisitos mecânicos, dos ensaios, da marcação e das instruções para o usuário.

Esses requisitos mecânicos para escadas devem ser considerados separadamente de quaisquer requisitos de isolamento elétrico ou de trabalho em tensão.

Para projetos europeus, não pergunte simplesmente se a escada “tem um certificado EN”. Defina quais requisitos mecânicos e elétricos o projeto realmente exige.

E quanto aos requisitos da OSHA dos EUA?

Para trabalhos na indústria em geral nos EUA, a OSHA exige que as escadas portáteis tenham montantes laterais não condutores quando o funcionário ou a escada puderem entrar em contato com partes energizadas expostas.

Isso favorece o uso de montantes de fibra de vidro em ambientes elétricos, mas não significa que uma escada deva ser anunciada como “certificada pela OSHA”.

Os requisitos da OSHA aplicam-se ao uso no local de trabalho e às práticas de segurança. O projeto do produto, o desempenho mecânico, os ensaios elétricos e a aceitação do projeto ainda precisam ser avaliados separadamente.

Lista de verificação para aceitação pelo comprador

O que deve ser verificado antes do uso?

Inspecione os montantes laterais de FRP

• Rachaduras
• Fissuras
• Delaminação
• Fibras expostas
• Arranhões profundos
• Contaminação
• Umidade
• Deformação

Inspecione os degraus

Certifique-se de que os degraus não apresentem rachaduras, conexões soltas, desgaste intenso, deformação ou componentes ausentes.

Inspecione o apoio inferior / os pés

Verifique se todos os componentes de apoio inferiores estão completos e em boas condições e se o piso ou terreno oferece apoio estável.

Inspecione a área de apoio superior

Verifique a estrutura superior da escada e certifique-se de que o local de trabalho oferece um ponto de apoio superior adequado para esse tipo de escada.

Verifique a etiqueta do produto

Confirme se o modelo, a carga nominal, as advertências, a identificação e qualquer informação necessária sobre inspeção ou ensaio continuam legíveis e rastreáveis.

Limpeza, armazenamento e transporte

As escadas isolantes de FRP devem ser gerenciadas tanto como equipamentos de segurança elétrica quanto como equipamentos de acesso, e não tratadas como materiais de construção comuns.

• Mantenha as superfícies de FRP limpas e secas
• Evite o contato prolongado com óleo, produtos químicos e outros contaminantes
• Proteja os montantes laterais e os degraus contra impactos durante o transporte
• Não deixe objetos pesados sobre a escada durante o armazenamento
• Evite exposição prolongada desnecessária aos raios UV
• Armazene a escada com apoio adequado para a estrutura de comprimento fixo, evitando que ela se curve
• Mantenha registros de inspeção quando necessário
• Realize inspeções e ensaios periódicos de acordo com o procedimento aplicável e os requisitos do produto

Quando a escada deve ser retirada de serviço?

Se houver dúvidas sobre a integridade mecânica ou as condições elétricas da escada, interrompa o uso normal e providencie uma inspeção ou avaliação.

Os motivos típicos incluem:

• Rachaduras ou fissuras visíveis nos montantes de FRP
• Delaminação ou fibras expostas
• Danos graves por impacto
• Deformação visível dos montantes
• Degraus soltos, danificados ou ausentes
• Conexões anormais entre montantes e degraus
• Danos graves nos pés ou apoios inferiores
• Contaminação química severa
• Efeitos incertos da umidade ou de danos na superfície
• Identificação do modelo ou da carga ilegível
• Falha em uma inspeção mecânica ou elétrica obrigatória

Proteção contra quedas e uso da escada

Uma escada isolante atende às necessidades de acesso elétrico, mas o trabalho em altura também pode representar um risco de queda independente.

A necessidade de um cinturão paraquedista, talabarte, trava-quedas retrátil ou outro sistema de proteção contra quedas deve ser determinada com base na altura de trabalho, na tarefa, na posição de trabalho e nos requisitos aplicáveis do local.

A menos que tenha sido especificamente projetada, ensaiada e documentada para essa finalidade, a própria escada não deve ser automaticamente considerada um ponto de ancoragem aprovado para retenção de quedas.

Para equipamentos relacionados, consulteEPIs de segurança elétrica.

Inspeções pré-embarque da JINPOWER

Para concessionárias de serviços públicos, empreiteiras EPC, compradores industriais e distribuidores, a inspeção pré-embarque verifica se a escada efetivamente corresponde à especificação aprovada.

• Tipo de produto
• Comprimento da escada
• Superfície dos montantes de FRP
• Retidão dos montantes
• Quantidade de degraus e conexões
• Condição do apoio inferior
• Estrutura superior
• Marcação do produto
• Logotipo / etiqueta do projeto, quando necessário
• Embalagem
• Documentação técnica necessária

Se o projeto exigir ensaio dielétrico, ensaio de carga mecânica, inspeção por terceiros, rastreabilidade do lote ou outro requisito de aceitação, isso deverá ser definido antes da confirmação do pedido e da produção.

Configuração OEM e para projetos

A JINPOWER oferece fornecimento para compras em volume e projetos para concessionárias de serviços públicos, empreiteiras EPC, compradores industriais e distribuidores de equipamentos de segurança elétrica.

De acordo com a estrutura confirmada da escada e os requisitos do projeto, podemos discutir:

• Comprimento da escada
• Identificação do produto
• Etiquetas de segurança
• Configuração de cores
• Marcação de série / lote
• Logotipo / marca
• Embalagem para exportação
• Ficha Técnica
• Desenho Aprovado
• Documentação de ensaios do projeto

A personalização estética não altera a classificação elétrica ou mecânica da escada. Qualquer requisito de desempenho deve ser confirmado por meio do projeto real do produto e da documentação de ensaio correspondente.

Como uma escada de FRP se integra a um sistema de segurança elétrica?

Uma escada de FRP proporciona principalmente acesso vertical com montantes laterais não condutores. Um processo completo de manutenção elétrica também pode exigir outros equipamentos de segurança.

Os produtos relacionados da JINPOWER incluemEscadas e bancos isolantes,Bancos isolantes elétricos,Tapetes isolantes de borracha para uso elétrico,Detectores de tensãoeEPIs de segurança elétrica.

Por que escolher as escadas isolantes de FRP de seção única da JINPOWER?

Especialização em acesso elétrico

A JINPOWER fornece escadas isolantes, bancos, detectores de tensão, tapetes de borracha, equipamentos de aterramento e EPIs elétricos; assim, a seleção da escada pode ser considerada como parte do conjunto mais amplo de equipamentos do local de trabalho elétrico.

Definição clara de seção única

Este produto foi projetado para acesso elétrico com comprimento fixo, e não é apresentado como uma escada extensível ou telescópica.

Seleção baseada na aplicação

Recomendamos selecionar a escada de acordo com a altura de acesso, o comprimento físico, a carga nominal, as condições de apoio, os requisitos elétricos e a documentação, em vez de comprar apenas com base no número de metros.

Documentação B2B para projetos

Para licitações de concessionárias e projetos EPC, desenhos, requisitos de ensaio, marcações, rastreabilidade e documentação do projeto podem ser confirmados antes da aprovação do pedido.

O que incluir na sua RFQ?

Perguntas frequentes

Esta é uma escada extensível?

Não. Este produto é uma escada isolante de FRP de seção única, com uma seção de comprimento fixo. Ela não utiliza várias seções deslizantes para ajustar o comprimento.

Esta é uma escada telescópica?

Não. Uma escada telescópica utiliza várias seções encaixadas que se estendem e se recolhem. Esta página trata de uma escada reta fixa de seção única.

Por que usar FRP em vez de uma escada de alumínio?

O alumínio é condutor. O FRP proporciona montantes laterais não condutores, tornando a escada mais adequada para muitos ambientes de trabalho elétrico nos quais o contato com partes energizadas expostas pode ser uma preocupação.

O FRP significa que a escada protege completamente o trabalhador contra choques elétricos?

Não. Os montantes laterais de FRP são apenas uma parte do controle de riscos elétricos. Isolamento, verificação de tensão, distância de trabalho, EPIs, aterramento e outros procedimentos do local ainda podem ser necessários.

O comprimento da escada é igual à altura de trabalho?

Não. O comprimento da escada é seu comprimento físico. A altura de trabalho depende do ângulo da escada, da posição do trabalhador, do nível permitido para permanecer em pé, do alcance do operador e da localização do equipamento.

Como escolho o comprimento correto da escada?

Comece pela altura de acesso necessária e pelas posições disponíveis de apoio superior e inferior. Depois, confirme o comprimento físico da escada, o ângulo, a rota de transporte e o espaço de armazenamento.

Todas as escadas de FRP da JINPOWER estão em conformidade com a IEC 61478?

Não se deve fazer uma declaração genérica. A IEC 61478 tem um escopo específico para determinados projetos de escadas isolantes utilizados em trabalhos em tensão. A conformidade deve ser confirmada para o modelo exato e comprovada pela documentação correspondente.

O que a EN 131 abrange?

A família EN 131 aborda a terminologia, as dimensões, o projeto, os requisitos mecânicos, os ensaios, a marcação e as instruções para o usuário de escadas portáteis. Quando aplicável, os requisitos de isolamento elétrico devem ser avaliados separadamente.

A própria escada pode ser usada como ponto de ancoragem para retenção de quedas?

Não automaticamente. A menos que a escada seja especificamente projetada, ensaiada e documentada como ponto de ancoragem, o equipamento de retenção de quedas deve ser conectado somente a uma ancoragem aprovada, selecionada de acordo com o procedimento aplicável de proteção contra quedas.

A JINPOWER pode personalizar o comprimento da escada?

O comprimento da escada e outros detalhes do projeto podem ser discutidos de acordo com o projeto confirmado da escada, os requisitos mecânicos e elétricos e a quantidade do pedido.

Solicite informações e preços da escada isolante de FRP de seção única

Se você estiver adquirindo escadas isolantes de FRP para subestações, transformadores, pátios de manobra, manutenção de concessionárias, instalações elétricas industriais ou projetos EPC, envie à JINPOWER os requisitos reais de acesso, em vez de pedir apenas uma “escada de fibra de vidro de 5 m”.

Informe a altura de acesso necessária, o comprimento da escada, a carga nominal, o ambiente de trabalho, as condições de apoio, os requisitos elétricos, as normas aplicáveis, a quantidade e a documentação de ensaio necessária.

A JINPOWER poderá então confirmar a configuração adequada da escada isolante de FRP de seção única antes da cotação e da aprovação do projeto.
