Основные преимущества

• Лестница фиксированной длины с одной секцией
• Непроводящие боковые стойки из стеклопластика / FRP
• Предназначена для доступа к электрооборудованию и его технического обслуживания
• Без выдвижных канатов, шкивов и подвижных секций
• Простая конструкция для повторяющихся работ на объектах с известной высотой доступа
• Подходит для подстанций, распределительных устройств, трансформаторных объектов и промышленных электроустановок
• Длину лестницы можно обсудить с учетом выбранной модели и требований проекта
• Маркировку проекта, логотип, упаковку и техническую документацию можно согласовать с учетом подтвержденных требований

Краткие технические характеристики

Точная длина лестницы, допустимая нагрузка, профиль стоек, толщина стенки, масса и электрические характеристики зависят от выбранной модели. Эти параметры необходимо подтвердить в окончательном техническом паспорте и утвержденном чертеже до размещения заказа.

Краткое руководство по выбору

Длина лестницы, высота доступа и рабочая высота — разные параметры

Это один из важнейших моментов, который необходимо уточнить перед заказом прямой изолирующей лестницы.

Длина лестницы

Длина лестницы — это ее физическая длина, измеренная вдоль боковой стойки.

Высота доступа

Высота доступа — это высота, которой работник может достичь, если лестница правильно установлена у подходящей верхней опоры.

Поскольку прямую лестницу обычно используют под углом, ее длина не равна вертикальной высоте доступа.

Рабочая высота

Рабочая высота — это высота, на которой оператор фактически может выполнять работу, находясь в разрешенном положении на лестнице.

Она также зависит от:

• Рост работника
• Разрешенное положение на лестнице
• Расположение оборудования
• Угол наклона лестницы
• Процедуры на объекте
• Требования к защите от падения

Для запроса коммерческого предложения лучше указать и требуемую высоту доступа, и предполагаемую длину лестницы, а не писать только «нужна рабочая высота 5 м».

Что такое односекционная изолирующая лестница из FRP?

Односекционная изолирующая лестница из FRP — это переносная прямая лестница фиксированной длины, предназначенная для вертикального доступа, осмотра и технического обслуживания в электроустановках.

«Односекционная» означает, что лестница состоит из одной основной секции фиксированной длины. Ее общая длина не регулируется за счет выдвижения нескольких секций относительно друг друга.

По конструкции и способу выбора и проверки такая лестница отличается от выдвижной или телескопической лестницы.

Основные функции:

• Обеспечение доступа к расположенному на высоте электрооборудованию
• Снижение зависимости от токопроводящих металлических боковых стоек в зонах электромонтажных работ
• Обеспечение простого решения для доступа с фиксированной длиной там, где требуемая высота уже известна

Почему для электромонтажных работ используют стойки из FRP?

Алюминиевые лестницы широко распространены благодаря небольшому весу и практичности, однако алюминий проводит электрический ток.

Если работник или лестница могут соприкоснуться с частями электроустановки под напряжением, токопроводящая рама лестницы может создать дополнительную опасность.

Боковые стойки из FRP образуют основную непроводящую конструкцию лестницы и поэтому лучше подходят для многих условий проведения работ по техническому обслуживанию электроустановок.

Однако применение FRP не означает, что можно пренебрегать напряжением, безопасным расстоянием приближения, СИЗ или процедурами электромонтажных работ.

Изолирующая лестница не является полноценной системой электрозащиты

Лестница из FRP в первую очередь решает задачу доступа, позволяя сократить использование токопроводящих боковых стоек. Она не устраняет все электрические риски и опасность падения, связанные с работой.

В зависимости от характера работ комплексная система безопасности также может включать:

• Отключение электроустановки от источника питания
• Блокировку и маркировку (Lockout / Tagout), где применимо
• Проверку отсутствия напряжения
• Временное заземление
• Контроль минимального расстояния приближения
• Диэлектрические перчатки
• Диэлектрические боты
• Диэлектрические ковры
• Средства индивидуальной защиты от электрической дуги / электрические СИЗ
• Средства защиты от падения
• Утвержденные рабочие процедуры

Поэтому лестницу следует рассматривать как один из элементов комплексной системы доступа к электроустановкам и обеспечения безопасности.

Почему выбирают односекционную лестницу?

Простая конструкция фиксированной длины

Если высота доступа на рабочем месте известна и регулярно повторяется, лестницу фиксированной длины может быть проще использовать, чем конструкцию из нескольких секций.

Меньше подвижных компонентов

Односекционная лестница обычно не требует фиксаторов выдвижных секций, канатов, шкивов или подвижных секций.

Поэтому при плановом осмотре можно сосредоточиться непосредственно на боковых стойках, перекладинах, их соединениях со стойками, опорах и опорных участках.

Простота установки

При повторяющихся работах рядом со стационарными трансформаторами, конструкциями подстанций или промышленным электрооборудованием лестницу можно установить без предварительного выдвижения нескольких секций.

Известная физическая длина

Поскольку длина лестницы фиксирована, перед покупкой следует проверить возможности ее транспортировки, хранения и доступа к месту работ.

Если одной бригаде технического обслуживания регулярно требуются лестницы для разных высот доступа, более практичным вариантом может оказаться выдвижная или телескопическая лестница.

Односекционная лестница и выдвижная лестница

Не существует простого правила, согласно которому одна конструкция всегда безопаснее другой. Правильный выбор зависит от высоты доступа, условий на объекте, транспортировки, осмотра и рабочих процедур.

Изолирующая лестница и изолирующая подставка

Если вам нужна устойчивая площадка для работы с электрооборудованием, расположенным на небольшой высоте, ознакомьтесь с нашейдиэлектрической подставкой.

Не ставьте друг на друга подставки, коробки и другие временные опоры, чтобы получить высоту доступа, для которой требуется подходящая лестница.

Основная конструкция односекционной изолирующей лестницы из FRP

Боковые стойки из FRP

Боковые стойки являются основной продольной несущей конструкцией лестницы и важнейшим изолирующим конструктивным элементом.

При закупке и длительной эксплуатации следует оценивать не только название материала, но и состояние поверхности FRP.

Перекладины

Перекладины служат опорой для работника при подъеме и выборе рабочего положения.

В соответствии с конструкцией выбранной лестницы проверяйте материал и расстояние между перекладинами, состояние их поверхности и соединения каждой перекладины с боковыми стойками.

Ослабленная, треснувшая или сильно поврежденная перекладина является основанием вывести лестницу из обычной эксплуатации, даже если стойки FRP выглядят неповрежденными.

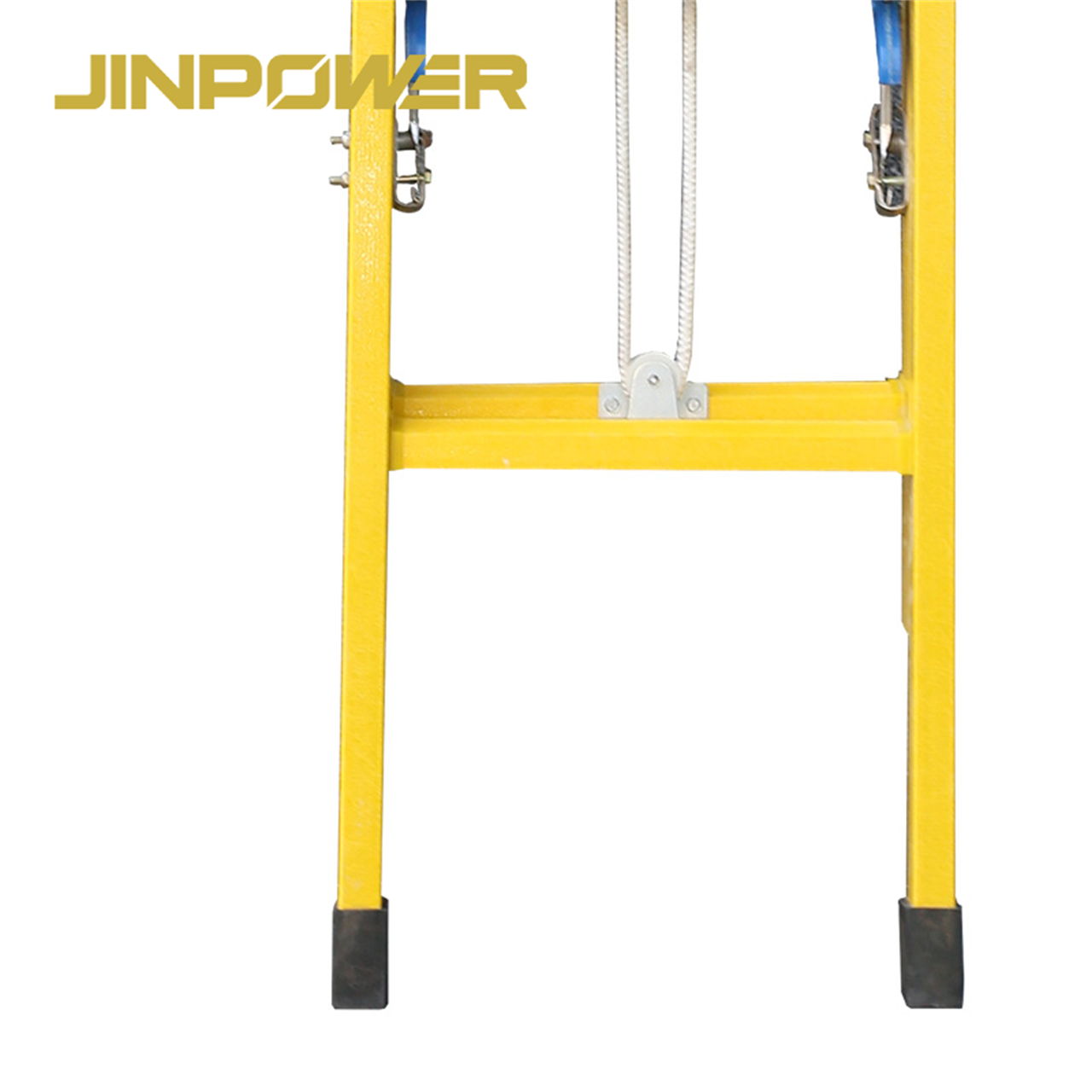

Нижняя опора / наконечники

Нижние опорные точки помогают удерживать лестницу устойчиво на земле или полу.

Конкретная конструкция наконечников или противоскользящих опор зависит от выбранной модели и должна быть проверена по утвержденному чертежу.

Верхняя опорная зона

Для установки прямой лестницы требуется подходящая верхняя опора. Поэтому при выборе следует учитывать как конструкцию самой лестницы, так и поверхность или конструкцию, к которой ее будут прислонять.

Идентификация изделия

Для проектов энергоснабжающих организаций и EPC-подрядчиков маркировка изделия может содержать модель, допустимую нагрузку, сведения о производителе, предупреждающую этикетку, серийный номер или номер партии, а также другую маркировку, предусмотренную проектом.

Как выбрать подходящую изолирующую лестницу из FRP

1. Определите необходимую высоту доступа

Начните с определения оборудования или конструкции, к которым должен получить доступ работник: например, компонента трансформатора, портала, шинной конструкции или другого расположенного на высоте электрооборудования.

2. Уточните длину лестницы

Односекционная лестница имеет фиксированную физическую длину, поэтому ее необходимо подтвердить до начала производства.

Слишком короткая лестница не обеспечит необходимый доступ. Слишком длинную может быть сложнее транспортировать, хранить и устанавливать.

3. Уточните допустимую нагрузку

Не рассчитывайте требуемую нагрузку только по массе тела работника.

Рабочая нагрузка также может включать:

• Пояс с инструментами
• Измерительные приборы
• Ручной инструмент
• Переносное оборудование
• Другие переносимые предметы

Допустимую нагрузку и соответствующую информацию о механических испытаниях следует проверять для конкретной приобретаемой модели.

4. Оцените условия эксплуатации

Условия в закрытых подстанциях, на открытых распределительных устройствах и промышленных объектах могут существенно различаться.

Учитывайте:

• Состояние пола или грунта
• Влажность
• Грязь
• Загрязнение маслом или химическими веществами
• Воздействие ультрафиолета
• Электрические безопасные расстояния
• Доступное место для установки
• Маршрут транспортировки

5. Уточните условия опоры

Односекционная прямая лестница не является самонесущей рабочей платформой.

На месте работ должны быть подходящие нижняя поверхность и верхняя опора. Затем лестницу необходимо установить и закрепить в соответствии с применимой процедурой использования лестниц.

6. Уточните электротехнические требования

Если тендер предусматривает испытание электрической прочности, требования к изоляции или соответствие определенному стандарту для работ под напряжением, укажите в запросе точный стандарт, метод испытаний и критерии приемки.

7. Уточните необходимую документацию

• Технический паспорт
• Утвержденный чертеж
• Отчет о механических испытаниях
• Документы об электрических испытаниях, если требуются
• Сертификат соответствия (COC) / документ об инспекции
• Маркировка изделия
• Информация для отслеживания

Устойчивость лестницы зависит не только от материала FRP

FRP помогает решить проблему электропроводности, но сам по себе не обеспечивает устойчивость лестницы.

Устойчивость также зависит от:

• Нижней опоры
• Состояния наконечников
• Устойчивости грунта или пола
• Верхней опорной точки
• Прямолинейности стоек
• Целостности перекладин
• Положения лестницы
• Способа фиксации

Даже при хороших изолирующих свойствах боковых стоек лестница может стать причиной серьезного падения, если установить ее на скользкой, неровной или неустойчивой поверхности.

Почему важно состояние поверхности FRP?

При выборе электротехнической лестницы недостаточно ориентироваться только на слова «стеклопластик» или «FRP». Состояние поверхности важно при транспортировке, хранении и эксплуатации.

Обратите внимание на следующие признаки:

• Трещины
• Расслоения и разрывы
• Расслоение материала
• Открытые волокна
• Глубокие царапины
• Повреждения от ударов
• Химические повреждения
• Сильное загрязнение
• Влага
• Видимые следы воздействия УФ-излучения или разрушения поверхности

Если неясно, повлияли ли повреждения на механическую прочность или электрические свойства, выведите лестницу из обычной эксплуатации и организуйте ее оценку в соответствии с применимой процедурой осмотра.

Основные области применения

Доступ к оборудованию подстанций и распределительных устройств

Изолирующие лестницы из FRP широко применяются для доступа технических специалистов к расположенному на высоте оборудованию подстанций и распределительных устройств.

Типичные работы могут включать осмотр или техническое обслуживание разъединителей, приборов, шинных конструкций и других расположенных на высоте компонентов.

Трансформаторы и энергетические объекты

На трансформаторных объектах часто установлены вспомогательное оборудование, приборы и точки подключения на разной высоте.

Лестница фиксированной длины подходит для случаев, когда необходимое положение доступа заранее точно определено.

Техническое обслуживание сетей передачи и распределения электроэнергии

Лестницы из FRP могут использоваться для доступа к расположенному на высоте электрооборудованию при техническом обслуживании сетей передачи и распределения электроэнергии, если тип лестницы, способ установки, электрические безопасные расстояния и процедуры на объекте соответствуют выполняемой задаче.

Порталы и расположенное на высоте оборудование

Для доступа к порталам подстанций и другим расположенным на высоте конструкциям может потребоваться временная вертикальная опора.

Односекционная лестница наиболее удобна в случаях, когда высота доступа и точки опоры известны до начала работ.

Техническое обслуживание промышленного электрооборудования

На заводах, в шахтах, помещениях с электрооборудованием и на промышленных энергетических объектах для осмотра и технического обслуживания может потребоваться доступ с помощью непроводящих лестниц.

Строительные работы рядом с электрооборудованием

При строительстве и вводе в эксплуатацию объектов рядом с электроустановками боковые стойки из FRP помогают избежать использования в рабочей зоне токопроводящей металлической лестницы.

При этом работы должны выполняться в соответствии с оценкой электрических опасностей на объекте и утвержденной рабочей процедурой.

Как следует понимать IEC 61478?

IEC 61478 — важный стандарт для некоторых изолирующих лестниц, используемых при работах под напряжением, однако область его применения ограничена.

IEC 61478 распространяется на определенные конструкции синтетических изолирующих лестниц, используемых при работах под напряжением в электроустановках с напряжением от 1,000 V AC и выше или от 1,500 V DC и выше.

В область действия стандарта входят определенные конструкции лестниц, например полностью изолирующие составные или крюковые лестницы с выдвижной секцией, а также некоторые комбинации изолирующих и токопроводящих секций.

Это означает, что IEC 61478 не следует автоматически применять ко всем односекционным лестницам фиксированной длины из FRP только потому, что они изготовлены из изолирующего материала.

Для проекта, в котором требуется IEC 61478, уточните:

• Точную конструкцию лестницы
• Предполагаемое применение для работ под напряжением
• Входит ли конструкция в область действия стандарта
• Метод испытаний
• Отчет об испытаниях, соответствующий фактически поставляемой модели

Соответствие стандарту следует заявлять только в том случае, если оно подтверждается для конкретной модели лестницы и соответствующей документацией.

EN 131 и требования к электрическим изолирующим лестницам

Семейство стандартов EN 131 устанавливает терминологию для переносных лестниц, их размеры, общие требования к конструкции, механические требования, методы испытаний, маркировку и инструкции для пользователей.

Эти механические требования к лестницам следует рассматривать отдельно от требований к электрической изоляции и работам под напряжением.

Для европейских проектов не ограничивайтесь вопросом, «есть ли у лестницы сертификат EN». Определите, какие именно механические и электротехнические требования необходимы проекту.

Каковы требования OSHA США?

Для работ в отраслях общего назначения в США OSHA требует, чтобы переносные лестницы имели непроводящие боковые стойки, если работник или лестница могут соприкоснуться с открытыми частями, находящимися под напряжением.

Это подтверждает целесообразность использования стеклопластиковых боковых стоек в электроустановках, но не означает, что лестницу следует рекламировать как «сертифицированную OSHA».

Требования OSHA относятся к эксплуатации на рабочем месте и правилам безопасности. Конструкцию изделия, механические характеристики, электрические испытания и приемку проекта необходимо рассматривать отдельно.

Контрольный список приемки для покупателя

Что следует проверить перед использованием?

Осмотрите боковые стойки из FRP

• Трещины
• Расслоения и разрывы
• Расслоение материала
• Открытые волокна
• Глубокие царапины
• Загрязнение
• Влагу
• Деформацию

Осмотрите перекладины

Убедитесь, что на перекладинах нет трещин, ослабленных соединений, серьезного износа, деформаций и отсутствующих компонентов.

Осмотрите нижние опоры / наконечники

Проверьте комплектность и состояние всех нижних опорных элементов, а также убедитесь, что пол или грунт обеспечивают устойчивую опору.

Осмотрите верхнюю опорную зону

Проверьте верхнюю часть лестницы и убедитесь, что на рабочем месте имеется подходящая верхняя опорная точка для этого типа лестницы.

Проверьте маркировку изделия

Убедитесь, что модель, допустимая нагрузка, предупреждения и идентификационные данные, а также сведения о требуемом осмотре или испытаниях остаются разборчивыми и позволяют отследить изделие.

Очистка, хранение и транспортировка

С изолирующими лестницами из FRP следует обращаться как со средствами электрической защиты и доступа, а не как с обычными строительными материалами.

• Поддерживайте поверхности FRP в чистом и сухом состоянии
• Избегайте длительного контакта с маслом, химическими веществами и другими загрязнителями
• Защищайте стойки и перекладины от ударов при транспортировке
• Не оставляйте на лестнице тяжелые предметы во время хранения
• Избегайте длительного воздействия ультрафиолета без необходимости
• Храните лестницу с надлежащей опорой, чтобы конструкция фиксированной длины не изгибалась
• Ведите записи об осмотрах, если это требуется
• Проводите периодические осмотры и испытания в соответствии с применимой процедурой и требованиями к изделию

Когда лестницу следует вывести из эксплуатации?

Если есть сомнения в механической целостности или электрическом состоянии лестницы, прекратите ее обычное использование и организуйте осмотр или оценку.

Типичные основания для этого:

• Видимые трещины или разрывы в стойках FRP
• Расслоение материала или открытые волокна
• Серьезные повреждения от ударов
• Видимая деформация стоек
• Ослабленные, поврежденные или отсутствующие перекладины
• Неисправные соединения стоек с перекладинами
• Серьезные повреждения наконечников или нижних опор
• Сильное химическое загрязнение
• Неясное влияние влаги или повреждения поверхности
• Нечитаемая маркировка модели или допустимой нагрузки
• Неудовлетворительный результат обязательного механического или электрического осмотра

Защита от падения и использование лестницы

Изолирующая лестница обеспечивает доступ к электроустановке, однако работа на высоте также может создавать отдельную опасность падения.

Необходимость в страховочной привязи, стропе, самовтягивающемся устройстве защиты от падения или другой системе следует определять с учетом рабочей высоты, задачи, положения работника и применимых требований на объекте.

Если лестница специально не спроектирована, не испытана и не имеет подтверждающей документации для такого применения, ее не следует автоматически считать утвержденной точкой анкерного крепления для остановки падения.

Сопутствующее оборудование представлено в разделеСредства индивидуальной защиты для электробезопасности.

Предпродажные проверки JINPOWER

Для энергоснабжающих организаций, EPC-подрядчиков, промышленных покупателей и дистрибьюторов при инспекции перед отгрузкой проверяют соответствие фактической лестницы утвержденной спецификации.

• Тип изделия
• Длина лестницы
• Состояние поверхности стоек FRP
• Прямолинейность стоек
• Количество перекладин и качество соединений
• Состояние нижних опор
• Верхняя конструкция
• Маркировка изделия
• Логотип / маркировка проекта, если требуется
• Упаковка
• Необходимая техническая документация

Если проект предусматривает испытание электрической прочности, испытание механической нагрузкой, инспекцию третьей стороной, отслеживание партии или другие требования приемки, их следует определить до подтверждения заказа и начала производства.

OEM-исполнение и конфигурация для проекта

JINPOWER осуществляет оптовые поставки и поставки для проектов энергоснабжающих организаций, EPC-подрядчиков, промышленных покупателей и дистрибьюторов электротехнических средств защиты.

В зависимости от подтвержденной конструкции лестницы и требований проекта можно обсудить:

• Длину лестницы
• Идентификацию изделия
• Предупреждающие этикетки
• Цветовое исполнение
• Маркировку серийного номера / номера партии
• Логотип / фирменное оформление
• Экспортную упаковку
• Технический паспорт
• Утвержденный чертеж
• Документацию по испытаниям для проекта

Изменение внешнего оформления не меняет электрические или механические характеристики лестницы. Любые требования к характеристикам необходимо подтвердить фактической конструкцией изделия и соответствующей документацией об испытаниях.

Как лестница из FRP входит в систему электробезопасности?

Лестница из FRP в первую очередь обеспечивает вертикальный доступ благодаря непроводящим боковым стойкам. Для полного процесса технического обслуживания электроустановок также могут потребоваться другие средства защиты.

Сопутствующая продукция JINPOWER: изолирующие лестницы и подставки, диэлектрические подставки, диэлектрические ковры, указатели напряжения и средства индивидуальной защиты для электробезопасности.

Почему стоит выбрать односекционные изолирующие лестницы из FRP JINPOWER?

Специализация на доступе к электроустановкам

JINPOWER поставляет изолирующие лестницы и подставки, указатели напряжения, диэлектрические ковры, оборудование для заземления и электрические СИЗ, поэтому выбор лестницы можно рассматривать в контексте более широкого оснащения рабочего места для электромонтажных работ.

Четкое позиционирование односекционной модели

Это изделие предназначено для обеспечения доступа к электроустановкам с фиксированной длиной, а не позиционируется как выдвижная или телескопическая лестница.

Выбор с учетом условий применения

Рекомендуется выбирать лестницу с учетом высоты доступа, физической длины лестницы, допустимой нагрузки, условий опоры, электротехнических требований и документации, а не только по длине в метрах.

Документация для B2B-проектов

Для тендеров энергоснабжающих организаций и EPC-проектов чертежи, требования к испытаниям, маркировку, отслеживаемость и проектную документацию можно согласовать до утверждения заказа.

Что следует указать в запросе коммерческого предложения?

Часто задаваемые вопросы

Это выдвижная лестница?

Нет. Это односекционная изолирующая лестница из FRP с одной секцией фиксированной длины. В ней нет нескольких выдвижных секций для регулировки длины.

Это телескопическая лестница?

Нет. Телескопическая лестница состоит из нескольких вложенных секций, которые выдвигаются и складываются. На этой странице представлена прямая лестница фиксированной длины с одной секцией.

Почему стоит выбрать FRP, а не алюминиевую лестницу?

Алюминий проводит электрический ток. FRP обеспечивает непроводящие боковые стойки и поэтому лучше подходит для многих условий проведения электромонтажных работ, где существует риск контакта с открытыми частями, находящимися под напряжением.

Означает ли применение FRP, что лестница полностью защищает работника от поражения электрическим током?

Нет. Боковые стойки из FRP — один из элементов контроля электрических рисков. По-прежнему могут потребоваться отключение от источника питания, проверка напряжения, безопасное рабочее расстояние, СИЗ, заземление и другие процедуры на объекте.

Равна ли длина лестницы рабочей высоте?

Нет. Длина лестницы — это ее физическая длина. Рабочая высота зависит от угла наклона лестницы, положения работника, разрешенного уровня подъема, досягаемости оператора и расположения оборудования.

Как выбрать правильную длину лестницы?

Начните с определения требуемой высоты доступа и доступных верхней и нижней опорных точек. Затем уточните физическую длину лестницы, угол ее установки, маршрут транспортировки и место для хранения.

Соответствуют ли все лестницы JINPOWER из FRP стандарту IEC 61478?

Нельзя делать такое общее заявление. IEC 61478 имеет конкретную область применения и распространяется на определенные конструкции изолирующих лестниц для работ под напряжением. Соответствие следует подтвердить для конкретной модели соответствующей документацией.

Что устанавливает EN 131?

Семейство стандартов EN 131 устанавливает терминологию для переносных лестниц, их размеры и конструкцию, механические требования, методы испытаний, маркировку и инструкции для пользователей. При необходимости требования к электрической изоляции рассматриваются отдельно.

Можно ли использовать саму лестницу как точку анкерного крепления для остановки падения?

Не автоматически. Если лестница специально не спроектирована, не испытана и не имеет документации, подтверждающей ее использование в качестве точки анкерного крепления, оборудование для остановки падения следует подключать только к утвержденной точке, выбранной в соответствии с применимой процедурой защиты от падения.

Может ли JINPOWER изготовить лестницу с нестандартной длиной?

Длину лестницы и другие параметры проекта можно обсудить с учетом подтвержденной конструкции лестницы, механических и электротехнических требований и объема заказа.

Запросите сведения и цены на односекционную изолирующую лестницу из FRP

Если вы закупаете изолирующие лестницы из FRP для подстанций, трансформаторов, распределительных устройств, технического обслуживания электросетей, промышленных электроустановок или EPC-проектов, сообщите JINPOWER фактические требования к доступу, а не просто запросите «стеклопластиковую лестницу 5 м».

Укажите требуемую высоту доступа, длину лестницы, допустимую нагрузку, условия эксплуатации, условия опоры, электротехнические требования, применимые стандарты, количество и необходимую документацию об испытаниях.

После этого JINPOWER сможет подтвердить подходящую конфигурацию односекционной изолирующей лестницы из FRP до подготовки коммерческого предложения и утверждения проекта.
