Χαρακτηριστικά προϊόντος

• Σχεδιασμός σκάλας σταθερού μήκους με ένα τμήμα
• Μη αγώγιμοι πλαϊνοί ορθοστάτες από υαλονήματα / FRP
• Σχεδιασμένη για πρόσβαση και εργασίες συντήρησης σε ηλεκτρικές εγκαταστάσεις
• Χωρίς σχοινιά επέκτασης, τροχαλίες ή συρόμενα τμήματα σκάλας
• Απλή κατασκευή για επαναλαμβανόμενες εργασίες σε γνωστά ύψη πρόσβασης
• Κατάλληλη για υποσταθμούς, υπαίθριους χώρους διακοπτών, εγκαταστάσεις μετασχηματιστών και βιομηχανικούς ηλεκτρικούς χώρους
• Το μήκος της σκάλας μπορεί να συζητηθεί ανάλογα με το επιλεγμένο μοντέλο και τις απαιτήσεις του έργου
• Οι ετικέτες έργου, το λογότυπο, η συσκευασία και η τεχνική τεκμηρίωση μπορούν να συζητηθούν σύμφωνα με τις επιβεβαιωμένες απαιτήσεις

Σύντομες τεχνικές προδιαγραφές

Το ακριβές μήκος της σκάλας, το ονομαστικό φορτίο, το προφίλ των ορθοστατών, το πάχος των τοιχωμάτων, το βάρος και οι ηλεκτρικές επιδόσεις εξαρτώνται από το επιλεγμένο μοντέλο. Οι τιμές αυτές πρέπει να επιβεβαιωθούν στο τελικό Τεχνικό Φύλλο Δεδομένων και στο Εγκεκριμένο Σχέδιο πριν από την παραγγελία.

Σύντομος οδηγός επιλογής

Το μήκος της σκάλας, το ύψος πρόσβασης και το ύψος εργασίας είναι διαφορετικά μεγέθη

Αυτό είναι ένα από τα σημαντικότερα σημεία που πρέπει να επιβεβαιωθούν πριν από την παραγγελία μιας ευθύγραμμης μονωτικής σκάλας.

Μήκος σκάλας

Το μήκος σκάλας είναι το φυσικό μήκος της σκάλας, μετρούμενο κατά μήκος του πλαϊνού ορθοστάτη.

Ύψος πρόσβασης

Το ύψος πρόσβασης είναι το ύψος που μπορεί να φτάσει ο εργαζόμενος όταν η σκάλα τοποθετηθεί σωστά σε κατάλληλο άνω σημείο στήριξης.

Επειδή μια ευθύγραμμη σκάλα χρησιμοποιείται συνήθως υπό γωνία, το μήκος της σκάλας δεν είναι ίδιο με το κατακόρυφο ύψος πρόσβασης.

Ύψος εργασίας

Το ύψος εργασίας είναι το ύψος στο οποίο ο χειριστής μπορεί πραγματικά να εκτελέσει την εργασία από εγκεκριμένη θέση πάνω στη σκάλα.

Εξαρτάται επίσης από:

• Το ύψος του εργαζομένου
• Την επιτρεπόμενη θέση ορθοστασίας
• Τη θέση του εξοπλισμού
• Τη γωνία της σκάλας
• Τη διαδικασία του χώρου εργασίας
• Τις απαιτήσεις προστασίας από πτώση

Για ένα RFQ, είναι προτιμότερο να δηλώσετε τόσο το απαιτούμενο ύψος πρόσβασης όσο και το αναμενόμενο μήκος σκάλας, αντί να γράψετε μόνο «Χρειάζομαι ύψος εργασίας 5 m».

Τι είναι μια μονωτική σκάλα FRP ενός τμήματος;

Η μονωτική σκάλα FRP ενός τμήματος είναι μια φορητή ευθύγραμμη σκάλα σταθερού μήκους, που χρησιμοποιείται για κατακόρυφη πρόσβαση, επιθεώρηση και συντήρηση σε ηλεκτρικά περιβάλλοντα.

«Ενός τμήματος» σημαίνει ότι η σκάλα αποτελείται από ένα κύριο, σταθερό τμήμα. Δεν βασίζεται σε πολλαπλά τμήματα που ολισθαίνουν το ένα πάνω στο άλλο για να αλλάξει το συνολικό μήκος.

Αυτό τη διαφοροποιεί από μια σκάλα επέκτασης ή μια τηλεσκοπική σκάλα, τόσο ως προς την κατασκευή όσο και ως προς τον τρόπο επιλογής και επιθεώρησης του προϊόντος από τους αγοραστές.

Οι κύριες χρήσεις της είναι:

• Παροχή πρόσβασης σε υπερυψωμένο ηλεκτρικό εξοπλισμό
• Μείωση της χρήσης αγώγιμων μεταλλικών πλαϊνών ορθοστατών σε χώρους ηλεκτρολογικών εργασιών
• Παροχή απλής λύσης πρόσβασης σταθερού μήκους, όταν το απαιτούμενο ύψος είναι ήδη γνωστό

Γιατί χρησιμοποιούνται πλαϊνοί ορθοστάτες FRP για ηλεκτρολογικές εργασίες;

Οι σκάλες αλουμινίου είναι συνηθισμένες επειδή είναι ελαφριές και πρακτικές, αλλά το αλουμίνιο είναι ηλεκτρικά αγώγιμο.

Όταν οι εργαζόμενοι ή η σκάλα ενδέχεται να εκτεθούν σε ηλεκτροφόρα ηλεκτρικά μέρη, το αγώγιμο πλαίσιο μιας σκάλας μπορεί να δημιουργήσει πρόσθετο κίνδυνο.

Οι πλαϊνοί ορθοστάτες FRP προσφέρουν μη αγώγιμη κύρια κατασκευή σκάλας, καθιστώντας την καταλληλότερη για πολλά περιβάλλοντα ηλεκτρολογικής συντήρησης.

Ωστόσο, η χρήση FRP δεν σημαίνει ότι μπορούν να αγνοηθούν η τάση, η απόσταση προσέγγισης, τα ΜΑΠ ή οι διαδικασίες ηλεκτρολογικών εργασιών.

Μια μονωτική σκάλα δεν αποτελεί ολοκληρωμένο σύστημα ηλεκτρικής προστασίας

Μια σκάλα FRP αντιμετωπίζει κυρίως το ζήτημα της πρόσβασης, μειώνοντας παράλληλα τη χρήση αγώγιμων πλαϊνών ορθοστατών. Δεν εξαλείφει όλους τους ηλεκτρικούς κινδύνους ή τους κινδύνους πτώσης στον χώρο εργασίας.

Ανάλογα με την εργασία, το ολοκληρωμένο σύστημα ασφάλειας μπορεί επίσης να απαιτεί:

• Ηλεκτρική απομόνωση
• Lockout / Tagout, όπου εφαρμόζεται
• Επαλήθευση τάσης
• Προσωρινή γείωση
• Έλεγχο των ελάχιστων αποστάσεων προσέγγισης
• Ηλεκτρικά μονωτικά γάντια
• Μονωτικές μπότες
• Ηλεκτρικά μονωτικά τάπητα
• ΜΑΠ προστασίας από ηλεκτρικό τόξο / ηλεκτρικούς κινδύνους
• Προστασία από πτώση
• Εγκεκριμένες διαδικασίες εργασίας

Επομένως, η σκάλα πρέπει να αντιμετωπίζεται ως ένα μέρος του ολοκληρωμένου συστήματος ηλεκτρικής πρόσβασης και ασφάλειας.

Γιατί να επιλέξετε σκάλα ενός τμήματος;

Απλή κατασκευή σταθερού μήκους

Όταν ο χώρος εργασίας έχει γνωστό και επαναλαμβανόμενο ύψος πρόσβασης, μια σκάλα σταθερού μήκους μπορεί να αναπτυχθεί πιο απλά από μια κατασκευή πολλαπλών τμημάτων.

Λιγότερα κινούμενα εξαρτήματα

Μια σκάλα ενός τμήματος συνήθως δεν χρειάζεται μηχανισμούς ασφάλισης επέκτασης, σχοινιά, τροχαλίες ή συρόμενα τμήματα.

Έτσι, οι τακτικές επιθεωρήσεις μπορούν να επικεντρώνονται άμεσα στους πλαϊνούς ορθοστάτες, στα σκαλοπάτια, στις συνδέσεις ορθοστατών-σκαλοπατιών, στα πέλματα και στα σημεία στήριξης.

Απλή τοποθέτηση

Για επαναλαμβανόμενες εργασίες γύρω από σταθερούς μετασχηματιστές, κατασκευές υποσταθμών ή βιομηχανικό ηλεκτρικό εξοπλισμό, η σκάλα μπορεί να τοποθετηθεί χωρίς να χρειάζεται πρώτα να εκταθούν πολλαπλά τμήματα.

Γνωστό φυσικό μήκος

Επειδή το μήκος της σκάλας είναι σταθερό, πρέπει να ελέγξετε τις απαιτήσεις μεταφοράς, αποθήκευσης και πρόσβασης στον χώρο πριν από την αγορά.

Αν ένα συνεργείο συντήρησης χρειάζεται τακτικά πρόσβαση σε πολλά πολύ διαφορετικά ύψη, μια σκάλα επέκτασης ή τηλεσκοπική σκάλα μπορεί να είναι πιο πρακτική.

Σκάλα ενός τμήματος έναντι σκάλας επέκτασης

Δεν υπάρχει απλός κανόνας σύμφωνα με τον οποίο η μία κατασκευή είναι πάντα ασφαλέστερη από την άλλη. Η σωστή επιλογή εξαρτάται από το ύψος πρόσβασης, τις συνθήκες του χώρου, τη μεταφορά, την επιθεώρηση και τη διαδικασία εργασίας.

Μονωτική σκάλα έναντι μονωτικού σκαμνιού

Αν η βασική σας ανάγκη είναι μια σταθερή πλατφόρμα για χαμηλό ηλεκτρικό εξοπλισμό, δείτε τοΗλεκτρικό μονωτικό σκαμνί.

Μην στοιβάζετε σκαμνιά, κιβώτια ή άλλα προσωρινά στηρίγματα για να πετύχετε ύψος πρόσβασης που θα έπρεπε να παρέχεται από κατάλληλη σκάλα.

Κύρια κατασκευή μονωτικής σκάλας FRP ενός τμήματος

Πλαϊνοί ορθοστάτες FRP

Οι πλαϊνοί ορθοστάτες αποτελούν την κύρια διαμήκη φέρουσα κατασκευή της σκάλας και το σημαντικότερο μονωτικό δομικό στοιχείο.

Κατά την προμήθεια και τη μακροχρόνια χρήση, οι αγοραστές πρέπει να ελέγχουν όχι μόνο την ονομασία του υλικού αλλά και την κατάσταση της επιφάνειας FRP.

Σκαλοπάτια

Τα σκαλοπάτια στηρίζουν τον εργαζόμενο κατά την ανάβαση και την τοποθέτησή του.

Ελέγξτε το υλικό, την απόσταση μεταξύ τους, την κατάσταση της επιφάνειας και τη σύνδεση κάθε σκαλοπατιού με τους πλαϊνούς ορθοστάτες, σύμφωνα με τον επιλεγμένο σχεδιασμό της σκάλας.

Ένα χαλαρό, ραγισμένο ή σοβαρά κατεστραμμένο σκαλοπάτι αποτελεί λόγο να αποσυρθεί η σκάλα από την κανονική χρήση, ακόμη κι αν οι ορθοστάτες FRP φαίνονται άθικτοι.

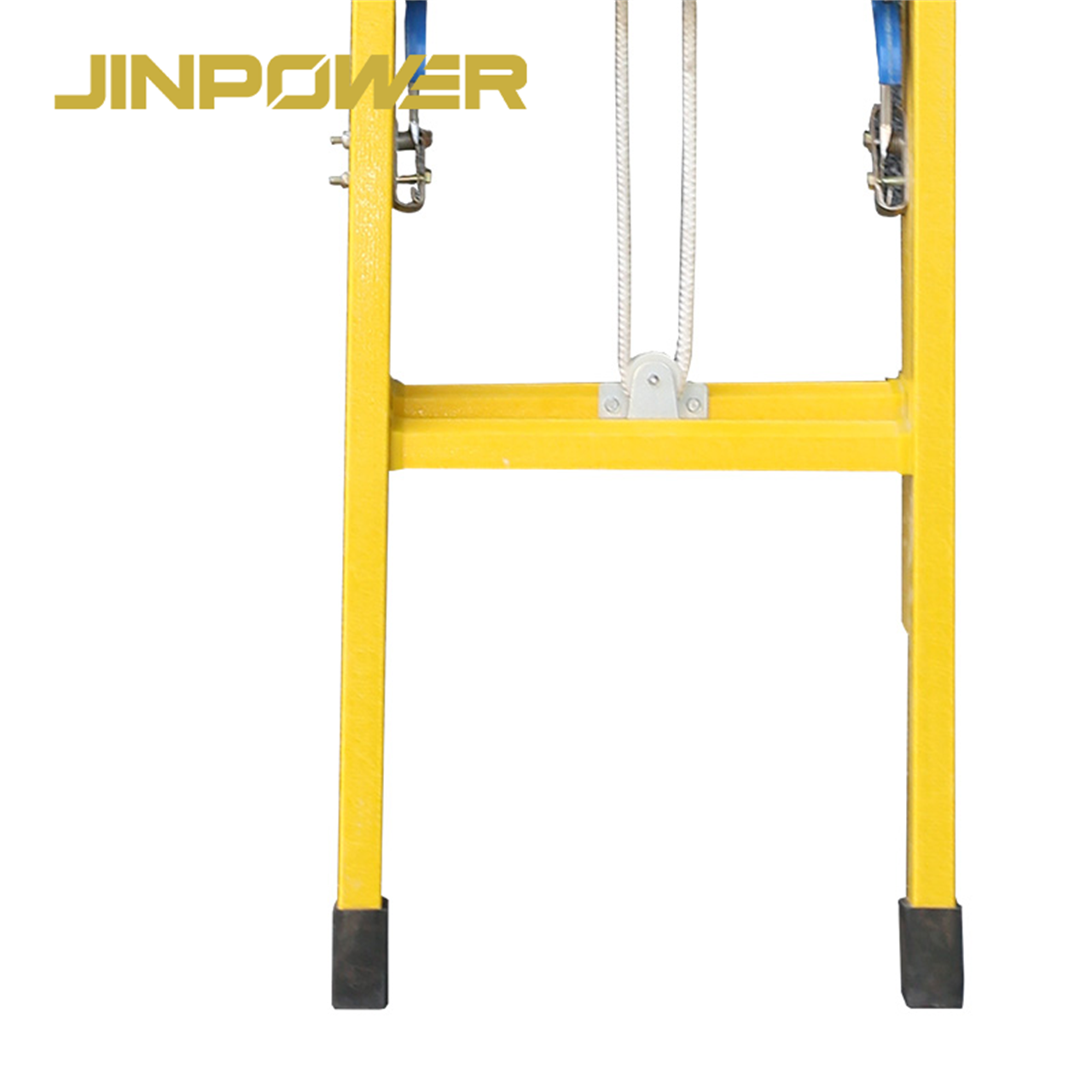

Κάτω στήριξη / πέλματα

Τα κάτω σημεία στήριξης συμβάλλουν στη σταθερότητα της σκάλας στο έδαφος ή στο δάπεδο.

Η ακριβής διαμόρφωση των πελμάτων ή της αντιολισθητικής προστασίας εξαρτάται από το επιλεγμένο μοντέλο σκάλας και πρέπει να ελέγχεται στο εγκεκριμένο σχέδιο.

Άνω σημείο στήριξης

Μια ευθύγραμμη σκάλα χρειάζεται κατάλληλο άνω σημείο στήριξης. Επομένως, οι αγοραστές και οι χρήστες πρέπει να λαμβάνουν υπόψη τόσο την κατασκευή της σκάλας όσο και την επιφάνεια ή τη δομή πάνω στην οποία θα τοποθετηθεί.

Ταυτοποίηση προϊόντος

Για έργα εταιρειών κοινής ωφέλειας και EPC, η ταυτοποίηση του προϊόντος μπορεί να περιλαμβάνει το μοντέλο, το ονομαστικό φορτίο, στοιχεία κατασκευαστή, προειδοποιητική ετικέτα, σειριακό αριθμό ή αναγνώριση παρτίδας και άλλες σημάνσεις ειδικές για το έργο.

Πώς να επιλέξετε τη σωστή μονωτική σκάλα FRP

1. Καθορίστε το απαιτούμενο ύψος πρόσβασης

Ξεκινήστε από τον εξοπλισμό ή τη δομή στην οποία πρέπει να φτάσει ο εργαζόμενος, όπως ένα εξάρτημα μετασχηματιστή, ένας φορέας, μια κατασκευή ζυγών ή άλλος υπερυψωμένος ηλεκτρικός εξοπλισμός.

2. Επιβεβαιώστε το μήκος της σκάλας

Μια σκάλα ενός τμήματος έχει σταθερό φυσικό μήκος, επομένως το σωστό μήκος πρέπει να επιβεβαιωθεί πριν από την παραγωγή.

Μια πολύ κοντή σκάλα δεν θα παρέχει την απαιτούμενη πρόσβαση. Μια άσκοπα μακριά σκάλα μπορεί να είναι δυσκολότερη στη μεταφορά, αποθήκευση και τοποθέτηση.

3. Επιβεβαιώστε το ονομαστικό φορτίο

Μην υπολογίζετε τις απαιτήσεις φορτίου μόνο με βάση το σωματικό βάρος του εργαζομένου's.

Το φορτίο εργασίας μπορεί επίσης να περιλαμβάνει:

• Ζώνη εργαλείων
• Όργανα δοκιμών
• Εργαλεία χειρός
• Φορητό εξοπλισμό
• Άλλα αντικείμενα που μεταφέρονται

Το ονομαστικό φορτίο και τα σχετικά στοιχεία μηχανικών δοκιμών πρέπει να ελέγχονται για το συγκεκριμένο μοντέλο που αγοράζεται.

4. Ελέγξτε το περιβάλλον εργασίας

Οι εσωτερικοί υποσταθμοί, οι υπαίθριοι χώροι διακοπτών και οι βιομηχανικές εγκαταστάσεις μπορεί να έχουν πολύ διαφορετικές συνθήκες.

Λάβετε υπόψη:

• Την κατάσταση του δαπέδου ή του εδάφους
• Την υγρασία
• Τη λάσπη
• Τη μόλυνση από λάδι ή χημικά
• Την έκθεση σε UV
• Τις ηλεκτρικές αποστάσεις ασφαλείας
• Τον διαθέσιμο χώρο εγκατάστασης
• Τη διαδρομή μεταφοράς

5. Επιβεβαιώστε τις συνθήκες στήριξης

Μια ευθύγραμμη σκάλα ενός τμήματος δεν είναι αυτοφερόμενη πλατφόρμα.

Ο χώρος εργασίας χρειάζεται κατάλληλη κάτω επιφάνεια και άνω σημείο στήριξης. Στη συνέχεια, η σκάλα πρέπει να τοποθετηθεί και να ασφαλιστεί σύμφωνα με την ισχύουσα διαδικασία χρήσης σκάλας.

6. Επιβεβαιώστε τις ηλεκτρικές απαιτήσεις

Αν ο διαγωνισμός απαιτεί διηλεκτρική δοκιμή, απαιτήσεις μόνωσης ή συγκεκριμένο πρότυπο για εργασίες υπό τάση, συμπεριλάβετε στο RFQ το ακριβές πρότυπο, τη μέθοδο δοκιμής και τα κριτήρια αποδοχής.

7. Επιβεβαιώστε την απαιτούμενη τεκμηρίωση

• Τεχνικό Φύλλο Δεδομένων
• Εγκεκριμένο Σχέδιο
• Έκθεση Μηχανικής Δοκιμής
• Τεκμηρίωση ηλεκτρικών δοκιμών, όπου απαιτείται
• COC / Έγγραφο Επιθεώρησης
• Σήμανση προϊόντος
• Πληροφορίες ιχνηλασιμότητας

Η σταθερότητα της σκάλας εξαρτάται από περισσότερα από το υλικό FRP

Το FRP συμβάλλει στην αντιμετώπιση της ηλεκτρικής αγωγιμότητας, αλλά δεν καθιστά αυτομάτως σταθερή μια σκάλα.

Η σταθερότητα εξαρτάται επίσης από:

• Την κάτω στήριξη
• Την κατάσταση των πελμάτων
• Τη σταθερότητα του εδάφους ή του δαπέδου
• Το άνω σημείο στήριξης
• Την ευθύτητα των ορθοστατών
• Την ακεραιότητα των σκαλοπατιών
• Τη θέση της σκάλας
• Τη μέθοδο ασφάλισης

Μια σκάλα μπορεί να εξακολουθεί να ενέχει σοβαρό κίνδυνο πτώσης αν τοποθετηθεί σε ολισθηρή, ανώμαλη ή ασταθή επιφάνεια, ακόμη κι αν οι πλαϊνοί ορθοστάτες έχουν καλές μονωτικές ιδιότητες.

Γιατί έχει σημασία η κατάσταση της επιφάνειας FRP;

Για μια ηλεκτρική σκάλα, οι αγοραστές δεν πρέπει να εστιάζουν μόνο στις λέξεις «Υαλονήματα» ή «FRP». Η κατάσταση της επιφάνειας έχει σημασία κατά τη μεταφορά, την αποθήκευση και τη χρήση.

Σημαντικά σημεία που πρέπει να ελέγχονται περιλαμβάνουν:

• Ρωγμές
• Σχισίματα
• Αποκόλληση στρώσεων
• Εκτεθειμένες ίνες
• Βαθιές γρατζουνιές
• Ζημιές από κρούση
• Χημικές φθορές
• Έντονη ρύπανση
• Υγρασία
• Εμφανή σημάδια UV ή φθοράς της επιφάνειας

Αν δεν είναι σαφές κατά πόσο η ζημιά επηρεάζει τη μηχανική αντοχή ή την ηλεκτρική κατάσταση, αποσύρετε τη σκάλα από την κανονική χρήση και ζητήστε αξιολόγηση σύμφωνα με την ισχύουσα διαδικασία επιθεώρησης.

Κύριες εφαρμογές

Πρόσβαση σε υποσταθμούς και υπαίθριους χώρους διακοπτών

Οι μονωτικές σκάλες FRP χρησιμοποιούνται συνήθως όταν οι τεχνικοί χρειάζονται πρόσβαση σε υπερυψωμένο εξοπλισμό σε υποσταθμούς και υπαίθριους χώρους διακοπτών.

Οι συνήθεις εργασίες μπορεί να περιλαμβάνουν επιθεώρηση ή συντήρηση γύρω από εξοπλισμό αποζεύξεων, όργανα, κατασκευές ζυγών και άλλα υπερυψωμένα εξαρτήματα.

Μετασχηματιστές και εγκαταστάσεις ηλεκτρικής ενέργειας

Οι εγκαταστάσεις μετασχηματιστών συχνά περιλαμβάνουν βοηθητικό εξοπλισμό, όργανα και σημεία σύνδεσης σε διαφορετικά ύψη.

Μια σκάλα σταθερού μήκους είναι κατάλληλη όταν η απαιτούμενη θέση πρόσβασης είναι ήδη σαφώς καθορισμένη.

Συντήρηση συστημάτων μεταφοράς και διανομής

Οι σκάλες FRP μπορούν να παρέχουν πρόσβαση σε υπερυψωμένο ηλεκτρικό εξοπλισμό κατά τη συντήρηση συστημάτων μεταφοράς και διανομής, όταν ο τύπος της σκάλας, η μέθοδος στήριξης, οι ηλεκτρικές αποστάσεις ασφαλείας και η διαδικασία του χώρου είναι όλα κατάλληλα για την εργασία.

Πύλες και υπερυψωμένος εξοπλισμός

Οι πύλες υποσταθμών και άλλες υπερυψωμένες κατασκευές μπορεί να απαιτούν προσωρινή κατακόρυφη πρόσβαση.

Μια σκάλα ενός τμήματος είναι πιο πρακτική όταν το ύψος πρόσβασης και τα σημεία στήριξης είναι γνωστά πριν ξεκινήσει η εργασία.

Βιομηχανική ηλεκτρολογική συντήρηση

Εργοστάσια, ορυχεία, χώροι ηλεκτρικού εξοπλισμού και βιομηχανικές εγκαταστάσεις ηλεκτρικής ενέργειας ενδέχεται να χρειάζονται πρόσβαση με μη αγώγιμη σκάλα κατά την ηλεκτρική επιθεώρηση και συντήρηση.

Κατασκευαστικές εργασίες κοντά σε ηλεκτρικό εξοπλισμό

Κατά την κατασκευή και τη θέση σε λειτουργία κοντά σε ηλεκτρικές εγκαταστάσεις, οι πλαϊνοί ορθοστάτες FRP μπορούν να συμβάλουν στην αποφυγή εισαγωγής αγώγιμης μεταλλικής κατασκευής σκάλας στον χώρο εργασίας.

Οι εργασίες πρέπει και πάλι να ακολουθούν την Αξιολόγηση Ηλεκτρικών Κινδύνων του χώρου και την εγκεκριμένη διαδικασία εργασίας.

Πώς πρέπει να ερμηνεύεται το IEC 61478;

Το IEC 61478 είναι σημαντικό πρότυπο για ορισμένες μονωτικές σκάλες που χρησιμοποιούνται σε εφαρμογές εργασίας υπό τάση, αλλά το πεδίο εφαρμογής του είναι συγκεκριμένο.

Το IEC 61478 εφαρμόζεται σε καθορισμένους σχεδιασμούς συνθετικών μονωτικών σκαλών που χρησιμοποιούνται για εργασίες υπό τάση σε ηλεκτρικές εγκαταστάσεις στα 1,000 V AC και άνω ή στα 1,500 V DC και άνω.

Το πεδίο εφαρμογής του περιλαμβάνει συγκεκριμένες κατασκευές σκάλας, όπως πλήρως μονωμένες συνδεδεμένες σκάλες ή σκάλες με άγκιστρα και επέκταση, καθώς και ορισμένους συνδυασμούς μονωτικών και αγώγιμων τμημάτων.

Αυτό σημαίνει ότι το IEC 61478 δεν πρέπει να εφαρμόζεται αυτομάτως σε κάθε σταθερή σκάλα FRP ενός τμήματος, μόνο και μόνο επειδή είναι κατασκευασμένη από μονωτικό υλικό.

Για έργο που απαιτεί IEC 61478, επιβεβαιώστε:

• Τον ακριβή σχεδιασμό της σκάλας
• Την προβλεπόμενη εφαρμογή εργασίας υπό τάση
• Αν ο σχεδιασμός εμπίπτει στο πεδίο εφαρμογής του προτύπου
• Τη μέθοδο δοκιμής
• Την έκθεση δοκιμής που αντιστοιχεί στο πραγματικό μοντέλο που παρέχεται

Η συμμόρφωση πρέπει να δηλώνεται μόνο όταν το συγκεκριμένο μοντέλο σκάλας και η υποστηρικτική τεκμηρίωση δικαιολογούν τον ισχυρισμό.

EN 131 και απαιτήσεις για ηλεκτρικές μονωτικές σκάλες

Η σειρά EN 131 καλύπτει την ορολογία για φορητές σκάλες, τις διαστάσεις, τον γενικό σχεδιασμό, τις μηχανικές απαιτήσεις, τις δοκιμές, τη σήμανση και τις οδηγίες χρήσης.

Οι μηχανικές απαιτήσεις για τις σκάλες πρέπει να εξετάζονται χωριστά από τυχόν απαιτήσεις ηλεκτρικής μόνωσης ή εργασίας υπό τάση.

Για ευρωπαϊκά έργα, μην ρωτάτε απλώς αν μια σκάλα «έχει πιστοποιητικό EN». Καθορίστε ποιες μηχανικές και ηλεκτρικές απαιτήσεις χρειάζεται πραγματικά το έργο.

Τι ισχύει για τις απαιτήσεις OSHA των ΗΠΑ;

Για εργασίες γενικής βιομηχανίας στις ΗΠΑ, η OSHA απαιτεί οι φορητές σκάλες να έχουν μη αγώγιμους πλαϊνούς ορθοστάτες όταν ο εργαζόμενος ή η σκάλα θα μπορούσε να έρθει σε επαφή με εκτεθειμένα ηλεκτροφόρα μέρη.

Αυτό υποστηρίζει τη χρήση πλαϊνών ορθοστατών από υαλονήματα σε ηλεκτρικά περιβάλλοντα, αλλά δεν σημαίνει ότι μια σκάλα πρέπει να διαφημίζεται ως «Πιστοποιημένη από την OSHA».

Οι απαιτήσεις OSHA αφορούν τη χρήση στον χώρο εργασίας και τις πρακτικές ασφάλειας. Ο σχεδιασμός του προϊόντος, οι μηχανικές επιδόσεις, οι ηλεκτρικές δοκιμές και η αποδοχή του έργου πρέπει να εξετάζονται χωριστά.

Κατάλογος ελέγχου αποδοχής για αγοραστές

Τι πρέπει να ελέγχεται πριν από τη χρήση;

Επιθεωρήστε τους πλαϊνούς ορθοστάτες FRP

• Ρωγμές
• Σχισίματα
• Αποκόλληση στρώσεων
• Εκτεθειμένες ίνες
• Βαθιές γρατζουνιές
• Ρύπανση
• Υγρασία
• Παραμόρφωση

Επιθεωρήστε τα σκαλοπάτια

Βεβαιωθείτε ότι τα σκαλοπάτια δεν έχουν ρωγμές, χαλαρές συνδέσεις, σοβαρή φθορά, παραμόρφωση ή ελλείποντα εξαρτήματα.

Επιθεωρήστε την κάτω στήριξη / τα πέλματα

Ελέγξτε ότι όλα τα εξαρτήματα κάτω στήριξης είναι πλήρη και σε καλή κατάσταση και βεβαιωθείτε ότι το δάπεδο ή το έδαφος παρέχει σταθερή στήριξη.

Επιθεωρήστε το άνω σημείο στήριξης

Ελέγξτε την άνω κατασκευή της σκάλας και βεβαιωθείτε ότι ο χώρος εργασίας παρέχει κατάλληλο άνω σημείο στήριξης για αυτόν τον τύπο σκάλας.

Ελέγξτε την ετικέτα του προϊόντος

Βεβαιωθείτε ότι το μοντέλο, το ονομαστικό φορτίο, οι προειδοποιήσεις, τα στοιχεία ταυτοποίησης και κάθε απαιτούμενη κατάσταση επιθεώρησης ή δοκιμής παραμένουν ευανάγνωστα και ιχνηλάσιμα.

Καθαρισμός, αποθήκευση και μεταφορά

Οι μονωτικές σκάλες FRP πρέπει να διαχειρίζονται ως εξοπλισμός ηλεκτρικής ασφάλειας και πρόσβασης και όχι ως συνηθισμένα οικοδομικά υλικά.

• Διατηρείτε τις επιφάνειες FRP καθαρές και στεγνές
• Αποφεύγετε την παρατεταμένη επαφή με λάδια, χημικά και άλλους ρύπους
• Προστατεύετε τους πλαϊνούς ορθοστάτες και τα σκαλοπάτια από κρούσεις κατά τη μεταφορά
• Μην αφήνετε βαριά αντικείμενα πάνω στη σκάλα κατά την αποθήκευση
• Αποφεύγετε την άσκοπα παρατεταμένη έκθεση σε UV
• Αποθηκεύετε τη σκάλα έτσι ώστε η κατασκευή σταθερού μήκους να στηρίζεται σωστά και να μην κάμπτεται
• Τηρείτε αρχεία επιθεώρησης όπου απαιτείται
• Διενεργείτε περιοδικές επιθεωρήσεις και δοκιμές σύμφωνα με την ισχύουσα διαδικασία και τις απαιτήσεις του προϊόντος

Πότε πρέπει να αποσύρεται η σκάλα από τη χρήση;

Αν υπάρχει αμφιβολία για τη μηχανική ακεραιότητα ή την ηλεκτρική κατάσταση της σκάλας, διακόψτε την κανονική χρήση και κανονίστε επιθεώρηση ή αξιολόγηση.

Συνήθεις λόγοι περιλαμβάνουν:

• Ορατές ρωγμές ή σχισίματα στους ορθοστάτες FRP
• Αποκόλληση στρώσεων ή εκτεθειμένες ίνες
• Σοβαρές ζημιές από κρούση
• Ορατή παραμόρφωση ορθοστατών
• Χαλαρά, κατεστραμμένα ή ελλείποντα σκαλοπάτια
• Μη φυσιολογικές συνδέσεις ορθοστατών-σκαλοπατιών
• Σοβαρές ζημιές στα πέλματα ή στα κάτω στηρίγματα
• Έντονη χημική ρύπανση
• Αβέβαιες επιπτώσεις υγρασίας ή φθοράς της επιφάνειας
• Μη ευανάγνωστη αναγνώριση μοντέλου ή φορτίου
• Αποτυχία σε απαιτούμενη μηχανική ή ηλεκτρική επιθεώρηση

Προστασία από πτώση και χρήση σκάλας

Μια μονωτική σκάλα εξυπηρετεί την ηλεκτρική πρόσβαση, αλλά οι εργασίες σε ύψος μπορούν επίσης να δημιουργήσουν ξεχωριστό κίνδυνο πτώσης.

Η ανάγκη για ολόσωμη εξάρτυση, αναδέτη, αυτοανασυρόμενο ανακόπτη πτώσης ή άλλο σύστημα προστασίας από πτώση πρέπει να καθορίζεται με βάση το ύψος εργασίας, την εργασία, τη θέση εργασίας και τις ισχύουσες απαιτήσεις του χώρου.

Εκτός αν η σκάλα έχει σχεδιαστεί, δοκιμαστεί και τεκμηριωθεί ειδικά για αυτόν τον σκοπό, δεν πρέπει να θεωρείται αυτομάτως εγκεκριμένο σημείο αγκύρωσης για ανακοπή πτώσης.

Για σχετικό εξοπλισμό, δείτεΜΑΠ ηλεκτρικής ασφάλειας.

Έλεγχοι JINPOWER πριν από την αποστολή

Για εταιρείες κοινής ωφέλειας, εργολάβους EPC, βιομηχανικούς αγοραστές και διανομείς, η επιθεώρηση πριν από την αποστολή εστιάζει στη διασφάλιση ότι η πραγματική σκάλα αντιστοιχεί στην Εγκεκριμένη Προδιαγραφή.

• Τύπος προϊόντος
• Μήκος σκάλας
• Επιφάνεια ορθοστατών FRP
• Ευθύτητα ορθοστατών
• Πλήθος σκαλοπατιών και συνδέσεις
• Κατάσταση κάτω στήριξης
• Άνω κατασκευή
• Σήμανση προϊόντος
• Λογότυπο / ετικέτα έργου, όπου απαιτείται
• Συσκευασία
• Απαιτούμενη τεχνική τεκμηρίωση

Αν το έργο απαιτεί διηλεκτρική δοκιμή, δοκιμή μηχανικού φορτίου, επιθεώρηση από τρίτο μέρος, ιχνηλασιμότητα παρτίδας ή άλλη απαίτηση αποδοχής, αυτή πρέπει να καθοριστεί πριν από την επιβεβαίωση της παραγγελίας και την παραγωγή.

Διαμόρφωση OEM και έργου

Η JINPOWER υποστηρίζει αγορές χονδρικής και προμήθειες βάσει έργου για εταιρείες κοινής ωφέλειας, εργολάβους EPC, βιομηχανικούς αγοραστές και διανομείς εξοπλισμού ηλεκτρικής ασφάλειας.

Ανάλογα με την επιβεβαιωμένη κατασκευή της σκάλας και τις απαιτήσεις του έργου, μπορούμε να συζητήσουμε:

• Μήκος σκάλας
• Ταυτοποίηση προϊόντος
• Ετικέτες ασφαλείας
• Διαμόρφωση χρώματος
• Σήμανση σειριακού αριθμού / παρτίδας
• Λογότυπο / εμπορική επωνυμία
• Συσκευασία εξαγωγής
• Τεχνικό Φύλλο Δεδομένων
• Εγκεκριμένο Σχέδιο
• Τεκμηρίωση δοκιμών έργου

Η αισθητική προσαρμογή δεν αλλάζει την ηλεκτρική ή μηχανική διαβάθμιση της σκάλας. Κάθε απαίτηση επιδόσεων πρέπει να επιβεβαιώνεται μέσω του πραγματικού σχεδιασμού του προϊόντος και της υποστηρικτικής τεκμηρίωσης δοκιμών.

Πώς εντάσσεται μια σκάλα FRP σε ένα σύστημα ηλεκτρικής ασφάλειας;

Μια σκάλα FRP παρέχει κυρίως κατακόρυφη πρόσβαση με μη αγώγιμους πλαϊνούς ορθοστάτες. Μια ολοκληρωμένη διαδικασία ηλεκτρολογικής συντήρησης μπορεί να απαιτεί και άλλον εξοπλισμό ασφαλείας.

Στα σχετικά προϊόντα JINPOWER περιλαμβάνονταιΜονωτικές σκάλες και σκαμνιά,Ηλεκτρικά μονωτικά σκαμνιά,Ηλεκτρικά μονωτικά ελαστικά τάπητα,Ανιχνευτές τάσηςκαιΜΑΠ ηλεκτρικής ασφάλειας.

Γιατί να επιλέξετε μονωτικές σκάλες FRP ενός τμήματος JINPOWER;

Εξειδίκευση στην ηλεκτρική πρόσβαση

Η JINPOWER προμηθεύει μονωτικές σκάλες, σκαμνιά, ανιχνευτές τάσης, ελαστικά τάπητα, εξοπλισμό γείωσης και ΜΑΠ ηλεκτρικής προστασίας, ώστε η επιλογή σκάλας να μπορεί να εξεταστεί ως μέρος του ευρύτερου ηλεκτρικού χώρου εργασίας.

Σαφής σχεδιασμός ενός τμήματος

Αυτό το προϊόν είναι σχεδιασμένο για ηλεκτρική πρόσβαση σταθερού μήκους και όχι ως σκάλα επέκτασης ή τηλεσκοπική σκάλα.

Επιλογή βάσει εφαρμογής

Συνιστούμε να επιλέγετε τη σκάλα με βάση το ύψος πρόσβασης, το φυσικό μήκος της σκάλας, το ονομαστικό φορτίο, τις συνθήκες στήριξης, τις ηλεκτρικές απαιτήσεις και την τεκμηρίωση, αντί να αγοράζετε μόνο με βάση τον αριθμό των μέτρων.

Τεκμηρίωση έργων B2B

Για διαγωνισμούς εταιρειών κοινής ωφέλειας και έργα EPC, τα σχέδια, οι απαιτήσεις δοκιμών, οι σημάνσεις, η ιχνηλασιμότητα και η τεκμηρίωση έργου μπορούν να επιβεβαιωθούν πριν από την έγκριση της παραγγελίας.

Τι πρέπει να συμπεριλάβετε στο RFQ σας;

Συχνές ερωτήσεις

Πρόκειται για σκάλα επέκτασης;

Όχι. Αυτό το προϊόν είναι μονωτική σκάλα FRP ενός τμήματος με ένα τμήμα σταθερού μήκους. Δεν χρησιμοποιεί πολλαπλά συρόμενα τμήματα για τη ρύθμιση του μήκους της.

Πρόκειται για τηλεσκοπική σκάλα;

Όχι. Μια τηλεσκοπική σκάλα χρησιμοποιεί πολλαπλά ένθετα τμήματα που εκτείνονται και συμπτύσσονται. Αυτή η σελίδα αφορά μια ευθύγραμμη σκάλα σταθερού μήκους ενός τμήματος.

Γιατί να χρησιμοποιήσω FRP αντί για σκάλα αλουμινίου;

Το αλουμίνιο είναι αγώγιμο. Το FRP παρέχει μη αγώγιμους πλαϊνούς ορθοστάτες, καθιστώντας το καταλληλότερο για πολλά ηλεκτρικά περιβάλλοντα εργασίας όπου μπορεί να υπάρχει κίνδυνος επαφής με εκτεθειμένα ηλεκτροφόρα μέρη.

Σημαίνει το FRP ότι η σκάλα προστατεύει πλήρως τον εργαζόμενο από ηλεκτροπληξία;

Όχι. Οι πλαϊνοί ορθοστάτες FRP αποτελούν ένα μέρος του ελέγχου ηλεκτρικού κινδύνου. Ενδέχεται να εξακολουθούν να απαιτούνται απομόνωση, επαλήθευση τάσης, απόσταση εργασίας, ΜΑΠ, γείωση και άλλες διαδικασίες του χώρου.

Είναι το μήκος σκάλας ίδιο με το ύψος εργασίας;

Όχι. Το μήκος σκάλας είναι το φυσικό μήκος της σκάλας. Το ύψος εργασίας εξαρτάται από τη γωνία της σκάλας, τη θέση του εργαζομένου, το επιτρεπόμενο ύψος ορθοστασίας, την εμβέλεια του χειριστή και τη θέση του εξοπλισμού.

Πώς επιλέγω το σωστό μήκος σκάλας;

Ξεκινήστε από το απαιτούμενο ύψος πρόσβασης και τις διαθέσιμες άνω και κάτω θέσεις στήριξης. Στη συνέχεια, επιβεβαιώστε το φυσικό μήκος της σκάλας, τη γωνία της, τη διαδρομή μεταφοράς και τον χώρο αποθήκευσης.

Συμμορφώνονται όλες οι σκάλες FRP JINPOWER με το IEC 61478;

Δεν πρέπει να γίνεται γενικός ισχυρισμός. Το IEC 61478 έχει συγκεκριμένο πεδίο εφαρμογής για ορισμένους σχεδιασμούς μονωτικών σκαλών που χρησιμοποιούνται σε εργασίες υπό τάση. Η συμμόρφωση πρέπει να επιβεβαιώνεται για το συγκεκριμένο μοντέλο και να τεκμηριώνεται με τα αντίστοιχα έγγραφα.

Τι καλύπτει το EN 131;

Η σειρά EN 131 αφορά την ορολογία, τις διαστάσεις, τον σχεδιασμό, τις μηχανικές απαιτήσεις, τις δοκιμές, τη σήμανση και τις οδηγίες χρήσης φορητών σκαλών. Οι απαιτήσεις ηλεκτρικής μόνωσης πρέπει να εξετάζονται χωριστά, όπου εφαρμόζεται.

Μπορεί η ίδια η σκάλα να χρησιμοποιηθεί ως σημείο αγκύρωσης για ανακοπή πτώσης;

Όχι αυτομάτως. Εκτός αν η σκάλα έχει σχεδιαστεί, δοκιμαστεί και τεκμηριωθεί ειδικά ως σημείο αγκύρωσης, ο εξοπλισμός ανακοπής πτώσης πρέπει να συνδέεται μόνο σε εγκεκριμένο σημείο αγκύρωσης που έχει επιλεγεί σύμφωνα με την ισχύουσα διαδικασία προστασίας από πτώση.

Μπορεί η JINPOWER να προσαρμόσει το μήκος της σκάλας;

Το μήκος της σκάλας και άλλες λεπτομέρειες του έργου μπορούν να συζητηθούν βάσει του επιβεβαιωμένου σχεδιασμού της σκάλας, των μηχανικών και ηλεκτρικών απαιτήσεων και της ποσότητας παραγγελίας.

Ζητήστε λεπτομέρειες και τιμή για μονωτική σκάλα FRP ενός τμήματος

Αν προμηθεύεστε μονωτικές σκάλες FRP για υποσταθμούς, μετασχηματιστές, υπαίθριους χώρους διακοπτών, συντήρηση εταιρειών κοινής ωφέλειας, βιομηχανικές ηλεκτρικές εγκαταστάσεις ή έργα EPC, στείλτε στην JINPOWER τις πραγματικές απαιτήσεις πρόσβασης αντί να ζητήσετε απλώς μια «σκάλα από υαλονήματα 5 m».

Παρακαλούμε δηλώστε το απαιτούμενο ύψος πρόσβασης, το μήκος σκάλας, το ονομαστικό φορτίο, το περιβάλλον εργασίας, τις συνθήκες στήριξης, τις ηλεκτρικές απαιτήσεις, τα ισχύοντα πρότυπα, την ποσότητα και την απαιτούμενη τεκμηρίωση δοκιμών.

Στη συνέχεια, η JINPOWER μπορεί να επιβεβαιώσει την κατάλληλη διαμόρφωση μονωτικής σκάλας FRP ενός τμήματος πριν από την προσφορά και την έγκριση του έργου.
