Бүтээгдэхүүний онцлох үзүүлэлтүүд

• Нэг хэсэгтэй, тогтмол урттай шатны хийц
• Цахилгаан дамжуулдаггүй шилэн мяндас / FRP хажуу тулгуур
• Цахилгааны байгууламжид хүрч ажиллах, засвар үйлчилгээ хийхэд зориулагдсан
• Сунгах татлага, дамар болон гулсдаг шатны хэсэггүй
• Хүрэх шаардлагатай өндөр нь тодорхой, давтамжтай ажилд тохирох энгийн хийц
• Дэд станц, хуваарилах байгууламж, трансформаторын байгууламж болон үйлдвэрийн цахилгааны талбайд тохиромжтой
• Сонгосон загвар болон төслийн шаардлагын дагуу шатны уртыг хэлэлцэх боломжтой
• Төслийн шошго, лого, сав баглаа боодол болон техникийн баримт бичгийг баталгаажсан шаардлагын дагуу хэлэлцэх боломжтой

Техникийн товч үзүүлэлт

Шатны бодит урт, даац, хажуу тулгуурын огтлол, ханын зузаан, жин болон цахилгааны үзүүлэлт нь сонгосон загвараас хамаарна. Захиалга өгөхөөс өмнө эдгээр үзүүлэлтийг эцсийн Техникийн мэдээллийн хуудас болон батлагдсан зурагт тусган баталгаажуулна.

Загвар сонгох товч заавар

Шатны урт, хүрэх өндөр болон ажиллах өндөр нь өөр ойлголтууд

Энэ нь шулуун тусгаарлагч шат захиалахаас өмнө баталгаажуулах хамгийн чухал зүйлсийн нэг юм.

Шатны урт

Шатны урт гэдэг нь хажуу тулгуурын дагуу хэмжсэн шатны бодит уртыг хэлнэ.

Хүрэх өндөр

Хүрэх өндөр гэдэг нь шатыг тохирох дээд тулгуурт зөв байрлуулахад ажилтан хүрч чадах өндөр юм.

Шулуун шатыг ихэвчлэн налуулж ашигладаг тул шатны урт нь босоо чиглэлийн хүрэх өндөртэй адил биш.

Ажиллах өндөр

Ажиллах өндөр гэдэг нь шатны зөвшөөрөгдсөн байрлалаас оператор ажлаа бодитоор гүйцэтгэж чадах өндөр юм.

Үүнд мөн дараах зүйлс нөлөөлнө:

• Ажилтны өндөр
• Зогсохыг зөвшөөрсөн байрлал
• Тоног төхөөрөмжийн байрлал
• Шатны налуу өнцөг
• Талбайн журам
• Уналтаас хамгаалах шаардлага

Үнийн санал хүсэхдээ зөвхөн “5 м ажиллах өндөр хэрэгтэй” гэж бичихийн оронд шаардлагатай хүрэх өндөр болон хүлээгдэж буй шатны уртыг хоёуланг нь өгөх нь зүйтэй.

Нэг хэсэгтэй FRP тусгаарлагч шат гэж юу вэ?

Нэг хэсэгтэй FRP тусгаарлагч шат нь цахилгааны орчинд босоо чиглэлээр хүрэх, үзлэг хийх, засвар үйлчилгээ гүйцэтгэхэд ашигладаг, тогтмол урттай зөөврийн шулуун шат юм.

“Нэг хэсэгтэй” гэдэг нь шат нэг үндсэн тогтмол хэсэгтэй гэсэн үг. Шатны нийт уртыг өөрчлөхийн тулд олон хэсгийг хооронд нь гулсуулан сунгадаггүй.

Ийм хийц нь шатны бүтэц болон худалдан авагчийн сонгох, шалгах аргачлалаараа сунгадаг шат, телескоп шатнаас ялгаатай.

Үндсэн зориулалт нь:

• Өндөрт байрлах цахилгаан тоног төхөөрөмжид хүрэх боломж олгох
• Цахилгааны ажлын талбайд дамжуулагч металл хажуу тулгуур ашиглах шаардлагыг багасгах
• Шаардлагатай өндөр нь урьдчилан мэдэгдсэн нөхцөлд тогтмол урттай, энгийн хүрэх шийдэл бий болгох

Цахилгааны ажилд яагаад FRP хажуу тулгуур ашигладаг вэ?

Хөнгөн цагаан шат нь хөнгөн, хэрэглэхэд тохиромжтой тул түгээмэл боловч цахилгаан дамжуулдаг.

Ажилтан эсвэл шат хүчдэлтэй цахилгаан хэсэгт хүрч болзошгүй үед дамжуулагч шатны хүрээ нэмэлт аюул үүсгэж болно.

FRP хажуу тулгуур нь шатны үндсэн хийцийг цахилгаан дамжуулдаггүй материалаар бүрдүүлдэг тул цахилгааны засвар үйлчилгээний олон орчинд илүү тохиромжтой.

Гэхдээ FRP ашиглаж байгаа нь хүчдэл, ойртох зай, ХНХ эсвэл цахилгааны ажлын журмыг үл тоомсорлож болно гэсэн үг биш.

Тусгаарлагч шат нь цахилгааны хамгаалалтын иж бүрэн систем биш

FRP шат нь дамжуулагч хажуу тулгуурын хэрэглээг багасгах замаар голчлон хүрэх асуудлыг шийддэг. Ажлын орчин дахь цахилгаан болон уналтын бүх аюулыг арилгахгүй.

Ажлын төрлөөс хамааран аюулгүй байдлын иж бүрэн системд мөн дараах зүйлс шаардлагатай байж болно:

• Цахилгаан тэжээлийг тусгаарлах
• Шаардлагатай тохиолдолд Lockout / Tagout
• Хүчдэл байгаа эсэхийг шалгах
• Түр газардуулга
• Хамгийн бага ойртох зайг хянах арга хэмжээ
• Цахилгаан тусгаарлагч бээлий
• Тусгаарлагч гутал
• Цахилгаан тусгаарлагч дэвсгэр
• Цахилгаан нумын болон цахилгааны ХНХ
• Уналтаас хамгаалах хэрэгсэл
• Батлагдсан ажлын журам

Тиймээс шатыг цахилгааны ажилд хүрэх болон аюулгүй ажиллагааны иж бүрэн системийн нэг хэсэг гэж үзэх хэрэгтэй.

Яагаад нэг хэсэгтэй шат сонгох вэ?

Энгийн, тогтмол урттай хийц

Ажлын талбайн хүрэх өндөр тодорхой бөгөөд давтагддаг бол тогтмол урттай шатыг олон хэсэгтэй хийцээс илүү хялбар байрлуулж болно.

Хөдөлгөөнт эд анги цөөн

Нэг хэсэгтэй шатанд ихэвчлэн сунгалтын түгжээ, татлага, дамар эсвэл гулсдаг шатны хэсэг шаардлагагүй.

Иймээс тогтмол үзлэгийг хажуу тулгуур, гишгүүр, тулгуур-гишгүүрийн холболт, хөл болон тулгуурын хэсгүүдэд төвлөрүүлж болно.

Ашиглалтад бэлтгэхэд хялбар

Тогтмол трансформатор, дэд станцын хийц эсвэл үйлдвэрийн цахилгаан тоног төхөөрөмжийн орчимд давтан ажиллахдаа эхлээд олон шатны хэсгийг сунгахгүйгээр байрлуулж болно.

Бодит урт нь тодорхой

Шатны урт тогтмол тул худалдан авахаас өмнө тээвэрлэлт, хадгалалт болон талбайд нэвтрэх боломжийг шалгах хэрэгтэй.

Нэг засварын багт олон янзын хүрэх өндөр тогтмол хэрэгтэй бол сунгадаг эсвэл телескоп шат илүү тохиромжтой байж болно.

Нэг хэсэгтэй шат ба сунгадаг шатны харьцуулалт

Нэг хийц нөгөөгөөсөө үргэлж аюулгүй гэсэн энгийн дүрэм байхгүй. Зөв сонголт нь хүрэх өндөр, талбайн нөхцөл, тээвэрлэлт, үзлэг болон ажлын журмаас хамаарна.

Тусгаарлагч шат ба тусгаарлагч гишгүүр

Хэрэв таны үндсэн шаардлага нам байрлах цахилгаан тоног төхөөрөмжийн дэргэд тогтвортой тавцан бий болгох бол манайЦахилгаан тусгаарлагч гишгүүр-ийг үзнэ үү.

Тохирох шат шаардлагатай хүрэх өндрийг хангах ёстой үед гишгүүр, хайрцаг эсвэл бусад түр тулгуурыг давхарлан тавьж болохгүй.

Нэг хэсэгтэй FRP тусгаарлагч шатны үндсэн бүтэц

FRP хажуу тулгуур

Хажуу тулгуур нь шатны дагуух үндсэн даацын хийц бөгөөд тусгаарлагч шинжтэй хамгийн чухал бүтцийн бүрэлдэхүүн хэсэг юм.

Худалдан авалт болон урт хугацааны ашиглалтын үед зөвхөн материалын нэрийг бус, мөн FRP гадаргуугийн байдлыг шалгах хэрэгтэй.

Гишгүүр

Гишгүүр нь авирах болон байрлал эзлэх үед ажилтны жинг даана.

Сонгосон шатны хийцийн дагуу гишгүүрийн материал, хоорондын зай, гадаргуугийн байдал болон хажуу тулгууртай холбогдсон хэсгийг шалгана.

FRP хажуу тулгуур бүрэн бүтэн харагдаж байсан ч гишгүүр сул, цуурсан эсвэл ихээр гэмтсэн бол шатыг хэвийн ашиглалтаас гаргах шаардлагатай.

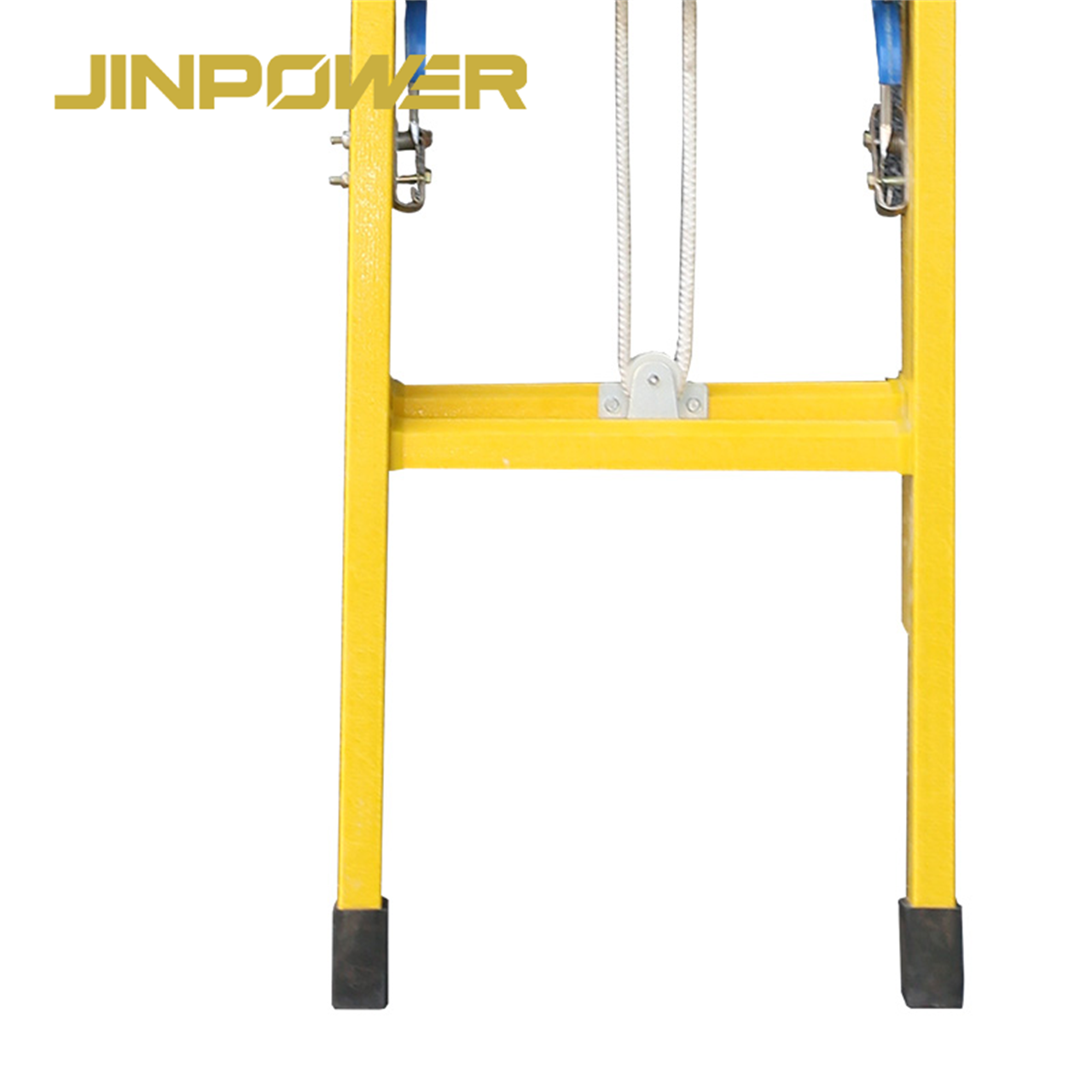

Доод тулгуур / хөл

Доод тулгуурын цэгүүд нь шатыг газар эсвэл шалан дээр тогтвортой байлгахад тусална.

Хөлийн болон гулсалтын эсрэг хийц нь сонгосон шатны загвараас хамаарах бөгөөд батлагдсан зургаар шалгана.

Дээд тулгуурын хэсэг

Шулуун шат тохирох дээд тулгуурын цэгээс хамаардаг. Иймээс худалдан авагч, хэрэглэгчид шатны хийцээс гадна шатыг налуулах гадаргуу эсвэл хийцийг мөн харгалзах хэрэгтэй.

Бүтээгдэхүүний таних тэмдэг

Цахилгаан хангамжийн байгууллага болон EPC төслүүдэд бүтээгдэхүүний таних тэмдэгт загвар, даац, үйлдвэрлэгчийн мэдээлэл, анхааруулах шошго, серийн эсвэл багцын дугаар болон төсөлд зориулсан бусад тэмдэглэгээ багтаж болно.

Зөв FRP тусгаарлагч шатыг хэрхэн сонгох вэ?

1. Шаардлагатай хүрэх өндрийг тодорхойлох

Ажилтны хүрэх шаардлагатай трансформаторын эд анги, портал, шинэн хийц эсвэл бусад өндөрт байрлах цахилгаан тоног төхөөрөмж зэрэг бодит объектоос эхэлнэ.

2. Шатны уртыг баталгаажуулах

Нэг хэсэгтэй шатны урт тогтмол тул үйлдвэрлэхээс өмнө зөв уртыг баталгаажуулах шаардлагатай.

Хэт богино шат шаардлагатай байрлалд хүргэхгүй. Шаардлагагүй урт шат тээвэрлэх, хадгалах, байрлуулахад хүндрэлтэй байж болно.

3. Даацыг баталгаажуулах

Даацын шаардлагыг зөвхөн ажилтны биеийн жингээр тооцож болохгүй.

Ажлын үеийн ачаалалд мөн дараах зүйлс багтаж болно:

• Багажны бүс
• Хэмжих, шалгах багаж
• Гар багаж
• Зөөврийн тоног төхөөрөмж
• Бусад авч явах зүйлс

Худалдан авах гэж буй тодорхой загварын даац болон дагалдах механик туршилтын мэдээллийг шалгана.

4. Ажлын орчныг шалгах

Дотор дэд станц, гадаа хуваарилах байгууламж болон үйлдвэрийн байгууламжийн нөхцөл ихээхэн ялгаатай байж болно.

Дараах зүйлсийг харгалзана:

• Шал эсвэл газрын нөхцөл
• Чийг
• Шавар
• Тос эсвэл химийн бодисын бохирдол
• Хэт ягаан туяаны нөлөөлөл
• Цахилгааны аюулгүй зай
• Байрлуулах боломжтой зай
• Тээвэрлэх маршрут

5. Тулгуурын нөхцөлийг баталгаажуулах

Нэг хэсэгтэй шулуун шат нь өөрөө тогтдог тавцан биш.

Ажлын талбайд тохирох доод гадаргуу болон дээд тулгуурын байрлал шаардлагатай. Дараа нь холбогдох шат ашиглах журмын дагуу шатыг байрлуулж, бэхэлнэ.

6. Цахилгааны шаардлагыг баталгаажуулах

Тендерт диэлектрик туршилт, тусгаарлалтын шаардлага эсвэл хүчдэлтэй орчинд ажиллах тодорхой стандарт шаардсан бол тухайн стандарт, туршилтын арга болон хүлээн авах шалгуурыг үнийн санал хүсэлтэд тодорхой тусгана.

7. Шаардлагатай баримт бичгийг баталгаажуулах

• Техникийн мэдээллийн хуудас
• Батлагдсан зураг
• Механик туршилтын тайлан
• Шаардлагатай тохиолдолд цахилгааны туршилтын баримт бичиг
• COC / шалгалтын баримт бичиг
• Бүтээгдэхүүний тэмдэглэгээ
• Мөшгөх боломжтой байдлын мэдээлэл

Шатны тогтвортой байдал зөвхөн FRP материалаас хамаардаггүй

FRP нь цахилгаан дамжуулах чанартай холбоотой эрсдэлийг бууруулахад тусалдаг ч шатыг автоматаар тогтвортой болгодоггүй.

Тогтвортой байдалд мөн дараах зүйлс нөлөөлнө:

• Доод тулгуур
• Хөлийн байдал
• Газрын эсвэл шалны тогтвортой байдал
• Дээд тулгуурын цэг
• Хажуу тулгуурын шулуун байдал
• Гишгүүрийн бүрэн бүтэн байдал
• Шатны байрлал
• Бэхэлгээний арга

Хажуу тулгуурын тусгаарлах шинж сайн байсан ч гулгамтгай, тэгш бус эсвэл тогтворгүй гадаргуу дээр байрлуулсан шат ноцтой уналтын аюул үүсгэж болно.

FRP гадаргуугийн байдал яагаад чухал вэ?

Цахилгааны зориулалттай шат сонгохдоо зөвхөн “Шилэн мяндас” эсвэл “FRP” гэсэн нэрийг харах нь хангалтгүй. Тээвэрлэлт, хадгалалт болон ашиглалтын бүх хугацаанд гадаргуугийн байдал чухал.

Шалгах шаардлагатай гол шинж тэмдгүүд:

• Цууралт
• Задрал
• Үелэн хуурах
• Ил гарсан мяндас
• Гүн зураас
• Цохилтын гэмтэл
• Химийн бодисын гэмтэл
• Их хэмжээний бохирдол
• Чийг
• Хэт ягаан туяаны нөлөө эсвэл гадаргуугийн илт муудалт

Гэмтэл нь механик бат бөх чанар эсвэл цахилгааны төлөвт нөлөөлсөн эсэх нь тодорхойгүй бол шатыг хэвийн ашиглалтаас гаргаж, холбогдох үзлэгийн журмын дагуу үнэлүүлнэ.

Үндсэн хэрэглээ

Дэд станц болон хуваарилах байгууламжид хүрэх

Дэд станц болон хуваарилах байгууламжид өндөрт байрлах тоног төхөөрөмжид хүрэх шаардлагатай техникийн ажилтнууд FRP тусгаарлагч шатыг түгээмэл ашигладаг.

Ердийн ажилд салгуур төхөөрөмж, хэмжүүр, шинэн хийц болон бусад өндөрт байрлах эд ангийн үзлэг, засвар үйлчилгээ багтаж болно.

Трансформатор болон цахилгаан байгууламж

Трансформаторын байгууламжид өөр өөр өндөрт байрлах туслах тоног төхөөрөмж, хэмжүүр болон холболтын цэгүүд байдаг.

Хүрэх шаардлагатай байрлал нь аль хэдийн тодорхой болсон үед тогтмол урттай шат тохиромжтой.

Дамжуулах болон түгээх сүлжээний засвар үйлчилгээ

Шатны төрөл, тулгуурын арга, цахилгааны аюулгүй зай болон талбайн журам нь ажлын шаардлагад нийцсэн тохиолдолд FRP шат нь дамжуулах, түгээх сүлжээний засвар үйлчилгээний үед өндөрт байрлах цахилгаан тоног төхөөрөмжид хүрэх боломж олгоно.

Портал болон өндөрт байрлах тоног төхөөрөмж

Дэд станцын портал болон бусад өндөрт байрлах хийцэд түр босоо гарц шаардлагатай байж болно.

Ажил эхлэхээс өмнө хүрэх өндөр болон тулгуурын цэгүүд тодорхой болсон үед нэг хэсэгтэй шат хамгийн тохиромжтой.

Үйлдвэрийн цахилгааны засвар үйлчилгээ

Үйлдвэр, уурхай, цахилгаан тоног төхөөрөмжийн өрөө болон үйлдвэрийн цахилгаан байгууламжид цахилгааны үзлэг, засвар үйлчилгээний үед цахилгаан дамжуулдаггүй шатаар хүрэх шаардлага гарч болно.

Цахилгаан тоног төхөөрөмжийн ойролцоох барилга угсралт

Цахилгаан байгууламжийн ойролцоох барилга угсралт, ашиглалтад оруулах ажлын үед FRP хажуу тулгуур нь дамжуулагч металл шатны хийцийг ажлын талбайд оруулахгүй байхад тусална.

Гүйцэтгэх ажил нь тухайн талбайн Цахилгааны аюулын үнэлгээ болон батлагдсан ажлын журмыг дагах ёстой.

IEC 61478 стандартыг хэрхэн ойлгох вэ?

IEC 61478 нь хүчдэлтэй орчинд ажиллахад ашигладаг зарим тусгаарлагч шатны чухал стандарт боловч хамрах хүрээ нь тодорхой.

IEC 61478 нь 1,000 V AC ба түүнээс дээш эсвэл 1,500 V DC ба түүнээс дээш хүчдэлтэй цахилгаан байгууламжид хүчдэлтэй ажиллахад ашигладаг, стандартын хүрээнд тодорхойлсон нийлэг материалаар хийсэн тусгаарлагч шатанд хамаарна.

Хамрах хүрээнд сунгалттай, залгаастай бүрэн тусгаарлагч эсвэл дэгээт шат зэрэг тодорхой хийц, мөн тусгаарлагч болон дамжуулагч хэсгийг хослуулсан зарим хийц орно.

Иймээс тогтмол нэг хэсэгтэй FRP шатыг зөвхөн тусгаарлагч материалаар хийсэн гэдгээр нь IEC 61478 стандартад автоматаар хамааруулж болохгүй.

Төсөлд IEC 61478 шаардсан бол дараах зүйлсийг баталгаажуулна:

• Шатны яг тодорхой хийц
• Хүчдэлтэй ажиллах зориулалт
• Хийц нь стандартын хамрах хүрээнд багтаж байгаа эсэх
• Туршилтын арга
• Нийлүүлж буй бодит загварт тохирох туршилтын тайлан

Тодорхой шатны загвар болон түүнийг нотлох баримт бичиг үндэслэлтэй тохиолдолд л нийцлийн тухай мэдэгдэл гаргана.

EN 131 ба цахилгаан тусгаарлагч шатны шаардлага

EN 131 цуврал стандарт нь зөөврийн шатны нэр томьёо, хэмжээс, ерөнхий хийц, механик шаардлага, туршилт, тэмдэглэгээ болон хэрэглэгчийн зааврыг авч үздэг.

Эдгээр механик шаардлагыг цахилгаан тусгаарлалт болон хүчдэлтэй ажиллах шаардлагаас тусад нь авч үзэх хэрэгтэй.

Европын төслүүдэд шат “EN гэрчилгээтэй” эсэхийг л асууж болохгүй. Төсөлд шаардлагатай механик болон цахилгааны шаардлагыг тодорхойлно.

АНУ-ын OSHA шаардлагын тухайд?

АНУ-ын ерөнхий үйлдвэрлэлийн ажлын байранд ажилтан эсвэл шат нь ил гарсан хүчдэлтэй хэсэгт хүрч болзошгүй тохиолдолд зөөврийн шат цахилгаан дамжуулдаггүй хажуу тулгууртай байхыг OSHA шаарддаг.

Энэ нь цахилгааны орчинд шилэн мяндас хажуу тулгуур ашиглахыг дэмждэг боловч шатыг “OSHA Certified” гэж сурталчлах ёстой гэсэн үг биш.

OSHA-ийн шаардлага нь ажлын байрны ашиглалт, аюулгүй ажиллагааны практикт хамаарна. Бүтээгдэхүүний хийц, механик гүйцэтгэл, цахилгааны туршилт болон төслийн хүлээн авалтыг тусад нь шалгах шаардлагатай.

Худалдан авагчийн хүлээн авах шалгах жагсаалт

Ашиглахаас өмнө юуг шалгах вэ?

FRP хажуу тулгуурыг шалгах

• Цууралт
• Задрал
• Үелэн хуурах
• Ил гарсан мяндас
• Гүн зураас
• Бохирдол
• Чийг
• Хэлбэр алдагдал

Гишгүүрийг шалгах

Гишгүүрт цууралт, сул холболт, их элэгдэл, хэлбэр алдагдал эсвэл дутуу эд анги байгаа эсэхийг шалгана.

Доод тулгуур / хөлийг шалгах

Доод тулгуурын бүх эд анги бүрэн, сайн нөхцөлд байгааг шалгаж, шал эсвэл газар тогтвортой тулгуур өгч чадах эсэхийг нягтална.

Дээд тулгуурын хэсгийг шалгах

Шатны дээд хэсгийг шалгаж, ажлын талбайд энэ төрлийн шатанд тохирох дээд тулгуурын цэг байгаа эсэхийг нягтална.

Бүтээгдэхүүний шошгыг шалгах

Загвар, даац, анхааруулга, таних тэмдэг болон шаардлагатай үзлэг, туршилтын төлөв тодорхой, мөшгөх боломжтой хэвээр байгааг баталгаажуулна.

Цэвэрлэгээ, хадгалалт болон тээвэрлэлт

FRP тусгаарлагч шатыг энгийн барилгын материал гэж үзэхгүй, цахилгааны аюулгүй ажиллагааны тоног төхөөрөмж болон хүрэх хэрэгсэл гэж удирдан зохицуулах хэрэгтэй.

• FRP гадаргууг цэвэр, хуурай байлгах
• Тос, химийн бодис болон бусад бохирдуулагчтай удаан хугацаанд хүрэлцэхээс зайлсхийх
• Тээвэрлэх үед хажуу тулгуур, гишгүүрийг цохилтоос хамгаалах
• Хадгалалтын үед шатны дээр хүнд зүйл тавихгүй байх
• Хэт ягаан туяанд шаардлагагүйгээр удаан байлгахгүй байх
• Тогтмол урттай хийцийг зөв тулж, нумрахгүй байхаар хадгалах
• Шаардлагатай тохиолдолд үзлэгийн бүртгэл хөтлөх
• Холбогдох журам болон бүтээгдэхүүний шаардлагын дагуу тогтмол үзлэг, туршилт хийх

Шатыг хэзээ ашиглалтаас гаргах вэ?

Шатны механик бүрэн бүтэн байдал эсвэл цахилгааны төлөвт эргэлзээ байвал хэвийн ашиглалтыг зогсоож, үзлэг эсвэл үнэлгээ хийлгэнэ.

Ашиглалтаас гаргах нийтлэг шалтгаан:

• FRP хажуу тулгуурт харагдах цууралт, задрал
• Үелэн хуурах эсвэл ил гарсан мяндас
• Хүчтэй цохилтын гэмтэл
• Хажуу тулгуурын илт хэлбэр алдагдал
• Сул, гэмтсэн эсвэл дутуу гишгүүр
• Хажуу тулгуур-гишгүүрийн хэвийн бус холболт
• Хөл эсвэл доод тулгуурын ноцтой гэмтэл
• Химийн бодисын хүчтэй бохирдол
• Чийг эсвэл гадаргуугийн гэмтлийн нөлөө тодорхойгүй байх
• Загвар эсвэл даацын тэмдэглэгээ уншигдахгүй байх
• Шаардлагатай механик эсвэл цахилгааны үзлэгт тэнцээгүй байх

Уналтаас хамгаалах хэрэгсэл ба шатны ашиглалт

Тусгаарлагч шат нь цахилгааны орчинд хүрэх хэрэгцээг хангадаг боловч өндөрт ажиллахад тусдаа уналтын аюул үүсэж болно.

Бүтэн биеийн бүс, холбогч оосор, өөрөө татагддаг амь олс эсвэл өөр уналтаас хамгаалах систем шаардлагатай эсэхийг ажиллах өндөр, даалгавар, ажлын байрлал болон холбогдох талбайн шаардлагын дагуу тогтооно.

Зориулалтын дагуу тусгайлан зохион бүтээгээгүй, туршаагүй, баримтжуулаагүй бол шатыг уналтыг баривчлах системийн зөвшөөрөгдсөн бэхэлгээний цэг гэж автоматаар үзэж болохгүй.

Холбогдох тоног төхөөрөмжийгЦахилгааны аюулгүй ажиллагааны ХНХ хэсгээс үзнэ үү.

JINPOWER-ийн тээвэрлэлтийн өмнөх шалгалт

Цахилгаан хангамжийн байгууллага, EPC гүйцэтгэгч, үйлдвэрийн худалдан авагч болон дистрибьютерүүдэд тээвэрлэлтийн өмнөх шалгалтаар нийлүүлэх бодит шат батлагдсан техникийн шаардлагад нийцэж байгаа эсэхийг шалгана.

• Бүтээгдэхүүний төрөл
• Шатны урт
• FRP тулгуурын гадаргуу
• Тулгуурын шулуун байдал
• Гишгүүрийн тоо болон холболт
• Доод тулгуурын байдал
• Дээд хийц
• Бүтээгдэхүүний тэмдэглэгээ
• Шаардлагатай тохиолдолд лого / төслийн шошго
• Сав баглаа боодол
• Шаардлагатай техникийн баримт бичиг

Төсөлд диэлектрик туршилт, механик ачааллын туршилт, хөндлөнгийн шалгалт, багцын мөшгөх боломж эсвэл өөр хүлээн авах шаардлага байгаа бол захиалга баталгаажуулж, үйлдвэрлэж эхлэхээс өмнө тодорхойлох хэрэгтэй.

OEM болон төслийн тохиргоо

JINPOWER нь цахилгаан хангамжийн байгууллага, EPC гүйцэтгэгч, үйлдвэрийн худалдан авагч болон цахилгааны аюулгүй ажиллагааны дистрибьютерт зориулан бөөнөөр худалдан авалт, төслийн нийлүүлэлтийг дэмждэг.

Баталгаажсан шатны хийц болон төслийн шаардлагаас хамааран дараах зүйлсийг хэлэлцэх боломжтой:

• Шатны урт
• Бүтээгдэхүүний таних тэмдэг
• Аюулгүй ажиллагааны шошго
• Өнгөний тохиргоо
• Серийн / багцын тэмдэглэгээ
• Лого / брэнд
• Экспортын сав баглаа боодол
• Техникийн мэдээллийн хуудас
• Батлагдсан зураг
• Төслийн туршилтын баримт бичиг

Гадаад үзэмжийн тохируулга нь шатны цахилгаан болон механик үзүүлэлтийг өөрчлөхгүй. Гүйцэтгэлийн аливаа шаардлагыг бодит бүтээгдэхүүний хийц болон нотлох туршилтын баримт бичгээр баталгаажуулна.

FRP шат цахилгааны аюулгүй ажиллагааны системд хэрхэн багтах вэ?

FRP шат нь цахилгаан дамжуулдаггүй хажуу тулгууртай босоо хүрэх хэрэгслийг голчлон хангадаг. Цахилгааны засвар үйлчилгээний бүрэн үйл явцад бусад аюулгүй ажиллагааны тоног төхөөрөмж мөн шаардлагатай байж болно.

JINPOWER-ийн холбогдох бүтээгдэхүүндТусгаарлагч шат ба гишгүүр,Цахилгаан тусгаарлагч гишгүүр,Цахилгаан тусгаарлагч резинэн дэвсгэр,Хүчдэл илрүүлэгч болонЦахилгааны аюулгүй ажиллагааны ХНХ багтана.

Яагаад JINPOWER-ийн нэг хэсэгтэй FRP тусгаарлагч шатыг сонгох вэ?

Цахилгааны орчинд хүрэх шийдэлд төвлөрсөн

JINPOWER нь тусгаарлагч шат, гишгүүр, хүчдэл илрүүлэгч, резинэн дэвсгэр, газардуулгын тоног төхөөрөмж болон цахилгааны ХНХ нийлүүлдэг тул шатны сонголтыг цахилгааны ажлын талбайн өргөн хүрээний хэрэгцээний нэг хэсэг болгон авч үзэх боломжтой.

Нэг хэсэгтэй зориулалт тодорхой

Энэ бүтээгдэхүүнийг сунгадаг эсвэл телескоп шат гэж танилцуулахын оронд тогтмол урттай, цахилгааны орчинд хүрэх зориулалтаар хийсэн.

Хэрэглээнд суурилсан сонголт

Зөвхөн уртын хэмжээгээр худалдан авахын оронд хүрэх өндөр, шатны бодит урт, даац, тулгуурын нөхцөл, цахилгааны шаардлага болон баримт бичигт үндэслэн шат сонгохыг зөвлөж байна.

B2B төслийн баримт бичиг

Цахилгаан хангамжийн байгууллагын тендер болон EPC төслүүдэд зураг, туршилтын шаардлага, тэмдэглэгээ, мөшгөх боломж болон төслийн баримт бичгийг захиалгыг батлахаас өмнө тохиролцож болно.

Үнийн санал хүсэхдээ юу оруулах вэ?

Түгээмэл асуултууд

Энэ сунгадаг шат уу?

Үгүй. Энэ нь тогтмол урттай нэг шатны хэсэгтэй, нэг хэсэгтэй FRP тусгаарлагч шат юм. Уртыг тохируулахын тулд хооронд нь гулсдаг олон хэсэг ашигладаггүй.

Энэ телескоп шат уу?

Үгүй. Телескоп шат нь сунгаж, хураадаг, хоорондоо угсарсан олон хэсэгтэй. Энэ хуудаст тогтмол урттай, нэг хэсэгтэй шулуун шатыг танилцуулж байна.

Хөнгөн цагаан шатны оронд яагаад FRP ашигладаг вэ?

Хөнгөн цагаан цахилгаан дамжуулдаг. FRP нь цахилгаан дамжуулдаггүй хажуу тулгуураар хангадаг тул ил гарсан хүчдэлтэй хэсэгт хүрэх эрсдэл байж болох цахилгааны ажлын олон орчинд илүү тохиромжтой.

FRP гэдэг нь шат ажилтныг цахилгаанд цохиулахаас бүрэн хамгаална гэсэн үг үү?

Үгүй. FRP хажуу тулгуур нь цахилгааны эрсдэлийг хянах арга хэмжээний нэг хэсэг юм. Тэжээл тусгаарлах, хүчдэл шалгах, ажиллах зай барих, ХНХ, газардуулга болон талбайн бусад журам мөн шаардлагатай байж болно.

Шатны урт ажиллах өндөртэй адил уу?

Үгүй. Шатны урт гэдэг нь шатны бодит урт юм. Ажиллах өндөр нь шатны налуу, ажилтны байрлал, зөвшөөрөгдсөн зогсох түвшин, операторын хүрэлт болон тоног төхөөрөмжийн байрлалаас хамаарна.

Шатны зөв уртыг хэрхэн сонгох вэ?

Шаардлагатай хүрэх өндөр болон дээд, доод талын боломжит тулгуурын байрлалыг тодорхойлно. Дараа нь шатны бодит урт, налуу өнцөг, тээвэрлэх маршрут болон хадгалах зайг баталгаажуулна.

JINPOWER-ийн бүх FRP шат IEC 61478 стандартад нийцдэг үү?

Бүх бүтээгдэхүүнд хамааруулсан ерөнхий мэдэгдэл гаргаж болохгүй. IEC 61478 нь хүчдэлтэй ажиллахад ашигладаг тусгай хийцийн тусгаарлагч шатанд хамаарах тодорхой хүрээтэй стандарт. Нийцлийг тухайн загварт баталгаажуулж, холбогдох баримт бичгээр нотлох шаардлагатай.

EN 131 стандарт юуг хамардаг вэ?

EN 131 цуврал стандарт нь зөөврийн шатны нэр томьёо, хэмжээс, хийц, механик шаардлага, туршилт, тэмдэглэгээ болон хэрэглэгчийн зааврыг авч үздэг. Шаардлагатай тохиолдолд цахилгаан тусгаарлалтын шаардлагыг тусад нь шалгана.

Шатыг өөрийг нь уналт барих бэхэлгээний цэг болгон ашиглаж болох уу?

Автоматаар болохгүй. Шатыг тусгайлан бэхэлгээний цэг болгон зохион бүтээгээгүй, туршаагүй, баримтжуулаагүй бол уналт барих тоног төхөөрөмжийг холбогдох уналтаас хамгаалах журмын дагуу сонгосон зөвшөөрөгдсөн бэхэлгээний цэгт л холбоно.

JINPOWER шатны уртыг захиалгаар өөрчилж болох уу?

Шатны урт болон төслийн бусад мэдээллийг баталгаажсан шатны хийц, механик шаардлага, цахилгааны шаардлага болон захиалгын тоо хэмжээнд үндэслэн хэлэлцэж болно.

Нэг хэсэгтэй FRP тусгаарлагч шатны мэдээлэл, үнийн санал авах

Хэрэв та дэд станц, трансформатор, хуваарилах байгууламж, цахилгаан хангамжийн засвар үйлчилгээ, үйлдвэрийн цахилгааны байгууламж эсвэл EPC төсөлд зориулан FRP тусгаарлагч шат худалдан авч байгаа бол зөвхөн “5 м шилэн мяндас шат” гэж асуухын оронд бодит хүрэх шаардлагаа JINPOWER-д илгээнэ үү.

Шаардлагатай хүрэх өндөр, шатны урт, даац, ажлын орчин, тулгуурын нөхцөл, цахилгааны шаардлага, холбогдох стандарт, тоо хэмжээ болон шаардлагатай туршилтын баримт бичгийг өгнө үү.

Үүний дараа JINPOWER үнийн санал гаргаж, төслийг батлахаас өмнө тохирох нэг хэсэгтэй FRP тусгаарлагч шатны тохиргоог баталгаажуулна.
