Características destacadas del producto

• Diseño de escalera de un solo tramo y longitud fija
• Largueros no conductores de fibra de vidrio / FRP
• Diseñada para trabajos de acceso y mantenimiento eléctrico
• Sin cuerdas de extensión, poleas ni tramos deslizantes
• Estructura sencilla para trabajos repetidos a alturas de acceso conocidas
• Adecuada para subestaciones, patios de maniobra, instalaciones de transformadores y emplazamientos eléctricos industriales
• La longitud de la escalera se puede definir según el modelo seleccionado y los requisitos del proyecto
• Las etiquetas del proyecto, el logotipo, el embalaje y la documentación técnica se pueden definir según los requisitos confirmados

Especificaciones técnicas resumidas

La longitud exacta de la escalera, la carga nominal, el perfil de los largueros, el espesor de pared, el peso y el rendimiento eléctrico dependen del modelo seleccionado. Estos valores deben confirmarse en la ficha técnica final y en el plano aprobado antes de realizar el pedido.

Guía rápida de selección

La longitud de la escalera, la altura de acceso y la altura de trabajo son distintas

Este es uno de los aspectos más importantes que se deben confirmar antes de pedir una escalera recta aislante.

Longitud de la escalera

La longitud de la escalera es la longitud física de la escalera, medida a lo largo del larguero.

Altura de acceso

La altura de acceso es la elevación a la que puede llegar el trabajador cuando la escalera está correctamente apoyada contra un soporte superior adecuado.

Como normalmente se utiliza una escalera recta inclinada, la longitud de la escalera no es igual a la altura vertical de acceso.

Altura de trabajo

La altura de trabajo es la altura a la que el operario puede realizar realmente la tarea desde una posición autorizada en la escalera.

También depende de:

• La estatura del trabajador
• La posición permitida para estar de pie
• La ubicación del equipo
• El ángulo de la escalera
• El procedimiento del emplazamiento
• Los requisitos de protección contra caídas

Para una solicitud de cotización (RFQ), es mejor indicar tanto la altura de acceso necesaria como la longitud de escalera prevista, en lugar de escribir únicamente «Necesito una altura de trabajo de 5 m».

¿Qué es una escalera aislante FRP de un solo tramo?

Una escalera aislante FRP de un solo tramo es una escalera recta portátil de longitud fija, utilizada para acceder en vertical, realizar inspecciones y trabajos de mantenimiento en entornos eléctricos.

«De un solo tramo» significa que la escalera consta de un tramo principal fijo. No utiliza varios tramos que se deslizan unos sobre otros para modificar su longitud total.

Esto la diferencia de una escalera extensible o telescópica, tanto en su estructura como en la forma en que los compradores deben seleccionar e inspeccionar el producto.

Sus funciones principales son:

• Dar acceso a equipos eléctricos elevados
• Reducir la dependencia de largueros metálicos conductores en zonas de trabajo eléctrico
• Ofrecer una solución de acceso sencilla y de longitud fija cuando ya se conoce la altura necesaria

¿Por qué se utilizan largueros FRP para trabajos eléctricos?

Las escaleras de aluminio son habituales porque son ligeras y prácticas, pero el aluminio es conductor de la electricidad.

En lugares donde los trabajadores o la escalera pueden quedar expuestos a componentes eléctricos energizados, una estructura de escalera conductora puede generar un riesgo adicional.

Los largueros FRP proporcionan una estructura principal no conductora, por lo que son más adecuados para muchos entornos de mantenimiento eléctrico.

Sin embargo, el uso de FRP no significa que se puedan ignorar la tensión, la distancia de aproximación, los EPI o los procedimientos de trabajo eléctrico.

Una escalera aislante no es un sistema completo de protección eléctrica

Una escalera FRP resuelve principalmente un problema de acceso y reduce el uso de largueros conductores. No elimina todos los riesgos eléctricos ni todos los riesgos de caída que existen en el lugar de trabajo.

Según el trabajo, el sistema de seguridad completo también puede requerir:

• Aislamiento eléctrico
• Bloqueo y etiquetado (Lockout / Tagout), cuando corresponda
• Verificación de tensión
• Puesta a tierra temporal
• Controles de distancia mínima de aproximación
• Guantes aislantes eléctricos
• Botas aislantes
• Alfombras aislantes eléctricas
• EPI contra arco eléctrico / EPI eléctrico
• Protección contra caídas
• Procedimientos de trabajo aprobados

Por tanto, la escalera debe considerarse una parte del sistema completo de acceso y seguridad eléctrica.

¿Por qué elegir una escalera de un solo tramo?

Estructura sencilla de longitud fija

Cuando el lugar de trabajo tiene una altura de acceso conocida y recurrente, una escalera de longitud fija puede ser más sencilla de desplegar que un diseño de varios tramos.

Menos componentes móviles

Normalmente, una escalera de un solo tramo no necesita bloqueos de extensión, cuerdas, poleas ni tramos deslizantes.

Por ello, la inspección rutinaria puede centrarse más directamente en los largueros, los peldaños, las uniones entre largueros y peldaños, las bases y las zonas de apoyo.

Despliegue sencillo

Para trabajos repetidos en transformadores fijos, estructuras de subestaciones o equipos eléctricos industriales, la escalera se puede colocar sin tener que extender primero varios tramos.

Longitud física conocida

Como la longitud de la escalera es fija, se deben comprobar las condiciones de transporte, almacenamiento y acceso al lugar antes de la compra.

Si un equipo de mantenimiento necesita habitualmente acceder a varias alturas muy diferentes, una escalera extensible o telescópica puede resultar más práctica.

Escalera de un solo tramo frente a escalera extensible

No existe una regla sencilla según la cual una estructura sea siempre más segura que la otra. La elección adecuada depende de la altura de acceso, las condiciones del emplazamiento, el transporte, la inspección y el procedimiento de trabajo.

Escalera aislante frente a banqueta aislante

Si su necesidad principal es contar con una plataforma estable para equipos eléctricos de baja altura, consulte nuestraBanqueta aislante eléctrica.

No apile banquetas, cajas ni otros soportes provisionales para alcanzar una altura que debería proporcionarse con una escalera adecuada.

Estructura principal de una escalera aislante FRP de un solo tramo

Largueros FRP

Los largueros son la estructura longitudinal portante principal de la escalera y el componente estructural aislante más importante.

Durante la compra y el uso prolongado, los compradores deben revisar no solo el nombre del material, sino también el estado de la superficie del FRP.

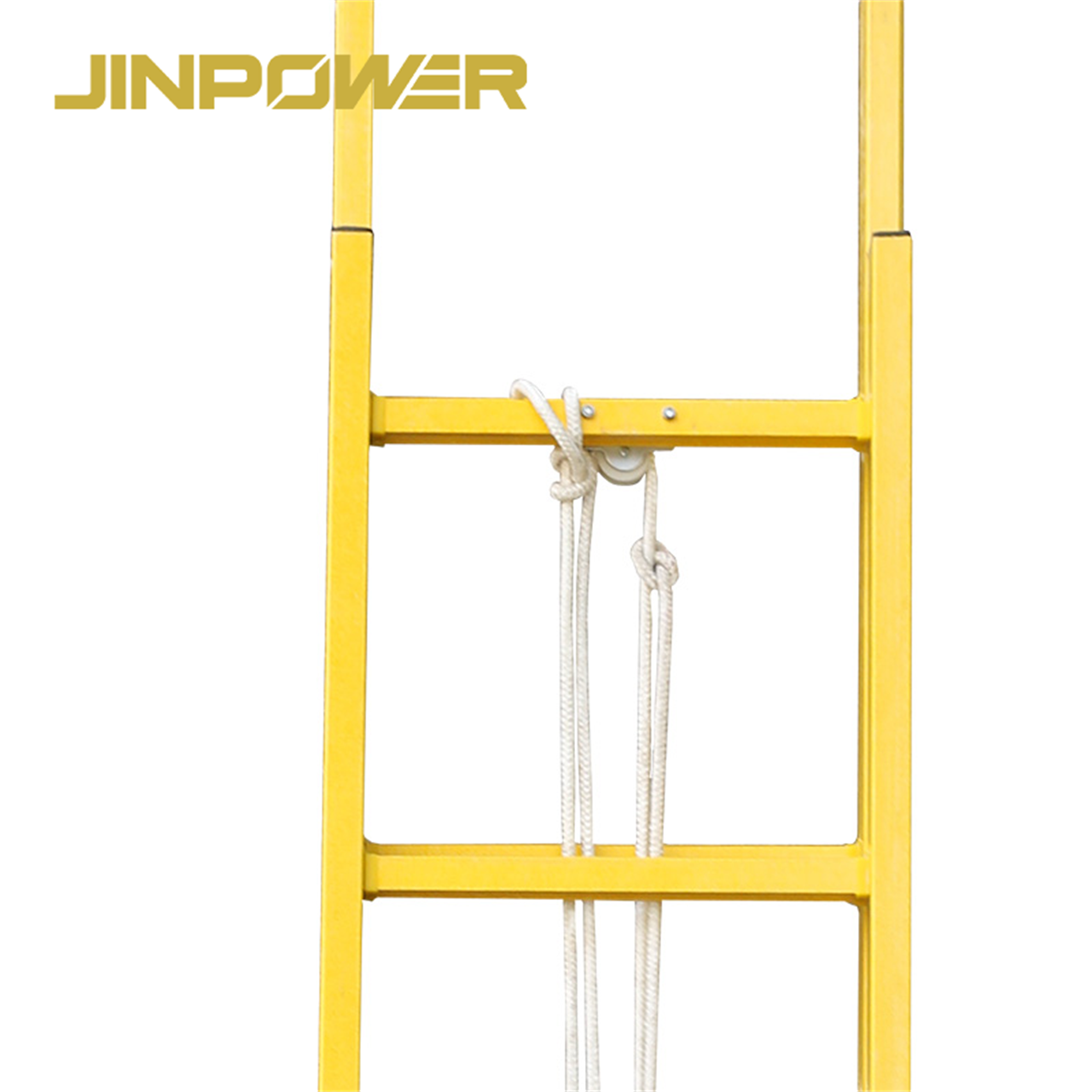

Peldaños

Los peldaños sostienen al trabajador durante la subida y la colocación.

Compruebe el material de los peldaños, su separación, el estado de la superficie y la unión de cada peldaño con los largueros según el diseño de escalera seleccionado.

Un peldaño suelto, agrietado o muy dañado es motivo para retirar la escalera del uso normal, aunque los largueros FRP parezcan intactos.

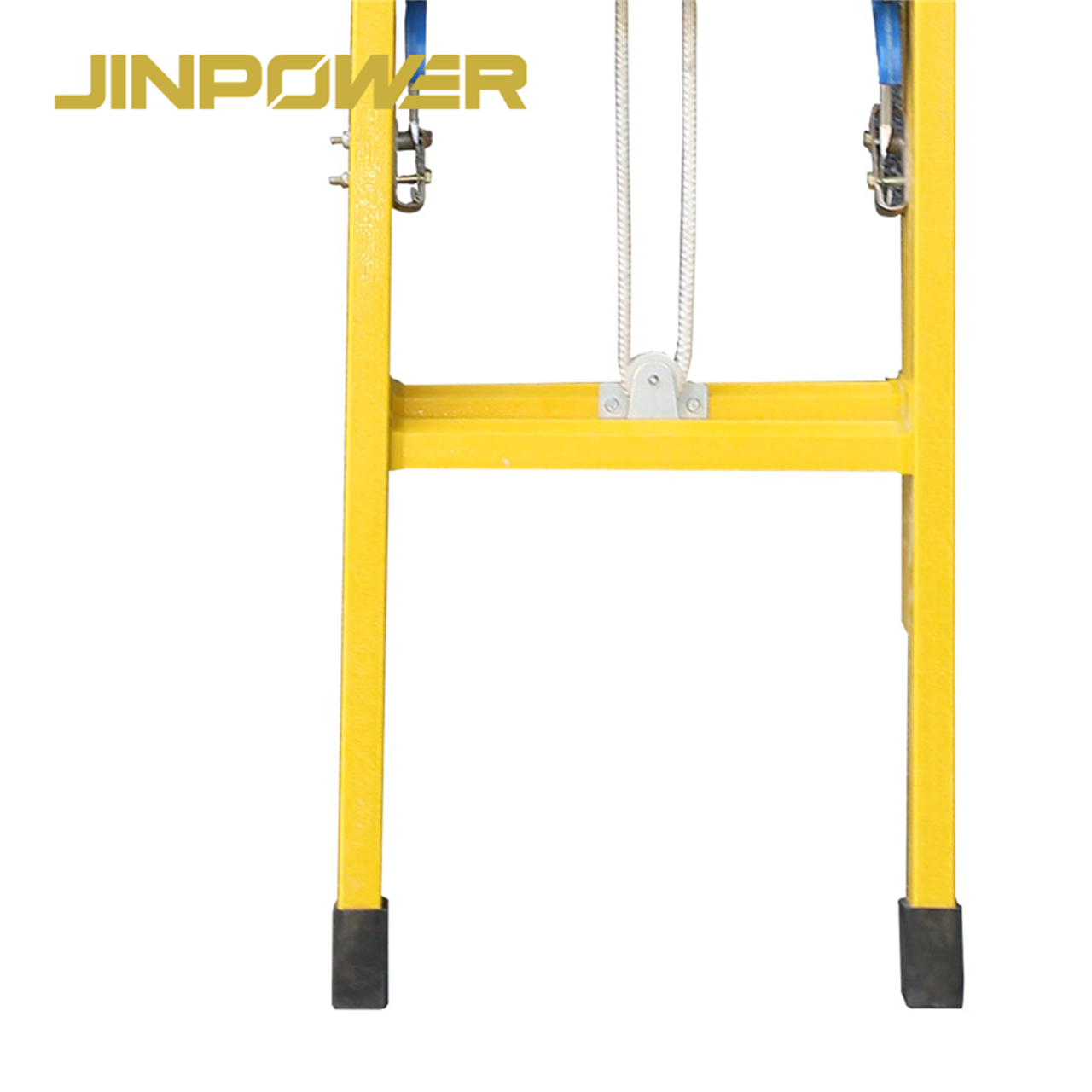

Apoyo inferior / bases

Los puntos de apoyo inferiores contribuyen a mantener la escalera estable sobre el suelo o el piso.

La configuración exacta de las bases o de los elementos antideslizantes depende del modelo de escalera seleccionado y debe comprobarse en el plano aprobado.

Zona de apoyo superior

Una escalera recta depende de un punto de apoyo superior adecuado. Por tanto, los compradores y usuarios deben tener en cuenta tanto la estructura de la escalera como la superficie o estructura contra la que se apoyará.

Identificación del producto

En proyectos de empresas de servicios públicos y EPC, la identificación del producto puede incluir el modelo, la carga nominal, la información del fabricante, la etiqueta de advertencia, la identificación de serie o lote y otras marcas específicas del proyecto.

Cómo seleccionar la escalera aislante FRP adecuada

1. Determine la altura de acceso necesaria

Empiece por identificar el equipo o la estructura a la que debe llegar el trabajador, como un componente de transformador, un pórtico, una estructura de barras u otro equipo eléctrico elevado.

2. Confirme la longitud de la escalera

Una escalera de un solo tramo tiene una longitud física fija, por lo que debe confirmarse la longitud correcta antes de la producción.

Una escalera demasiado corta no proporcionará el acceso necesario. Una innecesariamente larga puede ser más difícil de transportar, almacenar y colocar.

3. Confirme la carga nominal

No calcule los requisitos de carga únicamente a partir del peso corporal del trabajador.

La carga de trabajo también puede incluir:

• Cinturón portaherramientas
• Instrumentos de prueba
• Herramientas manuales
• Equipos portátiles
• Otros artículos transportados

Se deben comprobar la carga nominal y la información de los ensayos mecánicos de respaldo del modelo exacto que se va a comprar.

4. Compruebe el entorno de trabajo

Las subestaciones interiores, los patios de maniobra exteriores y las instalaciones industriales pueden presentar condiciones muy diferentes.

Tenga en cuenta:

• El estado del piso o del terreno
• La humedad
• El barro
• La contaminación por aceite o productos químicos
• La exposición a los rayos UV
• Las distancias eléctricas
• El espacio disponible para colocar la escalera
• La ruta de transporte

5. Confirme las condiciones de apoyo

Una escalera recta de un solo tramo no es una plataforma autoportante.

El lugar de trabajo necesita una superficie inferior adecuada y un punto de apoyo superior. A continuación, la escalera debe colocarse y asegurarse de acuerdo con el procedimiento aplicable para escaleras.

6. Confirme los requisitos eléctricos

Si la licitación exige pruebas dieléctricas, requisitos de aislamiento o una norma específica para trabajos en tensión, incluya en la solicitud de cotización (RFQ) la norma exacta, el método de ensayo y los criterios de aceptación.

7. Confirme la documentación necesaria

• Ficha técnica
• Plano aprobado
• Informe de ensayo mecánico
• Documentación de ensayos eléctricos, cuando se requiera
• COC / documento de inspección
• Marcado del producto
• Información de trazabilidad

La estabilidad de la escalera depende de más que el material FRP

El FRP ayuda a abordar la conductividad eléctrica, pero no garantiza por sí solo la estabilidad de una escalera.

La estabilidad también depende de:

• El apoyo inferior
• El estado de las bases
• La estabilidad del suelo o del piso
• El punto de apoyo superior
• La rectitud de los largueros
• La integridad de los peldaños
• La posición de la escalera
• El método de sujeción

Una escalera puede seguir suponiendo un grave riesgo de caída si se coloca sobre una superficie resbaladiza, irregular o inestable, aunque sus largueros tengan buenas propiedades aislantes.

¿Por qué importa el estado de la superficie FRP?

En una escalera eléctrica, los compradores no deben fijarse únicamente en las palabras «fibra de vidrio» o «FRP». El estado de la superficie es importante durante el transporte, el almacenamiento y el uso.

Entre los signos importantes que se deben comprobar se encuentran:

• Grietas
• Fisuras
• Delaminación
• Fibras expuestas
• Arañazos profundos
• Daños por impacto
• Daños químicos
• Contaminación intensa
• Humedad
• Deterioro visible por radiación UV o de la superficie

Si no está claro si el daño afecta a la resistencia mecánica o al estado eléctrico, retire la escalera del servicio normal y evalúela de acuerdo con el procedimiento de inspección aplicable.

Aplicaciones principales

Acceso a subestaciones y patios de maniobra

Las escaleras aislantes FRP se utilizan habitualmente cuando los técnicos necesitan acceder a equipos elevados en subestaciones y patios de maniobra.

Los trabajos habituales pueden incluir la inspección o el mantenimiento de equipos de desconexión, instrumentos, estructuras de barras y otros componentes elevados.

Transformadores e instalaciones eléctricas

Las instalaciones de transformadores suelen contener equipos auxiliares, instrumentos y puntos de conexión a distintas alturas.

Una escalera de longitud fija es adecuada cuando la posición de acceso necesaria ya está claramente definida.

Mantenimiento de transmisión y distribución

Las escaleras FRP pueden proporcionar acceso a equipos eléctricos elevados durante el mantenimiento de transmisión y distribución, siempre que el tipo de escalera, el método de apoyo, las distancias eléctricas y el procedimiento del emplazamiento sean adecuados para la tarea.

Pórticos y equipos elevados

Los pórticos de subestaciones y otras estructuras elevadas pueden requerir acceso vertical temporal.

Una escalera de un solo tramo resulta más práctica cuando se conocen la altura de acceso y los puntos de apoyo antes de iniciar el trabajo.

Mantenimiento eléctrico industrial

Las fábricas, minas, salas de equipos eléctricos e instalaciones eléctricas industriales pueden requerir acceso mediante escaleras no conductoras durante las inspecciones y el mantenimiento eléctricos.

Construcción cerca de equipos eléctricos

Durante las obras de construcción y puesta en servicio cerca de instalaciones eléctricas, los largueros FRP pueden ayudar a evitar la introducción de una estructura de escalera metálica conductora en la zona de trabajo.

El trabajo real debe seguir respetando la evaluación de riesgos eléctricos del emplazamiento y el procedimiento de trabajo aprobado.

¿Cómo debe interpretarse IEC 61478?

IEC 61478 es una norma importante para determinados tipos de escaleras aislantes utilizadas en trabajos en tensión, pero su ámbito de aplicación es específico.

IEC 61478 se aplica a determinados diseños de escaleras aislantes sintéticas utilizados para trabajos en tensión en instalaciones eléctricas de 1,000 V AC o más, o de 1,500 V DC o más.

Su ámbito incluye determinados tipos de construcción de escaleras, como las escaleras totalmente aislantes empalmadas o de gancho con extensión, así como algunas combinaciones de tramos aislantes y conductores.

Esto significa que IEC 61478 no debe aplicarse automáticamente a todas las escaleras FRP fijas de un solo tramo por el mero hecho de estar fabricadas con material aislante.

Para un proyecto que requiera IEC 61478, confirme:

• El diseño exacto de la escalera
• La aplicación prevista para trabajos en tensión
• Si el diseño está incluido en el ámbito de la norma
• El método de ensayo
• El informe de ensayo correspondiente al modelo suministrado

Solo se debe declarar el cumplimiento cuando el modelo específico de escalera y la documentación de respaldo lo justifiquen.

EN 131 y requisitos para escaleras aislantes eléctricas

La familia EN 131 aborda la terminología, las dimensiones, el diseño general, los requisitos mecánicos, los ensayos, el marcado y las instrucciones de uso de escaleras portátiles.

Estos requisitos mecánicos para escaleras deben considerarse por separado de los requisitos de aislamiento eléctrico o de trabajo en tensión.

Para proyectos europeos, no se limite a preguntar si una escalera «tiene un certificado EN». Defina qué requisitos mecánicos y eléctricos necesita realmente el proyecto.

¿Qué ocurre con los requisitos OSHA de EE. UU.?

Para los trabajos en la industria general de EE. UU., OSHA exige que las escaleras portátiles tengan largueros no conductores cuando el empleado o la escalera puedan entrar en contacto con partes expuestas energizadas.

Esto respalda el uso de largueros de fibra de vidrio en entornos eléctricos, pero no significa que una escalera deba comercializarse como «certificada por OSHA».

Los requisitos de OSHA se aplican al uso en el lugar de trabajo y a las prácticas de seguridad. El diseño del producto, el rendimiento mecánico, los ensayos eléctricos y la aceptación del proyecto deben revisarse por separado.

Lista de verificación de aceptación para compradores

¿Qué debe comprobarse antes del uso?

Inspeccione los largueros FRP

• Grietas
• Fisuras
• Delaminación
• Fibras expuestas
• Arañazos profundos
• Contaminación
• Humedad
• Deformación

Inspeccione los peldaños

Asegúrese de que los peldaños no presenten grietas, uniones sueltas, desgaste importante, deformación ni componentes faltantes.

Inspeccione el apoyo inferior / las bases

Compruebe que todos los componentes de apoyo inferiores estén completos y en buen estado, y asegúrese de que el piso o el terreno pueda proporcionar un apoyo estable.

Inspeccione la zona de apoyo superior

Compruebe la estructura superior de la escalera y asegúrese de que el lugar de trabajo disponga de un punto de apoyo superior adecuado para este tipo de escalera.

Compruebe la etiqueta del producto

Verifique que el modelo, la carga nominal, las advertencias, la identificación y cualquier estado de inspección o ensayo requerido sean legibles y trazables.

Limpieza, almacenamiento y transporte

Las escaleras aislantes FRP deben gestionarse como equipos de seguridad eléctrica y de acceso, y no tratarse como materiales de construcción ordinarios.

• Mantenga las superficies FRP limpias y secas
• Evite el contacto prolongado con aceite, productos químicos y otros contaminantes
• Proteja los largueros y los peldaños contra impactos durante el transporte
• No deje objetos pesados sobre la escalera durante el almacenamiento
• Evite la exposición prolongada e innecesaria a los rayos UV
• Almacene la escalera de modo que la estructura de longitud fija quede bien apoyada y no se doble
• Mantenga registros de inspección cuando sea necesario
• Realice inspecciones y ensayos periódicos según el procedimiento aplicable y los requisitos del producto

¿Cuándo debe retirarse la escalera del servicio?

Si existen dudas sobre la integridad mecánica o el estado eléctrico de la escalera, detenga su uso normal y solicite una inspección o evaluación.

Entre los motivos habituales se incluyen:

• Grietas o fisuras visibles en los largueros FRP
• Delaminación o fibras expuestas
• Daños graves por impacto
• Deformación visible de los largueros
• Peldaños sueltos, dañados o faltantes
• Uniones anómalas entre los largueros y los peldaños
• Daños graves en las bases o los apoyos inferiores
• Contaminación química intensa
• Efectos inciertos de la humedad o de daños en la superficie
• Identificación del modelo o de la carga ilegible
• Fallo de una inspección mecánica o eléctrica requerida

Protección contra caídas y uso de escaleras

Una escalera aislante aborda el acceso eléctrico, pero los trabajos en altura también pueden generar un riesgo de caída independiente.

La necesidad de un arnés de cuerpo completo, una eslinga, una línea de vida autorretráctil u otro sistema de protección contra caídas debe determinarse según la altura de trabajo, la tarea, la posición de trabajo y los requisitos aplicables del emplazamiento.

Salvo que la escalera haya sido diseñada, ensayada y documentada específicamente para ese fin, no debe considerarse automáticamente un punto de anclaje aprobado para detención de caídas.

Para equipos relacionados, consulteEPI de seguridad eléctrica.

Inspecciones previas al envío de JINPOWER

Para empresas de servicios públicos, contratistas EPC, compradores industriales y distribuidores, la inspección previa al envío se centra en comprobar que la escalera suministrada coincide con las especificaciones aprobadas.

• Tipo de producto
• Longitud de la escalera
• Superficie de los largueros FRP
• Rectitud de los largueros
• Cantidad de peldaños y uniones
• Estado del apoyo inferior
• Estructura superior
• Marcado del producto
• Logotipo / etiqueta del proyecto, cuando se requiera
• Embalaje
• Documentación técnica requerida

Si el proyecto exige ensayos dieléctricos, pruebas de carga mecánica, inspección por terceros, trazabilidad de lotes u otro requisito de aceptación, debe definirse antes de confirmar el pedido y comenzar la producción.

Configuración OEM y para proyectos

JINPOWER ofrece suministro para compras al por mayor y proyectos destinados a empresas de servicios públicos, contratistas EPC, compradores industriales y distribuidores de equipos de seguridad eléctrica.

Según la estructura confirmada de la escalera y los requisitos del proyecto, podemos definir:

• Longitud de la escalera
• Identificación del producto
• Etiquetas de seguridad
• Configuración de colores
• Marcado de serie / lote
• Logotipo / marca
• Embalaje para exportación
• Ficha técnica
• Plano aprobado
• Documentación de ensayos del proyecto

La personalización estética no modifica la clasificación eléctrica ni mecánica de la escalera. Cualquier requisito de rendimiento debe confirmarse mediante el diseño real del producto y la documentación de ensayos de respaldo.

¿Qué función cumple una escalera FRP en un sistema de seguridad eléctrica?

Una escalera FRP proporciona principalmente acceso vertical con largueros no conductores. Un proceso completo de mantenimiento eléctrico también puede requerir otros equipos de seguridad.

Entre los productos relacionados de JINPOWER se incluyenEscaleras y banquetas aislantes,Banquetas aislantes eléctricas,Alfombras aislantes de caucho para uso eléctrico,Detectores de tensiónyEPI de seguridad eléctrica.

¿Por qué elegir las escaleras aislantes FRP de un solo tramo de JINPOWER?

Especialización en acceso eléctrico

JINPOWER suministra escaleras aislantes, banquetas, detectores de tensión, alfombras de caucho, equipos de puesta a tierra y EPI eléctricos, por lo que la selección de una escalera puede considerarse como parte del conjunto más amplio de equipos del lugar de trabajo eléctrico.

Diseño claramente definido de un solo tramo

Este producto está diseñado para proporcionar acceso eléctrico de longitud fija; no se presenta como una escalera extensible ni telescópica.

Selección según la aplicación

Recomendamos seleccionar la escalera en función de la altura de acceso, la longitud física, la carga nominal, las condiciones de apoyo, los requisitos eléctricos y la documentación, en lugar de comprarla únicamente por su longitud en metros.

Documentación para proyectos B2B

Para licitaciones de empresas de servicios públicos y proyectos EPC, los planos, requisitos de ensayo, marcados, trazabilidad y documentación del proyecto se pueden confirmar antes de aprobar el pedido.

¿Qué debe incluir en su solicitud de cotización (RFQ)?

Preguntas frecuentes

¿Es una escalera extensible?

No. Este producto es una escalera aislante FRP de un solo tramo, con un tramo de longitud fija. No utiliza varios tramos deslizantes para ajustar su longitud.

¿Es una escalera telescópica?

No. Una escalera telescópica utiliza varios tramos encajados que se extienden y se retraen. Esta página corresponde a una escalera recta fija de un solo tramo.

¿Por qué usar FRP en lugar de una escalera de aluminio?

El aluminio es conductor. El FRP proporciona largueros no conductores, lo que lo hace más adecuado para muchos entornos de trabajo eléctrico en los que puede existir riesgo de contacto con partes expuestas energizadas.

¿El FRP significa que la escalera protege completamente al trabajador contra las descargas eléctricas?

No. Los largueros FRP son una parte del control de riesgos eléctricos. Es posible que sigan siendo necesarios el aislamiento, la verificación de tensión, la distancia de trabajo, los EPI, la puesta a tierra y otros procedimientos del emplazamiento.

¿La longitud de la escalera es igual a la altura de trabajo?

No. La longitud de la escalera es su longitud física. La altura de trabajo depende del ángulo de la escalera, la posición del trabajador, el nivel de apoyo permitido, el alcance del operario y la ubicación del equipo.

¿Cómo elijo la longitud correcta de la escalera?

Empiece por determinar la altura de acceso necesaria y las posiciones de apoyo superior e inferior disponibles. Después, confirme la longitud física de la escalera, su ángulo, la ruta de transporte y el espacio de almacenamiento.

¿Todas las escaleras FRP de JINPOWER cumplen IEC 61478?

No se debe hacer una declaración general de ese tipo. IEC 61478 tiene un ámbito específico para determinados diseños de escaleras aislantes utilizadas en trabajos en tensión. El cumplimiento debe confirmarse para el modelo exacto y estar respaldado por la documentación correspondiente.

¿Qué abarca EN 131?

La familia EN 131 aborda la terminología, las dimensiones, el diseño, los requisitos mecánicos, los ensayos, el marcado y las instrucciones de uso de escaleras portátiles. Cuando corresponda, los requisitos de aislamiento eléctrico deben revisarse por separado.

¿Se puede utilizar la propia escalera como punto de anclaje para detención de caídas?

No automáticamente. Salvo que la escalera esté diseñada, ensayada y documentada específicamente como punto de anclaje, el equipo de detención de caídas solo debe conectarse a un punto de anclaje aprobado, seleccionado de acuerdo con el procedimiento aplicable de protección contra caídas.

¿Puede JINPOWER personalizar la longitud de la escalera?

La longitud de la escalera y otros detalles del proyecto se pueden definir según el diseño confirmado, los requisitos mecánicos y eléctricos y la cantidad del pedido.

Solicite información y precios de escaleras aislantes FRP de un solo tramo

Si está buscando escaleras aislantes FRP para subestaciones, transformadores, patios de maniobra, mantenimiento de empresas de servicios públicos, instalaciones eléctricas industriales o proyectos EPC, envíe a JINPOWER los requisitos de acceso reales, en lugar de preguntar únicamente por una «escalera de fibra de vidrio de 5 m».

Indique la altura de acceso necesaria, la longitud de la escalera, la carga nominal, el entorno de trabajo, las condiciones de apoyo, los requisitos eléctricos, las normas aplicables, la cantidad y la documentación de ensayos necesaria.

A continuación, JINPOWER podrá confirmar la configuración adecuada de la escalera aislante FRP de un solo tramo antes de la cotización y la aprobación del proyecto.
