Mahsulotning asosiy jihatlari

• Bir seksiyali, uzunligi o‘zgarmas narvon konstruksiyasi
• Shisha tolali / FRP elektr tokini o‘tkazmaydigan yon relslar
• Elektr qurilmalariga kirish va ularga texnik xizmat ko‘rsatish uchun mo‘ljallangan
• Uzatish arqonlari, shkivlar yoki sirg‘aluvchi narvon seksiyalari mavjud emas
• Ma’lum kirish balandliklarida takroriy ishlar uchun sodda konstruksiya
• Podstansiyalar, taqsimlash qurilmalari maydonchalari, transformator inshootlari va sanoat elektr obyektlari uchun mos
• Narvon uzunligini tanlangan model va loyiha talablariga muvofiq muhokama qilish mumkin
• Loyiha yorliqlari, logotip, qadoqlash va texnik hujjatlarni tasdiqlangan talablarga muvofiq muhokama qilish mumkin

Qisqacha texnik xususiyatlar

Narvonning aniq uzunligi, ruxsat etilgan yuklamasi, rels profili, devor qalinligi, og‘irligi va elektr xususiyatlari tanlangan modelga bog‘liq. Buyurtma berishdan oldin bu qiymatlar yakuniy Texnik ma’lumotlar varag‘i va Tasdiqlangan chizmada aniqlashtirilishi kerak.

Tezkor tanlash bo‘yicha qo‘llanma

Narvon uzunligi, kirish balandligi va ish balandligi — turli tushunchalar

Bu to‘g‘ri izolyatsiyalovchi narvonni buyurtma qilishdan oldin aniqlashtirilishi kerak bo‘lgan eng muhim masalalardan biridir.

Narvon uzunligi

Narvon uzunligi — yon rels bo‘ylab o‘lchanadigan narvonning jismoniy uzunligi.

Kirish balandligi

Kirish balandligi — narvon mos yuqori tayanchga to‘g‘ri o‘rnatilganda ishchi yetib borishi mumkin bo‘lgan balandlik.

To‘g‘ri narvon odatda burchak ostida ishlatilgani sababli, uning uzunligi vertikal kirish balandligiga teng emas.

Ish balandligi

Ish balandligi — operator narvonning tasdiqlangan holatida turib, ishni amalda bajara oladigan balandlik.

Bu quyidagilarga ham bog‘liq:

• Ishchining bo‘yi
• Ruxsat etilgan turish holati
• Uskunaning joylashuvi
• Narvonning burchagi
• Obyektdagi tartib-qoidalar
• Yiqilishdan himoyalanish talablari

Narx so‘rovida faqat “5 m ish balandligi kerak” deb yozish o‘rniga, talab qilinadigan kirish balandligi va kutilayotgan narvon uzunligini ko‘rsatish ma’qul.

Bir seksiyali FRP izolyatsiyalovchi narvon nima?

Bir seksiyali FRP izolyatsiyalovchi narvon — elektr muhiti sharoitida vertikal kirish, tekshiruv va texnik xizmat ko‘rsatish uchun ishlatiladigan, uzunligi o‘zgarmas ko‘chma to‘g‘ri narvon.

“Bir seksiyali” degani narvon bitta asosiy, uzunligi o‘zgarmas seksiyadan iborat. Umumiy uzunlikni o‘zgartirish uchun bir nechta seksiyaning bir-biriga nisbatan sirg‘alishiga tayanmaydi.

Shu jihatdan u konstruksiyasi va mahsulotni tanlash hamda tekshirish tartibi bo‘yicha uzaytiriladigan narvon yoki teleskopik narvondan farq qiladi.

Uning asosiy vazifalari:

• Balandlikda joylashgan elektr uskunalariga chiqishni ta’minlash
• Elektr ish joylarida tok o‘tkazuvchi metall yon relslardan foydalanishga bo‘lgan ehtiyojni kamaytirish
• Talab qilinadigan balandlik oldindan ma’lum bo‘lgan joylarda uzunligi o‘zgarmas, sodda kirish yechimini ta’minlash

Nima uchun elektr ishlarida FRP yon relslari ishlatiladi?

Alyuminiy narvonlar yengil va qulay bo‘lgani uchun keng tarqalgan, biroq alyuminiy elektr tokini o‘tkazadi.

Ishchilar yoki narvon kuchlanish ostidagi elektr qismlariga tegib ketishi mumkin bo‘lgan joylarda, tok o‘tkazuvchi narvon ramasi qo‘shimcha xavf tug‘dirishi mumkin.

FRP yon relslari narvonning asosiy tok o‘tkazmaydigan konstruksiyasini ta’minlaydi va shu sababli ko‘plab elektr texnik xizmat muhitlari uchun mosroqdir.

Biroq FRP ishlatilishi kuchlanish, yaqinlashish masofasi, SHHV yoki elektr ishlarini bajarish tartib-qoidalariga e’tibor bermaslik mumkin degani emas.

Izolyatsiyalovchi narvon to‘liq elektr himoyasi tizimi emas

FRP narvon, avvalo, tok o‘tkazuvchi yon relslardan foydalanishni kamaytirgan holda kirish muammosini hal qiladi. U ish joyidagi barcha elektr yoki yiqilish xavflarini bartaraf etmaydi.

Ish turiga qarab, to‘liq xavfsizlik tizimi quyidagilarni ham talab qilishi mumkin:

• Elektr ta’minotidan ajratish
• Zarur hollarda Lockout / Tagout
• Kuchlanishni tekshirish
• Vaqtinchalik yerga ulash
• Minimal yaqinlashish masofasiga rioya qilish choralarini
• Elektrdan himoyalovchi qo‘lqoplar
• Izolyatsiyalovchi etiklar
• Elektrdan himoyalovchi gilamchalar
• Elektr yoyi / elektr xavflaridan himoyalovchi SHHV
• Yiqilishdan himoyalanish vositalari
• Tasdiqlangan ish tartib-qoidalari

Shu sababli narvon elektr qurilmalariga kirish va xavfsizlikni ta’minlashning to‘liq tizimidagi tarkibiy qismlardan biri sifatida qaralishi kerak.

Nima uchun bir seksiyali narvonni tanlash kerak?

Uzunligi o‘zgarmas, sodda konstruksiya

Ish joyida kirish balandligi ma’lum va takrorlanuvchi bo‘lsa, uzunligi o‘zgarmas narvonni ishlatish ko‘p seksiyali konstruksiyaga qaraganda osonroq bo‘lishi mumkin.

Harakatlanuvchi qismlar kamroq

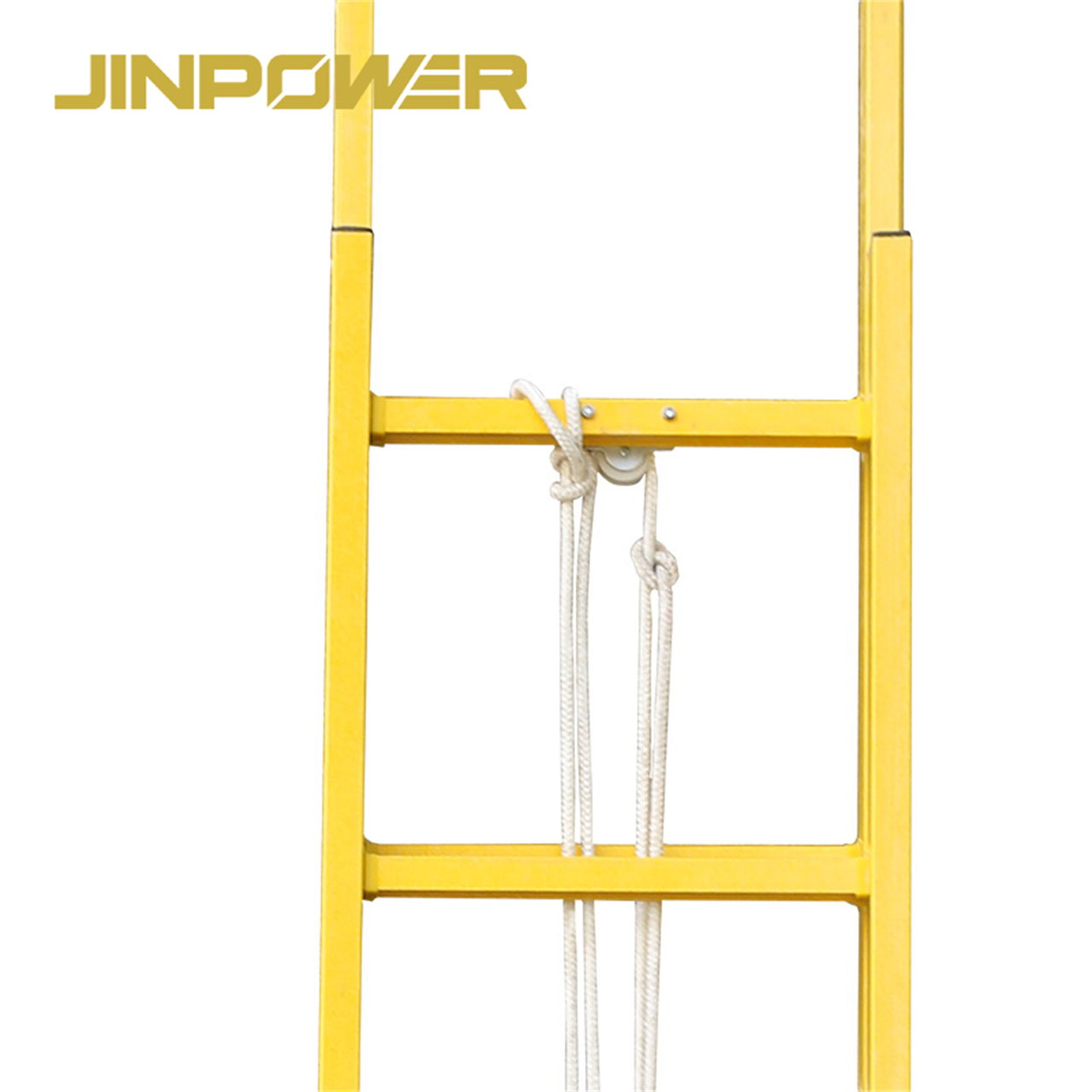

Bir seksiyali narvonda odatda uzaytirish qulflari, arqonlar, shkivlar yoki sirg‘aluvchi narvon seksiyalari bo‘lmaydi.

Shu sababli muntazam tekshiruvda yon relslar, pog‘onalar, rels va pog‘onalar birikmalari, oyoq tayanchlari va tayanch yuzalariga ko‘proq e’tibor qaratish mumkin.

Ishga tushirish oson

O‘zgarmas transformatorlar, podstansiya konstruksiyalari yoki sanoat elektr uskunalari atrofidagi takroriy ishlar uchun bir nechta narvon seksiyasini oldindan uzaytirmasdan narvonni joylashtirish mumkin.

Jismoniy uzunligi ma’lum

Narvon uzunligi o‘zgarmas bo‘lgani uchun xarid qilishdan oldin tashish, saqlash va obyektga olib kirish imkoniyatlarini tekshirish kerak.

Agar texnik xizmat ko‘rsatuvchi brigadaga muntazam ravishda keskin farq qiladigan balandliklarga chiqish kerak bo‘lsa, uzaytiriladigan yoki teleskopik narvon amaliyroq bo‘lishi mumkin.

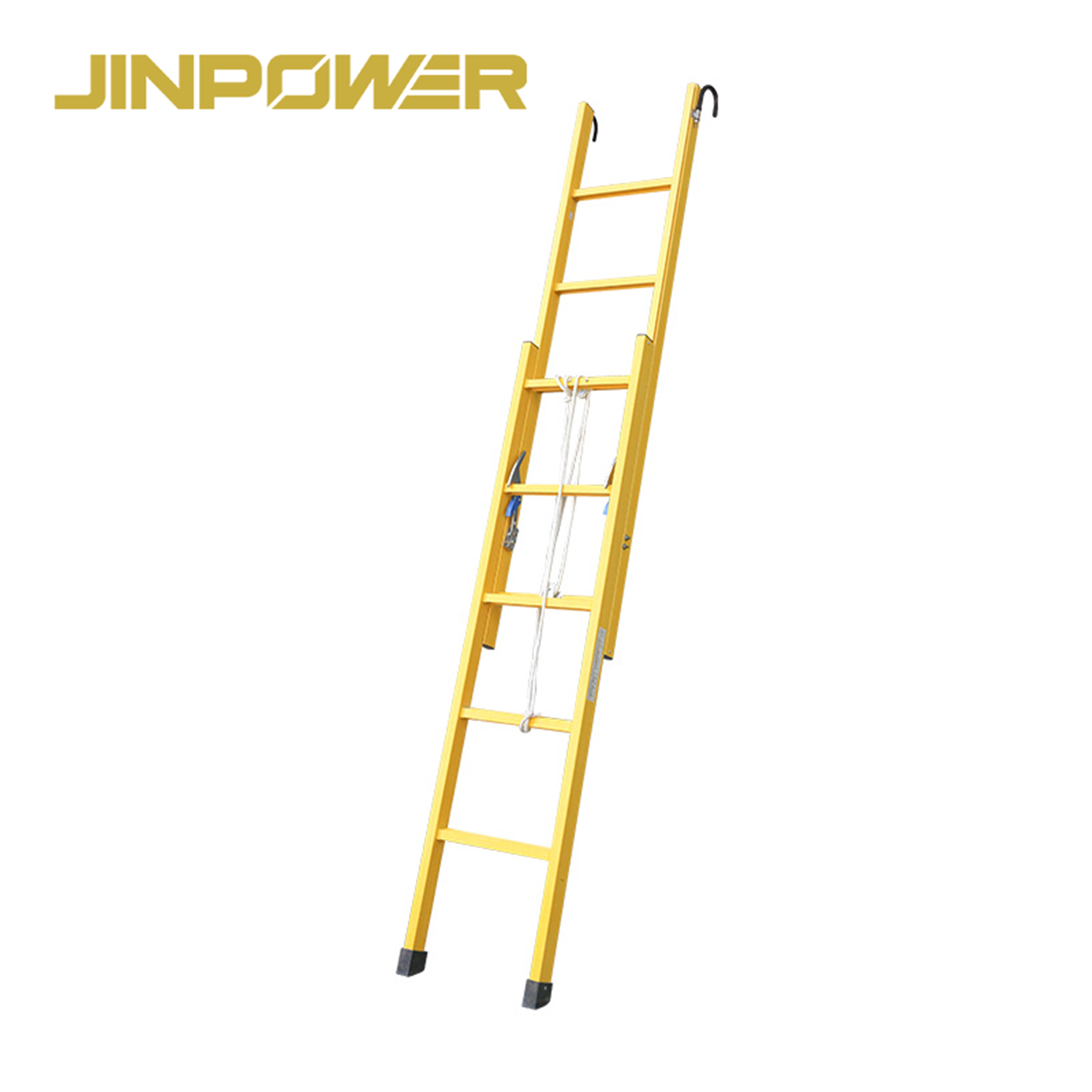

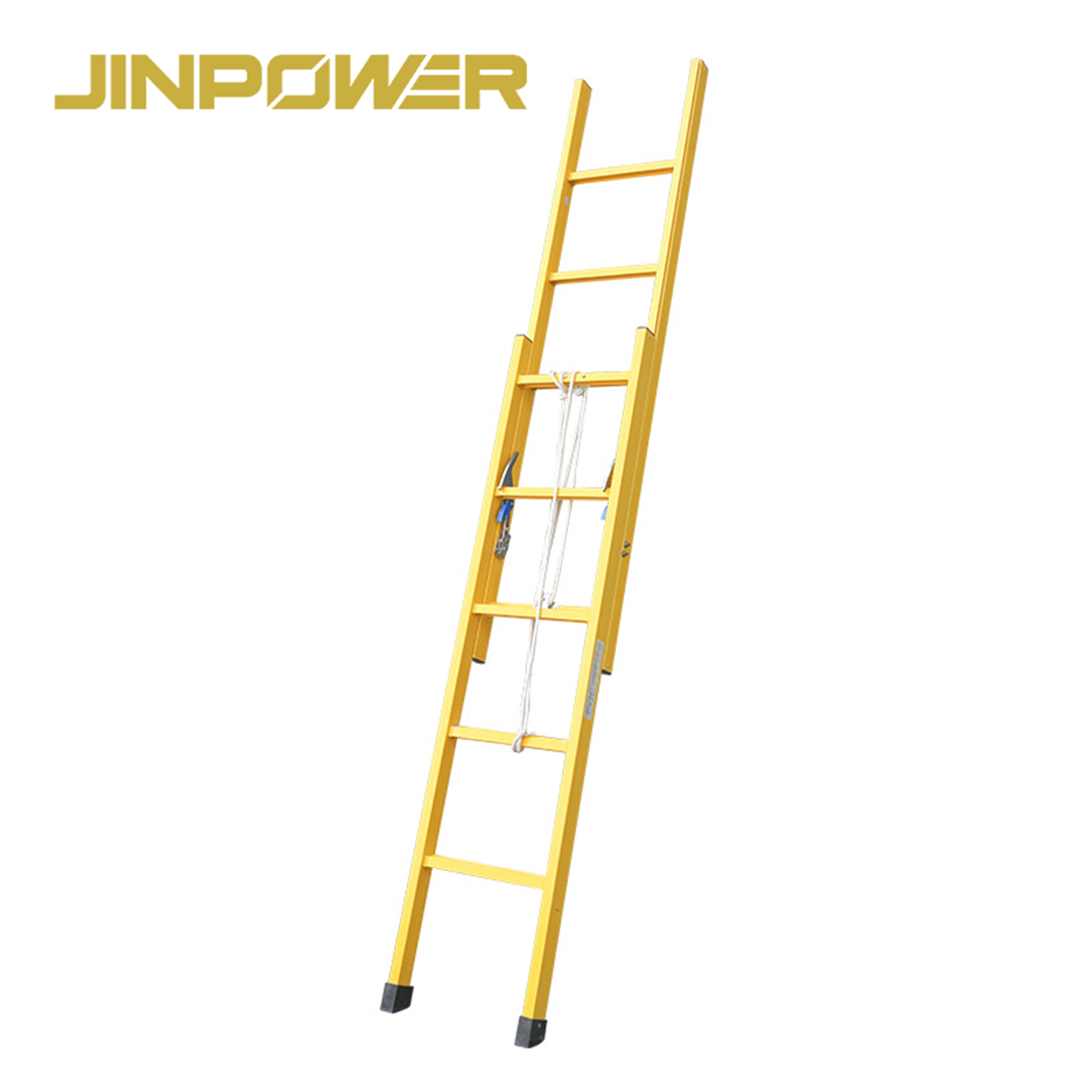

Bir seksiyali narvon va uzaytiriladigan narvon

Ulardan biri doim boshqasidan xavfsizroq degan oddiy qoida yo‘q. To‘g‘ri tanlov kirish balandligi, obyekt sharoitlari, tashish, tekshiruv va ish tartibiga bog‘liq.

Izolyatsiyalovchi narvon va izolyatsiyalovchi kursi

Agar asosiy talabingiz pastroqda joylashgan elektr uskunalari uchun barqaror platforma bo‘lsa, Elektr izolyatsiyalovchi kursi sahifamizni ko‘ring.

Mos narvon bilan ta’minlanishi kerak bo‘lgan balandlikka chiqish uchun kursilar, qutilar yoki boshqa vaqtinchalik tayanchlarni ustma-ust qo‘ymang.

Bir seksiyali FRP izolyatsiyalovchi narvonning asosiy tuzilishi

FRP yon relslari

Yon relslar narvonning uzunligi bo‘ylab joylashgan asosiy yuk ko‘taruvchi konstruksiya va eng muhim izolyatsiyalovchi konstruktiv qism hisoblanadi.

Xarid qilish va uzoq muddat foydalanish jarayonida xaridorlar faqat material nomini emas, FRP yuzasining holatini ham tekshirishi kerak.

Pog‘onalar

Pog‘onalar ko‘tarilish va joylashish vaqtida ishchini ushlab turadi.

Tanlangan narvon konstruksiyasiga muvofiq pog‘onalar materiali, oralig‘i, yuzasining holati va har bir pog‘onaning yon relslarga ulanishini tekshiring.

FRP relslari butun ko‘rinsa ham, bo‘shashgan, yorilgan yoki jiddiy shikastlangan pog‘ona narvonni odatdagi foydalanishdan chiqarish uchun asos bo‘ladi.

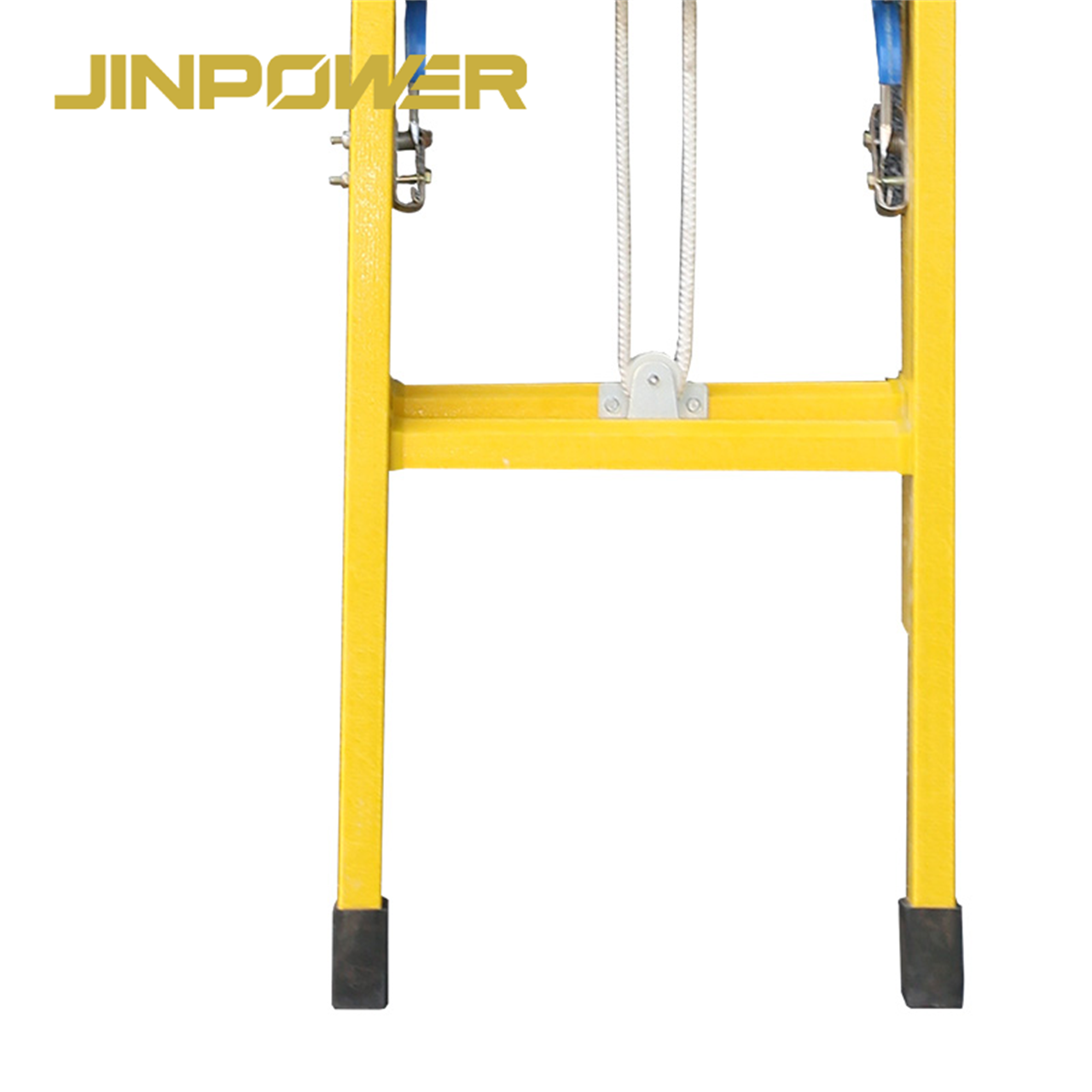

Pastki tayanch / oyoq qismlari

Pastki tayanch nuqtalari narvonning yerda yoki polda barqaror turishiga yordam beradi.

Oyoq qismlari yoki sirpanishga qarshi aniq konfiguratsiya tanlangan narvon modeliga bog‘liq va tasdiqlangan chizmada tekshirilishi kerak.

Yuqori tayanch sohasi

To‘g‘ri narvon mos yuqori tayanch nuqtasiga tayanadi. Shu sababli xaridorlar va foydalanuvchilar narvon konstruksiyasini ham, u tiraladigan sirt yoki konstruksiyani ham hisobga olishi kerak.

Mahsulot identifikatsiyasi

Kommunal xizmatlar va EPC loyihalari uchun mahsulot identifikatsiyasi model, ruxsat etilgan yuklama, ishlab chiqaruvchi ma’lumotlari, ogohlantirish yorlig‘i, seriya yoki partiya identifikatsiyasi va loyihaga xos boshqa belgilarni o‘z ichiga olishi mumkin.

To‘g‘ri FRP izolyatsiyalovchi narvonni qanday tanlash kerak?

1. Talab qilinadigan kirish balandligini aniqlang

Ishchi chiqishi kerak bo‘lgan haqiqiy uskuna yoki konstruksiyadan boshlang. Masalan, transformator qismi, portal konstruksiyasi, shina konstruksiyasi yoki balandlikda joylashgan boshqa elektr uskunasi.

2. Narvon uzunligini aniqlang

Bir seksiyali narvonning jismoniy uzunligi o‘zgarmas bo‘ladi, shuning uchun ishlab chiqarishdan oldin kerakli uzunlikni tasdiqlash zarur.

Juda kalta narvon kerakli kirishni ta’minlamaydi. Keragidan uzun narvonni tashish, saqlash va joylashtirish qiyinroq bo‘lishi mumkin.

3. Ruxsat etilgan yuklamani tasdiqlang

Yuklama talabini faqat ishchining tana vazniga qarab hisoblamang.

Ishchi yuklamasiga quyidagilar ham kirishi mumkin:

• Asboblar kamari
• Sinov asboblari
• Qo‘l asboblari
• Ko‘chma uskunalar
• O‘zi bilan olib yuriladigan boshqa buyumlar

Xarid qilinayotgan aynan shu model uchun ruxsat etilgan yuklama va mexanik sinovga oid tasdiqlovchi ma’lumotlar tekshirilishi kerak.

4. Ish muhitini tekshiring

Yopiq podstansiyalar, ochiq taqsimlash qurilmalari maydonchalari va sanoat obyektlaridagi sharoitlar bir-biridan keskin farq qilishi mumkin.

Quyidagilarni hisobga oling:

• Pol yoki yer holati
• Namlik
• Loy
• Moy yoki kimyoviy moddalar bilan ifloslanish
• UV nurlanishi
• Elektr xavfsizligi bo‘yicha masofa
• O‘rnatish uchun mavjud joy
• Tashish yo‘nalishi

5. Tayanch sharoitlarini tasdiqlang

Bir seksiyali to‘g‘ri narvon o‘z-o‘zidan turadigan platforma emas.

Ish joyida mos pastki sirt va yuqori tayanch nuqtasi bo‘lishi kerak. Keyin narvon tegishli tartib-qoidalarga muvofiq joylashtirilishi va mahkamlanishi lozim.

6. Elektr talablarini tasdiqlang

Agar tenderda dielektrik sinov, izolyatsiya talablari yoki kuchlanish ostida ishlashga oid muayyan standart talab qilinsa, aniq standart, sinov usuli va qabul qilish mezonlarini narx so‘roviga kiriting.

7. Kerakli hujjatlarni tasdiqlang

• Texnik ma’lumotlar varag‘i
• Tasdiqlangan chizma
• Mexanik sinov hisoboti
• Zarur bo‘lganda elektr sinov hujjatlari
• COC / tekshiruv hujjati
• Mahsulot markirovkasi
• Kuzatuvchanlik ma’lumotlari

Narvon barqarorligi faqat FRP materialiga bog‘liq emas

FRP elektr o‘tkazuvchanligi muammosini hal qilishga yordam beradi, ammo narvonni avtomatik ravishda barqaror qilmaydi.

Barqarorlik quyidagilarga ham bog‘liq:

• Pastki tayanch
• Oyoq qismlarining holati
• Yer yoki polning barqarorligi
• Yuqori tayanch nuqtasi
• Relslarning to‘g‘riligi
• Pog‘onalarning butunligi
• Narvonning joylashuvi
• Mahkamlash usuli

Yon relslari yaxshi izolyatsiyalovchi xususiyatlarga ega bo‘lsa ham, sirpanchiq, notekis yoki beqaror sirtga qo‘yilgan narvon jiddiy yiqilish xavfini tug‘dirishi mumkin.

Nima uchun FRP yuzasining holati muhim?

Elektr narvoni uchun xaridorlar faqat “shisha tolali” yoki “FRP” degan yozuvga qarab qolmasligi kerak. Tashish, saqlash va foydalanish davomida yuza holati muhim ahamiyatga ega.

Tekshirilishi kerak bo‘lgan muhim belgilar:

• Yoriqlar
• Darzlar
• Qatlamlarning ajralishi
• Ochiq tolalar
• Chuqur tirnalishlar
• Zarba shikastlari
• Kimyoviy shikastlanish
• Kuchli ifloslanish
• Namlik
• UV ta’siri yoki sirtning ko‘rinadigan darajada yemirilishi

Shikast mexanik mustahkamlikka yoki elektr holatiga ta’sir qiladimi, degan savolga javob aniq bo‘lmasa, narvonni odatdagi foydalanishdan chiqarib, tegishli tekshiruv tartibiga muvofiq baholatish kerak.

Asosiy qo‘llanilish sohalari

Podstansiya va taqsimlash qurilmalari maydonchalariga chiqish

FRP izolyatsiyalovchi narvonlar texnik xodimlar podstansiyalar va taqsimlash qurilmalari maydonchalaridagi baland uskunalarga chiqishi kerak bo‘lgan joylarda keng qo‘llanadi.

Odatdagi ishlar ajratgichlar, asboblar, shina konstruksiyalari va balandlikdagi boshqa qismlarni tekshirish yoki ularga texnik xizmat ko‘rsatishni o‘z ichiga olishi mumkin.

Transformatorlar va elektr ta’minoti inshootlari

Transformator inshootlarida turli balandliklarda joylashgan yordamchi uskunalar, asboblar va ulanish nuqtalari bo‘lishi mumkin.

Talab qilinadigan kirish holati oldindan aniq belgilangan joylarda uzunligi o‘zgarmas narvon yaxshi samara beradi.

Elektr uzatish va taqsimlash tarmoqlariga texnik xizmat ko‘rsatish

FRP narvonlar elektr uzatish va taqsimlash tarmoqlariga texnik xizmat ko‘rsatishda balandlikdagi elektr uskunalariga chiqishni ta’minlashi mumkin, bunda narvon turi, tayanch usuli, elektr xavfsizligi bo‘yicha masofalar va obyekt tartib-qoidalari ishga mos bo‘lishi kerak.

Portal va balandlikdagi uskunalar

Podstansiya portallari va boshqa baland konstruksiyalarga vaqtinchalik vertikal kirish talab qilinishi mumkin.

Ish boshlanishidan oldin kirish balandligi va tayanch nuqtalari ma’lum bo‘lsa, bir seksiyali narvon ayniqsa qulaydir.

Sanoat elektr uskunalariga texnik xizmat ko‘rsatish

Zavodlar, konlar, elektr uskunalari xonalari va sanoat elektr ta’minoti obyektlarida elektr tekshiruvi va texnik xizmat ko‘rsatish paytida tok o‘tkazmaydigan narvondan foydalanish talab qilinishi mumkin.

Elektr uskunalari yaqinidagi qurilish ishlari

Elektr qurilmalari yaqinida qurilish va ishga tushirish-sozlash ishlari olib borilganda, FRP yon relslari ish joyiga tok o‘tkazuvchi metall narvon konstruksiyasini olib kirishdan qochishga yordam beradi.

Ishning o‘zi baribir obyektning Elektr xavflarini baholash hujjati va tasdiqlangan ish tartibiga muvofiq bajarilishi kerak.

IEC 61478 standartini qanday tushunish kerak?

IEC 61478 — kuchlanish ostida ishlashda qo‘llaniladigan ayrim izolyatsiyalovchi narvonlar uchun muhim standart, biroq uning qamrov doirasi muayyan turdagi mahsulotlar bilan cheklangan.

IEC 61478 elektr qurilmalarida 1,000 V AC va undan yuqori yoki 1,500 V DC va undan yuqori kuchlanishda kuchlanish ostida ishlash uchun ishlatiladigan, belgilangan sintetik izolyatsiyalovchi narvon konstruksiyalariga taalluqlidir.

Uning doirasiga uzaytirish qismiga ega bo‘lgan, to‘liq izolyatsiyalangan, biriktirma yoki ilgakli narvonlar kabi muayyan konstruksiyalar, shuningdek, izolyatsiyalovchi va tok o‘tkazuvchi seksiyalarning ayrim kombinatsiyalari kiradi.

Demak, narvon izolyatsiyalovchi materialdan tayyorlanganining o‘zi bilan IEC 61478 har qanday uzunligi o‘zgarmas, bir seksiyali FRP narvonga avtomatik tarzda tatbiq etilmaydi.

Loyiha IEC 61478 talab qilsa, quyidagilarni tasdiqlang:

• Narvonning aniq konstruksiyasi
• Ko‘zda tutilgan kuchlanish ostida ishlash sohasi
• Konstruksiya standart qamroviga kirishi yoki kirmasligi
• Sinov usuli
• Yetkazib beriladigan aynan shu modelga tegishli sinov hisoboti

Muvofiqlik haqida faqat muayyan narvon modeli va tasdiqlovchi hujjatlar bunday da’voni asoslagan taqdirdagina bayon qilish mumkin.

EN 131 va elektr izolyatsiyalovchi narvonlarga qo‘yiladigan talablar

EN 131 standartlari turkumi ko‘chma narvonlarga oid atamalar, o‘lchamlar, umumiy konstruksiya, mexanik talablar, sinovlar, markirovka va foydalanuvchi yo‘riqnomalarini qamrab oladi.

Bu mexanik talablar elektr izolyatsiyasi yoki kuchlanish ostida ishlash talablaridan alohida ko‘rib chiqilishi kerak.

Yevropa loyihalarida narvonda “EN sertifikati bormi?” debgina so‘ramang. Loyiha uchun aynan qaysi mexanik va elektr talablari zarurligini belgilang.

AQSh OSHA talablari haqida nima deyish mumkin?

AQShda umumiy sanoat ishlarida OSHA xodim yoki narvon ochiq kuchlanish ostidagi qismlarga tegib ketishi mumkin bo‘lgan hollarda ko‘chma narvonlarning tok o‘tkazmaydigan yon relslarga ega bo‘lishini talab qiladi.

Bu elektr muhitlarida shisha tolali yon relslardan foydalanishni qo‘llab-quvvatlaydi, biroq narvonni “OSHA Certified” deb reklama qilish mumkin degani emas.

OSHA talablari ish joyida foydalanish va xavfsizlik amaliyotlariga taalluqli. Mahsulot konstruksiyasi, mexanik ko‘rsatkichlari, elektr sinovlari va loyiha tomonidan qabul qilinishi esa alohida ko‘rib chiqilishi kerak.

Xaridor uchun qabul qilish tekshiruv ro‘yxati

Foydalanishdan oldin nimalarni tekshirish kerak?

FRP yon relslarini tekshiring

• Yoriqlar
• Darzlar
• Qatlamlarning ajralishi
• Ochiq tolalar
• Chuqur tirnalishlar
• Ifloslanish
• Namlik
• Deformatsiya

Pog‘onalarni tekshiring

Pog‘onalarda yoriq, bo‘shashgan birikma, jiddiy yeyilish, deformatsiya yoki yetishmayotgan qismlar yo‘qligiga ishonch hosil qiling.

Pastki tayanch / oyoq qismlarini tekshiring

Barcha pastki tayanch qismlari joyida va yaxshi holatda ekanini tekshiring, shuningdek pol yoki yer barqaror tayanch bera olishiga ishonch hosil qiling.

Yuqori tayanch sohasini tekshiring

Narvonning yuqori qismini tekshiring va ish joyida ushbu turdagi narvon uchun mos yuqori tayanch nuqtasi mavjudligiga ishonch hosil qiling.

Mahsulot yorlig‘ini tekshiring

Model, ruxsat etilgan yuklama, ogohlantirishlar, identifikatsiya ma’lumotlari hamda talab qilinadigan tekshiruv yoki sinov holati aniq va kuzatish mumkin bo‘lgan tarzda ko‘rsatilganini tekshiring.

Tozalash, saqlash va tashish

FRP izolyatsiyalovchi narvonlarga oddiy qurilish materiali sifatida emas, elektr xavfsizligi uskunasi va kirish uskunasi sifatida munosabatda bo‘lish kerak.

• FRP yuzalarini toza va quruq saqlang
• Moy, kimyoviy moddalar va boshqa ifloslantiruvchi moddalar bilan uzoq vaqt tegib turishiga yo‘l qo‘ymang
• Tashish vaqtida yon relslar va pog‘onalarni zarbalardan himoya qiling
• Saqlash vaqtida narvon ustida og‘ir buyumlar qoldirmang
• UV nurlari ostida keraksiz uzoq muddat qoldirmang
• Uzunligi o‘zgarmas konstruksiya to‘g‘ri tayanchlangan va egilmaydigan tarzda saqlang
• Talab qilingan hollarda tekshiruv qaydlarini yuriting
• Tegishli tartib va mahsulot talablariga muvofiq davriy tekshiruv hamda sinovlarni o‘tkazing

Narvon qachon foydalanishdan chiqarilishi kerak?

Narvonning mexanik butunligi yoki elektr holati haqida shubha tug‘ilsa, undan odatdagi foydalanishni to‘xtating va tekshiruv yoki baholashni tashkil qiling.

Odatdagi sabablar quyidagilarni o‘z ichiga oladi:

• FRP relslardagi ko‘rinadigan yoriqlar yoki darzlar
• Qatlamlarning ajralishi yoki ochiq tolalar
• Jiddiy zarba shikasti
• Relslarning ko‘rinadigan deformatsiyasi
• Bo‘shashgan, shikastlangan yoki yetishmayotgan pog‘onalar
• Rels va pog‘onalar orasidagi noodatiy birikmalar
• Oyoq qismlari yoki pastki tayanchlarning jiddiy shikastlanishi
• Kuchli kimyoviy ifloslanish
• Namlik yoki sirt shikastining ta’siri noma’lumligi
• Model yoki yuklama haqidagi ma’lumotlar o‘qilmasligi
• Majburiy mexanik yoki elektr tekshiruvidan o‘ta olmaslik

Yiqilishdan himoyalanish va narvondan foydalanish

Izolyatsiyalovchi narvon elektr qurilmalariga kirishni ta’minlaydi, biroq balandlikda ishlash alohida yiqilish xavfini ham tug‘dirishi mumkin.

To‘liq tana kamari, bog‘lovchi tasma, o‘z-o‘zidan tortiluvchi xavfsizlik trosi yoki boshqa yiqilishdan himoya tizimiga ehtiyoj ish balandligi, vazifa, ish holati va tegishli obyekt talablariga qarab aniqlanishi kerak.

Agar narvon aynan shu maqsad uchun maxsus loyihalanmagan, sinovdan o‘tkazilmagan va hujjatlashtirilmagan bo‘lsa, narvonning o‘zini yiqilishni to‘xtatuvchi tizimning tasdiqlangan anker nuqtasi deb avtomatik ravishda qabul qilmaslik kerak.

Tegishli uskunalar uchun Elektr xavfsizligi SHHV sahifasini ko‘ring.

JINPOWER jo‘natishdan oldingi tekshiruvlari

Kommunal xizmatlar, EPC pudratchilari, sanoat xaridorlari va distribyutorlar uchun jo‘natishdan oldingi tekshiruvlar haqiqiy narvon Tasdiqlangan spetsifikatsiyaga mos kelishini ta’minlashga qaratiladi.

• Mahsulot turi
• Narvon uzunligi
• FRP relslarining yuzasi
• Relslarning to‘g‘riligi
• Pog‘onalar soni va birikmalari
• Pastki tayanch holati
• Yuqori konstruksiya
• Mahsulot markirovkasi
• Zarur hollarda logotip / loyiha yorlig‘i
• Qadoqlash
• Talab qilinadigan texnik hujjatlar

Agar loyihada dielektrik sinov, mexanik yuklama sinovi, uchinchi tomon tekshiruvi, partiya kuzatuvchanligi yoki boshqa qabul qilish talabi bo‘lsa, buyurtma tasdiqlanishi va ishlab chiqarishdan oldin ularni belgilash kerak.

OEM va loyiha konfiguratsiyasi

JINPOWER kommunal xizmatlar, EPC pudratchilari, sanoat xaridorlari va elektr xavfsizligi distribyutorlari uchun ulgurji xaridlar va loyiha asosidagi ta’minotni qo‘llab-quvvatlaydi.

Tasdiqlangan narvon konstruksiyasi va loyiha talablariga qarab quyidagilarni muhokama qilishimiz mumkin:

• Narvon uzunligi
• Mahsulot identifikatsiyasi
• Xavfsizlik yorliqlari
• Rang konfiguratsiyasi
• Seriya / partiya markirovkasi
• Logotip / brending
• Eksport qadoqlashi
• Texnik ma’lumotlar varag‘i
• Tasdiqlangan chizma
• Loyiha sinov hujjatlari

Tashqi ko‘rinishga oid moslashtirish narvonning elektr yoki mexanik ko‘rsatkichlarini o‘zgartirmaydi. Har qanday ishlash talabi haqiqiy mahsulot konstruksiyasi va tasdiqlovchi sinov hujjatlari orqali tasdiqlanishi kerak.

FRP narvon elektr xavfsizligi tizimiga qanday mos keladi?

FRP narvon, asosan, tok o‘tkazmaydigan yon relslari bilan vertikal kirishni ta’minlaydi. Elektr uskunalariga to‘liq texnik xizmat ko‘rsatish jarayonida boshqa xavfsizlik uskunalari ham talab qilinishi mumkin.

JINPOWER’ning tegishli mahsulotlari: Izolyatsiyalangan narvonlar va kursilar, Elektr izolyatsiyalovchi kursilar, Elektr izolyatsiyalovchi rezina gilamchalar, Kuchlanish detektorlari va Elektr xavfsizligi SHHV.

Nima uchun JINPOWER bir seksiyali FRP izolyatsiyalovchi narvonlarini tanlash kerak?

Elektr qurilmalariga kirishga ixtisoslashgan

JINPOWER izolyatsiyalovchi narvonlar, kursilar, kuchlanish detektorlari, rezina gilamchalar, yerga ulash uskunalari va elektr SHHVlarini yetkazib beradi. Shu bois narvon tanlovini kengroq elektr ish joyi sharoitlari doirasida ko‘rib chiqish mumkin.

Bir seksiyali konstruksiyaning aniq vazifasi

Bu mahsulot uzaytiriladigan yoki teleskopik narvon sifatida emas, elektr uskunalariga uzunligi o‘zgarmas kirish vositasi sifatida ishlab chiqilgan.

Qo‘llanilish sohasiga qarab tanlash

Narvonni faqat metr ko‘rsatkichiga qarab sotib olish o‘rniga, kirish balandligi, jismoniy uzunligi, ruxsat etilgan yuklama, tayanch sharoitlari, elektr talablari va hujjatlarga qarab tanlashni tavsiya qilamiz.

B2B loyihalari uchun hujjatlar

Kommunal xizmatlar tenderlari va EPC loyihalari uchun chizmalar, sinov talablari, markirovka, kuzatuvchanlik va loyiha hujjatlarini buyurtma tasdiqlanishidan oldin kelishib olish mumkin.

Narx so‘roviga nimalarni kiritish kerak?

Ko‘p so‘raladigan savollar

Bu uzaytiriladigan narvonmi?

Yo‘q. Bu bitta, uzunligi o‘zgarmas seksiyaga ega bir seksiyali FRP izolyatsiyalovchi narvon. Uzunligini sozlash uchun bir nechta sirg‘aluvchi seksiyadan foydalanmaydi.

Bu teleskopik narvonmi?

Yo‘q. Teleskopik narvonda ichma-ich joylashgan bir nechta seksiya uzaytiriladi va qisqartiriladi. Bu sahifa uzunligi o‘zgarmas, bir seksiyali to‘g‘ri narvon haqida.

Nima uchun alyuminiy narvon o‘rniga FRP ishlatiladi?

Alyuminiy tok o‘tkazadi. FRP tok o‘tkazmaydigan yon relslarni ta’minlaydi va shu sababli ochiq kuchlanish ostidagi qismlarga tegib ketish xavfi mavjud bo‘lgan ko‘plab elektr ish muhitlari uchun mosroqdir.

FRP narvon ishchini elektr toki urishidan to‘liq himoya qiladi deganimi?

Yo‘q. FRP yon relslari elektr xavfini nazorat qilish choralarining bir qismidir. Elektr ta’minotidan ajratish, kuchlanishni tekshirish, ish masofasi, SHHV, yerga ulash va boshqa obyekt tartib-qoidalari baribir talab qilinishi mumkin.

Narvon uzunligi ish balandligiga tengmi?

Yo‘q. Narvon uzunligi — uning jismoniy uzunligi. Ish balandligi esa narvon burchagi, ishchining holati, ruxsat etilgan turish balandligi, operatorning yetib borish imkoniyati va uskunaning joylashuviga bog‘liq.

To‘g‘ri narvon uzunligini qanday tanlash mumkin?

Talab qilinadigan kirish balandligi hamda mavjud yuqori va pastki tayanch nuqtalarini aniqlashdan boshlang. Keyin narvonning jismoniy uzunligi, burchagi, tashish yo‘nalishi va saqlash joyini tasdiqlang.

Har bir JINPOWER FRP narvoni IEC 61478 talablariga javob beradimi?

Bunday umumiy da’vo berilmasligi kerak. IEC 61478 standarti kuchlanish ostida ishlatishga mo‘ljallangan ayrim izolyatsiyalovchi narvon konstruksiyalariga xos doiraga ega. Muvofiqlik aynan shu model uchun tasdiqlanishi va tegishli hujjatlar bilan asoslanishi kerak.

EN 131 nimalarni qamrab oladi?

EN 131 standartlari turkumi ko‘chma narvonlarga oid atamalar, o‘lchamlar, konstruksiya, mexanik talablar, sinovlar, markirovka va foydalanuvchi yo‘riqnomalarini qamrab oladi. Zarur bo‘lganda elektr izolyatsiyasi talablari alohida ko‘rib chiqilishi kerak.

Narvonning o‘zini yiqilishni to‘xtatuvchi tizimning anker nuqtasi sifatida ishlatish mumkinmi?

Avtomatik ravishda mumkin emas. Agar narvon anker nuqtasi sifatida maxsus ishlab chiqilmagan, sinovdan o‘tkazilmagan va hujjatlashtirilmagan bo‘lsa, yiqilishni to‘xtatuvchi uskunani faqat tegishli yiqilishdan himoyalanish tartibiga muvofiq tanlangan tasdiqlangan ankerga ulash kerak.

JINPOWER narvon uzunligini moslashtira oladimi?

Narvon uzunligi va loyihaning boshqa tafsilotlarini tasdiqlangan narvon konstruksiyasi, mexanik talablar, elektr talablari va buyurtma miqdoriga muvofiq muhokama qilish mumkin.

Bir seksiyali FRP izolyatsiyalovchi narvon haqida ma’lumot va narx so‘rang

Agar podstansiyalar, transformatorlar, taqsimlash qurilmalari maydonchalari, kommunal xizmatlarga texnik xizmat ko‘rsatish, sanoat elektr inshootlari yoki EPC loyihalari uchun FRP izolyatsiyalovchi narvonlar xarid qilayotgan bo‘lsangiz, JINPOWER’ga faqat “5 m shisha tolali narvon” deb so‘rash o‘rniga, haqiqiy kirish talablaringizni yuboring.

Talab qilinadigan kirish balandligi, narvon uzunligi, ruxsat etilgan yuklama, ish muhiti, tayanch sharoitlari, elektr talablari, qo‘llaniladigan standartlar, miqdor va talab qilinadigan sinov hujjatlarini taqdim eting.

Shunda JINPOWER narx taklifi va loyiha tasdiqlanishidan oldin mos bir seksiyali FRP izolyatsiyalovchi narvon konfiguratsiyasini tasdiqlashi mumkin.
