නිෂ්පාදන විශේෂාංග

• එක් කොටසකින් යුත්, ස්ථාවර දිගකින් යුතු ඉණිමං සැලසුම
• ෆයිබර්ග්ලාස් / FRP වලින් සාදන ලද විද්‍යුත් සන්නායක නොවන පැති රේල්
• විදුලි උපකරණ වෙත ප්‍රවේශ වීම සහ නඩත්තු කටයුතු සඳහා නිර්මාණය කර ඇත
• දිගු කිරීමේ කඹ, පුලි හෝ ලිස්සා යන ඉණිමං කොටස් නොමැත
• දන්නා ප්‍රවේශ උසක නැවත නැවත සිදු කරන වැඩ සඳහා සරල ව්‍යුහය
• උපපොළ, ස්විච්යාඩ්, ට්‍රාන්ස්ෆෝමර් පහසුකම් සහ කාර්මික විදුලි ස්ථාන සඳහා සුදුසුය
• තෝරාගත් මාදිලිය සහ ව්‍යාපෘති අවශ්‍යතාව අනුව ඉණිමං දිග සාකච්ඡා කළ හැක
• තහවුරු කළ අවශ්‍යතා අනුව ව්‍යාපෘති ලේබල්, ලාංඡනය, ඇසුරුම්කරණය සහ තාක්ෂණික ලේඛන සාකච්ඡා කළ හැක

කෙටි තාක්ෂණික පිරිවිතර

නිශ්චිත ඉණිමං දිග, නියමිත බර, රේල් පැතිකඩ, බිත්ති ඝනකම, බර සහ විදුලි ක්‍රියාකාරිත්වය තෝරාගත් මාදිලිය මත රඳා පවතී. ඇණවුම් කිරීමට පෙර මෙම අගයන් අවසන් තාක්ෂණික දත්ත පත්‍රිකාව සහ අනුමත ඇඳීම තුළ තහවුරු කළ යුතුය.

කෙටි තේරීම් මාර්ගෝපදේශය

ඉණිමං දිග, ප්‍රවේශ උස සහ වැඩ කරන උස එකිනෙකට වෙනස් වේ

සෘජු විදුලි පරිවාරක ඉණිමඟක් ඇණවුම් කිරීමට පෙර තහවුරු කළ යුතු වැදගත්ම කරුණුවලින් එකකි මෙය.

ඉණිමං දිග

ඉණිමං දිග යනු පැති රේල් දිගේ මනින ඉණිමඟේ භෞතික දිගයි.

ප්‍රවේශ උස

ප්‍රවේශ උස යනු සුදුසු ඉහළ ආධාරකයකට නිවැරදිව හේත්තු කර ඇති විට ඉණිමඟ භාවිතයෙන් සේවකයාට ළඟා විය හැකි උසයි.

සෘජු ඉණිමඟක් සාමාන්‍යයෙන් කෝණයකින් භාවිත කරන බැවින්, ඉණිමං දිග සිරස් ප්‍රවේශ උසට සමාන නොවේ.

වැඩ කරන උස

වැඩ කරන උස යනු ඉණිමඟේ අනුමත ස්ථානයක සිට ක්‍රියාකරුට සැබවින්ම කාර්යය කළ හැකි උසයි.

එය පහත කරුණු මතද රඳා පවතී:

• සේවකයාගේ උස
• අවසර ලත් සිටගෙන සිටින ස්ථානය
• උපකරණයේ පිහිටීම
• ඉණිමඟේ කෝණය
• ස්ථාන ක්‍රියාපටිපාටිය
• වැටීම් ආරක්ෂණ අවශ්‍යතා

RFQ එකක් සඳහා “මට වැඩ කරන මීටර් 5ක උසක් අවශ්‍යයි” යනුවෙන් පමණක් සඳහන් කරනවාට වඩා, අවශ්‍ය ප්‍රවේශ උස සහ අපේක්ෂිත ඉණිමං දිග යන දෙකම ලබා දීම වඩාත් සුදුසුය.

එක් කොටසකින් යුත් FRP විදුලි පරිවාරක ඉණිමඟක් යනු කුමක්ද?

එක් කොටසකින් යුත් FRP විදුලි පරිවාරක ඉණිමඟක් යනු විදුලි පරිසරවල සිරස් ප්‍රවේශය, පරීක්ෂා කිරීම සහ නඩත්තු කිරීම සඳහා භාවිත කරන ස්ථාවර දිගකින් යුතු, රැගෙන යා හැකි සෘජු ඉණිමඟකි.

“එක් කොටසකින් යුත්” යන්නෙන් අදහස් කරන්නේ ඉණිමඟට එක් ප්‍රධාන ස්ථාවර ඉණිමං කොටසක් ඇති බවයි. සමස්ත දිග වෙනස් කිරීමට කොටස් කිහිපයක් එකිනෙක මත ලිස්සා යාම මත එය රඳා නොපවතී.

ඒ අනුව, ව්‍යුහයෙන්ද නිෂ්පාදනය තෝරාගත යුතු සහ පරීක්ෂා කළ යුතු ආකාරයෙන්ද එය දිගු කළ හැකි ඉණිමඟකින් හෝ දුරේක්ෂ ඉණිමඟකින් වෙනස් වේ.

එහි ප්‍රධාන කාර්යයන්:

• උසින් පිහිටි විදුලි උපකරණ වෙත ප්‍රවේශය ලබා දීම
• විදුලි වැඩ කරන ප්‍රදේශවල සන්නායක ලෝහ පැති රේල් මත රඳා පැවතීම අඩු කිරීම
• අවශ්‍ය උස කලින් දන්නා ස්ථාන සඳහා සරල, ස්ථාවර දිගකින් යුතු ප්‍රවේශ විසඳුමක් සැපයීම

විදුලි වැඩ සඳහා FRP පැති රේල් භාවිත කරන්නේ ඇයි?

ඇලුමිනියම් ඉණිමං සැහැල්ලු සහ ප්‍රායෝගික බැවින් බහුලව භාවිත වේ. එහෙත් ඇලුමිනියම් විදුලිය සන්නයනය කරයි.

සේවකයන් හෝ ඉණිමඟ විදුලිය සජීවී විදුලි කොටස්වලට නිරාවරණය විය හැකි විට, සන්නායක ඉණිමං රාමුවක් අමතර අනතුරක් ඇති කළ හැක.

FRP පැති රේල් මඟින් සන්නායක නොවන ප්‍රධාන ඉණිමං ව්‍යුහයක් සපයන අතර, එම නිසා ඒවා බොහෝ විදුලි නඩත්තු පරිසර සඳහා වඩාත් සුදුසුය.

කෙසේ වෙතත්, FRP භාවිත කිරීමෙන් වෝල්ටීයතාව, ළඟා වීමේ දුර, PPE හෝ විදුලි වැඩ ක්‍රියාපටිපාටි නොසලකා හැරිය හැකි බව අදහස් නොවේ.

විදුලි පරිවාරක ඉණිමඟක් යනු සම්පූර්ණ විදුලි ආරක්ෂණ පද්ධතියක් නොවේ

FRP ඉණිමඟක් මඟින් ප්‍රධාන වශයෙන් ප්‍රවේශ ගැටලුව විසඳමින් සන්නායක ඉණිමං පැති රේල් භාවිතය අඩු කරයි. එය වැඩබිම වටා ඇති සියලුම විදුලි හෝ වැටීමේ අනතුරු ඉවත් නොකරයි.

වැඩ වර්ගය අනුව, සම්පූර්ණ ආරක්ෂණ පද්ධතියට පහත දෑද අවශ්‍ය විය හැක:

• විදුලි හුදකලා කිරීම
• අදාළ වන අවස්ථාවල අගුළු දැමීම / ටැග් කිරීම
• වෝල්ටීයතාව තහවුරු කිරීම
• තාවකාලික භූගත කිරීම
• අවම ළඟා වීමේ දුර පාලනය
• විදුලි පරිවාරක අත්වැසුම්
• පරිවාරක බූට්
• විදුලි පරිවාරක පැදුරු
• විදුලි චාප / විදුලි PPE
• වැටීම් ආරක්ෂණය
• අනුමත වැඩ ක්‍රියාපටිපාටි

එබැවින්, ඉණිමඟ සම්පූර්ණ විදුලි ප්‍රවේශ සහ ආරක්ෂණ පද්ධතියේ එක් කොටසක් ලෙස සැලකිය යුතුය.

එක් කොටසක ඉණිමඟක් තෝරාගන්නේ ඇයි?

සරල ස්ථාවර දිගකින් යුතු ව්‍යුහය

වැඩබිමේ ප්‍රවේශ උස දන්නා සහ නැවත නැවත එකම ලෙස පවතින විට, කොටස් කිහිපයකින් යුත් සැලසුමකට වඩා ස්ථාවර දිගකින් යුතු ඉණිමඟක් භාවිත කිරීම සරල විය හැක.

චලනය වන කොටස් අඩු වීම

එක් කොටසක ඉණිමඟකට සාමාන්‍යයෙන් දිගු කිරීමේ අගුළු, කඹ, පුලි හෝ ලිස්සා යන ඉණිමං කොටස් අවශ්‍ය නොවේ.

එබැවින්, සාමාන්‍ය පරීක්ෂාවන්හිදී පැති රේල්, පඩි, රේල් සහ පඩි අතර සම්බන්ධතා, පාද සහ ආධාරක ප්‍රදේශ කෙරෙහි සෘජුව අවධානය යොමු කළ හැක.

සරලව යෙදවීම

ස්ථාවර ට්‍රාන්ස්ෆෝමර්, උපපොළ ව්‍යුහ හෝ කාර්මික විදුලි උපකරණ අවට නැවත නැවත වැඩ කරන විට, ඉණිමං කොටස් කිහිපයක් පළමුව දිගු නොකර ඉණිමඟ ස්ථානගත කළ හැක.

දන්නා භෞතික දිග

ඉණිමඟේ දිග ස්ථාවර බැවින්, මිලදී ගැනීමට පෙර ප්‍රවාහනය, ගබඩා කිරීම සහ වැඩබිමට ප්‍රවේශ වීම පරීක්ෂා කළ යුතුය.

එක් නඩත්තු කණ්ඩායමකට නිතරම බෙහෙවින් වෙනස් ප්‍රවේශ උස කිහිපයක් අවශ්‍ය නම්, දිගු කළ හැකි හෝ දුරේක්ෂ ඉණිමඟක් වඩාත් ප්‍රායෝගික විය හැක.

එක් කොටසක ඉණිමඟක් සහ දිගු කළ හැකි ඉණිමඟක් අතර වෙනස

එක් ව්‍යුහයක් අනෙකට වඩා සැමවිටම ආරක්ෂිත බව පෙන්වන සරල නීතියක් නොමැත. නිවැරදි තේරීම ප්‍රවේශ උස, ස්ථාන තත්ත්වයන්, ප්‍රවාහනය, පරීක්ෂාව සහ වැඩ ක්‍රියාපටිපාටිය මත රඳා පවතී.

විදුලි පරිවාරක ඉණිමඟ සහ පරිවාරක ස්ටූලය අතර වෙනස

අඩු උසක පිහිටි විදුලි උපකරණ සඳහා ස්ථාවර වේදිකාවක් ඔබට අවශ්‍ය නම්, අපගේවිදුලි පරිවාරක ස්ටූලය බලන්න.

සුදුසු ඉණිමඟකින් සැපයිය යුතු ප්‍රවේශ උස ලබා ගැනීම සඳහා ස්ටූල්, පෙට්ටි හෝ වෙනත් තාවකාලික ආධාරක එකිනෙක මත නොතබන්න.

එක් කොටසකින් යුත් FRP විදුලි පරිවාරක ඉණිමඟක ප්‍රධාන ව්‍යුහය

FRP පැති රේල්

පැති රේල් යනු ඉණිමඟේ ප්‍රධාන දිගු බර දරන ව්‍යුහය වන අතර, ව්‍යුහයේ වඩාත්ම වැදගත් විදුලි පරිවාරක කොටසයි.

මිලදී ගැනීමේදී සහ දිගුකාලීන භාවිතයේදී, ද්‍රව්‍යයේ නම පමණක් නොව FRP මතුපිටේ තත්ත්වයද පරීක්ෂා කළ යුතුය.

පඩි

නැගීමේදී සහ ස්ථානගත වීමේදී පඩි සේවකයාට ආධාර සපයයි.

තෝරාගත් ඉණිමං සැලසුමට අනුව, පඩිවල ද්‍රව්‍යය, පරතරය, මතුපිට තත්ත්වය සහ එක් එක් පඩිය සහ පැති රේල් අතර සම්බන්ධතාව පරීක්ෂා කරන්න.

FRP රේල් තවමත් හොඳ තත්ත්වයේ පෙනුණද, ලිහිල්, ඉරිතැලුණු හෝ දැඩි ලෙස හානි වූ පඩියක් තිබේ නම් ඉණිමඟ සාමාන්‍ය භාවිතයෙන් ඉවත් කළ යුතුය.

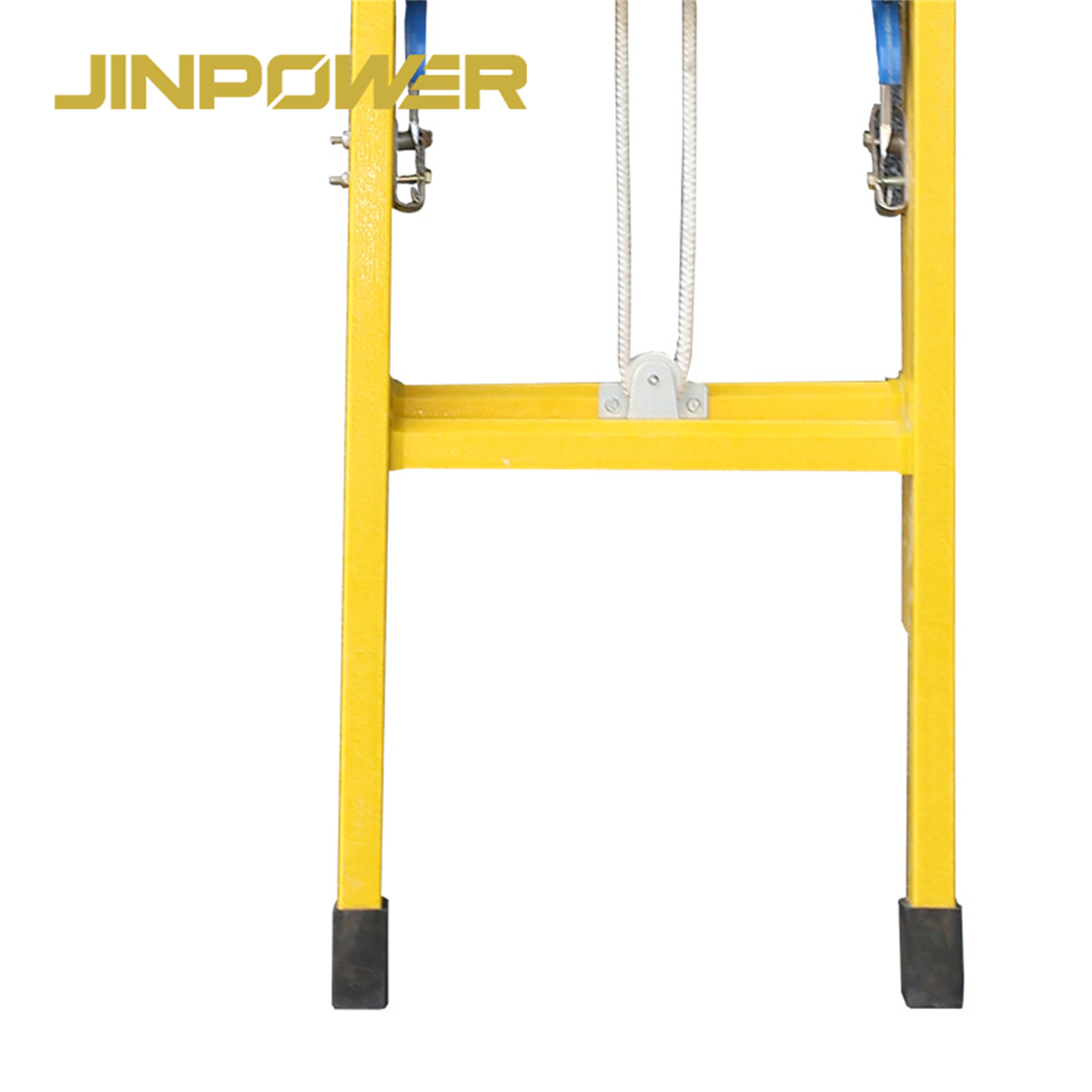

පහළ ආධාරක / පාද

පහළ ආධාරක ස්ථාන ඉණිමඟ බිම හෝ පොළොව මත ස්ථාවරව තබා ගැනීමට උපකාරී වේ.

නිශ්චිත පාද හෝ ලිස්සා නොයන සැකැස්ම තෝරාගත් ඉණිමං මාදිලිය මත රඳා පවතින අතර, අනුමත ඇඳීමෙන් එය පරීක්ෂා කළ යුතුය.

ඉහළ ආධාරක ප්‍රදේශය

සෘජු ඉණිමඟක් සුදුසු ඉහළ ආධාරක ස්ථානයක් මත රඳා පවතී. එබැවින්, ඉණිමඟේ ව්‍යුහය සහ එය හේත්තු කරන මතුපිට හෝ ව්‍යුහය යන දෙකම ගැන මිලදී ගන්නන් සහ භාවිත කරන්නන් සලකා බැලිය යුතුය.

නිෂ්පාදන හඳුනාගැනීම

විදුලි උපයෝගිතා සහ EPC ව්‍යාපෘති සඳහා, නිෂ්පාදන හඳුනාගැනීමට මාදිලිය, නියමිත බර, නිෂ්පාදක තොරතුරු, අනතුරු ඇඟවීමේ ලේබලය, අනුක්‍රමික හෝ කාණ්ඩ හඳුනාගැනීම සහ වෙනත් ව්‍යාපෘති-විශේෂිත සලකුණු ඇතුළත් විය හැක.

නිවැරදි FRP විදුලි පරිවාරක ඉණිමඟ තෝරාගන්නේ කෙසේද?

1. අවශ්‍ය ප්‍රවේශ උස තීරණය කරන්න

ට්‍රාන්ස්ෆෝමර් කොටසක්, ගැන්ට්‍රියක්, බස් ව්‍යුහයක් හෝ වෙනත් උසින් පිහිටි විදුලි උපකරණයක් වැනි සේවකයාට ළඟා වීමට අවශ්‍ය සැබෑ උපකරණය හෝ ව්‍යුහය අනුව ආරම්භ කරන්න.

2. ඉණිමං දිග තහවුරු කරන්න

එක් කොටසක ඉණිමඟක භෞතික දිග ස්ථාවර බැවින්, නිෂ්පාදනය කිරීමට පෙර නිවැරදි ඉණිමං දිග තහවුරු කළ යුතුය.

ඉතා කෙටි ඉණිමඟක් අවශ්‍ය ප්‍රවේශය ලබා නොදේ. අනවශ්‍ය ලෙස දිග ඉණිමඟක් ප්‍රවාහනය කිරීමට, ගබඩා කිරීමට සහ ස්ථානගත කිරීමට අපහසු විය හැක.

3. නියමිත බර තහවුරු කරන්න

බර අවශ්‍යතාව ගණනය කිරීමේදී සේවකයාගේ ශරීර බර පමණක් සැලකිල්ලට නොගන්න.

වැඩ කරන බරට පහත දෑද ඇතුළත් විය හැක:

• මෙවලම් පටිය
• පරීක්ෂණ උපකරණ
• අත් මෙවලම්
• ගෙන යා හැකි උපකරණ
• ගෙන යන වෙනත් භාණ්ඩ

මිලදී ගන්නා නිශ්චිත මාදිලිය සඳහා නියමිත බර සහ අදාළ යාන්ත්‍රික පරීක්ෂණ තොරතුරු පරීක්ෂා කළ යුතුය.

4. වැඩ කරන පරිසරය පරීක්ෂා කරන්න

ගෘහස්ථ උපපොළවල්, එළිමහන් ස්විච්යාඩ් සහ කාර්මික පහසුකම්වල තත්ත්වයන් බෙහෙවින් වෙනස් විය හැක.

සලකා බලන්න:

• බිම හෝ පොළොවේ තත්ත්වය
• තෙතමනය
• මඩ
• තෙල් හෝ රසායනික දූෂණය
• UV නිරාවරණය
• විදුලි ආරක්ෂිත පරතරය
• සැකසීම සඳහා ඇති ඉඩකඩ
• ප්‍රවාහන මාර්ගය

5. ආධාරක තත්ත්වයන් තහවුරු කරන්න

එක් කොටසකින් යුත් සෘජු ඉණිමඟක් ස්වයං-ආධාරක වේදිකාවක් නොවේ.

වැඩබිමට සුදුසු පහළ මතුපිටක් සහ ඉහළ ආධාරක ස්ථානයක් තිබිය යුතුය. ඉන්පසු අදාළ ඉණිමං ක්‍රියාපටිපාටියට අනුව ඉණිමඟ ස්ථානගත කර සුරක්ෂිත කළ යුතුය.

6. විදුලි අවශ්‍යතා තහවුරු කරන්න

ටෙන්ඩරයට පාර විද්‍යුත් පරීක්ෂණය, පරිවාරක අවශ්‍යතා හෝ විශේෂිත සජීවී-වැඩ ප්‍රමිතියක් අවශ්‍ය නම්, RFQ තුළ නිශ්චිත ප්‍රමිතිය, පරීක්ෂණ ක්‍රමය සහ පිළිගැනීමේ නිර්ණායක ඇතුළත් කරන්න.

7. අවශ්‍ය ලේඛන තහවුරු කරන්න

• තාක්ෂණික දත්ත පත්‍රිකාව
• අනුමත ඇඳීම
• යාන්ත්‍රික පරීක්ෂණ වාර්තාව
• අවශ්‍ය විට විදුලි පරීක්ෂණ ලේඛන
• COC / පරීක්ෂණ ලේඛනය
• නිෂ්පාදන සලකුණු
• අනුගමනය කිරීමේ තොරතුරු

ඉණිමඟේ ස්ථාවරත්වය FRP ද්‍රව්‍යයට පමණක් රඳා නොපවතී

FRP විදුලි සන්නායකතාව පිළිබඳ ගැටලුවට විසඳුමක් සපයන නමුත්, එය ස්වයංක්‍රීයව ඉණිමඟ ස්ථාවර කරන්නේ නැත.

ස්ථාවරත්වය පහත කරුණු මතද රඳා පවතී:

• පහළ ආධාරකය
• පාදවල තත්ත්වය
• පොළොවේ හෝ බිමේ ස්ථාවරත්වය
• ඉහළ ආධාරක ස්ථානය
• රේල් සෘජු බව
• පඩිවල අඛණ්ඩතාව
• ඉණිමඟේ පිහිටීම
• සුරක්ෂිත කරන ක්‍රමය

පැති රේල්වල හොඳ විදුලි පරිවාරක ගුණ තිබුණද, ලිස්සන, අසමාන හෝ අස්ථාවර මතුපිටක තැබුවහොත් ඉණිමඟක් තවමත් බරපතළ වැටීමේ අනතුරක් ඇති කළ හැක.

FRP මතුපිට තත්ත්වය වැදගත් වන්නේ ඇයි?

විදුලි ඉණිමඟක් සඳහා, “ෆයිබර්ග්ලාස්” හෝ “FRP” යන වචන පමණක් සැලකිල්ලට නොගත යුතුය. ප්‍රවාහනය, ගබඩා කිරීම සහ සේවා කාලය පුරා මතුපිට තත්ත්වය වැදගත් වේ.

පරීක්ෂා කළ යුතු වැදගත් ලක්ෂණ:

• ඉරිතැලීම්
• පැලීම්
• ස්තර වෙන්වීම
• නිරාවරණය වූ තන්තු
• ගැඹුරු සීරීම්
• ගැටීමෙන් සිදු වූ හානි
• රසායනික හානි
• දැඩි දූෂණය
• තෙතමනය
• පෙනෙන UV හෝ මතුපිට පිරිහීම

හානිය යාන්ත්‍රික ශක්තියට හෝ විදුලි තත්ත්වයට බලපාන්නේද යන්න පැහැදිලි නැතිනම්, ඉණිමඟ සාමාන්‍ය සේවයෙන් ඉවත් කර අදාළ පරීක්ෂණ ක්‍රියාපටිපාටියට අනුව ඇගයීමකට ලක් කරන්න.

ප්‍රධාන යෙදුම්

උපපොළ සහ ස්විච්යාඩ් වෙත ප්‍රවේශය

උපපොළවල් සහ ස්විච්යාඩ්වල උසින් පිහිටි උපකරණ වෙත කාර්මිකයන්ට ප්‍රවේශ වීමට අවශ්‍ය වන ස්ථානවල FRP විදුලි පරිවාරක ඉණිමං බහුලව භාවිත වේ.

සාමාන්‍ය වැඩවලට විසන්ධි කිරීමේ උපකරණ, උපකරණ මිනුම් පද්ධති, බස් ව්‍යුහ සහ වෙනත් උසින් පිහිටි කොටස් පරීක්ෂා කිරීම හෝ නඩත්තු කිරීම ඇතුළත් විය හැක.

ට්‍රාන්ස්ෆෝමර් සහ විදුලි බල පහසුකම්

ට්‍රාන්ස්ෆෝමර් පහසුකම්වල බොහෝ විට විවිධ උසවල සහායක උපකරණ, මිනුම් උපකරණ සහ සම්බන්ධතා ස්ථාන තිබේ.

අවශ්‍ය ප්‍රවේශ ස්ථානය පැහැදිලිව නිර්වචනය කර ඇති විට, ස්ථාවර දිගක ඉණිමඟක් හොඳින් ගැළපේ.

සම්ප්‍රේෂණ සහ බෙදාහැරීම් නඩත්තුව

ඉණිමං වර්ගය, ආධාරක ක්‍රමය, විදුලි ආරක්ෂිත පරතර සහ ස්ථාන ක්‍රියාපටිපාටිය කාර්යයට ගැළපෙන විට, සම්ප්‍රේෂණ සහ බෙදාහැරීම් නඩත්තු කටයුතුවලදී FRP ඉණිමං මඟින් උසින් පිහිටි විදුලි උපකරණ වෙත ප්‍රවේශය ලබා දිය හැක.

ගැන්ට්‍රි සහ උසින් පිහිටි උපකරණ

උපපොළ ගැන්ට්‍රි සහ වෙනත් උසින් පිහිටි ව්‍යුහ සඳහා තාවකාලික සිරස් ප්‍රවේශයක් අවශ්‍ය විය හැක.

වැඩ ආරම්භ කිරීමට පෙර ප්‍රවේශ උස සහ ආධාරක ස්ථාන දන්නා විට එක් කොටසක ඉණිමඟක් වඩාත් ප්‍රායෝගික වේ.

කාර්මික විදුලි නඩත්තුව

කර්මාන්තශාලා, පතල්, විදුලි උපකරණ කාමර සහ කාර්මික බලශක්ති පහසුකම්වල විදුලි පරීක්ෂා සහ නඩත්තු කටයුතුවලදී සන්නායක නොවන ඉණිමං ප්‍රවේශයක් අවශ්‍ය විය හැක.

විදුලි උපකරණ අසල ඉදිකිරීම්

විදුලි ස්ථාපන අසල ඉදිකිරීම් සහ ක්‍රියාත්මක කිරීමේදී, FRP පැති රේල් මඟින් සන්නායක ලෝහ ඉණිමං ව්‍යුහයක් වැඩබිමට ගෙන ඒම වළක්වා ගැනීමට උපකාරී වේ.

එසේ වුවද, සැබෑ වැඩ කටයුතු ස්ථානයේ විදුලි අනතුරු ඇගයීම සහ අනුමත වැඩ ක්‍රියාපටිපාටිය අනුව සිදු කළ යුතුය.

IEC 61478 තේරුම් ගත යුත්තේ කෙසේද?

IEC 61478 යනු සජීවී-වැඩ යෙදුම් සඳහා භාවිත කරන ඇතැම් විදුලි පරිවාරක ඉණිමං සඳහා වැදගත් ප්‍රමිතියකි. එහෙත් එහි විෂය පථය නිශ්චිතය.

IEC 61478, 1,000 V AC සහ ඊට වැඩි හෝ 1,500 V DC සහ ඊට වැඩි විදුලි ස්ථාපනවල සජීවී වැඩ සඳහා භාවිත කරන නිශ්චිත කෘත්‍රිම විදුලි පරිවාරක ඉණිමං සැලසුම් සඳහා අදාළ වේ.

එහි විෂය පථයට දිගු කිරීමේ පහසුකමක් සහිත, සම්පූර්ණයෙන්ම පරිවාරක වන සම්බන්ධිත හෝ කොකු ඉණිමං වැනි විශේෂිත ඉණිමං ඉදිකිරීම් මෙන්ම පරිවාරක සහ සන්නායක කොටස්වල ඇතැම් සංයෝජනද ඇතුළත් වේ.

ඒ අනුව, ඉණිමඟ පරිවාරක ද්‍රව්‍යයකින් සාදා ඇති නිසා පමණක් සෑම ස්ථාවර එක් කොටසක FRP ඉණිමඟකටම IEC 61478 ස්වයංක්‍රීයව අදාළ කළ යුතු නොවේ.

ව්‍යාපෘතියකට IEC 61478 අවශ්‍ය නම්, පහත කරුණු තහවුරු කරන්න:

• නිශ්චිත ඉණිමං සැලසුම
• අපේක්ෂිත සජීවී-වැඩ යෙදුම
• සැලසුම ප්‍රමිතියේ විෂය පථයට අයත්ද යන්න
• පරීක්ෂණ ක්‍රමය
• සපයන සැබෑ මාදිලියට අදාළ පරීක්ෂණ වාර්තාව

අනුකූලතාව ප්‍රකාශ කළ යුත්තේ නිශ්චිත ඉණිමං මාදිලිය සහ ඒ සඳහා වන ලේඛන එම ප්‍රකාශය සාධාරණීකරණය කරන විට පමණි.

EN 131 සහ විදුලි පරිවාරක ඉණිමං අවශ්‍යතා

EN 131 ප්‍රමිති සමූහය මඟින් රැගෙන යා හැකි ඉණිමංවල පාරිභාෂික වචන, මාන, සාමාන්‍ය සැලසුම, යාන්ත්‍රික අවශ්‍යතා, පරීක්ෂණ, සලකුණු සහ භාවිත උපදෙස් ආවරණය කරයි.

මෙම යාන්ත්‍රික ඉණිමං අවශ්‍යතා, ඕනෑම විදුලි පරිවාරක හෝ සජීවී-වැඩ අවශ්‍යතාවලින් වෙන වෙනම සලකා බැලිය යුතුය.

යුරෝපීය ව්‍යාපෘති සඳහා, ඉණිමඟකට “EN සහතිකයක් තිබේද” යන්න පමණක් නොවිමසන්න. ව්‍යාපෘතියට සැබවින්ම අවශ්‍ය යාන්ත්‍රික සහ විදුලි අවශ්‍යතා නිර්වචනය කරන්න.

එක්සත් ජනපද OSHA අවශ්‍යතා ගැන කුමක් කිව හැකිද?

එක්සත් ජනපදයේ සාමාන්‍ය කර්මාන්ත වැඩ සඳහා, සේවකයාට හෝ ඉණිමඟට නිරාවරණය වූ සජීවී විදුලි කොටස් ස්පර්ශ විය හැකි අවස්ථාවලදී, රැගෙන යා හැකි ඉණිමංවල සන්නායක නොවන පැති රේල් තිබිය යුතු බව OSHA නියම කරයි.

මෙය විදුලි පරිසරවල ෆයිබර්ග්ලාස් පැති රේල් භාවිතයට සහාය දක්වන නමුත්, ඉණිමඟක් “OSHA සහතික ලත්” ලෙස අලෙවි කළ යුතු බව එයින් අදහස් නොවේ.

OSHA අවශ්‍යතා වැඩබිම් භාවිතය සහ ආරක්ෂණ ක්‍රියාපටිපාටි සඳහා අදාළ වේ. නිෂ්පාදන සැලසුම, යාන්ත්‍රික ක්‍රියාකාරිත්වය, විදුලි පරීක්ෂණ සහ ව්‍යාපෘති පිළිගැනීම තවමත් වෙන වෙනම සමාලෝචනය කළ යුතුය.

ගැනුම්කරුගේ පිළිගැනීමේ පරීක්ෂණ ලැයිස්තුව

භාවිතයට පෙර පරීක්ෂා කළ යුත්තේ මොනවාද?

FRP පැති රේල් පරීක්ෂා කරන්න

• ඉරිතැලීම්
• පැලීම්
• ස්තර වෙන්වීම
• නිරාවරණය වූ තන්තු
• ගැඹුරු සීරීම්
• දූෂණය
• තෙතමනය
• විකෘති වීම

පඩි පරීක්ෂා කරන්න

පඩිවල ඉරිතැලීම්, ලිහිල් සම්බන්ධතා, දැඩි ගෙවීම්, විකෘති වීම හෝ අතුරුදන් වූ කොටස් නොමැති බව තහවුරු කරන්න.

පහළ ආධාරක / පාද පරීක්ෂා කරන්න

සියලු පහළ ආධාරක කොටස් සම්පූර්ණ සහ හොඳ තත්ත්වයේ ඇති බව පරීක්ෂා කර, බිම හෝ පොළොව ස්ථාවර ආධාරකයක් සැපයිය හැකි බව තහවුරු කරන්න.

ඉහළ ආධාරක ප්‍රදේශය පරීක්ෂා කරන්න

ඉණිමඟේ ඉහළ ව්‍යුහය පරීක්ෂා කර, මෙම ඉණිමං වර්ගයට සුදුසු ඉහළ ආධාරක ස්ථානයක් වැඩබිමේ ඇති බව තහවුරු කරන්න.

නිෂ්පාදන ලේබලය පරීක්ෂා කරන්න

මාදිලිය, නියමිත බර, අනතුරු ඇඟවීම්, හඳුනාගැනීමේ තොරතුරු සහ අවශ්‍ය පරීක්ෂණ හෝ පරීක්ෂාවට අදාළ තත්ත්වය පැහැදිලිව කියවිය හැකි සහ සොයාගත හැකි බව තහවුරු කරන්න.

පිරිසිදු කිරීම, ගබඩා කිරීම සහ ප්‍රවාහනය

FRP විදුලි පරිවාරක ඉණිමං සාමාන්‍ය ගොඩනැගිලි ද්‍රව්‍ය ලෙස නොව, විදුලි ආරක්ෂණ උපකරණ සහ ප්‍රවේශ උපකරණ යන දෙකම ලෙස කළමනාකරණය කළ යුතුය.

• FRP මතුපිට පිරිසිදුව හා වියළිව තබා ගන්න
• තෙල්, රසායනික ද්‍රව්‍ය සහ වෙනත් දූෂක සමඟ දිගුකාලීන සම්බන්ධතාවයෙන් වළකින්න
• ප්‍රවාහනයේදී පැති රේල් සහ පඩි ගැටීමෙන් ආරක්ෂා කරන්න
• ගබඩා කිරීමේදී ඉණිමඟ මත බර වස්තු තබා නොයන්න
• අනවශ්‍ය ලෙස දිගු කාලයක් UV නිරාවරණයට ලක් කිරීමෙන් වළකින්න
• ස්ථාවර දිගක ව්‍යුහයට නිසි ආධාරක ලැබෙන ලෙස සහ නැමෙන්නේ නැති ලෙස ඉණිමඟ ගබඩා කරන්න
• අවශ්‍ය අවස්ථාවල පරීක්ෂණ වාර්තා පවත්වාගෙන යන්න
• අදාළ ක්‍රියාපටිපාටිය සහ නිෂ්පාදන අවශ්‍යතා අනුව කාලානුරූප පරීක්ෂා සහ පරීක්ෂණ සිදු කරන්න

ඉණිමඟ භාවිතයෙන් ඉවත් කළ යුත්තේ කවදාද?

ඉණිමඟේ යාන්ත්‍රික අඛණ්ඩතාව හෝ විදුලි තත්ත්වය පිළිබඳ සැකයක් ඇත්නම්, සාමාන්‍ය භාවිතය නවතා පරීක්ෂාවක් හෝ ඇගයීමක් සංවිධානය කරන්න.

සාමාන්‍ය හේතු:

• FRP රේල්වල පෙනෙන ඉරිතැලීම් හෝ පැලීම්
• ස්තර වෙන්වීම හෝ නිරාවරණය වූ තන්තු
• දැඩි ගැටීම් හානි
• පෙනෙන රේල් විකෘති වීම
• ලිහිල්, හානි වූ හෝ අතුරුදන් වූ පඩි
• අසාමාන්‍ය රේල්-පඩි සම්බන්ධතා
• පාදවලට හෝ පහළ ආධාරකවලට දැඩි හානි
• දැඩි රසායනික දූෂණය
• තෙතමනයේ හෝ මතුපිට හානියේ බලපෑම පිළිබඳ අවිනිශ්චිතතාව
• කියවිය නොහැකි මාදිලි හෝ බර හඳුනාගැනීමේ සලකුණු
• අවශ්‍ය යාන්ත්‍රික හෝ විදුලි පරීක්ෂණයක අසමත් වීම

වැටීම් ආරක්ෂණය සහ ඉණිමං භාවිතය

විදුලි පරිවාරක ඉණිමඟක් විදුලි ප්‍රවේශ අවශ්‍යතාවට විසඳුමක් සපයන නමුත්, උසින් වැඩ කිරීමෙන් වෙනම වැටීමේ අනතුරක්ද ඇති විය හැක.

සම්පූර්ණ ශරීර පටි, සම්බන්ධක ලණුව, ස්වයංක්‍රීයව ආපසු ඇදෙන ජීවිතාරක්ෂක රේඛාව හෝ වෙනත් වැටීම් ආරක්ෂණ පද්ධතියක් අවශ්‍යද යන්න වැඩ කරන උස, කාර්යය, වැඩ කරන ස්ථානය සහ අදාළ ස්ථාන අවශ්‍යතා අනුව තීරණය කළ යුතුය.

ඒ සඳහා විශේෂයෙන් සැලසුම් කර, පරීක්ෂා කර සහ ලේඛනගත කර නොමැති නම්, ඉණිමඟම අනුමත වැටීම්-නැවැත්වීමේ නැංගුරම් ස්ථානයක් ලෙස ස්වයංක්‍රීයව නොසැලකිය යුතුය.

අදාළ උපකරණ සඳහාවිදුලි ආරක්ෂණ PPE බලන්න.

JINPOWER පෙර-නැව්ගත කිරීමේ පරීක්ෂාවන්

විදුලි උපයෝගිතා, EPC කොන්ත්‍රාත්කරුවන්, කාර්මික ගැනුම්කරුවන් සහ බෙදාහරින්නන් සඳහා, පෙර-නැව්ගත කිරීමේ පරීක්ෂාව මඟින් සැබෑ ඉණිමඟ අනුමත පිරිවිතරයට ගැළපෙන බව තහවුරු කරයි.

• නිෂ්පාදන වර්ගය
• ඉණිමං දිග
• FRP රේල් මතුපිට
• රේල් සෘජු බව
• පඩි ගණන සහ සම්බන්ධතා
• පහළ ආධාරක තත්ත්වය
• ඉහළ ව්‍යුහය
• නිෂ්පාදන සලකුණු
• අවශ්‍ය විට ලාංඡනය / ව්‍යාපෘති ලේබලය
• ඇසුරුම්කරණය
• අවශ්‍ය තාක්ෂණික ලේඛන

ව්‍යාපෘතියට පාර විද්‍යුත් පරීක්ෂණ, යාන්ත්‍රික බර පරීක්ෂණ, තෙවන පාර්ශ්ව පරීක්ෂාව, කාණ්ඩ සොයාගැනීමේ හැකියාව හෝ වෙනත් පිළිගැනීමේ අවශ්‍යතාවක් අවශ්‍ය නම්, ඇණවුම තහවුරු කිරීමට සහ නිෂ්පාදනයට පෙර එය නිර්වචනය කළ යුතුය.

OEM සහ ව්‍යාපෘති වින්‍යාසය

JINPOWER විදුලි උපයෝගිතා, EPC කොන්ත්‍රාත්කරුවන්, කාර්මික ගැනුම්කරුවන් සහ විදුලි ආරක්ෂණ බෙදාහරින්නන් සඳහා තොග මිලදී ගැනීම් සහ ව්‍යාපෘති පදනම් කරගත් සැපයුම් සඳහා සහාය දක්වයි.

තහවුරු කළ ඉණිමං ව්‍යුහය සහ ව්‍යාපෘති අවශ්‍යතාව අනුව, පහත දෑ සාකච්ඡා කළ හැක:

• ඉණිමං දිග
• නිෂ්පාදන හඳුනාගැනීම
• ආරක්ෂණ ලේබල්
• වර්ණ වින්‍යාසය
• අනුක්‍රමික / කාණ්ඩ සලකුණු
• ලාංඡනය / වෙළඳනාමකරණය
• අපනයන ඇසුරුම්කරණය
• තාක්ෂණික දත්ත පත්‍රිකාව
• අනුමත ඇඳීම
• ව්‍යාපෘති පරීක්ෂණ ලේඛන

පෙනුමට අදාළ අභිරුචිකරණය ඉණිමඟේ විදුලි හෝ යාන්ත්‍රික ශ්‍රේණිගත කිරීම වෙනස් නොකරයි. ඕනෑම කාර්යසාධන අවශ්‍යතාවක් සැබෑ නිෂ්පාදන සැලසුම සහ අදාළ පරීක්ෂණ ලේඛන මඟින් තහවුරු කළ යුතුය.

FRP ඉණිමඟක් විදුලි ආරක්ෂණ පද්ධතියකට ගැළපෙන්නේ කෙසේද?

FRP ඉණිමඟක් ප්‍රධාන වශයෙන් සන්නායක නොවන පැති රේල් සමඟ සිරස් ප්‍රවේශය සපයයි. සම්පූර්ණ විදුලි නඩත්තු ක්‍රියාවලියකට වෙනත් ආරක්ෂණ උපකරණද අවශ්‍ය විය හැක.

අදාළ JINPOWER නිෂ්පාදන අතරවිදුලි පරිවාරක ඉණිමං සහ ස්ටූල්,විදුලි පරිවාරක ස්ටූල්,විදුලි පරිවාරක රබර් පැදුරු,වෝල්ටීයතා අනාවරකසහවිදුලි ආරක්ෂණ PPE ඇතුළත් වේ.

JINPOWER එක් කොටසක FRP විදුලි පරිවාරක ඉණිමං තෝරාගන්නේ ඇයි?

විදුලි ප්‍රවේශය කෙරෙහි අවධානය

JINPOWER විදුලි පරිවාරක ඉණිමං, ස්ටූල්, වෝල්ටීයතා අනාවරක, රබර් පැදුරු, භූගත කිරීමේ උපකරණ සහ විදුලි PPE සපයන බැවින්, ඉණිමඟ තේරීම පුළුල් විදුලි වැඩබිමක කොටසක් ලෙස සලකා බැලිය හැක.

එක් කොටසක සැලසුම පැහැදිලිව හඳුන්වා දීම

මෙම නිෂ්පාදනය සැලසුම් කර ඇත්තේ දිගු කළ හැකි හෝ දුරේක්ෂ ඉණිමඟක් ලෙස නොව, ස්ථාවර දිගකින් යුතු විදුලි ප්‍රවේශය සඳහාය.

යෙදුම මත පදනම් වූ තේරීම

මීටර් ගණන පමණක් අනුව මිලදී ගැනීම වෙනුවට, ප්‍රවේශ උස, ඉණිමඟේ භෞතික දිග, නියමිත බර, ආධාරක තත්ත්වයන්, විදුලි අවශ්‍යතා සහ ලේඛන අනුව ඉණිමඟ තෝරා ගැනීමට අපි නිර්දේශ කරමු.

B2B ව්‍යාපෘති ලේඛන

විදුලි උපයෝගිතා ටෙන්ඩර් සහ EPC ව්‍යාපෘති සඳහා, ඇණවුම අනුමත කිරීමට පෙර ඇඳීම්, පරීක්ෂණ අවශ්‍යතා, සලකුණු, සොයාගැනීමේ හැකියාව සහ ව්‍යාපෘති ලේඛන තහවුරු කළ හැක.

ඔබගේ RFQ තුළ ඇතුළත් කළ යුත්තේ මොනවාද?

නිතර අසන ප්‍රශ්න

මෙය දිගු කළ හැකි ඉණිමඟක්ද?

නැත. මෙය එක් ස්ථාවර දිගකින් යුතු ඉණිමං කොටසක් සහිත, එක් කොටසක FRP විදුලි පරිවාරක ඉණිමඟකි. එහි දිග වෙනස් කිරීම සඳහා ලිස්සා යන කොටස් කිහිපයක් භාවිත නොවේ.

මෙය දුරේක්ෂ ඉණිමඟක්ද?

නැත. දුරේක්ෂ ඉණිමඟක දිගු කිරීමට සහ හැකිළීමට එකිනෙක තුළට ගැළපෙන කොටස් කිහිපයක් ඇත. මෙම පිටුවේ සඳහන් වන්නේ ස්ථාවර, එක් කොටසකින් යුත් සෘජු ඉණිමඟකි.

ඇලුමිනියම් ඉණිමඟක් වෙනුවට FRP භාවිත කරන්නේ ඇයි?

ඇලුමිනියම් විදුලිය සන්නයනය කරයි. FRP මඟින් සන්නායක නොවන පැති රේල් සපයන අතර, නිරාවරණය වූ සජීවී විදුලි කොටස් සමඟ ස්පර්ශ වීම ගැන සැලකිලිමත් විය යුතු බොහෝ විදුලි වැඩ පරිසර සඳහා එය වඩාත් සුදුසු වේ.

FRP තිබීමෙන් ඉණිමඟ සේවකයා විදුලි සැර වැදීමෙන් සම්පූර්ණයෙන් ආරක්ෂා කරන්නේද?

නැත. FRP පැති රේල් යනු විදුලි අවදානම් පාලනයේ එක් කොටසක් පමණි. හුදකලා කිරීම, වෝල්ටීයතාව තහවුරු කිරීම, වැඩ කරන දුර, PPE, භූගත කිරීම සහ වෙනත් ස්ථාන ක්‍රියාපටිපාටි තවමත් අවශ්‍ය විය හැක.

ඉණිමං දිග වැඩ කරන උසට සමානද?

නැත. ඉණිමං දිග යනු ඉණිමඟේ භෞතික දිගයි. වැඩ කරන උස ඉණිමඟේ කෝණය, සේවකයාගේ පිහිටීම, අවසර ලත් සිටගෙන සිටින මට්ටම, ක්‍රියාකරුගේ ළඟාවීම සහ උපකරණයේ පිහිටීම මත රඳා පවතී.

නිවැරදි ඉණිමං දිග තෝරාගන්නේ කෙසේද?

අවශ්‍ය ප්‍රවේශ උස සහ ඇති ඉහළ හා පහළ ආධාරක ස්ථානවලින් ආරම්භ කරන්න. ඉන්පසු ඉණිමඟේ භෞතික දිග, කෝණය, ප්‍රවාහන මාර්ගය සහ ගබඩා ඉඩ තහවුරු කරන්න.

සෑම JINPOWER FRP ඉණිමඟක්ම IEC 61478 ට අනුකූලද?

සියලුම මාදිලි සඳහා පොදු ප්‍රකාශයක් නොකළ යුතුය. සජීවී වැඩ සඳහා භාවිත කරන නිශ්චිත විදුලි පරිවාරක ඉණිමං සැලසුම් සඳහා IEC 61478 හි විශේෂිත විෂය පථයක් ඇත. නිශ්චිත මාදිලිය සඳහා අනුකූලතාව තහවුරු කර අදාළ ලේඛන මඟින් සහාය දැක්විය යුතුය.

EN 131 මඟින් ආවරණය කරන්නේ මොනවාද?

EN 131 ප්‍රමිති සමූහය රැගෙන යා හැකි ඉණිමංවල පාරිභාෂික වචන, මාන, සැලසුම, යාන්ත්‍රික අවශ්‍යතා, පරීක්ෂණ, සලකුණු සහ භාවිත උපදෙස් ආවරණය කරයි. අදාළ වන විට විදුලි පරිවාරක අවශ්‍යතා වෙනම සමාලෝචනය කළ යුතුය.

ඉණිමඟම වැටීම්-නැවැත්වීමේ නැංගුරම් ස්ථානයක් ලෙස භාවිත කළ හැකිද?

ස්වයංක්‍රීයව නොහැක. ඉණිමඟ විශේෂයෙන් නැංගුරම් ස්ථානයක් ලෙස සැලසුම් කර, පරීක්ෂා කර සහ ලේඛනගත කර නොමැති නම්, වැටීම්-නැවැත්වීමේ උපකරණ අදාළ වැටීම් ආරක්ෂණ ක්‍රියාපටිපාටිය අනුව තෝරාගත් අනුමත නැංගුරම් ස්ථානයකට පමණක් සම්බන්ධ කළ යුතුය.

JINPOWER හට ඉණිමඟේ දිග අභිරුචිකරණය කළ හැකිද?

තහවුරු කළ ඉණිමං සැලසුම, යාන්ත්‍රික අවශ්‍යතා, විදුලි අවශ්‍යතා සහ ඇණවුම් ප්‍රමාණය අනුව ඉණිමං දිග සහ වෙනත් ව්‍යාපෘති විස්තර සාකච්ඡා කළ හැක.

එක් කොටසක FRP විදුලි පරිවාරක ඉණිමඟ පිළිබඳ විස්තර සහ මිල ගණන් ඉල්ලන්න

උපපොළ, ට්‍රාන්ස්ෆෝමර්, ස්විච්යාඩ්, විදුලි උපයෝගිතා නඩත්තුව, කාර්මික විදුලි පහසුකම් හෝ EPC ව්‍යාපෘති සඳහා FRP විදුලි පරිවාරක ඉණිමං සොයන්නේ නම්, “මීටර් 5ක ෆයිබර්ග්ලාස් ඉණිමඟක්” පමණක් ඉල්ලනවා වෙනුවට සැබෑ ප්‍රවේශ අවශ්‍යතාව JINPOWER වෙත එවන්න.

අවශ්‍ය ප්‍රවේශ උස, ඉණිමං දිග, නියමිත බර, වැඩ කරන පරිසරය, ආධාරක තත්ත්වයන්, විදුලි අවශ්‍යතා, අදාළ ප්‍රමිතීන්, ප්‍රමාණය සහ අවශ්‍ය පරීක්ෂණ ලේඛන ලබා දෙන්න.

ඉන්පසු මිල ගණන් සහ ව්‍යාපෘති අනුමැතියට පෙර සුදුසු එක් කොටසක FRP විදුලි පරිවාරක ඉණිමං වින්‍යාසය JINPOWER හට තහවුරු කළ හැක.
