Χαρακτηριστικά προϊόντος

• Συνδυάζει λειτουργίες εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης
• Το στοιχείο αντίστασης συμβάλλει στον περιορισμό του αρχικού ρεύματος εκφόρτισης
• Σχεδιάστηκε για συγκεκριμένες εφαρμογές εκφόρτισης εξοπλισμού υψηλής τάσης
• Μονωτική ράβδος χειρισμού με ηλεκτρική κεφαλή επαφής
• Αγωγός γείωσης και σφιγκτήρας ανάλογα με την επιλεγμένη διαμόρφωση
• Κατάλληλη για εφαρμογές με αποθηκευμένη ηλεκτρική ενέργεια, εφόσον εγκρίνεται από τον κατασκευαστή του εξοπλισμού και τη διαδικασία της εγκατάστασης
• Το μήκος της ράβδου, οι απαιτήσεις αντίστασης και ο σχεδιασμός της σύνδεσης μπορούν να εξεταστούν για τις ανάγκες του έργου
• Η τεχνική διαμόρφωση και τα απαιτούμενα έγγραφα επιθεώρησης επιβεβαιώνονται πριν από την έγκριση της παραγγελίας

Σύντομες τεχνικές προδιαγραφές

Ο παρακάτω πίνακας παρουσιάζει τις βασικές τεχνικές παραμέτρους για την επιλογή προϊόντος. Οι ακριβείς ηλεκτρικές ονομαστικές τιμές, οι διαστάσεις και οι προδιαγραφές εξαρτημάτων εξαρτώνται από το επιλεγμένο μοντέλο και τα εγκεκριμένα τεχνικά έγγραφα.

Η τάση του εξοπλισμού από μόνη της δεν αρκεί για την επιλογή μιας ράβδου εκφόρτισης. Οι αγοραστές θα πρέπει επίσης να παρέχουν πληροφορίες σχετικά με την αποθηκευμένη ενέργεια, τις απαιτήσεις εκφόρτισης και τη διάταξη σύνδεσης του εξοπλισμού. Οι ακριβείς ονομαστικές τιμές πρέπει να επιβεβαιωθούν πριν εγκριθεί το προϊόν για την προβλεπόμενη εφαρμογή.

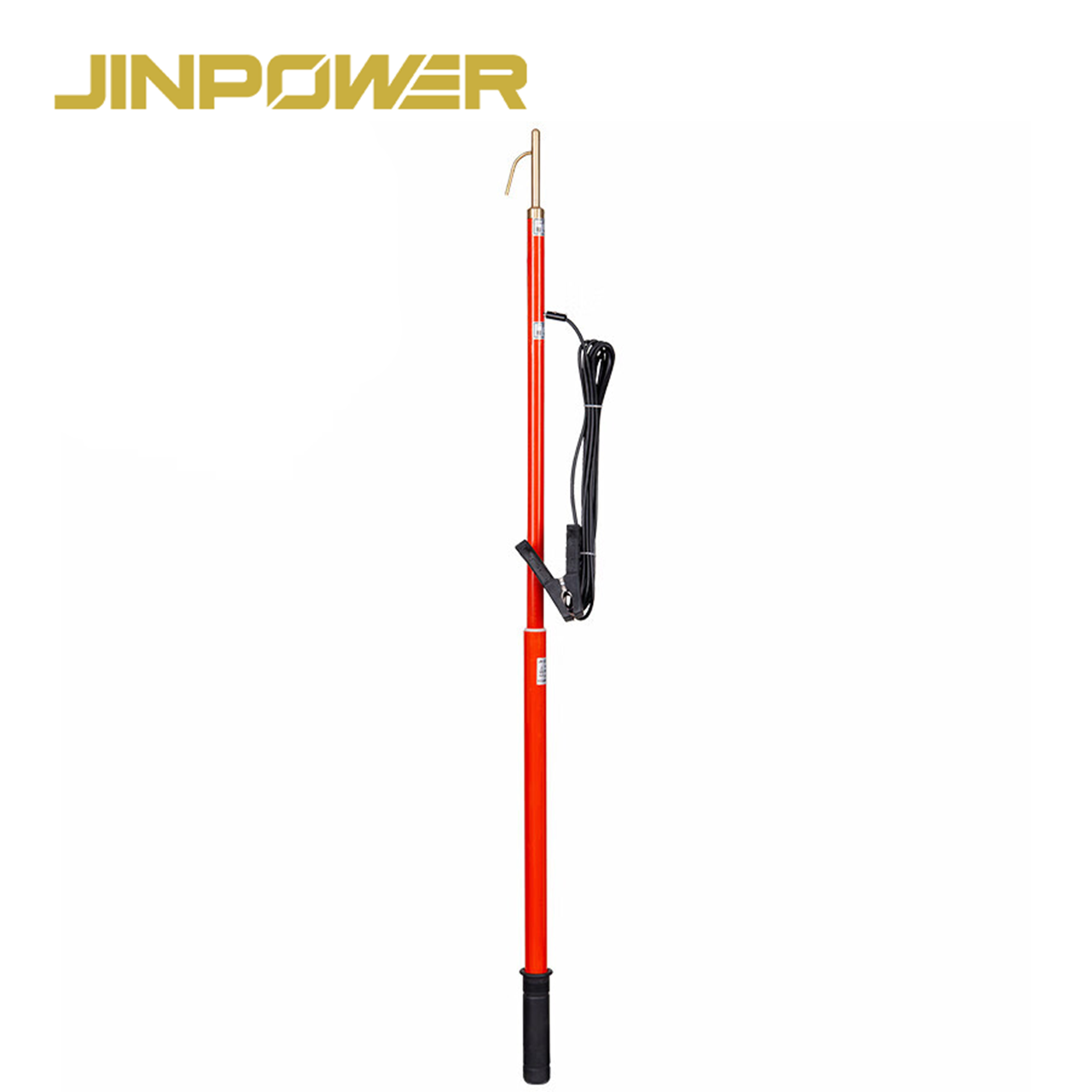

Διαμόρφωση προϊόντος και κύρια εξαρτήματα

Μια ράβδος εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης συνδυάζει ένα μονωτικό τμήμα χειρισμού, ηλεκτρικά εξαρτήματα επαφής και τις απαιτούμενες συνδέσεις εκφόρτισης. Η πραγματική εσωτερική διάταξη εξαρτάται από τη διαμόρφωση του προϊόντος.

Μονωτική ράβδος

Η μονωτική ράβδος αποτελεί το τμήμα χειρισμού που χρησιμοποιείται για την τοποθέτηση της κεφαλής επαφής εκφόρτισης, διατηρώντας παράλληλα την απαιτούμενη απόσταση σύμφωνα με την εγκεκριμένη διαδικασία εργασίας.

Το συνολικό μήκος της ράβδου και το ενεργό μονωτικό τμήμα θα πρέπει να επιλέγονται ανάλογα με την τάση του εξοπλισμού, την προσβασιμότητα του σημείου σύνδεσης και τις ισχύουσες απαιτήσεις ηλεκτρικής ασφάλειας.

Μια μακρύτερη ράβδος δεν συνεπάγεται αυτομάτως υψηλότερη ηλεκτρική ονομαστική τιμή. Η απόδοση της μόνωσης πρέπει να τεκμηριώνεται από τις προδιαγραφές και τα έγγραφα δοκιμών του συγκεκριμένου προϊόντος.

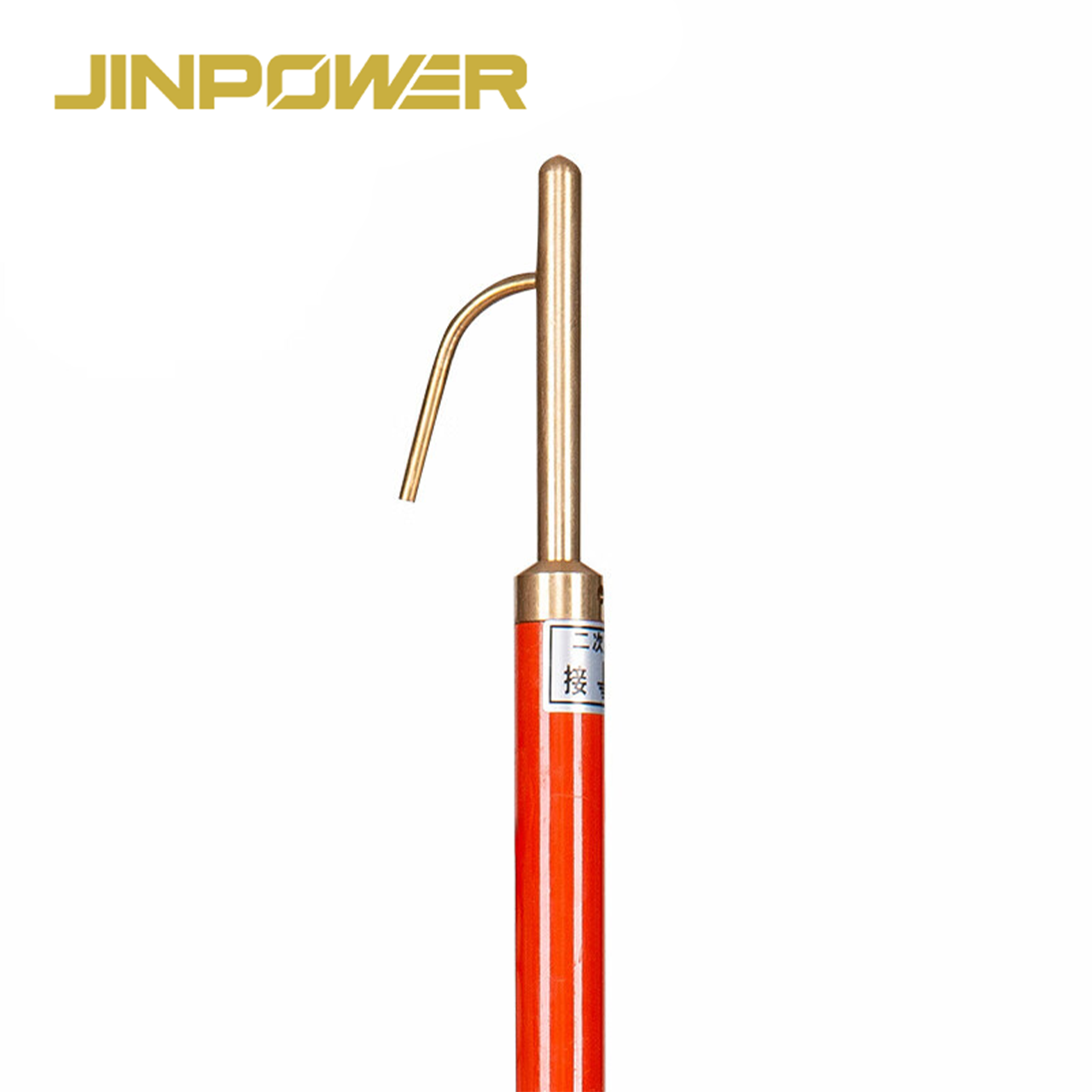

Κεφαλή επαφής

Η κεφαλή επαφής παρέχει την προβλεπόμενη διεπαφή σύνδεσης με τον ηλεκτρικό εξοπλισμό. Το σχήμα και η διάταξη σύνδεσής της θα πρέπει να αντιστοιχούν στο καθορισμένο σημείο επαφής του εξοπλισμού.

Για εξοπλισμό με ειδικούς ακροδέκτες ή σημεία σύνδεσης, οι αγοραστές θα πρέπει να παρέχουν σχέδια ή φωτογραφίες, ώστε να εξεταστεί η απαιτούμενη διαμόρφωση της κεφαλής επαφής.

Στοιχείο αντίστασης

Το στοιχείο αντίστασης είναι το κύριο εξάρτημα της λειτουργίας εκφόρτισης μέσω αντίστασης. Περιορίζει το ρεύμα εκφόρτισης ανάλογα με την τιμή αντίστασής του και τις ηλεκτρικές συνθήκες του εξοπλισμού.

Η καταλληλότητά του πρέπει να αξιολογείται με βάση περισσότερα από την τιμή αντίστασης. Η αντίσταση χρειάζεται επίσης κατάλληλη ονομαστική ενεργειακή ικανότητα και δυνατότητα αντοχής στο φορτίο εκφόρτισης της προβλεπόμενης εφαρμογής.

Διαδρομή άμεσης εκφόρτισης

Η λειτουργία άμεσης εκφόρτισης παρέχει μια αγώγιμη διαδρομή σύνδεσης χωρίς την αντίσταση περιορισμού ρεύματος που χρησιμοποιείται κατά την εκφόρτιση μέσω αντίστασης.

Η ακριβής διάταξη των δύο λειτουργιών εκφόρτισης πρέπει να επιβεβαιώνεται από το εγκεκριμένο τεχνικό σχέδιο του προϊόντος. Οι αγοραστές δεν θα πρέπει να υποθέτουν συγκεκριμένο διακόπτη, ακολουθία επαφών ή εσωτερική διάταξη κυκλώματος χωρίς να επαληθεύσουν το παρεχόμενο μοντέλο.

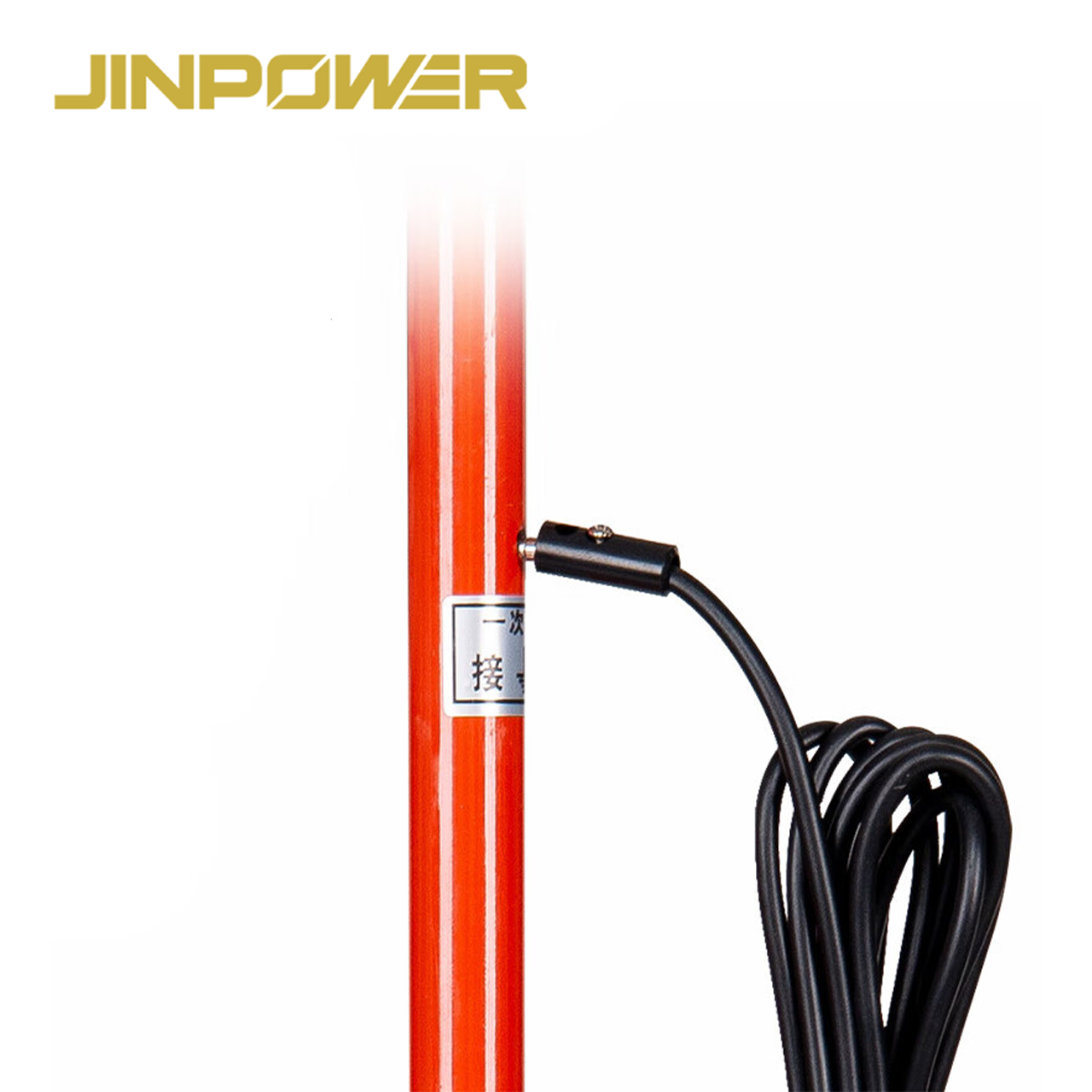

Αγωγός γείωσης

Ο αγωγός γείωσης παρέχει την αγώγιμη σύνδεση με το καθορισμένο σημείο γείωσης. Το υλικό, η διατομή, το μήκος και η διάταξη σύνδεσής του θα πρέπει να αντιστοιχούν στο επιλεγμένο προϊόν και στο ηλεκτρικό φορτίο για το οποίο προορίζεται.

Σφιγκτήρας γείωσης

Ο σφιγκτήρας γείωσης παρέχει τη διεπαφή σύνδεσης με το καθορισμένο σημείο γείωσης.

Οι διαστάσεις, το υλικό και η συμβατότητα του σφιγκτήρα πρέπει να επιβεβαιώνονται πριν από την παραγγελία. Ένας σφιγκτήρας που δεν εφαρμόζει στο προβλεπόμενο σημείο σύνδεσης μπορεί να καταστήσει ακατάλληλη για το έργο μια κατά τα άλλα κατάλληλη ράβδο εκφόρτισης.

Πώς λειτουργεί η εκφόρτιση μέσω αντίστασης και η άμεση εκφόρτιση;

Το προϊόν συνδυάζει δύο ηλεκτρικές λειτουργίες που προορίζονται για διαφορετικά στάδια μιας εγκεκριμένης διαδικασίας εκφόρτισης. Οι λειτουργίες αυτές εξυπηρετούν διαφορετικούς σκοπούς και δεν πρέπει να θεωρούνται εναλλάξιμες.

Εκφόρτιση μέσω αντίστασης: περιορισμός του αρχικού ρεύματος εκφόρτισης

Ο ηλεκτρικός εξοπλισμός που περιέχει χωρητικά στοιχεία μπορεί να διατηρεί ενέργεια μετά την αποσύνδεση της παροχής ρεύματος. Εάν ένα φορτισμένο εξάρτημα συνδεθεί απευθείας σε διαδρομή χαμηλής αντίστασης χωρίς την κατάλληλη αξιολόγηση, μπορεί να προκύψει υψηλό αρχικό ρεύμα εκφόρτισης.

Η λειτουργία εκφόρτισης μέσω αντίστασης τοποθετεί ένα στοιχείο αντίστασης στην προβλεπόμενη διαδρομή εκφόρτισης. Αυτό περιορίζει το ρεύμα ανάλογα με τις συνθήκες του κυκλώματος και επιτρέπει τη μείωση της αποθηκευμένης ενέργειας με πιο ελεγχόμενο τρόπο.

Η πραγματική συμπεριφορά εκφόρτισης εξαρτάται από διάφορους παράγοντες, όπως:

• Αρχική τάση εξοπλισμού
• Αποθηκευμένη ηλεκτρική ενέργεια
• Χωρητικότητα εξοπλισμού
• Τιμή αντίστασης
• Ονομαστική ενεργειακή ικανότητα της αντίστασης
• Διαμόρφωση κυκλώματος εκφόρτισης

Η αντίσταση πρέπει να επιλέγεται για το προβλεπόμενο ηλεκτρικό φορτίο. Δεν πρέπει να θεωρείται κατάλληλη μια ράβδος εκφόρτισης απλώς και μόνο επειδή διαθέτει αντίσταση.

Άμεση εκφόρτιση: ολοκλήρωση της εγκεκριμένης διαδικασίας εκφόρτισης

Η λειτουργία άμεσης εκφόρτισης παρέχει αγώγιμη διαδρομή χαμηλής αντίστασης για το επόμενο στάδιο μιας εγκεκριμένης διαδικασίας εκφόρτισης ή γείωσης.

Ωστόσο, η άμεση εκφόρτιση δεν πρέπει να εφαρμόζεται μόνο και μόνο επειδή έχει περάσει ένα χρονικό διάστημα. Η αποθηκευμένη ενέργεια πρέπει πρώτα να μειωθεί σε επίπεδο στο οποίο η άμεση γείωση είναι ασφαλής σύμφωνα με τη διαδικασία που αφορά τον συγκεκριμένο εξοπλισμό.

Οι προϋποθέσεις χρήσης της λειτουργίας άμεσης εκφόρτισης πρέπει να καθορίζονται από εξειδικευμένο ηλεκτρολογικό προσωπικό, σύμφωνα με τις οδηγίες του κατασκευαστή του εξοπλισμού, τις σχετικές απαιτήσεις ηλεκτρικής ασφάλειας και τις εγκεκριμένες διαδικασίες της εγκατάστασης.

Γιατί συνδυάζονται οι δύο λειτουργίες;

Μια ράβδος εκφόρτισης δύο λειτουργιών συνδυάζει σε μία διαμόρφωση προϊόντος την εκφόρτιση μέσω αντίστασης με περιορισμό ρεύματος και τη δυνατότητα άμεσης εκφόρτισης.

Αυτό μπορεί να είναι χρήσιμο όταν η διαδικασία συντήρησης απαιτεί και τις δύο λειτουργίες, υπό την προϋπόθεση ότι η επιλεγμένη ράβδος είναι κατάλληλα διαστασιολογημένη για τον εξοπλισμό και η διάταξη εκφόρτισής της έχει σχεδιαστεί σωστά.

Το προϊόν δεν πρέπει να χρησιμοποιείται ως καθολικό εργαλείο εκφόρτισης για κάθε εξοπλισμό υψηλής τάσης. Η καταλληλότητά του εξαρτάται από τις πραγματικές ηλεκτρικές συνθήκες και τις εγκεκριμένες τεχνικές προδιαγραφές.

Ράβδος εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης έναντι ράβδου εκφόρτισης μέσω αντίστασης

Η JINPOWER προσφέρει ράβδο εκφόρτισης μέσω αντίστασης και ράβδο εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης. Η κύρια διαφορά είναι ο αριθμός των λειτουργιών εκφόρτισης που διατίθενται στη διαμόρφωση του προϊόντος.

Κανένα από τα δύο προϊόντα δεν είναι αυτομάτως καλύτερο για κάθε εφαρμογή. Η επιλογή εξαρτάται από τον τύπο του εξοπλισμού, το ηλεκτρικό φορτίο, την απαιτούμενη μέθοδο εκφόρτισης και τη διαδικασία λειτουργίας της εγκατάστασης.

Εάν το έργο σας απαιτεί μόνο ελεγχόμενη εκφόρτιση μέσω αντίστασης, δείτε τηΡάβδο εκφόρτισης μέσω αντίστασηςμας.

Τυπικές εφαρμογές

Συστοιχίες πυκνωτών

Οι συστοιχίες πυκνωτών μπορεί να διατηρούν σημαντική ηλεκτρική ενέργεια μετά την αποσύνδεση. Για τον λόγο αυτό, ορισμένες εγκαταστάσεις απαιτούν ελεγχόμενη διάταξη εκφόρτισης πριν από περαιτέρω εργασίες γείωσης ή συντήρησης.

Για αυτές τις εφαρμογές, η χωρητικότητα, η τάση και η αποθηκευμένη ενέργεια του εξοπλισμού αποτελούν σημαντικές παραμέτρους επιλογής. Η ικανότητα της αντίστασης της ράβδου να αντέχει την ενέργεια και η εγκεκριμένη διαμόρφωση λειτουργίας πρέπει να αντιστοιχούν στην εφαρμογή.

Καλώδια υψηλής τάσης

Τα καλώδια υψηλής τάσης μπορεί να διατηρούν χωρητικό φορτίο μετά την απομόνωσή τους. Η κατάλληλη διάταξη εκφόρτισης εξαρτάται από το καλωδιακό σύστημα, το ιστορικό δοκιμών, την προσβασιμότητα των συνδέσεων και την εγκεκριμένη διαδικασία συντήρησης.

Πριν επιλέξετε ράβδο, επιβεβαιώστε την τάση του καλωδίου, τις σχετικές συνθήκες αποθηκευμένης ενέργειας και τις καθορισμένες συνδέσεις εκφόρτισης.

GIS και διακοπτικός εξοπλισμός

Ορισμένες εφαρμογές συντήρησης ή δοκιμών σε GIS και διακοπτικό εξοπλισμό ενδέχεται να απαιτούν διαχείριση υπολειπόμενου φορτίου.

Τα εργαλεία εκφόρτισης πρέπει να εξετάζονται μόνο όταν ο κατασκευαστής του εξοπλισμού παρέχει κατάλληλο, προσβάσιμο σημείο σύνδεσης και εγκρίνει την προβλεπόμενη διαδικασία. Αυτό το προϊόν δεν προορίζεται για την παράκαμψη αλληλομανδαλώσεων ή την πρόσβαση σε σφραγισμένα ή υπό τάση διαμερίσματα.

Εξοπλισμός δοκιμών υψηλής τάσης

Ο εξοπλισμός δοκιμών υψηλής τάσης και τα συνδεδεμένα αντικείμενα δοκιμής μπορεί να διατηρούν αποθηκευμένη ενέργεια μετά την ολοκλήρωση μιας δοκιμής.

Ένα κατάλληλο εργαλείο εκφόρτισης μπορεί να αποτελεί μέρος της εγκεκριμένης διαδικασίας αποδέσμευσης ενέργειας του συστήματος δοκιμών. Η απαιτούμενη αντίσταση, η ενεργειακή ικανότητα και η διάταξη σύνδεσης πρέπει να αντιστοιχούν στον εξοπλισμό δοκιμών και στα ηλεκτρικά χαρακτηριστικά του αντικειμένου δοκιμής.

Ηλεκτρικός εξοπλισμός υποσταθμών

Οι ομάδες συντήρησης υποσταθμών ενδέχεται να χρειάζονται ελεγχόμενα εργαλεία εκφόρτισης για συγκεκριμένο εξοπλισμό με αποθηκευμένη ηλεκτρική ενέργεια.

Η εφαρμογή πρέπει να προσδιορίζεται πριν από την προμήθεια. Μια γενική περιγραφή όπως «για υποσταθμούς» δεν αρκεί για να καθοριστεί η ηλεκτρική καταλληλότητα.

Πώς να επιλέξετε τη σωστή ράβδο εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης

1. Επιβεβαιώστε την τάση του εξοπλισμού

Δηλώστε την τάση του συστήματος ή του εξοπλισμού και διευκρινίστε αν η προβλεπόμενη εφαρμογή αφορά AC, DC ή συγκεκριμένη διάταξη δοκιμών υψηλής τάσης.

Η επιλεγμένη μονωτική ράβδος και τα εξαρτήματα εκφόρτισης πρέπει να είναι κατάλληλα για την αντίστοιχη τάση και τις συνθήκες λειτουργίας.

2. Προσδιορίστε τον τύπο του εξοπλισμού

Ενημερώστε μας αν το εργαλείο θα χρησιμοποιηθεί με συστοιχία πυκνωτών, καλώδιο υψηλής τάσης, διακοπτικό εξοπλισμό, εγκατάσταση GIS, αντικείμενο δοκιμής ή άλλον καθορισμένο τύπο εξοπλισμού.

Διαφορετικοί τύποι εξοπλισμού μπορεί να έχουν πολύ διαφορετικά χαρακτηριστικά αποθηκευμένης ενέργειας, ακόμη και όταν οι ονομαστικές τάσεις τους είναι παρόμοιες.

3. Επιβεβαιώστε τις απαιτήσεις αποθηκευμένης ενέργειας

Όπου είναι διαθέσιμα, παρέχετε τα στοιχεία χωρητικότητας του εξοπλισμού, αρχικής τάσης, αποθηκευμένης ενέργειας και τυχόν απαιτήσεις φορτίου εκφόρτισης που ορίζονται από τον κατασκευαστή του εξοπλισμού ή τον μηχανικό του έργου.

Αυτές οι πληροφορίες βοηθούν να καθοριστεί αν το στοιχείο αντίστασης και η συνολική διαμόρφωση του εργαλείου είναι κατάλληλα για την προβλεπόμενη εφαρμογή.

4. Ελέγξτε την αντίσταση και την ενεργειακή ονομαστική τιμή

Η τιμή αντίστασης είναι κρίσιμη παράμετρος, αλλά πρέπει να εξετάζεται μαζί με την ενεργειακή ικανότητα της αντίστασης, το επιτρεπόμενο φορτίο εκφόρτισης και τις αναμενόμενες ηλεκτρικές συνθήκες.

Εάν το έργο σας καθορίζει ήδη την τιμή αντίστασης ή άλλες παραμέτρους εκφόρτισης, συμπεριλάβετέ τες στο RFQ.

5. Επαληθεύστε τη σχεδίαση δύο λειτουργιών

Επιβεβαιώστε πώς παρέχονται οι λειτουργίες εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης στο επιλεγμένο προϊόν. Η πραγματική διάταξη κυκλώματος και οι διεπαφές σύνδεσης πρέπει να αναφέρονται στις εγκεκριμένες τεχνικές πληροφορίες.

Μην υποθέτετε ότι όλες οι ράβδοι εκφόρτισης δύο λειτουργιών έχουν τις ίδιες εσωτερικές συνδέσεις ή τον ίδιο μηχανισμό λειτουργίας.

6. Επιλέξτε το μήκος της ράβδου και το μονωτικό τμήμα

Δηλώστε το απαιτούμενο συνολικό μήκος της ράβδου, το ενεργό μήκος του μονωτικού τμήματος και πληροφορίες σχετικά με το σημείο πρόσβασης στον εξοπλισμό.

Οι διαστάσεις αυτές πρέπει να αντιστοιχούν στις εγκεκριμένες απαιτήσεις ηλεκτρικής ασφάλειας και απόστασης λειτουργίας της εφαρμογής.

7. Επιβεβαιώστε τη συμβατότητα του αγωγού και του σφιγκτήρα γείωσης

Καθορίστε το μήκος του αγωγού γείωσης, τις απαιτήσεις του αγωγού και τον τύπο σύνδεσης γείωσης που είναι διαθέσιμος στην εγκατάσταση.

Η διάταξη του σφιγκτήρα και του καλωδίου πρέπει να αντιστοιχεί τόσο στο ηλεκτρικό φορτίο του προϊόντος όσο και στα προβλεπόμενα σημεία σύνδεσης.

8. Εξετάστε τα απαιτούμενα τεχνικά έγγραφα

Για προμήθειες εταιρειών κοινής ωφέλειας και έργα EPC, επιβεβαιώστε ποια τεχνικά έγγραφα απαιτούνται πριν από την προσφορά και την έγκριση της παραγγελίας.

Αυτά μπορεί να περιλαμβάνουν εγκεκριμένο σχέδιο, τεχνικό δελτίο δεδομένων, επαλήθευση αντίστασης, έγγραφα δοκιμών του μονωτικού τμήματος και άλλα σχετικά αρχεία επιθεώρησης.

Ράβδος εκφόρτισης έναντι φορητού εξοπλισμού γείωσης και βραχυκύκλωσης

Μια ράβδος εκφόρτισης και ένα φορητό σετ γείωσης μπορεί να χρησιμοποιούνται στο πλαίσιο της ίδιας διαδικασίας ηλεκτρικής ασφάλειας, αλλά επιτελούν διαφορετικές λειτουργίες.

Η λειτουργία άμεσης εκφόρτισης δεν σημαίνει αυτομάτως ότι η ράβδος έχει ονομαστική τιμή που την καθιστά πλήρη διάταξη προσωρινής προστατευτικής γείωσης.

Εάν το έργο σας απαιτεί πλήρες σύστημα προσωρινής γείωσης και βραχυκύκλωσης, εξετάστε τοΦορητό σετ γείωσης και βραχυκύκλωσηςμας.

Απαιτήσεις ηλεκτρικής ασφάλειας και εφαρμογής

Τα εργαλεία εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης προορίζονται για χρήση από εκπαιδευμένο και εξουσιοδοτημένο ηλεκτρολογικό προσωπικό. Η πραγματική διαδικασία πρέπει να καθορίζεται βάσει των συνθηκών του εξοπλισμού, της αξιολόγησης ηλεκτρικών κινδύνων και των εγκεκριμένων οδηγιών συντήρησης ή δοκιμών.

Κατά την αξιολόγηση αυτού του προϊόντος, είναι σημαντικό να λαμβάνονται υπόψη αρκετές διακρίσεις.

Απομόνωση εξοπλισμού και επαλήθευση τάσης

Η αποσύνδεση από μόνη της δεν αποδεικνύει ότι ο ηλεκτρικός εξοπλισμός είναι ασφαλής. Η απομόνωση, η επαλήθευση τάσης και οι άλλοι απαιτούμενοι έλεγχοι πρέπει να ακολουθούν την ισχύουσα διαδικασία της εγκατάστασης.

Όταν απαιτείται ξεχωριστός ανιχνευτής τάσης, χρησιμοποιήστε κατάλληλο εξοπλισμό και την εγκεκριμένη μέθοδο επαλήθευσης. Δείτε τη σειράΑνιχνευτής υψηλής τάσηςμας.

Αποθηκευμένη ηλεκτρική ενέργεια

Οι πυκνωτές, τα καλώδια και ορισμένα αντικείμενα δοκιμής υψηλής τάσης μπορεί να διατηρούν σημαντική ηλεκτρική ενέργεια μετά την αποσύνδεση.

Η απαιτούμενη μέθοδος εκφόρτισης πρέπει να λαμβάνει υπόψη την αποθηκευμένη ενέργεια του εξοπλισμού και την ειδική ηλεκτρική συμπεριφορά του. Η υπολειπόμενη ή επανεμφανιζόμενη τάση πρέπει να αντιμετωπίζεται σύμφωνα με τις εγκεκριμένες διαδικασίες του κατασκευαστή του εξοπλισμού και της εγκατάστασης.

Η άμεση εκφόρτιση δεν είναι αυτομάτως ασφαλής

Η διαθεσιμότητα διαδρομής άμεσης εκφόρτισης δεν σημαίνει ότι μπορεί να χρησιμοποιηθεί αμέσως ή υπό οποιεσδήποτε ηλεκτρικές συνθήκες.

Για σχετικές εργασίες δοκιμών υψηλής τάσης σύμφωνα με το OSHA 29 CFR 1910.269(o)(4)(v), ο εξοπλισμός υψηλής χωρητικότητας πρέπει να εκφορτίζεται μέσω αντίστασης κατάλληλης για τη διαθέσιμη ενέργεια πριν από την άμεση γείωση, ενώ η άμεση γείωση επιτρέπεται μόνο αφού η αποθηκευμένη ενέργεια μειωθεί σε ασφαλές επίπεδο.

Πρόκειται για απαίτηση ασφάλειας που αφορά συγκεκριμένη εφαρμογή και όχι για καθολική οδηγία λειτουργίας για κάθε ράβδο εκφόρτισης ή ηλεκτρική εγκατάσταση.

Προσωρινή προστατευτική γείωση

Η εκφόρτιση της υπολειπόμενης ενέργειας και η εγκατάσταση προσωρινής προστατευτικής γείωσης είναι συναφείς αλλά ξεχωριστές λειτουργίες. Όταν η εργασία απαιτεί σύστημα φορητής γείωσης και βραχυκύκλωσης με καθορισμένη ονομαστική τιμή, ο εξοπλισμός αυτός πρέπει να επιλέγεται και να επαληθεύεται ανεξάρτητα.

Ισχύοντα πρότυπα και τεχνική τεκμηρίωση

Για τις ράβδους εκφόρτισης, οι ισχύουσες τεχνικές απαιτήσεις εξαρτώνται από τον σχεδιασμό του προϊόντος, την προβλεπόμενη εφαρμογή και τις προδιαγραφές του έργου.

Οι αγοραστές θα πρέπει να αποφεύγουν να θεωρούν ότι κάθε μονωτική ράβδος χειρισμού ή εργαλείο εκφόρτισης συμμορφώνεται αυτομάτως με συγκεκριμένο πρότυπο IEC ή εθνικό πρότυπο.

Λειτουργία εκφόρτισης και απαιτήσεις αποθηκευμένης ενέργειας

Το επιλεγμένο προϊόν θα πρέπει να διαθέτει επαρκείς τεχνικές πληροφορίες για την αξιολόγηση της αντίστασης, της ενεργειακής ικανότητας, της ισχύουσας τάσης, της μόνωσης και της σχετικής διάταξης εκφόρτισης.

Ανάλογα με την εφαρμογή, ενδέχεται να απαιτούνται ειδικές ηλεκτρικές δοκιμές ή ανεξάρτητη επαλήθευση για το έργο.

IEC 61230 και φορητός εξοπλισμός γείωσης

Το IEC 61230 αφορά φορητό εξοπλισμό προσωρινής γείωσης ή γείωσης και βραχυκύκλωσης. Δεν πρέπει να παρουσιάζεται αυτομάτως ως πιστοποίηση για κάθε ράβδο εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης.

Εάν το έργο περιλαμβάνει ξεχωριστό φορητό εξοπλισμό γείωσης, το ισχύον πρότυπο, η ονομαστική ικανότητα βραχυκύκλωσης και τα συνοδευτικά έγγραφα πρέπει να εξετάζονται σύμφωνα με τον πραγματικό σχεδιασμό και το πεδίο εφαρμογής του εξοπλισμού.

Συμμόρφωση με τις απαιτήσεις του έργου

Εάν το έργο κοινής ωφέλειας ή EPC καθορίζει εθνικό πρότυπο, μέθοδο ηλεκτρικής δοκιμής, απαίτηση επιθεώρησης ή πιστοποιητικό τρίτου φορέα, συμπεριλάβετε την ακριβή απαίτηση στο RFQ.

Κάθε δήλωση συμμόρφωσης πρέπει να τεκμηριώνεται με έγγραφα για το πραγματικό παρεχόμενο προϊόν και τη διαμόρφωσή του.

Δοκιμές και επαλήθευση ποιότητας

Για μια ράβδο εκφόρτισης δύο λειτουργιών, πρέπει να λαμβάνονται υπόψη κατά την τεχνική αποδοχή τόσο η διαμόρφωση εκφόρτισης μέσω αντίστασης όσο και η διαμόρφωση άμεσης εκφόρτισης.

Το ακριβές σχέδιο εργοστασιακής επιθεώρησης και δοκιμών πρέπει να συμφωνείται σύμφωνα με το παραγγελθέν προϊόν και τις απαιτήσεις του έργου.

Μόνο η οπτική επιθεώρηση και μια βασική μέτρηση αντίστασης δεν αποδεικνύουν την πλήρη ηλεκτρική καταλληλότητα ενός εργαλείου εκφόρτισης υψηλής τάσης. Όπου προβλέπεται, η μόνωση και η λειτουργική απόδοση πρέπει να αξιολογούνται σύμφωνα με τις ισχύουσες απαιτήσεις δοκιμών.

Επιθεώρηση, αποθήκευση και συντήρηση

Τα εργαλεία εκφόρτισης πρέπει να επιθεωρούνται και να συντηρούνται σύμφωνα με τις οδηγίες του κατασκευαστή και την εγκεκριμένη διαδικασία διαχείρισης εξοπλισμού της ηλεκτρικής εγκατάστασης.

Κατάσταση μονωτικής ράβδου

Ελέγξτε τη ράβδο για ορατές ρωγμές, μηχανικές φθορές, ρύπους, υγρασία ή φθορά της επιφάνειας που μπορεί να επηρεάσουν την καταλληλότητά της.

Εξαρτήματα επαφής και σύνδεσης

Ελέγξτε ότι η κεφαλή επαφής, ο αγωγός γείωσης, ο σφιγκτήρας και οι προσβάσιμες συνδέσεις είναι πλήρεις και χωρίς εμφανείς φθορές ή χαλαρώματα.

Αντίσταση και ηλεκτρική κατάσταση

Ακολουθήστε το απαιτούμενο πρόγραμμα επιθεώρησης ή δοκιμών για το επιλεγμένο προϊόν. Για υποψία βλάβης της αντίστασης, μη φυσιολογική ηλεκτρική κατάσταση ή αποτυχημένο αποτέλεσμα δοκιμής, ζητήστε αξιολόγηση από εξειδικευμένο προσωπικό.

Αποθήκευση

Αποθηκεύετε τη ράβδο εκφόρτισης σε καθαρό, στεγνό και προστατευμένο χώρο, σύμφωνα με τις οδηγίες της. Αποφύγετε τις μηχανικές κρούσεις, τη μόλυνση και τις συνθήκες που μπορεί να προκαλέσουν ζημιά στο μονωτικό τμήμα ή τα ηλεκτρικά εξαρτήματα.

Εάν υπάρχει οποιαδήποτε αμφιβολία για την ηλεκτρική ακεραιότητα ή τη μηχανική κατάσταση του εργαλείου, αποσύρετέ το από την κανονική χρήση έως ότου αξιολογηθεί σύμφωνα με την ισχύουσα διαδικασία.

Κατάλογος ελέγχου αποδοχής αγοραστή

Για διαγωνισμούς εταιρειών κοινής ωφέλειας, έργα EPC και παραγγελίες διανομέων, η αποδοχή πρέπει να βασίζεται στην πραγματική εγκεκριμένη διαμόρφωση και όχι μόνο στην ονομασία του προϊόντος.

Υποστήριξη διαμόρφωσης έργου και προμηθειών

Η JINPOWER προμηθεύει εξοπλισμό ηλεκτρικής ασφάλειας και γείωσης για εφαρμογές εταιρειών κοινής ωφέλειας, βιομηχανικές εφαρμογές και έργα. Για τις ράβδους εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης, η τεχνική διαμόρφωση πρέπει να εξετάζεται σε σχέση με την πραγματική απαίτηση εκφόρτισης πριν από την έγκριση της παραγγελίας.

Ανάλογα με τα διαθέσιμα σχέδια προϊόντων, οι απαιτήσεις του έργου μπορεί να περιλαμβάνουν:

• Τάση εφαρμογής
• Εφαρμογή AC ή DC
• Τιμή αντίστασης
• Απαίτηση φορτίου εκφόρτισης
• Μήκος μονωτικής ράβδου
• Ενεργό μονωτικό τμήμα
• Διαμόρφωση κεφαλής επαφής
• Μήκος αγωγού γείωσης
• Σχεδιασμός σφιγκτήρα γείωσης
• Αναγνώριση και επισήμανση προϊόντος
• Συσκευασία
• Έγγραφα επιθεώρησης και δοκιμών

Η τεχνική προσαρμογή εξαρτάται από τον σχεδιασμό του προϊόντος, τις ισχύουσες απαιτήσεις ασφάλειας και την επιβεβαίωση της προκύπτουσας ηλεκτρικής απόδοσης. Οι αλλαγές στην αντίσταση, τη μόνωση ή τις συνδέσεις εκφόρτισης δεν πρέπει ποτέ να αντιμετωπίζονται ως αισθητικές τροποποιήσεις.

Τι πρέπει να συμπεριλάβετε στο RFQ σας;

Ένα τεχνικό σχέδιο ή μια προδιαγραφή εξοπλισμού είναι ιδιαίτερα χρήσιμο όταν το έργο απαιτεί συγκεκριμένη σύνδεση εκφόρτισης ή διαμόρφωση αντίστασης.

Συχνές ερωτήσεις

Τι είναι η ράβδος εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης;

Είναι ένα εργαλείο ηλεκτρικής εκφόρτισης που συνδυάζει εκφόρτιση μέσω αντίστασης με περιορισμό ρεύματος και λειτουργία άμεσης εκφόρτισης σε μία διαμόρφωση προϊόντος. Προορίζεται για συγκεκριμένο εξοπλισμό και εγκεκριμένες διαδικασίες εκφόρτισης.

Γιατί είναι απαραίτητη η εκφόρτιση μέσω αντίστασης;

Ο εξοπλισμός που περιέχει χωρητικά στοιχεία μπορεί να διατηρεί ηλεκτρική ενέργεια μετά την απομόνωσή του. Ένα κατάλληλο στοιχείο αντίστασης περιορίζει το αρχικό ρεύμα εκφόρτισης και συμβάλλει στην ελεγχόμενη αποδέσμευση ενέργειας.

Πότε μπορεί να χρησιμοποιηθεί η λειτουργία άμεσης εκφόρτισης;

Μόνο όταν το επιτρέπουν η κατάσταση του εξοπλισμού, το επίπεδο αποθηκευμένης ενέργειας και η εγκεκριμένη διαδικασία λειτουργίας. Η λειτουργία άμεσης εκφόρτισης δεν πρέπει να εφαρμόζεται απλώς επειδή έχει παρέλθει ένας εκτιμώμενος χρόνος εκφόρτισης.

Ποια είναι η διαφορά μεταξύ μιας ράβδου εκφόρτισης μέσω αντίστασης και μιας ράβδου εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης;

Μια ράβδος εκφόρτισης μέσω αντίστασης παρέχει την καθορισμένη λειτουργία εκφόρτισης με περιορισμό ρεύματος. Μια ράβδος εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης συνδυάζει λειτουργίες εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης. Η σωστή επιλογή εξαρτάται από τον εξοπλισμό και την απαιτούμενη διαδικασία εκφόρτισης.

Μπορεί η ράβδος να χρησιμοποιηθεί με συστοιχίες πυκνωτών;

Ενδέχεται να είναι κατάλληλη για συγκεκριμένες εφαρμογές συστοιχιών πυκνωτών, όταν η αντίσταση, η ενεργειακή ικανότητα, η ονομαστική τάση και ο σχεδιασμός σύνδεσης αντιστοιχούν στον εξοπλισμό. Η καταλληλότητα πρέπει να επιβεβαιώνεται πριν από τη χρήση.

Μπορεί να χρησιμοποιηθεί σε καλώδια υψηλής τάσης;

Ενδέχεται να χρησιμοποιηθεί σε εγκεκριμένες εφαρμογές εκφόρτισης καλωδίων, εφόσον οι ονομαστικές τιμές και οι συνδέσεις του προϊόντος είναι κατάλληλες. Πρέπει να λαμβάνονται υπόψη η τάση του καλωδίου, η αποθηκευμένη ενέργεια και η απαιτούμενη διαδικασία συντήρησης.

Πώς επιλέγω τη σωστή τιμή αντίστασης;

Η επιλογή της αντίστασης εξαρτάται από την τάση του εξοπλισμού, τη χωρητικότητα, την αποθηκευμένη ενέργεια, το επιτρεπόμενο ρεύμα εκφόρτισης και την ενεργειακή ικανότητα της αντίστασης. Η τιμή πρέπει να ακολουθεί τον σχεδιασμό του εξοπλισμού ή την εγκεκριμένη μηχανική απαίτηση του έργου.

Έχουν όλες οι ράβδοι εκφόρτισης την ίδια ονομαστική τάση;

Όχι. Η ισχύουσα τάση και η διαμόρφωση μόνωσης εξαρτώνται από το επιλεγμένο μοντέλο και τα σχετικά τεχνικά δεδομένα. Μην υποθέτετε ότι όλες οι ράβδοι εκφόρτισης είναι εναλλάξιμες.

Μπορεί η ράβδος να αντικαταστήσει ένα φορητό σετ γείωσης;

Όχι αυτομάτως. Η ράβδος εκφόρτισης επιλέγεται για τη λειτουργία εκφόρτισής της. Ένα φορητό σετ γείωσης σχεδιάζεται για καθορισμένα καθήκοντα προσωρινής προστατευτικής γείωσης και βραχυκύκλωσης. Ο απαιτούμενος εξοπλισμός πρέπει να καθορίζεται βάσει της διαδικασίας εργασίας.

Μπορεί να προσαρμοστεί το μήκος της ράβδου και του αγωγού γείωσης;

Τα μήκη και οι απαιτήσεις σύνδεσης για συγκεκριμένο έργο μπορούν να εξεταστούν ανάλογα με τα διαθέσιμα σχέδια προϊόντων. Οι αλλαγές που επηρεάζουν τη μόνωση ή την ηλεκτρική απόδοση απαιτούν τεχνική επιβεβαίωση.

Ποια έγγραφα πρέπει να ζητούν οι αγοραστές;

Ανάλογα με το έργο, ζητήστε τεχνικό δελτίο δεδομένων, εγκεκριμένο σχέδιο, επαλήθευση αντίστασης, έγγραφα δοκιμών μόνωσης, σχετικά αρχεία απόδοσης και άλλα συμφωνημένα έγγραφα επιθεώρησης.

Ζητήστε λεπτομέρειες και τιμές για τη ράβδο εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης

Εάν προμηθεύεστε ράβδους εκφόρτισης μέσω αντίστασης και άμεσης εκφόρτισης για συστοιχίες πυκνωτών, καλώδια υψηλής τάσης, ηλεκτρικές δοκιμές, υποσταθμούς ή έργα συντήρησης εταιρειών κοινής ωφέλειας, στείλτε στην JINPOWER τις απαιτήσεις εξοπλισμού και εκφόρτισης για τεχνική αξιολόγηση.

Παρακαλούμε δώστε την τάση του εξοπλισμού, την εφαρμογή AC/DC, τον τύπο εξοπλισμού, τις διαθέσιμες πληροφορίες αποθηκευμένης ενέργειας, τις απαιτούμενες λειτουργίες εκφόρτισης, την απαίτηση αντίστασης, το μήκος της ράβδου, τη διαμόρφωση του αγωγού γείωσης, την ποσότητα και τις ισχύουσες προδιαγραφές του έργου.

Στη συνέχεια, η JINPOWER μπορεί να εξετάσει τη ζητούμενη διαμόρφωση προϊόντος και να διευκρινίσει τις τεχνικές πληροφορίες και τα έγγραφα που απαιτούνται πριν από την προσφορά και την επιβεβαίωση της παραγγελίας.
