Основные преимущества продукта

• Сочетает функции резистивного и прямого разряда
• Резистивный элемент помогает ограничить начальный ток разряда
• Предназначен для разряда определенного высоковольтного оборудования
• Изолирующая штанга с контактной головкой
• Заземляющий провод и зажим в соответствии с выбранной конфигурацией
• Подходит для применения в системах с накопленной электрической энергией, если это одобрено производителем оборудования и предусмотрено процедурой на объекте
• Длину штанги, требования к сопротивлению и конструкцию соединений можно согласовать для конкретного проекта
• Техническая конфигурация и необходимая документация по проверке подтверждаются до утверждения заказа

Краткие технические характеристики

В таблице ниже приведены основные технические параметры для выбора продукта. Точные электрические характеристики, размеры и спецификации компонентов зависят от выбранной модели и утвержденной технической документации.

Одного значения напряжения оборудования недостаточно для выбора разрядной штанги. Покупателям также следует предоставить сведения о накопленной энергии, требованиях к разряду и конфигурации подключения оборудования. Точные характеристики необходимо подтвердить до утверждения продукта для предполагаемого применения.

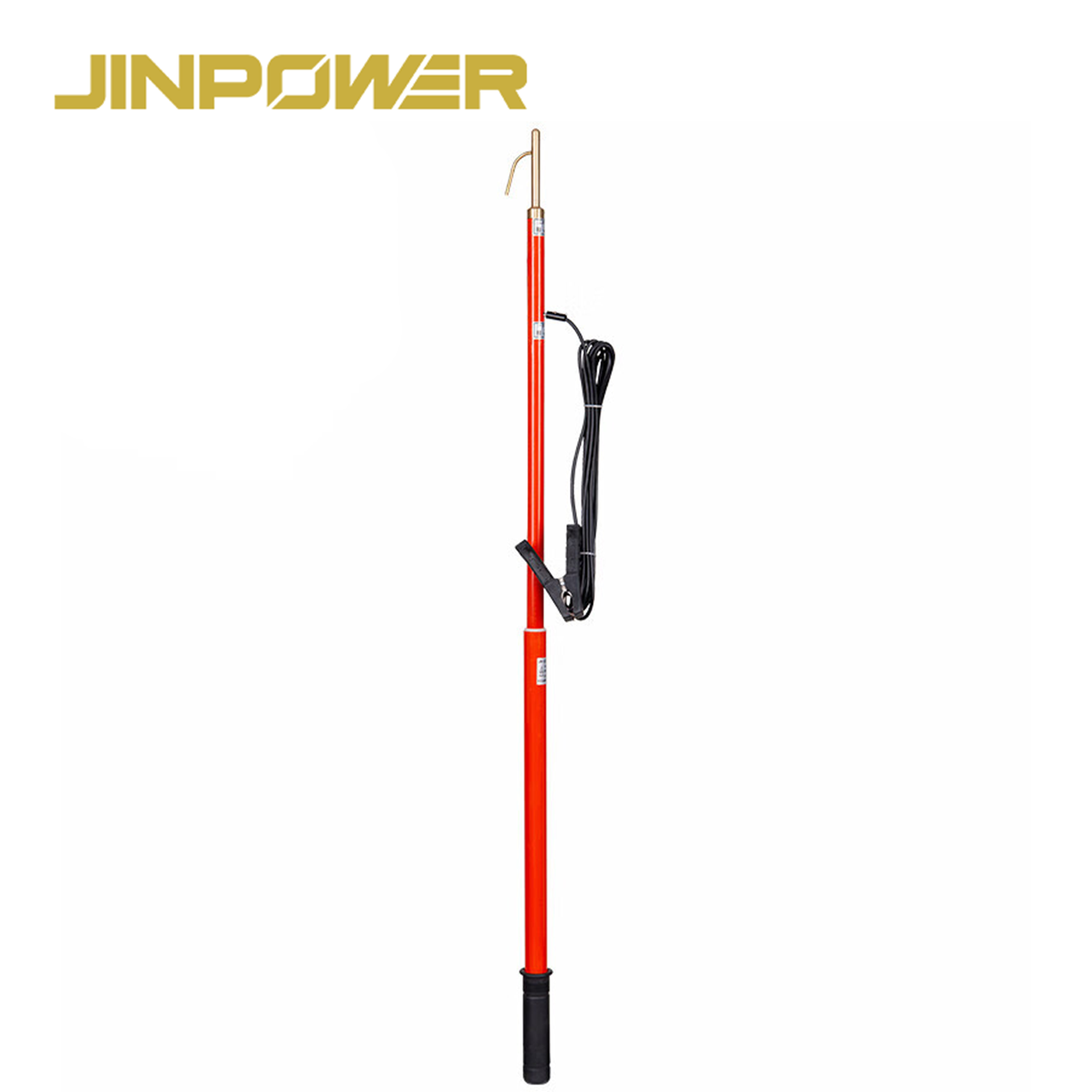

Конфигурация продукта и основные компоненты

Штанга для резистивного и прямого разряда объединяет изолирующую рабочую часть, электрические контактные компоненты и необходимые соединения для разряда. Фактическая внутренняя конструкция зависит от конфигурации продукта.

Изолирующая штанга

Изолирующая штанга служит рабочей частью, с помощью которой устанавливают контактную головку разрядного устройства, сохраняя необходимое расстояние в соответствии с утвержденной рабочей процедурой.

Общую длину штанги и эффективную длину изолирующей части следует выбирать с учетом напряжения оборудования, доступности точки подключения и применимых требований электробезопасности.

Большая длина штанги не означает автоматически более высокий класс электрической изоляции. Изоляционные характеристики должны подтверждаться спецификацией и протоколами испытаний конкретного продукта.

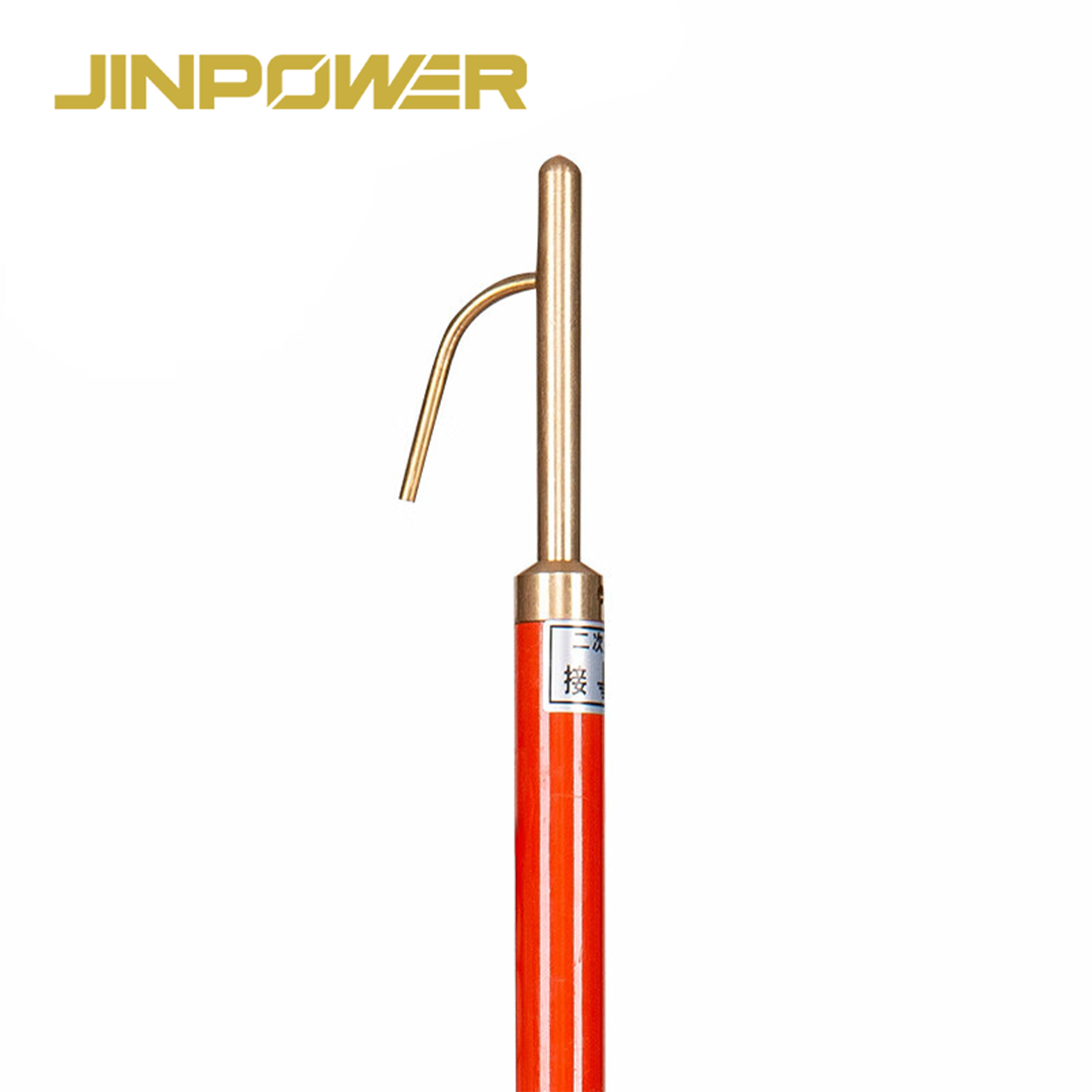

Контактная головка

Контактная головка обеспечивает предусмотренный интерфейс подключения к электрооборудованию. Ее форма и конструкция соединения должны соответствовать заданной точке контакта оборудования.

Если оборудование оснащено специальными клеммами или точками подключения, покупателям следует предоставить чертежи или фотографии, чтобы можно было проверить требуемую конфигурацию контактной головки.

Резистивный элемент

Резистивный элемент является основным компонентом функции резистивного разряда. Он ограничивает ток разряда в соответствии со своим сопротивлением и электрическими условиями оборудования.

Пригодность элемента следует оценивать не только по значению сопротивления. Резистор также должен иметь подходящую энергоемкость и быть рассчитан на режим разряда для предполагаемого применения.

Цепь прямого разряда

Функция прямого разряда обеспечивает проводящий путь соединения без токоограничивающего сопротивления, используемого при резистивном разряде.

Точную конструкцию обеих функций разряда следует проверить по утвержденному техническому чертежу продукта. Покупателям не следует предполагать наличие определенного переключателя, последовательности контактов или внутренней схемы без проверки поставляемой модели.

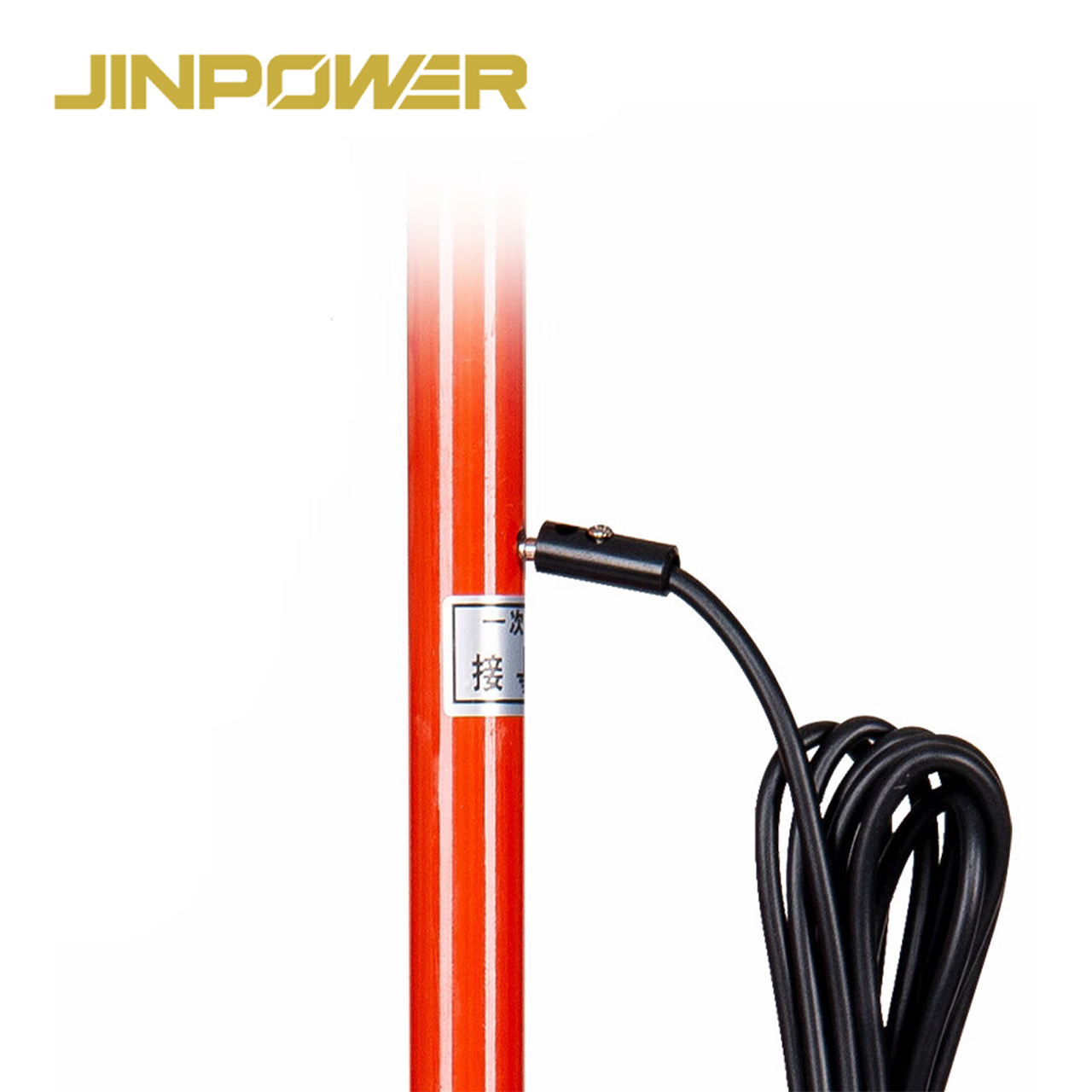

Заземляющий провод

Заземляющий провод обеспечивает проводящее соединение с заданной точкой заземления. Его материал, сечение, длина и конструкция соединения должны соответствовать выбранному продукту и электрическому режиму работы.

Заземляющий зажим

Заземляющий зажим обеспечивает соединение с указанной точкой подключения к заземлению.

Размеры и материал зажима, а также его совместимость следует подтвердить до заказа. Зажим, не подходящий к предусмотренной точке подключения, может сделать непригодной для проекта даже в остальном подходящую разрядную штангу.

Как работает резистивный и прямой разряд?

Продукт объединяет две электрические функции, предназначенные для разных этапов утвержденной процедуры разряда. Эти функции выполняют разные задачи и не должны рассматриваться как взаимозаменяемые.

Резистивный разряд: ограничение начального тока разряда

Электрооборудование с емкостными элементами может сохранять энергию после отключения питания. Если заряженный компонент без надлежащей оценки подключить непосредственно к низкоомной цепи, может возникнуть высокий начальный ток разряда.

При резистивном разряде в предусмотренную цепь разряда включается резистивный элемент. Он ограничивает ток с учетом условий цепи и позволяет снизить накопленную энергию более контролируемым образом.

Фактический характер разряда зависит от нескольких факторов, в том числе:

• Начальное напряжение оборудования
• Накопленная электрическая энергия
• Емкость оборудования
• Значение сопротивления
• Номинальная энергоемкость резистора
• Конфигурация цепи разряда

Сопротивление необходимо выбирать для предусмотренного электрического режима работы. Нельзя считать разрядную штангу подходящей только потому, что она содержит резистор.

Прямой разряд: завершение утвержденной процедуры разряда

Функция прямого разряда обеспечивает низкоомный проводящий путь для следующего этапа утвержденной процедуры разряда или заземления.

Однако прямой разряд нельзя выполнять только на основании того, что прошло определенное время. Перед прямым заземлением накопленную энергию необходимо снизить до уровня, при котором такое заземление безопасно согласно применимой процедуре для конкретного оборудования.

Условия использования функции прямого разряда должны определяться квалифицированными специалистами-электриками с учетом инструкций производителя оборудования, соответствующих требований электробезопасности и утвержденных процедур на объекте.

Зачем объединять обе функции?

Двухфункциональная разрядная штанга объединяет в одной конфигурации резистивный разряд с ограничением тока и возможность прямого разряда.

Это может быть полезно, если рабочая процедура требует обеих функций, при условии что выбранная штанга рассчитана на данное оборудование, а ее схема разряда правильно подобрана.

Продукт не следует использовать как универсальный инструмент для разряда любого высоковольтного оборудования. Его пригодность зависит от фактических электрических условий и утвержденной технической спецификации.

Штанга для резистивного и прямого разряда и штанга для резистивного разряда

JINPOWER предлагает штанги для резистивного разряда и для резистивного и прямого разряда. Основное различие заключается в количестве функций разряда, предусмотренных конфигурацией продукта.

Ни один из продуктов не является автоматически лучшим для любого применения. Выбор зависит от типа оборудования, электрического режима работы, требуемого способа разряда и рабочей процедуры на объекте.

Если для вашего проекта требуется только контролируемый резистивный разряд, ознакомьтесь с нашейштангой для резистивного разряда.

Типичные области применения

Батареи конденсаторов

Батареи конденсаторов могут сохранять значительную электрическую энергию после отключения. Поэтому в некоторых установках перед дальнейшим заземлением или техническим обслуживанием требуется контролируемый разряд.

Для таких применений важными параметрами выбора являются емкость оборудования, напряжение и накопленная энергия. Энергоемкость резистора разрядной штанги и утвержденная конфигурация ее работы должны соответствовать применению.

Высоковольтные кабели

Высоковольтные кабели могут сохранять емкостной заряд после отключения. Подходящая схема разряда зависит от кабельной системы, истории испытаний, доступности соединений и утвержденной процедуры технического обслуживания.

Перед выбором штанги подтвердите напряжение кабеля, соответствующие условия накопления энергии и предусмотренные соединения для разряда.

КРУЭ и распределительные устройства

В некоторых случаях технического обслуживания или испытаний КРУЭ и распределительных устройств может потребоваться управление остаточным зарядом.

Разрядные инструменты следует рассматривать только в тех случаях, когда производитель оборудования предусматривает подходящую доступную точку подключения и одобряет предполагаемую процедуру. Этот продукт не предназначен для обхода блокировок или доступа в герметичные отсеки либо отсеки под напряжением.

Высоковольтное испытательное оборудование

Высоковольтное испытательное оборудование и подключенные к нему испытуемые объекты могут сохранять накопленную энергию после завершения испытания.

Подходящий разрядный инструмент может быть частью утвержденной процедуры снятия энергии с испытательной системы. Требуемое сопротивление, энергоемкость и схема подключения должны соответствовать испытательному оборудованию и электрическим характеристикам испытуемого объекта.

Электрооборудование подстанций

При техническом обслуживании на подстанциях могут потребоваться инструменты для контролируемого разряда отдельных видов оборудования с накопленной электрической энергией.

Область применения следует определить до закупки. Общего описания «для подстанций» недостаточно, чтобы подтвердить электрическую пригодность.

Как выбрать подходящую штангу для резистивного и прямого разряда

1. Подтвердите напряжение оборудования

Укажите напряжение системы или оборудования, а также уточните, предполагается ли применение в сети переменного или постоянного тока либо в рамках определенной высоковольтной испытательной схемы.

Выбранная изолирующая штанга и компоненты разряда должны соответствовать применимому напряжению и условиям эксплуатации.

2. Определите тип оборудования

Сообщите, будет ли инструмент использоваться с батареей конденсаторов, высоковольтным кабелем, распределительным устройством, установкой КРУЭ, испытуемым объектом или другим конкретным типом оборудования.

Разное оборудование может существенно отличаться по характеристикам накопленной энергии, даже если его номинальные значения напряжения схожи.

3. Подтвердите требования к накопленной энергии

При наличии предоставьте сведения о емкости оборудования, начальном напряжении, накопленной энергии и требованиях к режиму разряда, указанных производителем оборудования или инженером проекта.

Эта информация помогает определить, подходят ли резистивный элемент и полная конфигурация инструмента для предполагаемого применения.

4. Проверьте сопротивление и номинальную энергоемкость

Значение сопротивления является критически важным параметром, но его необходимо оценивать совместно с энергоемкостью резистора, допустимым режимом разряда и ожидаемыми электрическими условиями.

Если в проекте уже заданы значение сопротивления или другие параметры разряда, укажите их в запросе коммерческого предложения.

5. Проверьте конструкцию с двумя функциями

Подтвердите, каким образом в выбранном продукте реализованы функции резистивного и прямого разряда. Фактическая схема и интерфейсы подключения должны быть указаны в утвержденной технической документации.

Не следует предполагать, что у всех двухфункциональных разрядных штанг одинаковые внутренние соединения или механизм управления.

6. Выберите длину штанги и изолирующей части

Укажите требуемую общую длину штанги, эффективную длину изолирующей части и сведения о точке доступа к оборудованию.

Эти размеры должны соответствовать утвержденным требованиям электробезопасности и безопасного расстояния для данного применения.

7. Подтвердите совместимость заземляющего провода и зажима

Укажите длину заземляющего провода, требования к проводнику и тип заземляющего соединения, доступного на объекте.

Конструкция зажима и кабеля должна соответствовать как электрическому режиму работы продукта, так и предусмотренным точкам подключения.

8. Проверьте требуемую техническую документацию

При закупках для энергокомпаний и EPC-проектов уточните, какие технические документы требуются до получения коммерческого предложения и утверждения заказа.

К ним могут относиться утвержденный чертеж, технический паспорт, подтверждение сопротивления, документация об испытаниях изолирующей части и другие применимые записи о проверках.

Разрядная штанга и переносное оборудование для заземления и закорачивания

Разрядная штанга и переносной комплект заземления могут использоваться в рамках одного процесса электробезопасности, но выполняют разные функции.

Наличие функции прямого разряда не означает автоматически, что штанга рассчитана на применение в качестве полноценного переносного устройства защитного заземления.

Если для проекта требуется полноценная система временного заземления и закорачивания, ознакомьтесь с нашимпереносным комплектом заземления и закорачивания.

Требования электробезопасности и применения

Инструменты для резистивного и прямого разряда предназначены для использования обученным и уполномоченным электротехническим персоналом. Фактическая процедура должна определяться с учетом состояния оборудования, оценки электрических опасностей и утвержденных инструкций по техническому обслуживанию или испытаниям.

При оценке этого продукта важно учитывать несколько различий.

Отключение оборудования и проверка отсутствия напряжения

Само по себе отключение не доказывает, что электрооборудование безопасно. Отключение от источника питания, проверку напряжения и другие необходимые меры следует выполнять в соответствии с применимой процедурой на объекте.

Если требуется отдельный указатель напряжения, используйте подходящее оборудование и утвержденный метод проверки. Ознакомьтесь с нашейлинейкой указателей высокого напряжения.

Накопленная электрическая энергия

Конденсаторы, кабели и некоторые высоковольтные испытуемые объекты могут сохранять значительную электрическую энергию после отключения.

При выборе способа разряда необходимо учитывать накопленную энергию оборудования и особенности его электрического поведения. Остаточное или вновь возникающее напряжение следует контролировать в соответствии с утвержденными процедурами производителя оборудования и объекта.

Прямой разряд не всегда безопасен

Наличие цепи прямого разряда не означает, что ее можно использовать немедленно или при любых электрических условиях.

При выполнении соответствующих работ с высоковольтным испытательным оборудованием согласно OSHA 29 CFR 1910.269(o)(4)(v) оборудование большой емкости необходимо разряжать через резистор, рассчитанный на имеющуюся энергию, прежде чем выполнять прямое заземление; прямое заземление допускается только после снижения накопленной энергии до безопасного уровня.

Это требование электробезопасности зависит от конкретного применения и не является универсальной рабочей инструкцией для каждой разрядной штанги или электроустановки.

Временное защитное заземление

Снятие остаточной энергии и установка временного защитного заземления — связанные, но отдельные функции. Если для работ требуется переносная система заземления и закорачивания с соответствующим номинальным исполнением, это оборудование необходимо выбирать и проверять отдельно.

Применимые стандарты и техническая документация

Применимые технические требования к разрядным штангам зависят от конструкции продукта, предполагаемого применения и спецификации проекта.

Покупателям не следует считать, что любая изолирующая рабочая штанга или разрядный инструмент автоматически соответствует конкретному стандарту IEC или национальному стандарту.

Функция разряда и требования к накопленной энергии

Техническая информация о выбранном продукте должна быть достаточной для оценки сопротивления, энергоемкости, применимого напряжения, изоляции и соответствующей схемы разряда.

В зависимости от применения могут потребоваться электрические испытания для конкретного проекта или независимая проверка.

IEC 61230 и переносное оборудование для заземления

IEC 61230 распространяется на переносное оборудование для временного заземления или заземления и закорачивания. Этот стандарт не следует автоматически указывать как подтверждение соответствия каждой штанги для резистивного и прямого разряда.

Если проект предусматривает отдельное переносное заземляющее оборудование, его применимый стандарт, номинальный ток короткого замыкания и подтверждающие документы необходимо рассматривать с учетом фактической конструкции и области применения этого оборудования.

Соответствие требованиям проекта

Если проект энергокомпании или EPC предусматривает национальный стандарт, метод электрических испытаний, требование к проверке или сертификат третьей стороны, укажите точное требование в запросе коммерческого предложения.

Любое заявление о соответствии должно подтверждаться документацией на фактически поставляемый продукт и его конфигурацию.

Испытания и проверка качества

При технической приемке двухфункциональной разрядной штанги необходимо учитывать обе конфигурации разряда — резистивную и прямую.

Точный план заводской проверки и испытаний следует согласовать с учетом заказанного продукта и требований проекта.

Только визуальный осмотр и базовое измерение сопротивления не подтверждают полную электрическую пригодность высоковольтного разрядного инструмента. Если это предусмотрено требованиями, изоляционные характеристики и функциональные параметры необходимо оценивать по применимым требованиям к испытаниям.

Осмотр, хранение и техническое обслуживание

Разрядные инструменты следует осматривать и обслуживать в соответствии с инструкциями производителя и утвержденной процедурой управления оборудованием на электроустановке.

Состояние изолирующей штанги

Осмотрите штангу на наличие видимых трещин, механических повреждений, загрязнений, влаги или ухудшения состояния поверхности, которые могут повлиять на ее пригодность.

Контактные компоненты и соединения

Убедитесь, что контактная головка, заземляющий провод, зажим и доступные соединения находятся в комплекте и не имеют очевидных повреждений или ослабления.

Сопротивление и электрическое состояние

Соблюдайте установленный график осмотра или испытаний выбранного продукта. При подозрении на повреждение резистора, обнаружении ненормального электрического состояния или неудовлетворительного результате испытаний следует обратиться за оценкой к квалифицированным специалистам.

Хранение

Храните разрядную штангу в чистом, сухом и защищенном месте в соответствии с инструкциями. Не допускайте механических ударов, загрязнения и условий, способных повредить изолирующую часть или электрические компоненты.

При любых сомнениях в электрической целостности или механическом состоянии инструмента выведите его из обычной эксплуатации до проведения оценки согласно применимой процедуре.

Контрольный список приемки для покупателей

При участии в тендерах энергокомпаний, EPC-проектах и заказах дистрибьюторов приемку следует проводить на основании фактически утвержденной конфигурации, а не только наименования продукта.

Конфигурация для проекта и поддержка закупок

JINPOWER поставляет оборудование для электробезопасности и заземления для энергокомпаний, промышленных предприятий и проектных задач. Перед утверждением заказа техническую конфигурацию штанг для резистивного и прямого разряда следует проверить на соответствие фактическим требованиям к разряду.

В зависимости от доступных вариантов конструкции продукта требования проекта могут включать:

• Рабочее напряжение
• Применение в сети переменного или постоянного тока
• Значение сопротивления
• Требования к режиму разряда
• Длину изолирующей штанги
• Эффективную длину изолирующей части
• Конфигурацию контактной головки
• Длину заземляющего провода
• Конструкцию заземляющего зажима
• Идентификационную маркировку продукта
• Упаковку
• Документацию по проверке и испытаниям

Возможность технической адаптации зависит от конструкции продукта, применимых требований безопасности и подтверждения получаемых электрических характеристик. Изменения сопротивления, изоляции или соединений для разряда нельзя считать чисто косметическими модификациями.

Что следует указать в запросе коммерческого предложения?

Технический чертеж или спецификация оборудования особенно полезны, если проект требует специального соединения для разряда или определенной конфигурации резистора.

Часто задаваемые вопросы

Что такое штанга для резистивного и прямого разряда?

Это электрический разрядный инструмент, который объединяет в одной конфигурации ограниченный по току резистивный разряд и функцию прямого разряда. Он предназначен для определенного оборудования и утвержденных процедур разряда.

Зачем нужен резистивный разряд?

Оборудование с емкостными элементами может сохранять электрическую энергию после отключения. Подходящий резистивный элемент ограничивает начальный ток разряда и обеспечивает контролируемое высвобождение энергии.

Когда можно использовать функцию прямого разряда?

Только если состояние оборудования, уровень накопленной энергии и утвержденная рабочая процедура это допускают. Функцию прямого разряда нельзя применять только потому, что прошло предполагаемое время разряда.

В чем разница между штангой для резистивного разряда и штангой для резистивного и прямого разряда?

Штанга для резистивного разряда обеспечивает предусмотренную функцию разряда с ограничением тока. Штанга для резистивного и прямого разряда объединяет функции резистивного и прямого разряда. Правильный выбор зависит от оборудования и требуемой процедуры разряда.

Можно ли использовать штангу с батареями конденсаторов?

Она может подходить для определенных применений с батареями конденсаторов, если сопротивление, энергоемкость, номинальное напряжение и конструкция соединений соответствуют оборудованию. Пригодность необходимо подтвердить до использования.

Можно ли использовать ее для высоковольтных кабелей?

Ее можно использовать в утвержденных схемах разряда кабелей, если характеристики и соединения продукта подходят. Необходимо учитывать напряжение кабеля, накопленную энергию и требуемую процедуру технического обслуживания.

Как выбрать правильное значение сопротивления?

Выбор сопротивления зависит от напряжения оборудования, емкости, накопленной энергии, допустимого тока разряда и энергоемкости резистора. Значение должно соответствовать конструкции оборудования или утвержденным инженерным требованиям проекта.

Одинаково ли номинальное напряжение у всех разрядных штанг?

Нет. Допустимое напряжение и конфигурация изоляции зависят от выбранной модели и сопроводительных технических данных. Не следует считать все разрядные штанги взаимозаменяемыми.

Может ли штанга заменить переносной комплект заземления?

Не автоматически. Разрядную штангу выбирают с учетом ее функции разряда. Переносной комплект заземления предназначен для определенных задач временного защитного заземления и закорачивания. Требуемое оборудование следует определять на основании рабочей процедуры.

Можно ли изменить длину штанги и заземляющего провода?

Длины и требования к соединениям для конкретного проекта можно рассмотреть с учетом доступных конструкций продукта. Изменения, влияющие на изоляцию или электрические характеристики, требуют технического подтверждения.

Какие документы следует запросить покупателям?

В зависимости от проекта запросите технический паспорт, утвержденный чертеж, подтверждение сопротивления, документацию об испытаниях изоляции, применимые протоколы испытаний и другие согласованные документы по проверке.

Запросите сведения и цены на штанги для резистивного и прямого разряда

Если вы подбираете штанги для резистивного и прямого разряда для батарей конденсаторов, высоковольтных кабелей, электрических испытаний, подстанций или технического обслуживания энергосистем, направьте в JINPOWER сведения об оборудовании и требованиях к разряду для технической проверки.

Предоставьте напряжение оборудования, тип применения AC/DC, тип оборудования, имеющиеся сведения о накопленной энергии, требуемые функции разряда, требования к сопротивлению, длину штанги, конфигурацию заземляющего провода, количество и применимую спецификацию проекта.

После этого JINPOWER сможет проверить запрошенную конфигурацию продукта и уточнить технические сведения и документацию, необходимые до предоставления коммерческого предложения и подтверждения заказа.
