Points forts du produit

• Combine les fonctions de décharge résistive et de décharge directe
• L’élément résistif contribue à limiter le courant de décharge initial
• Conçu pour des applications de décharge spécifiques sur des équipements haute tension
• Perche isolante de manœuvre avec tête de contact électrique
• Conducteur de mise à la terre et pince selon la configuration sélectionnée
• Convient aux applications impliquant de l’énergie électrique stockée, sous réserve de l’approbation du fabricant de l’équipement et de la procédure du site
• La longueur de la perche, les exigences relatives à la résistance et la conception des connexions peuvent être étudiées pour les applications de projet
• La configuration technique et les documents d’inspection requis sont confirmés avant l’approbation de la commande

Principales spécifications techniques

Le tableau suivant présente les principaux paramètres techniques à prendre en compte pour choisir le produit. Les valeurs électriques, les dimensions et les spécifications des composants exactes dépendent du modèle sélectionné et des documents techniques approuvés.

La tension de l’équipement ne suffit pas, à elle seule, à choisir une perche de décharge. Les acheteurs doivent également fournir des informations sur l’énergie stockée, les exigences de décharge et la configuration des connexions de l’équipement. Les valeurs exactes doivent être confirmées avant que le produit soit approuvé pour l’application prévue.

Configuration du produit et principaux composants

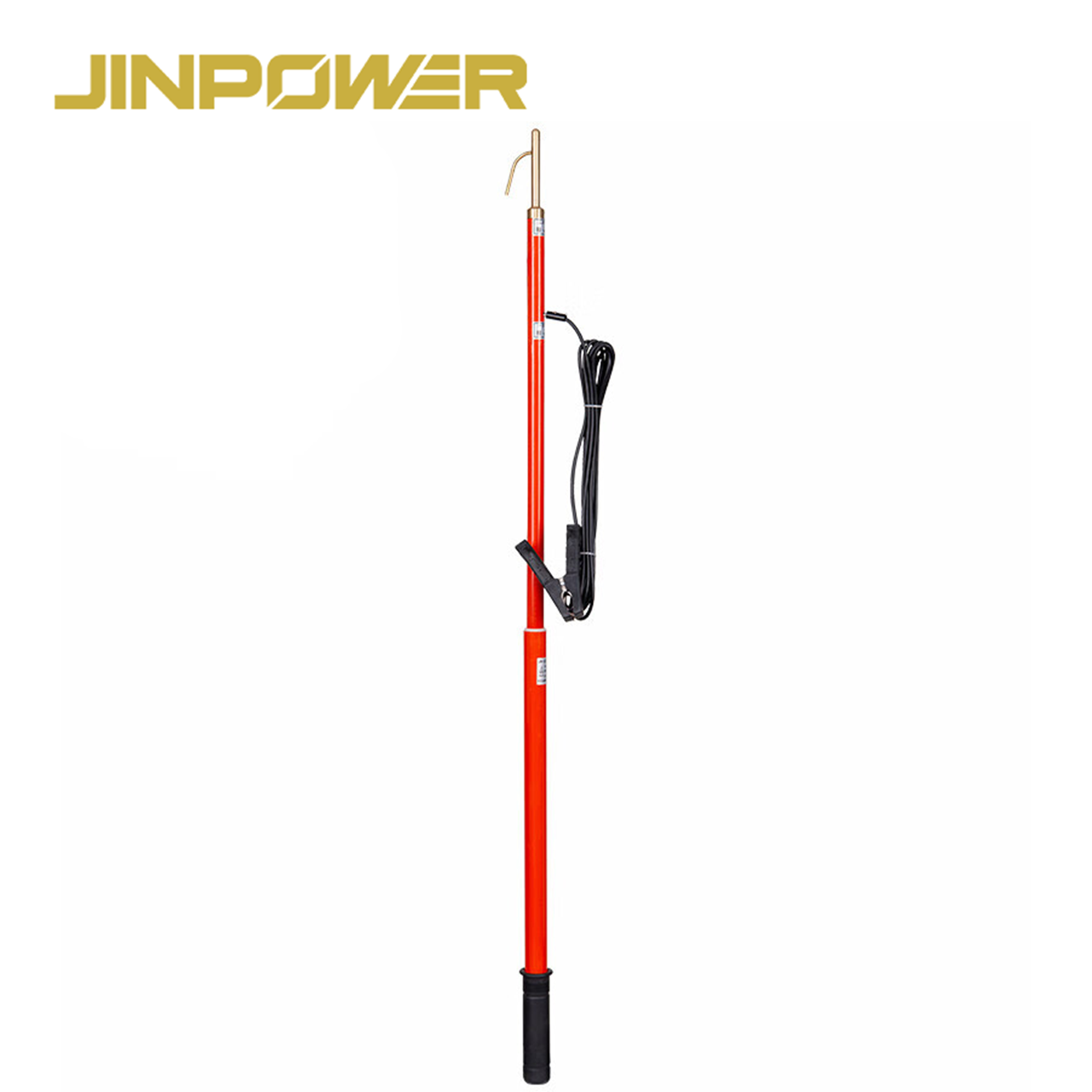

Une perche de décharge résistive et directe combine une partie de manœuvre isolante, des composants de contact électrique et les connexions de décharge requises. La disposition interne réelle dépend de la configuration du produit.

Perche isolante

La perche isolante constitue la partie de manœuvre utilisée pour positionner la tête de contact de décharge tout en maintenant la distance de séparation requise par la procédure de travail approuvée.

La longueur totale de la perche et la longueur isolante utile doivent être choisies en fonction de la tension de l’équipement, de l’accessibilité du point de connexion et des exigences de sécurité électrique applicables.

Une perche plus longue n’implique pas automatiquement une tenue électrique supérieure. Les performances d’isolation doivent être étayées par les spécifications et les documents d’essai du produit concerné.

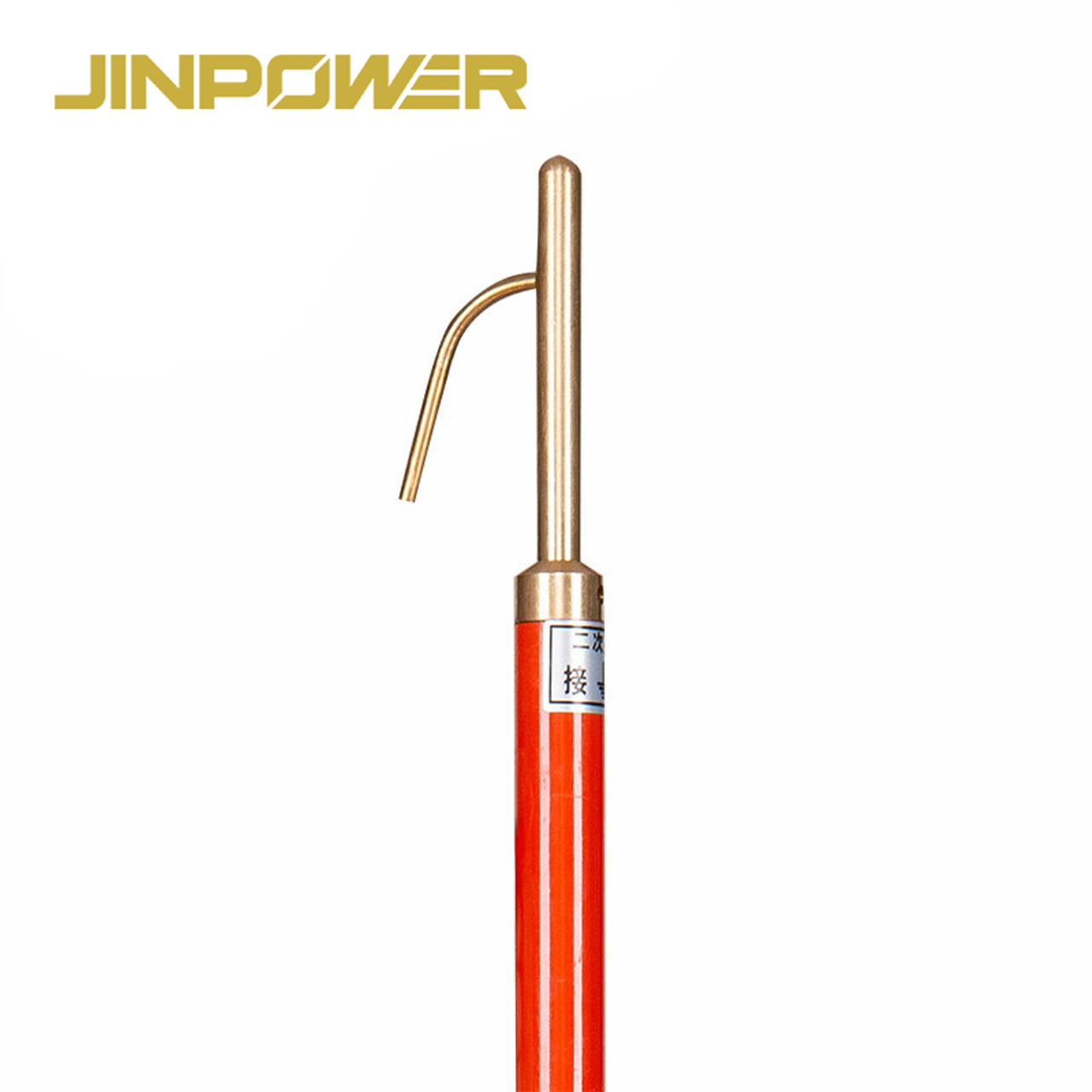

Tête de contact

La tête de contact assure l’interface de connexion prévue avec l’équipement électrique. Sa forme et sa configuration de connexion doivent correspondre au point de contact désigné de l’équipement.

Pour les équipements dotés de bornes ou de points de connexion spéciaux, les acheteurs doivent fournir des plans ou des photographies afin que la configuration requise de la tête de contact puisse être étudiée.

Élément résistif

L’élément résistif est le composant principal de la fonction de décharge résistive. Il limite le courant de décharge en fonction de sa valeur de résistance et des conditions électriques de l’équipement.

Son adéquation doit être évaluée en tenant compte d’autres facteurs que la seule valeur de résistance. La résistance doit également présenter une capacité énergétique et une aptitude au régime de décharge adaptées à l’application prévue.

Circuit de décharge directe

La fonction de décharge directe fournit un chemin conducteur sans la résistance de limitation du courant utilisée lors de la décharge résistive.

La configuration exacte des deux fonctions de décharge doit être confirmée à partir du plan technique approuvé du produit. Les acheteurs ne doivent pas présumer d’un commutateur, d’un ordre de contact ou d’une configuration de circuit interne particulière sans vérifier le modèle fourni.

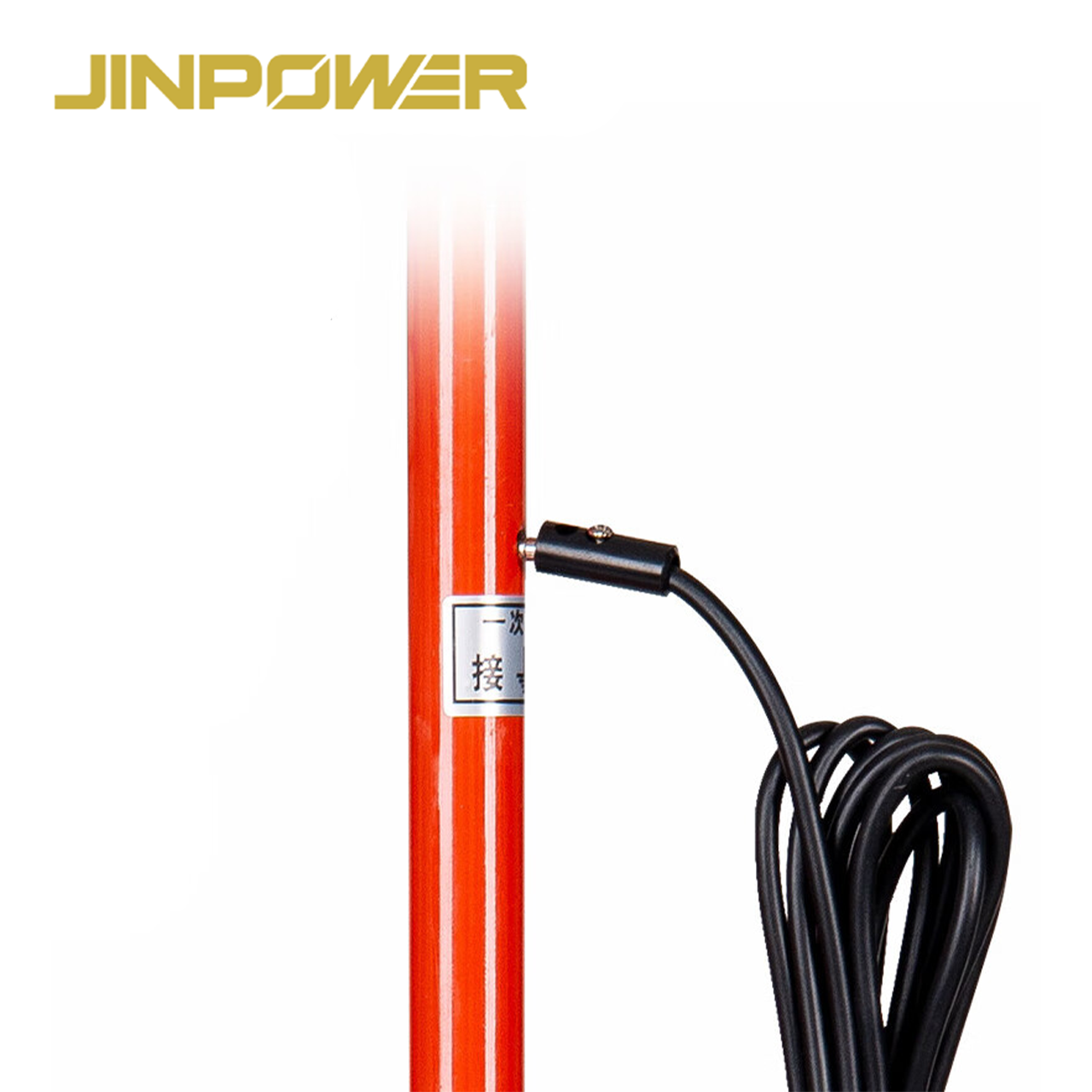

Conducteur de mise à la terre

Le conducteur de mise à la terre assure la connexion conductrice au point de mise à la terre désigné. Son matériau, sa section, sa longueur et sa configuration de connexion doivent correspondre au produit sélectionné et à son régime électrique.

Pince de mise à la terre

La pince de mise à la terre assure l’interface avec le point de connexion de mise à la terre spécifié.

Les dimensions, le matériau et la compatibilité de la pince doivent être confirmés avant la commande. Une pince qui ne s’adapte pas au point de connexion prévu peut rendre inutilisable pour le projet une perche de décharge par ailleurs adaptée.

Comment fonctionne la décharge résistive et directe ?

Le produit combine deux fonctions électriques destinées à différentes étapes d’un processus de décharge approuvé. Ces fonctions ont des objectifs différents et ne doivent pas être considérées comme interchangeables.

Décharge résistive : limitation du courant de décharge initial

Les équipements électriques contenant des éléments capacitifs peuvent conserver de l’énergie après la coupure de l’alimentation. Si un composant chargé est directement connecté à un chemin de faible résistance sans évaluation appropriée, un courant de décharge initial élevé peut se produire.

La fonction de décharge résistive place un élément résistif dans le chemin de décharge prévu. Elle limite le courant en fonction des conditions du circuit et permet à l’énergie stockée de diminuer de manière plus contrôlée.

Le comportement réel de la décharge dépend de plusieurs facteurs, notamment :

• Tension initiale de l’équipement
• Énergie électrique stockée
• Capacité de l’équipement
• Valeur de résistance
• Capacité énergétique de la résistance
• Configuration du circuit de décharge

La résistance doit être choisie pour le régime électrique prévu. Il ne faut pas présumer qu’une perche de décharge convient simplement parce qu’elle contient une résistance.

Décharge directe : achèvement du processus de décharge approuvé

La fonction de décharge directe fournit un chemin conducteur de faible résistance pour l’étape suivante d’une procédure de décharge ou de mise à la terre approuvée.

Toutefois, la décharge directe ne doit pas être appliquée uniquement parce qu’un certain délai s’est écoulé. L’énergie stockée doit d’abord être réduite à un niveau permettant une mise à la terre directe en toute sécurité, conformément à la procédure spécifique à l’équipement applicable.

Les conditions d’utilisation de la fonction de décharge directe doivent être établies par du personnel électrique qualifié, à partir des instructions du fabricant de l’équipement, des exigences de sécurité électrique applicables et des procédures approuvées du site.

Pourquoi combiner les deux fonctions ?

Une perche de décharge à deux fonctions associe, dans une même configuration de produit, la décharge résistive à courant limité et la capacité de décharge directe.

Cette combinaison peut être utile lorsque la procédure de maintenance exige les deux fonctions, à condition que la perche sélectionnée soit adaptée à l’équipement et que sa configuration de décharge soit correctement conçue.

Le produit ne doit pas être utilisé comme outil de décharge universel pour tous les équipements haute tension. Son adéquation dépend des conditions électriques réelles et des spécifications techniques approuvées.

Perche de décharge résistive et directe ou perche de décharge résistive

JINPOWER propose une perche de décharge résistive et une perche de décharge résistive et directe. La principale différence réside dans le nombre de fonctions de décharge disponibles dans la configuration du produit.

Aucun des deux produits n’est automatiquement préférable pour toutes les applications. Le choix dépend du type d’équipement, du régime électrique, de la méthode de décharge requise et de la procédure d’exploitation du site.

Si votre projet nécessite uniquement une décharge résistive contrôlée, consultez notrePerche de décharge résistive.

Applications typiques

Batteries de condensateurs

Les batteries de condensateurs peuvent conserver une quantité importante d’énergie électrique après leur déconnexion. Certaines installations nécessitent donc un dispositif de décharge contrôlée avant toute mise à la terre ou opération de maintenance ultérieure.

Pour ces applications, la capacité, la tension et l’énergie stockée de l’équipement sont des paramètres de sélection importants. La capacité énergétique de la résistance de la perche de décharge et sa configuration d’utilisation approuvée doivent correspondre à l’application.

Câbles haute tension

Les câbles haute tension peuvent conserver une charge capacitive après leur mise hors tension. Le dispositif de décharge approprié dépend du système de câbles, de l’historique des essais, de l’accessibilité des connexions et de la procédure de maintenance approuvée.

Avant de choisir une perche, confirmez la tension du câble, les conditions pertinentes liées à l’énergie stockée et les connexions de décharge désignées.

GIS et appareillage de commutation

Certaines opérations de maintenance ou d’essai sur des installations GIS et des appareillages de commutation peuvent nécessiter la gestion des charges résiduelles.

Les outils de décharge ne doivent être envisagés que si le fabricant de l’équipement prévoit un point de connexion accessible approprié et approuve la procédure prévue. Ce produit n’est pas destiné à contourner les interverrouillages ni à accéder à des compartiments scellés ou sous tension.

Équipements d’essai haute tension

Les équipements d’essai haute tension et les objets d’essai qui y sont connectés peuvent conserver de l’énergie après la fin d’un essai.

Un outil de décharge adapté peut faire partie de la procédure approuvée de libération d’énergie du système d’essai. La résistance requise, la capacité énergétique et la configuration des connexions doivent correspondre à l’équipement d’essai et aux caractéristiques électriques de l’objet testé.

Équipements électriques de poste

Les équipes de maintenance des postes peuvent avoir besoin d’outils de décharge contrôlée pour certains équipements contenant de l’énergie électrique stockée.

L’application doit être définie avant l’achat. Une description générale telle que « pour postes électriques » ne suffit pas à établir l’adéquation électrique.

Comment choisir la bonne perche de décharge résistive et directe

1. Confirmer la tension de l’équipement

Indiquez la tension du système ou de l’équipement et précisez si l’application prévue concerne le courant alternatif, le courant continu ou une configuration particulière d’essai haute tension.

La perche isolante et les composants de décharge sélectionnés doivent être adaptés à la tension et aux conditions d’exploitation applicables.

2. Identifier le type d’équipement

Indiquez-nous si l’outil sera utilisé sur une batterie de condensateurs, un câble haute tension, un appareillage de commutation, une installation GIS, un objet d’essai ou un autre type d’équipement défini.

Les caractéristiques de l’énergie stockée peuvent varier considérablement d’un équipement à l’autre, même lorsque leurs tensions nominales sont similaires.

3. Confirmer les exigences relatives à l’énergie stockée

Si ces informations sont disponibles, fournissez la capacité de l’équipement, la tension initiale, les données relatives à l’énergie stockée ainsi que toute exigence de régime de décharge spécifiée par le fabricant de l’équipement ou l’ingénieur du projet.

Ces informations permettent de déterminer si l’élément résistif et la configuration complète de l’outil conviennent à l’application prévue.

4. Vérifier la résistance et la capacité énergétique

La valeur de résistance est un paramètre essentiel, mais elle doit être examinée conjointement avec la capacité énergétique de la résistance, le régime de décharge autorisé et les conditions électriques prévues.

Si votre projet spécifie déjà la valeur de résistance ou d’autres paramètres de décharge, indiquez-les dans votre demande de devis (RFQ).

5. Vérifier la conception à deux fonctions

Confirmez comment les fonctions de décharge résistive et directe sont assurées dans le produit sélectionné. La configuration réelle du circuit et les interfaces de connexion doivent figurer dans la documentation technique approuvée.

Ne présumez pas que toutes les perches de décharge à deux fonctions utilisent les mêmes connexions internes ou le même mécanisme de fonctionnement.

6. Choisir la longueur de la perche et de la partie isolante

Indiquez la longueur totale de perche requise, la longueur isolante utile et les informations relatives au point d’accès à l’équipement.

Ces dimensions doivent respecter les exigences approuvées en matière de sécurité électrique et de distance de travail pour l’application.

7. Vérifier la compatibilité du conducteur et de la pince de mise à la terre

Précisez la longueur du conducteur de mise à la terre, les exigences relatives au conducteur et le type de connexion de mise à la terre disponible sur le site.

La pince et la configuration du câble doivent correspondre au régime électrique du produit et aux points de connexion prévus.

8. Examiner les documents techniques requis

Pour les achats des services publics et les projets EPC, confirmez les documents techniques requis avant le devis et l’approbation de la commande.

Il peut s’agir d’un plan approuvé, d’une fiche technique, d’une vérification de la résistance, de documents d’essai de la partie isolante et d’autres rapports d’inspection applicables.

Perche de décharge ou équipement portable de mise à la terre et de court-circuitage

Une perche de décharge et un ensemble portable de mise à la terre peuvent être utilisés dans le cadre d’un même processus de sécurité électrique, mais ils remplissent des fonctions différentes.

La présence d’une fonction de décharge directe ne signifie pas automatiquement que la perche est homologuée comme dispositif complet de mise à la terre temporaire de protection.

Si votre projet nécessite un système complet de mise à la terre temporaire et de court-circuitage, consultez notreEnsemble portable de mise à la terre et de court-circuitage.

Exigences de sécurité électrique et d’application

Les outils de décharge résistive et directe sont destinés à être utilisés par du personnel électrique formé et habilité. La procédure réelle doit être déterminée en fonction de l’état de l’équipement, de l’évaluation des risques électriques et des instructions de maintenance ou d’essai approuvées.

Plusieurs distinctions sont importantes pour évaluer ce produit.

Isolement de l’équipement et vérification de l’absence de tension

La déconnexion ne suffit pas à prouver que l’équipement électrique est sûr. L’isolement, la vérification de la tension et les autres mesures de contrôle requises doivent respecter la procédure applicable du site.

Si un détecteur de tension distinct est requis, utilisez un équipement adapté et la méthode de vérification approuvée. Consultez notre gammeDétecteur haute tension.

Énergie électrique stockée

Les condensateurs, les câbles et certains objets d’essai haute tension peuvent conserver une quantité importante d’énergie électrique après leur déconnexion.

La méthode de décharge requise doit tenir compte de l’énergie stockée par l’équipement et de son comportement électrique spécifique. Toute tension résiduelle ou réapparaissant doit être gérée conformément aux procédures approuvées du fabricant de l’équipement et du site.

La décharge directe n’est pas automatiquement sûre

La disponibilité d’un chemin de décharge directe ne signifie pas qu’il peut être utilisé immédiatement ou dans toutes les conditions électriques.

Pour les travaux d’essai haute tension concernés par OSHA 29 CFR 1910.269(o)(4)(v), les équipements à forte capacité doivent être déchargés au moyen d’une résistance adaptée à l’énergie disponible avant la mise à la terre directe ; celle-ci n’est autorisée qu’une fois l’énergie stockée réduite à un niveau sûr.

Il s’agit d’une exigence de sécurité propre à l’application, et non d’une instruction d’utilisation universelle applicable à toute perche de décharge ou installation électrique.

Mise à la terre temporaire de protection

La décharge de l’énergie résiduelle et la mise en place d’une mise à la terre temporaire de protection sont des fonctions liées, mais distinctes. Lorsque les travaux nécessitent un système portable homologué de mise à la terre et de court-circuitage, cet équipement doit être sélectionné et vérifié séparément.

Normes applicables et documentation technique

Pour les perches de décharge, les exigences techniques applicables dépendent de la conception du produit, de l’application prévue et des spécifications du projet.

Les acheteurs ne doivent pas considérer automatiquement toute perche isolante de manœuvre ou tout outil de décharge comme conforme à une norme IEC ou nationale particulière.

Fonction de décharge et exigences relatives à l’énergie stockée

Le produit sélectionné doit être accompagné d’informations techniques suffisantes pour évaluer la résistance, la capacité énergétique, la tension applicable, l’isolation et le dispositif de décharge concerné.

Des essais électriques propres au projet ou une vérification indépendante peuvent être nécessaires selon l’application.

IEC 61230 et équipements portables de mise à la terre

IEC 61230 concerne les équipements portables de mise à la terre temporaire ou de mise à la terre et de court-circuitage. Cette norme ne doit pas être automatiquement présentée comme une certification applicable à toute perche de décharge résistive et directe.

Si le projet comprend un équipement portable de mise à la terre distinct, sa norme applicable, son courant assigné de court-circuit et les documents justificatifs doivent être examinés en fonction de sa conception et de son domaine d’application réels.

Conformité propre au projet

Si votre projet de service public ou EPC spécifie une norme nationale, une méthode d’essai électrique, une exigence d’inspection ou un certificat tiers, indiquez l’exigence exacte dans la demande de devis (RFQ).

Toute déclaration de conformité doit être étayée par la documentation du produit et de la configuration réellement fournis.

Essais et vérification de la qualité

Pour une perche de décharge à deux fonctions, les configurations de décharge résistive et directe doivent toutes deux être prises en compte lors de la réception technique.

Le plan exact d’inspection et d’essai en usine doit être convenu en fonction du produit commandé et des exigences du projet.

Un contrôle visuel et une simple mesure de résistance ne suffisent pas à établir l’adéquation électrique complète d’un outil de décharge haute tension. Lorsque cela est spécifié, l’isolation et les performances fonctionnelles doivent être évaluées conformément aux exigences d’essai applicables.

Inspection, stockage et maintenance

Les outils de décharge doivent être inspectés et entretenus conformément aux instructions du fabricant et à la procédure approuvée de gestion des équipements de l’installation électrique.

État de la perche isolante

Inspectez la perche afin de repérer les fissures visibles, les dommages mécaniques, les contaminations, l’humidité ou la détérioration de surface susceptibles d’affecter son adéquation.

Composants de contact et de connexion

Vérifiez que la tête de contact, le conducteur de mise à la terre, la pince et les connexions accessibles sont présents et ne présentent aucun dommage évident ni desserrage.

Résistance et état électrique

Respectez le calendrier d’inspection ou d’essai requis pour le produit sélectionné. Toute résistance suspectée d’être endommagée, toute condition électrique anormale ou tout résultat d’essai non conforme doit être soumis à une évaluation par du personnel qualifié.

Stockage

Stockez la perche de décharge dans un endroit propre, sec et protégé, conformément à ses instructions. Évitez les chocs mécaniques, les contaminations et les conditions susceptibles d’endommager la partie isolante ou les composants électriques.

En cas de doute sur l’intégrité électrique ou l’état mécanique de l’outil, retirez-le du service normal jusqu’à ce qu’il ait été évalué conformément à la procédure applicable.

Liste de contrôle pour la réception par l’acheteur

Pour les appels d’offres des services publics, les projets EPC et les commandes de distributeurs, la réception doit se fonder sur la configuration réellement approuvée plutôt que sur le seul nom du produit.

Configuration du projet et assistance aux achats

JINPOWER fournit des équipements de sécurité électrique et de mise à la terre pour les services publics, l’industrie et les projets. Pour les perches de décharge résistive et directe, la configuration technique doit être examinée au regard des besoins réels de décharge avant l’approbation de la commande.

Selon les conceptions de produits disponibles, les exigences du projet peuvent porter sur :

• Tension d’application
• Application en courant alternatif ou continu
• Valeur de résistance
• Exigence relative au régime de décharge
• Longueur de la perche isolante
• Longueur isolante utile
• Configuration de la tête de contact
• Longueur du conducteur de mise à la terre
• Conception de la pince de mise à la terre
• Identification et étiquetage du produit
• Emballage
• Documents d’inspection et d’essai

La personnalisation technique est soumise à la conception du produit, aux exigences de sécurité applicables et à la confirmation des performances électriques qui en résultent. Les modifications de la résistance, de l’isolation ou des connexions de décharge ne doivent jamais être considérées comme de simples modifications esthétiques.

Que faut-il inclure dans votre demande de devis (RFQ) ?

Un plan technique ou une spécification de l’équipement est particulièrement utile lorsque le projet nécessite une connexion de décharge ou une configuration de résistance spécifique.

Foire aux questions

Qu’est-ce qu’une perche de décharge résistive et directe ?

Il s’agit d’un outil de décharge électrique qui associe, dans une même configuration de produit, une décharge résistive à courant limité et une fonction de décharge directe. Il est destiné à des équipements spécifiques et à des procédures de décharge approuvées.

Pourquoi la décharge résistive est-elle nécessaire ?

Les équipements contenant des éléments capacitifs peuvent conserver de l’énergie électrique après leur isolement. Un élément résistif adapté limite le courant de décharge initial et favorise une libération contrôlée de l’énergie.

Quand la fonction de décharge directe peut-elle être utilisée ?

Uniquement lorsque l’état de l’équipement, le niveau d’énergie stockée et la procédure d’exploitation approuvée le permettent. La fonction de décharge directe ne doit pas être utilisée simplement parce qu’un délai de décharge présumé s’est écoulé.

Quelle est la différence entre une perche de décharge résistive et une perche de décharge résistive et directe ?

Une perche de décharge résistive assure la fonction spécifiée de décharge à courant limité. Une perche de décharge résistive et directe combine les fonctions de décharge résistive et directe. Le choix approprié dépend de l’équipement et de la procédure de décharge requise.

La perche peut-elle être utilisée avec des batteries de condensateurs ?

Elle peut convenir à certaines applications de batteries de condensateurs lorsque la résistance, la capacité énergétique, la tension assignée et la conception des connexions correspondent à l’équipement. Son adéquation doit être confirmée avant utilisation.

Peut-elle être utilisée sur des câbles haute tension ?

Elle peut être utilisée dans des applications approuvées de décharge de câbles lorsque ses valeurs assignées et ses connexions sont adaptées. La tension du câble, l’énergie stockée et la procédure de maintenance requise doivent être prises en compte.

Comment choisir la valeur de résistance appropriée ?

Le choix de la résistance dépend de la tension de l’équipement, de sa capacité, de l’énergie stockée, du courant de décharge autorisé et de la capacité énergétique de la résistance. La valeur doit être conforme à la conception de l’équipement ou aux exigences techniques approuvées du projet.

Toutes les perches de décharge ont-elles la même tension assignée ?

Non. La tension applicable et la configuration d’isolation dépendent du modèle sélectionné et des données techniques justificatives. Ne présumez pas que toutes les perches de décharge sont interchangeables.

La perche peut-elle remplacer un ensemble portable de mise à la terre ?

Pas automatiquement. Une perche de décharge est sélectionnée pour sa fonction de décharge. Un ensemble portable de mise à la terre est conçu pour des opérations spécifiées de mise à la terre temporaire de protection et de court-circuitage. L’équipement requis doit être déterminé à partir de la procédure de travail.

La longueur de la perche et celle du conducteur de mise à la terre peuvent-elles être personnalisées ?

Les longueurs et les exigences de connexion propres au projet peuvent être étudiées en fonction des conceptions de produits disponibles. Toute modification affectant l’isolation ou les performances électriques nécessite une confirmation technique.

Quels documents les acheteurs doivent-ils demander ?

Selon le projet, demandez la fiche technique, le plan approuvé, la vérification de la résistance, les documents d’essai d’isolation, les rapports de performance applicables et les autres documents d’inspection convenus.

Demandez des informations et un devis pour une perche de décharge résistive et directe

Si vous recherchez des perches de décharge résistive et directe pour des batteries de condensateurs, des câbles haute tension, des essais électriques, des postes électriques ou des projets de maintenance de services publics, transmettez à JINPOWER les exigences relatives à l’équipement et à la décharge pour examen technique.

Veuillez indiquer la tension de l’équipement, l’application en courant alternatif ou continu, le type d’équipement, les informations disponibles sur l’énergie stockée, les fonctions de décharge requises, les exigences de résistance, la longueur de la perche, la configuration du conducteur de mise à la terre, la quantité et les spécifications applicables au projet.

JINPOWER pourra alors examiner la configuration de produit demandée et préciser les informations techniques et les documents nécessaires avant l’établissement du devis et la confirmation de la commande.
