Основні характеристики продукту

• Поєднує функції резистивного та прямого розряджання
• Резистивний елемент допомагає обмежити початковий струм розряду
• Призначений для розряджання певного високовольтного обладнання
• Ізолювальна робоча штанга з контактною електричною головкою
• Заземлювальний провід і затискач відповідно до обраної конфігурації
• Підходить для застосувань із накопиченою електричною енергією, якщо це схвалено виробником обладнання та передбачено процедурою на об’єкті
• Довжину штанги, вимоги до опору та конструкцію з’єднання можна узгодити для конкретного проєкту
• Технічну конфігурацію та необхідну інспекційну документацію підтверджують до погодження замовлення

Короткі технічні характеристики

У таблиці нижче наведено основні технічні параметри для вибору продукту. Точні електричні характеристики, розміри та специфікації компонентів залежать від обраної моделі й затвердженої технічної документації.

Однієї лише напруги обладнання недостатньо для вибору розрядної штанги. Покупцям також слід надати інформацію про накопичену енергію, вимоги до розряджання та конфігурацію з’єднання з обладнанням. Точні характеристики необхідно підтвердити до схвалення продукту для передбаченого застосування.

Конфігурація продукту та основні компоненти

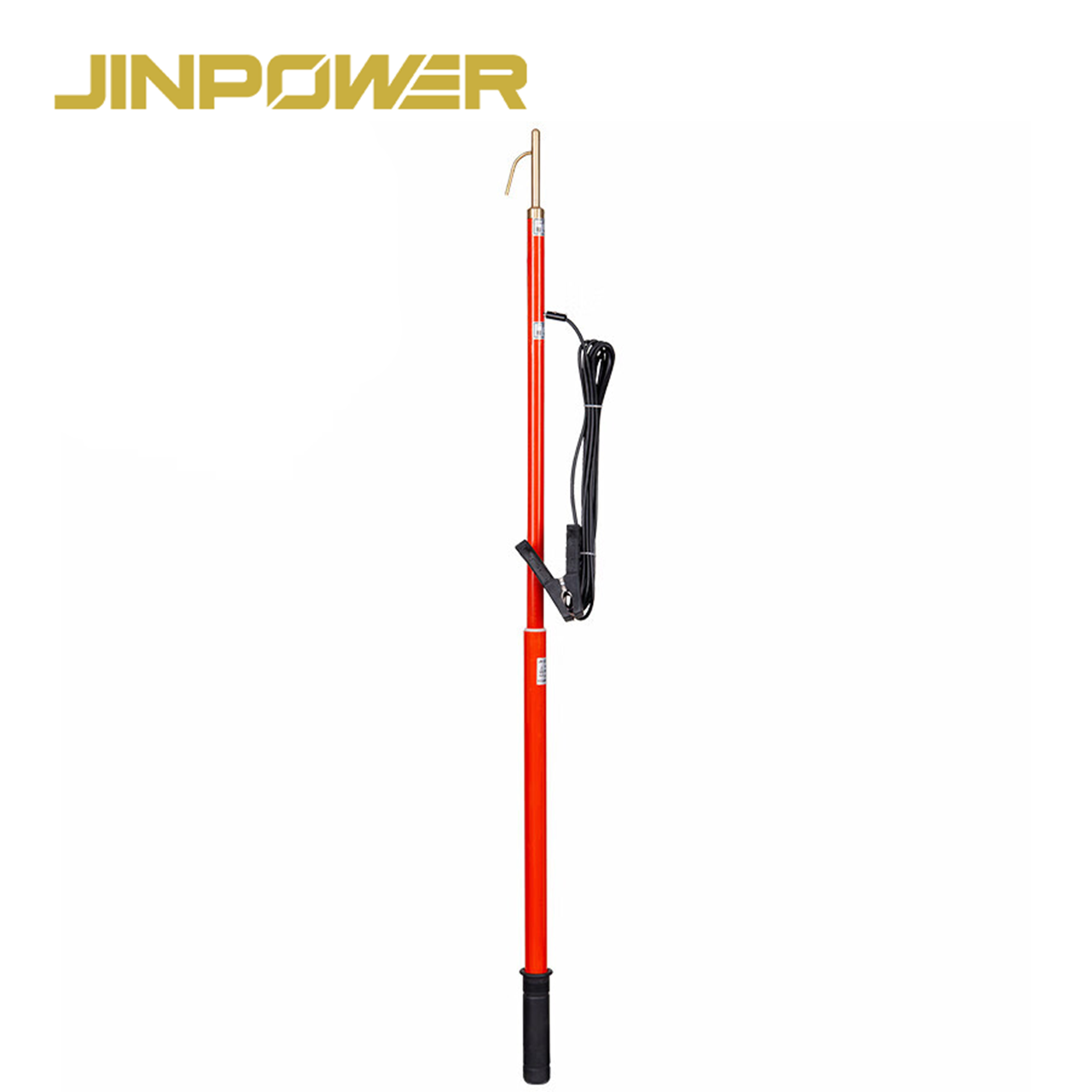

Штанга для резистивного та прямого розряджання поєднує ізолювальну робочу частину, електричні контактні компоненти та необхідні розрядні з’єднання. Фактичне внутрішнє компонування залежить від конфігурації продукту.

Ізолювальна штанга

Ізолювальна штанга є робочою частиною, за допомогою якої контактну головку розрядного пристрою встановлюють у потрібне положення, зберігаючи відстань, передбачену затвердженою робочою процедурою.

Загальну довжину штанги та ефективну довжину ізолювальної частини слід вибирати з урахуванням напруги обладнання, доступності точки з’єднання та застосовних вимог електробезпеки.

Більша довжина штанги автоматично не означає вищого класу електричної напруги. Характеристики ізоляції мають підтверджуватися специфікаціями та протоколами випробувань фактичного виробу.

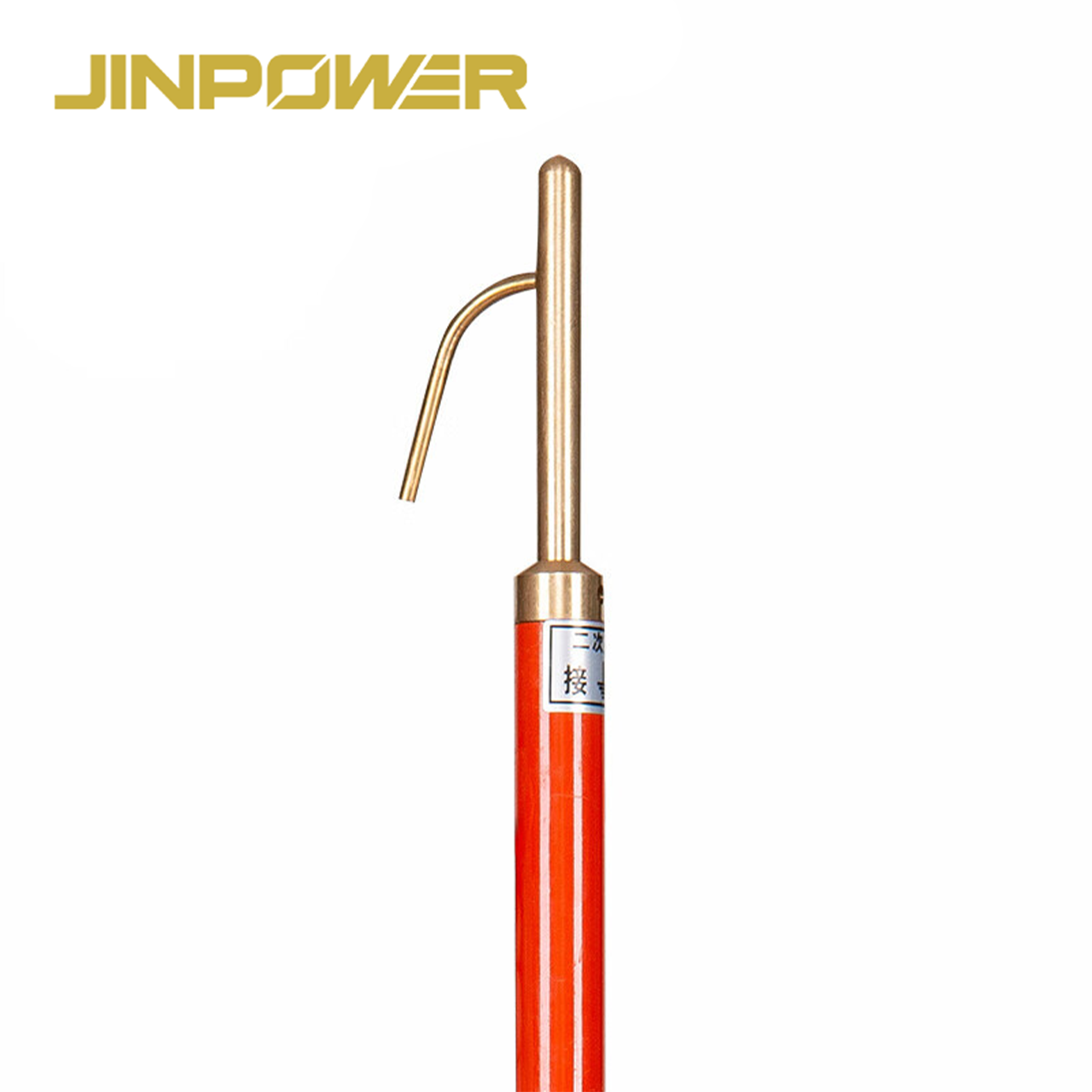

Контактна головка

Контактна головка забезпечує передбачений інтерфейс з’єднання з електрообладнанням. Її форма та конструкція з’єднання мають відповідати призначеній точці контакту обладнання.

Для обладнання зі спеціальними клемами або точками з’єднання покупцям слід надати креслення чи фотографії, щоб можна було узгодити потрібну конфігурацію контактної головки.

Резистивний елемент

Резистивний елемент є основним компонентом функції резистивного розряджання. Він обмежує струм розряду відповідно до свого значення опору та електричних умов обладнання.

Його придатність потрібно оцінювати не лише за значенням опору. Резистор також повинен мати відповідну здатність поглинати енергію та витримувати режим розряджання, передбачений для конкретного застосування.

Шлях прямого розряджання

Функція прямого розряджання забезпечує провідний шлях з’єднання без резистивного елемента обмеження струму, який використовується під час резистивного розряджання.

Точне компонування обох функцій розряджання необхідно підтвердити за затвердженим технічним кресленням продукту. Покупцям не слід припускати наявність певного перемикача, послідовності контактів або внутрішньої схеми без перевірки моделі, що постачається.

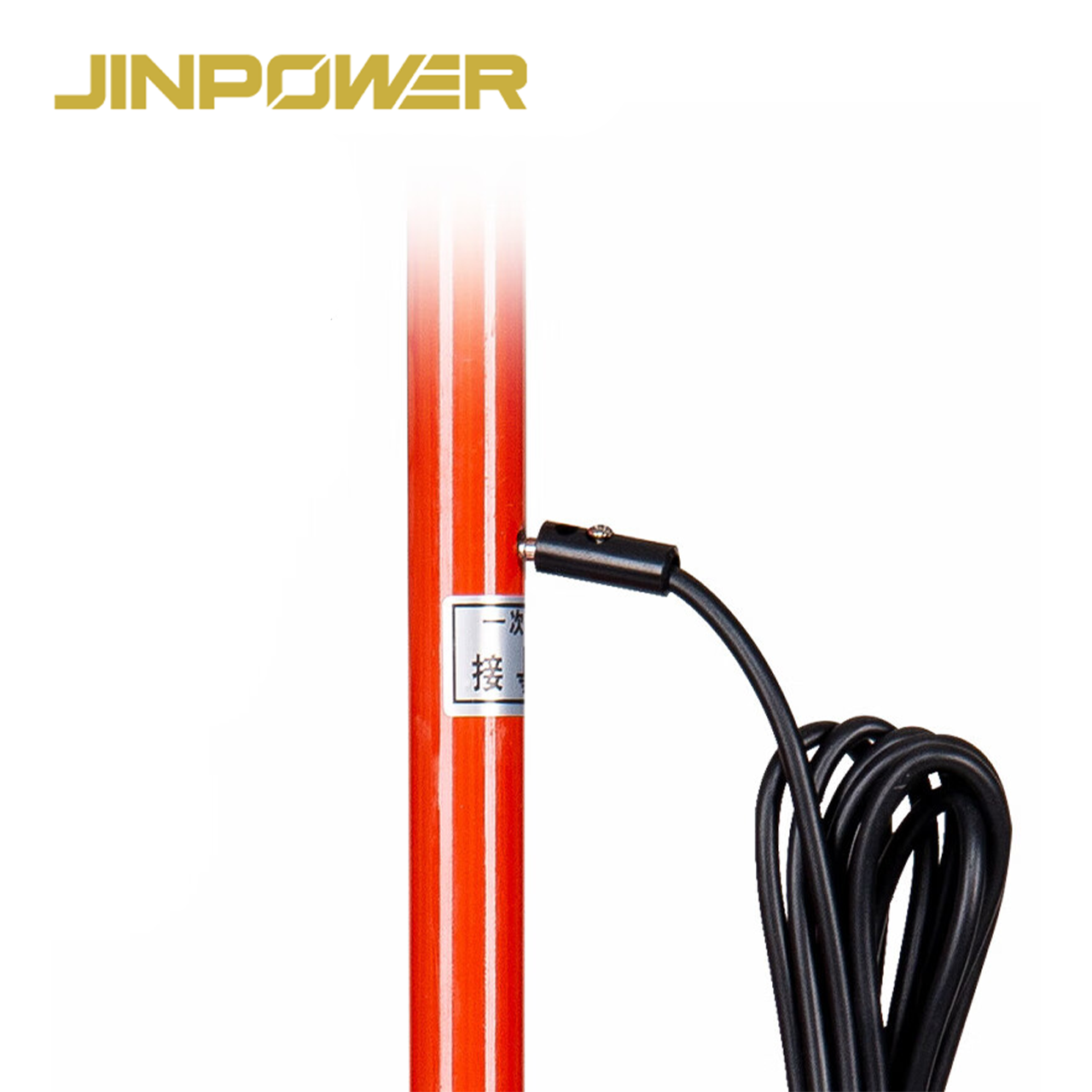

Заземлювальний провід

Заземлювальний провід забезпечує провідне з’єднання з визначеною точкою заземлення. Його матеріал, поперечний переріз, довжина та схема підключення мають відповідати обраному продукту й електричному навантаженню.

Заземлювальний затискач

Заземлювальний затискач забезпечує з’єднання із зазначеною точкою заземлення.

Перед замовленням необхідно підтвердити розміри затискача, його матеріал і сумісність. Якщо затискач не підходить до потрібної точки з’єднання, розрядна штанга, яка в іншому разі відповідає вимогам, може виявитися непридатною для проєкту.

Як працює резистивне та пряме розряджання?

Продукт поєднує дві електричні функції, призначені для різних етапів затвердженого процесу розряджання. Вони мають різне призначення, і їх не слід вважати взаємозамінними.

Резистивне розряджання: обмеження початкового струму розряду

Електрообладнання, що містить ємнісні елементи, може зберігати заряд після від’єднання від джерела живлення. Якщо заряджений компонент під’єднати без належної оцінки безпосередньо до низькоомного шляху, може виникнути високий початковий струм розряду.

Під час резистивного розряджання в передбачений шлях розряду вводиться резистивний елемент. Він обмежує струм відповідно до умов кола та дає змогу контрольованіше зменшувати накопичену енергію.

Фактичний характер розряджання залежить від кількох чинників, зокрема:

• Початкова напруга обладнання
• Накопичена електрична енергія
• Ємність обладнання
• Значення опору
• Енергетичний рейтинг резистора
• Конфігурація кола розряджання

Опір потрібно вибирати відповідно до передбаченого електричного навантаження. Не слід вважати розрядну штангу придатною лише тому, що вона містить резистор.

Пряме розряджання: завершення затвердженого процесу розряджання

Функція прямого розряджання забезпечує низькоомний провідний шлях для наступного етапу затвердженої процедури розряджання або заземлення.

Однак пряме розряджання не можна застосовувати лише через те, що минув певний час. Спочатку накопичену енергію потрібно знизити до рівня, за якого пряме заземлення є безпечним відповідно до процедури для конкретного обладнання.

Умови використання функції прямого розряджання мають визначати кваліфіковані фахівці-електрики, керуючись інструкціями виробника обладнання, відповідними вимогами електробезпеки та затвердженими процедурами на об’єкті.

Навіщо поєднувати обидві функції?

Двофункціональна розрядна штанга поєднує в одній конфігурації резистивне розряджання з обмеженням струму та можливість прямого розряджання.

Це може бути корисним, якщо процедура технічного обслуговування передбачає обидві функції, за умови що обрану штангу розраховано на відповідне обладнання, а її схема розряджання правильно спроєктована.

Не слід використовувати продукт як універсальний засіб розряджання для будь-якого високовольтного обладнання. Його придатність залежить від фактичних електричних умов і затвердженої технічної специфікації.

Штанга для резистивного та прямого розряджання порівняно зі штангою для резистивного розряджання

JINPOWER пропонує штангу для резистивного розряджання та штангу для резистивного й прямого розряджання. Основна відмінність полягає в кількості функцій розряджання, доступних у конфігурації продукту.

Жоден із продуктів не є автоматично кращим для всіх застосувань. Вибір залежить від типу обладнання, електричного навантаження, потрібного способу розряджання та робочої процедури на об’єкті.

Якщо для вашого проєкту потрібне лише контрольоване резистивне розряджання, перегляньте нашуШтангу для резистивного розряджання.

Типові сфери застосування

Батареї конденсаторів

Батареї конденсаторів можуть зберігати значну електричну енергію після від’єднання. Тому в деяких установках перед подальшим заземленням або технічним обслуговуванням потрібна контрольована схема розряджання.

Для таких застосувань важливими параметрами вибору є ємність обладнання, напруга та накопичена енергія. Енергетична здатність резистора розрядної штанги та затверджена робоча конфігурація мають відповідати застосуванню.

Високовольтні кабелі

Після ізоляції високовольтні кабелі можуть зберігати ємнісний заряд. Належна схема розряджання залежить від кабельної системи, історії випробувань, доступності з’єднань і затвердженої процедури технічного обслуговування.

Перед вибором штанги підтвердьте напругу кабелю, відповідні умови накопичення енергії та визначені з’єднання для розряджання.

GIS і комутаційне обладнання

Для певних робіт із технічного обслуговування або випробування GIS і комутаційного обладнання може знадобитися контроль залишкового заряду.

Розрядні засоби слід розглядати лише тоді, коли виробник обладнання передбачив доступну точку з’єднання та схвалив відповідну процедуру. Цей продукт не призначений для обходу блокувань або доступу до герметичних чи енергізованих відсіків.

Високовольтне випробувальне обладнання

Високовольтне випробувальне обладнання та під’єднані до нього випробувальні об’єкти можуть зберігати накопичену енергію після завершення випробування.

Відповідний розрядний засіб може бути частиною затвердженої процедури вивільнення енергії випробувальної системи. Необхідні опір, енергетична здатність і схема з’єднання мають відповідати випробувальному обладнанню та електричним характеристикам випробувального об’єкта.

Електрообладнання підстанцій

Під час обслуговування підстанцій бригадам можуть знадобитися засоби контрольованого розряджання для певного обладнання з накопиченою електричною енергією.

Застосування потрібно визначити до закупівлі. Загального опису на кшталт «для підстанцій» недостатньо, щоб визначити електричну придатність.

Як вибрати відповідну штангу для резистивного та прямого розряджання

1. Підтвердьте напругу обладнання

Надайте напругу системи або обладнання та зазначте, чи передбачене застосування з AC, DC або конкретною конфігурацією високовольтних випробувань.

Обрана ізолювальна штанга та компоненти розрядного пристрою мають відповідати застосовній напрузі й робочим умовам.

2. Визначте тип обладнання

Повідомте, чи використовуватиметься засіб із батареєю конденсаторів, високовольтним кабелем, комутаційним обладнанням, установкою GIS, випробувальним об’єктом або іншим визначеним типом обладнання.

Обладнання може мати дуже різні характеристики накопиченої енергії, навіть якщо його номінальні значення напруги подібні.

3. Підтвердьте вимоги до накопиченої енергії

Якщо доступні відповідні дані, надайте ємність обладнання, початкову напругу, дані про накопичену енергію та будь-які вимоги до режиму розряджання, визначені виробником обладнання або інженером проєкту.

Ця інформація допоможе визначити, чи відповідають резистивний елемент і повна конфігурація інструмента передбаченому застосуванню.

4. Перевірте опір і енергетичний рейтинг

Значення опору є критичним параметром, але його потрібно розглядати разом із енергетичною здатністю резистора, допустимим режимом розряджання та очікуваними електричними умовами.

Якщо у вашому проєкті вже задано значення опору або інші параметри розряджання, зазначте їх у RFQ.

5. Перевірте двофункціональну конструкцію

Підтвердьте, як у вибраному продукті реалізовано функції резистивного та прямого розряджання. Фактичну схему кола та інтерфейси підключення має бути наведено в затвердженій технічній документації.

Не припускайте, що всі двофункціональні розрядні штанги мають однакові внутрішні з’єднання або механізм роботи.

6. Виберіть довжину штанги та ізолювальної частини

Зазначте необхідну загальну довжину штанги, ефективну довжину ізоляції та інформацію про точку доступу до обладнання.

Ці розміри мають відповідати затвердженим вимогам електробезпеки та робочої відстані для конкретного застосування.

7. Перевірте сумісність заземлювального проводу та затискача

Зазначте довжину заземлювального проводу, вимоги до провідника та тип заземлювального з’єднання, доступного на об’єкті.

Конфігурація затискача й кабелю має відповідати як електричному навантаженню продукту, так і передбаченим точкам з’єднання.

8. Перегляньте необхідну технічну документацію

Для закупівель комунальними підприємствами та EPC-проєктів підтвердьте, які технічні документи необхідні до отримання пропозиції та погодження замовлення.

До них можуть належати затверджене креслення, технічний паспорт, підтвердження опору, документація про випробування ізолювальної частини та інші відповідні інспекційні записи.

Розрядна штанга порівняно з переносним обладнанням для заземлення та короткого замикання

Розрядну штангу та комплект переносного заземлення можна використовувати в межах одного процесу електробезпеки, але вони виконують різні функції.

Наявність функції прямого розряджання автоматично не означає, що штанга має рейтинг повноцінного пристрою для тимчасового захисного заземлення.

Якщо для вашого проєкту потрібна повна система тимчасового заземлення та короткого замикання, перегляньте нашКомплект переносного заземлення та короткого замикання.

Вимоги електробезпеки та застосування

Засоби резистивного та прямого розряджання призначені для використання навченим і уповноваженим електротехнічним персоналом. Фактичну процедуру потрібно визначати з урахуванням стану обладнання, оцінки електричних небезпек і затверджених інструкцій з технічного обслуговування або випробувань.

Під час оцінювання цього продукту важливо враховувати кілька розмежувань.

Ізоляція обладнання та перевірка напруги

Саме лише від’єднання не підтверджує безпечність електрообладнання. Ізоляцію, перевірку напруги та інші необхідні заходи контролю слід виконувати відповідно до застосовної процедури на об’єкті.

Якщо потрібен окремий покажчик напруги, використовуйте належне обладнання та затверджений метод перевірки. Перегляньте нашПокажчик високої напруги.

Накопичена електрична енергія

Конденсатори, кабелі та деякі високовольтні випробувальні об’єкти можуть зберігати значну електричну енергію після від’єднання.

Необхідний спосіб розряджання має враховувати накопичену енергію обладнання та його конкретну електричну поведінку. Залишкову напругу або її повторну появу необхідно контролювати відповідно до затверджених процедур виробника обладнання та об’єкта.

Пряме розряджання не є автоматично безпечним

Наявність шляху прямого розряджання не означає, що його можна використовувати негайно або за будь-яких електричних умов.

Для відповідних робіт із високовольтними випробуваннями згідно з OSHA 29 CFR 1910.269(o)(4)(v) обладнання з високою ємністю перед прямим заземленням необхідно розряджати через резистор, розрахований на наявну енергію; пряме заземлення дозволяється лише після зниження накопиченої енергії до безпечного рівня.

Це вимога безпеки для конкретного застосування, а не універсальна інструкція з використання кожної розрядної штанги чи електроустановки.

Тимчасове захисне заземлення

Розряджання залишкової енергії та встановлення тимчасового захисного заземлення — пов’язані, але окремі функції. Якщо робота вимагає номінованої системи переносного заземлення та короткого замикання, таке обладнання потрібно вибирати й перевіряти окремо.

Застосовні стандарти та технічна документація

Для розрядних штанг застосовні технічні вимоги залежать від конструкції продукту, передбаченого застосування та специфікації проєкту.

Покупцям не слід вважати, що кожна ізолювальна робоча штанга чи розрядний інструмент автоматично відповідає певному стандарту IEC або національному стандарту.

Функція розряджання та вимоги до накопиченої енергії

Обраний продукт має супроводжуватися технічною інформацією, достатньою для оцінювання опору, енергетичної здатності, застосовної напруги, ізоляції та відповідної схеми розряджання.

Залежно від застосування можуть знадобитися випробування електричних характеристик або незалежна перевірка для конкретного проєкту.

IEC 61230 і переносне обладнання для заземлення

IEC 61230 стосується переносного обладнання для тимчасового заземлення або заземлення й короткого замикання. Цей стандарт не слід автоматично вважати сертифікацією кожної штанги для резистивного та прямого розряджання.

Якщо проєкт передбачає окреме переносне обладнання для заземлення, його застосовний стандарт, рейтинг струму короткого замикання та супровідну документацію потрібно перевірити відповідно до фактичної конструкції та призначення цього обладнання.

Відповідність вимогам конкретного проєкту

Якщо у вимогах вашого проєкту комунального підприємства або EPC зазначено національний стандарт, метод електричних випробувань, інспекційну вимогу чи сертифікат третьої сторони, наведіть точну вимогу в RFQ.

Будь-яке твердження про відповідність має підтверджуватися документацією на фактично поставлений продукт і конфігурацію.

Випробування та перевірка якості

Під час технічного приймання двофункціональної розрядної штанги необхідно враховувати як резистивну, так і пряму конфігурацію розряджання.

Точний план заводської інспекції та випробувань слід узгодити відповідно до замовленого продукту й вимог проєкту.

Самого лише візуального огляду та базового вимірювання опору недостатньо, щоб підтвердити повну електричну придатність високовольтного розрядного засобу. Якщо це передбачено вимогами, ізоляцію та функціональні характеристики потрібно оцінювати відповідно до застосовних вимог до випробувань.

Огляд, зберігання та технічне обслуговування

Розрядні засоби потрібно оглядати й обслуговувати згідно з інструкціями виробника та затвердженою процедурою управління обладнанням електроустановки.

Стан ізолювальної штанги

Перевіряйте штангу на наявність видимих тріщин, механічних пошкоджень, забруднення, вологи або погіршення стану поверхні, що може вплинути на її придатність.

Контактні компоненти та з’єднання

Переконайтеся, що контактна головка, заземлювальний провід, затискач і доступні з’єднання наявні в повному комплекті та не мають очевидних пошкоджень чи послаблень.

Опір та електричний стан

Дотримуйтеся графіка огляду або випробувань, установленого для обраного продукту. Якщо є підозра на пошкодження резистора, виявлено ненормальний електричний стан або отримано незадовільний результат випробування, зверніться до кваліфікованих фахівців для оцінювання.

Зберігання

Зберігайте розрядну штангу в чистому, сухому та захищеному місці відповідно до інструкцій. Уникайте механічних ударів, забруднення та умов, які можуть пошкодити ізолювальну частину або електричні компоненти.

Якщо є будь-які сумніви щодо електричної цілісності або механічного стану інструмента, вилучіть його зі звичайної експлуатації до проведення оцінювання відповідно до застосовної процедури.

Контрольний перелік для приймання покупцем

Для тендерів комунальних підприємств, EPC-проєктів і замовлень дистриб’юторів приймання слід здійснювати на основі фактичної затвердженої конфігурації, а не лише назви продукту.

Конфігурація проєкту та підтримка закупівель

JINPOWER постачає електрозахисне та заземлювальне обладнання для комунальних підприємств, промисловості та проєктних застосувань. Для штанг резистивного та прямого розряджання технічну конфігурацію необхідно перевірити на відповідність фактичним вимогам до розряджання до погодження замовлення.

Залежно від доступних конструкцій продукту вимоги проєкту можуть стосуватися:

• Напруги застосування
• Застосування з AC або DC
• Значення опору
• Вимог до режиму розряджання
• Довжини ізолювальної штанги
• Ефективної довжини ізолювальної частини
• Конфігурації контактної головки
• Довжини заземлювального проводу
• Конструкції заземлювального затискача
• Ідентифікації та маркування продукту
• Пакування
• Інспекційної документації та протоколів випробувань

Технічна модифікація залежить від конструкції продукту, застосовних вимог безпеки та підтвердження отриманих електричних характеристик. Зміни опору, ізоляції або розрядних з’єднань ніколи не слід вважати суто косметичними.

Що зазначити у вашому RFQ?

Технічне креслення або специфікація обладнання особливо корисні, якщо проєкт вимагає конкретного з’єднання для розряджання або конфігурації резистора.

Часті запитання

Що таке штанга для резистивного та прямого розряджання?

Це електричний розрядний інструмент, який поєднує в одній конфігурації резистивне розряджання з обмеженням струму та функцію прямого розряджання. Він призначений для визначеного обладнання та затверджених процедур розряджання.

Навіщо потрібне резистивне розряджання?

Обладнання з ємнісними елементами може зберігати електричну енергію після ізоляції. Відповідний резистивний елемент обмежує початковий струм розряду та сприяє контрольованому вивільненню енергії.

Коли можна використовувати функцію прямого розряджання?

Лише тоді, коли стан обладнання, рівень накопиченої енергії та затверджена робоча процедура це дозволяють. Функцію прямого розряджання не можна застосовувати лише тому, що минув орієнтовний час розряджання.

Чим відрізняються штанга для резистивного розряджання та штанга для резистивного й прямого розряджання?

Штанга для резистивного розряджання забезпечує передбачену функцію розряджання з обмеженням струму. Штанга для резистивного й прямого розряджання поєднує функції резистивного та прямого розряджання. Правильний вибір залежить від обладнання та необхідної процедури розряджання.

Чи можна використовувати штангу з батареями конденсаторів?

Вона може підходити для визначених застосувань із батареями конденсаторів, якщо опір, енергетична здатність, номінальна напруга та конструкція з’єднання відповідають обладнанню. Придатність необхідно підтвердити до використання.

Чи можна використовувати її для високовольтних кабелів?

Її можна використовувати в затверджених застосуваннях для розряджання кабелів, якщо характеристики продукту та з’єднання відповідають вимогам. Потрібно враховувати напругу кабелю, накопичену енергію та необхідну процедуру технічного обслуговування.

Як вибрати правильне значення опору?

Вибір опору залежить від напруги обладнання, ємності, накопиченої енергії, допустимого струму розряду та енергетичної здатності резистора. Значення має відповідати конструкції обладнання або затвердженим інженерним вимогам проєкту.

Чи мають усі розрядні штанги однаковий номінал напруги?

Ні. Застосовна напруга та конфігурація ізоляції залежать від обраної моделі та супровідних технічних даних. Не слід вважати всі розрядні штанги взаємозамінними.

Чи може штанга замінити комплект переносного заземлення?

Не автоматично. Розрядну штангу вибирають за її функцією розряджання. Комплект переносного заземлення призначений для визначених завдань тимчасового захисного заземлення та короткого замикання. Необхідне обладнання слід визначати на основі робочої процедури.

Чи можна змінити довжину штанги та заземлювального проводу?

Довжини та вимоги до з’єднань для конкретного проєкту можна узгодити відповідно до доступних конструкцій продукту. Зміни, що впливають на ізоляцію або електричні характеристики, потребують технічного підтвердження.

Які документи слід запросити покупцям?

Залежно від проєкту запросіть технічний паспорт, затверджене креслення, підтвердження опору, документацію про випробування ізоляції, відповідні протоколи характеристик та інші узгоджені інспекційні документи.

Запит щодо характеристик і ціни штанги для резистивного та прямого розряджання

Якщо ви шукаєте штанги для резистивного та прямого розряджання для батарей конденсаторів, високовольтних кабелів, електричних випробувань, підстанцій або проєктів технічного обслуговування комунальних підприємств, надішліть JINPOWER вимоги до обладнання та розряджання для технічного розгляду.

Будь ласка, надайте напругу обладнання, інформацію про застосування з AC/DC, тип обладнання, наявні дані про накопичену енергію, потрібні функції розряджання, вимоги до опору, довжину штанги, конфігурацію заземлювального проводу, кількість і застосовну специфікацію проєкту.

Після цього JINPOWER зможе розглянути запитувану конфігурацію продукту та уточнити технічну інформацію й документацію, необхідні до надання пропозиції та підтвердження замовлення.
