Características destacadas del producto

• Combina funciones de descarga resistiva y descarga directa
• El elemento resistivo ayuda a limitar la corriente inicial de descarga
• Diseñado para aplicaciones específicas de descarga de equipos de alta tensión
• Varilla aislante de operación con cabezal de contacto eléctrico
• Cable de puesta a tierra y pinza según la configuración seleccionada
• Adecuado para aplicaciones con energía eléctrica almacenada cuando lo aprueben el fabricante del equipo y el procedimiento del sitio
• La longitud de la varilla, los requisitos de resistencia y el diseño de la conexión pueden revisarse para aplicaciones de proyectos
• La configuración técnica y la documentación de inspección requerida se confirman antes de aprobar el pedido

Especificaciones técnicas breves

La siguiente tabla identifica los principales parámetros técnicos para seleccionar el producto. Los valores eléctricos exactos, las dimensiones y las especificaciones de los componentes dependen del modelo seleccionado y de los documentos técnicos aprobados.

La tensión del equipo por sí sola no es suficiente para seleccionar una varilla de descarga. Los compradores también deben proporcionar información sobre la energía almacenada, los requisitos de descarga y la disposición de las conexiones del equipo. Los valores exactos deben confirmarse antes de aprobar el producto para la aplicación prevista.

Configuración del producto y componentes principales

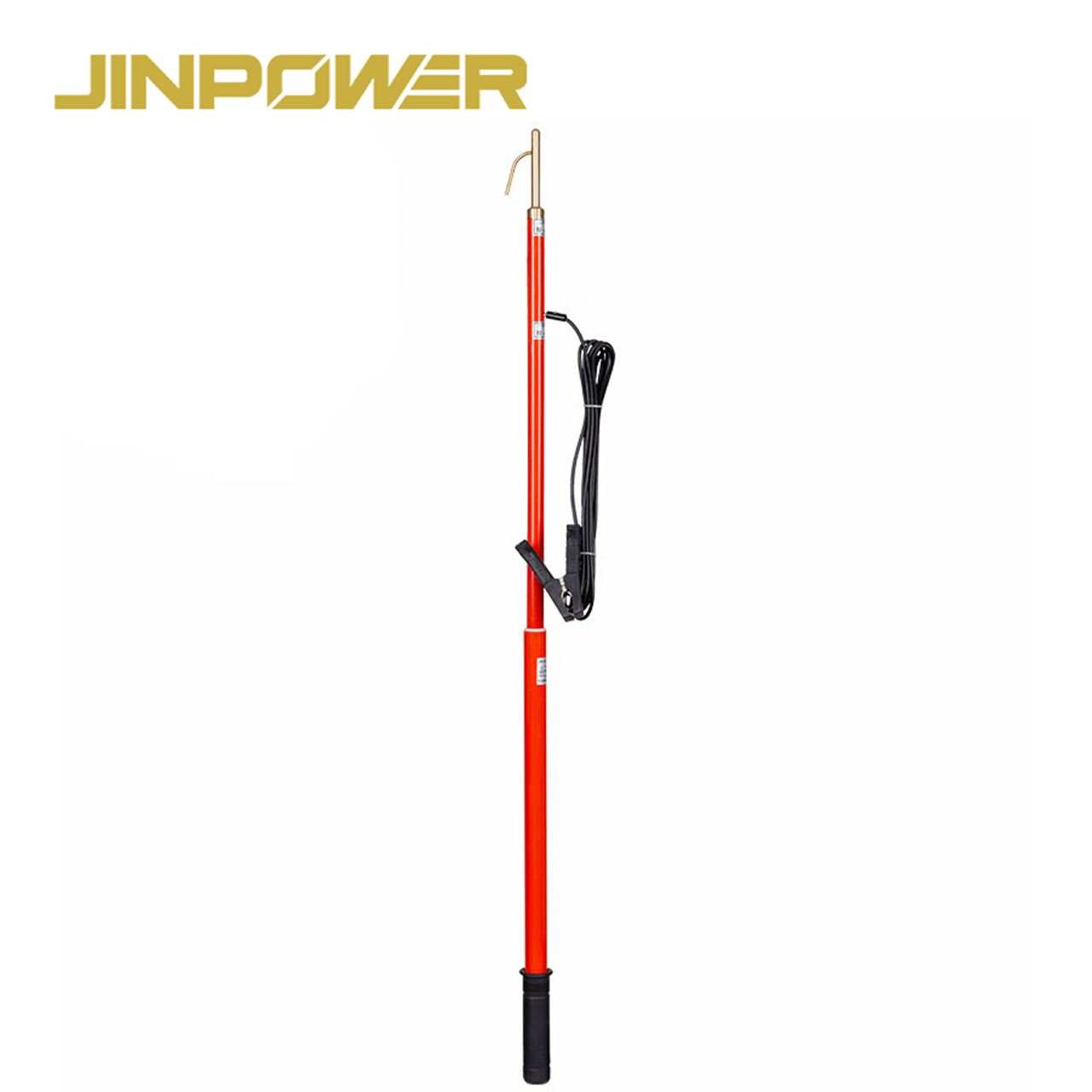

Una varilla de descarga resistiva y directa combina una sección aislante de operación, componentes de contacto eléctrico y las conexiones de descarga requeridas. La disposición interna real depende de la configuración del producto.

Varilla aislante

La varilla aislante proporciona la sección de operación que permite posicionar el cabezal de contacto de descarga y mantener la separación requerida por el procedimiento de trabajo aprobado.

La longitud total de la varilla y la longitud efectiva de la sección aislante deben seleccionarse de acuerdo con la tensión del equipo, la accesibilidad del punto de conexión y los requisitos de seguridad eléctrica aplicables.

Una varilla más larga no implica automáticamente una mayor capacidad eléctrica. El rendimiento del aislamiento debe estar respaldado por las especificaciones y la documentación de ensayo del producto concreto.

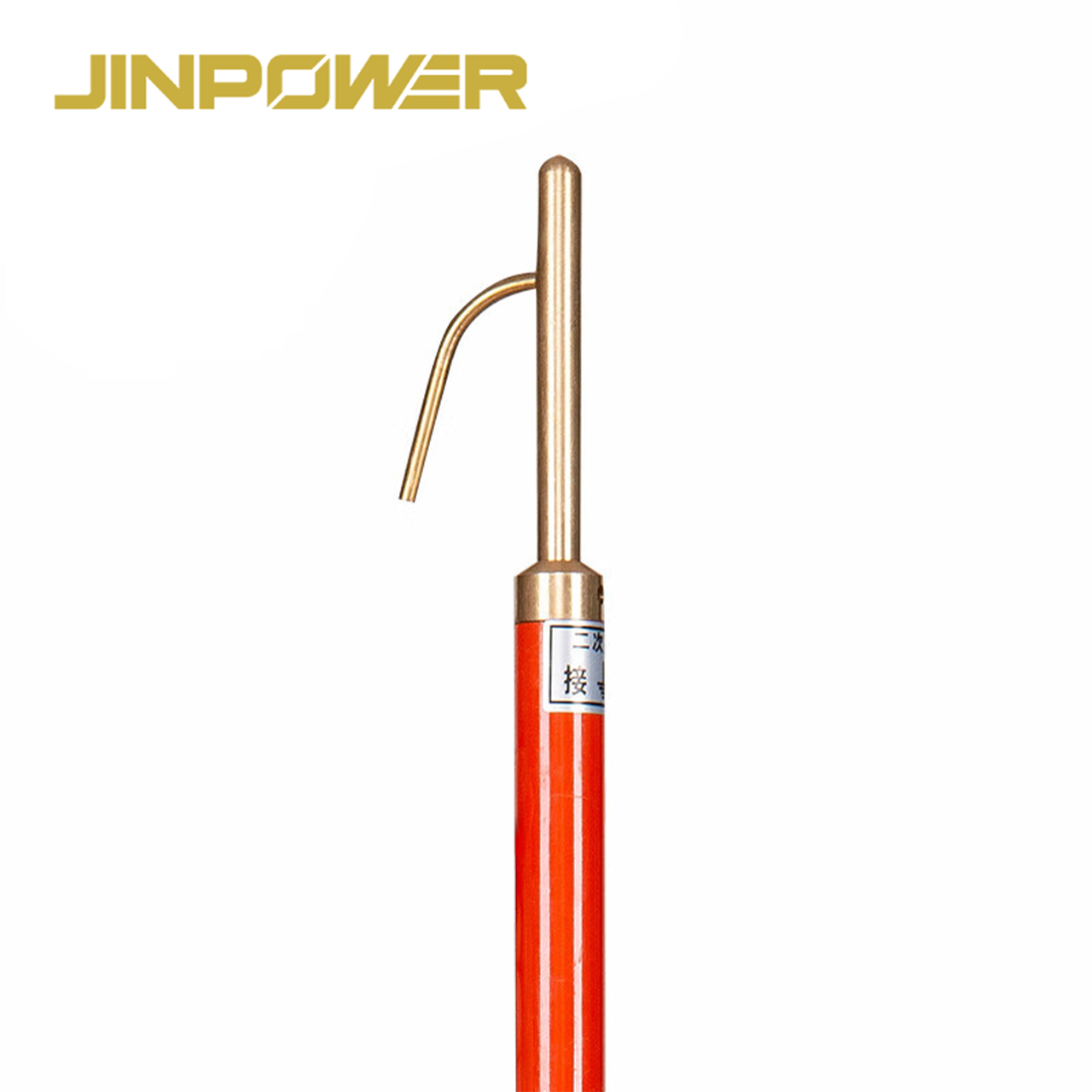

Cabezal de contacto

El cabezal de contacto proporciona la interfaz de conexión prevista con el equipo eléctrico. Su forma y disposición de conexión deben coincidir con el punto de contacto designado del equipo.

Para equipos con terminales o puntos de conexión especiales, los compradores deben proporcionar planos o fotografías para que pueda revisarse la configuración requerida del cabezal de contacto.

Elemento resistivo

El elemento resistivo es el componente principal de la función de descarga resistiva. Limita la corriente de descarga según su valor de resistencia y las condiciones eléctricas del equipo.

Su idoneidad debe evaluarse teniendo en cuenta más que el valor de resistencia por sí solo. La resistencia también necesita una capacidad energética adecuada y capacidad para el servicio de descarga previsto.

Trayectoria de descarga directa

La función de descarga directa proporciona una trayectoria de conexión conductora sin la resistencia limitadora de corriente utilizada durante la descarga resistiva.

La disposición exacta de las dos funciones de descarga debe confirmarse en el plano técnico aprobado del producto. Los compradores no deben dar por sentado que existe un interruptor, una secuencia de contacto o una disposición interna del circuito determinados sin verificar el modelo suministrado.

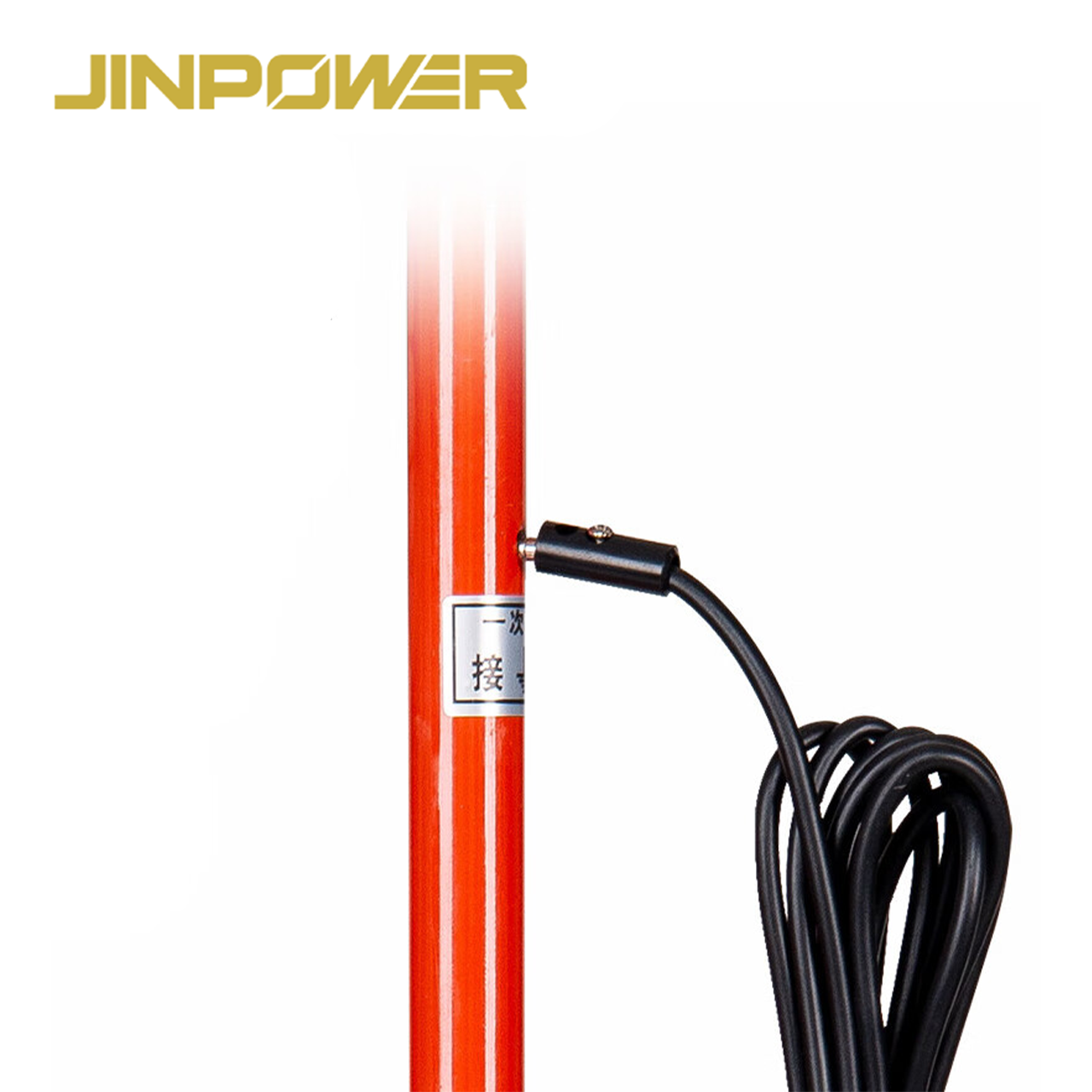

Cable de puesta a tierra

El cable de puesta a tierra proporciona la conexión conductora al punto de puesta a tierra designado. Su material, sección transversal, longitud y disposición de conexión deben corresponder al producto seleccionado y a su servicio eléctrico.

Pinza de puesta a tierra

La pinza de puesta a tierra proporciona la interfaz con el punto de conexión a tierra especificado.

Las dimensiones, el material y la compatibilidad de la pinza deben confirmarse antes de realizar el pedido. Una pinza que no encaje en el punto de conexión previsto puede hacer que una varilla de descarga, por lo demás adecuada, no sea utilizable para el proyecto.

¿Cómo funciona la descarga resistiva y directa?

El producto combina dos funciones eléctricas previstas para distintas etapas de un proceso de descarga aprobado. Estas funciones tienen propósitos diferentes y no deben considerarse intercambiables.

Descarga resistiva: limitación de la corriente inicial de descarga

Los equipos eléctricos que contienen elementos capacitivos pueden conservar energía después de desconectar la alimentación. Si un componente cargado se conecta directamente a una trayectoria de baja resistencia sin una evaluación adecuada, puede producirse una corriente inicial de descarga elevada.

La función de descarga resistiva incorpora un elemento resistivo en la trayectoria de descarga prevista. Esto limita la corriente según las condiciones del circuito y permite que la energía almacenada disminuya de forma más controlada.

El comportamiento real de la descarga depende de varios factores, entre ellos:

• Tensión inicial del equipo
• Energía eléctrica almacenada
• Capacitancia del equipo
• Valor de resistencia
• Capacidad energética de la resistencia
• Configuración del circuito de descarga

La resistencia debe seleccionarse para el servicio eléctrico previsto. No debe suponerse que una varilla de descarga es adecuada simplemente porque incorpora una resistencia.

Descarga directa: completar el proceso de descarga aprobado

La función de descarga directa proporciona una trayectoria conductora de baja resistencia para la etapa posterior de un procedimiento aprobado de descarga o puesta a tierra.

Sin embargo, la descarga directa no debe aplicarse únicamente porque haya transcurrido cierto tiempo. Primero debe reducirse la energía almacenada a un nivel que permita una puesta a tierra directa segura según el procedimiento específico del equipo aplicable.

Las condiciones para utilizar la función de descarga directa deben ser establecidas por personal eléctrico cualificado, siguiendo las instrucciones del fabricante del equipo, los requisitos pertinentes de seguridad eléctrica y los procedimientos aprobados del sitio.

¿Por qué combinar ambas funciones?

Una varilla de descarga de dos funciones reúne en una sola configuración de producto la descarga resistiva con limitación de corriente y la capacidad de descarga directa.

Esto puede ser útil cuando el procedimiento de mantenimiento requiere ambas funciones, siempre que la varilla seleccionada esté clasificada para el equipo y que su disposición de descarga esté correctamente diseñada.

El producto no debe utilizarse como herramienta de descarga universal para todos los equipos de alta tensión. Su idoneidad depende de las condiciones eléctricas reales y de la especificación técnica aprobada.

Varilla de descarga resistiva y directa frente a varilla de descarga resistiva

JINPOWER ofrece una varilla de descarga resistiva y una varilla de descarga resistiva y directa. La principal diferencia es el número de funciones de descarga disponibles en la configuración del producto.

Ningún producto es automáticamente mejor para todas las aplicaciones. La selección depende del tipo de equipo, el servicio eléctrico, el método de descarga requerido y el procedimiento operativo del sitio.

Si su proyecto solo requiere una descarga resistiva controlada, consulte nuestraVarilla de descarga resistiva.

Aplicaciones habituales

Bancos de condensadores

Los bancos de condensadores pueden conservar una cantidad considerable de energía eléctrica después de desconectarse. Por ello, algunas instalaciones requieren una disposición de descarga controlada antes de realizar otras actividades de puesta a tierra o mantenimiento.

En estas aplicaciones, la capacitancia del equipo, la tensión y la energía almacenada son parámetros importantes para la selección. La capacidad energética de la resistencia de la varilla de descarga y su configuración de operación aprobada deben corresponder a la aplicación.

Cables de alta tensión

Los cables de alta tensión pueden conservar carga capacitiva después de su aislamiento. La disposición de descarga adecuada depende del sistema de cables, el historial de ensayos, la accesibilidad de las conexiones y el procedimiento de mantenimiento aprobado.

Antes de seleccionar una varilla, confirme la tensión del cable, las condiciones pertinentes de energía almacenada y las conexiones de descarga designadas.

GIS y aparamenta de conexión

Algunas aplicaciones de mantenimiento o ensayo de GIS y aparamenta de conexión pueden requerir la gestión de la carga residual.

Las herramientas de descarga solo deben considerarse cuando el fabricante del equipo proporcione un punto de conexión accesible adecuado y apruebe el procedimiento previsto. Este producto no está diseñado para eludir enclavamientos ni para acceder a compartimentos sellados o energizados.

Equipos de ensayo de alta tensión

Los equipos de ensayo de alta tensión y los objetos de ensayo conectados pueden conservar energía almacenada una vez finalizado el ensayo.

Una herramienta de descarga adecuada puede formar parte del procedimiento aprobado de liberación de energía del sistema de ensayo. La resistencia requerida, la capacidad energética y la disposición de conexión deben corresponder al equipo de ensayo y a las características eléctricas del objeto ensayado.

Equipos eléctricos de subestaciones

Los equipos de mantenimiento de subestaciones pueden necesitar herramientas de descarga controlada para determinados equipos con energía eléctrica almacenada.

La aplicación debe identificarse antes de la adquisición. Una descripción general como «para subestaciones» no basta para determinar la idoneidad eléctrica.

Cómo elegir la varilla de descarga resistiva y directa adecuada

1. Confirme la tensión del equipo

Indique la tensión del sistema o del equipo y especifique si la aplicación prevista implica CA, CC o una configuración particular de ensayo de alta tensión.

La varilla aislante y los componentes de descarga seleccionados deben ser adecuados para la tensión y las condiciones de operación aplicables.

2. Identifique el tipo de equipo

Indíquenos si la herramienta se utilizará con un banco de condensadores, un cable de alta tensión, aparamenta de conexión, una instalación GIS, un objeto de ensayo u otro tipo de equipo definido.

Equipos distintos pueden tener características de energía almacenada muy diferentes, incluso cuando sus tensiones nominales son similares.

3. Confirme los requisitos de energía almacenada

Cuando estén disponibles, proporcione la capacitancia del equipo, la tensión inicial, los datos de energía almacenada y cualquier requisito de servicio de descarga especificado por el fabricante del equipo o el ingeniero del proyecto.

Esta información ayuda a determinar si el elemento resistivo y la configuración completa de la herramienta son adecuados para la aplicación prevista.

4. Compruebe la resistencia y la capacidad energética

El valor de resistencia es un parámetro fundamental, pero debe revisarse junto con la capacidad energética de la resistencia, el servicio de descarga permitido y las condiciones eléctricas previstas.

Si su proyecto ya especifica el valor de resistencia u otros parámetros de descarga, inclúyalos en la solicitud de cotización (RFQ).

5. Verifique el diseño de dos funciones

Confirme cómo se proporcionan las funciones de descarga resistiva y directa en el producto seleccionado. La disposición real del circuito y las interfaces de conexión deben figurar en la información técnica aprobada.

No dé por sentado que todas las varillas de descarga de dos funciones utilizan las mismas conexiones internas o el mismo mecanismo de operación.

6. Seleccione la longitud de la varilla y la sección aislante

Indique la longitud total requerida de la varilla, la longitud efectiva de aislamiento y la información sobre el punto de acceso al equipo.

Estas dimensiones deben cumplir los requisitos aprobados de seguridad eléctrica y distancia de operación de la aplicación.

7. Confirme la compatibilidad del cable y la pinza de puesta a tierra

Especifique la longitud del cable de puesta a tierra, los requisitos del conductor y el tipo de conexión a tierra disponible en el sitio.

La disposición de la pinza y el cable debe corresponder tanto al servicio eléctrico del producto como a los puntos de conexión previstos.

8. Revise la documentación técnica requerida

Para compras de empresas de servicios públicos y proyectos EPC, confirme qué documentos técnicos se requieren antes de la cotización y la aprobación del pedido.

Estos pueden incluir un plano aprobado, una ficha técnica, la verificación de resistencia, documentación de ensayo de la sección aislante y otros registros de inspección aplicables.

Varilla de descarga frente a equipo portátil de puesta a tierra y cortocircuito

Una varilla de descarga y un conjunto portátil de puesta a tierra pueden utilizarse dentro del mismo proceso de seguridad eléctrica, pero cumplen funciones diferentes.

La función de descarga directa no demuestra automáticamente que una varilla esté clasificada como dispositivo completo de puesta a tierra de protección temporal.

Si su proyecto requiere un sistema completo de puesta a tierra temporal y cortocircuito, consulte nuestroConjunto portátil de puesta a tierra y cortocircuito.

Requisitos de seguridad eléctrica y aplicación

Las herramientas de descarga resistiva y directa están destinadas a ser utilizadas por personal eléctrico capacitado y autorizado. El procedimiento real debe determinarse en función de las condiciones del equipo, la evaluación de riesgos eléctricos y las instrucciones de mantenimiento o ensayo aprobadas.

Es importante tener en cuenta varias distinciones al evaluar este producto.

Aislamiento del equipo y verificación de tensión

La desconexión por sí sola no demuestra que el equipo eléctrico sea seguro. El aislamiento, la verificación de tensión y los demás controles requeridos deben seguir el procedimiento aplicable del sitio.

Cuando se requiera un detector de tensión independiente, utilice un equipo adecuado y el método de verificación aprobado. Consulte nuestra gama deDetectores de alta tensión.

Energía eléctrica almacenada

Los condensadores, los cables y ciertos objetos de ensayo de alta tensión pueden conservar una cantidad considerable de energía eléctrica después de la desconexión.

El método de descarga requerido debe tener en cuenta la energía almacenada del equipo y su comportamiento eléctrico específico. La tensión residual o que reaparece debe gestionarse de acuerdo con los procedimientos aprobados del fabricante del equipo y del sitio.

La descarga directa no es automáticamente segura

La disponibilidad de una trayectoria de descarga directa no significa que pueda utilizarse de inmediato ni en cualquier condición eléctrica.

Para los trabajos de ensayo de alta tensión aplicables conforme a OSHA 29 CFR 1910.269(o)(4)(v), los equipos de alta capacitancia deben descargarse a través de una resistencia clasificada para la energía disponible antes de la puesta a tierra directa, y esta solo se permite una vez que la energía almacenada haya disminuido a un nivel seguro.

Este es un requisito de seguridad específico de la aplicación, no una instrucción de operación universal para todas las varillas de descarga o instalaciones eléctricas.

Puesta a tierra de protección temporal

La descarga de energía residual y el establecimiento de una puesta a tierra de protección temporal son funciones relacionadas, pero distintas. Cuando el trabajo requiera un sistema portátil de puesta a tierra y cortocircuito con clasificación adecuada, ese equipo debe seleccionarse y verificarse de forma independiente.

Normas aplicables y documentación técnica

Para las varillas de descarga, los requisitos técnicos aplicables dependen del diseño del producto, la aplicación prevista y las especificaciones del proyecto.

Los compradores deben evitar considerar que toda varilla aislante de operación o herramienta de descarga cumple automáticamente una norma IEC o nacional concreta.

Función de descarga y requisitos de energía almacenada

El producto seleccionado debe contar con información técnica suficiente para evaluar la resistencia, la capacidad energética, la tensión aplicable, el aislamiento y la disposición de descarga pertinente.

Según la aplicación, pueden requerirse ensayos eléctricos específicos del proyecto o una verificación independiente.

IEC 61230 y equipos portátiles de puesta a tierra

IEC 61230 aborda los equipos portátiles para puesta a tierra temporal o para puesta a tierra y cortocircuito. No debe presentarse automáticamente como certificación de toda varilla de descarga resistiva y directa.

Si el proyecto incluye equipos portátiles de puesta a tierra independientes, deben revisarse la norma aplicable, la capacidad de cortocircuito y los documentos justificativos según el diseño y el alcance reales de esos equipos.

Conformidad específica del proyecto

Si su proyecto de servicios públicos o EPC especifica una norma nacional, un método de ensayo eléctrico, un requisito de inspección o un certificado de terceros, incluya el requisito exacto en la solicitud de cotización (RFQ).

Toda declaración de conformidad debe estar respaldada por documentación correspondiente al producto y la configuración realmente suministrados.

Ensayos y verificación de calidad

En una varilla de descarga de dos funciones, deben considerarse tanto la configuración de descarga resistiva como la de descarga directa durante la aceptación técnica.

El plan exacto de inspección y ensayo de fábrica debe acordarse de acuerdo con el producto pedido y los requisitos del proyecto.

La inspección visual y una medición básica de resistencia por sí solas no demuestran la idoneidad eléctrica completa de una herramienta de descarga de alta tensión. Cuando se especifique, el aislamiento y el rendimiento funcional deben evaluarse conforme a los requisitos de ensayo aplicables.

Inspección, almacenamiento y mantenimiento

Las herramientas de descarga deben inspeccionarse y mantenerse de acuerdo con las instrucciones del fabricante y el procedimiento aprobado de gestión de equipos de la instalación eléctrica.

Estado de la varilla aislante

Inspeccione la varilla para detectar grietas visibles, daños mecánicos, contaminación, humedad o deterioro superficial que pueda afectar a su idoneidad.

Componentes de contacto y conexión

Compruebe que el cabezal de contacto, el cable de puesta a tierra, la pinza y las conexiones accesibles estén completos y no presenten daños evidentes ni estén flojos.

Resistencia y estado eléctrico

Siga el calendario de inspección o ensayo requerido para el producto seleccionado. Una resistencia presuntamente dañada, una condición eléctrica anormal o un resultado de ensayo no satisfactorio deben remitirse a personal cualificado para su evaluación.

Almacenamiento

Almacene la varilla de descarga en un lugar limpio, seco y protegido, de acuerdo con sus instrucciones. Evite los impactos mecánicos, la contaminación y las condiciones que puedan dañar la sección aislante o los componentes eléctricos.

Si existe alguna duda sobre la integridad eléctrica o el estado mecánico de la herramienta, retírela del servicio normal hasta que se evalúe conforme al procedimiento aplicable.

Lista de comprobación para la aceptación del comprador

En licitaciones de servicios públicos, proyectos EPC y pedidos de distribuidores, la aceptación debe basarse en la configuración aprobada real, no solo en el nombre del producto.

Configuración del proyecto y asistencia para compras

JINPOWER suministra equipos de seguridad eléctrica y puesta a tierra para aplicaciones de servicios públicos, industriales y basadas en proyectos. En el caso de las varillas de descarga resistiva y directa, la configuración técnica debe revisarse en función de los requisitos reales de descarga antes de aprobar el pedido.

Según los diseños de producto disponibles, los requisitos del proyecto pueden incluir:

• Tensión de aplicación
• Aplicación de CA o CC
• Valor de resistencia
• Requisitos del servicio de descarga
• Longitud de la varilla aislante
• Sección aislante efectiva
• Configuración del cabezal de contacto
• Longitud del cable de puesta a tierra
• Diseño de la pinza de puesta a tierra
• Identificación y etiquetado del producto
• Embalaje
• Documentación de inspección y ensayo

La personalización técnica está sujeta al diseño del producto, los requisitos de seguridad aplicables y la confirmación del rendimiento eléctrico resultante. Los cambios en la resistencia, el aislamiento o las conexiones de descarga nunca deben considerarse modificaciones meramente estéticas.

¿Qué debe incluir en su solicitud de cotización?

Un plano técnico o una especificación del equipo resulta especialmente útil cuando el proyecto requiere una conexión de descarga o una configuración de resistencia específica.

Preguntas frecuentes

¿Qué es una varilla de descarga resistiva y directa?

Es una herramienta de descarga eléctrica que combina en una sola configuración de producto la descarga resistiva con limitación de corriente y una función de descarga directa. Está destinada a equipos específicos y a procedimientos de descarga aprobados.

¿Por qué es necesaria la descarga resistiva?

Los equipos que contienen elementos capacitivos pueden conservar energía eléctrica después del aislamiento. Un elemento resistivo adecuado limita la corriente inicial de descarga y facilita la liberación controlada de energía.

¿Cuándo se puede utilizar la función de descarga directa?

Solo cuando el estado del equipo, el nivel de energía almacenada y el procedimiento operativo aprobado lo permitan. La función de descarga directa no debe aplicarse simplemente porque haya transcurrido un tiempo de descarga estimado.

¿Cuál es la diferencia entre una varilla de descarga resistiva y una varilla de descarga resistiva y directa?

Una varilla de descarga resistiva proporciona la función especificada de descarga con limitación de corriente. Una varilla de descarga resistiva y directa combina las funciones de descarga resistiva y directa. La elección correcta depende del equipo y del procedimiento de descarga requerido.

¿Se puede utilizar la varilla con bancos de condensadores?

Puede ser adecuada para aplicaciones específicas con bancos de condensadores cuando la resistencia, la capacidad energética, la tensión nominal y el diseño de conexión correspondan al equipo. La idoneidad debe confirmarse antes del uso.

¿Se puede utilizar en cables de alta tensión?

Puede utilizarse en aplicaciones aprobadas de descarga de cables cuando los valores nominales y las conexiones del producto sean adecuados. Deben tenerse en cuenta la tensión del cable, la energía almacenada y el procedimiento de mantenimiento requerido.

¿Cómo se selecciona el valor de resistencia adecuado?

La selección de la resistencia depende de la tensión del equipo, la capacitancia, la energía almacenada, la corriente de descarga permitida y la capacidad energética de la resistencia. El valor debe ajustarse al diseño del equipo o a los requisitos de ingeniería aprobados del proyecto.

¿Todas las varillas de descarga tienen la misma tensión nominal?

No. La tensión aplicable y la configuración del aislamiento dependen del modelo seleccionado y de los datos técnicos justificativos. No dé por sentado que todas las varillas de descarga son intercambiables.

¿Puede la varilla sustituir a un conjunto portátil de puesta a tierra?

No automáticamente. Una varilla de descarga se selecciona por su función de descarga. Un conjunto portátil de puesta a tierra está diseñado para tareas específicas de puesta a tierra de protección temporal y cortocircuito. El procedimiento de trabajo determina el equipo requerido.

¿Se pueden personalizar la longitud de la varilla y la del cable de puesta a tierra?

Las longitudes específicas del proyecto y los requisitos de conexión pueden revisarse según los diseños de producto disponibles. Los cambios que afecten al aislamiento o al rendimiento eléctrico requieren confirmación técnica.

¿Qué documentos deben solicitar los compradores?

Según el proyecto, solicite la ficha técnica, el plano aprobado, la verificación de resistencia, la documentación de ensayo del aislamiento, los registros de rendimiento aplicables y otros documentos de inspección acordados.

Solicite información y precios de la varilla de descarga resistiva y directa

Si busca varillas de descarga resistiva y directa para bancos de condensadores, cables de alta tensión, ensayos eléctricos, subestaciones o proyectos de mantenimiento de servicios públicos, envíe a JINPOWER los requisitos del equipo y de descarga para su revisión técnica.

Proporcione la tensión del equipo, la aplicación CA/CC, el tipo de equipo, la información disponible sobre energía almacenada, las funciones de descarga requeridas, el requisito de resistencia, la longitud de la varilla, la configuración del cable de puesta a tierra, la cantidad y las especificaciones aplicables del proyecto.

A continuación, JINPOWER podrá revisar la configuración solicitada del producto y aclarar la información técnica y la documentación necesarias antes de la cotización y la confirmación del pedido.
