उत्पाद की प्रमुख विशेषताएँ

• प्रतिरोधक डिस्चार्ज और डायरेक्ट डिस्चार्ज—दोनों कार्यों का संयोजन
• प्रतिरोधक तत्व प्रारंभिक डिस्चार्ज करंट को सीमित करने में सहायता करता है
• निर्दिष्ट उच्च-वोल्टेज उपकरण डिस्चार्ज अनुप्रयोगों के लिए डिज़ाइन किया गया
• विद्युत संपर्क हेड वाली इंसुलेटिंग ऑपरेटिंग रॉड
• चयनित कॉन्फ़िगरेशन के अनुसार ग्राउंडिंग लीड और क्लैंप
• संग्रहीत विद्युत ऊर्जा वाले अनुप्रयोगों के लिए उपयुक्त, जहाँ उपकरण निर्माता और साइट प्रक्रिया इसकी अनुमति दें
• परियोजना अनुप्रयोगों के लिए रॉड की लंबाई, प्रतिरोध संबंधी आवश्यकताओं और कनेक्शन डिज़ाइन की समीक्षा की जा सकती है
• ऑर्डर की स्वीकृति से पहले तकनीकी कॉन्फ़िगरेशन और आवश्यक निरीक्षण दस्तावेज़ों की पुष्टि की जाती है

त्वरित तकनीकी विनिर्देश

निम्न तालिका उत्पाद चयन के लिए मुख्य तकनीकी पैरामीटर दर्शाती है। सटीक विद्युत रेटिंग, आयाम और घटकों के विनिर्देश चयनित मॉडल और स्वीकृत तकनीकी दस्तावेज़ों पर निर्भर करते हैं।

उपकरण का वोल्टेज अकेले डिस्चार्ज रॉड चुनने के लिए पर्याप्त नहीं है। खरीदारों को संग्रहीत ऊर्जा, डिस्चार्ज आवश्यकताओं और उपकरण के कनेक्शन विन्यास की जानकारी भी देनी चाहिए। निर्धारित अनुप्रयोग के लिए उत्पाद को स्वीकृत करने से पहले सटीक रेटिंग की पुष्टि करना आवश्यक है।

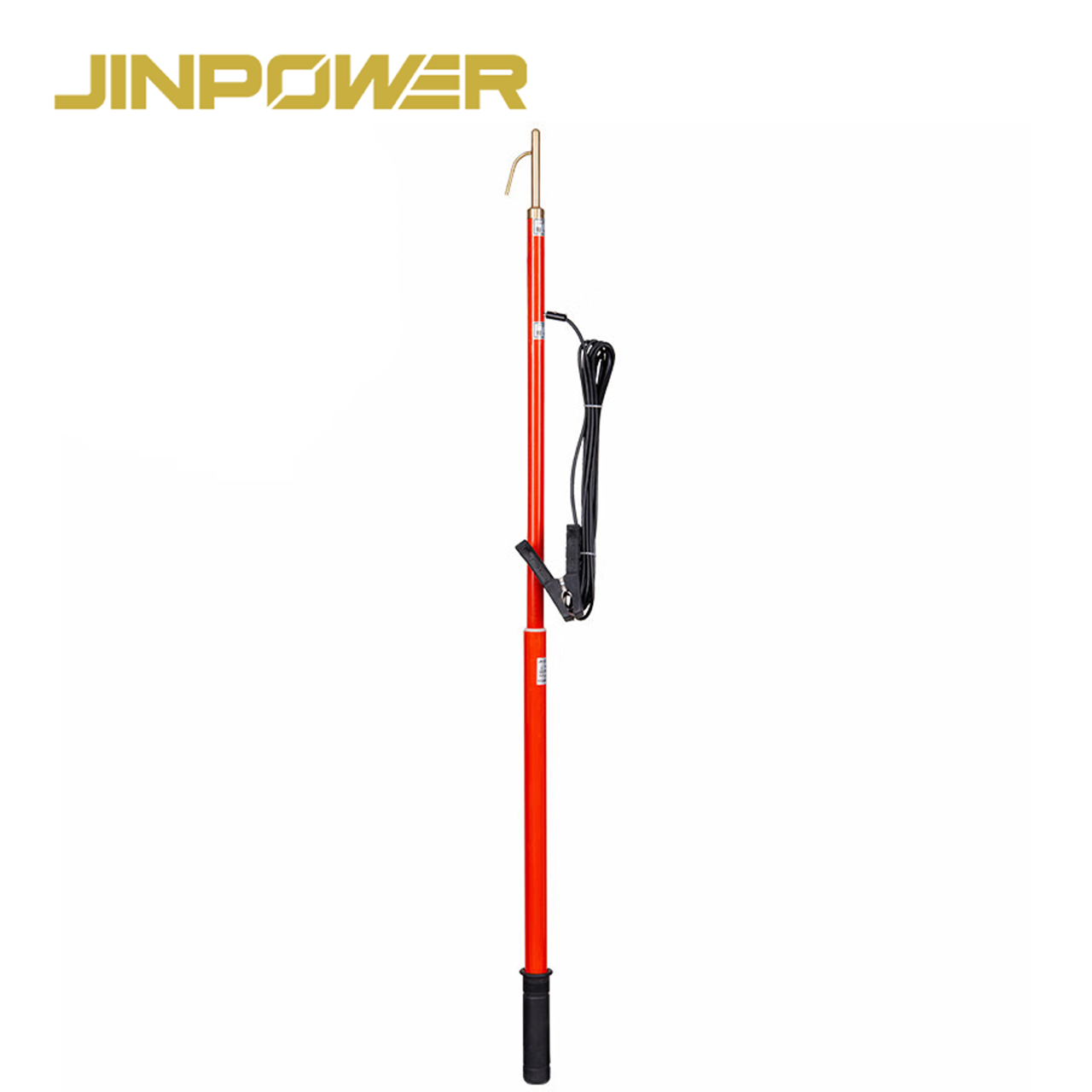

उत्पाद कॉन्फ़िगरेशन और मुख्य घटक

एक प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड में इंसुलेटिंग ऑपरेटिंग भाग, विद्युत संपर्क घटक और आवश्यक डिस्चार्ज कनेक्शन शामिल होते हैं। वास्तविक आंतरिक संरचना उत्पाद कॉन्फ़िगरेशन पर निर्भर करती है।

इंसुलेटिंग रॉड

इंसुलेटिंग रॉड वह ऑपरेटिंग भाग प्रदान करती है जिसका उपयोग डिस्चार्ज संपर्क हेड को सही स्थान पर रखने के लिए किया जाता है, साथ ही स्वीकृत कार्य प्रक्रिया के अनुसार आवश्यक पृथक्करण बनाए रखा जाता है।

रॉड की कुल लंबाई और प्रभावी इंसुलेटिंग भाग का चयन उपकरण के वोल्टेज, कनेक्शन बिंदु तक पहुँच और लागू विद्युत सुरक्षा आवश्यकताओं के अनुसार किया जाना चाहिए।

लंबी रॉड का अर्थ अपने-आप उच्च विद्युत रेटिंग नहीं होता। इन्सुलेशन प्रदर्शन की पुष्टि वास्तविक उत्पाद के विनिर्देशों और परीक्षण दस्तावेज़ों से होनी चाहिए।

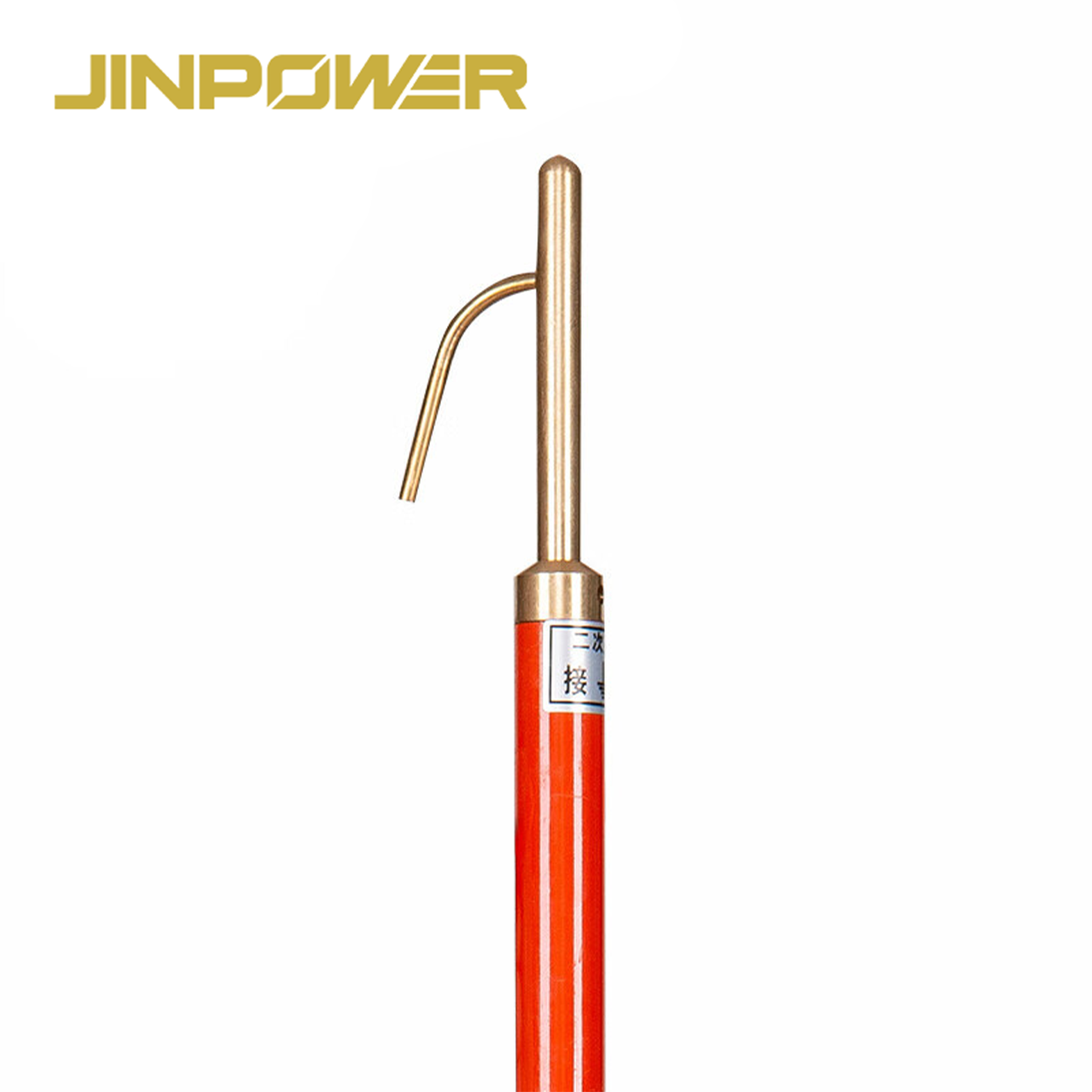

संपर्क हेड

संपर्क हेड विद्युत उपकरण के साथ निर्धारित कनेक्शन इंटरफ़ेस प्रदान करता है। इसका आकार और कनेक्शन विन्यास उपकरण के निर्दिष्ट संपर्क बिंदु से मेल खाना चाहिए।

विशेष टर्मिनल या कनेक्शन बिंदु वाले उपकरणों के लिए खरीदार आवश्यक संपर्क-हेड कॉन्फ़िगरेशन की समीक्षा हेतु ड्रॉइंग या तस्वीरें दे सकते हैं।

प्रतिरोधक तत्व

प्रतिरोधक तत्व, प्रतिरोधक डिस्चार्ज फ़ंक्शन का मुख्य घटक है। यह अपने प्रतिरोध मान और उपकरण की विद्युत स्थितियों के अनुसार डिस्चार्ज करंट को सीमित करता है।

इसकी उपयुक्तता का आकलन केवल प्रतिरोध मान के आधार पर नहीं किया जाना चाहिए। निर्धारित अनुप्रयोग के लिए रेसिस्टर की ऊर्जा रेटिंग और डिस्चार्ज-ड्यूटी क्षमता भी उपयुक्त होनी चाहिए।

डायरेक्ट डिस्चार्ज पथ

डायरेक्ट डिस्चार्ज फ़ंक्शन एक चालक कनेक्शन पथ प्रदान करता है, जिसमें प्रतिरोधक डिस्चार्ज के दौरान उपयोग किया जाने वाला करंट-सीमित प्रतिरोध शामिल नहीं होता।

दोनों डिस्चार्ज फ़ंक्शनों की सटीक व्यवस्था की पुष्टि उत्पाद के स्वीकृत तकनीकी ड्रॉइंग से की जानी चाहिए। दिए गए मॉडल की पुष्टि किए बिना खरीदारों को किसी विशिष्ट स्विच, संपर्क क्रम या आंतरिक सर्किट व्यवस्था की धारणा नहीं बनानी चाहिए।

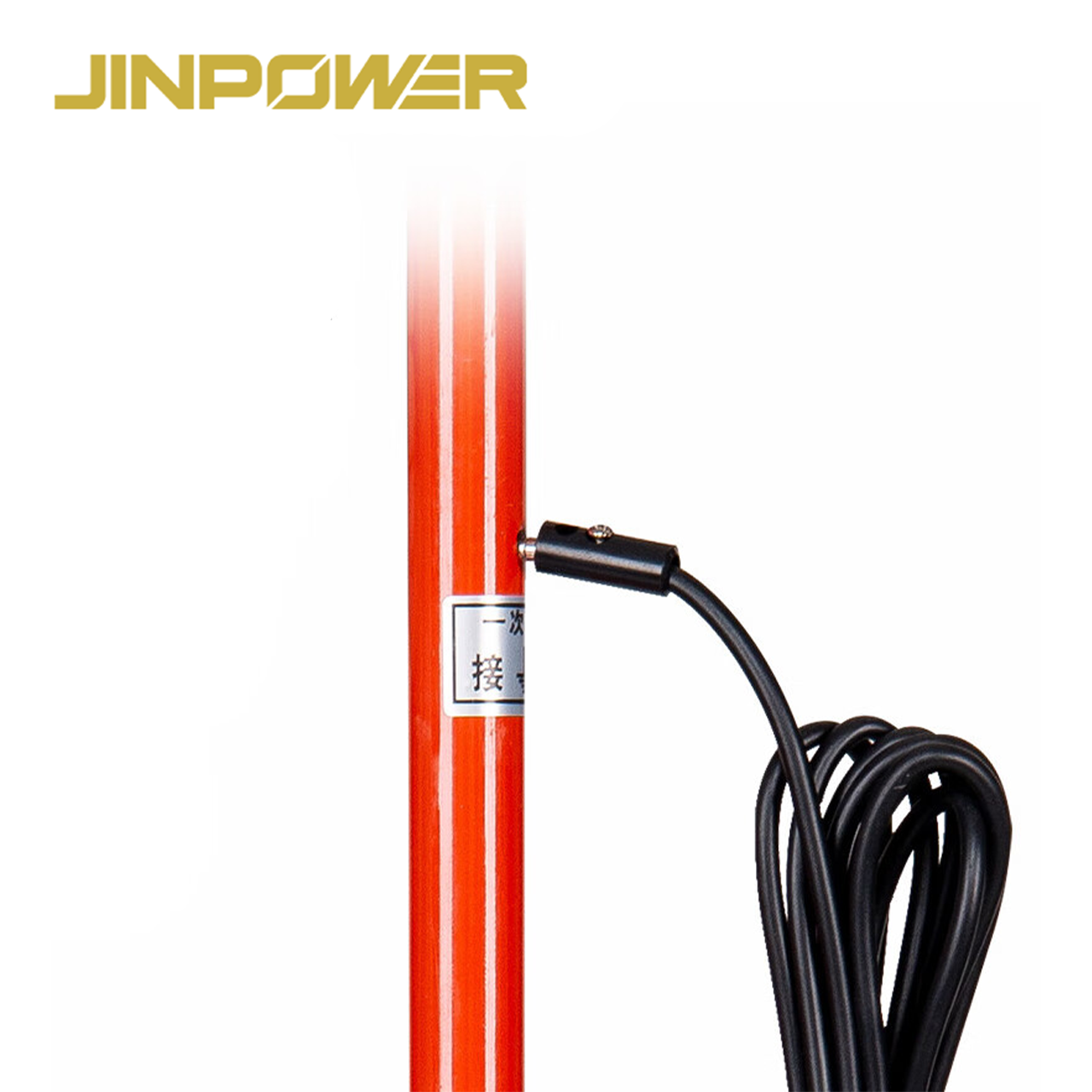

ग्राउंडिंग लीड

ग्राउंडिंग लीड निर्दिष्ट ग्राउंडिंग बिंदु तक चालक कनेक्शन प्रदान करती है। इसकी सामग्री, अनुप्रस्थ काट, लंबाई और कनेक्शन व्यवस्था चयनित उत्पाद तथा उसके विद्युत कार्यभार के अनुरूप होनी चाहिए।

ग्राउंडिंग क्लैंप

ग्राउंडिंग क्लैंप निर्दिष्ट ग्राउंडिंग कनेक्शन बिंदु के साथ इंटरफ़ेस प्रदान करता है।

ऑर्डर देने से पहले क्लैंप के आयाम, सामग्री और अनुकूलता की पुष्टि करें। निर्धारित कनेक्शन बिंदु पर फिट न होने वाला क्लैंप अन्यथा उपयुक्त डिस्चार्ज रॉड को परियोजना के लिए अनुपयोगी बना सकता है।

प्रतिरोधक और डायरेक्ट डिस्चार्ज कैसे काम करते हैं?

यह उत्पाद स्वीकृत डिस्चार्ज प्रक्रिया के अलग-अलग चरणों के लिए निर्धारित दो विद्युत कार्यों को जोड़ता है। इन कार्यों के उद्देश्य अलग हैं और इन्हें एक-दूसरे के स्थान पर उपयोग नहीं करना चाहिए।

प्रतिरोधक डिस्चार्ज: प्रारंभिक डिस्चार्ज करंट को सीमित करना

कैपेसिटिव घटकों वाले विद्युत उपकरणों में बिजली आपूर्ति डिस्कनेक्ट होने के बाद भी ऊर्जा बनी रह सकती है। यदि किसी चार्ज किए गए घटक का उचित आकलन किए बिना उसे सीधे कम-प्रतिरोध वाले पथ से जोड़ा जाए, तो प्रारंभिक डिस्चार्ज करंट बहुत अधिक हो सकता है।

प्रतिरोधक डिस्चार्ज फ़ंक्शन निर्धारित डिस्चार्ज पथ में प्रतिरोधक तत्व रखता है। यह सर्किट की स्थितियों के अनुसार करंट सीमित करता है और संग्रहीत ऊर्जा को अधिक नियंत्रित तरीके से घटने देता है।

वास्तविक डिस्चार्ज व्यवहार कई कारकों पर निर्भर करता है, जिनमें शामिल हैं:

• उपकरण का प्रारंभिक वोल्टेज
• संग्रहीत विद्युत ऊर्जा
• उपकरण की धारिता
• प्रतिरोध मान
• रेसिस्टर की ऊर्जा रेटिंग
• डिस्चार्ज सर्किट कॉन्फ़िगरेशन

निर्धारित विद्युत कार्यभार के लिए प्रतिरोध का चयन किया जाना चाहिए। केवल रेसिस्टर मौजूद होने के आधार पर डिस्चार्ज रॉड को उपयुक्त नहीं मान लेना चाहिए।

डायरेक्ट डिस्चार्ज: स्वीकृत डिस्चार्ज प्रक्रिया पूरी करना

डायरेक्ट डिस्चार्ज फ़ंक्शन स्वीकृत डिस्चार्ज या ग्राउंडिंग प्रक्रिया के बाद के चरण के लिए कम-प्रतिरोध वाला चालक पथ प्रदान करता है।

हालाँकि, केवल कुछ समय बीत जाने के आधार पर डायरेक्ट डिस्चार्ज लागू नहीं करना चाहिए। लागू उपकरण-विशिष्ट प्रक्रिया के अंतर्गत डायरेक्ट ग्राउंडिंग सुरक्षित होने के स्तर तक संग्रहीत ऊर्जा पहले कम होनी चाहिए।

डायरेक्ट डिस्चार्ज फ़ंक्शन के उपयोग की शर्तें योग्य विद्युत कर्मियों द्वारा उपकरण निर्माता के निर्देशों, प्रासंगिक विद्युत सुरक्षा आवश्यकताओं और स्वीकृत साइट प्रक्रियाओं के आधार पर निर्धारित की जानी चाहिए।

दोनों फ़ंक्शन क्यों शामिल करें?

दो-फ़ंक्शन वाली डिस्चार्ज रॉड एक ही उत्पाद कॉन्फ़िगरेशन में करंट-सीमित प्रतिरोधक डिस्चार्ज और डायरेक्ट डिस्चार्ज क्षमता उपलब्ध कराती है।

जहाँ रखरखाव प्रक्रिया में दोनों फ़ंक्शन आवश्यक हों, वहाँ यह उपयोगी हो सकती है—बशर्ते चयनित रॉड उपकरण के लिए रेटेड हो और उसका डिस्चार्ज विन्यास सही ढंग से डिज़ाइन किया गया हो।

इस उत्पाद को सभी उच्च-वोल्टेज उपकरणों के लिए सार्वभौमिक डिस्चार्ज टूल के रूप में उपयोग नहीं करना चाहिए। इसकी उपयुक्तता वास्तविक विद्युत स्थितियों और स्वीकृत तकनीकी विनिर्देश पर निर्भर करती है।

प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड बनाम प्रतिरोधक डिस्चार्ज रॉड

JINPOWER प्रतिरोधक डिस्चार्ज रॉड और प्रतिरोधक एवं डायरेक्ट डिस्चार्ज रॉड उपलब्ध कराता है। इनके बीच मुख्य अंतर उत्पाद कॉन्फ़िगरेशन में उपलब्ध डिस्चार्ज फ़ंक्शनों की संख्या है।

कोई भी उत्पाद हर अनुप्रयोग के लिए अपने-आप बेहतर नहीं होता। चयन उपकरण के प्रकार, विद्युत कार्यभार, आवश्यक डिस्चार्ज विधि और साइट संचालन प्रक्रिया पर निर्भर करता है।

यदि आपकी परियोजना में केवल नियंत्रित प्रतिरोधक डिस्चार्ज आवश्यक है, तो हमाराप्रतिरोधक डिस्चार्ज रॉड देखें।

सामान्य अनुप्रयोग

कैपेसिटर बैंक

डिस्कनेक्ट होने के बाद भी कैपेसिटर बैंक में पर्याप्त विद्युत ऊर्जा बनी रह सकती है। इसलिए कुछ इंस्टॉलेशन में आगे की ग्राउंडिंग या रखरखाव गतिविधियों से पहले नियंत्रित डिस्चार्ज व्यवस्था आवश्यक होती है।

इन अनुप्रयोगों के लिए उपकरण की धारिता, वोल्टेज और संग्रहीत ऊर्जा महत्वपूर्ण चयन पैरामीटर हैं। डिस्चार्ज रॉड की रेसिस्टर ऊर्जा क्षमता और स्वीकृत संचालन कॉन्फ़िगरेशन अनुप्रयोग के अनुरूप होने चाहिए।

उच्च-वोल्टेज केबल

आइसोलेशन के बाद भी उच्च-वोल्टेज केबल में कैपेसिटिव चार्ज बना रह सकता है। उपयुक्त डिस्चार्ज व्यवस्था केबल सिस्टम, परीक्षण इतिहास, कनेक्शन तक पहुँच और स्वीकृत रखरखाव प्रक्रिया पर निर्भर करती है।

रॉड चुनने से पहले केबल वोल्टेज, प्रासंगिक संग्रहीत-ऊर्जा स्थितियों और निर्धारित डिस्चार्ज कनेक्शन की पुष्टि करें।

GIS और स्विचगियर

कुछ GIS और स्विचगियर रखरखाव या परीक्षण अनुप्रयोगों में अवशिष्ट चार्ज का प्रबंधन आवश्यक हो सकता है।

डिस्चार्ज टूल पर तभी विचार करें जब उपकरण निर्माता उपयुक्त सुलभ कनेक्शन बिंदु प्रदान करता हो और निर्धारित प्रक्रिया को स्वीकृति देता हो। यह उत्पाद इंटरलॉक को निष्क्रिय करने या सीलबंद अथवा ऊर्जित कम्पार्टमेंट तक पहुँचने के लिए नहीं है।

उच्च-वोल्टेज परीक्षण उपकरण

परीक्षण पूरा होने के बाद भी उच्च-वोल्टेज परीक्षण उपकरण और उससे जुड़े परीक्षण ऑब्जेक्ट में संग्रहीत ऊर्जा रह सकती है।

उपयुक्त डिस्चार्ज टूल परीक्षण सिस्टम की स्वीकृत ऊर्जा-मुक्ति प्रक्रिया का हिस्सा हो सकता है। आवश्यक प्रतिरोध, ऊर्जा क्षमता और कनेक्शन व्यवस्था परीक्षण उपकरण तथा परीक्षण ऑब्जेक्ट की विद्युत विशेषताओं के अनुरूप होनी चाहिए।

सबस्टेशन विद्युत उपकरण

सबस्टेशन रखरखाव टीमों को संग्रहीत विद्युत ऊर्जा वाले कुछ विशिष्ट उपकरणों के लिए नियंत्रित डिस्चार्ज टूल की आवश्यकता हो सकती है।

खरीद से पहले अनुप्रयोग की पहचान की जानी चाहिए। केवल “सबस्टेशन के लिए” जैसा सामान्य विवरण विद्युत उपयुक्तता स्थापित करने के लिए पर्याप्त नहीं है।

सही प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड कैसे चुनें

1. उपकरण वोल्टेज की पुष्टि करें

सिस्टम या उपकरण का वोल्टेज दें और बताएं कि निर्धारित अनुप्रयोग में AC, DC या कोई विशिष्ट उच्च-वोल्टेज परीक्षण व्यवस्था शामिल है या नहीं।

चयनित इंसुलेटिंग रॉड और डिस्चार्ज घटक लागू वोल्टेज तथा संचालन स्थितियों के लिए उपयुक्त होने चाहिए।

2. उपकरण के प्रकार की पहचान करें

बताएं कि टूल का उपयोग कैपेसिटर बैंक, उच्च-वोल्टेज केबल, स्विचगियर, GIS इंस्टॉलेशन, परीक्षण ऑब्जेक्ट या किसी अन्य निर्धारित प्रकार के उपकरण के साथ किया जाएगा।

नाममात्र वोल्टेज रेटिंग समान होने पर भी अलग-अलग उपकरणों की संग्रहीत-ऊर्जा विशेषताएँ बहुत भिन्न हो सकती हैं।

3. संग्रहीत-ऊर्जा संबंधी आवश्यकता की पुष्टि करें

उपलब्ध होने पर उपकरण की धारिता, प्रारंभिक वोल्टेज, संग्रहीत-ऊर्जा डेटा और उपकरण निर्माता या परियोजना इंजीनियर द्वारा निर्दिष्ट डिस्चार्ज-ड्यूटी आवश्यकताएँ दें।

इस जानकारी से यह निर्धारित करने में मदद मिलती है कि प्रतिरोधक तत्व और पूरा टूल कॉन्फ़िगरेशन निर्धारित अनुप्रयोग के लिए उपयुक्त हैं या नहीं।

4. प्रतिरोध और ऊर्जा रेटिंग जाँचें

प्रतिरोध मान एक महत्वपूर्ण पैरामीटर है, लेकिन इसकी समीक्षा रेसिस्टर की ऊर्जा क्षमता, अनुमत डिस्चार्ज ड्यूटी और अपेक्षित विद्युत स्थितियों के साथ की जानी चाहिए।

यदि आपकी परियोजना में प्रतिरोध मान या अन्य डिस्चार्ज पैरामीटर पहले से निर्दिष्ट हैं, तो उन्हें RFQ में दें।

5. दो-फ़ंक्शन डिज़ाइन की पुष्टि करें

चयनित उत्पाद में प्रतिरोधक और डायरेक्ट डिस्चार्ज फ़ंक्शन किस प्रकार उपलब्ध हैं, इसकी पुष्टि करें। वास्तविक सर्किट व्यवस्था और कनेक्शन इंटरफ़ेस स्वीकृत तकनीकी जानकारी में दर्शाए जाने चाहिए।

यह न मानें कि सभी दो-फ़ंक्शन डिस्चार्ज रॉड में एक जैसे आंतरिक कनेक्शन या संचालन तंत्र होते हैं।

6. रॉड की लंबाई और इंसुलेटिंग भाग चुनें

आवश्यक कुल रॉड लंबाई, प्रभावी इंसुलेटिंग लंबाई और उपकरण के पहुँच बिंदु की जानकारी दें।

ये आयाम अनुप्रयोग की स्वीकृत विद्युत सुरक्षा और संचालन-दूरी संबंधी आवश्यकताओं के अनुरूप होने चाहिए।

7. ग्राउंडिंग लीड और क्लैंप की अनुकूलता की पुष्टि करें

ग्राउंडिंग लीड की लंबाई, कंडक्टर की आवश्यकताएँ और साइट पर उपलब्ध ग्राउंडिंग कनेक्शन का प्रकार निर्दिष्ट करें।

क्लैंप और केबल व्यवस्था उत्पाद के विद्युत कार्यभार और निर्धारित कनेक्शन बिंदुओं—दोनों के अनुरूप होनी चाहिए।

8. आवश्यक तकनीकी दस्तावेज़ों की समीक्षा करें

यूटिलिटी और EPC खरीद के लिए, कोटेशन और ऑर्डर की स्वीकृति से पहले आवश्यक तकनीकी दस्तावेज़ों की पुष्टि करें।

इनमें स्वीकृत ड्रॉइंग, तकनीकी डेटाशीट, प्रतिरोध सत्यापन, इंसुलेटिंग भाग के परीक्षण दस्तावेज़ और अन्य लागू निरीक्षण रिकॉर्ड शामिल हो सकते हैं।

डिस्चार्ज रॉड बनाम पोर्टेबल अर्थिंग और शॉर्ट-सर्किटिंग उपकरण

डिस्चार्ज रॉड और पोर्टेबल अर्थिंग सेट का उपयोग एक ही विद्युत सुरक्षा प्रक्रिया में हो सकता है, लेकिन उनके कार्य अलग-अलग हैं।

डायरेक्ट डिस्चार्ज फ़ंक्शन होने से यह अपने-आप सिद्ध नहीं होता कि रॉड को पूर्ण अस्थायी सुरक्षात्मक अर्थिंग उपकरण के रूप में रेट किया गया है।

यदि आपकी परियोजना में पूर्ण अस्थायी ग्राउंडिंग और शॉर्ट-सर्किटिंग सिस्टम आवश्यक है, तो हमारापोर्टेबल अर्थिंग और शॉर्ट-सर्किटिंग सेट देखें।

विद्युत सुरक्षा और अनुप्रयोग आवश्यकताएँ

प्रतिरोधक और डायरेक्ट डिस्चार्ज टूल प्रशिक्षित और अधिकृत विद्युत कर्मियों द्वारा उपयोग के लिए हैं। वास्तविक प्रक्रिया उपकरण की स्थिति, विद्युत जोखिम आकलन और स्वीकृत रखरखाव या परीक्षण निर्देशों के आधार पर निर्धारित की जानी चाहिए।

इस उत्पाद का मूल्यांकन करते समय कुछ महत्वपूर्ण भेदों पर ध्यान देना आवश्यक है।

उपकरण का आइसोलेशन और वोल्टेज सत्यापन

केवल डिस्कनेक्ट करने से यह सिद्ध नहीं होता कि विद्युत उपकरण सुरक्षित है। आइसोलेशन, वोल्टेज सत्यापन और अन्य आवश्यक नियंत्रण लागू साइट प्रक्रिया के अनुसार होने चाहिए।

यदि अलग वोल्टेज डिटेक्टर आवश्यक है, तो उपयुक्त उपकरण और स्वीकृत सत्यापन विधि का उपयोग करें। हमारीउच्च-वोल्टेज डिटेक्टर रेंज देखें।

संग्रहीत विद्युत ऊर्जा

डिस्कनेक्ट होने के बाद भी कैपेसिटर, केबल और कुछ उच्च-वोल्टेज परीक्षण ऑब्जेक्ट में पर्याप्त विद्युत ऊर्जा बनी रह सकती है।

आवश्यक डिस्चार्ज विधि में उपकरण की संग्रहीत ऊर्जा और विशिष्ट विद्युत व्यवहार का ध्यान रखा जाना चाहिए। अवशिष्ट या दोबारा उत्पन्न होने वाले वोल्टेज का प्रबंधन उपकरण निर्माता और साइट की स्वीकृत प्रक्रियाओं के अनुसार किया जाना चाहिए।

डायरेक्ट डिस्चार्ज अपने-आप सुरक्षित नहीं होता

डायरेक्ट डिस्चार्ज पथ उपलब्ध होने का अर्थ यह नहीं है कि उसका तुरंत या हर विद्युत स्थिति में उपयोग किया जा सकता है।

OSHA 29 CFR 1910.269(o)(4)(v) के अंतर्गत लागू उच्च-वोल्टेज परीक्षण कार्य के लिए, उच्च-धारिता वाले उपकरण को डायरेक्ट ग्राउंडिंग से पहले उपलब्ध ऊर्जा के लिए रेटेड रेसिस्टर के माध्यम से डिस्चार्ज करना आवश्यक है, और डायरेक्ट ग्राउंडिंग तभी अनुमत है जब संग्रहीत ऊर्जा सुरक्षित स्तर तक कम हो चुकी हो।

यह अनुप्रयोग-विशिष्ट सुरक्षा आवश्यकता है, हर डिस्चार्ज रॉड या विद्युत इंस्टॉलेशन के लिए सार्वभौमिक संचालन निर्देश नहीं।

अस्थायी सुरक्षात्मक अर्थिंग

अवशिष्ट ऊर्जा को डिस्चार्ज करना और अस्थायी सुरक्षात्मक अर्थिंग स्थापित करना संबंधित, लेकिन अलग-अलग कार्य हैं। यदि कार्य के लिए रेटेड पोर्टेबल अर्थिंग और शॉर्ट-सर्किटिंग सिस्टम आवश्यक है, तो उस उपकरण का स्वतंत्र रूप से चयन और सत्यापन किया जाना चाहिए।

लागू मानक और तकनीकी दस्तावेज़

डिस्चार्ज रॉड के लिए लागू तकनीकी आवश्यकताएँ उत्पाद के डिज़ाइन, निर्धारित अनुप्रयोग और परियोजना विनिर्देश पर निर्भर करती हैं।

खरीदारों को हर इंसुलेटिंग ऑपरेटिंग रॉड या डिस्चार्ज टूल को किसी विशिष्ट IEC या राष्ट्रीय मानक के अनुरूप स्वतः नहीं मानना चाहिए।

डिस्चार्ज फ़ंक्शन और संग्रहीत-ऊर्जा आवश्यकताएँ

चयनित उत्पाद में प्रतिरोध, ऊर्जा क्षमता, लागू वोल्टेज, इन्सुलेशन और प्रासंगिक डिस्चार्ज व्यवस्था का मूल्यांकन करने के लिए पर्याप्त तकनीकी जानकारी होनी चाहिए।

अनुप्रयोग के आधार पर परियोजना-विशिष्ट विद्युत परीक्षण या स्वतंत्र सत्यापन आवश्यक हो सकता है।

IEC 61230 और पोर्टेबल अर्थिंग उपकरण

IEC 61230 अस्थायी अर्थिंग या अर्थिंग और शॉर्ट-सर्किटिंग के लिए पोर्टेबल उपकरणों पर लागू होता है। इसे हर प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड के प्रमाणन के रूप में स्वतः प्रस्तुत नहीं करना चाहिए।

यदि परियोजना में अलग पोर्टेबल ग्राउंडिंग उपकरण शामिल है, तो उसके लागू मानक, शॉर्ट-सर्किट रेटिंग और सहायक दस्तावेज़ों की समीक्षा उस उपकरण के वास्तविक डिज़ाइन और कार्यक्षेत्र के अनुसार की जानी चाहिए।

परियोजना-विशिष्ट अनुपालन

यदि आपकी यूटिलिटी या EPC परियोजना में राष्ट्रीय मानक, विद्युत परीक्षण विधि, निरीक्षण आवश्यकता या तृतीय-पक्ष प्रमाणपत्र निर्दिष्ट है, तो सटीक आवश्यकता RFQ में शामिल करें।

अनुपालन संबंधी किसी भी दावे के समर्थन में वास्तव में आपूर्ति किए गए उत्पाद और कॉन्फ़िगरेशन के दस्तावेज़ होने चाहिए।

परीक्षण और गुणवत्ता सत्यापन

दो-फ़ंक्शन डिस्चार्ज रॉड के तकनीकी स्वीकृति मूल्यांकन में प्रतिरोधक और डायरेक्ट डिस्चार्ज—दोनों कॉन्फ़िगरेशन पर विचार करना आवश्यक है।

सटीक फ़ैक्टरी निरीक्षण और परीक्षण योजना का निर्धारण ऑर्डर किए गए उत्पाद तथा परियोजना की आवश्यकताओं के अनुसार सहमति से किया जाना चाहिए।

केवल दृश्य निरीक्षण और बुनियादी प्रतिरोध मापन से उच्च-वोल्टेज डिस्चार्ज टूल की पूरी विद्युत उपयुक्तता स्थापित नहीं होती। जहाँ निर्दिष्ट हो, इन्सुलेशन और कार्यात्मक प्रदर्शन का मूल्यांकन लागू परीक्षण आवश्यकताओं के अनुसार किया जाना चाहिए।

निरीक्षण, भंडारण और रखरखाव

डिस्चार्ज टूल का निरीक्षण और रखरखाव निर्माता के निर्देशों तथा विद्युत सुविधा की स्वीकृत उपकरण-प्रबंधन प्रक्रिया के अनुसार किया जाना चाहिए।

इंसुलेटिंग रॉड की स्थिति

रॉड में दिखाई देने वाली दरारों, यांत्रिक क्षति, संदूषण, नमी या सतह की ऐसी खराबी की जाँच करें जो उसकी उपयुक्तता को प्रभावित कर सकती है।

संपर्क और कनेक्शन घटक

जाँचें कि संपर्क हेड, ग्राउंडिंग लीड, क्लैंप और सुलभ कनेक्शन पूरे हैं तथा उनमें स्पष्ट क्षति या ढीलापन नहीं है।

प्रतिरोध और विद्युत स्थिति

चयनित उत्पाद के लिए आवश्यक निरीक्षण या परीक्षण अनुसूची का पालन करें। संदिग्ध रूप से क्षतिग्रस्त रेसिस्टर, असामान्य विद्युत स्थिति या विफल परीक्षण परिणाम के मूल्यांकन के लिए योग्य कर्मियों से संपर्क करें।

भंडारण

डिस्चार्ज रॉड को उसके निर्देशों के अनुसार साफ, सूखी और सुरक्षित जगह पर रखें। यांत्रिक आघात, संदूषण और ऐसी स्थितियों से बचें जो इंसुलेटिंग भाग या विद्युत घटकों को नुकसान पहुँचा सकती हैं।

यदि टूल की विद्युत अखंडता या यांत्रिक स्थिति पर कोई संदेह हो, तो लागू प्रक्रिया के अंतर्गत उसका मूल्यांकन होने तक उसे सामान्य सेवा से हटा दें।

खरीदार की स्वीकृति चेकलिस्ट

यूटिलिटी टेंडर, EPC परियोजनाओं और वितरक ऑर्डर के लिए, स्वीकृति केवल उत्पाद के नाम पर नहीं, बल्कि वास्तविक स्वीकृत कॉन्फ़िगरेशन के आधार पर होनी चाहिए।

परियोजना कॉन्फ़िगरेशन और खरीद सहायता

JINPOWER यूटिलिटी, औद्योगिक और परियोजना-आधारित अनुप्रयोगों के लिए विद्युत सुरक्षा तथा ग्राउंडिंग उपकरणों की आपूर्ति करता है। प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड के लिए ऑर्डर स्वीकृति से पहले तकनीकी कॉन्फ़िगरेशन की वास्तविक डिस्चार्ज आवश्यकता के अनुसार समीक्षा की जानी चाहिए।

उपलब्ध उत्पाद डिज़ाइन के आधार पर परियोजना की आवश्यकताओं में निम्न शामिल हो सकते हैं:

• अनुप्रयोग वोल्टेज
• AC या DC अनुप्रयोग
• प्रतिरोध मान
• डिस्चार्ज-ड्यूटी आवश्यकता
• इंसुलेटिंग रॉड की लंबाई
• प्रभावी इंसुलेटिंग भाग
• संपर्क-हेड कॉन्फ़िगरेशन
• ग्राउंडिंग लीड की लंबाई
• ग्राउंडिंग क्लैंप डिज़ाइन
• उत्पाद पहचान और लेबलिंग
• पैकेजिंग
• निरीक्षण और परीक्षण दस्तावेज़

तकनीकी अनुकूलन उत्पाद डिज़ाइन, लागू सुरक्षा आवश्यकताओं और परिणामी विद्युत प्रदर्शन की पुष्टि के अधीन है। प्रतिरोध, इन्सुलेशन या डिस्चार्ज कनेक्शन में बदलाव को केवल बाहरी रूप में किए गए संशोधन नहीं मानना चाहिए।

आपको अपने RFQ में क्या शामिल करना चाहिए?

जब परियोजना में किसी विशिष्ट डिस्चार्ज कनेक्शन या रेसिस्टर कॉन्फ़िगरेशन की आवश्यकता हो, तब तकनीकी ड्रॉइंग या उपकरण विनिर्देश विशेष रूप से उपयोगी होता है।

अक्सर पूछे जाने वाले प्रश्न

प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड क्या है?

यह एक विद्युत डिस्चार्ज टूल है जो एक ही उत्पाद कॉन्फ़िगरेशन में करंट-सीमित प्रतिरोधक डिस्चार्ज और डायरेक्ट डिस्चार्ज फ़ंक्शन को जोड़ता है। यह निर्दिष्ट उपकरणों और स्वीकृत डिस्चार्ज प्रक्रियाओं के लिए है।

प्रतिरोधक डिस्चार्ज क्यों आवश्यक है?

कैपेसिटिव घटकों वाले उपकरणों में आइसोलेशन के बाद भी विद्युत ऊर्जा बनी रह सकती है। उपयुक्त प्रतिरोधक तत्व प्रारंभिक डिस्चार्ज करंट को सीमित करता है और ऊर्जा को नियंत्रित तरीके से मुक्त करने में सहायता करता है।

डायरेक्ट डिस्चार्ज फ़ंक्शन का उपयोग कब किया जा सकता है?

केवल तभी जब उपकरण की स्थिति, संग्रहीत ऊर्जा का स्तर और स्वीकृत संचालन प्रक्रिया इसकी अनुमति दें। केवल अनुमानित डिस्चार्ज समय बीत जाने के आधार पर डायरेक्ट डिस्चार्ज फ़ंक्शन लागू नहीं करना चाहिए।

प्रतिरोधक डिस्चार्ज रॉड और प्रतिरोधक एवं डायरेक्ट डिस्चार्ज रॉड में क्या अंतर है?

प्रतिरोधक डिस्चार्ज रॉड निर्दिष्ट करंट-सीमित डिस्चार्ज फ़ंक्शन प्रदान करती है। प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड में प्रतिरोधक तथा डायरेक्ट डिस्चार्ज दोनों फ़ंक्शन होते हैं। सही चयन उपकरण और आवश्यक डिस्चार्ज प्रक्रिया पर निर्भर करता है।

क्या रॉड का उपयोग कैपेसिटर बैंक के साथ किया जा सकता है?

प्रतिरोध, ऊर्जा क्षमता, वोल्टेज रेटिंग और कनेक्शन डिज़ाइन उपकरण के अनुरूप होने पर यह निर्दिष्ट कैपेसिटर-बैंक अनुप्रयोगों के लिए उपयुक्त हो सकती है। उपयोग से पहले उपयुक्तता की पुष्टि आवश्यक है।

क्या इसका उपयोग उच्च-वोल्टेज केबल पर किया जा सकता है?

जहाँ उत्पाद की रेटिंग और कनेक्शन उपयुक्त हों, वहाँ इसका उपयोग स्वीकृत केबल डिस्चार्ज अनुप्रयोगों में किया जा सकता है। केबल वोल्टेज, संग्रहीत ऊर्जा और आवश्यक रखरखाव प्रक्रिया पर विचार करना आवश्यक है।

सही प्रतिरोध मान कैसे चुनें?

प्रतिरोध का चयन उपकरण वोल्टेज, धारिता, संग्रहीत ऊर्जा, अनुमत डिस्चार्ज करंट और रेसिस्टर की ऊर्जा क्षमता पर निर्भर करता है। मान उपकरण डिज़ाइन या स्वीकृत परियोजना इंजीनियरिंग आवश्यकता के अनुसार होना चाहिए।

क्या हर डिस्चार्ज रॉड की वोल्टेज रेटिंग समान होती है?

नहीं। लागू वोल्टेज और इन्सुलेशन कॉन्फ़िगरेशन चयनित मॉडल तथा सहायक तकनीकी डेटा पर निर्भर करते हैं। सभी डिस्चार्ज रॉड को एक-दूसरे के स्थान पर उपयोग योग्य न मानें।

क्या यह रॉड पोर्टेबल अर्थिंग सेट की जगह ले सकती है?

अपने-आप नहीं। डिस्चार्ज रॉड का चयन उसके डिस्चार्ज फ़ंक्शन के लिए किया जाता है। पोर्टेबल अर्थिंग सेट को निर्दिष्ट अस्थायी सुरक्षात्मक अर्थिंग और शॉर्ट-सर्किटिंग कार्यों के लिए डिज़ाइन किया जाता है। आवश्यक उपकरण कार्य प्रक्रिया के आधार पर निर्धारित किया जाना चाहिए।

क्या रॉड और ग्राउंडिंग लीड की लंबाई अनुकूलित की जा सकती है?

उपलब्ध उत्पाद डिज़ाइन के अनुसार परियोजना-विशिष्ट लंबाई और कनेक्शन आवश्यकताओं की समीक्षा की जा सकती है। इन्सुलेशन या विद्युत प्रदर्शन को प्रभावित करने वाले बदलावों के लिए तकनीकी पुष्टि आवश्यक है।

खरीदारों को कौन-से दस्तावेज़ माँगने चाहिए?

परियोजना के अनुसार तकनीकी डेटाशीट, स्वीकृत ड्रॉइंग, प्रतिरोध सत्यापन, इन्सुलेशन परीक्षण दस्तावेज़, लागू प्रदर्शन रिकॉर्ड और अन्य सहमत निरीक्षण दस्तावेज़ माँगें।

प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड की जानकारी और मूल्य प्राप्त करें

यदि आप कैपेसिटर बैंक, उच्च-वोल्टेज केबल, विद्युत परीक्षण, सबस्टेशन या यूटिलिटी रखरखाव परियोजनाओं के लिए प्रतिरोधक और डायरेक्ट डिस्चार्ज रॉड खरीद रहे हैं, तो तकनीकी समीक्षा के लिए उपकरण और डिस्चार्ज संबंधी आवश्यकताएँ JINPOWER को भेजें।

कृपया उपकरण वोल्टेज, AC/DC अनुप्रयोग, उपकरण का प्रकार, उपलब्ध होने पर संग्रहीत-ऊर्जा जानकारी, आवश्यक डिस्चार्ज फ़ंक्शन, प्रतिरोध संबंधी आवश्यकता, रॉड की लंबाई, ग्राउंडिंग लीड कॉन्फ़िगरेशन, मात्रा और लागू परियोजना विनिर्देश दें।

इसके बाद JINPOWER अनुरोधित उत्पाद कॉन्फ़िगरेशन की समीक्षा कर सकता है और कोटेशन तथा ऑर्डर की पुष्टि से पहले आवश्यक तकनीकी जानकारी और दस्तावेज़ों को स्पष्ट कर सकता है।
