Destaques do produto

• Combina as funções de descarga resistiva e descarga direta
• O elemento resistivo ajuda a limitar a corrente inicial de descarga
• Projetado para aplicações especificadas de descarga de equipamentos de alta tensão
• Haste isolante de operação com cabeça de contato elétrico
• Cabo de aterramento e grampo conforme a configuração selecionada
• Adequado para aplicações que envolvam energia elétrica armazenada, quando aprovado pelo fabricante do equipamento e pelo procedimento do local
• O comprimento da haste, os requisitos de resistência e o projeto das conexões podem ser avaliados para aplicações de projeto
• A configuração técnica e a documentação de inspeção necessária devem ser confirmadas antes da aprovação do pedido

Especificações técnicas resumidas

A tabela a seguir identifica os principais parâmetros técnicos para a seleção do produto. As classificações elétricas, dimensões e especificações dos componentes exatas dependem do modelo selecionado e dos documentos técnicos aprovados.

A tensão do equipamento, por si só, não é suficiente para selecionar uma haste de descarga. Os compradores também devem fornecer informações sobre a energia armazenada, os requisitos de descarga e a disposição das conexões do equipamento. As classificações exatas devem ser confirmadas antes da aprovação do produto para a aplicação pretendida.

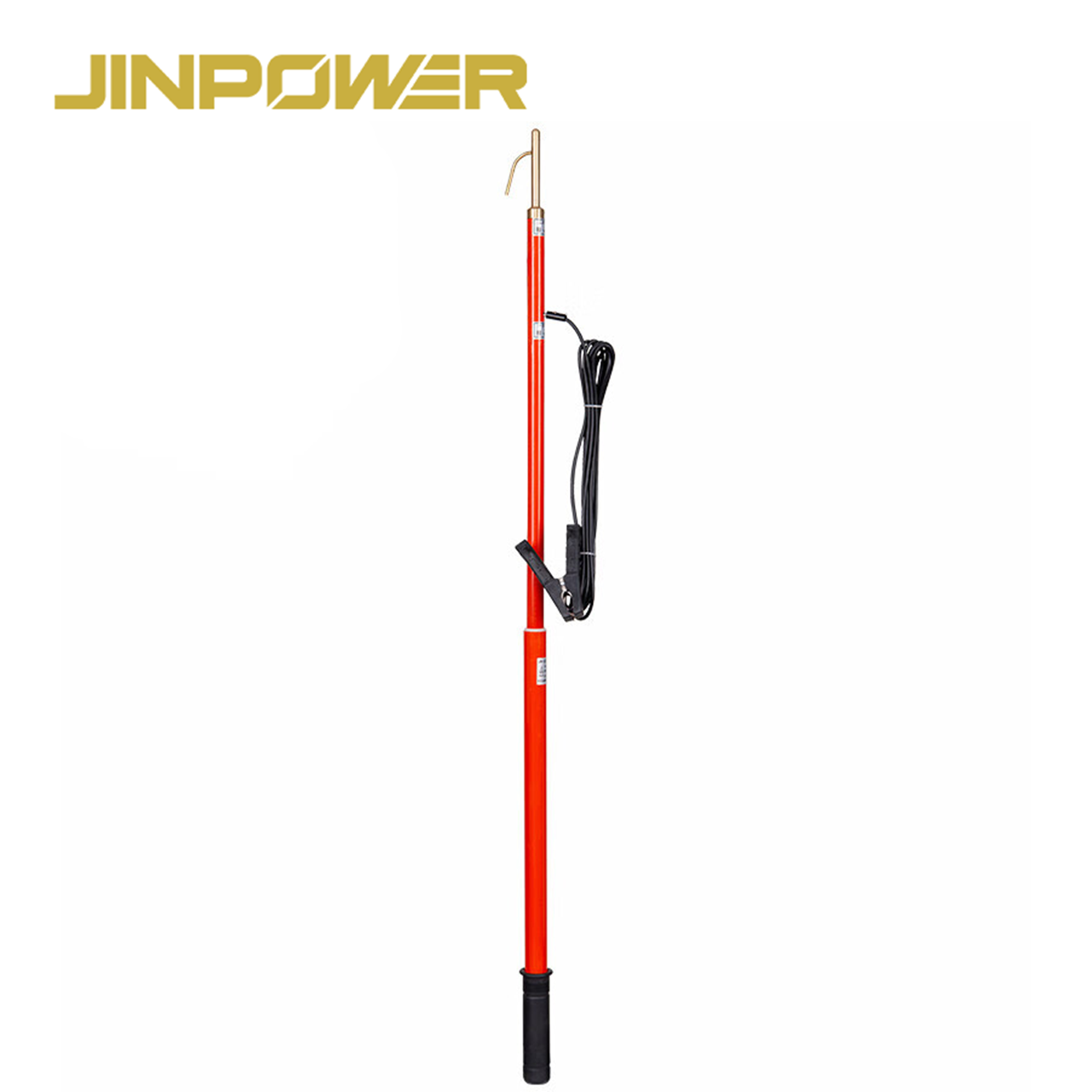

Configuração do produto e componentes principais

Uma haste de descarga resistiva e direta combina uma seção isolante de operação, componentes de contato elétrico e as conexões de descarga necessárias. A disposição interna efetiva depende da configuração do produto.

Haste isolante

A haste isolante fornece a seção de operação usada para posicionar a cabeça de contato de descarga, mantendo a distância exigida pelo procedimento de trabalho aprovado.

O comprimento total da haste e a seção isolante efetiva devem ser selecionados de acordo com a tensão do equipamento, a acessibilidade do ponto de conexão e os requisitos de segurança elétrica aplicáveis.

Uma haste mais longa não significa automaticamente uma classificação elétrica mais alta. O desempenho do isolamento deve ser respaldado pelas especificações e pela documentação de ensaio do produto efetivo.

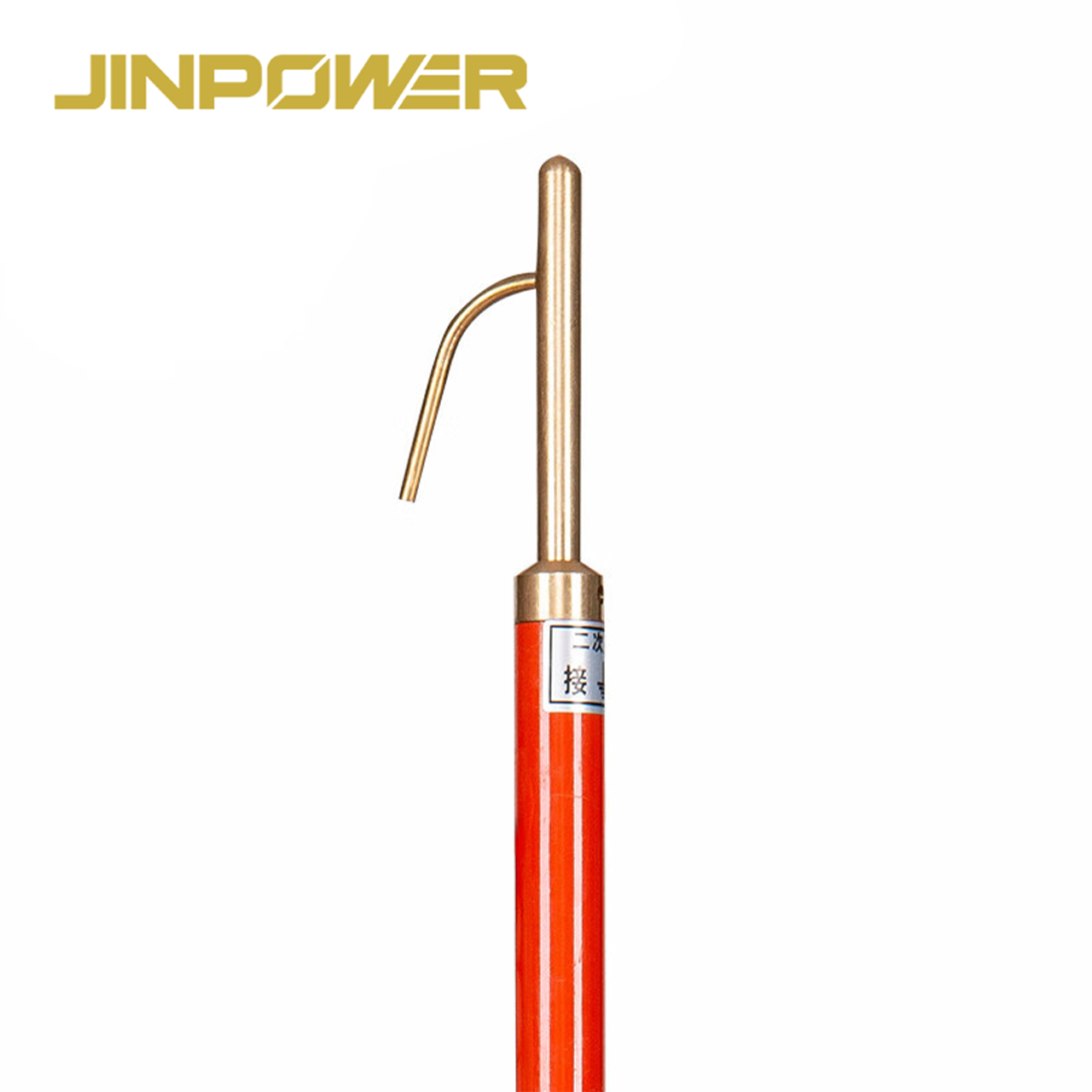

Cabeça de contato

A cabeça de contato fornece a interface de conexão prevista com o equipamento elétrico. Seu formato e a disposição da conexão devem corresponder ao ponto de contato designado no equipamento.

Para equipamentos com terminais ou pontos de conexão especiais, os compradores devem fornecer desenhos ou fotografias para que a configuração necessária da cabeça de contato possa ser avaliada.

Elemento resistivo

O elemento resistivo é o principal componente da função de descarga resistiva. Ele limita a corrente de descarga de acordo com seu valor de resistência e com as condições elétricas do equipamento.

Sua adequação deve ser avaliada considerando mais do que apenas o valor da resistência. O resistor também precisa ter uma classificação de energia e capacidade de operação de descarga apropriadas para a aplicação pretendida.

Caminho de descarga direta

A função de descarga direta proporciona um caminho de conexão condutivo sem a resistência limitadora de corrente usada durante a descarga resistiva.

A disposição exata das duas funções de descarga deve ser confirmada no desenho técnico aprovado do produto. Os compradores não devem presumir uma chave, sequência de contatos ou disposição de circuito interno específica sem verificar o modelo fornecido.

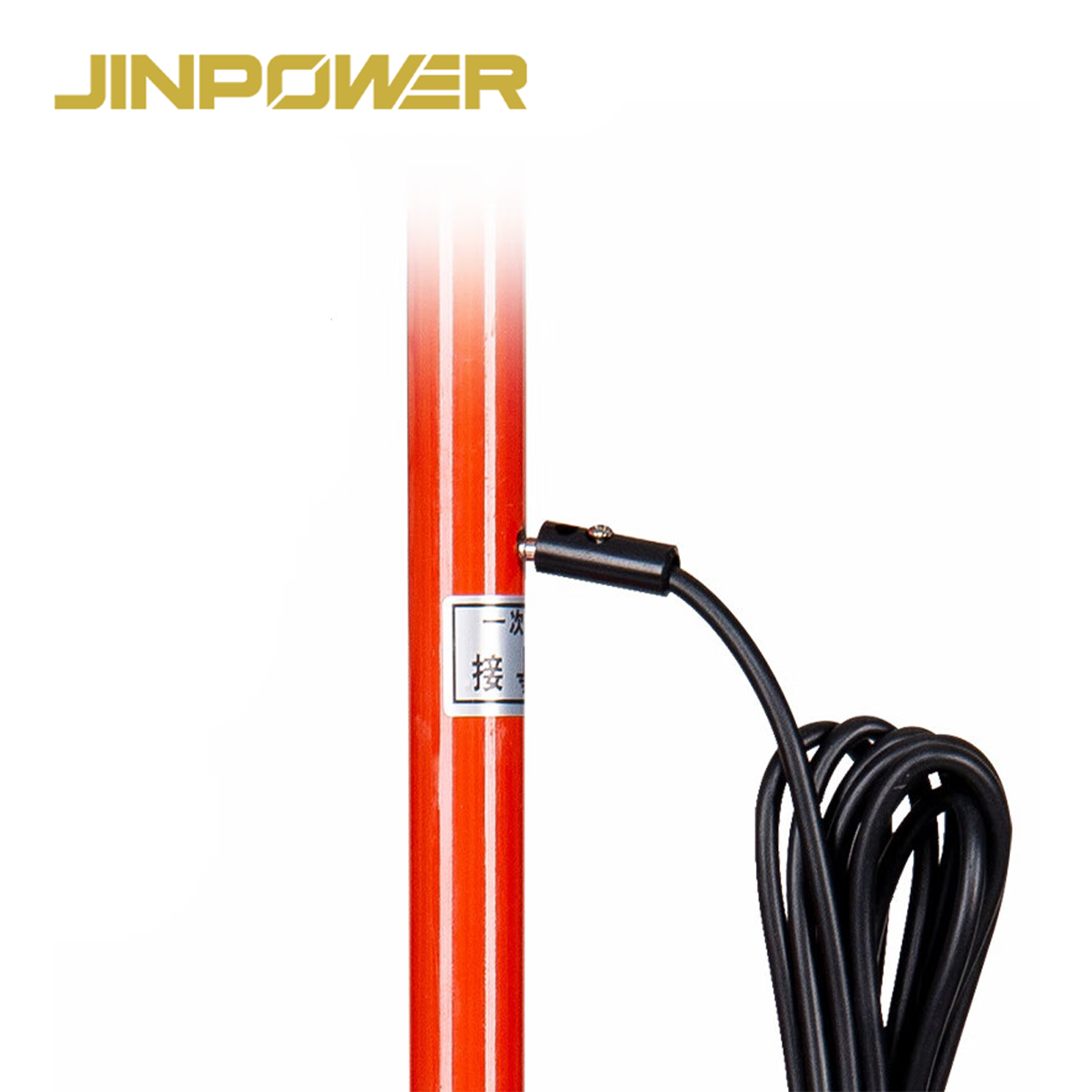

Cabo de aterramento

O cabo de aterramento proporciona a conexão condutiva ao ponto de aterramento designado. Seu material, seção transversal, comprimento e disposição das conexões devem corresponder ao produto selecionado e à sua aplicação elétrica.

Grampo de aterramento

O grampo de aterramento fornece a interface com o ponto de conexão de aterramento especificado.

As dimensões, o material e a compatibilidade do grampo devem ser confirmados antes do pedido. Um grampo que não se encaixe no ponto de conexão pretendido pode tornar inutilizável para o projeto uma haste de descarga que, de outro modo, seria adequada.

Como funciona a descarga resistiva e direta?

O produto combina duas funções elétricas destinadas a diferentes etapas de um processo de descarga aprovado. Essas funções têm finalidades distintas e não devem ser consideradas intercambiáveis.

Descarga resistiva: limitação da corrente inicial de descarga

Equipamentos elétricos com elementos capacitivos podem reter energia após a desconexão da fonte de alimentação. Se um componente carregado for conectado diretamente a um caminho de baixa resistência sem a avaliação adequada, poderá ocorrer uma corrente inicial de descarga elevada.

A função de descarga resistiva insere um elemento resistivo no caminho de descarga previsto. Isso limita a corrente de acordo com as condições do circuito e permite que a energia armazenada diminua de forma mais controlada.

O comportamento efetivo da descarga depende de vários fatores, incluindo:

• Tensão inicial do equipamento
• Energia elétrica armazenada
• Capacitância do equipamento
• Valor da resistência
• Classificação de energia do resistor
• Configuração do circuito de descarga

A resistência deve ser selecionada para a aplicação elétrica pretendida. Não se deve presumir que uma haste de descarga seja adequada simplesmente por conter um resistor.

Descarga direta: conclusão do processo de descarga aprovado

A função de descarga direta proporciona um caminho condutivo de baixa resistência para a etapa subsequente de um procedimento aprovado de descarga ou aterramento.

No entanto, a descarga direta não deve ser aplicada apenas porque transcorreu determinado período. A energia armazenada deve primeiro ser reduzida a um nível em que o aterramento direto seja seguro segundo o procedimento específico aplicável ao equipamento.

As condições para usar a função de descarga direta devem ser estabelecidas por profissionais qualificados da área elétrica, com base nas instruções do fabricante do equipamento, nos requisitos pertinentes de segurança elétrica e nos procedimentos aprovados do local.

Por que combinar as duas funções?

Uma haste de descarga com duas funções reúne a capacidade de descarga resistiva com corrente limitada e a de descarga direta em uma única configuração de produto.

Isso pode ser útil quando o procedimento de manutenção exige ambas as funções, desde que a haste selecionada tenha classificação adequada para o equipamento e sua configuração de descarga tenha sido corretamente projetada.

O produto não deve ser usado como ferramenta de descarga universal para todos os equipamentos de alta tensão. Sua adequação depende das condições elétricas efetivas e da especificação técnica aprovada.

Haste de descarga resistiva e direta vs. haste de descarga resistiva

A JINPOWER oferece uma haste de descarga resistiva e uma haste de descarga resistiva e direta. A principal diferença é a quantidade de funções de descarga disponíveis na configuração do produto.

Nenhum dos produtos é automaticamente melhor para todas as aplicações. A seleção depende do tipo de equipamento, da aplicação elétrica, do método de descarga necessário e do procedimento operacional do local.

Se o seu projeto exigir apenas descarga resistiva controlada, consulte nossaHaste de descarga resistiva.

Aplicações típicas

Bancos de capacitores

Os bancos de capacitores podem reter uma quantidade significativa de energia elétrica após a desconexão. Por isso, algumas instalações exigem uma configuração de descarga controlada antes de outras atividades de aterramento ou manutenção.

Nessas aplicações, a capacitância, a tensão e a energia armazenada do equipamento são parâmetros importantes para a seleção. A capacidade de energia do resistor da haste de descarga e sua configuração operacional aprovada devem corresponder à aplicação.

Cabos de alta tensão

Os cabos de alta tensão podem reter carga capacitiva após o isolamento. A configuração de descarga adequada depende do sistema de cabos, do histórico de ensaios, da acessibilidade das conexões e do procedimento de manutenção aprovado.

Antes de selecionar uma haste, confirme a tensão do cabo, as condições pertinentes de energia armazenada e as conexões de descarga designadas.

GIS e equipamentos de manobra

Algumas aplicações de manutenção ou ensaio de GIS e equipamentos de manobra podem exigir o gerenciamento de carga residual.

As ferramentas de descarga só devem ser consideradas quando o fabricante do equipamento fornecer um ponto de conexão acessível adequado e aprovar o procedimento pretendido. Este produto não se destina a contornar intertravamentos nem a permitir acesso a compartimentos selados ou energizados.

Equipamentos de ensaio de alta tensão

Os equipamentos de ensaio de alta tensão e os objetos de ensaio conectados podem reter energia armazenada após a conclusão de um ensaio.

Uma ferramenta de descarga adequada pode fazer parte do procedimento aprovado de liberação de energia do sistema de ensaio. A resistência necessária, a capacidade de energia e a disposição das conexões devem corresponder ao equipamento de ensaio e às características elétricas do objeto ensaiado.

Equipamentos elétricos de subestação

As equipes de manutenção de subestações podem precisar de ferramentas de descarga controlada para determinados equipamentos com energia elétrica armazenada.

A aplicação deve ser identificada antes da aquisição. Uma descrição genérica, como "para subestações", não é suficiente para determinar a adequação elétrica.

Como escolher a haste de descarga resistiva e direta adequada

1. Confirme a tensão do equipamento

Informe a tensão do sistema ou do equipamento e especifique se a aplicação pretendida envolve CA, CC ou uma configuração específica de ensaio de alta tensão.

A haste isolante e os componentes de descarga selecionados devem ser adequados à tensão e às condições operacionais aplicáveis.

2. Identifique o tipo de equipamento

Informe se a ferramenta será usada com um banco de capacitores, cabo de alta tensão, equipamento de manobra, instalação GIS, objeto de ensaio ou outro tipo de equipamento definido.

Equipamentos diferentes podem ter características de energia armazenada muito distintas, mesmo quando suas tensões nominais são semelhantes.

3. Confirme os requisitos de energia armazenada

Quando disponíveis, forneça a capacitância do equipamento, a tensão inicial, os dados de energia armazenada e quaisquer requisitos de aplicação de descarga especificados pelo fabricante do equipamento ou pelo engenheiro do projeto.

Essas informações ajudam a determinar se o elemento resistivo e a configuração completa da ferramenta são adequados para a aplicação pretendida.

4. Verifique a resistência e a classificação de energia

O valor da resistência é um parâmetro crítico, mas deve ser analisado em conjunto com a capacidade de energia do resistor, a aplicação de descarga permitida e as condições elétricas esperadas.

Se o seu projeto já especificar o valor da resistência ou outros parâmetros de descarga, informe-os na solicitação de cotação (RFQ).

5. Verifique o projeto com duas funções

Confirme como as funções de descarga resistiva e direta são implementadas no produto selecionado. A disposição efetiva do circuito e as interfaces de conexão devem constar das informações técnicas aprovadas.

Não presuma que todas as hastes de descarga com duas funções usam as mesmas conexões internas ou o mesmo mecanismo de operação.

6. Selecione o comprimento da haste e a seção isolante

Informe o comprimento total necessário da haste, o comprimento isolante efetivo e os dados sobre o ponto de acesso ao equipamento.

Essas dimensões devem corresponder aos requisitos aprovados de segurança elétrica e distância operacional da aplicação.

7. Confirme a compatibilidade do cabo e do grampo de aterramento

Especifique o comprimento do cabo de aterramento, os requisitos do condutor e o tipo de conexão de aterramento disponível no local.

A disposição do grampo e do cabo deve corresponder tanto à aplicação elétrica do produto quanto aos pontos de conexão pretendidos.

8. Analise os documentos técnicos necessários

Para compras de concessionárias e projetos EPC, confirme quais documentos técnicos são necessários antes da cotação e da aprovação do pedido.

Eles podem incluir um desenho aprovado, uma ficha técnica, a verificação da resistência, a documentação de ensaio da seção isolante e outros registros de inspeção aplicáveis.

Haste de descarga vs. equipamento portátil de aterramento e curto-circuitamento

Uma haste de descarga e um conjunto portátil de aterramento podem ser usados no mesmo processo de segurança elétrica, mas desempenham funções diferentes.

A função de descarga direta não significa automaticamente que a haste tenha classificação de dispositivo completo de aterramento temporário de proteção.

Se o seu projeto exigir um sistema completo de aterramento temporário e curto-circuitamento, consulte nossoConjunto portátil de aterramento e curto-circuitamento.

Requisitos de segurança elétrica e aplicação

As ferramentas de descarga resistiva e direta destinam-se ao uso por profissionais da área elétrica treinados e autorizados. O procedimento efetivo deve ser determinado com base nas condições do equipamento, na avaliação dos riscos elétricos e nas instruções aprovadas de manutenção ou ensaio.

Há várias distinções importantes a considerar ao avaliar este produto.

Isolamento do equipamento e verificação de tensão

A desconexão, por si só, não comprova que o equipamento elétrico está seguro. O isolamento, a verificação de tensão e os demais controles necessários devem seguir o procedimento aplicável do local.

Quando for necessário um detector de tensão separado, use equipamento adequado e o método de verificação aprovado. Consulte nossa linhaDetector de alta tensão.

Energia elétrica armazenada

Capacitores, cabos e determinados objetos de ensaio de alta tensão podem reter uma quantidade significativa de energia elétrica após a desconexão.

O método de descarga necessário deve levar em conta a energia armazenada do equipamento e seu comportamento elétrico específico. A tensão residual ou que reaparece deve ser gerenciada de acordo com os procedimentos aprovados do fabricante do equipamento e do local.

A descarga direta não é automaticamente segura

A existência de um caminho de descarga direta não significa que ele possa ser usado imediatamente ou em todas as condições elétricas.

Para trabalhos de ensaio de alta tensão aplicáveis nos termos da OSHA 29 CFR 1910.269(o)(4)(v), equipamentos de alta capacitância devem ser descarregados por meio de um resistor classificado para a energia disponível antes do aterramento direto; o aterramento direto só é permitido depois que a energia armazenada tiver caído a um nível seguro.

Este é um requisito de segurança específico da aplicação, não uma instrução operacional universal para todas as hastes de descarga ou instalações elétricas.

Aterramento temporário de proteção

A descarga de energia residual e o estabelecimento de aterramento temporário de proteção são funções relacionadas, mas distintas. Quando o trabalho exigir um sistema portátil de aterramento e curto-circuitamento com classificação adequada, esse equipamento deve ser selecionado e verificado de forma independente.

Normas aplicáveis e documentação técnica

Para hastes de descarga, os requisitos técnicos aplicáveis dependem do projeto do produto, da aplicação pretendida e da especificação do projeto.

Os compradores devem evitar considerar automaticamente qualquer haste isolante de operação ou ferramenta de descarga como conforme a uma norma IEC ou nacional específica.

Função de descarga e requisitos de energia armazenada

O produto selecionado deve dispor de informações técnicas suficientes para avaliar a resistência, a capacidade de energia, a tensão aplicável, o isolamento e a configuração de descarga pertinente.

Dependendo da aplicação, podem ser necessários ensaios elétricos específicos do projeto ou verificação independente.

IEC 61230 e equipamentos portáteis de aterramento

A IEC 61230 trata de equipamentos portáteis para aterramento temporário ou aterramento e curto-circuitamento. Ela não deve ser apresentada automaticamente como certificação de todas as hastes de descarga resistiva e direta.

Se o projeto incluir equipamentos portáteis de aterramento separados, a norma aplicável, a classificação de curto-circuito e os documentos comprobatórios devem ser analisados de acordo com o projeto e o escopo efetivos desse equipamento.

Conformidade específica do projeto

Se o projeto da concessionária ou EPC especificar uma norma nacional, um método de ensaio elétrico, um requisito de inspeção ou um certificado de terceiros, inclua o requisito exato na solicitação de cotação (RFQ).

Qualquer declaração de conformidade deve ser respaldada pela documentação do produto e da configuração efetivamente fornecidos.

Ensaios e verificação da qualidade

Para uma haste de descarga com duas funções, as configurações de descarga resistiva e direta devem ser consideradas durante a aceitação técnica.

O plano exato de inspeção e ensaio de fábrica deve ser acordado de acordo com o produto encomendado e os requisitos do projeto.

A inspeção visual e uma medição básica da resistência, por si sós, não comprovam a adequação elétrica completa de uma ferramenta de descarga de alta tensão. Quando especificados, o isolamento e o desempenho funcional devem ser avaliados conforme os requisitos de ensaio aplicáveis.

Inspeção, armazenamento e manutenção

As ferramentas de descarga devem ser inspecionadas e mantidas de acordo com as instruções do fabricante e o procedimento aprovado de gestão de equipamentos da instalação elétrica.

Condição da haste isolante

Inspecione a haste para verificar se há rachaduras visíveis, danos mecânicos, contaminação, umidade ou deterioração superficial que possam afetar sua adequação.

Componentes de contato e conexão

Verifique se a cabeça de contato, o cabo de aterramento, o grampo e as conexões acessíveis estão completos e sem danos ou folgas evidentes.

Resistência e condição elétrica

Siga o cronograma de inspeção ou ensaio exigido para o produto selecionado. Um resistor possivelmente danificado, uma condição elétrica anormal ou um resultado de ensaio reprovado devem ser encaminhados para avaliação por profissionais qualificados.

Armazenamento

Armazene a haste de descarga em local limpo, seco e protegido, de acordo com as instruções. Evite impactos mecânicos, contaminação e condições que possam danificar a seção isolante ou os componentes elétricos.

Em caso de dúvida quanto à integridade elétrica ou à condição mecânica da ferramenta, retire-a de serviço normal até que seja avaliada conforme o procedimento aplicável.

Lista de verificação de aceitação do comprador

Para licitações de concessionárias, projetos EPC e pedidos de distribuidores, a aceitação deve se basear na configuração efetivamente aprovada, e não apenas no nome do produto.

Configuração do projeto e suporte à aquisição

A JINPOWER fornece equipamentos de segurança elétrica e aterramento para concessionárias, indústrias e aplicações baseadas em projetos. Para hastes de descarga resistiva e direta, a configuração técnica deve ser analisada em relação aos requisitos efetivos de descarga antes da aprovação do pedido.

Dependendo dos projetos de produto disponíveis, os requisitos do projeto podem incluir:

• Tensão da aplicação
• Aplicação CA ou CC
• Valor da resistência
• Requisitos de aplicação de descarga
• Comprimento da haste isolante
• Seção isolante efetiva
• Configuração da cabeça de contato
• Comprimento do cabo de aterramento
• Projeto do grampo de aterramento
• Identificação e rotulagem do produto
• Embalagem
• Documentação de inspeção e ensaio

A personalização técnica está sujeita ao projeto do produto, aos requisitos de segurança aplicáveis e à confirmação do desempenho elétrico resultante. Alterações na resistência, no isolamento ou nas conexões de descarga nunca devem ser tratadas como modificações estéticas.

O que incluir na sua solicitação de cotação (RFQ)?

Um desenho técnico ou uma especificação do equipamento é particularmente útil quando o projeto exige uma conexão de descarga ou configuração de resistor específica.

Perguntas frequentes

O que é uma haste de descarga resistiva e direta?

É uma ferramenta de descarga elétrica que combina a descarga resistiva com corrente limitada e uma função de descarga direta em uma única configuração de produto. Destina-se a equipamentos especificados e a procedimentos de descarga aprovados.

Por que a descarga resistiva é necessária?

Equipamentos com elementos capacitivos podem reter energia elétrica após o isolamento. Um elemento resistivo adequado limita a corrente inicial de descarga e permite a liberação controlada de energia.

Quando a função de descarga direta pode ser usada?

Somente quando as condições do equipamento, o nível de energia armazenada e o procedimento operacional aprovado permitirem. A função de descarga direta não deve ser aplicada apenas porque transcorreu um tempo de descarga presumido.

Qual é a diferença entre uma haste de descarga resistiva e uma haste de descarga resistiva e direta?

Uma haste de descarga resistiva fornece a função especificada de descarga com corrente limitada. Uma haste de descarga resistiva e direta combina as funções de descarga resistiva e direta. A escolha correta depende do equipamento e do procedimento de descarga necessário.

A haste pode ser usada com bancos de capacitores?

Ela pode ser adequada para aplicações especificadas em bancos de capacitores quando a resistência, a capacidade de energia, a tensão nominal e o projeto das conexões forem compatíveis com o equipamento. A adequação deve ser confirmada antes do uso.

Ela pode ser usada em cabos de alta tensão?

Ela pode ser usada em aplicações aprovadas de descarga de cabos quando as classificações e conexões do produto forem adequadas. A tensão do cabo, a energia armazenada e o procedimento de manutenção necessário devem ser considerados.

Como seleciono o valor de resistência correto?

A seleção da resistência depende da tensão do equipamento, da capacitância, da energia armazenada, da corrente de descarga permitida e da capacidade de energia do resistor. O valor deve seguir o projeto do equipamento ou o requisito de engenharia aprovado para o projeto.

Todas as hastes de descarga têm a mesma classificação de tensão?

Não. A tensão aplicável e a configuração de isolamento dependem do modelo selecionado e dos dados técnicos comprobatórios. Não presuma que todas as hastes de descarga sejam intercambiáveis.

A haste pode substituir um conjunto portátil de aterramento?

Não automaticamente. Uma haste de descarga é selecionada pela sua função de descarga. Um conjunto portátil de aterramento é projetado para aplicações especificadas de aterramento temporário de proteção e curto-circuitamento. O equipamento necessário deve ser determinado de acordo com o procedimento de trabalho.

O comprimento da haste e do cabo de aterramento pode ser personalizado?

Comprimentos e requisitos de conexão específicos do projeto podem ser avaliados de acordo com os projetos de produto disponíveis. Alterações que afetem o isolamento ou o desempenho elétrico exigem confirmação técnica.

Quais documentos os compradores devem solicitar?

Dependendo do projeto, solicite a ficha técnica, o desenho aprovado, a verificação da resistência, a documentação de ensaio de isolamento, os registros de desempenho aplicáveis e outros documentos de inspeção acordados.

Solicite detalhes e preços da haste de descarga resistiva e direta

Se estiver adquirindo hastes de descarga resistiva e direta para bancos de capacitores, cabos de alta tensão, ensaios elétricos, subestações ou projetos de manutenção de concessionárias, envie à JINPOWER os requisitos do equipamento e da descarga para análise técnica.

Informe a tensão do equipamento, a aplicação CA/CC, o tipo de equipamento, os dados de energia armazenada, se disponíveis, as funções de descarga necessárias, o requisito de resistência, o comprimento da haste, a configuração do cabo de aterramento, a quantidade e a especificação aplicável do projeto.

A JINPOWER poderá então analisar a configuração do produto solicitada e esclarecer as informações técnicas e a documentação necessárias antes da cotação e da confirmação do pedido.
