Caracteristici principale ale produsului

• Combină funcțiile de descărcare rezistivă și descărcare directă
• Elementul rezistiv ajută la limitarea curentului inițial de descărcare
• Concepută pentru aplicații specifice de descărcare a echipamentelor de înaltă tensiune
• Bară izolantă de manevrare cu cap de contact electric
• Conductor de împământare și clemă, în funcție de configurația selectată
• Potrivită pentru aplicații care implică energie electrică stocată, atunci când utilizarea este aprobată de producătorul echipamentului și de procedura de la fața locului
• Lungimea barei, cerințele privind rezistența și configurația conexiunilor pot fi analizate pentru aplicații de proiect
• Configurația tehnică și documentele de inspecție necesare se confirmă înainte de aprobarea comenzii

Specificații tehnice pe scurt

Tabelul de mai jos prezintă principalii parametri tehnici pentru selectarea produsului. Valorile electrice nominale, dimensiunile și specificațiile componentelor depind de modelul selectat și de documentația tehnică aprobată.

Tensiunea echipamentului nu este suficientă, de una singură, pentru a selecta o bară de descărcare. Cumpărătorii ar trebui să furnizeze și informații despre energia stocată, cerințele de descărcare și configurația conexiunilor echipamentului. Valorile nominale exacte trebuie confirmate înainte ca produsul să fie aprobat pentru aplicația prevăzută.

Configurația produsului și componentele principale

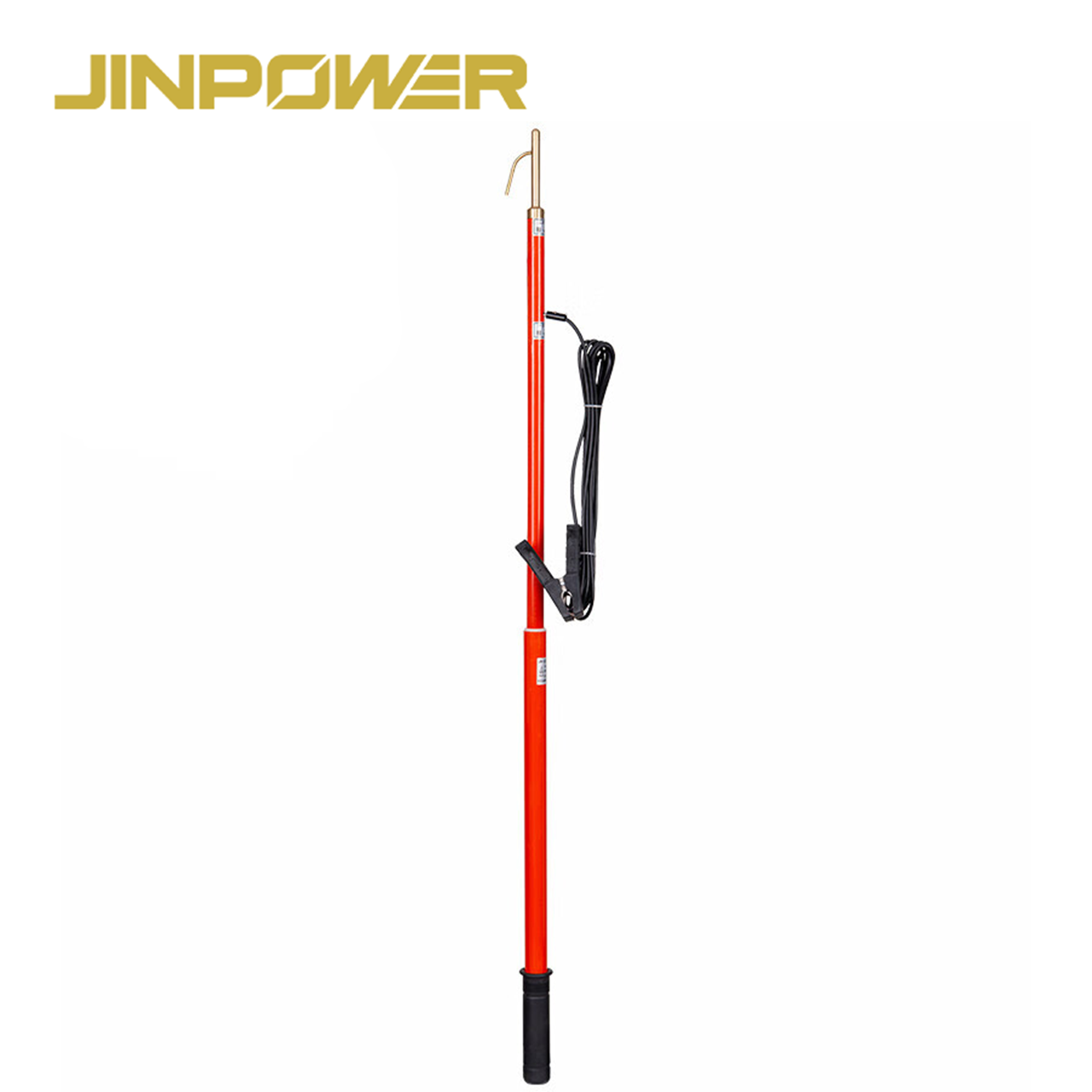

O bară de descărcare rezistivă și directă combină o secțiune izolantă de manevrare, componente de contact electric și conexiunile de descărcare necesare. Configurația internă efectivă depinde de configurația produsului.

Bară izolantă

Bara izolantă este secțiunea de manevrare utilizată pentru poziționarea capului de contact pentru descărcare, menținând totodată distanța impusă de procedura de lucru aprobată.

Lungimea totală a barei și lungimea efectivă a secțiunii izolante trebuie selectate în funcție de tensiunea echipamentului, accesibilitatea punctului de conexiune și cerințele aplicabile de siguranță electrică.

O bară mai lungă nu înseamnă automat o valoare nominală electrică mai mare. Performanța izolației trebuie susținută de specificațiile și documentația de testare ale produsului efectiv.

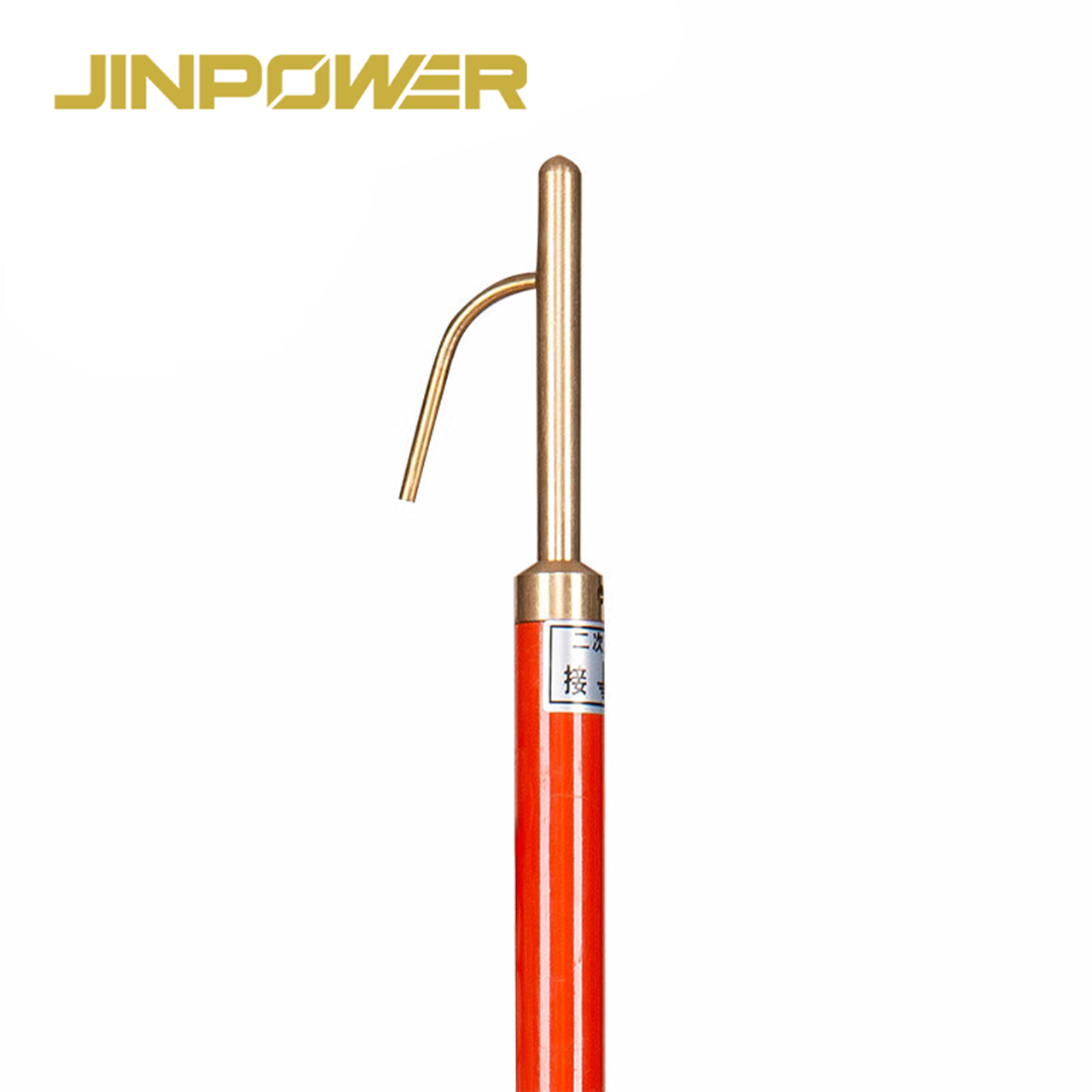

Cap de contact

Capul de contact asigură interfața de conectare prevăzută cu echipamentul electric. Forma și configurația conexiunii trebuie să corespundă punctului de contact desemnat al echipamentului.

Pentru echipamente cu borne sau puncte de conexiune speciale, cumpărătorii ar trebui să furnizeze desene sau fotografii, astfel încât să poată fi analizată configurația necesară a capului de contact.

Element rezistiv

Elementul rezistiv este componenta principală a funcției de descărcare rezistivă. Acesta limitează curentul de descărcare în funcție de valoarea rezistenței și de condițiile electrice ale echipamentului.

Adecuarea sa trebuie evaluată luând în considerare mai mult decât valoarea rezistenței. Rezistorul trebuie să aibă și o capacitate energetică și o capacitate de suportare a regimului de descărcare adecvate aplicației prevăzute.

Cale de descărcare directă

Funcția de descărcare directă asigură o cale conductoare de conexiune fără rezistența de limitare a curentului utilizată în timpul descărcării rezistive.

Configurația exactă a celor două funcții de descărcare trebuie confirmată pe baza desenului tehnic aprobat al produsului. Cumpărătorii nu ar trebui să presupună existența unui anumit comutator, a unei anumite secvențe de contact sau a unei anumite configurații a circuitului intern fără a verifica modelul furnizat.

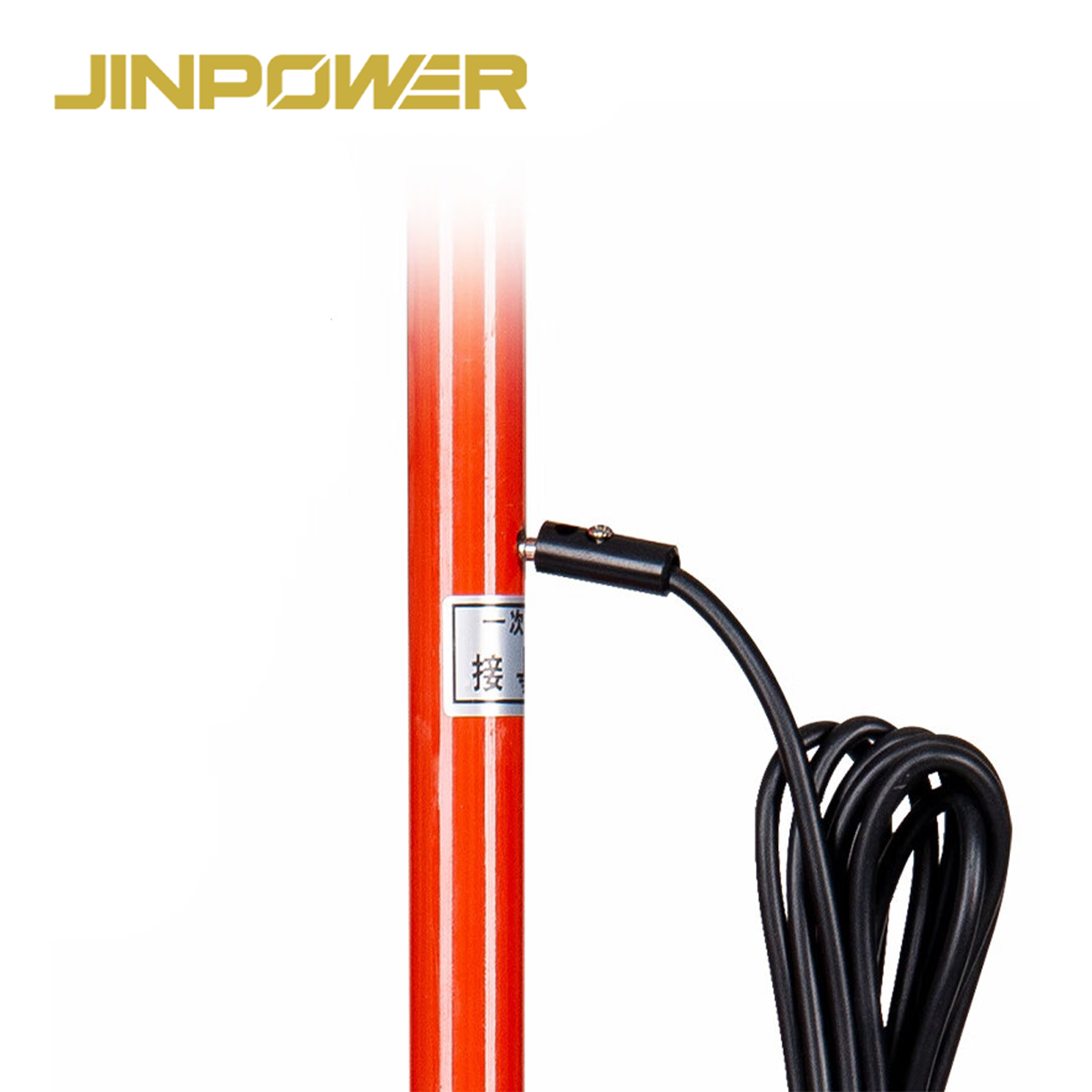

Conductor de împământare

Conductorul de împământare asigură conexiunea conductoare la punctul de împământare desemnat. Materialul, secțiunea transversală, lungimea și configurația conexiunii trebuie să corespundă produsului selectat și regimului său electric.

Clemă de împământare

Clema de împământare asigură interfața cu punctul de conexiune la împământare specificat.

Dimensiunile, materialul și compatibilitatea clemei trebuie confirmate înainte de comandă. O clemă care nu se potrivește cu punctul de conexiune prevăzut poate face inutilizabilă pentru proiect o bară de descărcare care, în rest, ar fi adecvată.

Cum funcționează descărcarea rezistivă și directă?

Produsul combină două funcții electrice destinate unor etape diferite ale unui proces de descărcare aprobat. Aceste funcții au scopuri diferite și nu trebuie considerate interschimbabile.

Descărcare rezistivă: limitarea curentului inițial de descărcare

Echipamentele electrice care conțin elemente capacitive pot păstra energie după deconectarea sursei de alimentare. Dacă o componentă încărcată este conectată direct la o cale cu rezistență mică fără o evaluare corespunzătoare, poate apărea un curent inițial de descărcare ridicat.

Funcția de descărcare rezistivă introduce un element rezistiv în calea de descărcare prevăzută. Acesta limitează curentul în funcție de condițiile circuitului și permite reducerea energiei stocate într-un mod mai controlat.

Comportamentul efectiv al descărcării depinde de mai mulți factori, inclusiv:

• Tensiunea inițială a echipamentului
• Energia electrică stocată
• Capacitatea echipamentului
• Valoarea rezistenței
• Capacitatea energetică a rezistorului
• Configurația circuitului de descărcare

Rezistența trebuie selectată pentru regimul electric prevăzut. Nu trebuie presupus că o bară de descărcare este adecvată doar pentru că include un rezistor.

Descărcare directă: finalizarea procesului de descărcare aprobat

Funcția de descărcare directă asigură o cale conductoare cu rezistență mică pentru etapa ulterioară a unei proceduri aprobate de descărcare sau împământare.

Totuși, descărcarea directă nu trebuie aplicată doar pentru că a trecut o anumită perioadă de timp. Energia stocată trebuie mai întâi redusă la un nivel la care împământarea directă este sigură, conform procedurii aplicabile echipamentului respectiv.

Condițiile de utilizare a funcției de descărcare directă trebuie stabilite de personal electric calificat, pe baza instrucțiunilor producătorului echipamentului, a cerințelor relevante de siguranță electrică și a procedurilor aprobate la fața locului.

De ce sunt combinate ambele funcții?

O bară de descărcare cu două funcții reunește într-o singură configurație descărcarea rezistivă cu limitarea curentului și capacitatea de descărcare directă.

Acest lucru poate fi util atunci când procedura de întreținere necesită ambele funcții, cu condiția ca bara selectată să fie dimensionată pentru echipament și configurația de descărcare să fie proiectată corect.

Produsul nu trebuie utilizat ca instrument universal de descărcare pentru toate echipamentele de înaltă tensiune. Adecvarea sa depinde de condițiile electrice efective și de specificația tehnică aprobată.

Bară de descărcare rezistivă și directă vs. bară de descărcare rezistivă

JINPOWER oferă o bară de descărcare rezistivă și o bară de descărcare rezistivă și directă. Principala diferență constă în numărul funcțiilor de descărcare disponibile în configurația produsului.

Niciunul dintre produse nu este automat mai potrivit pentru fiecare aplicație. Alegerea depinde de tipul echipamentului, regimul electric, metoda de descărcare necesară și procedura de operare de la fața locului.

Dacă proiectul dumneavoastră necesită doar descărcare rezistivă controlată, consultațiBara de descărcare rezistivă.

Aplicații tipice

Baterii de condensatoare

Bateriile de condensatoare pot păstra o cantitate semnificativă de energie electrică după deconectare. Prin urmare, unele instalații necesită o configurație de descărcare controlată înainte de alte activități de împământare sau întreținere.

Pentru aceste aplicații, capacitatea echipamentului, tensiunea și energia stocată sunt parametri importanți de selecție. Capacitatea energetică a rezistorului barei de descărcare și configurația de operare aprobată trebuie să corespundă aplicației.

Cabluri de înaltă tensiune

Cablurile de înaltă tensiune pot păstra sarcină capacitivă după izolarea de la sursa de alimentare. Configurația de descărcare adecvată depinde de sistemul de cabluri, istoricul testărilor, accesibilitatea conexiunilor și procedura de întreținere aprobată.

Înainte de selectarea unei bare, confirmați tensiunea cablului, condițiile relevante privind energia stocată și conexiunile de descărcare desemnate.

GIS și aparataj de comutație

Anumite aplicații de întreținere sau testare a instalațiilor GIS și a aparatajului de comutație pot necesita gestionarea sarcinii reziduale.

Instrumentele de descărcare trebuie luate în considerare numai dacă producătorul echipamentului pune la dispoziție un punct de conexiune accesibil adecvat și aprobă procedura prevăzută. Acest produs nu este destinat ocolirii interblocărilor sau accesului la compartimente etanșe ori aflate sub tensiune.

Echipamente de testare de înaltă tensiune

Echipamentele de testare de înaltă tensiune și obiectele de testare conectate pot păstra energie stocată după încheierea unui test.

Un instrument de descărcare adecvat poate face parte din procedura aprobată de eliberare a energiei a sistemului de testare. Rezistența necesară, capacitatea energetică și configurația conexiunii trebuie să corespundă echipamentului de testare și caracteristicilor electrice ale obiectului testat.

Echipamente electrice de substație

Echipele de întreținere a substațiilor pot avea nevoie de instrumente de descărcare controlată pentru anumite echipamente cu energie electrică stocată.

Aplicația trebuie identificată înainte de achiziție. O descriere generală precum „pentru substații” nu este suficientă pentru a stabili adecvarea electrică.

Cum să alegeți bara de descărcare rezistivă și directă potrivită

1. Confirmați tensiunea echipamentului

Indicați tensiunea sistemului sau a echipamentului și precizați dacă aplicația prevăzută implică AC, DC sau o anumită configurație de testare de înaltă tensiune.

Bara izolantă și componentele de descărcare selectate trebuie să fie adecvate pentru tensiunea și condițiile de operare aplicabile.

2. Identificați tipul echipamentului

Precizați dacă instrumentul va fi utilizat cu o baterie de condensatoare, un cablu de înaltă tensiune, aparataj de comutație, o instalație GIS, un obiect de testare sau un alt tip de echipament definit.

Echipamente diferite pot avea caracteristici foarte diferite ale energiei stocate, chiar dacă valorile nominale ale tensiunii sunt similare.

3. Confirmați cerințele privind energia stocată

Dacă sunt disponibile, furnizați capacitatea echipamentului, tensiunea inițială, datele privind energia stocată și orice cerințe privind regimul de descărcare specificate de producătorul echipamentului sau de inginerul de proiect.

Aceste informații ajută la stabilirea adecvării elementului rezistiv și a configurației complete a instrumentului pentru aplicația prevăzută.

4. Verificați rezistența și capacitatea energetică

Valoarea rezistenței este un parametru esențial, dar trebuie analizată împreună cu capacitatea energetică a rezistorului, regimul de descărcare permis și condițiile electrice preconizate.

Dacă proiectul dumneavoastră specifică deja valoarea rezistenței sau alți parametri de descărcare, includeți-i în RFQ.

5. Verificați configurația cu două funcții

Confirmați modul în care sunt asigurate funcțiile de descărcare rezistivă și directă în produsul selectat. Configurația efectivă a circuitului și interfețele de conectare trebuie prezentate în documentația tehnică aprobată.

Nu presupuneți că toate barele de descărcare cu două funcții au aceleași conexiuni interne sau același mecanism de operare.

6. Selectați lungimea barei și secțiunea izolantă

Indicați lungimea totală necesară a barei, lungimea efectivă a secțiunii izolante și informații despre punctul de acces la echipament.

Aceste dimensiuni trebuie să corespundă cerințelor aprobate de siguranță electrică și distanței de operare aplicabile.

7. Confirmați compatibilitatea conductorului și a clemei de împământare

Specificați lungimea conductorului de împământare, cerințele privind conductorul și tipul conexiunii la împământare disponibile la fața locului.

Configurația clemei și a cablului trebuie să corespundă atât regimului electric al produsului, cât și punctelor de conexiune prevăzute.

8. Analizați documentele tehnice necesare

Pentru achizițiile companiilor de utilități și ale EPC, confirmați ce documente tehnice sunt necesare înainte de ofertare și aprobarea comenzii.

Acestea pot include un desen aprobat, o fișă tehnică, verificarea rezistenței, documentația testării secțiunii izolante și alte înregistrări de inspecție aplicabile.

Bară de descărcare vs. echipamente portabile de împământare și scurtcircuitare

O bară de descărcare și un set portabil de împământare pot fi utilizate în cadrul aceluiași proces de siguranță electrică, dar îndeplinesc funcții diferite.

Existența unei funcții de descărcare directă nu înseamnă automat că bara este dimensionată ca dispozitiv complet de împământare de protecție temporară.

Dacă proiectul dumneavoastră necesită un sistem complet de împământare temporară și scurtcircuitare, consultațiSetul portabil de împământare și scurtcircuitare.

Cerințe de siguranță electrică și aplicare

Instrumentele de descărcare rezistivă și directă sunt destinate utilizării de către personal electric instruit și autorizat. Procedura efectivă trebuie stabilită pe baza condițiilor echipamentului, a evaluării pericolelor electrice și a instrucțiunilor aprobate de întreținere sau testare.

La evaluarea acestui produs sunt importante câteva distincții.

Izolarea echipamentului și verificarea tensiunii

Deconectarea singură nu demonstrează că echipamentul electric este în siguranță. Izolarea, verificarea tensiunii și celelalte măsuri de control necesare trebuie să respecte procedura aplicabilă de la fața locului.

Dacă este necesar un detector de tensiune separat, utilizați echipamente adecvate și metoda de verificare aprobată. Consultați gama noastră dedetectoare de înaltă tensiune.

Energie electrică stocată

Condensatoarele, cablurile și anumite obiecte de testare de înaltă tensiune pot păstra o cantitate semnificativă de energie electrică după deconectare.

Metoda de descărcare necesară trebuie să țină cont de energia stocată în echipament și de comportamentul său electric specific. Tensiunea reziduală sau reapărută trebuie gestionată conform procedurilor aprobate ale producătorului echipamentului și ale locului de lucru.

Descărcarea directă nu este automat sigură

Disponibilitatea unei căi de descărcare directă nu înseamnă că aceasta poate fi utilizată imediat sau în orice condiții electrice.

Pentru lucrările aplicabile de testare la înaltă tensiune în temeiul OSHA 29 CFR 1910.269(o)(4)(v), echipamentele cu capacitate mare trebuie descărcate printr-un rezistor dimensionat pentru energia disponibilă înainte de împământarea directă, iar împământarea directă este permisă numai după ce energia stocată a scăzut la un nivel sigur.

Aceasta este o cerință de siguranță specifică aplicației, nu o instrucțiune universală de operare pentru orice bară de descărcare sau instalație electrică.

Împământare de protecție temporară

Descărcarea energiei reziduale și realizarea împământării de protecție temporare sunt funcții conexe, dar distincte. Dacă lucrarea necesită un sistem portabil de împământare și scurtcircuitare dimensionat corespunzător, acel echipament trebuie selectat și verificat separat.

Standarde aplicabile și documentație tehnică

Pentru barele de descărcare, cerințele tehnice aplicabile depind de proiectarea produsului, aplicația prevăzută și specificația proiectului.

Cumpărătorii ar trebui să evite să considere automat că orice bară izolantă de manevrare sau instrument de descărcare este conform cu un anumit standard IEC sau național.

Funcția de descărcare și cerințele privind energia stocată

Produsul selectat trebuie să aibă suficiente informații tehnice pentru evaluarea rezistenței, capacității energetice, tensiunii aplicabile, izolației și configurației relevante de descărcare.

În funcție de aplicație, pot fi necesare teste electrice specifice proiectului sau verificări independente.

IEC 61230 și echipamente portabile de împământare

IEC 61230 se referă la echipamente portabile pentru împământare temporară sau pentru împământare și scurtcircuitare. Nu trebuie prezentat automat ca o certificare pentru orice bară de descărcare rezistivă și directă.

Dacă proiectul include echipamente portabile de împământare separate, standardul aplicabil, valoarea nominală de scurtcircuit și documentele justificative trebuie analizate în funcție de proiectarea și domeniul efectiv al echipamentului respectiv.

Conformitatea specifică proiectului

Dacă proiectul companiei de utilități sau al EPC specifică un standard național, o metodă de testare electrică, o cerință de inspecție sau un certificat de la o terță parte, includeți cerința exactă în RFQ.

Orice declarație de conformitate trebuie susținută de documentația produsului și configurației furnizate efectiv.

Testare și verificarea calității

Pentru o bară de descărcare cu două funcții, atât configurația de descărcare rezistivă, cât și cea de descărcare directă trebuie luate în considerare în timpul acceptanței tehnice.

Planul exact de inspecție și testare din fabrică trebuie convenit în funcție de produsul comandat și de cerințele proiectului.

Inspecția vizuală și o măsurare de bază a rezistenței nu stabilesc, de sine stătător, adecvarea electrică completă a unui instrument de descărcare de înaltă tensiune. Dacă sunt specificate, izolația și performanța funcțională trebuie evaluate conform cerințelor de testare aplicabile.

Inspecție, depozitare și întreținere

Instrumentele de descărcare trebuie inspectate și întreținute conform instrucțiunilor producătorului și procedurii aprobate de gestionare a echipamentelor din instalația electrică.

Starea barei izolante

Inspectați bara pentru a depista fisuri vizibile, deteriorări mecanice, contaminare, umezeală sau degradarea suprafeței care i-ar putea afecta adecvarea.

Componente de contact și conexiune

Verificați dacă sunt prezente capul de contact, conductorul de împământare, clema și conexiunile accesibile și dacă acestea nu prezintă deteriorări evidente sau joc.

Rezistență și stare electrică

Respectați programul de inspecție sau testare necesar pentru produsul selectat. Un rezistor suspectat de deteriorare, o stare electrică anormală sau un rezultat de testare neconform trebuie supus evaluării de către personal calificat.

Depozitare

Depozitați bara de descărcare într-un loc curat, uscat și protejat, conform instrucțiunilor sale. Evitați impacturile mecanice, contaminarea și condițiile care pot deteriora secțiunea izolantă sau componentele electrice.

Dacă există îndoieli privind integritatea electrică sau starea mecanică a instrumentului, scoateți-l din exploatarea normală până când este evaluat conform procedurii aplicabile.

Listă de verificare pentru acceptanța cumpărătorului

Pentru licitațiile companiilor de utilități, proiectele EPC și comenzile distribuitorilor, acceptanța trebuie să se bazeze pe configurația efectivă aprobată, nu doar pe denumirea produsului.

Configurația proiectului și asistență pentru achiziții

JINPOWER furnizează echipamente de siguranță electrică și împământare pentru aplicații din sectorul utilităților, industriale și bazate pe proiecte. Pentru barele de descărcare rezistivă și directă, configurația tehnică trebuie analizată în raport cu cerințele efective de descărcare înainte de aprobarea comenzii.

În funcție de proiectele de produs disponibile, cerințele proiectului pot include:

• Tensiunea aplicației
• Aplicație AC sau DC
• Valoarea rezistenței
• Cerința privind regimul de descărcare
• Lungimea barei izolante
• Lungimea efectivă a secțiunii izolante
• Configurația capului de contact
• Lungimea conductorului de împământare
• Proiectarea clemei de împământare
• Identificarea și etichetarea produsului
• Ambalarea
• Documentația de inspecție și testare

Personalizarea tehnică este condiționată de proiectarea produsului, cerințele de siguranță aplicabile și confirmarea performanței electrice rezultate. Modificările rezistenței, izolației sau conexiunilor de descărcare nu trebuie tratate ca simple modificări cosmetice.

Ce trebuie inclus în RFQ?

Un desen tehnic sau o specificație a echipamentului este deosebit de utilă atunci când proiectul necesită o conexiune de descărcare sau o configurație a rezistorului specifică.

Întrebări frecvente

Ce este o bară de descărcare rezistivă și directă?

Este un instrument de descărcare electrică ce combină, într-o singură configurație a produsului, descărcarea rezistivă cu limitarea curentului și o funcție de descărcare directă. Este destinată echipamentelor specificate și procedurilor de descărcare aprobate.

De ce este necesară descărcarea rezistivă?

Echipamentele care conțin elemente capacitive pot păstra energie electrică după izolare. Un element rezistiv adecvat limitează curentul inițial de descărcare și permite eliberarea controlată a energiei.

Când poate fi utilizată funcția de descărcare directă?

Numai când starea echipamentului, nivelul energiei stocate și procedura de operare aprobată permit acest lucru. Funcția de descărcare directă nu trebuie aplicată doar pentru că a trecut un timp de descărcare presupus.

Care este diferența dintre o bară de descărcare rezistivă și o bară de descărcare rezistivă și directă?

O bară de descărcare rezistivă asigură funcția specificată de descărcare cu limitarea curentului. O bară de descărcare rezistivă și directă combină funcțiile de descărcare rezistivă și directă. Alegerea corectă depinde de echipament și de procedura de descărcare necesară.

Poate fi utilizată bara cu baterii de condensatoare?

Poate fi adecvată pentru aplicații specifice cu baterii de condensatoare atunci când rezistența, capacitatea energetică, tensiunea nominală și proiectarea conexiunilor corespund echipamentului. Adecvarea trebuie confirmată înainte de utilizare.

Poate fi utilizată la cabluri de înaltă tensiune?

Poate fi utilizată în aplicații aprobate de descărcare a cablurilor, dacă valorile nominale și conexiunile produsului sunt adecvate. Trebuie luate în considerare tensiunea cablului, energia stocată și procedura de întreținere necesară.

Cum selectez valoarea corectă a rezistenței?

Selectarea rezistenței depinde de tensiunea echipamentului, capacitate, energia stocată, curentul de descărcare permis și capacitatea energetică a rezistorului. Valoarea trebuie să respecte proiectarea echipamentului sau cerința de inginerie aprobată a proiectului.

Au toate barele de descărcare aceeași tensiune nominală?

Nu. Tensiunea aplicabilă și configurația izolației depind de modelul selectat și de datele tehnice justificative. Nu presupuneți că toate barele de descărcare sunt interschimbabile.

Poate bara înlocui un set portabil de împământare?

Nu automat. O bară de descărcare este selectată pentru funcția sa de descărcare. Un set portabil de împământare este proiectat pentru regimuri specifice de împământare de protecție temporară și scurtcircuitare. Echipamentul necesar trebuie stabilit pe baza procedurii de lucru.

Pot fi personalizate lungimea barei și lungimea conductorului de împământare?

Lungimile specifice proiectului și cerințele privind conexiunile pot fi analizate în funcție de proiectele de produs disponibile. Modificările care afectează izolația sau performanța electrică necesită confirmare tehnică.

Ce documente ar trebui să solicite cumpărătorii?

În funcție de proiect, solicitați fișa tehnică, desenul aprobat, verificarea rezistenței, documentația testării izolației, înregistrările de performanță aplicabile și alte documente de inspecție convenite.

Solicitați detalii și prețuri pentru bara de descărcare rezistivă și directă

Dacă doriți să achiziționați bare de descărcare rezistivă și directă pentru baterii de condensatoare, cabluri de înaltă tensiune, testări electrice, substații sau proiecte de întreținere a rețelelor electrice, trimiteți către JINPOWER cerințele privind echipamentul și descărcarea pentru o analiză tehnică.

Vă rugăm să furnizați tensiunea echipamentului, aplicația AC/DC, tipul echipamentului, informațiile disponibile despre energia stocată, funcțiile de descărcare necesare, cerințele privind rezistența, lungimea barei, configurația conductorului de împământare, cantitatea și specificația aplicabilă a proiectului.

JINPOWER poate apoi să analizeze configurația solicitată a produsului și să clarifice informațiile tehnice și documentația necesare înainte de ofertare și confirmarea comenzii.
