제품 주요 특징

• 저항 방전과 직접 방전 기능 결합
• 저항 소자가 초기 방전 전류를 제한하는 데 도움
• 지정된 고전압 장비의 방전 용도에 맞게 설계
• 전기 접촉 헤드가 장착된 절연 조작봉
• 선택한 구성에 따른 접지선 및 클램프
• 장비 제조업체와 현장 절차에서 승인한 경우, 저장된 전기 에너지가 있는 용도에 적합
• 프로젝트 적용에 맞춰 봉 길이, 저항 요구사항 및 연결 설계를 검토할 수 있습니다
• 주문 승인 전에 기술 구성과 필수 검사 문서를 확인합니다

주요 기술 사양

다음 표는 제품 선정에 필요한 주요 기술 매개변수를 보여줍니다. 정확한 전기 정격, 치수 및 구성품 사양은 선택한 모델과 승인된 기술 문서에 따라 달라집니다.

장비 전압만으로는 방전봉을 선정하기에 충분하지 않습니다. 구매자는 저장 에너지, 방전 요구사항 및 장비 연결 방식에 관한 정보도 제공해야 합니다. 해당 용도에 대한 제품 승인 전에 정확한 정격을 확인해야 합니다.

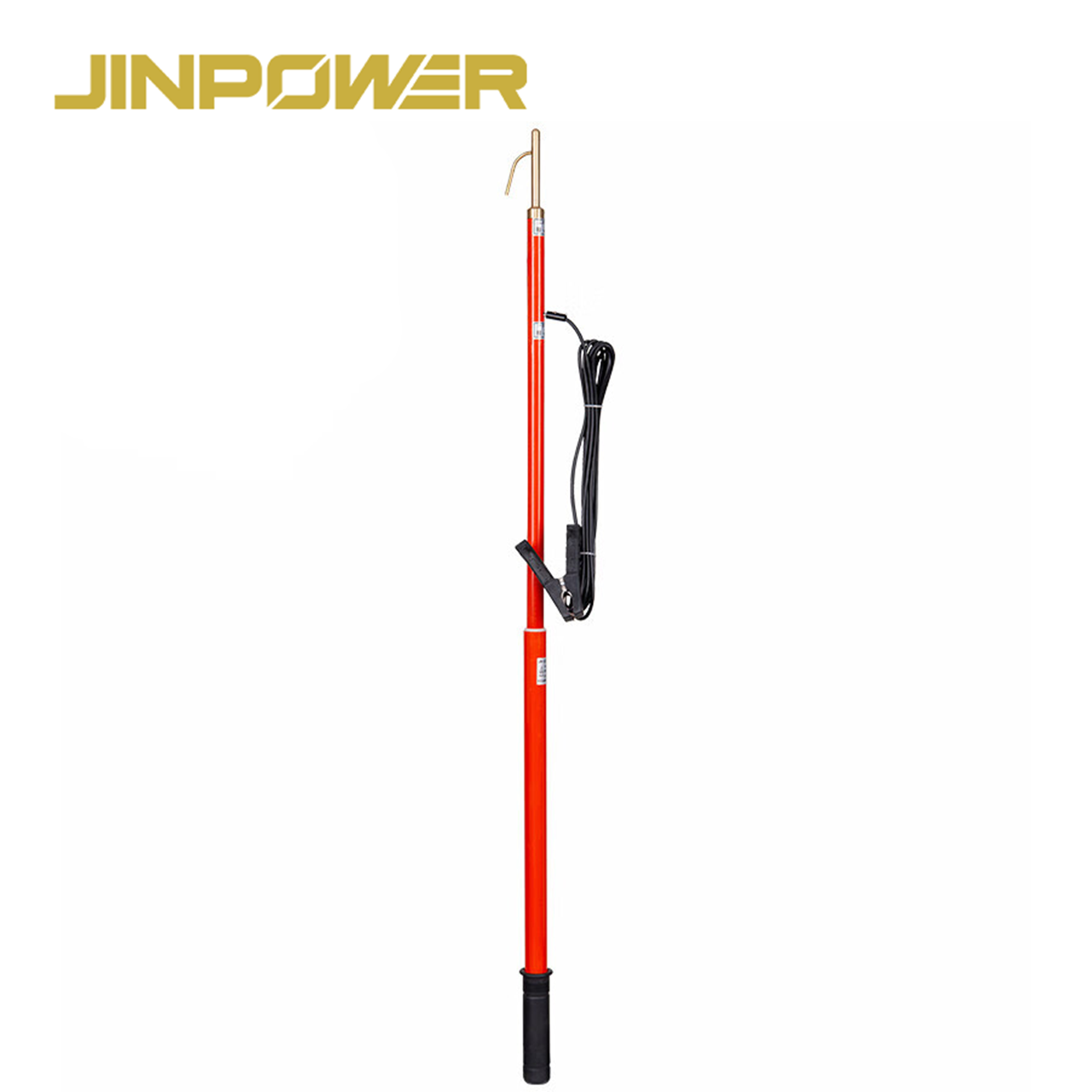

제품 구성 및 주요 구성품

저항·직접 방전봉은 절연 조작부, 전기 접촉 구성품 및 필요한 방전 연결부를 결합한 제품입니다. 실제 내부 구성은 제품 구성에 따라 달라집니다.

절연봉

절연봉은 승인된 작업 절차에서 요구하는 이격 거리를 유지하면서 방전 접촉 헤드를 위치시키는 조작부입니다.

봉 전체 길이와 유효 절연부는 장비 전압, 연결 지점 접근성 및 적용되는 전기 안전 요구사항에 따라 선정해야 합니다.

봉이 길다고 해서 전기 정격이 더 높아지는 것은 아닙니다. 절연 성능은 해당 제품의 사양과 시험 문서로 뒷받침되어야 합니다.

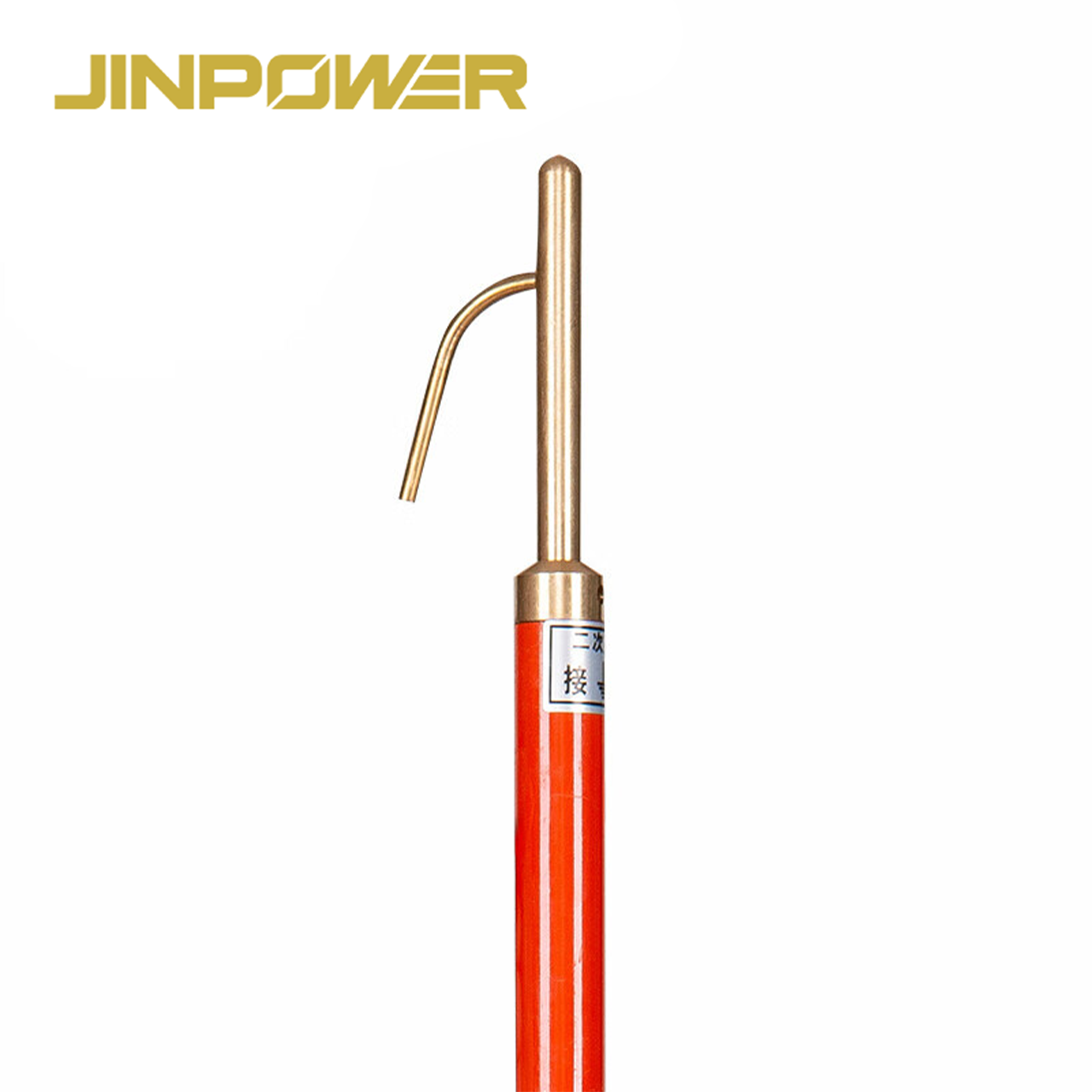

접촉 헤드

접촉 헤드는 전기 장비와의 지정된 연결 인터페이스를 제공합니다. 형태와 연결 방식은 해당 장비의 접촉 지점에 맞아야 합니다.

특수 단자나 연결 지점이 있는 장비의 경우, 필요한 접촉 헤드 구성을 검토할 수 있도록 구매자는 도면이나 사진을 제공해야 합니다.

저항 소자

저항 소자는 저항 방전 기능의 핵심 구성품입니다. 저항값과 장비의 전기적 조건에 따라 방전 전류를 제한합니다.

적합성은 저항값만으로 평가해서는 안 됩니다. 저항기는 해당 용도에 적합한 에너지 정격과 방전 내량도 갖춰야 합니다.

직접 방전 경로

직접 방전 기능은 저항 방전 중 사용하는 전류 제한 저항 없이 전도성 연결 경로를 제공합니다.

두 방전 기능의 정확한 구성은 제품의 승인된 기술 도면으로 확인해야 합니다. 공급되는 모델을 확인하지 않은 상태에서 특정 스위치, 접점 순서 또는 내부 회로 구성을 가정해서는 안 됩니다.

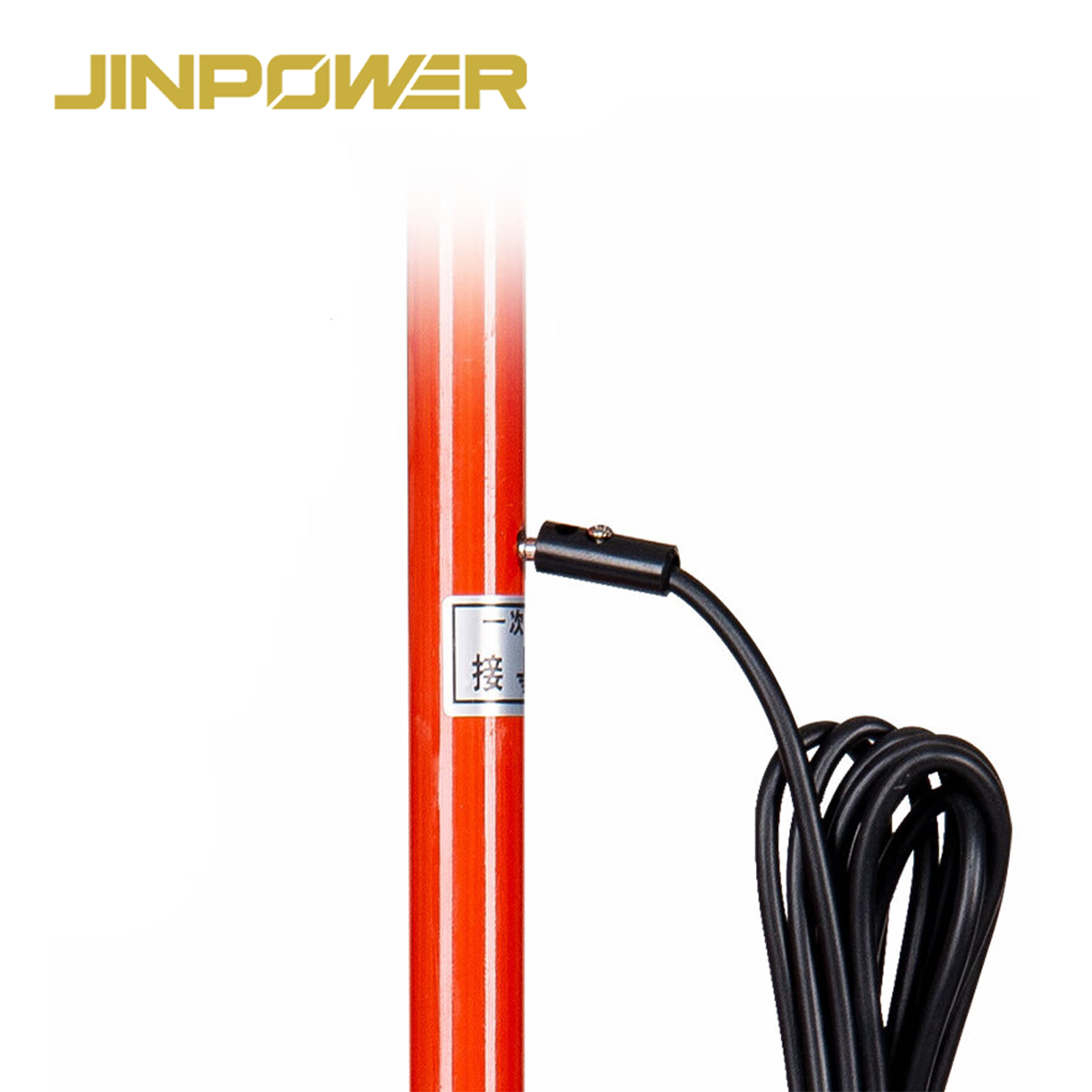

접지선

접지선은 지정된 접지 지점까지 전도성 연결을 제공합니다. 재질, 단면적, 길이 및 연결 방식은 선택한 제품과 전기적 사용 조건에 맞아야 합니다.

접지 클램프

접지 클램프는 지정된 접지 연결 지점과의 인터페이스를 제공합니다.

주문 전에 클램프 치수, 재질 및 호환성을 확인해야 합니다. 의도한 연결 지점에 맞지 않는 클램프는 다른 조건이 적합한 방전봉을 프로젝트에 사용할 수 없게 만들 수 있습니다.

저항·직접 방전은 어떻게 작동하나요?

이 제품은 승인된 방전 절차의 서로 다른 단계에 사용하도록 설계된 두 가지 전기 기능을 결합합니다. 두 기능은 목적이 다르므로 서로 대체 가능한 것으로 취급해서는 안 됩니다.

저항 방전: 초기 방전 전류 제한

용량성 소자가 포함된 전기 장비는 전원 공급을 차단한 후에도 에너지를 보유할 수 있습니다. 충전된 구성품을 적절한 평가 없이 저저항 경로에 직접 연결하면 초기 방전 전류가 크게 발생할 수 있습니다.

저항 방전 기능은 지정된 방전 경로에 저항 소자를 배치합니다. 이 소자는 회로 조건에 따라 전류를 제한하여 저장된 에너지가 보다 제어된 방식으로 감소하도록 합니다.

실제 방전 특성은 다음과 같은 여러 요인에 따라 달라집니다.

• 장비 초기 전압
• 저장된 전기 에너지
• 장비 정전용량
• 저항값
• 저항기의 에너지 정격
• 방전 회로 구성

저항은 해당 전기적 사용 조건에 맞춰 선정해야 합니다. 방전봉에 저항기가 들어 있다는 이유만으로 적합하다고 가정해서는 안 됩니다.

직접 방전: 승인된 방전 절차 완료

직접 방전 기능은 승인된 방전 또는 접지 절차의 다음 단계에서 사용할 저저항 전도 경로를 제공합니다.

그러나 일정 시간이 지났다는 이유만으로 직접 방전을 적용해서는 안 됩니다. 적용되는 장비별 절차에 따라 직접 접지가 안전한 수준까지 저장 에너지를 먼저 낮춰야 합니다.

직접 방전 기능의 사용 조건은 장비 제조업체의 지침, 관련 전기 안전 요구사항 및 승인된 현장 절차를 바탕으로 자격을 갖춘 전기 담당자가 정해야 합니다.

두 기능을 결합하는 이유

두 기능 방전봉은 전류 제한 저항 방전과 직접 방전 기능을 하나의 제품 구성으로 제공합니다.

선택한 방전봉이 장비 정격에 적합하고 방전 구성이 올바르게 설계되어 있다면, 두 기능이 모두 필요한 유지보수 절차에 유용할 수 있습니다.

이 제품을 모든 고전압 장비에 사용할 수 있는 범용 방전 도구로 간주해서는 안 됩니다. 적합성은 실제 전기적 조건과 승인된 기술 사양에 따라 달라집니다.

저항·직접 방전봉과 저항 방전봉 비교

JINPOWER는 저항 방전봉과 저항·직접 방전봉을 제공합니다. 두 제품의 주요 차이는 제품 구성에 포함된 방전 기능의 수입니다.

어느 제품이 모든 용도에서 항상 더 우수한 것은 아닙니다. 선정은 장비 유형, 전기적 사용 조건, 필요한 방전 방식 및 현장 작업 절차에 따라 달라집니다.

프로젝트에 제어된 저항 방전만 필요한 경우, 저항 방전봉을 확인하십시오.

일반적인 적용 분야

콘덴서 뱅크

콘덴서 뱅크는 차단 후에도 상당한 전기 에너지를 보유할 수 있습니다. 따라서 일부 설비에서는 추가 접지 또는 유지보수 작업 전에 제어된 방전 구성이 필요합니다.

이러한 용도에서는 장비 정전용량, 전압 및 저장 에너지가 중요한 선정 매개변수입니다. 방전봉의 저항기 에너지 내량과 승인된 작동 구성은 해당 용도에 적합해야 합니다.

고전압 케이블

고전압 케이블은 전원 차단 후에도 용량성 전하를 보유할 수 있습니다. 적절한 방전 구성은 케이블 시스템, 시험 이력, 연결 지점 접근성 및 승인된 유지보수 절차에 따라 달라집니다.

방전봉을 선정하기 전에 케이블 전압, 관련 저장 에너지 조건 및 지정된 방전 연결부를 확인하십시오.

GIS 및 개폐장치

일부 GIS 및 개폐장치의 유지보수 또는 시험 작업에는 잔류 전하 관리가 필요할 수 있습니다.

장비 제조업체가 적절하고 접근 가능한 연결 지점을 제공하고 의도한 절차를 승인한 경우에만 방전 도구를 고려해야 합니다. 이 제품은 인터록을 우회하거나 밀폐 또는 충전된 구획에 접근하기 위한 용도가 아닙니다.

고전압 시험 장비

고전압 시험 장비와 연결된 시험 대상물은 시험 완료 후에도 저장 에너지를 보유할 수 있습니다.

적합한 방전 도구는 시험 시스템의 승인된 에너지 방출 절차에 포함될 수 있습니다. 필요한 저항, 에너지 내량 및 연결 방식은 시험 장비와 시험 대상물의 전기적 특성에 맞아야 합니다.

변전소 전기 장비

변전소 유지보수 팀은 저장된 전기 에너지가 있는 특정 장비에 제어된 방전 도구를 필요로 할 수 있습니다.

구매 전에 적용 분야를 확인해야 합니다. 단순히 "변전소용"이라는 설명만으로는 전기적 적합성을 판단할 수 없습니다.

적합한 저항·직접 방전봉 선택 방법

1. 장비 전압 확인

계통 또는 장비 전압을 제공하고, 해당 용도가 AC, DC 또는 특정 고전압 시험 구성과 관련되는지 명시하십시오.

선택한 절연봉과 방전 구성품은 해당 전압과 작동 조건에 적합해야 합니다.

2. 장비 유형 파악

콘덴서 뱅크, 고전압 케이블, 개폐장치, GIS 설비, 시험 대상물 또는 다른 특정 유형의 장비 중 어디에 사용할지 알려주십시오.

공칭 전압 정격이 비슷하더라도 장비별 저장 에너지 특성은 크게 다를 수 있습니다.

3. 저장 에너지 요구사항 확인

가능한 경우 장비 제조업체 또는 프로젝트 엔지니어가 지정한 장비 정전용량, 초기 전압, 저장 에너지 데이터 및 방전 사용 조건을 제공하십시오.

이 정보는 저항 소자와 전체 공구 구성이 해당 용도에 적합한지 판단하는 데 도움이 됩니다.

4. 저항 및 에너지 정격 확인

저항값은 중요한 매개변수지만, 저항기의 에너지 용량, 허용 방전 사용 조건 및 예상 전기적 조건과 함께 검토해야 합니다.

프로젝트에 저항값 또는 다른 방전 매개변수가 이미 지정되어 있다면 RFQ에 기재하십시오.

5. 두 기능 설계 확인

선택한 제품에서 저항 방전과 직접 방전 기능이 어떻게 구현되는지 확인하십시오. 실제 회로 구성과 연결 인터페이스는 승인된 기술 정보에 표시되어야 합니다.

모든 두 기능 방전봉이 동일한 내부 연결 또는 작동 메커니즘을 사용한다고 가정하지 마십시오.

6. 봉 길이 및 절연부 선정

필요한 봉 전체 길이, 유효 절연 길이 및 장비 접근 지점에 관한 정보를 제공하십시오.

이 치수는 해당 용도의 승인된 전기 안전 및 작업 거리 요구사항에 맞아야 합니다.

7. 접지선 및 클램프 호환성 확인

접지선 길이, 도체 요구사항 및 현장에서 사용할 수 있는 접지 연결 유형을 지정하십시오.

클램프와 케이블 구성은 제품의 전기적 사용 조건과 의도한 연결 지점 모두에 적합해야 합니다.

8. 필요한 기술 문서 검토

유틸리티 및 EPC 구매의 경우 견적 및 주문 승인 전에 필요한 기술 문서를 확인하십시오.

필요 문서에는 승인 도면, 기술 데이터시트, 저항 확인 자료, 절연부 시험 문서 및 기타 해당 검사 기록이 포함될 수 있습니다.

방전봉과 휴대용 접지 및 단락 장비 비교

방전봉과 휴대용 접지 세트는 동일한 전기 안전 절차에서 사용될 수 있지만, 서로 다른 기능을 수행합니다.

직접 방전 기능이 있다고 해서 방전봉이 완전한 임시 보호 접지 장치로 정격화되어 있다는 뜻은 아닙니다.

완전한 임시 접지 및 단락 시스템이 프로젝트에 필요한 경우, 휴대용 접지 및 단락 세트를 확인하십시오.

전기 안전 및 적용 요구사항

저항 및 직접 방전 도구는 교육을 받고 권한을 부여받은 전기 담당자가 사용해야 합니다. 실제 절차는 장비 상태, 전기 위험 평가 및 승인된 유지보수 또는 시험 지침을 바탕으로 정해야 합니다.

이 제품을 평가할 때는 다음과 같은 몇 가지 구분이 중요합니다.

장비 격리 및 전압 확인

전원을 차단했다는 사실만으로 전기 장비가 안전하다고 입증되지는 않습니다. 격리, 전압 확인 및 기타 필수 통제 조치는 해당 현장 절차에 따라야 합니다.

별도의 전압 검출기가 필요한 경우 적합한 장비와 승인된 확인 방법을 사용하십시오. 고전압 검전기 제품군을 확인하십시오.

저장된 전기 에너지

콘덴서, 케이블 및 일부 고전압 시험 대상물은 전원 차단 후에도 상당한 전기 에너지를 보유할 수 있습니다.

필요한 방전 방식은 장비의 저장 에너지와 구체적인 전기적 특성을 고려해야 합니다. 잔류 전압 또는 재발생 전압은 장비 제조업체와 현장의 승인된 절차에 따라 관리해야 합니다.

직접 방전이 항상 안전한 것은 아닙니다

직접 방전 경로가 있다고 해서 모든 전기적 조건에서 즉시 사용할 수 있는 것은 아닙니다.

OSHA 29 CFR 1910.269(o)(4)(v)가 적용되는 고전압 시험 작업의 경우, 고정전용량 장비는 직접 접지하기 전에 가용 에너지에 맞는 정격의 저항기를 통해 방전해야 하며, 저장 에너지가 안전한 수준으로 감소한 후에만 직접 접지가 허용됩니다.

이는 특정 적용 분야에 대한 안전 요구사항이며, 모든 방전봉이나 전기 설비에 적용되는 보편적인 작업 지침은 아닙니다.

임시 보호 접지

잔류 에너지 방전과 임시 보호 접지 설정은 서로 관련은 있지만 별개의 기능입니다. 정격 휴대용 접지 및 단락 시스템이 필요한 작업에서는 해당 장비를 별도로 선정하고 확인해야 합니다.

적용 표준 및 기술 문서

방전봉에 적용되는 기술 요구사항은 제품 설계, 의도된 용도 및 프로젝트 사양에 따라 달라집니다.

모든 절연 조작봉이나 방전 도구가 특정 IEC 또는 국가 표준을 자동으로 준수한다고 간주해서는 안 됩니다.

방전 기능 및 저장 에너지 요구사항

선택한 제품은 저항, 에너지 내량, 적용 전압, 절연 및 관련 방전 구성을 평가할 수 있도록 충분한 기술 정보를 제공해야 합니다.

적용 분야에 따라 프로젝트별 전기 시험 또는 독립적인 검증이 필요할 수 있습니다.

IEC 61230 및 휴대용 접지 장비

IEC 61230은 임시 접지 또는 접지 및 단락을 위한 휴대용 장비를 다룹니다. 이 표준이 모든 저항·직접 방전봉에 대한 인증을 의미한다고 보아서는 안 됩니다.

프로젝트에 별도의 휴대용 접지 장비가 포함되는 경우, 적용 표준, 단락 정격 및 관련 문서는 해당 장비의 실제 설계와 범위에 따라 검토해야 합니다.

프로젝트별 규정 준수

유틸리티 또는 EPC 프로젝트에서 국가 표준, 전기 시험 방법, 검사 요구사항 또는 제3자 인증서를 지정하는 경우 정확한 요구사항을 RFQ에 포함하십시오.

모든 규정 준수 관련 문구는 실제 공급 제품과 구성에 대한 문서로 뒷받침되어야 합니다.

시험 및 품질 검증

두 기능 방전봉의 기술적 인수 과정에서는 저항 방전 구성과 직접 방전 구성을 모두 고려해야 합니다.

정확한 공장 검사 및 시험 계획은 주문 제품과 프로젝트 요구사항에 따라 합의해야 합니다.

육안 검사와 기본 저항 측정만으로는 고전압 방전 도구의 전기적 적합성을 완전히 입증할 수 없습니다. 지정된 경우 절연 및 기능 성능을 적용 시험 요구사항에 따라 평가해야 합니다.

검사, 보관 및 유지보수

방전 도구는 제조업체 지침과 전기 시설의 승인된 장비 관리 절차에 따라 검사하고 유지보수해야 합니다.

절연봉 상태

봉에 균열, 기계적 손상, 오염, 습기 또는 적합성에 영향을 줄 수 있는 표면 열화가 있는지 육안으로 검사하십시오.

접촉 및 연결 구성품

접촉 헤드, 접지선, 클램프 및 접근 가능한 연결부가 빠짐없이 갖춰져 있고 눈에 띄는 손상이나 풀림이 없는지 확인하십시오.

저항 및 전기적 상태

선택한 제품에 필요한 검사 또는 시험 일정을 따르십시오. 저항기 손상 의심, 비정상적인 전기 상태 또는 시험 불합격 결과는 자격을 갖춘 담당자의 평가를 받아야 합니다.

보관

지침에 따라 방전봉을 깨끗하고 건조하며 보호된 장소에 보관하십시오. 절연부나 전기 구성품을 손상시킬 수 있는 기계적 충격, 오염 및 환경 조건을 피하십시오.

공구의 전기적 건전성이나 기계적 상태에 의심이 있으면 적용 절차에 따른 평가가 끝날 때까지 정상 사용에서 제외하십시오.

구매자 인수 체크리스트

유틸리티 입찰, EPC 프로젝트 및 유통업체 주문의 인수는 제품명만이 아니라 실제 승인된 구성을 기준으로 해야 합니다.

프로젝트 구성 및 조달 지원

JINPOWER는 유틸리티, 산업 및 프로젝트 기반 용도에 필요한 전기 안전 및 접지 장비를 공급합니다. 저항·직접 방전봉은 주문 승인 전에 실제 방전 요구사항에 맞춰 기술 구성을 검토해야 합니다.

제공 가능한 제품 설계에 따라 프로젝트 요구사항에는 다음이 포함될 수 있습니다.

• 적용 전압
• AC 또는 DC 용도
• 저항값
• 방전 사용 조건
• 절연봉 길이
• 유효 절연부
• 접촉 헤드 구성
• 접지선 길이
• 접지 클램프 설계
• 제품 식별 및 라벨 표시
• 포장
• 검사 및 시험 문서

기술적 맞춤 제작은 제품 설계, 적용 가능한 안전 요구사항 및 변경 후 전기 성능 확인을 전제로 합니다. 저항, 절연 또는 방전 연결부의 변경은 외관상의 수정으로 취급해서는 안 됩니다.

RFQ에 포함해야 할 정보

프로젝트에 특정 방전 연결부나 저항기 구성이 필요한 경우 기술 도면 또는 장비 사양을 제공하는 것이 특히 유용합니다.

자주 묻는 질문

저항·직접 방전봉이란 무엇인가요?

전류 제한 저항 방전과 직접 방전 기능을 하나의 제품 구성으로 결합한 전기 방전 도구입니다. 지정된 장비와 승인된 방전 절차에 사용하도록 설계되었습니다.

저항 방전이 필요한 이유는 무엇인가요?

용량성 소자가 포함된 장비는 격리 후에도 전기 에너지를 보유할 수 있습니다. 적합한 저항 소자는 초기 방전 전류를 제한하고 에너지를 제어된 방식으로 방출하는 데 도움을 줍니다.

직접 방전 기능은 언제 사용할 수 있나요?

장비 상태, 저장 에너지 수준 및 승인된 작업 절차가 허용하는 경우에만 사용할 수 있습니다. 방전 시간이 지났다고 추정되는 것만으로 직접 방전 기능을 적용해서는 안 됩니다.

저항 방전봉과 저항·직접 방전봉의 차이는 무엇인가요?

저항 방전봉은 지정된 전류 제한 방전 기능을 제공합니다. 저항·직접 방전봉은 저항 방전 기능과 직접 방전 기능을 결합합니다. 올바른 선택은 장비와 필요한 방전 절차에 따라 달라집니다.

콘덴서 뱅크에 방전봉을 사용할 수 있나요?

저항, 에너지 내량, 전압 정격 및 연결 설계가 장비에 적합한 경우 지정된 콘덴서 뱅크 용도에 사용할 수 있습니다. 사용 전에 적합성을 확인해야 합니다.

고전압 케이블에 사용할 수 있나요?

제품의 정격과 연결부가 적합한 승인된 케이블 방전 용도에 사용할 수 있습니다. 케이블 전압, 저장 에너지 및 필요한 유지보수 절차를 고려해야 합니다.

적합한 저항값은 어떻게 선정하나요?

저항값은 장비 전압, 정전용량, 저장 에너지, 허용 방전 전류 및 저항기의 에너지 내량에 따라 달라집니다. 해당 값은 장비 설계 또는 승인된 프로젝트 엔지니어링 요구사항을 따라야 합니다.

모든 방전봉의 전압 정격은 동일한가요?

아닙니다. 적용 전압과 절연 구성은 선택한 모델과 관련 기술 데이터에 따라 달라집니다. 모든 방전봉을 서로 대체할 수 있다고 가정하지 마십시오.

방전봉이 휴대용 접지 세트를 대체할 수 있나요?

항상 그런 것은 아닙니다. 방전봉은 방전 기능을 기준으로 선정합니다. 휴대용 접지 세트는 지정된 임시 보호 접지 및 단락 작업을 위해 설계되었습니다. 필요한 장비는 작업 절차에 따라 결정해야 합니다.

봉 길이와 접지선 길이를 맞춤 제작할 수 있나요?

제공 가능한 제품 설계에 따라 프로젝트별 길이와 연결 요구사항을 검토할 수 있습니다. 절연 또는 전기 성능에 영향을 미치는 변경은 기술적 확인이 필요합니다.

구매자는 어떤 문서를 요청해야 하나요?

프로젝트에 따라 기술 데이터시트, 승인 도면, 저항 확인 자료, 절연 시험 문서, 해당 성능 기록 및 합의된 기타 검사 문서를 요청하십시오.

저항·직접 방전봉 세부 정보 및 가격 문의

콘덴서 뱅크, 고전압 케이블, 전기 시험, 변전소 또는 유틸리티 유지보수 프로젝트에 사용할 저항·직접 방전봉을 찾고 있다면, 기술 검토를 위해 장비 및 방전 요구사항을 JINPOWER에 보내 주십시오.

장비 전압, AC/DC 용도, 장비 유형, 가능한 경우 저장 에너지 정보, 필요한 방전 기능, 저항 요구사항, 봉 길이, 접지선 구성, 수량 및 적용 프로젝트 사양을 제공해 주십시오.

그러면 JINPOWER가 요청된 제품 구성을 검토하고 견적 및 주문 확인 전에 필요한 기술 정보와 문서를 안내할 수 있습니다.
