製品の特長

• 抵抗放電機能と直接放電機能を組み合わせています
• 抵抗素子により、初期放電電流を制限します
• 指定された高電圧機器の放電用途向けに設計されています
• 電気接触ヘッドを備えた絶縁操作ロッド
• 選択した構成に応じた接地線およびクランプ
• 機器メーカーの承認および現場手順に従うことを条件として、蓄積された電気エネルギーを伴う用途に適しています
• プロジェクト用途に合わせて、ロッド長、抵抗要件、接続設計を検討できます
• 注文承認前に、技術構成および必要な検査書類を確認します

主な技術仕様

以下の表は、製品選定に関する主な技術パラメータを示しています。正確な電気定格、寸法、部品仕様は、選択したモデルおよび承認済みの技術文書によって異なります。

機器の電圧だけでは、放電ロッドを選定できません。購入者は、蓄積エネルギー、放電要件、機器の接続構成に関する情報も提示してください。用途への適合性を承認する前に、正確な定格を確認する必要があります。

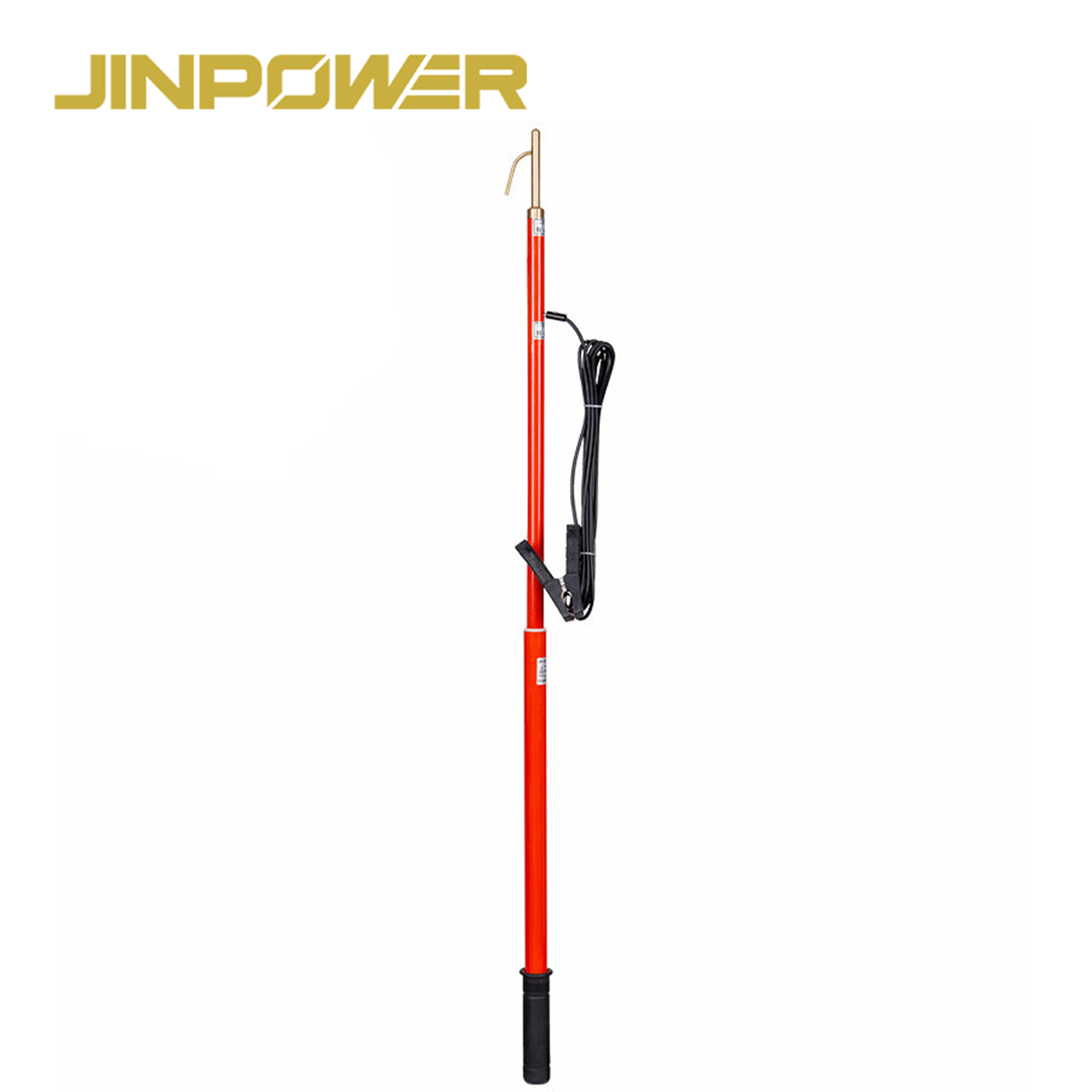

製品構成と主な部品

抵抗・直接放電ロッドは、絶縁操作部、電気接触部品、および必要な放電接続部を組み合わせた製品です。実際の内部構成は、製品仕様によって異なります。

絶縁ロッド

絶縁ロッドは、承認済みの作業手順で求められる離隔を保ちながら、放電接触ヘッドを所定の位置に配置するための操作部です。

ロッド全長と有効絶縁長は、機器電圧、接続箇所へのアクセス性、および適用される電気安全要件に応じて選定してください。

ロッドが長ければ電気定格が高くなるとは限りません。絶縁性能は、実際の製品の仕様および試験書類によって裏付けられている必要があります。

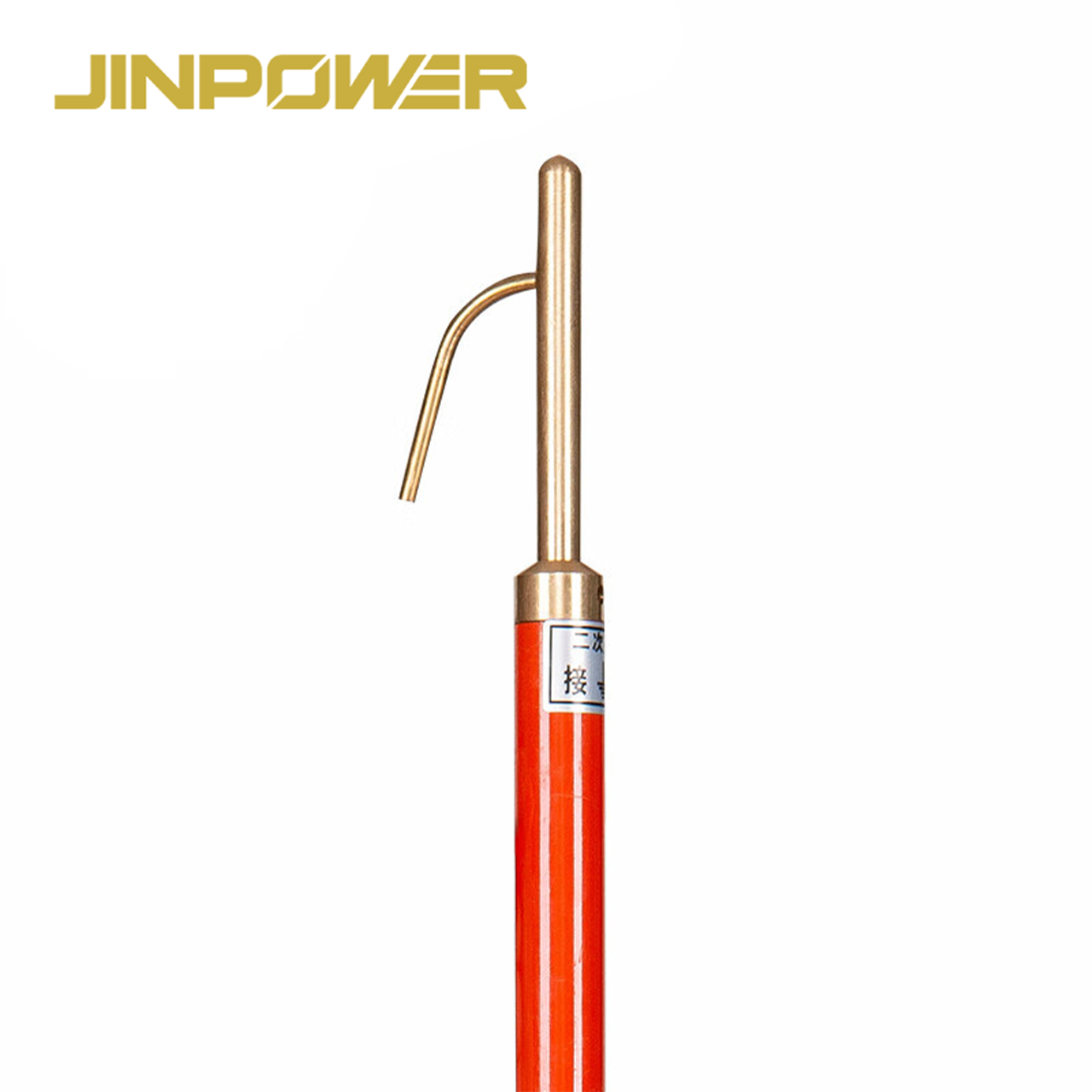

接触ヘッド

接触ヘッドは、電気機器との所定の接続インターフェースを提供します。形状および接続方式は、指定された機器の接触箇所に適合している必要があります。

特殊な端子や接続箇所を備えた機器の場合は、必要な接触ヘッド構成を検討できるよう、図面または写真をお送りください。

抵抗素子

抵抗素子は、抵抗放電機能の主要部品です。抵抗値と機器の電気的条件に応じて、放電電流を制限します。

適合性の評価では、抵抗値だけでなく、抵抗器に適切なエネルギー定格と、用途に応じた放電耐量があるかも確認する必要があります。

直接放電経路

直接放電機能は、抵抗放電時に使用する電流制限抵抗を介さない導電性接続経路を提供します。

2つの放電機能の正確な構成は、製品の承認済み技術図面で確認してください。納入モデルを確認せずに、特定のスイッチ、接点の順序、または内部回路構成を想定しないでください。

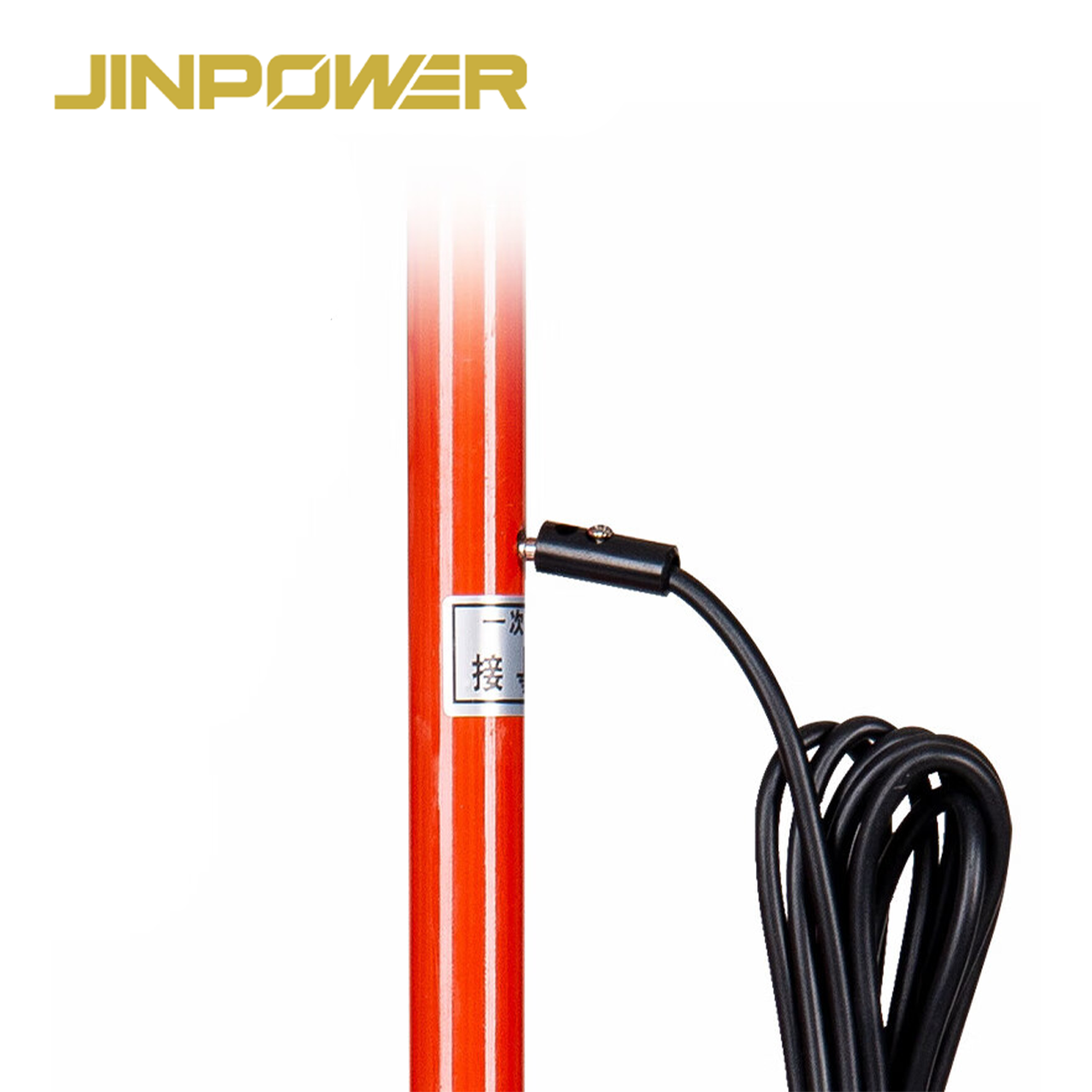

接地線

接地線は、指定された接地点への導電性接続を提供します。材質、断面積、長さ、接続方式は、選択した製品および電気的負荷に適合している必要があります。

接地クランプ

接地クランプは、指定された接地接続箇所とのインターフェースとなります。

クランプの寸法、材質、適合性は、注文前に確認してください。接続箇所に合わないクランプは、放電ロッド本体が適切であっても、プロジェクトで使用できない原因となります。

抵抗・直接放電はどのように機能しますか？

本製品は、承認済みの放電手順における異なる段階で使用することを想定した、2つの電気的機能を組み合わせています。それぞれの目的は異なるため、相互に代替できるものとして扱わないでください。

抵抗放電：初期放電電流の制限

容量性素子を含む電気機器には、電源を切り離した後もエネルギーが残留する場合があります。充電された部品を適切な評価なしに低抵抗経路へ直接接続すると、初期放電電流が大きくなるおそれがあります。

抵抗放電機能では、所定の放電経路に抵抗素子を配置します。これにより、回路条件に応じて電流を制限し、蓄積エネルギーをより制御された方法で減少させます。

実際の放電挙動は、次のような複数の要因によって異なります。

• 機器の初期電圧
• 蓄積された電気エネルギー
• 機器の静電容量
• 抵抗値
• 抵抗器のエネルギー定格
• 放電回路の構成

抵抗は、想定する電気的負荷に応じて選定する必要があります。抵抗器が内蔵されているというだけで、放電ロッドが用途に適合すると判断しないでください。

直接放電：承認済みの放電手順を完了

直接放電機能は、承認済みの放電または接地手順の後続段階で使用する、低抵抗の導電経路を提供します。

ただし、一定時間が経過したという理由だけで直接放電を行ってはなりません。適用される機器固有の手順に基づき、直接接地を安全に行えるレベルまで蓄積エネルギーを低下させる必要があります。

直接放電機能を使用できる条件は、機器メーカーの指示、関連する電気安全要件、承認済みの現場手順に基づき、資格を有する電気作業者が定める必要があります。

2つの機能を組み合わせる理由

2機能を備えた放電ロッドは、電流を制限する抵抗放電機能と直接放電機能を、1つの製品構成にまとめています。

選定したロッドが機器の定格に適合し、放電方式が適切に設計されている場合、作業手順で両方の機能が必要となる用途に役立ちます。

本製品は、あらゆる高電圧機器に使用できる汎用放電工具ではありません。適合性は、実際の電気的条件および承認済みの技術仕様によって決まります。

抵抗・直接放電ロッドと抵抗放電ロッドの比較

JINPOWERは、抵抗放電ロッドと抵抗・直接放電ロッドを提供しています。主な違いは、製品構成で利用できる放電機能の数です。

いずれかの製品がすべての用途において自動的に優れているわけではありません。選定は、機器の種類、電気的負荷、必要な放電方式、現場の作業手順によって異なります。

プロジェクトで制御された抵抗放電のみが必要な場合は、抵抗放電ロッドをご覧ください。

主な用途

コンデンサバンク

コンデンサバンクには、切り離し後も大きな電気エネルギーが残留することがあります。そのため、接地や保守作業を行う前に、制御された放電構成が必要となる設備もあります。

こうした用途では、機器の静電容量、電圧、蓄積エネルギーが重要な選定パラメータです。放電ロッドの抵抗器のエネルギー容量および承認済みの操作構成は、用途に適合している必要があります。

高電圧ケーブル

高電圧ケーブルは、隔離後も容量性電荷が残留する場合があります。適切な放電構成は、ケーブルシステム、試験履歴、接続箇所へのアクセス性、承認済みの保守手順によって異なります。

ロッドを選定する前に、ケーブル電圧、関連する蓄積エネルギー条件、指定された放電接続箇所を確認してください。

GISおよび開閉装置

GISおよび開閉装置の一部の保守・試験用途では、残留電荷の管理が必要となる場合があります。

機器メーカーが適切なアクセス可能な接続箇所を設け、想定する手順を承認している場合に限り、放電工具を検討してください。本製品は、インターロックを回避したり、密閉された区画や充電中の区画にアクセスしたりするためのものではありません。

高電圧試験装置

高電圧試験装置および接続された試験対象物には、試験完了後も蓄積エネルギーが残る場合があります。

適切な放電工具は、試験システムで承認されたエネルギー放出手順の一部となる場合があります。必要な抵抗、エネルギー容量、接続構成は、試験装置および試験対象物の電気的特性に適合している必要があります。

変電所の電気設備

変電所の保守チームは、電気エネルギーが蓄積される特定の機器に対し、制御された放電工具を必要とする場合があります。

調達前に用途を特定してください。「変電所用」といった一般的な説明だけでは、電気的な適合性を判断できません。

適切な抵抗・直接放電ロッドの選び方

1. 機器電圧を確認する

系統または機器の電圧を提示し、想定する用途がAC、DC、または特定の高電圧試験構成のいずれに該当するかを明記してください。

選択する絶縁ロッドおよび放電部品は、適用電圧と運転条件に適合している必要があります。

2. 機器の種類を特定する

コンデンサバンク、高電圧ケーブル、開閉装置、GIS設備、試験対象物、またはその他の特定された機器のうち、どの機器で工具を使用するかをお知らせください。

公称電圧定格が同程度でも、機器によって蓄積エネルギーの特性は大きく異なる場合があります。

3. 蓄積エネルギー要件を確認する

入手可能な場合は、機器の静電容量、初期電圧、蓄積エネルギーデータ、および機器メーカーまたはプロジェクトエンジニアが指定する放電負荷要件を提示してください。

これらの情報は、抵抗素子および工具全体の構成が用途に適合するかどうかの判断に役立ちます。

4. 抵抗値とエネルギー定格を確認する

抵抗値は重要なパラメータですが、抵抗器のエネルギー容量、許容放電負荷、想定される電気的条件とあわせて確認する必要があります。

プロジェクトで抵抗値やその他の放電パラメータがすでに指定されている場合は、RFQに記載してください。

5. 2機能の設計を確認する

選択した製品で抵抗放電機能と直接放電機能がどのように実現されているかを確認してください。実際の回路構成と接続インターフェースは、承認済みの技術資料に記載されている必要があります。

すべての2機能放電ロッドで同じ内部接続や操作機構が採用されていると想定しないでください。

6. ロッド長と絶縁部を選定する

必要なロッド全長、有効絶縁長、機器のアクセス箇所に関する情報を提示してください。

これらの寸法は、用途に関する承認済みの電気安全要件および作業距離要件に適合させる必要があります。

7. 接地線とクランプの適合性を確認する

接地線の長さ、導体の要件、現場で使用できる接地接続の種類を指定してください。

クランプおよびケーブルの構成は、製品の電気的負荷と想定される接続箇所の両方に適合している必要があります。

8. 必要な技術書類を確認する

電力会社およびEPCの調達では、見積もりおよび注文承認の前に必要となる技術書類を確認してください。

必要書類には、承認図、技術データシート、抵抗値確認書、絶縁部の試験書類、その他適用される検査記録が含まれる場合があります。

放電ロッドと可搬式接地・短絡装置の比較

放電ロッドと可搬式接地セットは、同じ電気安全プロセスで使用される場合がありますが、それぞれの機能は異なります。

直接放電機能があるからといって、そのロッドが完全な仮設保護接地装置として定格されているとは限りません。

完全な仮設接地・短絡システムがプロジェクトで必要な場合は、可搬式接地・短絡セットをご覧ください。

電気安全および用途に関する要件

抵抗放電工具および直接放電工具は、訓練を受けた権限のある電気作業者が使用することを想定しています。実際の手順は、機器の状態、電気的危険性の評価、承認済みの保守または試験指示に基づいて決定する必要があります。

本製品の評価にあたっては、いくつかの重要な区別があります。

機器の隔離と電圧確認

電源を切り離しただけでは、電気機器が安全であることの証明にはなりません。隔離、電圧確認、その他必要な措置は、適用される現場手順に従って実施する必要があります。

別途電圧検出器が必要な場合は、適切な機器と承認済みの確認方法を使用してください。高電圧検出器の製品群をご覧ください。

蓄積された電気エネルギー

コンデンサ、ケーブル、および一部の高電圧試験対象物には、切り離した後も大きな電気エネルギーが残留する場合があります。

必要な放電方法では、機器の蓄積エネルギーと固有の電気的挙動を考慮する必要があります。残留電圧や再発する電圧は、機器メーカーおよび現場の承認済み手順に従って管理してください。

直接放電が常に安全とは限らない

直接放電経路が利用できるからといって、直ちに、あるいはあらゆる電気的条件下で使用できるわけではありません。

OSHA 29 CFR 1910.269(o)(4)(v)が適用される高電圧試験作業では、大静電容量の機器を直接接地する前に、利用可能なエネルギーに対応した定格の抵抗器を介して放電する必要があります。また、直接接地が認められるのは、蓄積エネルギーが安全なレベルまで低下した後に限られます。

これは用途固有の安全要件であり、すべての放電ロッドや電気設備に共通する操作指示ではありません。

仮設保護接地

残留エネルギーの放電と仮設保護接地の設置は、関連する機能ですが別個のものです。作業に定格を有する可搬式接地・短絡システムが必要な場合は、その機器を個別に選定し、適合性を確認してください。

適用規格と技術文書

放電ロッドに適用される技術要件は、製品設計、想定用途、プロジェクト仕様によって異なります。

すべての絶縁操作ロッドや放電工具が、特定のIEC規格または国家規格に自動的に適合していると見なさないでください。

放電機能と蓄積エネルギー要件

選定する製品には、抵抗、エネルギー容量、適用電圧、絶縁、関連する放電構成を評価するために十分な技術情報が必要です。

用途によっては、プロジェクト固有の電気試験または独立した検証が必要になる場合があります。

IEC 61230と可搬式接地装置

IEC 61230は、仮設接地または接地・短絡用の可搬式装置を対象としています。すべての抵抗・直接放電ロッドに対する認証として自動的に表示すべきではありません。

プロジェクトに別個の可搬式接地装置が含まれる場合は、その装置の実際の設計および適用範囲に基づき、適用規格、短絡定格、裏付け書類を確認する必要があります。

プロジェクト固有の適合性

電力会社またはEPCプロジェクトで国家規格、電気試験方法、検査要件、第三者認証が指定されている場合は、正確な要件をRFQに記載してください。

適合性に関する記載は、実際に納入する製品および構成の書類によって裏付ける必要があります。

試験と品質確認

2機能放電ロッドでは、技術受け入れ時に抵抗放電構成と直接放電構成の両方を考慮する必要があります。

工場検査・試験計画の詳細は、注文製品およびプロジェクト要件に応じて合意する必要があります。

外観検査と基本的な抵抗測定だけでは、高電圧放電工具の電気的適合性全体を確認できません。指定されている場合は、適用される試験要件に従って絶縁性能および機能性能を評価する必要があります。

点検、保管、保守

放電工具は、メーカーの指示および電気設備の承認済み機器管理手順に従って点検・保守してください。

絶縁ロッドの状態

ロッドに、適合性に影響する可能性のある目視可能な亀裂、機械的損傷、汚染、水分、表面劣化がないか点検してください。

接触部品と接続部品

接触ヘッド、接地線、クランプ、目視できる接続部品がそろっており、明らかな損傷や緩みがないことを確認してください。

抵抗と電気的状態

選択した製品に必要な点検・試験スケジュールに従ってください。抵抗器の損傷が疑われる場合、異常な電気的状態がある場合、または試験に不合格となった場合は、資格を有する担当者による評価を受けてください。

保管

説明書に従い、放電ロッドを清潔で乾燥した保護された場所に保管してください。絶縁部や電気部品を損傷するおそれのある機械的衝撃、汚染、環境条件を避けてください。

工具の電気的完全性または機械的状態に疑いがある場合は、適用手順に基づく評価が完了するまで通常使用から外してください。

購入者向け受け入れチェックリスト

電力会社の入札、EPCプロジェクト、販売代理店からの注文では、製品名だけでなく、実際に承認された構成に基づいて受け入れを判断してください。

プロジェクト構成と調達サポート

JINPOWERは、電力会社、産業用途、プロジェクト向け用途に電気安全機器および接地機器を供給しています。抵抗・直接放電ロッドは、注文承認前に実際の放電要件に照らして技術構成を確認する必要があります。

対応可能な製品設計に応じて、プロジェクト要件には次の項目が含まれる場合があります。

• 用途電圧
• ACまたはDC用途
• 抵抗値
• 放電負荷要件
• 絶縁ロッドの長さ
• 有効絶縁部
• 接触ヘッドの構成
• 接地線の長さ
• 接地クランプの設計
• 製品識別表示およびラベル
• 梱包
• 検査・試験書類

技術的なカスタマイズは、製品設計、適用される安全要件、変更後の電気性能の確認を条件とします。抵抗、絶縁、放電接続の変更を、外観上の変更として扱ってはなりません。

RFQに記載する情報

プロジェクトで特定の放電接続または抵抗器構成が必要な場合は、技術図面または機器仕様書が特に役立ちます。

よくある質問

抵抗・直接放電ロッドとは何ですか？

これは、電流を制限する抵抗放電機能と直接放電機能を1つの製品構成に組み合わせた電気放電工具です。指定された機器および承認済みの放電手順での使用を想定しています。

抵抗放電が必要なのはなぜですか？

容量性素子を含む機器には、隔離後も電気エネルギーが残留する場合があります。適切な抵抗素子は初期放電電流を制限し、制御されたエネルギー放出を可能にします。

直接放電機能はいつ使用できますか？

機器の状態、蓄積エネルギーのレベル、承認済みの操作手順で許可されている場合に限ります。想定した放電時間が経過したという理由だけで、直接放電機能を使用してはなりません。

抵抗放電ロッドと抵抗・直接放電ロッドの違いは何ですか？

抵抗放電ロッドは、指定された電流制限付き放電機能を備えています。抵抗・直接放電ロッドは、抵抗放電機能と直接放電機能を組み合わせています。適切な選択は、機器と必要な放電手順によって異なります。

コンデンサバンクに使用できますか？

抵抗、エネルギー容量、電圧定格、接続設計が機器に適合する場合、指定されたコンデンサバンク用途に適する可能性があります。使用前に適合性を確認してください。

高電圧ケーブルに使用できますか？

製品の定格および接続方式が適切であれば、承認済みのケーブル放電用途に使用できる場合があります。ケーブル電圧、蓄積エネルギー、必要な保守手順を考慮してください。

適切な抵抗値はどのように選定しますか？

抵抗値の選定は、機器電圧、静電容量、蓄積エネルギー、許容放電電流、抵抗器のエネルギー容量によって異なります。機器設計または承認済みのプロジェクトエンジニアリング要件に従って値を決定してください。

すべての放電ロッドは同じ電圧定格ですか？

いいえ。適用電圧と絶縁構成は、選択したモデルおよび裏付けとなる技術データによって異なります。すべての放電ロッドを互換品と見なさないでください。

放電ロッドは可搬式接地セットの代わりになりますか？

必ずしもそうではありません。放電ロッドは放電機能を目的として選定します。可搬式接地セットは、指定された仮設保護接地および短絡作業向けに設計されています。作業手順に基づいて必要な機器を決定してください。

ロッド長や接地線の長さはカスタマイズできますか？

製品設計の範囲内で、プロジェクト固有の長さや接続要件を検討できます。絶縁や電気性能に影響する変更には、技術的な確認が必要です。

購入者はどのような書類を求めるべきですか？

プロジェクトに応じて、技術データシート、承認図、抵抗値確認書、絶縁試験書類、適用される性能記録、その他合意された検査書類を依頼してください。

抵抗・直接放電ロッドの詳細と価格をお問い合わせください

コンデンサバンク、高電圧ケーブル、電気試験、変電所、電力会社の保守プロジェクト向けに抵抗・直接放電ロッドをお探しの場合は、機器および放電要件をJINPOWERまでお知らせください。技術的な確認を行います。

機器電圧、AC/DC用途、機器の種類、入手可能な場合は蓄積エネルギー情報、必要な放電機能、抵抗要件、ロッド長、接地線構成、数量、適用されるプロジェクト仕様をお知らせください。

その後、JINPOWERがご要望の製品構成を確認し、見積もりおよび注文確定前に必要な技術情報と書類についてご案内します。
