Características destacadas del producto

• Función de descarga resistiva para aplicaciones eléctricas específicas
• Elemento resistivo integrado, diseñado para limitar la corriente inicial de descarga
• Varilla aislante de maniobra con cabezal de contacto eléctrico
• Cable de puesta a tierra y pinza según la configuración seleccionada
• Adecuada para aplicaciones específicas en bancos de condensadores, cables de alta tensión, GIS, aparamenta de maniobra y equipos de ensayo
• El valor de resistencia y las características eléctricas se confirman según la especificación del modelo aplicable
• La longitud de la varilla, la del cable de puesta a tierra y la configuración de conexión pueden revisarse según los requisitos del proyecto
• Las especificaciones técnicas y los documentos de inspección aplicables pueden confirmarse antes de la compra de grandes cantidades

Especificaciones técnicas rápidas

La siguiente tabla abarca los parámetros principales para la revisión técnica y la adquisición. Las características eléctricas y dimensiones exactas deben confirmarse con la ficha técnica y el plano aprobados del modelo seleccionado.

Para obtener una cotización precisa, indique el tipo de equipo, la tensión nominal, el valor de resistencia requerido si está especificado, la longitud de la varilla, la longitud del cable de puesta a tierra, la cantidad y los requisitos aplicables del proyecto. Si está disponible, incluya la capacitancia del equipo o la información sobre la energía almacenada para que pueda revisarse la capacidad de descarga requerida.

¿Cómo funciona la descarga resistiva?

Los equipos eléctricos que contienen elementos capacitivos pueden conservar energía almacenada después de desconectarse de la alimentación. Esto puede ocurrir en bancos de condensadores, cables de alta tensión y determinadas configuraciones de ensayo eléctrico.

Una varilla de descarga resistiva utiliza un elemento de resistencia en la trayectoria de descarga prevista. La resistencia limita la corriente según las condiciones eléctricas, lo que permite que la carga residual disminuya de manera controlada cuando la herramienta se selecciona y utiliza correctamente.

1. Contacto con el punto designado del equipo

El cabezal de contacto proporciona la interfaz eléctrica prevista con el equipo que se va a descargar. Su diseño debe ser compatible con el punto de contacto designado y la aplicación aprobada.

La varilla debe utilizarse únicamente conforme al procedimiento de seguridad eléctrica aplicable. Antes de la operación de descarga, deben confirmarse la compatibilidad del producto, el aislamiento del equipo y la verificación de tensión requerida.

2. Limitación de corriente mediante el elemento resistivo

Una vez establecida la trayectoria de descarga prevista, el elemento resistivo limita la corriente inicial de descarga. Esto ayuda a evitar la corriente repentina asociada a una conexión no controlada de baja resistencia cuando el equipo aún contiene una cantidad considerable de energía almacenada.

La corriente real depende de la tensión inicial, la resistencia y las condiciones del circuito. El resistor también debe poder soportar la energía asociada a la aplicación prevista.

3. Liberación de la energía eléctrica almacenada

A medida que el equipo se descarga, disminuye la energía almacenada. La velocidad de descarga depende de las características del equipo, el valor de resistencia y la configuración de descarga.

No debe suponerse un tiempo de descarga específico basándose únicamente en el nombre del producto o la tensión nominal. Las condiciones de descarga requeridas deben determinarse según las instrucciones del fabricante del equipo, los requisitos de ingeniería y el procedimiento aprobado en la instalación.

4. Verificación y medidas de seguridad posteriores

La finalización de una operación de descarga resistiva no demuestra por sí sola que sea seguro tocar o trabajar en el equipo. Toda verificación requerida, medida de descarga adicional o puesta a tierra de protección temporal debe realizarse conforme al procedimiento aplicable.

Una varilla de descarga resistiva está destinada a la función de descarga especificada. No debe considerarse automáticamente un sustituto de un sistema completo portátil de puesta a tierra y cortocircuito.

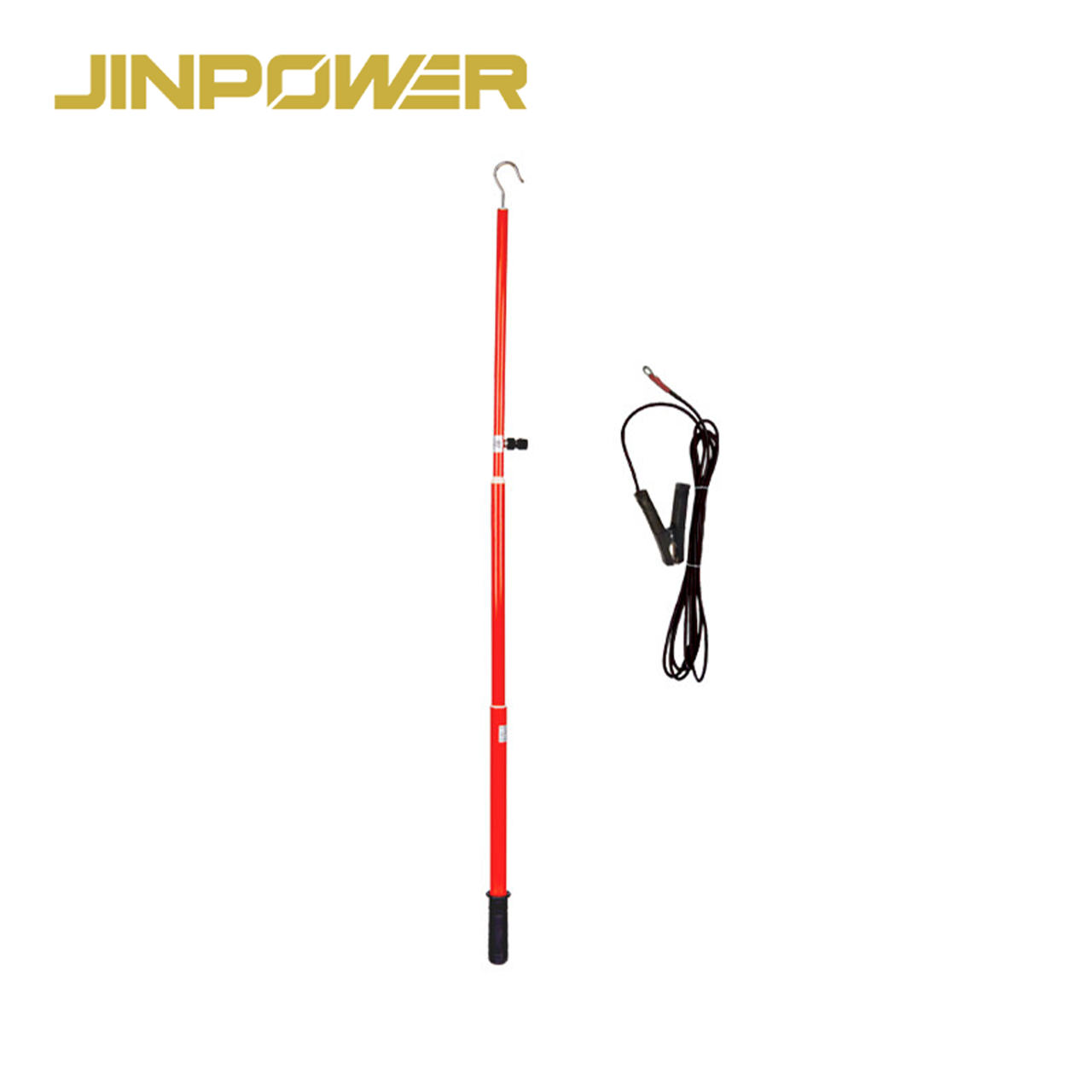

Componentes principales de una varilla de descarga resistiva

La configuración del producto incluye los componentes necesarios para la función de descarga resistiva prevista. Los compradores deben confirmar el diseño y las dimensiones reales de los componentes con el plano técnico del modelo seleccionado.

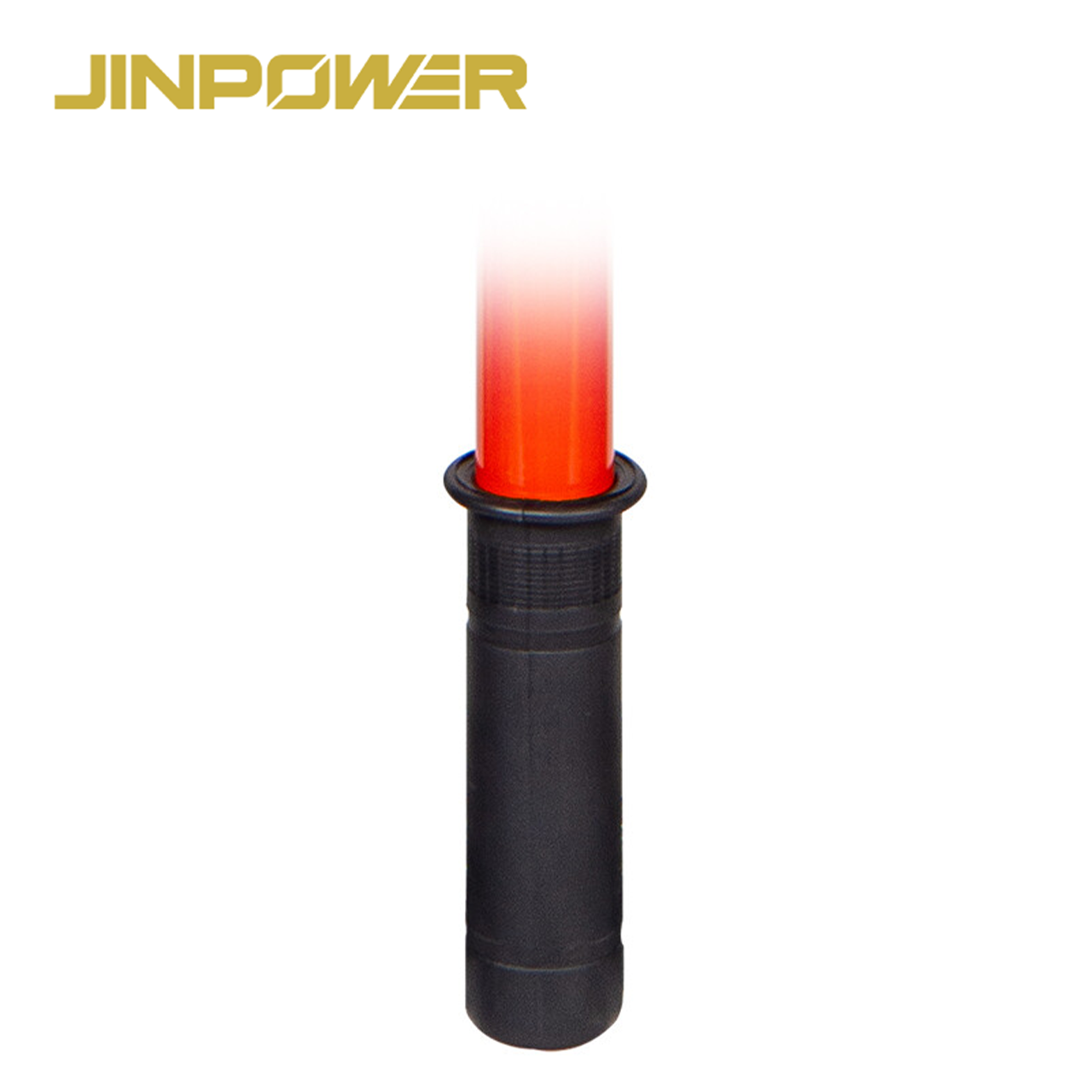

Varilla aislante

La varilla aislante proporciona la sección de maniobra utilizada para colocar el cabezal de contacto, manteniendo la separación requerida entre el operador y el punto de contacto eléctrico.

La longitud de la varilla y la longitud aislante efectiva deben seleccionarse según el equipo, la disposición de trabajo y los requisitos de seguridad eléctrica aplicables. La longitud total de la varilla por sí sola no determina la tensión soportada del aislamiento del producto.

Cabezal de contacto

El cabezal de contacto proporciona la interfaz eléctrica con el punto designado del equipo. Su forma y dimensiones deben ser compatibles con la disposición de conexión prevista.

Para equipos específicos de un proyecto, los compradores deben proporcionar, cuando estén disponibles, los planos de conexión o las dimensiones de la interfaz. Esto ayuda a confirmar la compatibilidad antes de la producción o la aprobación del pedido.

Elemento resistivo

El elemento resistivo es el componente clave que distingue una varilla de descarga resistiva de una herramienta de descarga directa simple. Limita la corriente de descarga según sus características eléctricas y las condiciones del equipo.

El valor de resistencia, la tolerancia y la capacidad energética deben evaluarse conjuntamente. Un resistor con el valor de resistencia correcto puede seguir siendo inadecuado si su potencia energética o capacidad de descarga no se ajusta a la aplicación.

Cable de puesta a tierra

El cable de puesta a tierra proporciona la conexión conductora hacia el punto de tierra designado como parte de la configuración de descarga.

La longitud del cable, las especificaciones del conductor y los detalles de conexión deben ajustarse al producto seleccionado y a la aplicación prevista. La longitud de cable personalizada debe confirmarse junto con los requisitos eléctricos aplicables.

Pinza de puesta a tierra

La pinza de puesta a tierra conecta el cable al punto de tierra especificado. Sus dimensiones y método de conexión deben ser compatibles con la interfaz prevista.

Si su proyecto utiliza un terminal de tierra o una disposición de conexión específicos, proporcione las dimensiones o el plano correspondiente durante la fase de consulta.

Aplicaciones típicas de las varillas de descarga resistiva

Bancos de condensadores

Los bancos de condensadores pueden conservar energía eléctrica almacenada después de desconectarse. Puede ser necesaria una configuración de descarga resistiva adecuada antes de realizar tareas de mantenimiento u otros trabajos aprobados.

La selección debe tener en cuenta la tensión inicial, la capacitancia, la energía almacenada, las condiciones de descarga requeridas y la capacidad energética del resistor. Una descripción de uso general no basta para determinar la idoneidad para un banco de condensadores concreto.

Cables de alta tensión

Los cables de alta tensión pueden conservar carga capacitiva después de su aislamiento. El método de descarga adecuado depende del sistema de cables, las características eléctricas, los puntos de conexión y el procedimiento de mantenimiento aprobado.

Antes de seleccionar una varilla de descarga, confirme la tensión del cable, las condiciones pertinentes de energía almacenada y la configuración de descarga requerida con el equipo de ingeniería responsable.

GIS y aparamenta de maniobra

Determinadas aplicaciones de aparamenta aislada en gas (GIS) y de aparamenta convencional pueden requerir la gestión de la carga residual durante las tareas de mantenimiento o ensayo.

El producto solo debe utilizarse cuando el fabricante del equipo permita la aplicación y proporcione un punto de conexión adecuado. Su idoneidad debe confirmarse según la configuración del equipo y el procedimiento aprobado.

Equipos de ensayo de alta tensión

Algunos equipos de ensayo de alta tensión y los objetos de prueba conectados pueden conservar energía eléctrica después del ensayo. Una herramienta de descarga resistiva adecuada puede formar parte del proceso aprobado de liberación de energía.

La resistencia requerida, la capacidad energética y la configuración de conexión deben ser adecuadas para el objeto de prueba y las condiciones eléctricas implicadas.

Mantenimiento de subestaciones

Los procedimientos de mantenimiento de subestaciones pueden implicar equipos que conservan energía eléctrica residual después del aislamiento. Una varilla de descarga resistiva puede ser adecuada para aplicaciones específicas cuando las características nominales del producto y el diseño de conexión cumplen los requisitos.

El tipo exacto de equipo y los requisitos de descarga deben identificarse antes de la adquisición, en lugar de suponer que un único modelo es adecuado para todas las aplicaciones en subestaciones.

Varilla de descarga resistiva frente a varilla de descarga resistiva y directa

JINPOWER ofrece varillas de descarga resistiva y varillas de descarga resistiva y directa. Aunque los productos están relacionados, responden a requisitos funcionales diferentes y deben especificarse por separado.

Ninguno de los productos es automáticamente adecuado para todas las aplicaciones de alta tensión. La elección correcta depende del equipo, las condiciones de energía almacenada, el método de descarga requerido y el procedimiento operativo aprobado.

Si su proyecto requiere específicamente las funciones de descarga resistiva y directa, consulte nuestraVarilla de descarga resistiva y directa.

Cómo elegir la varilla de descarga resistiva adecuada

1. Confirme la tensión del equipo

Empiece por identificar la tensión nominal del equipo y las condiciones reales de la aplicación. Cuando corresponda, especifique si la aplicación implica corriente alterna (AC), corriente continua (DC) o una configuración de ensayo de alta tensión específica.

El producto seleccionado debe contar con una clasificación eléctrica y una configuración de aislamiento adecuadas. No determine su idoneidad basándose únicamente en la longitud o el aspecto de la varilla.

2. Identifique el tipo de equipo

Especifique si la varilla se utilizará para un banco de condensadores, un cable de alta tensión, GIS, aparamenta de maniobra, equipos de ensayo u otra aplicación.

Distintos equipos pueden conservar cantidades diferentes de energía incluso cuando sus tensiones nominales son similares. El tipo de equipo ayuda a determinar qué información técnica se necesita para la selección.

3. Confirme los requisitos de resistencia

Si su proyecto especifica un valor de resistencia o una tolerancia, inclúyalos en la solicitud de cotización (RFQ). Si el valor aún no se ha determinado, proporcione las características del equipo y los requisitos de ingeniería aplicables para su revisión técnica.

El valor de resistencia no debe seleccionarse de forma aislada. Debe evaluarse junto con la tensión inicial, la corriente de descarga, la energía almacenada y la capacidad energética del resistor.

4. Revise la energía almacenada y la capacidad de descarga requerida

En equipos con elementos capacitivos, la energía almacenada es un factor importante para determinar la capacidad de descarga requerida.

Cuando esté disponible, proporcione la capacitancia, la tensión inicial, los datos de energía almacenada y las condiciones de descarga requeridas. Estos detalles ayudan a determinar si el elemento resistivo seleccionado es adecuado para la aplicación.

5. Confirme la longitud de la varilla y de la sección aislante

Especifique la longitud total requerida de la varilla y la longitud aislante efectiva. Las dimensiones deben ser adecuadas para el punto de acceso al equipo y los requisitos operativos aplicables.

Si el proyecto especifica dimensiones concretas, proporcione el plano o la especificación técnica correspondiente para su revisión.

6. Adapte el cable de puesta a tierra y la pinza

Confirme la longitud requerida del cable de puesta a tierra, las especificaciones del conductor y la conexión de la pinza. La disposición completa de conexión debe ser compatible con el equipo previsto y el punto de tierra.

Para interfaces no estándar, incluya las dimensiones de conexión o los planos en la consulta para reducir problemas de compatibilidad antes del pedido.

7. Confirme los requisitos de ensayo y documentación

Antes de realizar una compra de grandes cantidades, identifique la ficha técnica, el plano, la verificación de resistencia, la documentación aplicable de los ensayos de aislamiento y otros registros de inspección específicos del proyecto que se requieran.

Confirme qué documentos están disponibles para el modelo seleccionado concreto, en lugar de suponer que todas las configuraciones del producto cuentan con la misma cobertura de ensayos.

Ensayos y verificación de calidad

En las herramientas de mantenimiento eléctrico, la verificación de calidad debe abarcar la configuración del producto y los requisitos técnicos pertinentes para la aplicación prevista. El aspecto por sí solo no demuestra la idoneidad eléctrica.

Según el modelo seleccionado y el plan de inspección acordado, los siguientes elementos pueden ser pertinentes para la aceptación del producto.

Comprobaciones de especificaciones eléctricas

• Valor de resistencia y tolerancia según la especificación aprobada
• Requisitos aplicables de tensión y de la aplicación eléctrica
• Capacidad energética del resistor y capacidad de descarga especificada
• Correspondencia entre el diseño aprobado y la configuración suministrada
• Registros de rendimiento eléctrico aplicables, cuando se requieran

Comprobaciones mecánicas y dimensionales

• Longitud total de la varilla y sección aislante efectiva
• Dimensiones del cabezal de contacto y configuración de conexión
• Longitud del cable de puesta a tierra y detalles especificados del conductor
• Tipo de pinza de puesta a tierra y compatibilidad de conexión
• Estado de la superficie y daños mecánicos visibles
• Identificación del producto y marcados requeridos

Documentación de ensayos de aislamiento y eléctricos

Cuando lo exijan la especificación del producto o el proyecto, confirme los ensayos de aislamiento aplicables, las mediciones de resistencia y otras verificaciones del rendimiento eléctrico. El método de ensayo y los criterios de aceptación deben corresponder al producto real y al uso previsto.

Una medición básica de resistencia o una inspección visual, por sí solas, no demuestran la idoneidad eléctrica completa de una herramienta de descarga de alta tensión.

Documentación técnica

Según el pedido, la documentación pertinente puede incluir una ficha técnica, un plano aprobado, la verificación de resistencia, los registros aplicables de ensayos de aislamiento y otros documentos de inspección acordados.

Si un proyecto de una empresa de servicios públicos o de EPC requiere una norma específica o una verificación por terceros, indique el requisito antes de confirmar el pedido para poder revisar su aplicabilidad y la documentación correspondiente.

Requisitos de seguridad para aplicaciones de descarga resistiva

Una varilla de descarga resistiva está destinada al uso por parte de personal eléctrico capacitado y autorizado. La selección y el funcionamiento del producto deben ajustarse a las instrucciones del fabricante del equipo, los requisitos de seguridad eléctrica aplicables y el procedimiento aprobado en la instalación.

Aislamiento y verificación de tensión

La desconexión por sí sola no demuestra que el equipo sea seguro. Antes de continuar con el trabajo correspondiente, deben completarse el aislamiento requerido y la verificación de tensión mediante el procedimiento aprobado y equipos adecuados.

Cuando se requiera detectar tensión, consulte nuestra gama deDetectores de alta tensión para conocer los equipos de seguridad eléctrica relacionados.

Energía almacenada y condiciones de descarga

Los equipos pueden conservar energía eléctrica después del aislamiento. El método de descarga requerido debe tener en cuenta las características reales del equipo y el procedimiento aprobado.

No suponga que un tiempo de espera fijo o la presencia de un elemento resistivo garantizan la liberación de toda la energía almacenada. Toda verificación requerida y las medidas de seguridad posteriores deben ajustarse a las instrucciones aplicables.

La descarga y la puesta a tierra de protección son funciones diferentes

Una herramienta de descarga resistiva libera la energía eléctrica residual a través de su trayectoria de resistencia especificada. Los equipos de puesta a tierra de protección temporal y cortocircuito cumplen una función distinta y deben seleccionarse según sus propias características eléctricas y la aplicación prevista.

Una varilla de descarga resistiva no debe considerarse automáticamente un sustituto de un conjunto portátil certificado de puesta a tierra y cortocircuito.

Productos relacionados de puesta a tierra y seguridad eléctrica

Según los requisitos de su proyecto, también puede necesitar equipos de puesta a tierra relacionados o una varilla de descarga con una configuración funcional diferente.

• Varilla de descarga resistiva y directa — para proyectos que requieren ambas funciones de descarga en la configuración seleccionada.
• Cable de puesta a tierra — para proyectos que requieren un cable de puesta a tierra o un componente de cable con especificaciones determinadas.
• Conjunto portátil de puesta a tierra y cortocircuito — para aplicaciones específicas de puesta a tierra de protección temporal y cortocircuito.
• Detector de alta tensión — para la verificación de tensión como parte de un procedimiento aprobado de seguridad eléctrica.

¿Qué debe incluir en su RFQ?

Proporcionar información técnica completa en la fase de consulta ayuda a reducir las lagunas en las especificaciones, las revisiones de cotizaciones y los problemas de compatibilidad del producto.

Si su proyecto cuenta con una especificación existente de la herramienta de descarga o un plano de conexión, inclúyalo en la consulta. Esto ayuda al equipo técnico a revisar con mayor precisión la configuración requerida.

Preguntas frecuentes

¿Qué es una varilla de descarga resistiva?

Una varilla de descarga resistiva es una herramienta de descarga eléctrica que utiliza un elemento resistivo para limitar la corriente mientras libera la carga eléctrica residual de equipos específicos. Su idoneidad depende de las características del equipo, las características nominales del producto y el procedimiento operativo aprobado.

¿Por qué una varilla de descarga utiliza un elemento resistivo?

El elemento resistivo limita la corriente inicial de descarga según las condiciones eléctricas. Esto ayuda a reducir los riesgos asociados a una descarga directa no controlada cuando el equipo aún contiene energía almacenada.

¿Para qué equipos puede utilizarse una varilla de descarga resistiva?

Las aplicaciones típicas incluyen bancos de condensadores, cables de alta tensión, GIS, aparamenta de maniobra, subestaciones y equipos de ensayo de alta tensión. Debe confirmarse que el modelo seleccionado sea adecuado para el equipo y los requisitos de descarga específicos.

¿Cómo selecciono el valor de resistencia correcto?

La selección de la resistencia depende de la tensión del equipo, la energía almacenada, las condiciones de descarga requeridas y la capacidad energética del resistor. Siga la especificación aprobada del equipo o los requisitos de ingeniería, en lugar de seleccionar un valor de resistencia basándose únicamente en la tensión.

¿La varilla tiene una tensión nominal universal?

No. La tensión aplicable y la configuración de aislamiento dependen del modelo seleccionado y su documentación técnica. Confirme las características nominales antes de utilizar el producto en una aplicación concreta.

¿Cuál es la diferencia entre una varilla de descarga resistiva y una varilla de descarga resistiva y directa?

Una varilla de descarga resistiva proporciona la función de descarga resistiva especificada. Una varilla de descarga resistiva y directa combina la descarga resistiva con una función adicional de descarga directa. Elija según la aplicación requerida y el procedimiento aprobado para el equipo.

¿Puede una varilla de descarga resistiva sustituir a un conjunto portátil de puesta a tierra?

No automáticamente. Una varilla de descarga está destinada a su función de descarga especificada, mientras que un conjunto portátil de puesta a tierra está diseñado para tareas definidas de puesta a tierra de protección temporal y cortocircuito. El equipo requerido debe determinarse según el procedimiento de seguridad aprobado.

¿Se pueden personalizar la longitud de la varilla y la del cable de puesta a tierra?

Los requisitos de la varilla y del cable de puesta a tierra pueden revisarse según la configuración del producto disponible. Todo cambio que afecte al aislamiento, la resistencia o el rendimiento eléctrico requiere confirmación técnica.

¿Qué documentos debo solicitar antes de comprar grandes cantidades?

Según el proyecto, solicite la ficha técnica, el plano aprobado, la verificación de resistencia, los registros aplicables de ensayos de aislamiento y otros documentos de inspección acordados. Confirme qué documentos están disponibles para el modelo exacto del producto.

¿Qué información se necesita para una cotización?

Indique el tipo de equipo, la tensión nominal, el valor de resistencia requerido si está especificado, la longitud de la varilla, la longitud del cable de puesta a tierra, la cantidad y los requisitos del proyecto. La información sobre energía almacenada y los planos de conexión también son útiles cuando están disponibles.

Solicite información y precios de varillas de descarga resistiva

Si busca varillas de descarga resistiva para bancos de condensadores, sistemas de cables de alta tensión, aparamenta de maniobra, subestaciones o aplicaciones de ensayo eléctrico, envíe a JINPOWER sus requisitos técnicos para su revisión.

Incluya la tensión y el tipo de equipo, el valor de resistencia requerido si está especificado, la longitud de la varilla, la longitud del cable de puesta a tierra, la cantidad y los requisitos aplicables del proyecto. Cuando estén disponibles, proporcione la capacitancia del equipo, la información sobre energía almacenada y el plano de conexión.

JINPOWER puede revisar la configuración solicitada según la documentación disponible del producto y aclarar la información necesaria antes de la cotización y la confirmación del pedido.
