Points forts du produit

• Fonction de décharge résistive pour des applications électriques spécifiées
• Élément résistif intégré, conçu pour limiter le courant de décharge initial
• Perche isolante avec tête de contact électrique
• Câble de mise à la terre et pince selon la configuration sélectionnée
• Convient à certaines applications impliquant des batteries de condensateurs, des câbles haute tension, des GIS, des appareillages de commutation et des essais
• La valeur de résistance et les caractéristiques électriques nominales sont confirmées conformément aux spécifications du modèle concerné
• La longueur de la perche, celle du câble de mise à la terre et la configuration de raccordement peuvent être examinées en fonction des exigences du projet
• Les spécifications techniques et les documents d’inspection applicables peuvent être confirmés avant tout achat en grande quantité

Caractéristiques techniques en bref

Le tableau suivant présente les principaux paramètres à examiner à des fins techniques et d’approvisionnement. Les caractéristiques électriques nominales et les dimensions exactes doivent être vérifiées dans la fiche technique approuvée et le plan du modèle sélectionné.

Pour obtenir un devis précis, veuillez indiquer le type d’équipement, la tension nominale, la valeur de résistance requise si elle est spécifiée, la longueur de la perche, la longueur du câble de mise à la terre, la quantité et les exigences applicables au projet. Si possible, veuillez également fournir la capacité de l’équipement ou les informations relatives à l’énergie stockée afin que les exigences de décharge puissent être évaluées.

Comment fonctionne la décharge résistive ?

Les équipements électriques comportant des éléments capacitifs peuvent conserver de l’énergie stockée après la déconnexion de leur alimentation. Cela peut se produire dans les batteries de condensateurs, les câbles haute tension et certaines configurations d’essais électriques.

Une perche de décharge résistive utilise un élément résistif dans le circuit de décharge prévu. La résistance limite le courant en fonction des conditions électriques et permet de réduire la charge résiduelle de manière contrôlée, à condition que l’outil soit correctement sélectionné et utilisé.

1. Contact avec le point désigné de l’équipement

La tête de contact assure l’interface électrique prévue avec l’équipement à décharger. Sa conception doit être compatible avec le point de contact désigné et l’application approuvée.

La perche doit être utilisée uniquement conformément à la procédure de sécurité électrique applicable. La compatibilité du produit, la mise hors tension de l’équipement et la vérification de tension requise doivent être établies avant l’opération de décharge.

2. Limitation du courant par l’élément résistif

Lorsque le circuit de décharge prévu est établi, l’élément résistif limite le courant de décharge initial. Cela aide à éviter le courant soudain associé à une connexion directe non contrôlée à faible résistance lorsque l’équipement contient encore une quantité importante d’énergie stockée.

Le courant réel dépend de la tension initiale, de la résistance et des conditions du circuit. La résistance doit également pouvoir supporter l’énergie correspondant à l’application prévue.

3. Libération de l’énergie électrique stockée

À mesure que l’équipement se décharge, son énergie stockée diminue. La vitesse de décharge dépend des caractéristiques de l’équipement, de la valeur de résistance et de la configuration de décharge.

Il ne faut pas déduire un temps de décharge précis du seul nom du produit ou de sa tension nominale. Les conditions de décharge requises doivent être déterminées à partir des instructions du fabricant de l’équipement, des exigences d’ingénierie et de la procédure approuvée sur site.

4. Vérification et mesures de sécurité ultérieures

La fin d’une opération de décharge résistive ne prouve pas, à elle seule, que l’équipement peut être touché ou faire l’objet d’une intervention en toute sécurité. Toute vérification requise, mesure de décharge supplémentaire ou mise à la terre temporaire de protection doit être effectuée conformément à la procédure applicable.

Une perche de décharge résistive est destinée à la fonction de décharge spécifiée. Elle ne doit pas être considérée automatiquement comme un remplacement d’un système complet de mise à la terre et de mise en court-circuit portable.

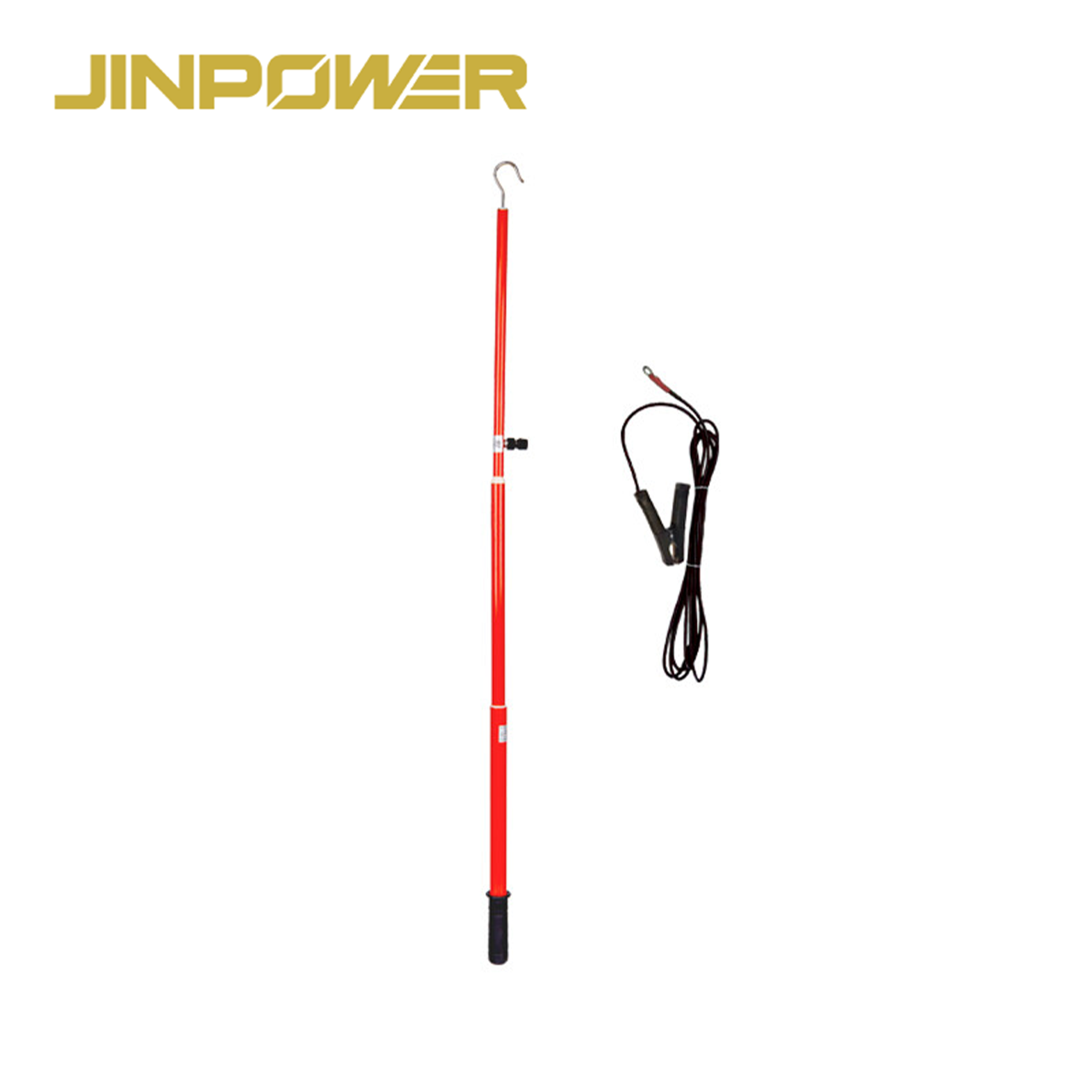

Principaux composants d’une perche de décharge résistive

La configuration du produit comprend les composants requis pour la fonction de décharge résistive prévue. Les acheteurs doivent vérifier la conception réelle des composants et leurs dimensions dans le plan technique du modèle sélectionné.

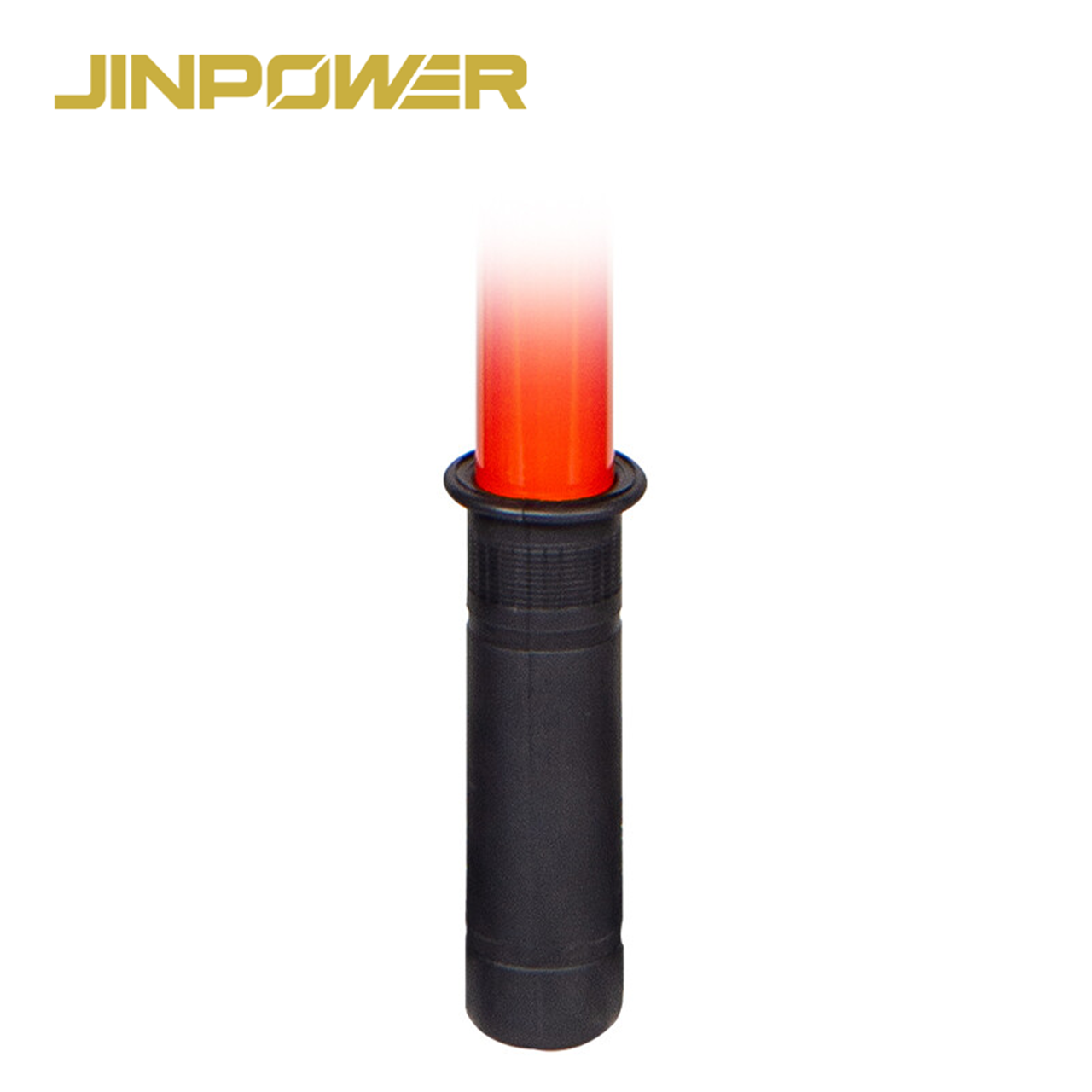

Perche isolante

La perche isolante constitue la partie de manœuvre permettant de positionner la tête de contact tout en maintenant la séparation requise entre l’opérateur et le point de contact électrique.

La longueur de la perche et sa longueur isolante utile doivent être choisies en fonction de l’équipement, de la configuration de travail et des exigences de sécurité électrique applicables. La longueur totale de la perche ne détermine pas à elle seule son niveau d’isolation.

Tête de contact

La tête de contact assure l’interface électrique avec le point désigné de l’équipement. Sa forme et ses dimensions doivent correspondre à la configuration de raccordement prévue.

Pour un équipement spécifique à un projet, les acheteurs doivent fournir, si elles sont disponibles, les plans de raccordement ou les dimensions de l’interface. Cela permet de confirmer la compatibilité avant la production ou l’approbation de la commande.

Élément résistif

L’élément résistif est le composant clé qui distingue une perche de décharge résistive d’un simple outil de décharge directe. Il limite le courant de décharge en fonction de ses caractéristiques électriques et des conditions de l’équipement.

La valeur de résistance, sa tolérance et sa capacité énergétique doivent être évaluées conjointement. Une résistance ayant la valeur appropriée peut néanmoins être inadaptée si sa puissance énergétique ou son régime de décharge ne correspond pas à l’application.

Câble de mise à la terre

Le câble de mise à la terre assure la connexion conductrice au point de terre désigné dans le cadre de la configuration de décharge.

La longueur du câble, les caractéristiques du conducteur et les détails de raccordement doivent correspondre au produit sélectionné et à l’application prévue. Toute longueur de câble personnalisée doit être confirmée en tenant compte des exigences électriques applicables.

Pince de mise à la terre

La pince de mise à la terre relie le câble au point de terre spécifié. Ses dimensions et son mode de raccordement doivent être compatibles avec l’interface prévue.

Si votre projet utilise une borne de terre ou une configuration de raccordement particulière, veuillez fournir les dimensions ou le plan correspondant lors de votre demande.

Applications courantes des perches de décharge résistive

Batteries de condensateurs

Les batteries de condensateurs peuvent conserver de l’énergie électrique stockée après leur déconnexion. Une configuration de décharge résistive adaptée peut être requise avant toute opération de maintenance ou autre intervention approuvée.

La sélection doit tenir compte de la tension initiale, de la capacité, de l’énergie stockée, des conditions de décharge requises et de la capacité énergétique de la résistance. Une description générale ne suffit pas à établir l’adéquation à une batterie de condensateurs donnée.

Câbles haute tension

Les câbles haute tension peuvent conserver une charge capacitive après leur mise hors tension. La méthode de décharge appropriée dépend du système de câbles, des caractéristiques électriques, des points de raccordement et de la procédure de maintenance approuvée.

Avant de sélectionner une perche de décharge, confirmez avec l’équipe d’ingénierie responsable la tension du câble, les conditions pertinentes relatives à l’énergie stockée et la configuration de décharge requise.

GIS et appareillages de commutation

Certaines applications impliquant des appareillages de commutation à isolation gazeuse (GIS) et des appareillages de commutation conventionnels peuvent nécessiter la gestion de charges résiduelles lors des opérations de maintenance ou d’essai.

Le produit ne doit être utilisé que lorsque le fabricant de l’équipement autorise l’application et prévoit un point de raccordement adapté. Son adéquation doit être confirmée au regard de la configuration de l’équipement et de la procédure approuvée.

Équipements d’essai haute tension

Certains équipements d’essai haute tension et objets d’essai raccordés peuvent conserver de l’énergie électrique après les essais. Un outil de décharge résistive adapté peut faire partie du processus approuvé de libération de l’énergie.

La résistance requise, la capacité énergétique et la configuration de raccordement doivent être adaptées à l’objet d’essai et aux conditions électriques concernées.

Maintenance des postes électriques

Les procédures de maintenance des postes électriques peuvent concerner des équipements qui conservent une énergie électrique résiduelle après leur mise hors tension. Une perche de décharge résistive peut convenir à des applications spécifiées, lorsque les caractéristiques nominales du produit et la conception des raccordements répondent aux exigences.

Le type exact d’équipement et les exigences de décharge doivent être déterminés avant l’approvisionnement, plutôt que de supposer qu’un seul modèle convient à toutes les applications en poste électrique.

Perche de décharge résistive vs perche de décharge résistive et directe

JINPOWER propose des perches de décharge résistive ainsi que des perches de décharge résistive et directe. Bien que ces produits soient apparentés, ils répondent à des exigences fonctionnelles différentes et doivent faire l’objet de spécifications distinctes.

Aucun de ces produits ne convient automatiquement à toutes les applications haute tension. Le choix approprié dépend de l’équipement, des conditions liées à l’énergie stockée, de la méthode de décharge requise et de la procédure d’utilisation approuvée.

Si votre projet nécessite spécifiquement les fonctions de décharge résistive et directe, consultez notrePerche de décharge résistive et directe.

Comment choisir la bonne perche de décharge résistive

1. Confirmer la tension de l’équipement

Commencez par identifier la tension nominale de l’équipement et les conditions réelles de l’application. Le cas échéant, précisez si l’application concerne le courant alternatif, le courant continu ou une configuration particulière d’essai haute tension.

Le produit sélectionné doit présenter des caractéristiques électriques nominales et une configuration isolante adaptées. Ne déterminez pas son adéquation uniquement à partir de la longueur ou de l’apparence de la perche.

2. Identifier le type d’équipement

Précisez si la perche sera utilisée pour une batterie de condensateurs, un câble haute tension, un GIS, un appareillage de commutation, un équipement d’essai ou une autre application.

Des équipements différents peuvent retenir des quantités d’énergie différentes, même lorsque leurs tensions nominales sont similaires. Le type d’équipement permet de déterminer quelles informations techniques sont nécessaires à la sélection.

3. Confirmer la résistance requise

Si votre projet spécifie une valeur ou une tolérance de résistance, indiquez-la dans votre demande de prix (RFQ). Si cette valeur n’a pas été déterminée, fournissez les caractéristiques de l’équipement et les exigences d’ingénierie applicables pour examen technique.

La valeur de résistance ne doit pas être sélectionnée isolément. Elle doit être évaluée en tenant compte de la tension initiale, du courant de décharge, de l’énergie stockée et de la capacité énergétique de la résistance.

4. Examiner l’énergie stockée et le régime de décharge

Pour les équipements comportant des éléments capacitifs, l’énergie stockée est un facteur important pour déterminer la capacité de décharge requise.

Si ces informations sont disponibles, indiquez la capacité, la tension initiale, les données relatives à l’énergie stockée et les conditions de décharge requises. Ces éléments permettent de déterminer si l’élément résistif sélectionné est adapté à l’application.

5. Confirmer la longueur de la perche et de la partie isolante

Indiquez la longueur totale requise de la perche et la longueur isolante utile. Les dimensions doivent être adaptées au point d’accès de l’équipement et aux exigences d’utilisation applicables.

Si le projet spécifie des dimensions particulières, veuillez fournir le plan ou la spécification technique correspondante pour examen.

6. Adapter le câble et la pince de mise à la terre

Confirmez la longueur requise du câble de mise à la terre, les caractéristiques du conducteur et le raccordement de la pince. L’ensemble de la configuration de raccordement doit correspondre à l’équipement prévu et au point de terre.

Pour les interfaces non standard, joignez les dimensions ou les plans de raccordement à votre demande afin de réduire les risques d’incompatibilité avant la commande.

7. Confirmer les exigences d’essai et de documentation

Avant tout achat en grande quantité, identifiez les documents requis : fiche technique, plan, vérification de la résistance, documents d’essai d’isolation applicables et autres rapports d’inspection propres au projet.

Vérifiez quels documents sont disponibles pour le modèle effectivement sélectionné, plutôt que de supposer que toutes les configurations de produit bénéficient des mêmes essais.

Essais et vérification de la qualité

Pour les outils de maintenance électrique, la vérification de la qualité doit porter sur la configuration du produit et les exigences techniques pertinentes pour l’application prévue. L’apparence seule ne permet pas d’établir l’adéquation électrique.

Selon le modèle sélectionné et le plan d’inspection convenu, les points suivants peuvent être pertinents pour l’acceptation du produit.

Contrôles des spécifications électriques

• Valeur de résistance et tolérance par rapport à la spécification approuvée
• Exigences applicables en matière de tension et d’application électrique
• Capacité énergétique de la résistance et régime de décharge spécifié
• Conformité entre la conception approuvée et la configuration fournie
• Enregistrements applicables des performances électriques, si nécessaire

Contrôles mécaniques et dimensionnels

• Longueur totale de la perche et longueur utile de la partie isolante
• Dimensions de la tête de contact et configuration de raccordement
• Longueur du câble de mise à la terre et caractéristiques spécifiées du conducteur
• Type de pince de mise à la terre et compatibilité du raccordement
• État de surface et dommages mécaniques visibles
• Identification du produit et marquages requis

Documentation relative aux essais d’isolation et électriques

Lorsque la spécification du produit ou le projet l’exige, confirmez les essais d’isolation applicables, les mesures de résistance et les autres vérifications des performances électriques. La méthode d’essai et les critères d’acceptation doivent correspondre au produit réel et à l’usage prévu.

Une simple mesure de résistance ou une inspection visuelle ne suffit pas à établir l’adéquation électrique complète d’un outil de décharge haute tension.

Documents techniques

Selon la commande, les documents pertinents peuvent inclure une fiche technique, un plan approuvé, une vérification de la résistance, les rapports d’essai d’isolation applicables et d’autres documents d’inspection convenus.

Si un projet de compagnie d’électricité ou d’EPC exige une norme particulière ou une vérification par un tiers, indiquez-le avant la confirmation de commande afin que son applicabilité et la documentation correspondante puissent être examinées.

Exigences de sécurité pour les applications de décharge résistive

Une perche de décharge résistive est destinée à être utilisée par du personnel électrique formé et autorisé. La sélection et l’utilisation du produit doivent respecter les instructions du fabricant de l’équipement, les exigences de sécurité électrique applicables et la procédure approuvée sur site.

Mise hors tension et vérification de la tension

La déconnexion ne prouve pas à elle seule que l’équipement est sûr. La mise hors tension requise et la vérification de tension doivent être effectuées selon la procédure approuvée et à l’aide d’un équipement adapté avant le début des travaux concernés.

Si une détection de tension est requise, consultez notre gammeDétecteur haute tension d’équipements de sécurité électrique associés.

Énergie stockée et conditions de décharge

Un équipement peut conserver de l’énergie électrique après sa mise hors tension. La méthode de décharge requise doit tenir compte des caractéristiques réelles de l’équipement et de la procédure approuvée.

Ne supposez pas qu’un délai d’attente fixe ou la présence d’un élément résistif garantit la libération de toute l’énergie stockée. Toute vérification et mesure de sécurité ultérieures requises doivent être conformes aux instructions applicables.

La décharge et la mise à la terre de protection sont des fonctions différentes

Un outil de décharge résistive libère l’énergie électrique résiduelle par le circuit résistif spécifié. Les équipements temporaires de mise à la terre de protection et de mise en court-circuit remplissent une fonction distincte et doivent être sélectionnés en fonction de leurs propres caractéristiques électriques nominales et de leur application prévue.

Une perche de décharge résistive ne doit pas être considérée automatiquement comme un remplacement d’un ensemble portable de mise à la terre et de mise en court-circuit ayant les caractéristiques nominales requises.

Produits associés de mise à la terre et de sécurité électrique

Selon les exigences de votre projet, vous pouvez également avoir besoin d’équipements de mise à la terre associés ou d’une perche de décharge présentant une configuration fonctionnelle différente.

• Perche de décharge résistive et directe — pour les projets nécessitant les fonctions de décharge résistive et directe dans la configuration sélectionnée.
• Câble de mise à la terre — pour les projets nécessitant un câble de mise à la terre ou un composant de câble spécifié.
• Ensemble portable de mise à la terre et de mise en court-circuit — pour les applications spécifiées de mise à la terre temporaire de protection et de mise en court-circuit.
• Détecteur haute tension — pour la vérification de tension dans le cadre d’une procédure de sécurité électrique approuvée.

Que faut-il inclure dans votre demande de prix (RFQ) ?

La transmission d’informations techniques complètes dès la demande permet de réduire les lacunes dans les spécifications, les révisions de devis et les problèmes de compatibilité des produits.

Si votre projet dispose déjà d’une spécification de perche de décharge ou d’un plan de raccordement, joignez-le à votre demande. Cela permet à l’équipe technique d’examiner plus précisément la configuration requise.

Foire aux questions

Qu’est-ce qu’une perche de décharge résistive ?

Une perche de décharge résistive est un outil de décharge électrique qui utilise un élément résistif pour limiter le courant tout en libérant la charge électrique résiduelle d’équipements spécifiés. Son adéquation dépend des caractéristiques de l’équipement, des caractéristiques nominales du produit et de la procédure d’utilisation approuvée.

Pourquoi une perche de décharge utilise-t-elle un élément résistif ?

L’élément résistif limite le courant de décharge initial en fonction des conditions électriques. Cela aide à réduire les risques liés à une décharge directe non contrôlée lorsque l’équipement contient encore de l’énergie stockée.

Avec quels équipements une perche de décharge résistive peut-elle être utilisée ?

Les applications courantes comprennent les batteries de condensateurs, les câbles haute tension, les GIS, les appareillages de commutation, les postes électriques et les équipements d’essai haute tension. Il convient de confirmer que le modèle sélectionné est adapté à l’équipement concerné et aux exigences de décharge.

Comment choisir la valeur de résistance appropriée ?

Le choix de la résistance dépend de la tension de l’équipement, de l’énergie stockée, des conditions de décharge requises et de la capacité énergétique de la résistance. Suivez la spécification approuvée de l’équipement ou les exigences d’ingénierie, plutôt que de choisir une valeur de résistance en fonction de la seule tension.

La perche dispose-t-elle d’une tension nominale universelle ?

Non. La tension applicable et la configuration isolante dépendent du modèle sélectionné et de sa documentation technique. Confirmez les caractéristiques nominales avant d’utiliser le produit pour une application donnée.

Quelle est la différence entre une perche de décharge résistive et une perche de décharge résistive et directe ?

Une perche de décharge résistive assure la fonction de décharge résistive spécifiée. Une perche de décharge résistive et directe associe cette fonction à une fonction supplémentaire de décharge directe. Choisissez le modèle en fonction de l’application requise et de la procédure approuvée pour l’équipement.

Une perche de décharge résistive peut-elle remplacer un ensemble de mise à la terre portable ?

Pas automatiquement. Une perche de décharge est destinée à sa fonction de décharge spécifiée, tandis qu’un ensemble de mise à la terre portable est conçu pour des opérations définies de mise à la terre temporaire de protection et de mise en court-circuit. L’équipement requis doit être déterminé par la procédure de sécurité approuvée.

La longueur de la perche et celle du câble de mise à la terre peuvent-elles être personnalisées ?

Les exigences concernant la perche et le câble de mise à la terre peuvent être examinées selon la configuration du produit disponible. Toute modification ayant une incidence sur l’isolation, la résistance ou les performances électriques nécessite une confirmation technique.

Quels documents demander avant un achat en grande quantité ?

Selon le projet, demandez la fiche technique, le plan approuvé, la vérification de la résistance, les rapports d’essai d’isolation applicables et les autres documents d’inspection convenus. Vérifiez quels documents sont disponibles pour le modèle de produit exact.

Quelles informations sont nécessaires pour obtenir un devis ?

Indiquez le type d’équipement, la tension nominale, la valeur de résistance requise si elle est spécifiée, la longueur de la perche, la longueur du câble de mise à la terre, la quantité et les exigences du projet. Les informations relatives à l’énergie stockée et les plans de raccordement sont également utiles lorsqu’ils sont disponibles.

Demandez les informations et les prix des perches de décharge résistive

Si vous recherchez des perches de décharge résistive pour des batteries de condensateurs, des systèmes de câbles haute tension, des appareillages de commutation, des postes électriques ou des applications d’essais électriques, transmettez vos exigences techniques à JINPOWER pour examen.

Veuillez indiquer la tension de l’équipement, son type, la valeur de résistance requise si elle est spécifiée, la longueur de la perche, la longueur du câble de mise à la terre, la quantité et les exigences applicables au projet. Si elles sont disponibles, fournissez également la capacité de l’équipement, les informations relatives à l’énergie stockée et le plan de raccordement.

JINPOWER peut examiner la configuration demandée au regard de la documentation produit disponible et préciser les informations nécessaires avant l’établissement du devis et la confirmation de commande.
