Destaques do produto

• Função de descarga resistiva para aplicações elétricas especificadas
• Elemento resistivo integrado, projetado para limitar a corrente inicial de descarga
• Haste isolante com cabeça de contato elétrico
• Cabo de aterramento e grampo de acordo com a configuração selecionada
• Adequado para aplicações selecionadas em bancos de capacitores, cabos de alta tensão, GIS, painéis de manobra e ensaios
• Valor da resistência e características elétricas confirmados de acordo com a especificação do modelo aplicável
• O comprimento da haste, o comprimento do cabo de aterramento e a configuração de conexão podem ser avaliados conforme os requisitos do projeto
• As especificações técnicas e os documentos de inspeção aplicáveis podem ser confirmados antes da compra em grande quantidade

Especificações técnicas rápidas

A tabela a seguir apresenta os principais parâmetros para análise técnica e aquisição. As características elétricas e dimensões exatas devem ser confirmadas com base na ficha técnica e no desenho aprovados do modelo selecionado.

Para obter uma cotação precisa, informe o tipo de equipamento, a tensão nominal, o valor de resistência necessário, se especificado, o comprimento da haste, o comprimento do cabo de aterramento, a quantidade e os requisitos aplicáveis do projeto. Quando disponíveis, inclua os dados de capacitância do equipamento ou de energia armazenada para que a capacidade de descarga necessária possa ser avaliada.

Como funciona a descarga resistiva?

Equipamentos elétricos que contêm elementos capacitivos podem manter energia armazenada após a desconexão da alimentação. Isso pode ocorrer em bancos de capacitores, cabos de alta tensão e determinadas configurações de ensaio elétrico.

Uma haste de descarga resistiva utiliza um elemento resistivo no trajeto de descarga previsto. A resistência limita a corrente de acordo com as condições elétricas, permitindo que a carga residual diminua de forma controlada quando a ferramenta é corretamente selecionada e utilizada.

1. Contato com o ponto designado do equipamento

A cabeça de contato fornece a interface elétrica prevista com o equipamento a ser descarregado. Seu projeto deve corresponder ao ponto de contato designado e à aplicação aprovada.

A haste deve ser utilizada somente de acordo com o procedimento de segurança elétrica aplicável. A compatibilidade do produto, o isolamento do equipamento e a verificação de tensão necessária devem ser estabelecidos antes da operação de descarga.

2. Limitação da corrente pelo elemento resistivo

Quando o trajeto de descarga previsto é estabelecido, o elemento resistivo limita a corrente inicial de descarga. Isso ajuda a evitar a corrente repentina associada a uma conexão não controlada de baixa resistência quando o equipamento ainda contém uma quantidade significativa de energia armazenada.

A corrente efetiva depende da tensão inicial, da resistência e das condições do circuito. O resistor também deve ser capaz de suportar a energia associada à aplicação prevista.

3. Liberação da energia elétrica armazenada

À medida que o equipamento descarrega, sua energia armazenada diminui. A velocidade de descarga depende das características do equipamento, do valor da resistência e da configuração de descarga.

Não se deve presumir um tempo específico de descarga apenas com base no nome do produto ou na tensão nominal. As condições de descarga necessárias devem ser determinadas de acordo com as instruções do fabricante do equipamento, os requisitos de engenharia e o procedimento aprovado no local.

4. Verificação e medidas de segurança posteriores

A conclusão de uma operação de descarga resistiva, por si só, não comprova que o equipamento é seguro para ser tocado ou trabalhado. Qualquer verificação necessária, medida adicional de descarga ou aterramento temporário de proteção deve seguir o procedimento aplicável.

Uma haste de descarga resistiva destina-se à função de descarga especificada. Ela não deve ser automaticamente considerada um substituto de um sistema completo de aterramento portátil e curto-circuitamento.

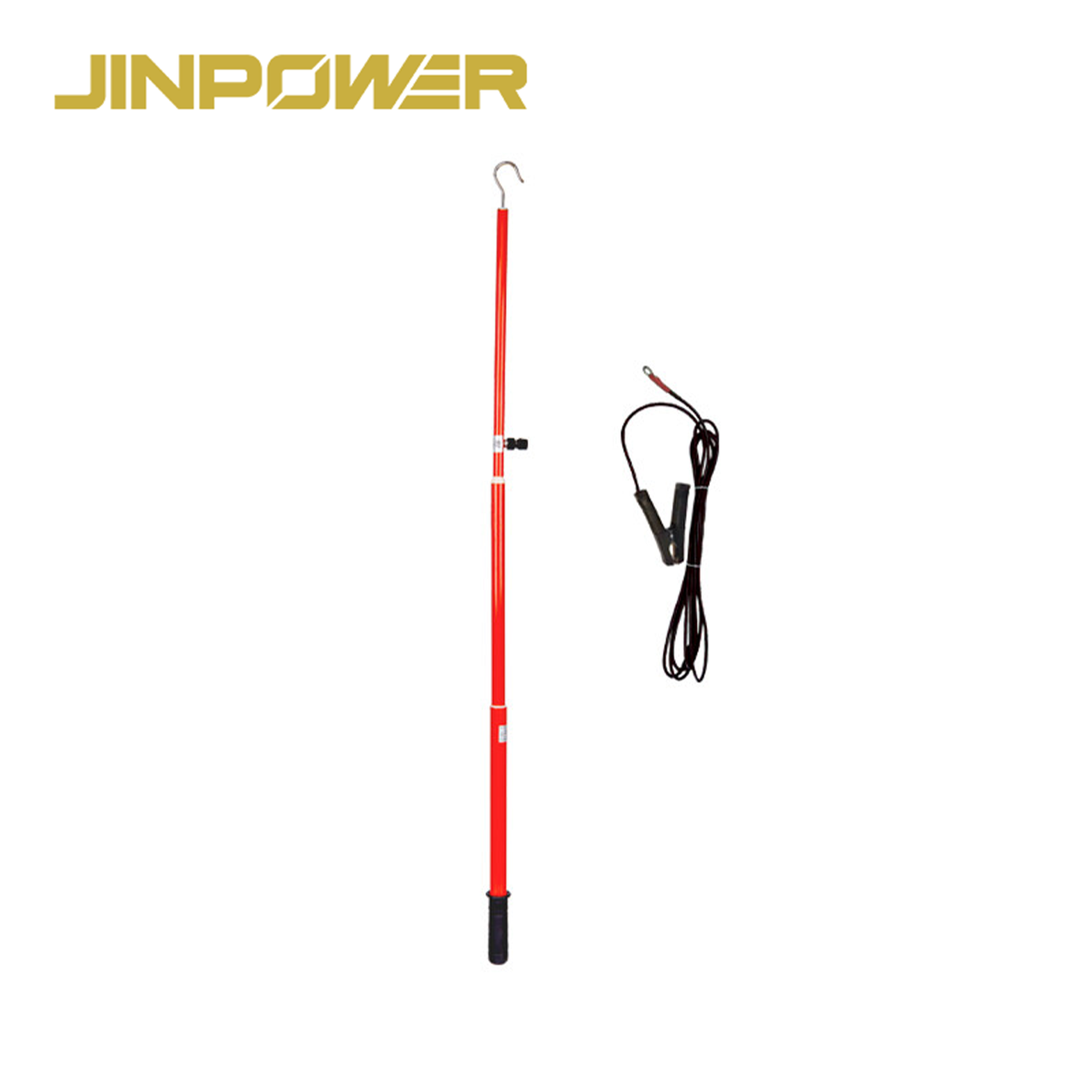

Principais componentes de uma haste de descarga resistiva

A configuração do produto inclui os componentes necessários para a função de descarga resistiva prevista. Os compradores devem confirmar o projeto e as dimensões reais dos componentes no desenho técnico do modelo selecionado.

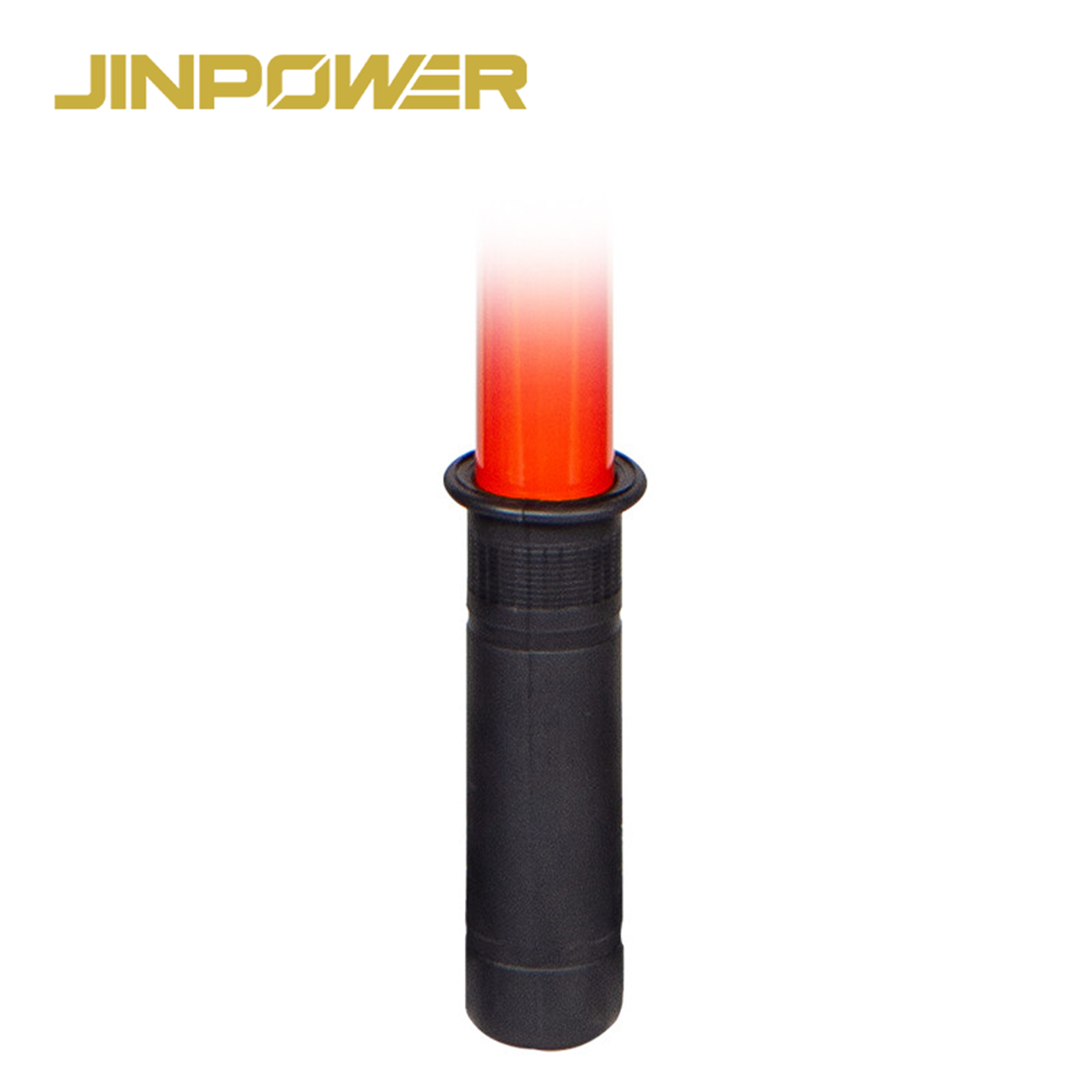

Haste isolante

A haste isolante fornece a seção de operação usada para posicionar a cabeça de contato, mantendo a separação necessária entre o operador e o ponto de contato elétrico.

O comprimento da haste e o comprimento isolante efetivo devem ser selecionados de acordo com o equipamento, a configuração de trabalho e os requisitos de segurança elétrica aplicáveis. O comprimento total da haste, por si só, não determina a classificação de isolamento do produto.

Cabeça de contato

A cabeça de contato fornece a interface elétrica com o ponto designado do equipamento. Seu formato e suas dimensões devem corresponder à configuração de conexão prevista.

Para equipamentos específicos do projeto, os compradores devem fornecer desenhos de conexão ou dimensões da interface, quando disponíveis. Isso ajuda a confirmar a compatibilidade antes da produção ou da aprovação do pedido.

Elemento resistivo

O elemento resistivo é o componente principal que diferencia uma haste de descarga resistiva de uma ferramenta simples de descarga direta. Ele limita a corrente de descarga de acordo com suas características elétricas e as condições do equipamento.

O valor da resistência, a tolerância e a capacidade de energia devem ser avaliados em conjunto. Um resistor com o valor de resistência correto ainda pode ser inadequado se sua classificação energética ou capacidade de descarga não corresponder à aplicação.

Cabo de aterramento

O cabo de aterramento fornece a conexão condutiva até o ponto de aterramento designado, como parte da configuração de descarga.

O comprimento do cabo, a especificação do condutor e os detalhes da conexão devem corresponder ao produto selecionado e à aplicação prevista. O comprimento personalizado do cabo deve ser confirmado em conjunto com os requisitos elétricos aplicáveis.

Grampo de aterramento

O grampo de aterramento conecta o cabo ao ponto de aterramento especificado. Suas dimensões e seu método de conexão devem ser compatíveis com a interface prevista.

Se o seu projeto utilizar um terminal de aterramento ou uma configuração de conexão específica, forneça as dimensões ou o desenho correspondente durante a fase de consulta.

Aplicações típicas de hastes de descarga resistiva

Bancos de capacitores

Os bancos de capacitores podem manter energia elétrica armazenada após a desconexão. Uma configuração de descarga resistiva adequada pode ser necessária antes da realização de manutenção ou de outros trabalhos aprovados.

A seleção deve considerar a tensão inicial, a capacitância, a energia armazenada, as condições de descarga necessárias e a capacidade energética do resistor. Uma descrição genérica não é suficiente para determinar a adequação a um banco de capacitores específico.

Cabos de alta tensão

Os cabos de alta tensão podem manter carga capacitiva após o isolamento. O método de descarga adequado depende do sistema de cabos, das características elétricas, dos pontos de conexão e do procedimento de manutenção aprovado.

Antes de selecionar uma haste de descarga, confirme a tensão do cabo, as condições relevantes de energia armazenada e a configuração de descarga necessária com a equipe de engenharia responsável.

GIS e painéis de manobra

Determinadas aplicações de equipamentos de manobra isolados a gás (GIS) e de painéis de manobra convencionais podem exigir o gerenciamento de carga residual durante a manutenção ou os ensaios.

O produto só deve ser utilizado quando o fabricante do equipamento permitir essa aplicação e disponibilizar um ponto de conexão adequado. Sua adequação deve ser confirmada em relação à configuração do equipamento e ao procedimento aprovado.

Equipamentos de ensaio de alta tensão

Alguns equipamentos de ensaio de alta tensão e objetos de teste conectados podem manter energia elétrica após os ensaios. Uma ferramenta de descarga resistiva adequada pode fazer parte do processo aprovado de liberação de energia.

A resistência necessária, a capacidade energética e a configuração de conexão devem ser adequadas ao objeto de teste e às condições elétricas envolvidas.

Manutenção de subestações

Os procedimentos de manutenção de subestações podem envolver equipamentos que mantêm energia elétrica residual após o isolamento. Uma haste de descarga resistiva pode ser adequada para aplicações especificadas quando a classificação do produto e o projeto da conexão atenderem aos requisitos.

O tipo exato de equipamento e os requisitos de descarga devem ser identificados antes da aquisição, em vez de presumir que um único modelo seja adequado para todas as aplicações em subestações.

Haste de descarga resistiva vs. haste de descarga resistiva e direta

A JINPOWER oferece hastes de descarga resistiva e hastes de descarga resistiva e direta. Embora os produtos sejam relacionados, eles atendem a requisitos funcionais diferentes e devem ser especificados separadamente.

Nenhum dos produtos é automaticamente adequado para todas as aplicações de alta tensão. A escolha correta depende do equipamento, das condições de energia armazenada, do método de descarga necessário e do procedimento operacional aprovado.

Se o seu projeto exigir especificamente as funções de descarga resistiva e direta, consulte nossaHaste de descarga resistiva e direta.

Como escolher a haste de descarga resistiva adequada

1. Confirme a tensão do equipamento

Comece identificando a tensão nominal do equipamento e as condições reais da aplicação. Quando relevante, especifique se a aplicação envolve CA, CC ou uma configuração específica de ensaio de alta tensão.

O produto selecionado deve ter uma classificação elétrica e uma configuração de isolamento adequadas. Não determine a adequação apenas pelo comprimento ou pela aparência da haste.

2. Identifique o tipo de equipamento

Especifique se a haste será utilizada em um banco de capacitores, cabo de alta tensão, GIS, painel de manobra, equipamento de ensaio ou outra aplicação.

Equipamentos diferentes podem reter quantidades distintas de energia, mesmo quando suas tensões nominais são semelhantes. O tipo de equipamento ajuda a determinar quais informações técnicas são necessárias para a seleção.

3. Confirme os requisitos de resistência

Se o seu projeto especificar um valor de resistência ou uma tolerância, inclua essa informação na solicitação de cotação (RFQ). Se o valor ainda não tiver sido determinado, forneça as características do equipamento e os requisitos de engenharia aplicáveis para análise técnica.

O valor da resistência não deve ser selecionado isoladamente. Ele deve ser avaliado em conjunto com a tensão inicial, a corrente de descarga, a energia armazenada e a capacidade energética do resistor.

4. Avalie a energia armazenada e a capacidade de descarga

Em equipamentos que contêm elementos capacitivos, a energia armazenada é um fator importante para determinar a capacidade de descarga necessária.

Quando disponíveis, forneça a capacitância, a tensão inicial, os dados de energia armazenada e as condições de descarga necessárias. Essas informações ajudam a determinar se o elemento resistivo selecionado é adequado à aplicação.

5. Confirme o comprimento da haste e da seção isolante

Especifique o comprimento total necessário da haste e o comprimento isolante efetivo. As dimensões devem ser adequadas ao ponto de acesso do equipamento e aos requisitos operacionais aplicáveis.

Se o projeto especificar dimensões específicas, forneça o desenho ou a especificação técnica correspondente para análise.

6. Combine o cabo e o grampo de aterramento

Confirme o comprimento necessário do cabo de aterramento, a especificação do condutor e a conexão do grampo. A configuração completa da conexão deve corresponder ao equipamento previsto e ao ponto de aterramento.

Para interfaces não padronizadas, inclua as dimensões das conexões ou desenhos na consulta para reduzir problemas de compatibilidade antes do pedido.

7. Confirme os requisitos de ensaio e documentação

Antes da compra em grande quantidade, identifique a ficha técnica, o desenho, a verificação da resistência, os documentos aplicáveis de ensaio de isolamento e outros registros de inspeção específicos do projeto necessários.

Confirme quais documentos estão disponíveis para o modelo efetivamente selecionado, em vez de presumir que todas as configurações do produto tenham a mesma abrangência de ensaios.

Ensaios e verificação da qualidade

Para ferramentas de manutenção elétrica, a verificação da qualidade deve abranger a configuração do produto e os requisitos técnicos relevantes para a aplicação prevista. A aparência, por si só, não comprova a adequação elétrica.

Dependendo do modelo selecionado e do plano de inspeção acordado, os itens a seguir podem ser relevantes para a aceitação do produto.

Verificações das especificações elétricas

• Valor e tolerância da resistência em relação à especificação aprovada
• Requisitos de tensão e de aplicação elétrica aplicáveis
• Capacidade energética do resistor e capacidade de descarga especificada
• Coerência entre o projeto aprovado e a configuração fornecida
• Registros aplicáveis de desempenho elétrico, quando necessários

Verificações mecânicas e dimensionais

• Comprimento total da haste e da seção isolante efetiva
• Dimensões da cabeça de contato e configuração da conexão
• Comprimento do cabo de aterramento e detalhes especificados do condutor
• Tipo de grampo de aterramento e compatibilidade da conexão
• Condição da superfície e danos mecânicos visíveis
• Identificação do produto e marcações necessárias

Documentação de ensaios de isolamento e elétricos

Quando exigidos pela especificação do produto ou pelo projeto, confirme os ensaios de isolamento aplicáveis, as medições de resistência e outras verificações de desempenho elétrico. O método de ensaio e os critérios de aceitação devem corresponder ao produto real e à utilização prevista.

Uma medição básica de resistência ou uma inspeção visual, por si só, não comprova a adequação elétrica completa de uma ferramenta de descarga de alta tensão.

Documentos técnicos

Conforme o pedido, os documentos relevantes podem incluir uma ficha técnica, um desenho aprovado, a verificação da resistência, registros aplicáveis de ensaios de isolamento e outros documentos de inspeção acordados.

Se um projeto de concessionária ou EPC exigir uma norma específica ou verificação por terceiros, informe o requisito antes da confirmação do pedido para que sua aplicabilidade e documentação possam ser avaliadas.

Requisitos de segurança para aplicações de descarga resistiva

Uma haste de descarga resistiva destina-se ao uso por profissionais de eletricidade treinados e autorizados. A seleção e a operação do produto devem seguir as instruções do fabricante do equipamento, os requisitos de segurança elétrica aplicáveis e o procedimento aprovado no local.

Isolamento e verificação de tensão

A desconexão, por si só, não comprova que o equipamento é seguro. O isolamento necessário e a verificação de tensão devem ser concluídos conforme o procedimento aprovado e com equipamentos adequados antes da realização dos trabalhos pertinentes.

Quando for necessária a detecção de tensão, consulte nossa linha deDetectores de alta tensão para equipamentos de segurança elétrica relacionados.

Energia armazenada e condições de descarga

O equipamento pode manter energia elétrica após o isolamento. O método de descarga necessário deve levar em conta as características reais do equipamento e o procedimento aprovado.

Não presuma que um tempo de espera fixo ou a presença de um elemento resistivo garanta a liberação de toda a energia armazenada. Qualquer verificação necessária e as medidas de segurança posteriores devem seguir as instruções aplicáveis.

Descarga e aterramento de proteção são funções diferentes

Uma ferramenta de descarga resistiva libera energia elétrica residual pelo trajeto resistivo especificado. Os equipamentos temporários de aterramento de proteção e curto-circuitamento têm uma função distinta e devem ser selecionados de acordo com suas próprias classificações elétricas e aplicações previstas.

Uma haste de descarga resistiva não deve ser automaticamente considerada um substituto de um conjunto portátil de aterramento e curto-circuitamento com classificação adequada.

Produtos relacionados de aterramento e segurança elétrica

Dependendo dos requisitos do seu projeto, você também pode precisar de equipamentos de aterramento relacionados ou de uma haste de descarga com uma configuração funcional diferente.

• Haste de descarga resistiva e direta — para projetos que exigem as funções de descarga resistiva e direta na configuração selecionada.
• Cabo de aterramento — para projetos que exigem um cabo de aterramento ou componente de cabo especificado.
• Conjunto portátil de aterramento e curto-circuitamento — para aplicações especificadas de aterramento temporário de proteção e curto-circuitamento.
• Detector de alta tensão — para verificação de tensão como parte de um procedimento aprovado de segurança elétrica.

O que incluir na sua RFQ?

O fornecimento de informações técnicas completas na fase de consulta ajuda a reduzir lacunas de especificação, revisões de cotação e problemas de compatibilidade do produto.

Se o seu projeto tiver uma especificação existente da ferramenta de descarga ou um desenho de conexão, inclua-o na consulta. Isso ajuda a equipe técnica a avaliar com mais precisão a configuração necessária.

Perguntas frequentes

O que é uma haste de descarga resistiva?

Uma haste de descarga resistiva é uma ferramenta de descarga elétrica que utiliza um elemento resistivo para limitar a corrente durante a liberação da carga elétrica residual de equipamentos especificados. Sua adequação depende das características do equipamento, da classificação do produto e do procedimento operacional aprovado.

Por que uma haste de descarga utiliza um elemento resistivo?

O elemento resistivo limita a corrente inicial de descarga de acordo com as condições elétricas. Isso ajuda a reduzir os riscos associados à descarga direta não controlada quando o equipamento ainda contém energia armazenada.

Para quais equipamentos uma haste de descarga resistiva pode ser utilizada?

As áreas de aplicação típicas incluem bancos de capacitores, cabos de alta tensão, GIS, painéis de manobra, subestações e equipamentos de ensaio de alta tensão. Deve-se confirmar que o modelo selecionado é adequado ao equipamento e aos requisitos de descarga específicos.

Como seleciono o valor de resistência correto?

A seleção da resistência depende da tensão do equipamento, da energia armazenada, das condições de descarga necessárias e da capacidade energética do resistor. Siga a especificação aprovada do equipamento ou os requisitos de engenharia, em vez de selecionar o valor da resistência apenas com base na tensão.

A haste tem uma classificação de tensão universal?

Não. A tensão aplicável e a configuração de isolamento dependem do modelo selecionado e da documentação técnica correspondente. Confirme a classificação antes de utilizar o produto em uma aplicação específica.

Qual é a diferença entre uma haste de descarga resistiva e uma haste de descarga resistiva e direta?

Uma haste de descarga resistiva oferece a função especificada de descarga resistiva. Uma haste de descarga resistiva e direta combina a descarga resistiva com uma função adicional de descarga direta. Escolha de acordo com a aplicação necessária e o procedimento aprovado para o equipamento.

Uma haste de descarga resistiva pode substituir um conjunto portátil de aterramento?

Não automaticamente. Uma haste de descarga destina-se à função de descarga especificada, enquanto um conjunto portátil de aterramento é projetado para serviços definidos de aterramento temporário de proteção e curto-circuitamento. Os equipamentos necessários devem ser determinados pelo procedimento de segurança aprovado.

É possível personalizar o comprimento da haste e do cabo de aterramento?

Os requisitos de comprimento da haste e do cabo de aterramento podem ser avaliados de acordo com a configuração do produto disponível. Qualquer alteração que afete o isolamento, a resistência ou o desempenho elétrico requer confirmação técnica.

Quais documentos devo solicitar antes da compra em grande quantidade?

Dependendo do projeto, solicite a ficha técnica, o desenho aprovado, a verificação da resistência, os registros aplicáveis de ensaios de isolamento e outros documentos de inspeção acordados. Confirme quais documentos estão disponíveis para o modelo exato do produto.

Quais informações são necessárias para uma cotação?

Informe o tipo de equipamento, a tensão nominal, o valor de resistência necessário, se especificado, o comprimento da haste, o comprimento do cabo de aterramento, a quantidade e os requisitos do projeto. Quando disponíveis, também são úteis as informações de energia armazenada e os desenhos de conexão.

Solicite informações e preços de hastes de descarga resistiva

Se estiver adquirindo hastes de descarga resistiva para bancos de capacitores, sistemas de cabos de alta tensão, painéis de manobra, subestações ou aplicações de ensaio elétrico, envie seus requisitos técnicos à JINPOWER para análise.

Inclua a tensão e o tipo do equipamento, o valor de resistência necessário, se especificado, o comprimento da haste, o comprimento do cabo de aterramento, a quantidade e os requisitos aplicáveis do projeto. Quando disponíveis, forneça a capacitância do equipamento, as informações de energia armazenada e o desenho de conexão.

A JINPOWER pode avaliar a configuração solicitada com base na documentação disponível do produto e esclarecer as informações necessárias antes da cotação e da confirmação do pedido.
