Основные преимущества

• Резистивный разряд для определённых электротехнических применений
• Встроенный резистивный элемент, предназначенный для ограничения начального тока разряда
• Изолирующая штанга с контактной головкой
• Заземляющий провод и зажим в соответствии с выбранной конфигурацией
• Подходит для отдельных применений с батареями конденсаторов, высоковольтными кабелями, КРУЭ (GIS), распределительными устройствами и испытательным оборудованием
• Значение сопротивления и электрические номинальные параметры подтверждаются согласно спецификации соответствующей модели
• Длину штанги и заземляющего провода, а также конфигурацию соединений можно согласовать с требованиями проекта
• Технические характеристики и применимые документы по контролю могут быть подтверждены до закупки крупной партии

Краткие технические характеристики

В таблице ниже приведены основные параметры для технической оценки и закупки. Точные электрические параметры и размеры следует сверить с утверждёнными техническим паспортом и чертежом выбранной модели.

Для подготовки точного коммерческого предложения укажите тип оборудования, номинальное напряжение, требуемое значение сопротивления, если оно задано, длину штанги и заземляющего провода, количество и применимые требования проекта. Если есть такая информация, укажите ёмкость оборудования или данные о запасённой энергии, чтобы можно было оценить требуемые параметры разряда.

Как работает резистивный разряд?

Электрооборудование с ёмкостными элементами может сохранять запасённую энергию после отключения питания. Это возможно в батареях конденсаторов, высоковольтных кабелях и некоторых схемах электрических испытаний.

Разрядная штанга с резистором использует резистивный элемент в предусмотренной цепи разряда. Сопротивление ограничивает ток в соответствии с электрическими условиями, обеспечивая контролируемое снижение остаточного заряда при правильном выборе и использовании инструмента.

1. Контакт с предусмотренной точкой оборудования

Контактная головка обеспечивает предусмотренное электрическое соединение с разряжаемым оборудованием. Её конструкция должна соответствовать заданной точке контакта и разрешённому применению.

Штангу следует использовать только в соответствии с применимой процедурой электробезопасности. До начала разряда необходимо подтвердить совместимость изделия, изоляцию оборудования и выполнение требуемой проверки напряжения.

2. Ограничение тока резистивным элементом

При создании предусмотренной цепи разряда резистивный элемент ограничивает начальный ток. Это помогает избежать скачка тока, характерного для неконтролируемого соединения с низким сопротивлением, если в оборудовании ещё содержится значительный запас энергии.

Фактический ток зависит от начального напряжения, сопротивления и условий в цепи. Резистор также должен выдерживать энергию, соответствующую предполагаемому применению.

3. Высвобождение запасённой электрической энергии

По мере разряда оборудования запасённая энергия уменьшается. Скорость разряда зависит от характеристик оборудования, значения сопротивления и конфигурации разрядной цепи.

Нельзя определять конкретное время разряда только по названию изделия или номинальному напряжению. Требуемые условия разряда следует устанавливать на основании инструкций производителя оборудования, инженерных требований и утверждённой процедуры объекта.

4. Проверка и последующие меры безопасности

Завершение резистивного разряда само по себе не означает, что к оборудованию безопасно прикасаться или приступать к работам. Все требуемые проверки, дополнительные меры разряда или временное защитное заземление должны выполняться в соответствии с применимой процедурой.

Разрядная штанга с резистором предназначена для выполнения указанной функции разряда. Не следует автоматически считать её заменой полному комплекту переносного заземления и закорачивания.

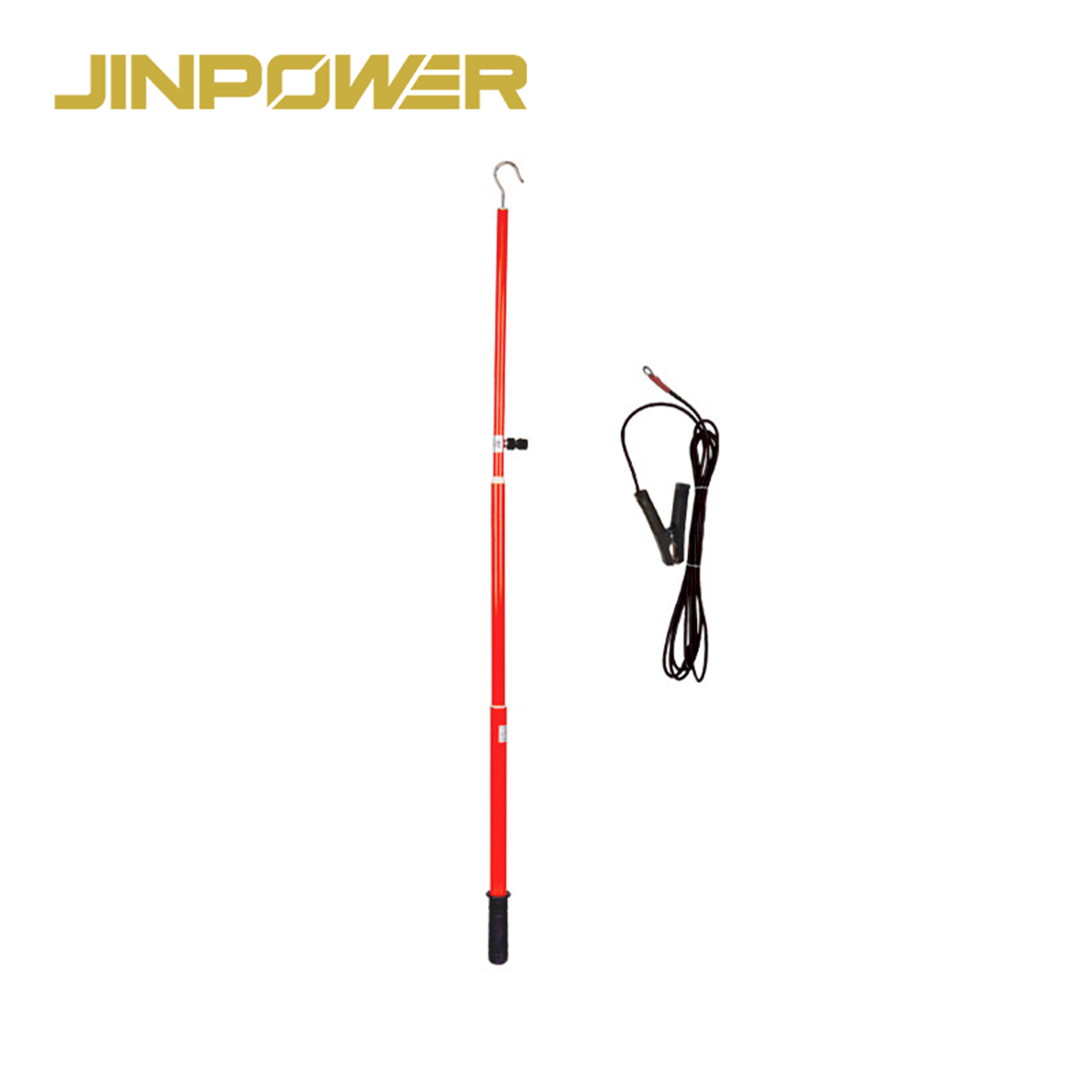

Основные компоненты разрядной штанги с резистором

Конфигурация изделия включает компоненты, необходимые для предусмотренного резистивного разряда. Покупателям следует сверить фактическую конструкцию компонентов и размеры с техническим чертежом выбранной модели.

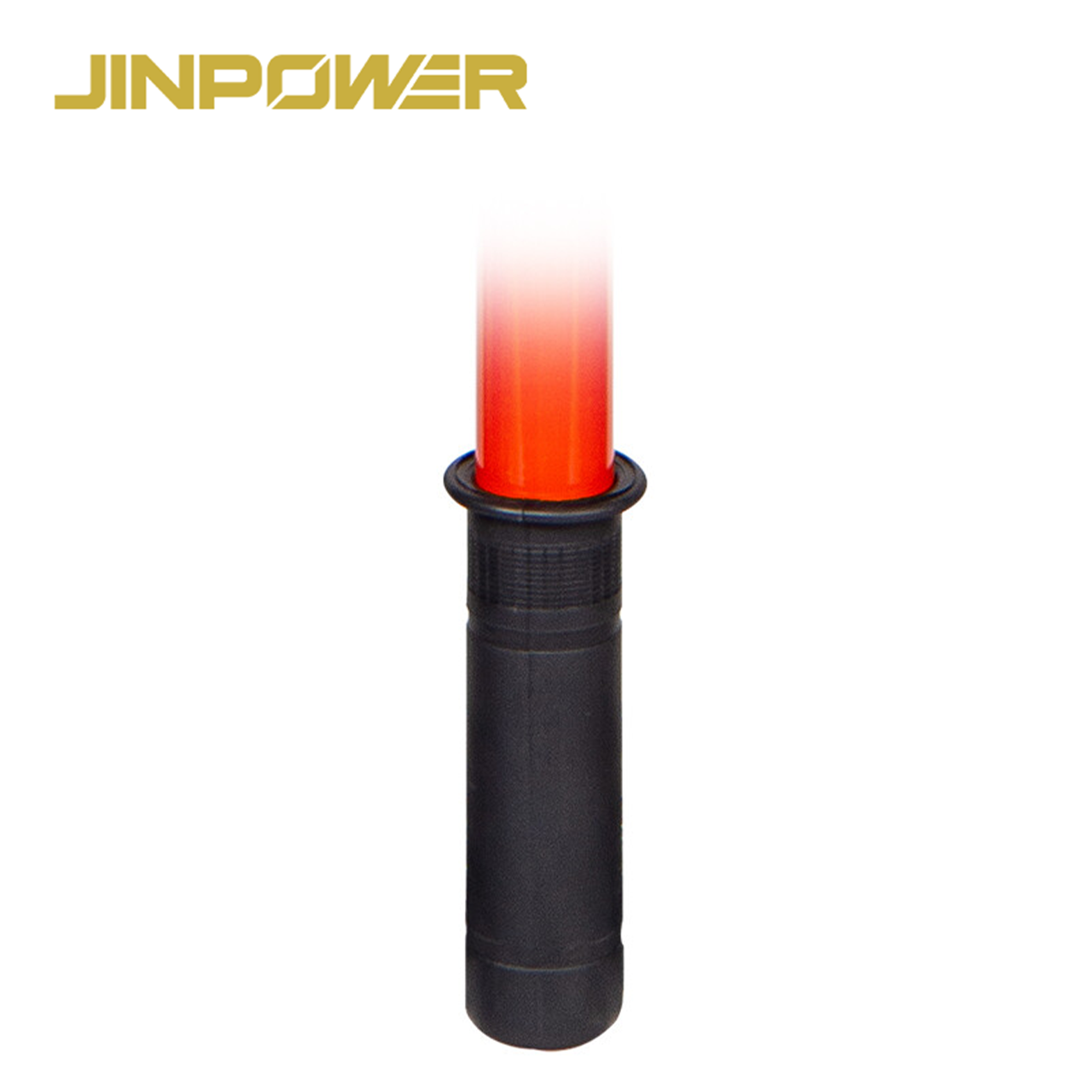

Изолирующая штанга

Изолирующая штанга служит рабочей частью, с помощью которой устанавливают контактную головку, сохраняя требуемое расстояние между оператором и точкой электрического контакта.

Длину штанги и эффективную длину изолирующей части следует выбирать с учётом оборудования, условий работы и применимых требований электробезопасности. Общая длина штанги сама по себе не определяет класс её изоляции.

Контактная головка

Контактная головка обеспечивает электрическое соединение с предусмотренной точкой оборудования. Её форма и размеры должны соответствовать требуемой схеме подключения.

Для оборудования, предусмотренного конкретным проектом, покупателям следует при наличии предоставить чертежи соединения или размеры интерфейса. Это поможет подтвердить совместимость до начала производства или утверждения заказа.

Резистивный элемент

Резистивный элемент — ключевой компонент, отличающий разрядную штангу с резистором от простого инструмента для прямого разряда. Он ограничивает ток разряда в соответствии со своими электрическими характеристиками и условиями работы оборудования.

Значение сопротивления, допуск и допустимую энергию следует оценивать в совокупности. Резистор с подходящим значением сопротивления всё ещё может не подходить, если его номинальная энергоёмкость или режим разряда не соответствуют применению.

Заземляющий провод

Заземляющий провод обеспечивает проводящее соединение с предусмотренной точкой заземления в рамках заданной конфигурации разряда.

Длина провода, характеристики проводника и детали соединения должны соответствовать выбранному изделию и предполагаемому применению. Длину кабеля по индивидуальному заказу следует согласовать с учётом применимых электротехнических требований.

Заземляющий зажим

Заземляющий зажим соединяет провод с указанной точкой заземления. Его размеры и способ соединения должны соответствовать предусмотренному интерфейсу.

Если в проекте используется определённая клемма заземления или схема соединения, на этапе запроса предоставьте соответствующие размеры или чертёж.

Типичные области применения разрядных штанг с резистором

Батареи конденсаторов

После отключения в батареях конденсаторов может сохраняться запасённая электрическая энергия. Перед техническим обслуживанием или другими разрешёнными работами может потребоваться подходящая схема резистивного разряда.

При выборе следует учитывать начальное напряжение, ёмкость, запасённую энергию, требуемые условия разряда и допустимую энергию резистора. Общего описания изделия недостаточно для подтверждения его пригодности для конкретной батареи конденсаторов.

Высоковольтные кабели

После отключения в высоковольтных кабелях может сохраняться ёмкостный заряд. Подходящий способ разряда зависит от кабельной системы, электрических характеристик, точек подключения и утверждённой процедуры технического обслуживания.

Перед выбором разрядной штанги согласуйте с ответственной инженерной группой напряжение кабеля, соответствующие условия накопления энергии и требуемую конфигурацию разряда.

КРУЭ и распределительные устройства

В некоторых случаях при техническом обслуживании или испытаниях оборудования с элегазовой изоляцией (GIS) и обычных распределительных устройств требуется контролировать остаточный заряд.

Изделие следует использовать только в случаях, когда производитель оборудования допускает такое применение и предусмотрена подходящая точка подключения. Пригодность необходимо подтвердить с учётом конфигурации оборудования и утверждённой процедуры.

Высоковольтное испытательное оборудование

В некоторых высоковольтных испытательных установках и подключённых к ним испытуемых объектах после испытаний может сохраняться электрическая энергия. Подходящий инструмент для резистивного разряда может быть частью утверждённого процесса высвобождения энергии.

Требуемые сопротивление, допустимая энергия и схема подключения должны соответствовать испытуемому объекту и действующим электрическим условиям.

Техническое обслуживание подстанций

В ходе технического обслуживания подстанций могут выполняться работы с оборудованием, в котором после отключения сохраняется остаточная электрическая энергия. Разрядная штанга с резистором может подходить для предусмотренных применений, если номинальные параметры изделия и конструкция соединений отвечают требованиям.

До закупки следует определить конкретный тип оборудования и требуемые параметры разряда, а не предполагать, что одна модель подходит для любых работ на подстанции.

Разрядная штанга с резистором и штанга для резистивного и прямого разряда

JINPOWER предлагает как разрядные штанги с резистором, так и штанги для резистивного и прямого разряда. Эти изделия имеют схожее назначение, но рассчитаны на разные функциональные требования, поэтому их следует указывать в заказе отдельно.

Ни одно из этих изделий не является автоматически подходящим для любого применения в высоковольтных системах. Выбор зависит от оборудования, условий накопления энергии, требуемого метода разряда и утверждённой рабочей процедуры.

Если для вашего проекта требуются обе функции — резистивного и прямого разряда, ознакомьтесь с нашейштангой для резистивного и прямого разряда.

Как выбрать подходящую разрядную штангу с резистором

1. Уточните напряжение оборудования

Сначала определите номинальное напряжение оборудования и фактические условия применения. Если применимо, укажите, идёт ли речь о переменном или постоянном токе либо о конкретной конфигурации высоковольтных испытаний.

Выбранное изделие должно иметь подходящие электрические параметры и конфигурацию изоляции. Не определяйте пригодность только по длине штанги или её внешнему виду.

2. Определите тип оборудования

Укажите, будет ли штанга использоваться для батареи конденсаторов, высоковольтного кабеля, КРУЭ (GIS), распределительного устройства, испытательного оборудования или другого применения.

Разное оборудование может сохранять разное количество энергии, даже если его номинальное напряжение сходно. Тип оборудования помогает определить, какие технические данные необходимы для выбора.

3. Уточните требуемое сопротивление

Если в проекте задано значение сопротивления или допуск, укажите их в запросе коммерческого предложения (RFQ). Если значение ещё не определено, предоставьте характеристики оборудования и применимые инженерные требования для технической оценки.

Сопротивление нельзя выбирать отдельно от других параметров. Его необходимо оценивать вместе с начальным напряжением, током разряда, запасённой энергией и допустимой энергией резистора.

4. Оцените запасённую энергию и режим разряда

Для оборудования с ёмкостными элементами запасённая энергия является важным фактором при определении требуемой разрядной способности.

По возможности предоставьте данные о ёмкости, начальном напряжении, запасённой энергии и требуемых условиях разряда. Эти сведения помогут определить, подходит ли резистивный элемент для данного применения.

5. Уточните длину штанги и изолирующей части

Укажите требуемую общую длину штанги и эффективную длину изолирующей части. Размеры должны соответствовать точке доступа к оборудованию и применимым требованиям к эксплуатации.

Если в проекте заданы конкретные размеры, предоставьте соответствующий чертёж или техническую спецификацию для рассмотрения.

6. Подберите заземляющий провод и зажим

Уточните требуемую длину заземляющего провода, характеристики проводника и тип соединения зажима. Вся схема подключения должна соответствовать оборудованию и предусмотренной точке заземления.

Для нестандартных интерфейсов приложите к запросу размеры соединений или чертежи, чтобы снизить риск проблем с совместимостью до оформления заказа.

7. Уточните требования к испытаниям и документации

До закупки крупной партии определите, какие технический паспорт, чертёж, подтверждение значения сопротивления, документы по применимым испытаниям изоляции и другие проектные записи контроля качества требуются.

Уточните, какие документы доступны для конкретной выбранной модели, а не предполагайте, что для всех конфигураций изделия предусмотрен одинаковый объём испытаний.

Испытания и контроль качества

Для электротехнических инструментов, используемых при техническом обслуживании, контроль качества должен охватывать конфигурацию изделия и технические требования, относящиеся к предполагаемому применению. Внешний осмотр сам по себе не подтверждает электрическую пригодность.

В зависимости от выбранной модели и согласованного плана контроля при приёмке могут проверяться следующие параметры.

Проверка электрических характеристик

• Значение сопротивления и допуск в соответствии с утверждённой спецификацией
• Применимые требования к напряжению и электротехническому применению
• Допустимая энергия резистора и заданный режим разряда
• Соответствие утверждённой конструкции поставляемой конфигурации
• Применимые записи о проверке электрических характеристик, если они требуются

Механическая проверка и проверка размеров

• Общая длина штанги и эффективная длина изолирующей части
• Размеры контактной головки и схема соединения
• Длина заземляющего провода и заданные характеристики проводника
• Тип заземляющего зажима и совместимость соединения
• Состояние поверхности и видимые механические повреждения
• Идентификация изделия и требуемая маркировка

Документы об испытаниях изоляции и электрических испытаниях

Если этого требует спецификация изделия или проекта, уточните применимые испытания изоляции, измерения сопротивления и другие проверки электрических характеристик. Метод испытаний и критерии приёмки должны соответствовать конкретному изделию и его предполагаемому применению.

Одно только измерение сопротивления или визуальный осмотр не подтверждают полную электрическую пригодность высоковольтного разрядного инструмента.

Техническая документация

В зависимости от заказа к относящимся к нему документам могут относиться технический паспорт, утверждённый чертёж, подтверждение значения сопротивления, записи о применимых испытаниях изоляции и другие согласованные документы по контролю качества.

Если проект коммунальной службы или EPC требует соблюдения конкретного стандарта либо проверки третьей стороной, сообщите об этом до подтверждения заказа, чтобы можно было оценить применимость требования и документацию.

Требования безопасности при резистивном разряде

Разрядная штанга с резистором предназначена для использования обученным и уполномоченным электротехническим персоналом. Выбор изделия и порядок работы с ним должны соответствовать инструкциям производителя оборудования, применимым требованиям электробезопасности и утверждённой процедуре объекта.

Отключение и проверка напряжения

Одного отключения недостаточно, чтобы считать оборудование безопасным. Перед началом соответствующих работ необходимо выполнить требуемое отключение и проверку напряжения в соответствии с утверждённой процедурой, используя подходящее оборудование.

Если требуется обнаружение напряжения, ознакомьтесь с нашейлинейкой указателей высокого напряжения и другим соответствующим оборудованием для электробезопасности.

Запасённая энергия и условия разряда

После отключения в оборудовании может сохраняться электрическая энергия. При выборе требуемого способа разряда необходимо учитывать фактические характеристики оборудования и утверждённую процедуру.

Не следует считать, что фиксированное время ожидания или наличие резистивного элемента гарантирует полное высвобождение запасённой энергии. Все необходимые проверки и последующие меры безопасности следует выполнять в соответствии с применимыми инструкциями.

Разряд и защитное заземление — разные функции

Резистивный разрядный инструмент высвобождает остаточную электрическую энергию через предусмотренную цепь с заданным сопротивлением. Оборудование для временного защитного заземления и закорачивания выполняет отдельную функцию и должно выбираться с учётом собственных электрических параметров и предполагаемого применения.

Разрядную штангу с резистором не следует автоматически считать заменой нормированного комплекта переносного заземления и закорачивания.

Сопутствующие изделия для заземления и электробезопасности

В зависимости от требований проекта могут потребоваться и другие изделия для заземления или разрядная штанга с иной функциональной конфигурацией.

• Штанга для резистивного и прямого разряда — для проектов, где в выбранной конфигурации требуются обе функции разряда: резистивная и прямая.
• Заземляющий кабель — для проектов, требующих заземляющего кабеля заданных характеристик или его компонента.
• Комплект переносного заземления и закорачивания — для предусмотренных работ по временному защитному заземлению и закорачиванию.
• Указатель высокого напряжения — для проверки напряжения в рамках утверждённой процедуры электробезопасности.

Какие сведения включить в запрос коммерческого предложения?

Полная техническая информация на этапе запроса помогает сократить пробелы в спецификации, количество изменений коммерческого предложения и проблемы совместимости изделия.

Если для вашего проекта уже имеется спецификация разрядного инструмента или чертёж соединения, приложите их к запросу. Это поможет технической группе точнее рассмотреть требуемую конфигурацию.

Часто задаваемые вопросы

Что такое разрядная штанга с резистором?

Разрядная штанга с резистором — это электротехнический инструмент для разряда, в котором резистивный элемент ограничивает ток при высвобождении остаточного электрического заряда из определённого оборудования. Пригодность изделия зависит от характеристик оборудования, номинальных параметров изделия и утверждённой рабочей процедуры.

Зачем в разрядной штанге используется резистивный элемент?

Резистивный элемент ограничивает начальный ток разряда с учётом электрических условий. Это помогает снизить риски, связанные с неконтролируемым прямым разрядом, если в оборудовании ещё сохраняется запасённая энергия.

С каким оборудованием можно использовать разрядную штангу с резистором?

К типичным областям применения относятся батареи конденсаторов, высоковольтные кабели, КРУЭ (GIS), распределительные устройства, подстанции и высоковольтное испытательное оборудование. Пригодность выбранной модели необходимо подтвердить для конкретного оборудования и требуемого режима разряда.

Как выбрать подходящее значение сопротивления?

Выбор сопротивления зависит от напряжения оборудования, запасённой энергии, требуемых условий разряда и допустимой энергии резистора. Следуйте утверждённой спецификации оборудования или инженерным требованиям, а не выбирайте сопротивление только исходя из напряжения.

Имеет ли штанга универсальный номинал напряжения?

Нет. Допустимое напряжение и конфигурация изоляции зависят от выбранной модели и её технической документации. Перед использованием изделия в конкретных условиях проверьте его номинальные параметры.

Чем разрядная штанга с резистором отличается от штанги для резистивного и прямого разряда?

Разрядная штанга с резистором выполняет предусмотренную функцию резистивного разряда. Штанга для резистивного и прямого разряда сочетает резистивный разряд с дополнительной функцией прямого разряда. Выбирайте изделие в соответствии с требуемым применением и утверждённой процедурой работы с оборудованием.

Может ли разрядная штанга с резистором заменить комплект переносного заземления?

Не автоматически. Разрядная штанга предназначена для предусмотренной функции разряда, а комплект переносного заземления — для установленных задач временного защитного заземления и закорачивания. Необходимое оборудование следует определять по утверждённой процедуре безопасности.

Можно ли изменить длину штанги и заземляющего провода?

Требуемые длины штанги и заземляющего провода можно рассмотреть с учётом доступной конфигурации изделия. Любые изменения, влияющие на изоляцию, сопротивление или электрические характеристики, требуют технического подтверждения.

Какие документы следует запросить до закупки крупной партии?

В зависимости от проекта запросите технический паспорт, утверждённый чертёж, подтверждение значения сопротивления, записи о применимых испытаниях изоляции и другие согласованные документы по контролю качества. Уточните, какие документы доступны для конкретной модели изделия.

Какие сведения нужны для подготовки коммерческого предложения?

Укажите тип оборудования, номинальное напряжение, требуемое значение сопротивления, если оно задано, длину штанги и заземляющего провода, количество и требования проекта. При наличии также полезны данные о запасённой энергии и чертежи соединений.

Запросите сведения и цены на разрядные штанги с резистором

Если вы подбираете разрядные штанги с резистором для батарей конденсаторов, высоковольтных кабельных систем, распределительных устройств, подстанций или электрических испытаний, направьте JINPOWER свои технические требования для рассмотрения.

Укажите напряжение и тип оборудования, требуемое значение сопротивления, если оно задано, длину штанги и заземляющего провода, количество и применимые требования проекта. При наличии предоставьте данные о ёмкости оборудования, запасённой энергии и чертёж соединения.

JINPOWER может сверить запрошенную конфигурацию с имеющейся документацией на изделие и уточнить сведения, необходимые до подготовки коммерческого предложения и подтверждения заказа.
