Características destacadas del producto

• Plataforma de trabajo elevada no conductora para mantenimiento eléctrico
• Estructura aislante de fibra de vidrio reforzada, según el modelo
• Configuraciones multicapa, de niveles alto y bajo/escalonadas y plegables
• Superficie de trabajo antideslizante, según la configuración
• Adecuada para subestaciones, salas de celdas de maniobra, áreas de transformadores y paneles de control
• Opciones de diferentes alturas y tamaños de plataforma
• Estructuras fijas para puestos de trabajo habituales y opciones plegables para equipos móviles
• Las dimensiones del proyecto, el color, las etiquetas, el logotipo y el embalaje se pueden acordar según la configuración confirmada

Especificaciones técnicas rápidas

Referencias de modelos disponibles

Los siguientes modelos son útiles para una selección inicial. Como «altura del taburete» puede referirse a distintas dimensiones según la estructura, los valores que aparecen a continuación se indican como referencia de altura nominal. La altura final de la plataforma, la altura total y las demás dimensiones deben confirmarse en el plano aprobado antes de realizar el pedido.

La capacidad de carga, los valores de ensayo eléctrico, las dimensiones totales exactas y otros parámetros técnicos deben verificarse en la ficha técnica y en los documentos aprobados del proyecto para el modelo seleccionado. No deben estimarse únicamente a partir de la altura del taburete.

Guía rápida de selección

La altura de la plataforma, la altura total y la altura de trabajo no son lo mismo

Este es uno de los aspectos más importantes que se deben confirmar antes de pedir un taburete aislante.

Altura de la plataforma

La altura de la plataforma es la altura de la superficie real sobre la que se sitúa el operador. En la mayoría de los proyectos, es una de las dimensiones más útiles para seleccionar un taburete.

Altura total

La altura total es la altura física completa del producto. En diseños de varios niveles o con bastidor, puede diferir de la altura de la plataforma sobre la que se permanece de pie.

Altura de trabajo

La altura de trabajo describe la altura que el operador puede alcanzar cómodamente una vez situado sobre la plataforma. También depende de la estatura del trabajador, el alcance de sus brazos, la postura de trabajo y la posición del equipo eléctrico.

Por lo tanto, en lugar de escribir únicamente «Necesitamos un taburete de 1.2 m» en su solicitud de oferta (RFQ), indíquenos la altura del punto de operación del equipo y la altura requerida de la plataforma. Esto permite seleccionar el modelo con mucha más precisión.

¿Qué es un taburete aislante eléctrico?

Un taburete aislante eléctrico es una plataforma de trabajo no conductora que se utiliza cuando el personal eléctrico necesita una posición de trabajo elevada y estable para operar, inspeccionar, probar o realizar tareas de mantenimiento.

Cumple dos funciones básicas.

En primer lugar, proporciona altura de trabajo adicional cuando los equipos de maniobra, paneles de control, armarios de relés, medidores o mecanismos de operación están por encima de la altura normal de una persona de pie.

En segundo lugar, su estructura aislante proporciona una superficie no conductora adicional bajo los pies del operador, como parte del sistema general de seguridad eléctrica.

Por este motivo, se entiende mejor como:

Una plataforma de trabajo elevada no conductora para trabajos eléctricos.

¿Por qué utilizar un taburete aislante específico?

Un taburete metálico común, una plataforma de madera o un escalón de plástico de uso general pueden proporcionar altura, pero eso no los hace automáticamente adecuados para el mantenimiento eléctrico.

Una plataforma de trabajo eléctrico profesional debe evaluarse tanto desde el punto de vista eléctrico como mecánico:

• Material aislante
• Estabilidad de la plataforma
• Superficie antideslizante
• Carga mecánica
• Altura de apoyo
• Condiciones ambientales
• Estado de inspección
• Requisitos de ensayo del proyecto

La pregunta real en una compra no es simplemente «¿Está fabricado con fibra de vidrio?». La cuestión es si la configuración completa del taburete es adecuada para el entorno de trabajo eléctrico previsto.

Un taburete aislante no es un sistema completo de protección eléctrica

Un taburete aislante puede proporcionar una superficie no conductora para estar de pie, pero no hace innecesario el resto del procedimiento de seguridad eléctrica.

Según el trabajo, el sistema de seguridad completo también puede requerir:

• Aislamiento eléctrico
• Verificación de tensión
• Puesta a tierra temporal
• Guantes aislantes eléctricos
• Botas aislantes
• Alfombras aislantes de caucho para uso eléctrico
• EPI contra arco eléctrico/riesgos eléctricos
• Autorización de trabajo
• Controles de distancia mínima de aproximación

Por lo tanto, el taburete debe considerarse una capa adicional de protección y acceso dentro del sistema de seguridad eléctrica, no un medio independiente para evitar descargas eléctricas.

Taburete aislante eléctrico frente a un escalón común

Un taburete no debe aprobarse automáticamente para trabajos eléctricos solo porque esté fabricado con plástico, madera u otro material no metálico.

Multicapa, escalonado o plegable: ¿qué estructura se adapta al trabajo?

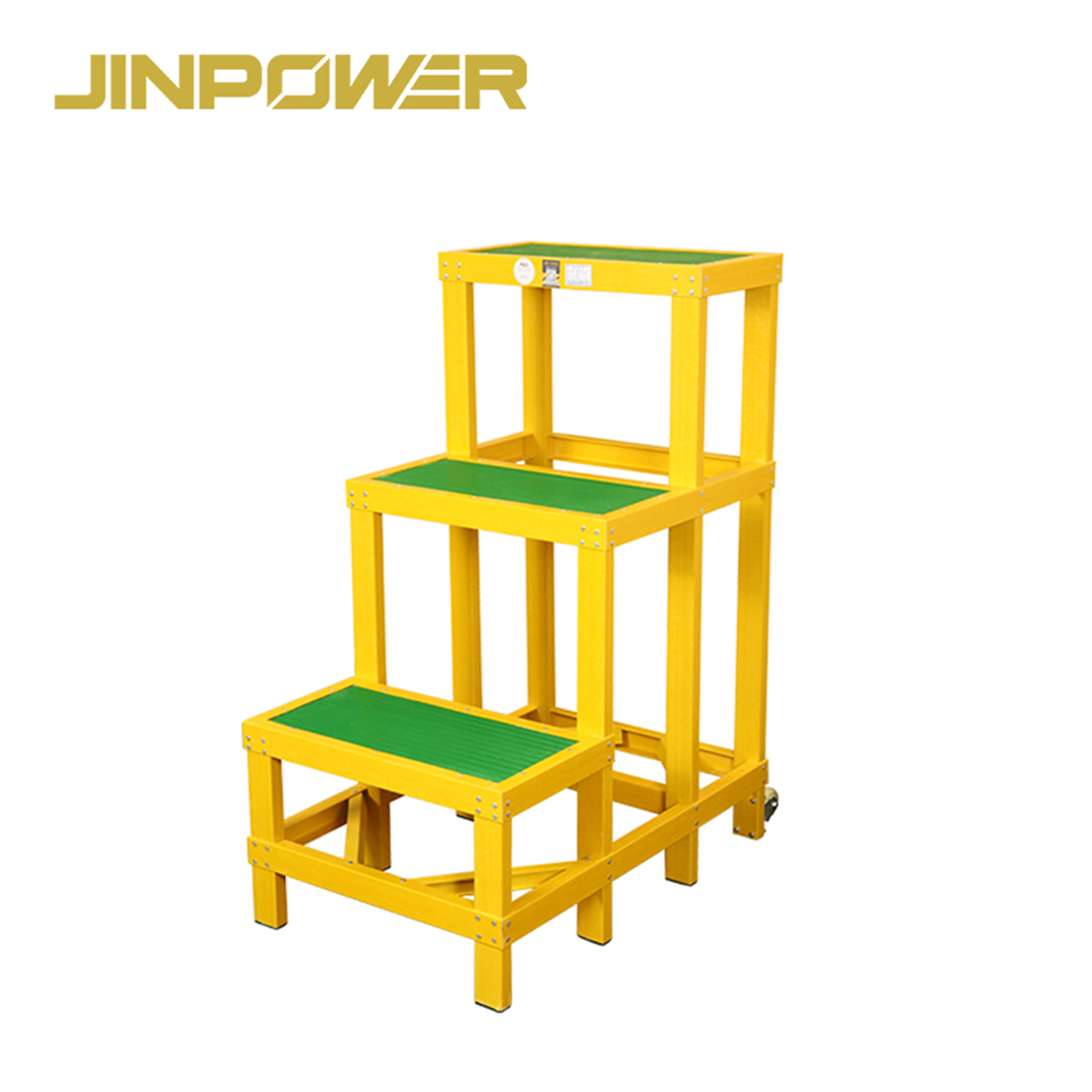

Taburete aislante multicapa

El diseño multicapa utiliza varios niveles de escalón con una estructura fija reforzada.

Es útil en subestaciones, salas de control y otras áreas de trabajo fijas donde el personal necesita habitualmente más de un nivel de apoyo.

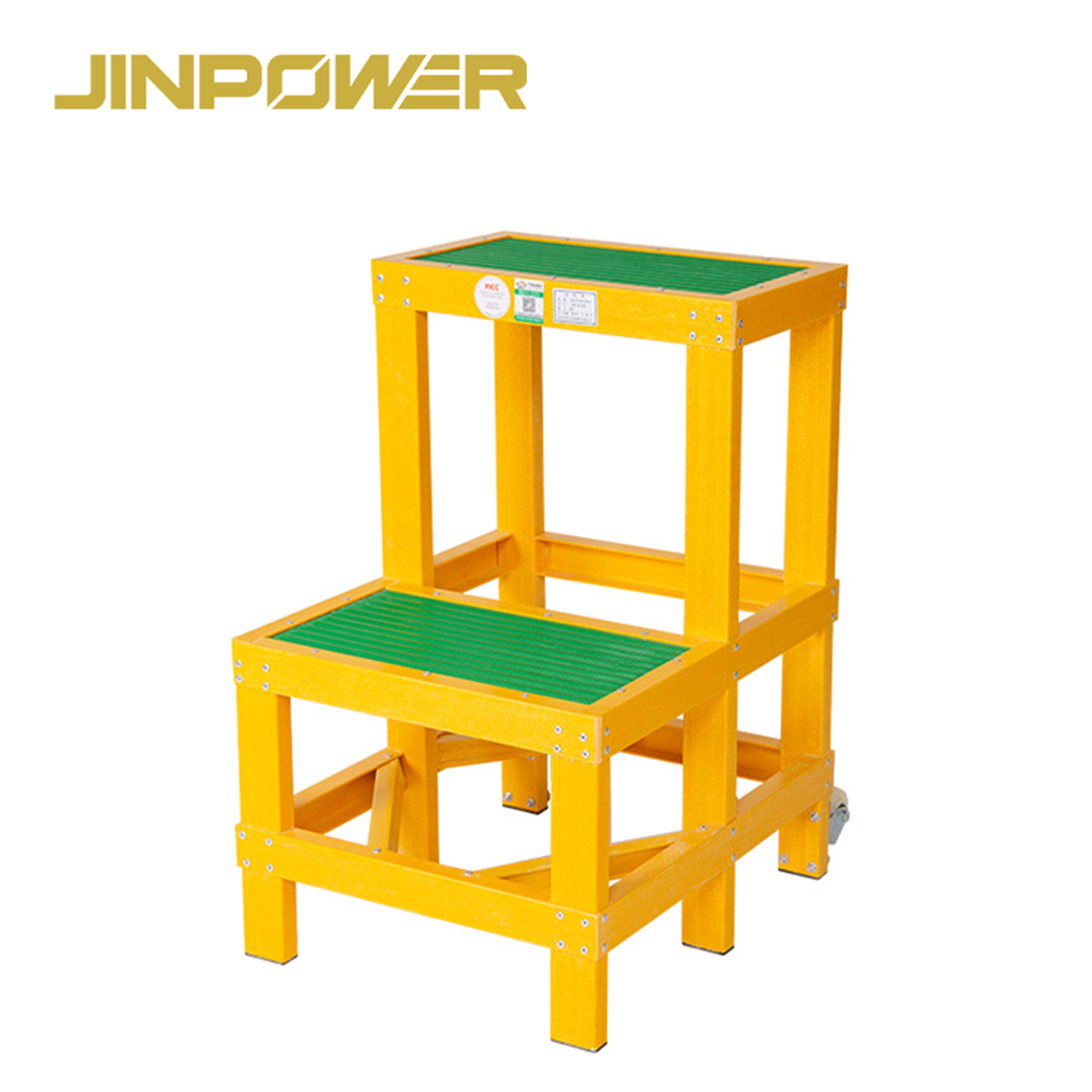

Taburete aislante de niveles alto y bajo/escalonado

El diseño de niveles alto y bajo/escalonado proporciona distintas posiciones elevadas en una sola estructura.

Puede resultar práctico cuando los interruptores, relés, medidores o equipos auxiliares de transformadores están instalados a distintas alturas.

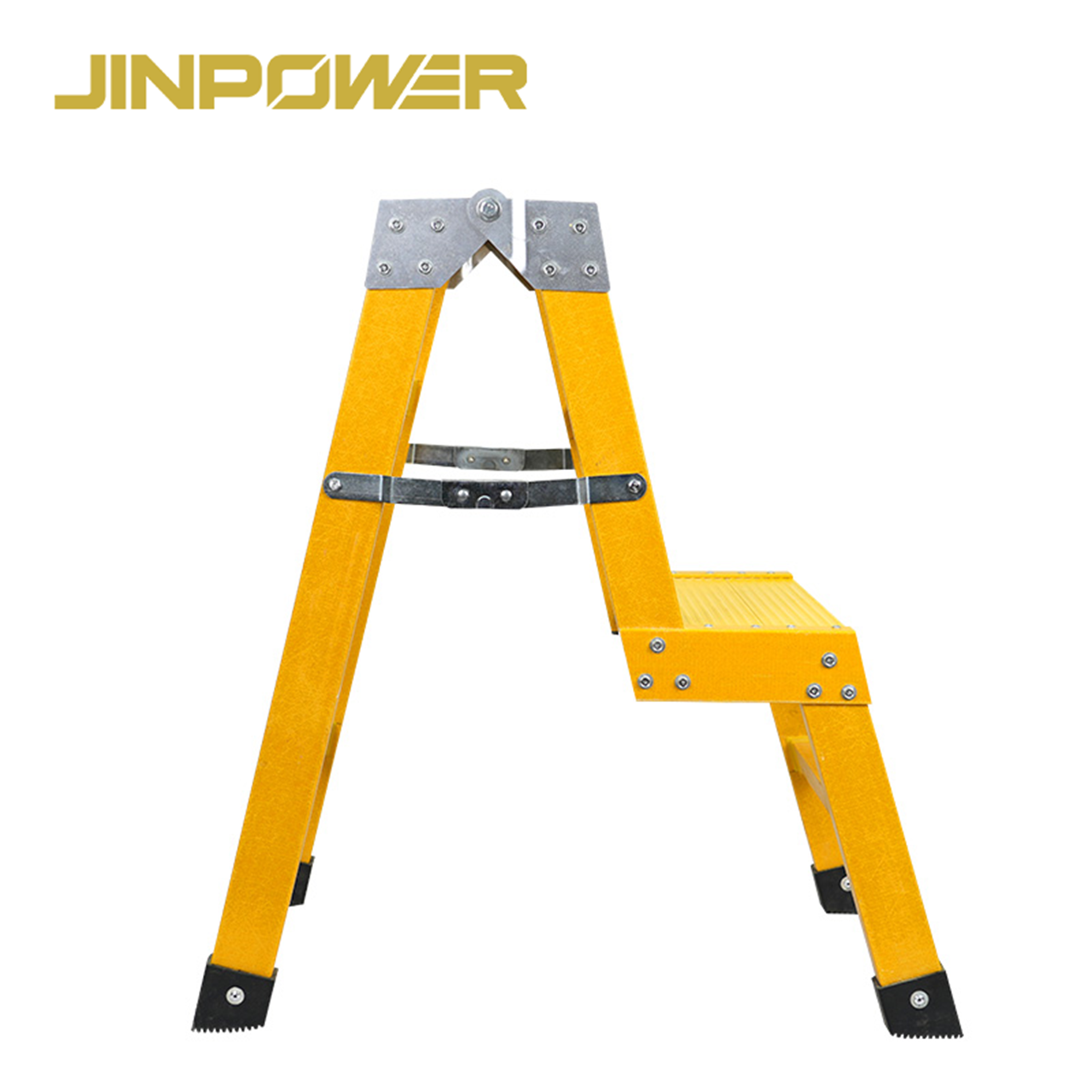

Taburete aislante plegable

La versión plegable está diseñada para facilitar el transporte y ocupar poco espacio durante el almacenamiento.

Es especialmente útil para equipos móviles de mantenimiento y vehículos de servicio, pero su diseño plegable incorpora bisagras y componentes de bloqueo que deben revisarse antes de cada uso.

Taburete aislante fijo frente a plegable

Taburete aislante frente a escalera aislante

Ambos productos ayudan a los trabajadores eléctricos a alcanzar equipos situados por encima de la altura normal de una persona de pie, pero resuelven necesidades de acceso distintas.

Si el trabajo requiere subir habitualmente a una posición más elevada, utilice unaEscalera aislante eléctricaen lugar de apilar taburetes o colocar soportes provisionales debajo de la plataforma.

Taburete aislante frente a alfombra aislante eléctrica

El taburete resuelve principalmente un problema de altura de trabajo, mientras que la alfombra de caucho cubre principalmente la zona de trabajo a nivel del suelo.

Según la evaluación de riesgos y el procedimiento del lugar de trabajo, ambos productos pueden utilizarse como distintas capas de una misma configuración de seguridad eléctrica.

Para aislamiento a nivel del suelo, consulte nuestra gama deAlfombras aislantes de caucho para uso eléctrico.

Cómo elegir el taburete aislante eléctrico adecuado

1. Empiece por la altura requerida de la plataforma

Primero, determine cuánta altura adicional necesita realmente el operador para alcanzar cómodamente el equipo objetivo.

No seleccione el taburete únicamente por su altura total.

2. Compruebe el tamaño de la plataforma

La superficie de apoyo debe ser adecuada para la postura de trabajo real.

Considere si el operador necesita recolocar los pies, girarse ligeramente o llevar un detector de tensión, una bolsa de herramientas u otro equipo de prueba mientras trabaja.

3. Elija entre un modelo fijo o plegable

En subestaciones fijas y salas eléctricas se puede priorizar la rigidez y la rapidez de uso diario. Los equipos móviles pueden valorar más las dimensiones plegadas, el transporte y el almacenamiento en el vehículo.

4. Confirme la carga mecánica nominal

No calcule la carga necesaria únicamente a partir del peso corporal del trabajador.

La carga de trabajo total puede incluir:

• Trabajador
• Bolsa de herramientas
• Equipo de prueba
• Herramientas eléctricas portátiles
• Otros equipos transportados

Solicite la carga nominal o el resultado del ensayo mecánico del modelo concreto, en lugar de suponer que todos los taburetes tienen la misma capacidad.

5. Compruebe el entorno de trabajo

Las salas interiores de celdas de maniobra, las subestaciones exteriores y las zonas de mantenimiento en campo pueden presentar condiciones del suelo y ambientales muy diferentes.

Tenga en cuenta:

• Estado del suelo
• Humedad
• Agua o barro
• Contaminación por aceite o productos químicos
• Exposición a radiación UV
• Superficies irregulares

El uso de material aislante no significa que el taburete deba utilizarse automáticamente en agua estancada, sobre superficies muy contaminadas o en terrenos inestables.

6. Confirme los requisitos de ensayo eléctrico

Si la compañía eléctrica, el contratista EPC o la licitación requieren ensayos dieléctricos, de resistencia de aislamiento u otras pruebas eléctricas, indique el método de ensayo, la tensión, la duración y los criterios de aceptación requeridos durante la fase de solicitud de oferta (RFQ).

7. Confirme la documentación requerida

En las compras para proyectos, compruebe qué documentos deben aprobarse antes del envío.

• Ficha técnica
• Plano aprobado
• Informe de ensayo mecánico
• Informe de ensayo eléctrico, cuando se requiera
• Marcado del producto
• Identificación de lote/número de serie
• COC u otros documentos del proyecto

Importancia del rendimiento antideslizante y la estabilidad

El aislamiento eléctrico es solo una parte de la seguridad del taburete.

Un trabajador aún puede caerse si la plataforma está resbaladiza, el bastidor se mueve o las patas no tienen un contacto estable con el suelo.

Durante la compra y la inspección, compruebe:

• Superficie antideslizante
• Rigidez de la plataforma
• Estabilidad del bastidor
• Estado de las patas/soportes
• Contacto con suelos irregulares
• Bloqueo de seguridad en modelos plegables, cuando corresponda

Especialmente en los modelos plegables, un buen material aislante no garantiza por sí solo la estabilidad mecánica del taburete completo.

Aplicaciones principales

Celdas de maniobra y paneles de control

Los interruptores, relés, medidores y mecanismos de operación no siempre están situados a una altura cómoda para una persona de pie.

Un taburete aislante proporciona una plataforma de trabajo elevada y, a la vez, añade una superficie no conductora bajo los pies del operador.

Operaciones en subestaciones

Durante las inspecciones, el apoyo a las maniobras, las pruebas y la puesta en servicio, el personal puede necesitar temporalmente una altura adicional para situarse junto a los equipos eléctricos.

Seleccione el taburete según la altura del equipo, los requisitos de la plataforma, el estado del suelo y el procedimiento de seguridad eléctrica del lugar de trabajo.

Áreas de transformadores

Las áreas de transformadores pueden incluir instrumentos, terminales y equipos de control auxiliares situados en alto.

Utilice una plataforma aprobada de la altura correcta en lugar de aumentar la altura con bloques, taburetes adicionales u otros soportes improvisados.

Pruebas y puesta en servicio

Los trabajos de prueba suelen requerir una posición corporal estable mientras el operador utiliza un detector de tensión, cables de prueba u otros instrumentos eléctricos.

Para equipos relacionados, consulte losDetectores de tensiónde JINPOWER.

Mantenimiento eléctrico industrial

Las fábricas, minas, salas de servicios públicos e instalaciones eléctricas industriales también pueden necesitar una plataforma elevada no conductora para inspecciones y mantenimiento.

Mantenimiento móvil de instalaciones eléctricas

Para los equipos de mantenimiento que se desplazan entre distintos lugares de trabajo, un taburete aislante plegable puede reducir el espacio de almacenamiento en los vehículos de servicio.

Antes de usarlo, asegúrese de que el bastidor plegable y el mecanismo de bloqueo estén completamente encajados y estables.

¿Cómo deben revisarse las normas?

Los requisitos mecánicos del taburete y los requisitos de aislamiento eléctrico deben revisarse por separado. No debe aplicarse una norma simplemente porque el producto contenga fibra de vidrio o se comercialice como «aislante».

EN 14183

EN 14183 es una norma para taburetes de escalón que abarca aspectos como el diseño, las dimensiones, los materiales, el rendimiento y los ensayos.

Cuando la estructura del producto se encuentre dentro del ámbito pertinente de los taburetes de escalón, EN 14183 puede utilizarse como referencia para los requisitos mecánicos y estructurales.

EN 14183 no debe describirse como una certificación de aislamiento eléctrico.

IEC 61478

IEC 61478 abarca diseños específicos de escaleras aislantes utilizadas para trabajos en tensión. No se aplica automáticamente a todos los taburetes aislantes o plataformas de trabajo.

Por lo tanto, para un taburete aislante, los requisitos eléctricos aplicables deben confirmarse en función del diseño exacto del producto, la especificación del proyecto y la documentación de ensayo correspondiente, en lugar de afirmar simplemente que cumple con IEC 61478.

Ensayos eléctricos específicos del proyecto

Las compañías eléctricas y los proyectos EPC pueden establecer sus propios requisitos de tensión soportada dieléctrica, resistencia de aislamiento, carga mecánica, estabilidad y otros criterios de aceptación.

Lo más conveniente es indicar el método de ensayo requerido y los criterios de aceptación durante la fase de cotización, en lugar de preguntar únicamente: «¿Este taburete tiene un certificado IEC?»

La aceptación eléctrica y mecánica debe comprobarse por separado

¿Qué debe comprobarse antes del uso?

Inspeccione la estructura de fibra de vidrio/aislante

• Grietas
• Delaminación
• Arañazos profundos
• Daños por impacto
• Deformación
• Contaminación
• Humedad

Inspeccione la plataforma

Compruebe si hay grietas, conexiones flojas o deformaciones, y asegúrese de que la superficie antideslizante no esté cubierta de aceite, barro u otros contaminantes.

Compruebe las patas y el contacto con el suelo

Todos los puntos de apoyo deben estar completos, y el taburete debe asentarse firmemente sobre una superficie sólida y estable, sin balanceo anormal.

Compruebe el mecanismo de plegado

En los modelos plegables, asegúrese de que las bisagras, los bloqueos y los mecanismos ant aperturas accidentales estén correctamente accionados antes de que el trabajador suba a la plataforma.

Compruebe la etiqueta y el estado de los ensayos

Confirme que la identificación del modelo, la información de carga requerida y el estado de inspección/ensayo del proyecto sigan siendo claros y trazables.

Condiciones exteriores, húmedas y contaminadas

La fibra de vidrio puede ser útil en entornos eléctricos, pero eso no significa que un taburete aislante siga siendo automáticamente adecuado en cualquier condición húmeda o contaminada.

Antes de utilizar el taburete al aire libre o en un lugar con mucha humedad, compruebe:

• Si la plataforma está limpia y seca
• Si hay una película de agua
• Si hay barro, aceite o contaminación química
• Si todas las patas tienen un contacto estable con el suelo
• Si el bastidor está dañado
• Si el entorno es adecuado para la configuración de producto seleccionada

El agua estancada, la contaminación importante o un terreno inestable pueden afectar tanto al estado eléctrico como a la estabilidad mecánica. Si se dan estas condiciones, siga el procedimiento de seguridad del lugar de trabajo.

Limpieza, almacenamiento y mantenimiento

• Mantenga las superficies aislantes limpias y secas
• Evite los productos de limpieza o disolventes que puedan dañar el material
• Evite el contacto prolongado con aceites y productos químicos
• Proteja el bastidor contra impactos
• No coloque objetos pesados sobre el taburete durante el almacenamiento
• Proteja las bisagras y los mecanismos de bloqueo de los modelos plegables
• Evite la exposición innecesariamente prolongada a la radiación UV
• Mantenga registros de inspección y ensayo cuando lo requiera el proyecto

¿Cuándo debe retirarse de servicio el taburete aislante?

Si existe alguna duda sobre la integridad eléctrica o la estabilidad mecánica del taburete, deje de usarlo y solicite una inspección.

Entre los motivos habituales se incluyen:

• Grietas visibles en la fibra de vidrio
• Delaminación o daños importantes en la superficie
• Deformación de la plataforma o conexiones flojas
• Deformación visible del bastidor
• Balanceo u oscilación anormal
• Almohadillas de apoyo/soportes ausentes o muy dañados
• El bloqueo del sistema plegable no encaja de forma fiable
• Impacto mecánico severo
• Contaminación o exposición a la humedad de origen desconocido
• Ha vencido el período de inspección o ensayo requerido
• Fallo de un ensayo eléctrico o mecánico requerido

Inspecciones de JINPOWER antes del envío

Para pedidos de compañías eléctricas, contratistas EPC, contratistas y distribuidores, el objetivo principal antes del envío es confirmar que el taburete suministrado se ajuste a la especificación aprobada.

• Modelo del producto
• Dimensiones de altura confirmadas
• Tamaño de la plataforma
• Tipo de estructura
• Estado del bastidor
• Estado de la plataforma
• Superficie antideslizante
• Patas/estructura de soporte
• Mecanismo de plegado, cuando corresponda
• Etiqueta e identificación del producto
• Embalaje
• Documentación técnica requerida

Si el proyecto requiere un ensayo específico de carga mecánica, un ensayo dieléctrico, una inspección de terceros o trazabilidad por lotes, defina esos requisitos antes de iniciar la producción y confirmar el pedido.

Configuración OEM y para proyectos

JINPOWER presta asistencia a compañías eléctricas, contratistas EPC, distribuidores de material eléctrico, compradores industriales y contratistas de mantenimiento que necesitan cantidades para proyectos o compras a granel.

Según la estructura del producto confirmada, podemos acordar:

• Altura
• Tamaño de la plataforma
• Configuración multinivel
• Estructura fija/plegable
• Color
• Etiqueta de seguridad
• Identificación de serie
• Logotipo/marca
• Embalaje
• Documentación del proyecto

¿Cómo se integra un taburete aislante en un sistema de seguridad eléctrica?

El taburete aislante proporciona una posición de trabajo elevada y aislamiento adicional bajo los pies. Según el trabajo, aún puede ser necesario utilizar otros equipos.

Entre los productos relacionados de JINPOWER se incluyenEscaleras y taburetes aislantes,Escaleras aislantes eléctricas,Alfombras aislantes de caucho para uso eléctrico,EPI de seguridad eléctricayDetectores de tensión.

¿Por qué elegir los taburetes aislantes de JINPOWER?

Diseñados para trabajos eléctricos

JINPOWER suministra escaleras aislantes, alfombras de caucho, detectores de tensión, equipos de puesta a tierra y EPI eléctricos, por lo que el taburete puede seleccionarse como parte del entorno de trabajo eléctrico general, en lugar de tratarse como un mueble común.

Varias opciones de estructura

Los diseños multicapa, de niveles alto y bajo/escalonados y plegables ofrecen opciones para subestaciones fijas, diferentes alturas de trabajo y tareas móviles de mantenimiento.

Selección basada en la aplicación

Recomendamos seleccionar el producto según la altura de la plataforma, su tamaño, la carga, la estabilidad, el entorno de trabajo y los requisitos eléctricos, en lugar de elegirlo únicamente por su altura total.

Documentación B2B para proyectos

Para licitaciones de compañías eléctricas, proyectos EPC y compras de distribuidores, las fichas técnicas, los planos, los requisitos de ensayo, las etiquetas, el embalaje y otros documentos de aprobación pueden confirmarse antes de aprobar el pedido.

¿Qué debe incluir en su solicitud de oferta (RFQ)?

Preguntas frecuentes

¿Para qué se utiliza principalmente un taburete aislante eléctrico?

Proporciona una posición de apoyo elevada y estable, así como una superficie no conductora adicional para trabajos eléctricos en lugares como subestaciones, salas de celdas de maniobra, áreas de transformadores e instalaciones eléctricas industriales.

¿La altura indicada del taburete es la misma que la altura de la plataforma?

No necesariamente. Según la estructura, la altura indicada puede referirse a una dimensión nominal o total y no a la altura exacta de la plataforma de apoyo. Confirme la altura de la plataforma y la altura total en el plano final antes de realizar el pedido.

¿Puede un taburete aislante sustituir a las botas aislantes o a una alfombra de caucho?

No. Los taburetes, las botas y las alfombras aislantes cumplen funciones distintas dentro de un sistema de seguridad eléctrica. La combinación adecuada depende de la evaluación de riesgos y del procedimiento de trabajo.

¿Cuál es la diferencia entre un taburete aislante y una escalera aislante?

Un taburete proporciona una plataforma estable para trabajar a menor altura. Una escalera se utiliza para subir y alcanzar lugares más elevados. No apile taburetes para sustituir una escalera.

¿Debo elegir un taburete fijo o plegable?

Los diseños fijos son prácticos para subestaciones permanentes y salas de celdas de maniobra. Los diseños plegables son más cómodos para los equipos que necesitan transportarlos con frecuencia y guardarlos en vehículos.

¿Cómo debo elegir la altura del taburete?

Empiece por la altura del punto de operación del equipo y la posición de apoyo que necesita el trabajador. No seleccione el producto basándose únicamente en la altura total.

¿Cómo debe seleccionarse la capacidad de carga?

Tenga en cuenta la carga combinada del trabajador, las herramientas y el equipo de prueba; después, verifique la carga nominal o los datos de ensayo mecánico del modelo concreto del taburete.

¿Puede utilizarse el taburete al aire libre o en condiciones húmedas?

La idoneidad debe confirmarse para el modelo seleccionado y el proyecto. Compruebe la humedad, la contaminación de la superficie, la estabilidad del terreno y el estado del producto antes de utilizarlo. Que la estructura sea de fibra de vidrio no significa por sí solo que el taburete sea adecuado para cualquier entorno húmedo.

¿EN 14183 es una norma de aislamiento eléctrico?

No. EN 14183 aborda el diseño, las dimensiones, los materiales, el rendimiento y los ensayos de los taburetes de escalón. Los requisitos de aislamiento eléctrico deben verificarse por separado cuando corresponda.

¿Se aplica IEC 61478 a los taburetes aislantes?

No automáticamente. IEC 61478 abarca escaleras aislantes especificadas que se utilizan para trabajos en tensión. Los requisitos eléctricos aplicables a un taburete deben determinarse según el diseño real del producto, la especificación del proyecto y la documentación de ensayo correspondiente.

¿Puede JINPOWER personalizar el taburete?

La altura, el tamaño de la plataforma, la estructura, el color, el etiquetado, la marca y el embalaje se pueden acordar según el diseño seleccionado y los requisitos del pedido.

Solicite información y precios de los taburetes aislantes

Si busca taburetes aislantes eléctricos para una subestación, una sala de celdas de maniobra, una instalación de transformadores, un equipo de mantenimiento eléctrico industrial o un proyecto EPC, facilite a JINPOWER más información que simplemente «Necesito un taburete de fibra de vidrio».

Indique la altura requerida de la plataforma, la altura del punto de operación del equipo, el tamaño de la plataforma, el tipo de estructura, la carga total requerida, si el entorno es interior o exterior, los requisitos de ensayo eléctrico, las normas aplicables, la cantidad y la documentación requerida.

A continuación, JINPOWER podrá confirmar una configuración multicapa, de niveles alto y bajo/escalonada o plegable adecuada antes de emitir la cotización y aprobar el proyecto.
