Points forts du produit

• Plateforme de travail surélevée non conductrice pour la maintenance électrique
• Construction isolante en fibre de verre renforcée, selon le modèle
• Configurations multicouches, à niveaux décalés et pliantes
• Surface antidérapante selon la configuration
• Convient aux postes électriques, aux salles d’appareillage de commutation, aux zones de transformateurs et aux panneaux de commande
• Différentes hauteurs et dimensions de plateforme disponibles
• Structures fixes pour les postes de travail réguliers et versions pliantes pour les équipes mobiles
• Les dimensions du projet, la couleur, les étiquettes, le logo et l’emballage peuvent être discutés selon la configuration confirmée

Spécifications techniques rapides

Références des modèles disponibles

Les modèles suivants peuvent servir à une première sélection. Comme la « hauteur du tabouret » peut désigner différentes dimensions selon la structure, les valeurs ci-dessous sont indiquées à titre de référence de hauteur nominale. La hauteur de la plateforme, la hauteur totale et les autres dimensions doivent être confirmées sur le plan approuvé avant la commande.

La capacité de charge, les valeurs des essais électriques, les dimensions hors tout exactes et les autres paramètres techniques doivent être vérifiés dans la fiche technique et les documents de projet approuvés correspondant au modèle sélectionné. Ils ne doivent pas être estimés uniquement à partir de la hauteur du tabouret.

Guide de sélection rapide

La hauteur de la plateforme, la hauteur totale et la hauteur de travail sont différentes

C’est l’un des points les plus importants à confirmer avant de commander un tabouret isolant.

Hauteur de la plateforme

La hauteur de la plateforme correspond à la hauteur de la surface sur laquelle l’opérateur se tient réellement. Pour la plupart des projets, il s’agit de l’une des dimensions les plus utiles pour choisir un tabouret.

Hauteur totale

La hauteur totale correspond à la hauteur physique totale du produit. Pour les modèles à plusieurs niveaux ou à cadre, elle peut différer de la hauteur de la plateforme sur laquelle on se tient.

Hauteur de travail

La hauteur de travail désigne la hauteur qu’un opérateur peut atteindre confortablement lorsqu’il se tient sur la plateforme. Elle dépend également de sa taille, de la portée de ses bras, de sa posture de travail et de la position de l’équipement électrique.

Au lieu d’indiquer simplement « Nous avons besoin d’un tabouret de 1,2 m » dans votre demande de devis, précisez la hauteur du point de commande de l’équipement et la hauteur de plateforme requise. Cela permet de sélectionner le modèle avec beaucoup plus de précision.

Qu’est-ce qu’un tabouret isolant électrique ?

Un tabouret isolant électrique est une plateforme de travail non conductrice utilisée lorsque le personnel électrique a besoin d’une position stable et surélevée pour effectuer des opérations, des inspections, des essais ou des travaux de maintenance.

Il remplit deux fonctions essentielles.

Premièrement, il fournit une hauteur de travail supplémentaire lorsque les appareillages de commutation, les panneaux de commande, les armoires de relais, les compteurs ou les mécanismes de commande sont situés au-dessus de la hauteur normale de travail debout.

Deuxièmement, sa structure isolante fournit une surface non conductrice supplémentaire sous les pieds de l’opérateur, dans le cadre du système général de sécurité électrique.

Il est donc préférable de le considérer comme :

Une plateforme de travail surélevée non conductrice pour les travaux électriques.

Pourquoi utiliser un tabouret isolant dédié ?

Un tabouret métallique ordinaire, une plateforme en bois ou un marchepied en plastique polyvalent peut fournir de la hauteur, mais cela ne le rend pas automatiquement adapté aux travaux de maintenance électrique.

Une plateforme de travail électrique professionnelle doit être évaluée sous l’angle électrique et mécanique :

• Matériau isolant
• Stabilité de la plateforme
• Surface antidérapante
• Charge mécanique
• Hauteur de station debout
• Conditions environnementales
• État des inspections
• Exigences d’essai du projet

La véritable question d’achat n’est pas simplement « Est-il fabriqué en fibre de verre ? ». Il s’agit de savoir si la configuration complète du tabouret convient à l’environnement de travail électrique prévu.

Un tabouret isolant ne constitue pas un système complet de protection électrique

Un tabouret isolant peut fournir une surface non conductrice pour se tenir debout, mais il ne dispense pas des autres mesures de la procédure de sécurité électrique.

Selon le travail, le système de sécurité complet peut également nécessiter :

• La mise hors tension et l’isolement électrique
• La vérification de l’absence de tension
• La mise à la terre temporaire
• Des gants isolants électriques
• Des bottes isolantes
• Des tapis isolants en caoutchouc pour travaux électriques
• Des EPI contre l’arc électrique et les risques électriques
• Une autorisation de travail
• Des mesures de contrôle de la distance minimale d’approche

Le tabouret doit donc être considéré comme une couche de protection et d’accès supplémentaire du système de sécurité électrique, et non comme un moyen autonome de prévenir les chocs électriques.

Tabouret isolant électrique ou marchepied ordinaire

Un tabouret ne doit pas être automatiquement approuvé pour des travaux électriques simplement parce qu’il est fabriqué en plastique, en bois ou dans un autre matériau non métallique.

Multicouche, à niveaux décalés ou pliant : quelle structure convient au travail ?

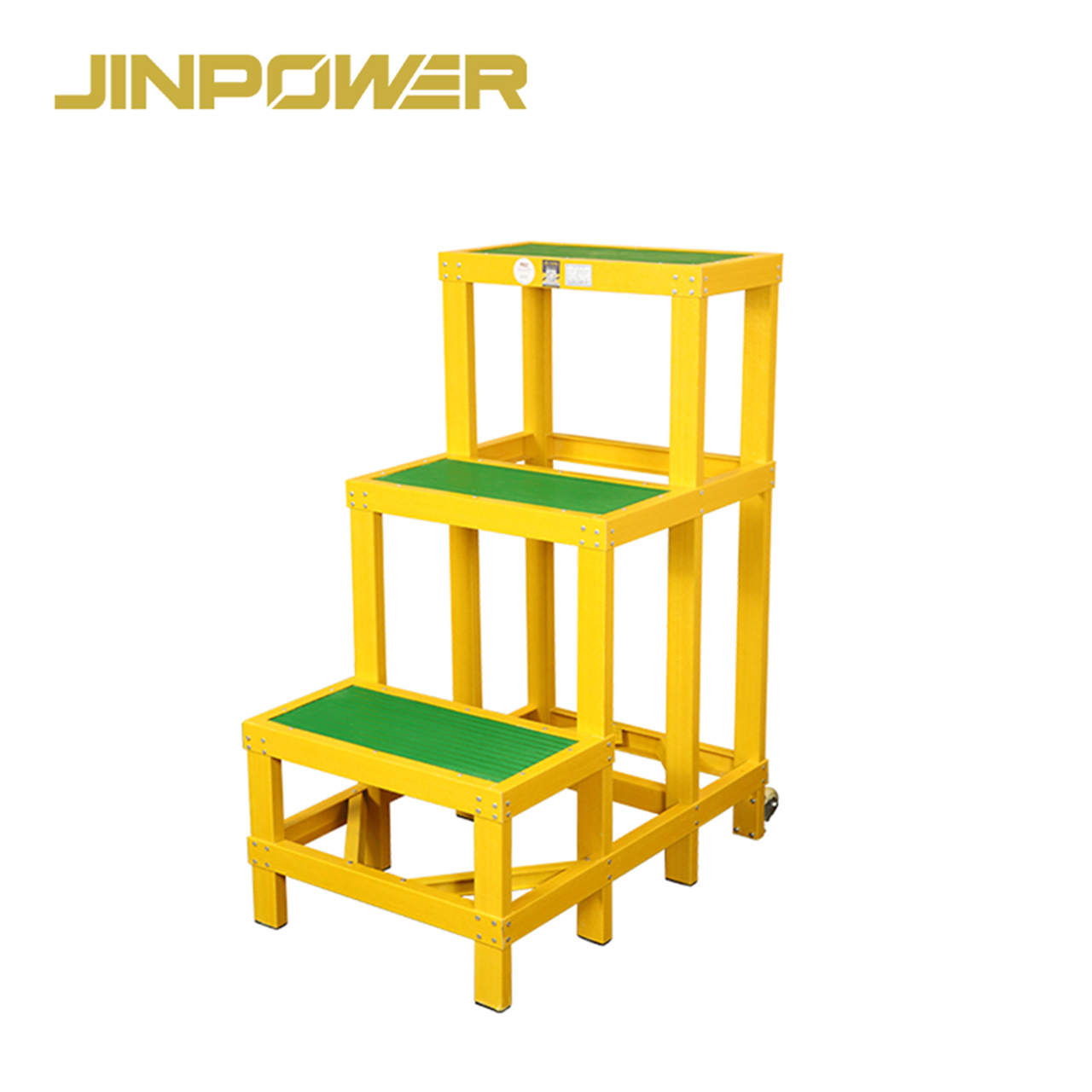

Tabouret isolant multicouche

La conception multicouche comporte plusieurs niveaux de marche dans une structure renforcée fixe.

Elle convient aux postes électriques, aux salles de commande et aux autres zones de travail fixes où le personnel a régulièrement besoin de plusieurs niveaux de station debout.

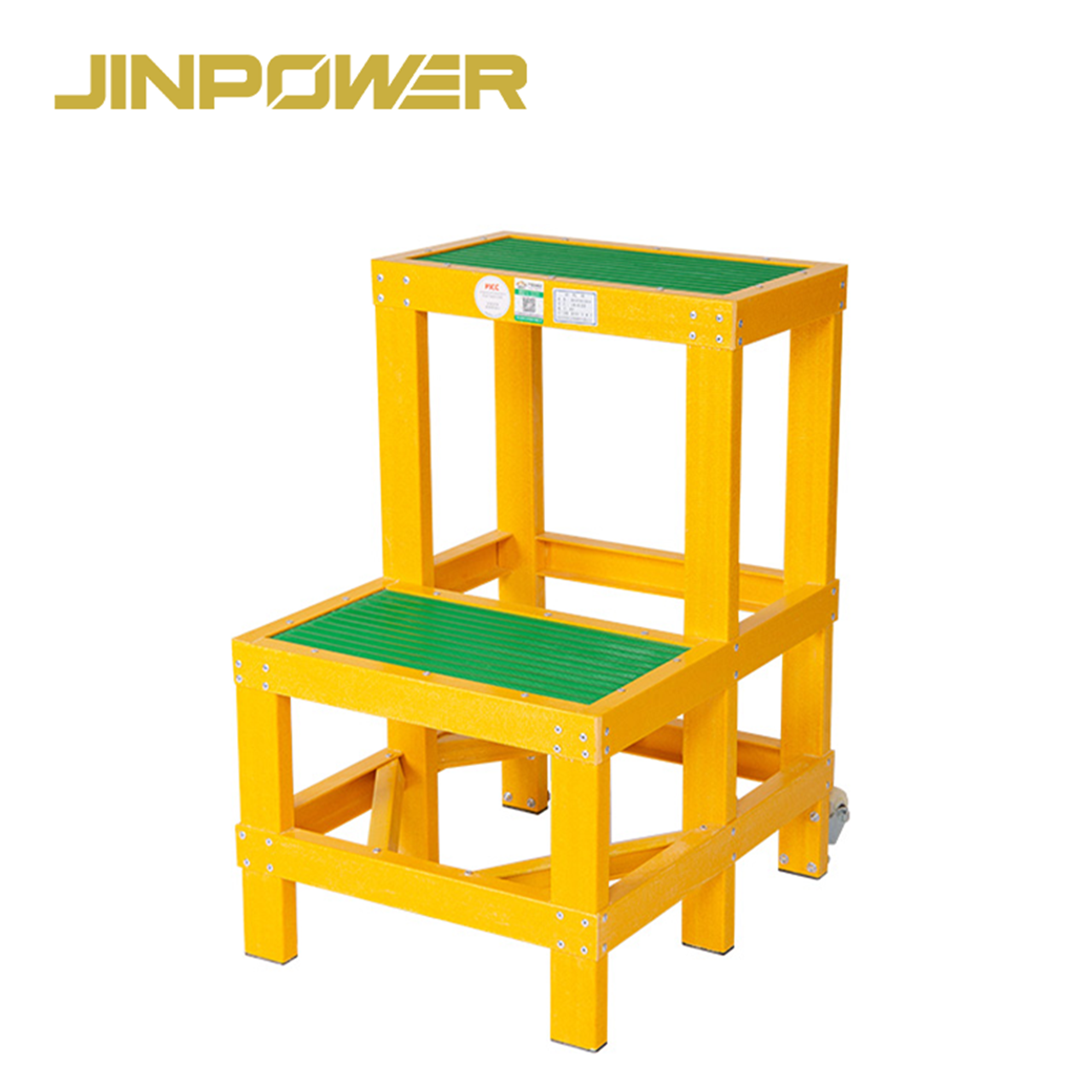

Tabouret isolant à niveaux décalés

La conception à niveaux décalés offre différentes positions surélevées dans une même structure.

Elle peut être pratique lorsque des disjoncteurs, relais, compteurs ou équipements auxiliaires de transformateur sont installés à différentes hauteurs.

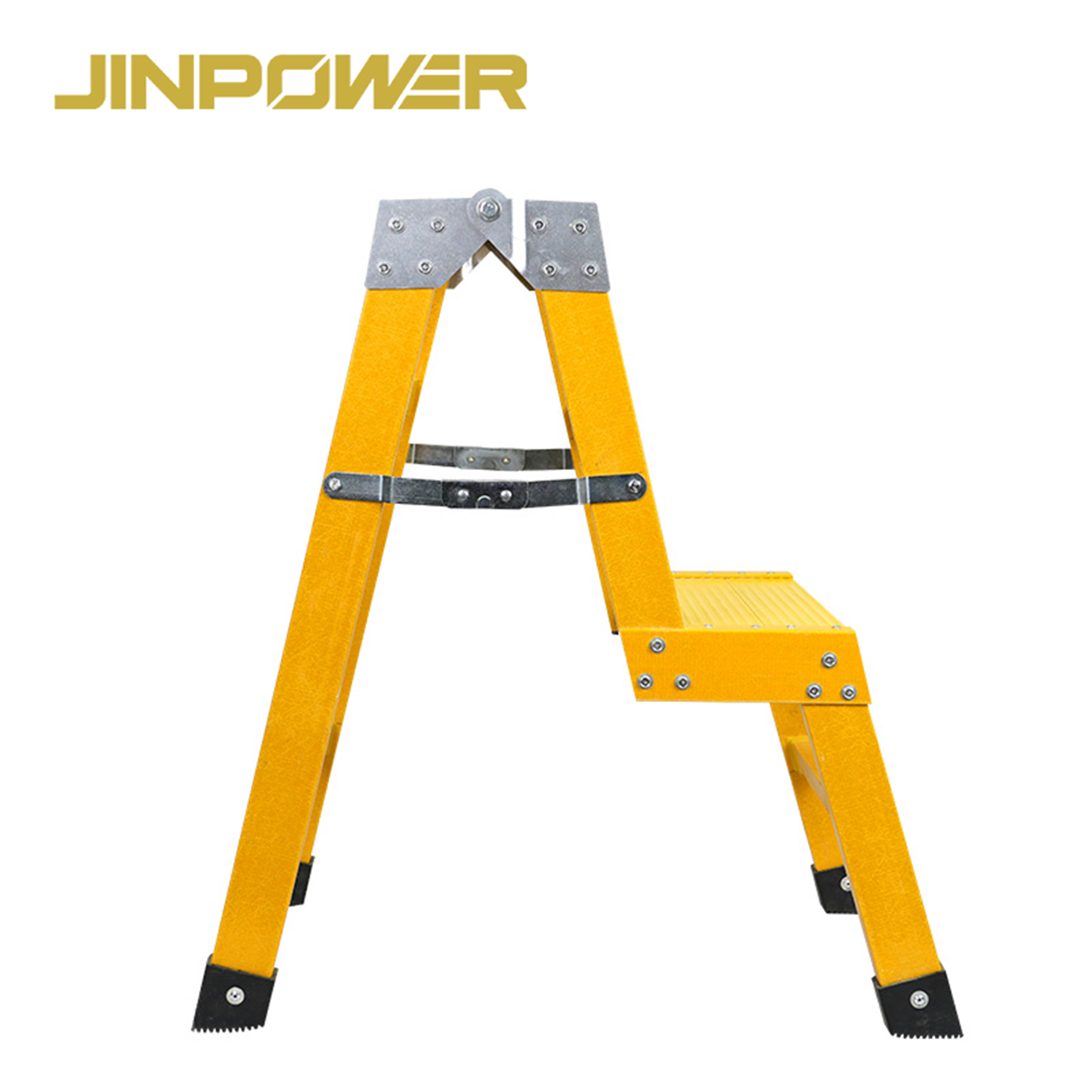

Tabouret isolant pliant

La version pliante est conçue pour faciliter le transport et réduire l’encombrement lors du rangement.

Elle est particulièrement utile aux équipes de maintenance mobiles et dans les véhicules de service, mais sa conception pliante comporte des charnières et des éléments de verrouillage qui doivent être vérifiés avant chaque utilisation.

Tabouret isolant fixe ou pliant

Tabouret isolant ou échelle isolante

Ces deux produits aident les électriciens à atteindre des équipements situés au-dessus de la hauteur normale de station debout, mais ils répondent à des besoins d’accès différents.

Si le travail nécessite de monter régulièrement à une position plus élevée, utilisez uneÉchelle isolante électriqueplutôt que d’empiler des tabourets ou de placer des supports temporaires sous la plateforme.

Tabouret isolant ou tapis isolant électrique

Le tabouret répond principalement à un besoin de hauteur de travail, tandis que le tapis en caoutchouc couvre principalement la zone de travail au niveau du sol.

Selon l’évaluation des risques et la procédure du site, les deux produits peuvent être utilisés comme différentes couches d’un même dispositif de sécurité électrique.

Pour l’isolation au niveau du sol, découvrez notre gamme deTapis isolants en caoutchouc pour travaux électriques.

Comment choisir le bon tabouret isolant électrique

1. Commencez par déterminer la hauteur de plateforme requise

Vérifiez d’abord la hauteur supplémentaire dont l’opérateur a réellement besoin pour atteindre confortablement l’équipement visé.

Ne choisissez pas le tabouret uniquement en fonction de sa hauteur totale.

2. Vérifiez les dimensions de la plateforme

La surface de station debout doit convenir à la posture de travail réelle.

Demandez-vous si l’opérateur doit déplacer ses pieds, pivoter légèrement ou transporter un détecteur de tension, un sac à outils ou d’autres équipements d’essai pendant le travail.

3. Choisissez une version fixe ou pliante

Les postes électriques fixes et les salles électriques peuvent privilégier la rigidité et la rapidité d’utilisation au quotidien. Les équipes mobiles peuvent accorder davantage d’importance à l’encombrement une fois plié, au transport et au rangement dans le véhicule.

4. Confirmez la charge mécanique nominale

Ne calculez pas la charge nécessaire uniquement à partir du poids de l’opérateur.

La charge totale en service peut inclure :

• L’opérateur
• Le sac à outils
• L’équipement d’essai
• Les outils électriques portables
• Les autres équipements transportés

Demandez la charge nominale ou le résultat de l’essai mécanique du modèle concerné au lieu de supposer que tous les tabourets ont la même capacité.

5. Vérifiez l’environnement de travail

Les salles d’appareillage de commutation intérieures, les postes électriques extérieurs et les sites de maintenance sur le terrain peuvent présenter des conditions de sol et d’environnement très différentes.

Tenez compte des éléments suivants :

• État du sol
• Humidité
• Eau ou boue
• Contamination par de l’huile ou des produits chimiques
• Exposition aux UV
• Surfaces irrégulières

L’utilisation d’un matériau isolant ne signifie pas que le tabouret doit être utilisé automatiquement dans de l’eau stagnante, sur des surfaces fortement contaminées ou sur un sol instable.

6. Confirmez les exigences relatives aux essais électriques

Si le fournisseur d’électricité, l’entrepreneur EPC ou l’appel d’offres exige un essai diélectrique, un essai de résistance d’isolement ou un autre essai électrique, indiquez la méthode d’essai, la tension, la durée et les critères d’acceptation requis dès l’étape de la demande de devis.

7. Confirmez la documentation requise

Pour un achat lié à un projet, vérifiez quels documents doivent être approuvés avant l’expédition.

• Fiche technique
• Plan approuvé
• Rapport d’essai mécanique
• Rapport d’essai électrique, si nécessaire
• Marquage du produit
• Identification du lot / numéro de série
• COC ou autres documents du projet

Pourquoi l’antidérapance et la stabilité sont importantes

L’isolation électrique n’est qu’un aspect de la sécurité du tabouret.

Un opérateur peut toujours tomber si la plateforme est glissante, si le cadre bouge ou si les pieds ne reposent pas de façon stable sur le sol.

Lors de l’achat et de l’inspection, vérifiez :

• La surface antidérapante
• La rigidité de la plateforme
• La stabilité du cadre
• L’état des pieds / supports
• Le contact avec un sol irrégulier
• Le verrouillage des modèles pliants, le cas échéant

Pour les modèles pliants en particulier, un bon matériau isolant ne signifie pas automatiquement que le tabouret complet est mécaniquement stable.

Principales applications

Appareillages de commutation et panneaux de commande

Les disjoncteurs, relais, compteurs et mécanismes de commande ne sont pas toujours placés à une hauteur confortable pour travailler debout.

Un tabouret isolant fournit une plateforme de travail surélevée tout en ajoutant une surface non conductrice sous les pieds de l’opérateur.

Opérations en poste électrique

Lors des inspections, de l’assistance aux manœuvres, des essais et de la mise en service, le personnel peut avoir besoin d’une hauteur de station debout temporairement accrue autour des équipements électriques.

Choisissez le tabouret en fonction de la hauteur de l’équipement, des besoins de la plateforme, de l’état du sol et de la procédure de sécurité électrique du site.

Zones de transformateurs

Les zones de transformateurs peuvent comporter des instruments, des bornes et des équipements de commande auxiliaires en hauteur.

Utilisez une plateforme approuvée de hauteur appropriée plutôt que d’augmenter la hauteur avec des blocs, des tabourets supplémentaires ou d’autres supports improvisés.

Essais et mise en service

Les travaux d’essai nécessitent souvent une position stable pendant que l’opérateur manipule un détecteur de tension, des cordons d’essai ou d’autres instruments électriques.

Pour les équipements connexes, consultez lesDétecteurs de tensionJINPOWER.

Maintenance électrique industrielle

Les usines, les mines, les locaux des fournisseurs d’électricité et les installations électriques industrielles peuvent également nécessiter une plateforme surélevée non conductrice pour les inspections et la maintenance.

Maintenance mobile des réseaux électriques

Pour les équipes de maintenance qui se déplacent d’un site à l’autre, un tabouret isolant pliant peut réduire l’espace de rangement nécessaire dans les véhicules de service.

Avant utilisation, assurez-vous que le cadre pliant et le mécanisme de verrouillage sont complètement enclenchés et stables.

Comment examiner les normes ?

Les exigences mécaniques applicables aux tabourets et les exigences relatives à l’isolation électrique doivent être examinées séparément. Une norme ne doit pas être appliquée simplement parce que le produit contient de la fibre de verre ou est commercialisé comme « isolant ».

EN 14183

La norme EN 14183 concerne les marchepieds et couvre notamment la conception, les dimensions, les matériaux, les performances et les essais.

Lorsque la structure du produit relève du champ d’application correspondant aux marchepieds, EN 14183 peut servir de référence pour les exigences mécaniques et structurelles.

EN 14183 ne doit pas être présentée comme une certification d’isolation électrique.

IEC 61478

La norme IEC 61478 couvre certaines conceptions d’échelles isolantes utilisées pour les travaux sous tension. Elle ne s’applique pas automatiquement à tous les tabourets ou plateformes de travail isolants.

Pour un tabouret isolant, les exigences électriques applicables doivent donc être confirmées à partir de la conception exacte du produit, des spécifications du projet et des documents d’essai justificatifs, plutôt que de revendiquer simplement la conformité à IEC 61478.

Essais électriques propres au projet

Les fournisseurs d’électricité et les projets EPC peuvent définir leurs propres exigences en matière de tenue diélectrique, de résistance d’isolement, de charge mécanique, de stabilité et d’autres critères d’acceptation.

La meilleure approche consiste à communiquer la méthode d’essai et les critères d’acceptation requis lors de la demande de devis, au lieu de demander uniquement : « Ce tabouret possède-t-il un certificat IEC ? »

L’acceptation électrique et mécanique doit être vérifiée séparément

Que faut-il vérifier avant utilisation ?

Inspecter la structure en fibre de verre / isolante

• Fissures
• Délaminage
• Rayures profondes
• Dommages dus aux chocs
• Déformation
• Contamination
• Humidité

Inspecter la plateforme

Vérifiez l’absence de fissures, de raccords desserrés ou de déformation, et assurez-vous que la surface antidérapante n’est pas recouverte d’huile, de boue ou d’autres contaminants.

Vérifier les pieds et le contact avec le sol

Tous les points d’appui doivent être complets et le tabouret doit reposer fermement sur une surface solide et stable, sans oscillation anormale.

Vérifier le mécanisme de pliage

Pour les modèles pliants, assurez-vous que les charnières, les verrous et les dispositifs anti-ouverture sont correctement enclenchés avant que l’opérateur ne monte sur la plateforme.

Vérifier l’étiquette et l’état des essais

Vérifiez que l’identification du modèle, les informations de charge requises et l’état des inspections / essais du projet restent clairs et traçables.

Conditions extérieures, humides et contaminées

La fibre de verre peut être utile dans les environnements électriques, mais cela ne signifie pas qu’un tabouret isolant reste automatiquement adapté à toutes les conditions humides ou contaminées.

Avant d’utiliser le tabouret à l’extérieur ou dans un endroit très humide, vérifiez :

• Si la plateforme est propre et sèche
• Si un film d’eau est présent
• Si de la boue, de l’huile ou des produits chimiques contaminent la surface
• Si tous les pieds sont en contact stable avec le sol
• Si le cadre est endommagé
• Si l’environnement convient à la configuration du produit sélectionnée

L’eau stagnante, une contamination importante ou un sol instable peuvent affecter à la fois l’état électrique et la stabilité mécanique. Lorsque ces conditions sont présentes, suivez la procédure de sécurité du site.

Nettoyage, rangement et entretien

• Gardez les surfaces isolantes propres et sèches
• Évitez les produits de nettoyage ou solvants susceptibles d’endommager le matériau
• Évitez tout contact prolongé avec de l’huile et des produits chimiques
• Protégez le cadre contre les chocs
• Ne placez pas d’objets lourds sur le tabouret pendant son rangement
• Protégez les charnières et mécanismes de verrouillage des modèles pliants
• Évitez une exposition inutile et prolongée aux UV
• Conservez les registres d’inspection et d’essai lorsque le projet l’exige

Quand faut-il retirer le tabouret isolant du service ?

En cas de doute sur l’intégrité électrique ou la stabilité mécanique du tabouret, cessez de l’utiliser et faites-le inspecter.

Les motifs habituels sont notamment :

• Fissures visibles dans la fibre de verre
• Délaminage ou dommages importants en surface
• Déformation de la plateforme ou raccord desserré
• Déformation visible du cadre
• Oscillation ou instabilité anormale
• Patins / supports manquants ou fortement endommagés
• Verrouillage du mécanisme pliant peu fiable
• Choc mécanique important
• Exposition à une contamination ou à l’humidité d’origine inconnue
• Période d’inspection ou d’essai requise dépassée
• Échec à un essai électrique ou mécanique requis

Contrôles JINPOWER avant expédition

Pour les commandes des fournisseurs d’électricité, des entreprises EPC, des entrepreneurs et des distributeurs, l’objectif principal avant expédition est de confirmer que le tabouret fourni correspond aux spécifications approuvées.

• Modèle du produit
• Dimensions de hauteur confirmées
• Dimensions de la plateforme
• Type de structure
• État du cadre
• État de la plateforme
• Surface antidérapante
• Pieds / structure de support
• Mécanisme de pliage, le cas échéant
• Étiquette et identification du produit
• Emballage
• Documentation technique requise

Si le projet exige un essai spécifique de charge mécanique, un essai diélectrique, une inspection par un organisme tiers ou la traçabilité des lots, définissez ces exigences avant la production et la confirmation de la commande.

Configuration OEM et projets

JINPOWER accompagne les fournisseurs d’électricité, les entrepreneurs EPC, les distributeurs de matériel électrique, les acheteurs industriels et les entreprises de maintenance ayant besoin de quantités destinées à des projets ou à des commandes en gros.

Selon la structure du produit confirmée, nous pouvons discuter des éléments suivants :

• Hauteur
• Dimensions de la plateforme
• Configuration à plusieurs niveaux
• Structure fixe / pliante
• Couleur
• Étiquette de sécurité
• Identification de série
• Logo / marque
• Emballage
• Documentation du projet

Quelle est la place d’un tabouret isolant dans un système de sécurité électrique ?

Le tabouret isolant fournit une position de travail surélevée et une isolation supplémentaire sous les pieds. D’autres équipements peuvent rester nécessaires selon le travail effectué.

Les produits JINPOWER associés comprennentÉchelles et tabourets isolants,Échelles isolantes électriques,Tapis isolants en caoutchouc pour travaux électriques,EPI de sécurité électriqueetDétecteurs de tension.

Pourquoi choisir les tabourets isolants JINPOWER ?

Conçus pour les travaux électriques

JINPOWER fournit des échelles isolantes, des tapis en caoutchouc, des détecteurs de tension, des équipements de mise à la terre et des EPI électriques. Le tabouret peut ainsi être sélectionné comme partie intégrante de l’environnement de travail électrique, plutôt que traité comme un meuble ordinaire.

Plusieurs options de structure

Les modèles multicouches, à niveaux décalés et pliants offrent aux acheteurs des options adaptées aux postes électriques fixes, aux hauteurs de travail variables et à la maintenance mobile.

Sélection en fonction de l’application

Nous recommandons de choisir le tabouret en fonction de la hauteur et des dimensions de la plateforme, de la charge, de la stabilité, de l’environnement de travail et des exigences électriques, plutôt qu’en fonction de la seule hauteur totale.

Documentation pour les projets B2B

Pour les appels d’offres des fournisseurs d’électricité, les projets EPC et les achats des distributeurs, les fiches techniques, les plans, les exigences d’essai, les étiquettes, l’emballage et les autres documents d’approbation peuvent être confirmés avant l’approbation de la commande.

Que faut-il inclure dans votre demande de devis ?

Foire aux questions

À quoi sert principalement un tabouret isolant électrique ?

Il fournit une position stable et surélevée ainsi qu’une surface non conductrice supplémentaire pour les travaux électriques dans des lieux tels que les postes électriques, les salles d’appareillage de commutation, les zones de transformateurs et les installations électriques industrielles.

La hauteur indiquée du tabouret correspond-elle à la hauteur de la plateforme ?

Pas nécessairement. Selon la structure, la hauteur indiquée peut correspondre à une dimension nominale ou à la hauteur totale plutôt qu’à la hauteur exacte de la plateforme sur laquelle on se tient. Confirmez la hauteur de la plateforme et la hauteur totale sur le plan final avant de commander.

Un tabouret isolant peut-il remplacer des bottes isolantes ou un tapis en caoutchouc ?

Non. Les tabourets, les bottes et les tapis isolants remplissent des fonctions différentes dans un système de sécurité électrique. La combinaison appropriée dépend de l’évaluation des risques et de la procédure de travail.

Quelle est la différence entre un tabouret isolant et une échelle isolante ?

Un tabouret fournit une plateforme stable pour les hauteurs de travail plus faibles. Une échelle sert à monter et à atteindre des emplacements plus élevés. N’empilez pas de tabourets pour remplacer une échelle.

Dois-je choisir un tabouret fixe ou pliant ?

Les modèles fixes conviennent aux postes électriques permanents et aux salles d’appareillage de commutation. Les modèles pliants sont plus pratiques pour les équipes qui doivent les transporter fréquemment et les ranger dans des véhicules.

Comment choisir la hauteur du tabouret ?

Commencez par déterminer la hauteur du point de commande de l’équipement et la position de travail requise pour l’opérateur. Ne vous basez pas uniquement sur la hauteur totale.

Comment choisir la capacité de charge ?

Tenez compte de la charge combinée de l’opérateur, des outils et des équipements d’essai, puis vérifiez la charge nominale ou les données d’essai mécanique du modèle de tabouret concerné.

Le tabouret peut-il être utilisé à l’extérieur ou dans des conditions humides ?

L’adéquation doit être confirmée pour le modèle et le projet concernés. Vérifiez l’humidité, la contamination de la surface, la stabilité du sol et l’état du produit avant utilisation. Une construction en fibre de verre ne signifie pas à elle seule que le tabouret convient à tous les environnements humides.

EN 14183 est-elle une norme d’isolation électrique ?

Non. EN 14183 concerne la conception, les dimensions, les matériaux, les performances et les essais des marchepieds. Les exigences en matière d’isolation électrique doivent être vérifiées séparément, le cas échéant.

IEC 61478 s’applique-t-elle aux tabourets isolants ?

Pas automatiquement. IEC 61478 concerne des échelles isolantes spécifiées, utilisées pour les travaux sous tension. Les exigences électriques applicables à un tabouret doivent être déterminées à partir de la conception réelle du produit, des spécifications du projet et des documents d’essai justificatifs.

JINPOWER peut-il personnaliser le tabouret ?

La hauteur, les dimensions de la plateforme, la structure, la couleur, l’étiquetage, la marque et l’emballage peuvent être discutés en fonction du modèle sélectionné et des exigences de la commande.

Demandez des informations et un prix pour les tabourets isolants

Si vous recherchez des tabourets isolants électriques pour un poste électrique, une salle d’appareillage de commutation, une installation de transformateur, une équipe de maintenance électrique industrielle ou un projet EPC, envoyez à JINPOWER des informations plus précises que « Nous avons besoin d’un tabouret en fibre de verre ».

Veuillez indiquer la hauteur de plateforme requise, la hauteur du point de commande de l’équipement, les dimensions de la plateforme, le type de structure, la charge totale requise, l’environnement intérieur ou extérieur, les exigences d’essai électrique, les normes applicables, la quantité et la documentation requise.

JINPOWER pourra alors confirmer une configuration multicouche, à niveaux décalés ou pliante adaptée avant l’établissement du devis et l’approbation du projet.
