Glavne značajke proizvoda

• Nevodljiva povišena radna platforma za električno održavanje
• Izolacijska konstrukcija od stakloplastike / ojačana konstrukcija, ovisno o modelu
• Višeslojne, višerazinske / stepenaste i sklopive izvedbe
• Neklizajuća radna površina, ovisno o konfiguraciji
• Prikladno za trafostanice, prostorije s rasklopnim postrojenjima, transformatorska područja i upravljačke ploče
• Različite opcije visine i veličine platforme
• Fiksne konstrukcije za stalna radna mjesta i sklopive izvedbe za mobilne ekipe
• Dimenzije za projekt, boja, oznake, logotip i ambalaža mogu se dogovoriti prema potvrđenoj konfiguraciji

Kratke tehničke specifikacije

Referentni dostupni modeli

Sljedeći modeli korisni su za početni odabir. Budući da se „visina stolice” može odnositi na različite dimenzije kod različitih konstrukcija, vrijednosti su u nastavku prikazane kao nominalne referentne visine. Konačnu visinu platforme, ukupnu visinu i ostale dimenzije potrebno je potvrditi na odobrenom nacrtu prije narudžbe.

Nosivost, vrijednosti električnih ispitivanja, točne ukupne dimenzije i ostale tehničke parametre potrebno je provjeriti u tehničkom listu i odobrenoj projektnoj dokumentaciji za odabrani model. Ne treba ih procjenjivati samo na temelju visine stolice.

Vodič za brzi odabir

Visina platforme, ukupna visina i radna visina nisu isto

Ovo je jedna od najvažnijih stavki koju treba potvrditi prije naručivanja izolacijske stolice.

Visina platforme

Visina platforme označava visinu stvarne površine na kojoj radnik stoji. Za većinu projekata to je jedna od najkorisnijih dimenzija pri odabiru stolice.

Ukupna visina

Ukupna visina označava ukupnu fizičku visinu proizvoda. Kod višerazinskih ili okvirnih izvedbi može se razlikovati od visine platforme na kojoj se stoji.

Radna visina

Radna visina opisuje visinu koju radnik može udobno dosegnuti nakon što stane na platformu. Ovisi i o visini radnika, dosegu ruku, radnom položaju i položaju električne opreme.

Stoga u upitu za ponudu nemojte navesti samo „Trebamo stolicu visine 1.2 m”, već nam recite visinu radne točke opreme i potrebnu visinu platforme za stajanje. To omogućuje mnogo precizniji odabir modela.

Što je električna izolacijska stolica?

Električna izolacijska stolica nevodljiva je radna platforma koja električarima pruža stabilan povišeni položaj za rad pri rukovanju, pregledu, ispitivanju ili održavanju.

Ima dvije osnovne funkcije.

Prvo, omogućuje dodatnu radnu visinu kada su rasklopna postrojenja, upravljačke ploče, relejni ormari, mjerni uređaji ili pogonski mehanizmi iznad uobičajene razine stajanja.

Drugo, njezina izolacijska konstrukcija pruža dodatnu nevodljivu površinu ispod stopala radnika, kao dio šireg sustava električne zaštite.

Zato ju je najbolje shvatiti kao:

Nevodljivu povišenu radnu platformu za električne radove.

Zašto koristiti namjensku izolacijsku stolicu?

Obična metalna stolica, drvena platforma ili plastična stepenica za opću namjenu može pružiti visinu, ali to ne znači automatski da je prikladna za električno održavanje.

Profesionalnu radnu platformu za električne radove potrebno je procijeniti s električnog i mehaničkog aspekta:

• Izolacijski materijal
• Stabilnost platforme
• Neklizajuća površina
• Mehaničko opterećenje
• Visina za stajanje
• Uvjeti okoline
• Status pregleda
• Projektni zahtjevi za ispitivanje

Pravo pitanje pri nabavi nije samo „Je li izrađena od stakloplastike?” Važno je je li cjelokupna konfiguracija stolice prikladna za predviđeno električno radno okruženje.

Izolacijska stolica nije cjelovit sustav električne zaštite

Izolacijska stolica može pružiti nevodljivu površinu za stajanje, ali zbog nje ne postaju nepotrebni ostali dijelovi postupka električne sigurnosti.

Ovisno o poslu, cjelovit sustav zaštite može zahtijevati i:

• Električno odvajanje
• Provjeru napona
• Privremeno uzemljenje
• Električarske izolacijske rukavice
• Izolacijsku obuću
• Električne izolacijske gumene prostirke
• OZO za zaštitu od električnog luka / električnu OZO
• Odobrenje za rad
• Mjere za održavanje minimalne udaljenosti približavanja

Stolicu stoga treba smatrati dodatnim slojem zaštite i pristupa unutar sustava električne sigurnosti, a ne samostalnim sredstvom za sprječavanje strujnog udara.

Električna izolacijska stolica u usporedbi s običnim stepenicama

Stolicu ne treba automatski odobriti za električne radove samo zato što je izrađena od plastike, drva ili drugog nemetalnog materijala.

Višeslojna, stepenasta ili sklopiva izvedba: koja odgovara poslu?

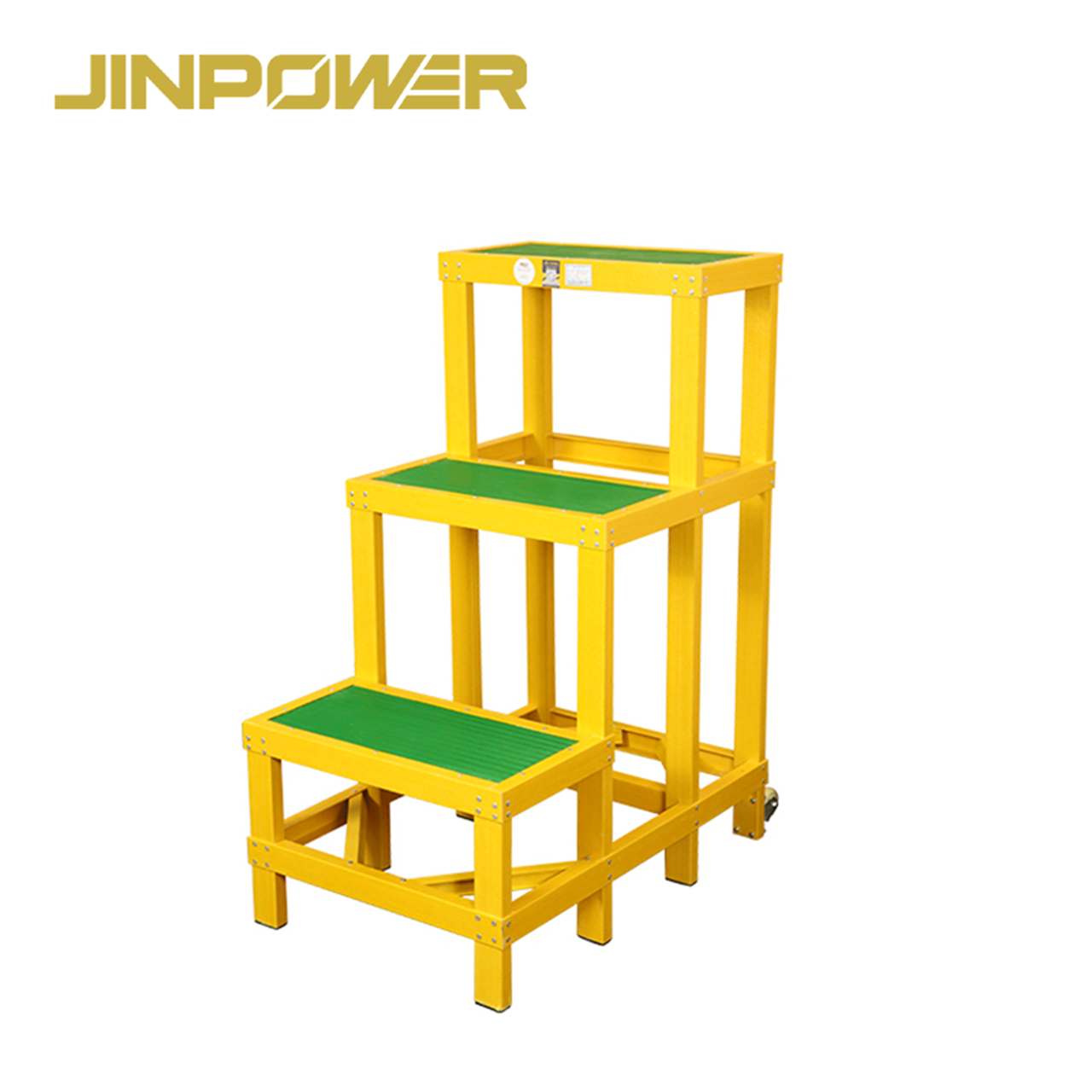

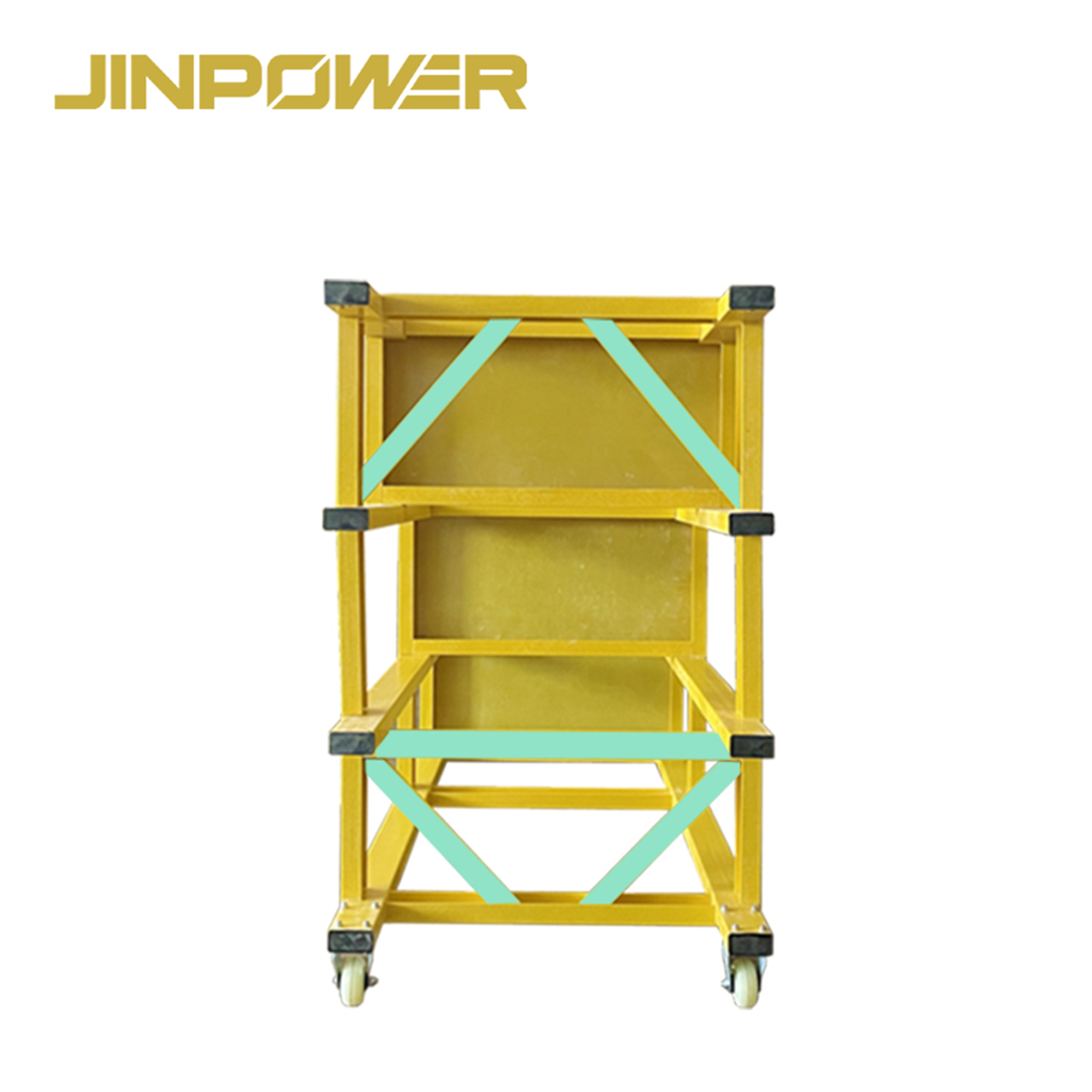

Višeslojna izolacijska stolica

Višeslojna izvedba ima nekoliko razina za stajanje i fiksnu ojačanu konstrukciju.

Prikladna je za trafostanice, upravljačke prostorije i druga stalna radna područja u kojima radnici redovito trebaju više od jedne razine za stajanje.

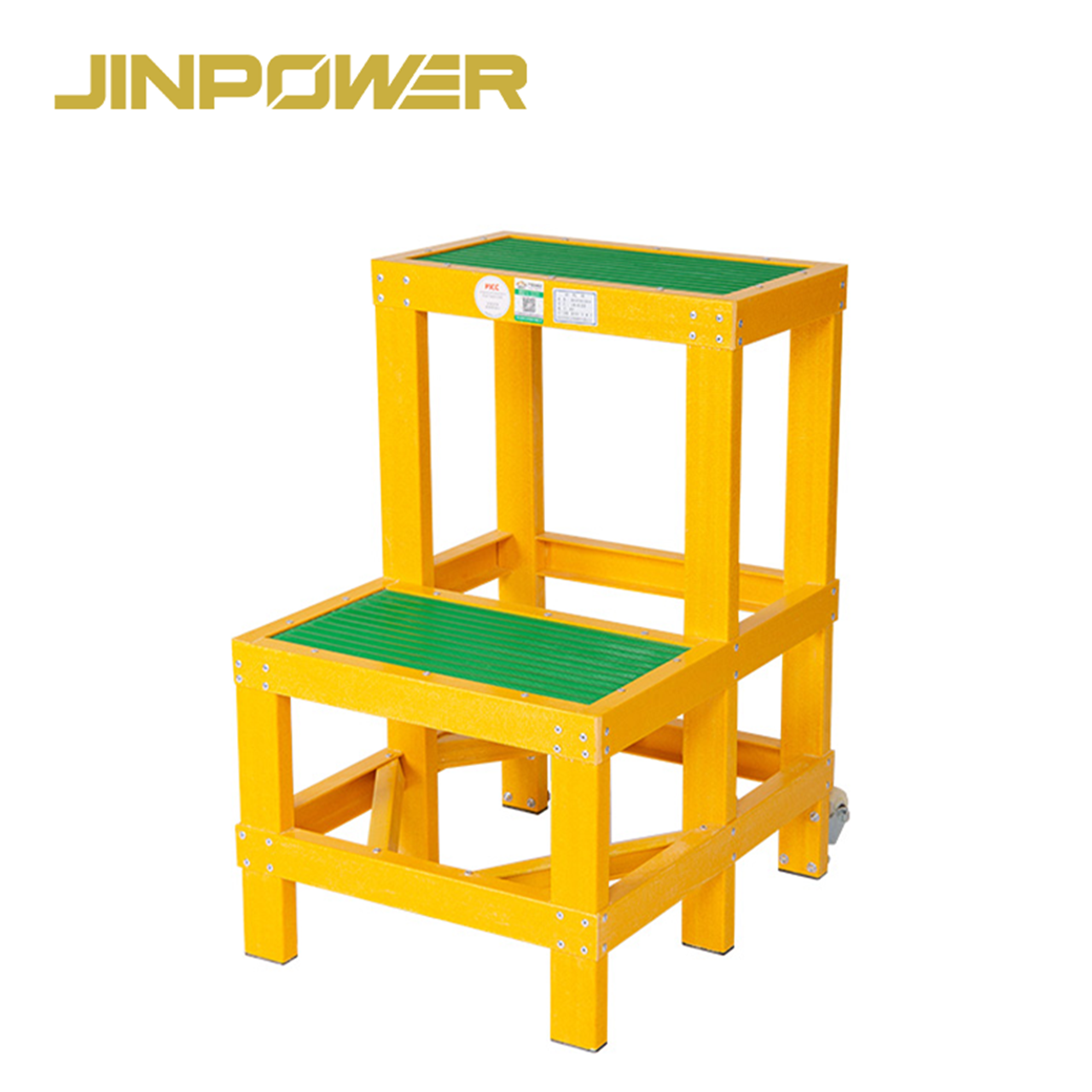

Izolacijska stolica s dvije visine / stepenasta

Izvedba s dvije visine / stepenasta izvedba pruža različite povišene položaje unutar jedne konstrukcije.

To može biti praktično kada su prekidači, releji, mjerni uređaji ili pomoćna transformatorska oprema postavljeni na različitim visinama.

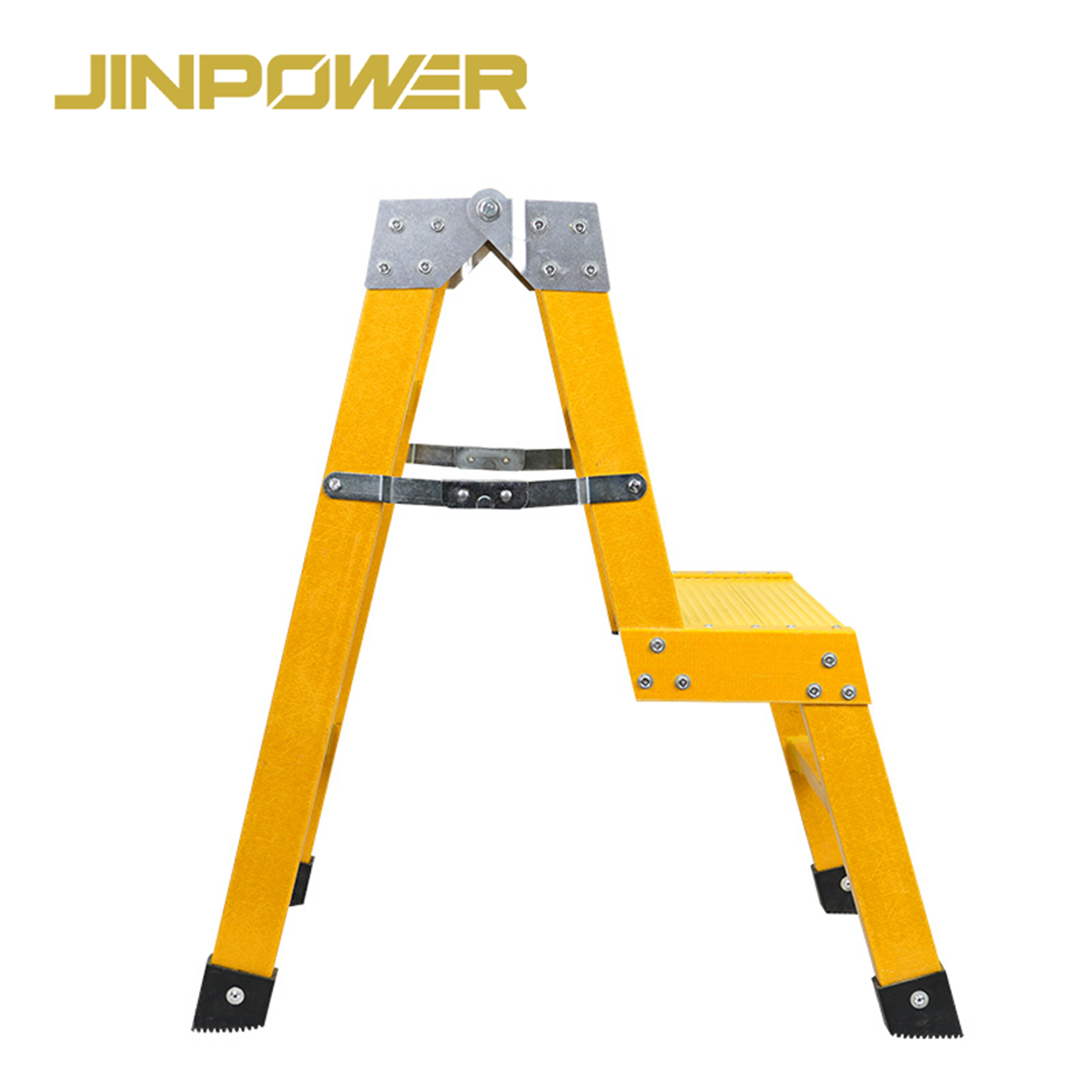

Sklopiva izolacijska stolica

Sklopiva izvedba osmišljena je za lakši transport i kompaktno skladištenje.

Posebno je korisna za mobilne ekipe za održavanje i servisna vozila, ali sklopiva konstrukcija uključuje šarke i dijelove za zaključavanje koje treba provjeriti prije svake uporabe.

Fiksna ili sklopiva izolacijska stolica

Izolacijska stolica u usporedbi s izolacijskim ljestvama

Oba proizvoda pomažu električarima dosegnuti opremu iznad uobičajene visine stajanja, ali rješavaju različite probleme pristupa.

Ako posao zahtijeva redovito penjanje na viši položaj, upotrijebite električne izolacijske ljestve, umjesto da slažete stolice jednu na drugu ili ispod platforme postavljate privremene potpore.

Izolacijska stolica u usporedbi s električnom izolacijskom prostirkom

Stolica prvenstveno rješava problem radne visine, dok gumena prostirka prvenstveno pokriva radno područje na razini poda.

Ovisno o procjeni rizika i postupku na lokaciji, oba se proizvoda mogu koristiti kao različiti slojevi iste konfiguracije električne zaštite.

Za izolaciju na razini poda pogledajte našu ponudu električnih izolacijskih gumenih prostirki.

Kako odabrati odgovarajuću električnu izolacijsku stolicu

1. Počnite s potrebnom visinom platforme

Najprije provjerite koliko je dodatne visine za stajanje radniku doista potrebno da bi udobno dosegnuo ciljnu opremu.

Nemojte odabrati stolicu samo prema ukupnoj visini.

2. Provjerite veličinu platforme

Površina za stajanje treba odgovarati stvarnom radnom položaju.

Provjerite treba li radnik tijekom rada mijenjati položaj stopala, lagano se okretati ili nositi detektor napona, torbu s alatom ili drugu ispitnu opremu.

3. Odaberite fiksnu ili sklopivu izvedbu

U fiksnim trafostanicama i električnim prostorijama prednost mogu imati krutost i brzo svakodnevno korištenje. Mobilnim ekipama može biti važnija veličina u sklopljenom stanju, transport i spremanje u vozilo.

4. Potvrdite nazivno mehaničko opterećenje

Nemojte izračunavati potrebno opterećenje samo prema tjelesnoj težini radnika.

Ukupno radno opterećenje može uključivati:

• Radnika
• Torbu s alatom
• Ispitnu opremu
• Prijenosne električne alate
• Ostalu opremu koja se nosi

Zatražite nazivno opterećenje ili rezultate mehaničkog ispitivanja za konkretan model, umjesto da pretpostavite kako sve stolice imaju jednaku nosivost.

5. Provjerite radno okruženje

Unutarnje prostorije s rasklopnim postrojenjima, vanjske trafostanice i lokacije terenskog održavanja mogu imati vrlo različite podne i okolišne uvjete.

Uzmite u obzir:

• Stanje poda
• Vlažnost
• Vodu ili blato
• Onečišćenje uljem ili kemikalijama
• Izloženost UV zračenju
• Neravne površine

Uporaba izolacijskog materijala ne znači da se stolica automatski smije koristiti u stajaćoj vodi, na jako onečišćenim površinama ili na nestabilnom tlu.

6. Potvrdite zahtjeve za električna ispitivanja

Ako komunalno poduzeće, EPC izvođač ili natječaj zahtijeva dielektrično ispitivanje, ispitivanje otpora izolacije ili neko drugo električno ispitivanje, u fazi upita za ponudu navedite traženu metodu ispitivanja, napon, trajanje i kriterije prihvaćanja.

7. Potvrdite potrebnu dokumentaciju

Pri nabavi za projekt provjerite koje dokumente treba odobriti prije otpreme.

• Tehnički list
• Odobreni nacrt
• Izvješće o mehaničkom ispitivanju
• Izvješće o električnom ispitivanju, ako je potrebno
• Oznaka proizvoda
• Identifikacija serije / serijskog broja
• COC ili druga projektna dokumentacija

Zašto su važni protukliznost i stabilnost

Električna izolacija samo je jedan dio sigurnosti stolice.

Radnik i dalje može pasti ako je platforma skliska, okvir se pomiče ili nožice nemaju stabilan oslonac na podu.

Pri nabavi i pregledu provjerite:

• Neklizajuću površinu
• Krutost platforme
• Stabilnost okvira
• Stanje nožica / oslonaca
• Kontakt s neravnim podom
• Mehanizam zaključavanja sklopive izvedbe, ako postoji

Posebno kod sklopivih modela, kvalitetan izolacijski materijal ne znači automatski da je cijela stolica mehanički stabilna.

Glavne primjene

Rasklopna postrojenja i upravljačke ploče

Prekidači, releji, mjerni uređaji i pogonski mehanizmi nisu uvijek postavljeni na udobnoj visini za stajanje.

Izolacijska stolica pruža povišenu radnu platformu i nevodljivu površinu ispod stopala radnika.

Rad u trafostanicama

Tijekom pregleda, podrške pri sklapanju, ispitivanja i puštanja u pogon radnicima će možda trebati privremena dodatna visina za stajanje uz električnu opremu.

Odaberite stolicu prema visini opreme, potrebnoj visini platforme, stanju poda i postupku električne sigurnosti na lokaciji.

Transformatorska područja

U transformatorskim područjima mogu se nalaziti povišeni instrumenti, priključci i pomoćna upravljačka oprema.

Koristite odobrenu platformu odgovarajuće visine, umjesto da visinu povećavate blokovima, dodatnim stolicama ili drugim improviziranim osloncima.

Ispitivanje i puštanje u pogon

Ispitni radovi često zahtijevaju stabilan položaj tijela dok radnik rukuje detektorom napona, ispitnim vodovima ili drugim električnim instrumentima.

Za povezanu opremu pogledajte detektore napona tvrtke JINPOWER.

Održavanje industrijskih električnih instalacija

Tvornicama, rudnicima, prostorijama komunalnih poduzeća i industrijskim električnim postrojenjima može biti potrebna i nevodljiva povišena platforma za pregled i održavanje.

Mobilno održavanje komunalne infrastrukture

Za ekipe za održavanje koje se kreću između lokacija, sklopiva izolacijska stolica može smanjiti potreban prostor za pohranu u servisnim vozilima.

Prije uporabe provjerite jesu li sklopivi okvir i mehanizam za zaključavanje potpuno aktivirani i stabilni.

Kako treba provjeravati standarde?

Zahtjeve za mehaničku stolicu i električnu izolaciju treba provjeravati zasebno. Standard se ne smije primjenjivati samo zato što proizvod sadrži stakloplastiku ili se reklamira kao „izolacijski”.

EN 14183

EN 14183 standard je za stepenice koji obuhvaća područja kao što su konstrukcija, dimenzije, materijali, svojstva i ispitivanje.

Ako konstrukcija proizvoda ulazi u odgovarajuće područje primjene za stepenice, EN 14183 može se koristiti kao referenca za mehaničke i konstrukcijske zahtjeve.

EN 14183 ne treba opisivati kao certifikat za električnu izolaciju.

IEC 61478

IEC 61478 obuhvaća određene izvedbe izolacijskih ljestava koje se koriste pri radu pod naponom. Ne primjenjuje se automatski na svaku izolacijsku stolicu ili radnu platformu.

Za izolacijsku stolicu primjenjive električne zahtjeve stoga treba utvrditi prema konkretnoj konstrukciji proizvoda, projektnoj specifikaciji i pratećoj dokumentaciji o ispitivanju, umjesto da se jednostavno tvrdi da je proizvod usklađen s normom IEC 61478.

Električna ispitivanja za pojedini projekt

Komunalna poduzeća i EPC projekti mogu definirati vlastite zahtjeve za dielektričnu izdržljivost, otpor izolacije, mehaničko opterećenje, stabilnost i druge kriterije prihvaćanja.

Najbolje je navesti traženu metodu ispitivanja i kriterije prihvaćanja tijekom faze ponude, umjesto da se samo pita: „Ima li ova stolica IEC certifikat?”

Električno i mehaničko prihvaćanje treba provjeravati zasebno

Što treba provjeriti prije uporabe?

Pregledajte stakloplastičnu / izolacijsku konstrukciju

• Pukotine
• Raslojavanje
• Duboke ogrebotine
• Oštećenja od udaraca
• Deformacije
• Onečišćenje
• Vlaga

Pregledajte platformu

Provjerite ima li pukotina, labavih spojeva ili deformacija te uvjerite se da neklizajuća površina nije prekrivena uljem, blatom ili drugim onečišćenjem.

Provjerite nožice i kontakt s podlogom

Sve potporne točke moraju biti potpune, a stolica mora sigurno stajati na čvrstoj, stabilnoj površini bez neuobičajenog ljuljanja.

Provjerite sklopivi mehanizam

Kod sklopivih modela prije nego što radnik stane na platformu provjerite jesu li šarke, brave i mehanizmi protiv neželjenog sklapanja pravilno aktivirani.

Provjerite oznaku i status ispitivanja

Provjerite jesu li identifikacija modela, potrebni podaci o opterećenju i status pregleda / ispitivanja za projekt jasni i sljedivi.

Vanjski uvjeti, vlaga i onečišćenje

Stakloplastika može biti korisna u električnim okruženjima, ali to ne znači da izolacijska stolica automatski ostaje prikladna u svim mokrim ili onečišćenim uvjetima.

Prije uporabe stolice na otvorenom ili na mjestu s visokom vlagom provjerite:

• Je li platforma čista i suha
• Postoji li sloj vode
• Jesu li prisutni blato, ulje ili kemijsko onečišćenje
• Dodiruju li sve nožice tlo stabilno
• Je li okvir oštećen
• Je li okruženje prikladno za odabranu konfiguraciju proizvoda

Stajaća voda, ozbiljno onečišćenje ili nestabilno tlo mogu utjecati i na električno stanje i na mehaničku stabilnost. U takvim uvjetima slijedite sigurnosni postupak na lokaciji.

Čišćenje, skladištenje i održavanje

• Održavajte izolacijske površine čistima i suhima
• Izbjegavajte sredstva za čišćenje ili otapala koja mogu oštetiti materijal
• Izbjegavajte dugotrajan kontakt s uljem i kemikalijama
• Zaštitite okvir od udaraca
• Ne stavljajte teške predmete na stolicu tijekom skladištenja
• Zaštitite šarke i mehanizme za zaključavanje sklopive izvedbe
• Izbjegavajte nepotrebno dugotrajno izlaganje UV zračenju
• Vodite evidenciju pregleda i ispitivanja ako to projekt zahtijeva

Kada izolacijsku stolicu treba povući iz uporabe?

Ako postoji ikakva sumnja u električnu ispravnost ili mehaničku stabilnost stolice, prestanite je koristiti i organizirajte pregled.

Uobičajeni razlozi uključuju:

• Vidljive pukotine u stakloplastici
• Raslojavanje ili ozbiljna oštećenja površine
• Deformaciju platforme ili labav spoj
• Vidljivu deformaciju okvira
• Neuobičajeno ljuljanje ili klimanje
• Nedostajuće ili jako oštećene nožice / oslonce
• Mehanizam za zaključavanje sklopive izvedbe ne aktivira se pouzdano
• Težak mehanički udar
• Izloženost nepoznatom onečišćenju ili vlazi
• Istekao je propisani rok pregleda ili ispitivanja
• Neuspješno obavljeno obvezno električno ili mehaničko ispitivanje

JINPOWER-ove provjere prije otpreme

Za narudžbe komunalnih poduzeća, EPC izvođača, izvođača radova i distributera, glavni je cilj prije otpreme potvrditi da isporučena stolica odgovara odobrenoj specifikaciji.

• Model proizvoda
• Potvrđene dimenzije visine
• Veličina platforme
• Vrsta konstrukcije
• Stanje okvira
• Stanje platforme
• Neklizajuća površina
• Nožice / potporna konstrukcija
• Sklopivi mehanizam, ako postoji
• Oznaka i identifikacija proizvoda
• Ambalaža
• Potrebna tehnička dokumentacija

Ako projekt zahtijeva određeno ispitivanje mehaničkog opterećenja, dielektrično ispitivanje, inspekciju treće strane ili sljedivost serije, te zahtjeve definirajte prije proizvodnje i potvrde narudžbe.

OEM i konfiguracija za projekt

JINPOWER podržava komunalna poduzeća, EPC izvođače, distributere električne opreme, industrijske kupce i izvođače održavanja kojima su potrebne projektne količine ili velike narudžbe.

Ovisno o potvrđenoj konstrukciji proizvoda, možemo dogovoriti:

• Visinu
• Veličinu platforme
• Višerazinsku konfiguraciju
• Fiksnu / sklopivu konstrukciju
• Boju
• Sigurnosnu oznaku
• Serijsku identifikaciju
• Logotip / robnu marku
• Ambalažu
• Projektnu dokumentaciju

Kako se izolacijska stolica uklapa u sustav električne sigurnosti?

Izolacijska stolica omogućuje povišeni radni položaj i dodatnu izolaciju ispod stopala. Ovisno o poslu, i dalje može biti potrebna druga oprema.

Povezani proizvodi JINPOWER-a uključuju izolacijske ljestve i stolice, električne izolacijske ljestve, električne izolacijske gumene prostirke, OZO za električnu sigurnost i detektore napona.

Zašto odabrati izolacijske stolice JINPOWER?

Namijenjene električnim radovima

JINPOWER isporučuje izolacijske ljestve, gumene prostirke, detektore napona, opremu za uzemljenje i električnu OZO, pa se stolica može odabrati kao dio šireg radnog okruženja za električne radove, umjesto da se smatra običnim komadom namještaja.

Više mogućnosti konstrukcije

Višeslojne, višerazinske / stepenaste i sklopive izvedbe kupcima pružaju mogućnosti za fiksne trafostanice, promjenjive radne visine i mobilno održavanje.

Odabir prema primjeni

Preporučujemo odabir prema visini i veličini platforme, opterećenju, stabilnosti, radnom okruženju i električnim zahtjevima, umjesto samo prema ukupnoj visini.

Projektna dokumentacija za B2B

Za natječaje komunalnih poduzeća, EPC projekte i nabavu distributera, tehnički listovi, nacrti, zahtjevi za ispitivanje, oznake, ambalaža i drugi dokumenti za odobrenje mogu se potvrditi prije odobrenja narudžbe.

Što treba navesti u upitu za ponudu?

Često postavljana pitanja

Koja je glavna namjena električne izolacijske stolice?

Pruža stabilan povišeni položaj za stajanje i dodatnu nevodljivu površinu za električne radove na mjestima kao što su trafostanice, prostorije s rasklopnim postrojenjima, transformatorska područja i industrijska električna postrojenja.

Je li navedena visina stolice jednaka visini platforme?

Ne nužno. Ovisno o konstrukciji, navedena visina može se odnositi na nominalnu ili ukupnu dimenziju, a ne na točnu visinu platforme za stajanje. Prije naručivanja potvrdite visinu platforme i ukupnu visinu na konačnom nacrtu.

Može li izolacijska stolica zamijeniti izolacijsku obuću ili gumenu prostirku?

Ne. Stolice, obuća i izolacijske prostirke imaju različite uloge u sustavu električne sigurnosti. Pravilna kombinacija ovisi o procjeni opasnosti i postupku rada.

Koja je razlika između izolacijske stolice i izolacijskih ljestava?

Stolica pruža stabilnu platformu za stajanje na manjim radnim visinama. Ljestve se koriste za penjanje i pristup višim mjestima. Nemojte slagati stolice jednu na drugu kao zamjenu za ljestve.

Trebam li odabrati fiksnu ili sklopivu stolicu?

Fiksne izvedbe praktične su za stalne trafostanice i prostorije s rasklopnim postrojenjima. Sklopive izvedbe praktičnije su za ekipe kojima su potrebni čest transport i spremanje u vozilo.

Kako odabrati visinu stolice?

Počnite od visine radne točke opreme i položaja za stajanje koji je potreban radniku. Nemojte odabirati samo prema ukupnoj visini.

Kako odabrati nosivost?

Uzmite u obzir ukupno opterećenje radnika, alata i ispitne opreme, a zatim provjerite nazivno opterećenje ili podatke o mehaničkom ispitivanju za konkretan model stolice.

Može li se stolica koristiti na otvorenom ili u vlažnim uvjetima?

Prikladnost treba potvrditi za odabrani model i projekt. Prije uporabe provjerite vlagu, onečišćenje površine, stabilnost tla i stanje proizvoda. Sama konstrukcija od stakloplastike ne znači da je stolica prikladna za svako mokro okruženje.

Je li EN 14183 standard za električnu izolaciju?

Ne. EN 14183 obuhvaća konstrukciju, dimenzije, materijale, svojstva i ispitivanje stepenica. Električne izolacijske zahtjeve potrebno je zasebno provjeriti ondje gdje su primjenjivi.

Primjenjuje li se IEC 61478 na izolacijske stolice?

Ne automatski. IEC 61478 obuhvaća određene izolacijske ljestve koje se koriste pri radu pod naponom. Primjenjive električne zahtjeve za stolicu treba utvrditi na temelju stvarne konstrukcije proizvoda, projektne specifikacije i prateće dokumentacije o ispitivanju.

Može li JINPOWER prilagoditi stolicu?

Visina, veličina platforme, konstrukcija, boja, označavanje, robna marka i ambalaža mogu se dogovoriti prema odabranom dizajnu i zahtjevima narudžbe.

Zatražite informacije i cijenu izolacijskih stolica

Ako nabavljate električne izolacijske stolice za trafostanicu, prostoriju s rasklopnim postrojenjem, transformatorski pogon, ekipu za održavanje industrijskih električnih instalacija ili EPC projekt, pošaljite JINPOWER-u više od samo poruke „Trebamo stolicu od stakloplastike.”

Navedite potrebnu visinu platforme, visinu radne točke opreme, veličinu platforme, vrstu konstrukcije, zahtjev za ukupnim opterećenjem, unutarnje ili vanjsko okruženje, zahtjeve za električna ispitivanja, primjenjive standarde, količinu i potrebnu dokumentaciju.

JINPOWER zatim može potvrditi prikladnu višeslojnu, višerazinsku / stepenastu ili sklopivu konfiguraciju prije izrade ponude i odobrenja projekta.
