제품 하이라이트

• 전기 유지보수용 비전도성 고소 작업 플랫폼
• 모델에 따라 유리섬유 또는 강화 절연 구조
• 다층형, 고저형/계단형 및 접이식 구성
• 구성에 따라 미끄럼 방지 작업면 적용
• 변전소, 개폐기실, 변압기 구역 및 제어반에 적합
• 다양한 높이 및 플랫폼 크기 옵션
• 정기 작업 공간에는 고정형 구조, 이동 작업팀에는 접이식 옵션 제공
• 확정된 구성에 따라 프로젝트 치수, 색상, 라벨, 로고 및 포장 협의 가능

간편 기술 사양

선택 가능한 모델 참고 정보

아래 모델은 초기 선택에 참고할 수 있습니다. ‘스툴 높이’는 구조에 따라 서로 다른 치수를 의미할 수 있으므로, 아래 값은 공칭 높이 참고값으로 표시했습니다. 최종 플랫폼 높이, 전체 높이 및 기타 치수는 주문 전에 승인된 도면을 기준으로 확인해야 합니다.

하중 용량, 전기 시험값, 정확한 전체 치수 및 기타 기술 매개변수는 선택한 모델의 기술 데이터시트와 승인된 프로젝트 문서를 기준으로 확인해야 합니다. 스툴 높이만으로 이를 추정해서는 안 됩니다.

간편 선택 가이드

플랫폼 높이, 전체 높이 및 작업 높이는 서로 다릅니다

절연 스툴을 주문하기 전에 확인해야 할 가장 중요한 사항 중 하나입니다.

플랫폼 높이

플랫폼 높이는 작업자가 서는 실제 표면의 높이입니다. 대부분의 프로젝트에서 스툴을 선택할 때 가장 유용한 치수 중 하나입니다.

전체 높이

전체 높이는 제품의 총 물리적 높이입니다. 다단형 또는 프레임형 설계에서는 작업자가 서는 플랫폼의 높이와 다를 수 있습니다.

작업 높이

작업 높이는 플랫폼에 선 작업자가 편안하게 손을 뻗을 수 있는 높이를 의미합니다. 작업자의 키와 팔 길이, 작업 자세, 전기 장비의 위치에도 영향을 받습니다.

따라서 RFQ에 “1.2 m 스툴이 필요합니다”라고만 적는 대신 장비의 조작 지점 높이와 필요한 플랫폼 높이를 알려주세요. 그러면 모델을 훨씬 정확하게 선택할 수 있습니다.

전기 절연 스툴이란 무엇인가요?

전기 절연 스툴은 전기 작업자가 조작, 점검, 시험 또는 유지보수를 위해 안정적으로 높은 위치에 설 수 있도록 사용하는 비전도성 작업 플랫폼입니다.

기본적인 기능은 두 가지입니다.

첫째, 개폐기, 제어반, 릴레이 캐비닛, 계량기 또는 조작 기구가 일반적인 입식 작업 높이보다 높은 곳에 있을 때 작업 높이를 높여 줍니다.

둘째, 절연 구조가 작업자의 발밑에 추가적인 비전도성 표면을 제공하여 더 광범위한 전기 안전 시스템의 일부로 기능합니다.

따라서 다음과 같이 이해하는 것이 적절합니다.

전기 작업용 비전도성 고소 작업 플랫폼.

전용 절연 스툴을 사용하는 이유

일반 금속 스툴, 목재 플랫폼 또는 다목적 플라스틱 발판도 높이를 제공할 수 있지만, 그렇다고 전기 유지보수에 적합한 것은 아닙니다.

전문 전기 작업 플랫폼은 전기적 측면과 기계적 측면을 모두 고려해야 합니다.

• 절연 재료
• 플랫폼 안정성
• 미끄럼 방지 표면
• 기계적 하중
• 입식 작업 높이
• 환경 조건
• 점검 상태
• 프로젝트 시험 요구사항

실제 구매 시 중요한 질문은 단순히 “유리섬유로 만들어졌나요?”가 아닙니다. 스툴 전체 구성이 예정된 전기 작업 환경에 적합한지 확인해야 합니다.

절연 스툴은 완전한 전기 보호 시스템이 아닙니다

절연 스툴은 비전도성 입식 표면을 제공할 수 있지만, 그렇다고 나머지 전기 안전 절차가 불필요해지는 것은 아닙니다.

작업에 따라 완전한 안전 시스템에는 다음도 필요할 수 있습니다.

• 전기적 격리
• 전압 확인
• 임시 접지
• 전기 절연 장갑
• 절연 안전화
• 전기 절연 고무 매트
• 아크 플래시/전기 작업용 PPE
• 작업 허가
• 최소 접근 거리 관리

따라서 스툴은 감전을 방지하는 독립적인 수단이 아니라 전기 안전 시스템 내에서 추가적인 보호 및 접근 수단으로 취급해야 합니다.

전기 절연 스툴과 일반 발판 비교

플라스틱, 목재 또는 기타 비금속 재료로 만들어졌다는 이유만으로 스툴을 전기 작업용으로 승인해서는 안 됩니다.

다층형, 계단형 또는 접이식: 작업에 적합한 구조는?

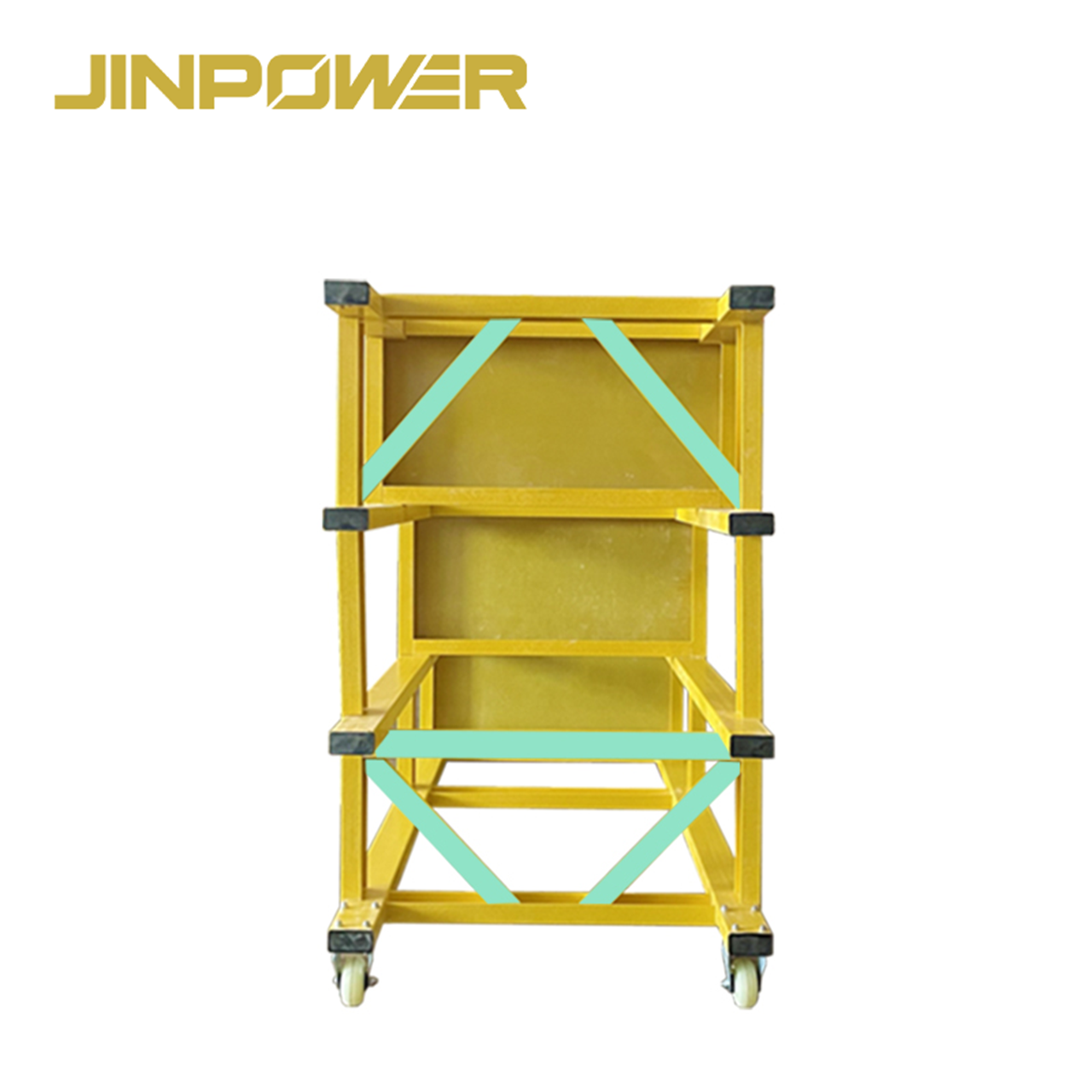

다층형 절연 스툴

다층형 설계는 여러 단의 발판과 고정식 강화 구조로 이루어져 있습니다.

작업자가 정기적으로 여러 높이에서 작업해야 하는 변전소, 제어실 및 기타 고정 작업 공간에 적합합니다.

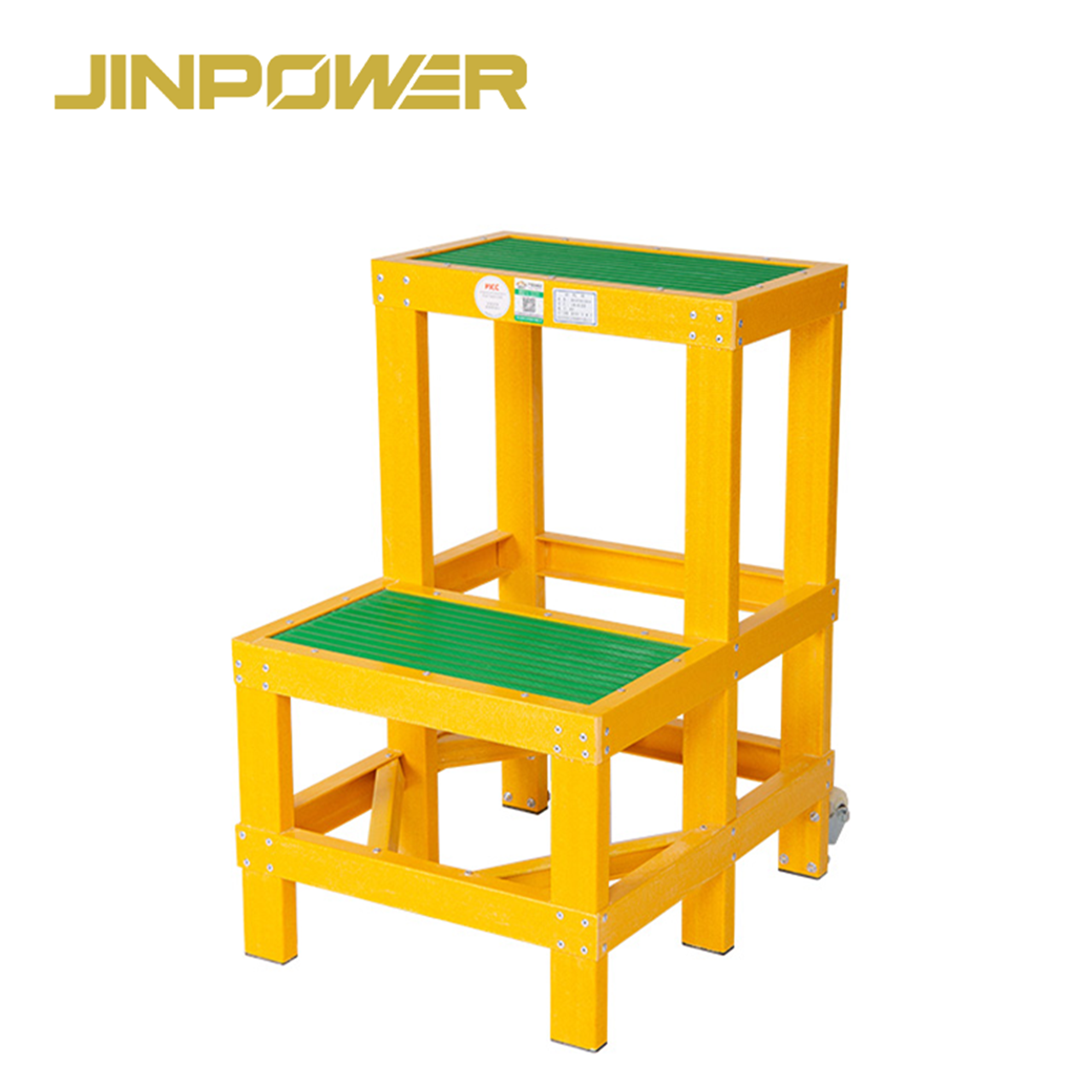

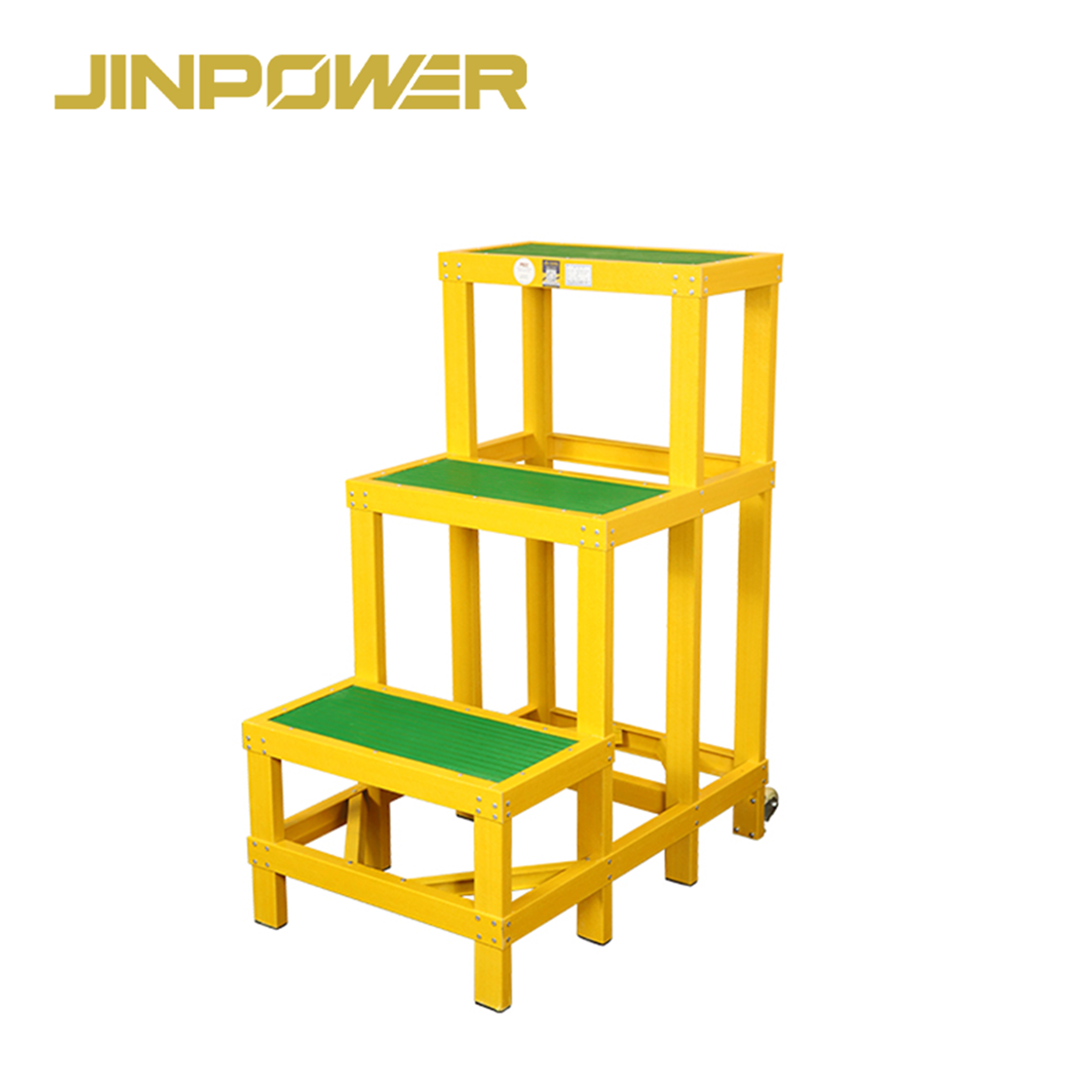

고저형/계단형 절연 스툴

고저형/계단형 설계는 하나의 구조 안에서 서로 다른 높이의 작업 위치를 제공합니다.

차단기, 릴레이, 계량기 또는 변압기 보조 장비가 서로 다른 높이에 설치된 경우 실용적일 수 있습니다.

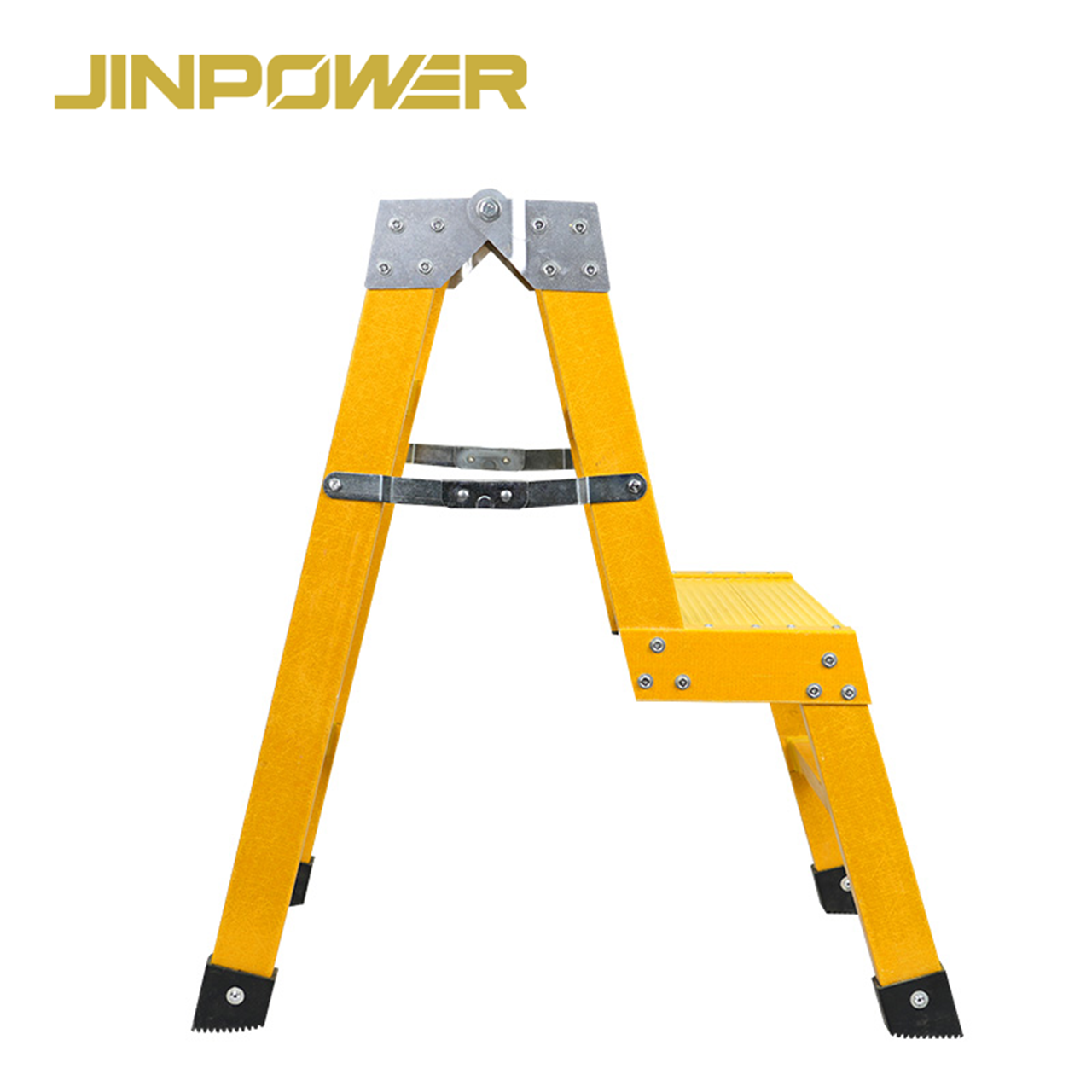

접이식 절연 스툴

접이식 모델은 운반과 컴팩트한 보관이 쉽도록 설계되었습니다.

이동식 유지보수 작업팀과 서비스 차량에 특히 유용하지만, 접이식 설계에는 힌지와 잠금 부품이 추가되므로 작업에 투입하기 전에 점검해야 합니다.

고정식 절연 스툴과 접이식 절연 스툴

절연 스툴과 절연 사다리 비교

두 제품 모두 전기 작업자가 일반적인 입식 작업 높이보다 높은 장비에 접근할 수 있도록 돕지만, 서로 다른 접근 문제를 해결합니다.

정기적으로 더 높은 위치까지 올라가야 하는 작업에는 스툴을 쌓거나 플랫폼 아래에 임시 받침대를 놓지 말고전기 절연 사다리를 사용하세요.

절연 스툴과 전기 절연 매트 비교

스툴은 주로 작업 높이 문제를 해결하고, 고무 매트는 주로 바닥 높이의 작업 공간을 보호합니다.

위험성 평가와 현장 절차에 따라 두 제품은 동일한 전기 안전 구성 내에서 서로 다른 보호 층으로 사용될 수 있습니다.

바닥면 절연 제품은전기 절연 고무 매트제품군을 참조하세요.

올바른 전기 절연 스툴 선택 방법

1. 필요한 플랫폼 높이부터 확인하세요

먼저 작업자가 목표 장비에 편안하게 접근하기 위해 실제로 어느 정도의 추가 입식 높이가 필요한지 확인하세요.

전체 높이만으로 스툴을 선택하지 마세요.

2. 플랫폼 크기를 확인하세요

입식 공간은 실제 작업 자세에 적합해야 합니다.

작업 중 발 위치를 바꾸거나 몸을 약간 돌려야 하는지, 전압 검전기, 공구 가방 또는 기타 시험 장비를 휴대해야 하는지 확인하세요.

3. 고정식 또는 접이식을 선택하세요

고정형 변전소와 전기실에서는 견고함과 일상적인 신속한 사용이 중요할 수 있습니다. 이동 작업팀은 접었을 때의 크기, 운반 및 차량 보관을 더 중요하게 여길 수 있습니다.

4. 정격 기계 하중을 확인하세요

작업자의 체중만으로 필요한 하중을 계산하지 마세요.

총 작업 하중에는 다음이 포함될 수 있습니다.

• 작업자
• 공구 가방
• 시험 장비
• 휴대용 전동 공구
• 기타 휴대 장비

모든 스툴의 하중 용량이 같다고 가정하지 말고 해당 모델의 정격 하중 또는 기계 시험 결과를 요청하세요.

5. 작업 환경을 확인하세요

실내 개폐기실, 옥외 변전소 및 현장 유지보수 장소는 바닥과 환경 조건이 크게 다를 수 있습니다.

다음 사항을 고려하세요.

• 바닥 상태
• 습도
• 물 또는 진흙
• 기름 또는 화학물질 오염
• 자외선 노출
• 고르지 않은 표면

절연 재료를 사용했다고 해서 고인 물, 심하게 오염된 표면 또는 불안정한 지면에서 스툴을 자동으로 사용할 수 있는 것은 아닙니다.

6. 전기 시험 요구사항을 확인하세요

전력회사, EPC 계약업체 또는 입찰에서 내전압 시험, 절연 저항 시험 또는 기타 전기 시험을 요구하는 경우 RFQ 단계에서 필요한 시험 방법, 전압, 지속 시간 및 합격 기준을 제공하세요.

7. 필요한 문서를 확인하세요

프로젝트 구매의 경우 선적 전에 어떤 문서의 승인이 필요한지 확인하세요.

• 기술 데이터시트
• 승인 도면
• 기계 시험 보고서
• 필요한 경우 전기 시험 보고서
• 제품 표시
• 배치/일련번호 식별
• COC 또는 기타 프로젝트 문서

미끄럼 방지 성능과 안정성이 중요한 이유

전기 절연은 스툴 안전의 한 부분일 뿐입니다.

플랫폼이 미끄럽거나 프레임이 흔들리거나 다리가 바닥에 안정적으로 닿지 않으면 작업자가 넘어질 수 있습니다.

구매 및 점검 시 다음을 확인하세요.

• 미끄럼 방지 표면
• 플랫폼 강성
• 프레임 안정성
• 발판/지지부 상태
• 고르지 않은 바닥과의 접촉 상태
• 해당하는 경우 접이식 잠금장치

특히 접이식 모델은 절연 재료가 우수하다고 해서 스툴 전체가 기계적으로 안정적이라는 뜻은 아닙니다.

주요 적용 분야

개폐기 및 제어반

차단기, 릴레이, 계량기 및 조작 기구가 항상 편안한 입식 작업 높이에 설치되는 것은 아닙니다.

절연 스툴은 작업 플랫폼을 높이는 동시에 작업자의 발밑에 비전도성 표면을 제공합니다.

변전소 운영

점검, 개폐 작업 지원, 시험 및 시운전 중에는 전기 장비 주변에서 임시로 더 높은 작업 위치가 필요할 수 있습니다.

장비 높이, 플랫폼 요구사항, 바닥 상태 및 현장의 전기 안전 절차에 따라 스툴을 선택하세요.

변압기 구역

변압기 구역에는 높이 설치된 계기, 단자 및 보조 제어 장비가 있을 수 있습니다.

블록, 추가 스툴 또는 기타 임시 받침대로 높이를 높이지 말고 적절한 높이의 승인된 플랫폼을 사용하세요.

시험 및 시운전

시험 작업에서는 작업자가 전압 검전기, 시험 리드 또는 기타 전기 계측기를 다루는 동안 안정된 자세를 유지해야 하는 경우가 많습니다.

관련 장비는 JINPOWER전압 검전기를 참조하세요.

산업용 전기 유지보수

공장, 광산, 전력회사 시설 및 산업용 전기 설비에서도 점검과 유지보수를 위해 비전도성 고소 작업 플랫폼이 필요할 수 있습니다.

이동식 전력 설비 유지보수

작업 현장을 옮겨 다니는 유지보수팀은 접이식 절연 스툴을 사용하면 서비스 차량 내 보관 공간을 줄일 수 있습니다.

사용 전에 접이식 프레임과 잠금장치가 완전히 고정되어 안정적인지 확인하세요.

표준은 어떻게 검토해야 하나요?

스툴의 기계적 요구사항과 전기 절연 요구사항은 별도로 검토해야 합니다. 제품에 유리섬유가 포함되어 있거나 ‘절연’ 제품으로 판매된다는 이유만으로 특정 표준을 적용해서는 안 됩니다.

EN 14183

EN 14183은 설계, 치수, 재료, 성능 및 시험 등의 영역을 다루는 발판 표준입니다.

제품 구조가 관련 발판 표준의 적용 범위에 해당하는 경우 EN 14183을 기계적 및 구조적 요구사항의 참고 기준으로 사용할 수 있습니다.

EN 14183을 전기 절연 인증으로 설명해서는 안 됩니다.

IEC 61478

IEC 61478은 활선 작업에 사용되는 특정 절연 사다리 설계를 다룹니다. 모든 절연 스툴 또는 작업 플랫폼에 자동으로 적용되는 것은 아닙니다.

따라서 절연 스툴에 적용되는 전기 요구사항은 IEC 61478 준수를 단순히 주장하기보다 정확한 제품 설계, 프로젝트 사양 및 관련 시험 문서를 바탕으로 확인해야 합니다.

프로젝트별 전기 시험

전력회사 및 EPC 프로젝트에서는 내전압, 절연 저항, 기계적 하중, 안정성 및 기타 합격 기준에 대한 자체 요구사항을 정할 수 있습니다.

“이 스툴은 IEC 인증을 받았나요?”라고만 묻기보다 견적 단계에서 필요한 시험 방법과 합격 기준을 제공하는 것이 가장 좋습니다.

전기적 및 기계적 적합성은 별도로 확인해야 합니다

사용 전에 무엇을 확인해야 하나요?

유리섬유/절연 구조를 점검하세요

• 균열
• 박리
• 깊은 긁힘
• 충격 손상
• 변형
• 오염
• 습기

플랫폼을 점검하세요

균열, 연결부 풀림 또는 변형이 없는지 확인하고, 미끄럼 방지 표면이 기름, 진흙 또는 기타 오염물로 덮여 있지 않은지 확인하세요.

발판과 지면 접촉 상태를 확인하세요

모든 지지부가 온전해야 하며, 스툴이 단단하고 안정적인 표면 위에 흔들림 없이 놓여야 합니다.

접이식 장치를 확인하세요

접이식 모델의 경우 작업자가 플랫폼에 올라서기 전에 힌지, 잠금장치 및 펼침 방지 장치가 올바르게 고정되었는지 확인하세요.

라벨과 시험 상태를 확인하세요

모델 식별 정보, 필수 하중 정보, 프로젝트 점검/시험 상태가 명확하고 추적 가능한지 확인하세요.

옥외, 습기 및 오염 환경

유리섬유는 전기 작업 환경에 유용할 수 있지만, 그렇다고 절연 스툴이 모든 습하거나 오염된 환경에서 자동으로 적합한 것은 아닙니다.

옥외 또는 습도가 높은 장소에서 스툴을 사용하기 전에 다음을 확인하세요.

• 플랫폼이 깨끗하고 건조한지
• 표면에 물막이 있는지
• 진흙, 기름 또는 화학물질 오염이 있는지
• 모든 발판이 지면에 안정적으로 닿는지
• 프레임이 손상되었는지
• 해당 환경이 선택한 제품 구성에 적합한지

고인 물, 심한 오염 또는 불안정한 지면은 전기적 상태와 기계적 안정성 모두에 영향을 줄 수 있습니다. 이러한 조건에서는 현장 안전 절차를 따르세요.

세척, 보관 및 유지보수

• 절연 표면을 깨끗하고 건조하게 유지하세요
• 재료를 손상시킬 수 있는 세척제나 용제는 사용하지 마세요
• 기름 및 화학물질에 장시간 접촉하지 않도록 하세요
• 프레임이 충격을 받지 않도록 보호하세요
• 보관 중 스툴 위에 무거운 물건을 올려놓지 마세요
• 접이식 힌지와 잠금장치를 보호하세요
• 불필요하게 장시간 자외선에 노출하지 마세요
• 프로젝트에서 요구하는 경우 점검 및 시험 기록을 유지하세요

절연 스툴의 사용을 중단해야 하는 경우

스툴의 전기적 건전성 또는 기계적 안정성이 의심스러운 경우 사용을 중단하고 점검을 의뢰하세요.

일반적인 사용 중단 사유는 다음과 같습니다.

• 유리섬유의 육안으로 확인되는 균열
• 박리 또는 심각한 표면 손상
• 플랫폼 변형 또는 연결부 풀림
• 프레임의 육안으로 확인되는 변형
• 비정상적인 흔들림
• 발 패드/지지부의 누락 또는 심한 손상
• 접이식 잠금장치가 안정적으로 고정되지 않음
• 심한 기계적 충격
• 원인을 알 수 없는 오염 또는 습기 노출
• 필수 점검 또는 시험 주기 만료
• 필수 전기 또는 기계 시험 불합격

JINPOWER 선적 전 점검

전력회사, EPC, 계약업체 및 유통업체 주문의 경우 선적 전 핵심 목표는 공급되는 스툴이 승인 사양과 일치하는지 확인하는 것입니다.

• 제품 모델
• 확정된 높이 치수
• 플랫폼 크기
• 구조 유형
• 프레임 상태
• 플랫폼 상태
• 미끄럼 방지 표면
• 발판/지지 구조
• 해당하는 경우 접이식 장치
• 제품 라벨 및 식별 정보
• 포장
• 필수 기술 문서

프로젝트에서 특정 기계 하중 시험, 내전압 시험, 제3자 검사 또는 배치 추적성을 요구하는 경우 생산 및 주문을 확정하기 전에 해당 요구사항을 정의하세요.

OEM 및 프로젝트별 구성

JINPOWER는 프로젝트용 또는 대량 수량이 필요한 전력회사, EPC 계약업체, 전기 유통업체, 산업 구매업체 및 유지보수 계약업체를 지원합니다.

확정된 제품 구조에 따라 다음 사항을 협의할 수 있습니다.

• 높이
• 플랫폼 크기
• 다단 구성
• 고정식/접이식 구조
• 색상
• 안전 라벨
• 일련번호 식별
• 로고/브랜딩
• 포장
• 프로젝트 문서

절연 스툴은 전기 안전 시스템에서 어떤 역할을 하나요?

절연 스툴은 작업 위치를 높이고 발밑에 추가적인 절연을 제공합니다. 작업에 따라 다른 장비가 여전히 필요할 수 있습니다.

관련 JINPOWER 제품에는절연 사다리 및 스툴,전기 절연 사다리,전기 절연 고무 매트,전기 안전 PPE및전압 검전기가 포함됩니다.

JINPOWER 절연 스툴을 선택해야 하는 이유

전기 작업에 맞춰 설계

JINPOWER는 절연 사다리, 고무 매트, 전압 검전기, 접지 장비 및 전기 안전 PPE를 공급하므로 스툴을 일반 가구가 아닌 더 광범위한 전기 작업 현장의 일부로 선택할 수 있습니다.

다양한 구조 옵션

다층형, 고저형/계단형 및 접이식 설계를 통해 고정식 변전소, 다양한 작업 높이 및 이동식 유지보수 작업에 적합한 옵션을 선택할 수 있습니다.

용도에 따른 선택

전체 높이만으로 선택하기보다 플랫폼 높이, 플랫폼 크기, 하중, 안정성, 작업 환경 및 전기 요구사항을 기준으로 선택하도록 권장합니다.

B2B 프로젝트 문서

전력회사 입찰, EPC 프로젝트 및 유통업체 구매를 위해 데이터시트, 도면, 시험 요구사항, 라벨, 포장 및 기타 승인 문서를 주문 승인 전에 확정할 수 있습니다.

RFQ에 포함해야 할 내용

자주 묻는 질문

전기 절연 스툴은 주로 어떤 용도로 사용하나요?

변전소, 개폐기실, 변압기 구역 및 산업용 전기 시설에서 전기 작업을 할 때 안정적인 고소 입식 위치와 추가적인 비전도성 표면을 제공합니다.

표시된 스툴 높이는 플랫폼 높이와 같은가요?

반드시 그렇지는 않습니다. 구조에 따라 표시된 높이는 실제 입식 플랫폼 높이가 아니라 공칭 치수 또는 전체 치수를 의미할 수 있습니다. 주문 전에 최종 도면에서 플랫폼 높이와 전체 높이를 확인하세요.

절연 스툴이 절연 안전화나 고무 매트를 대체할 수 있나요?

아니요. 스툴, 안전화 및 절연 매트는 전기 안전 시스템에서 서로 다른 역할을 합니다. 올바른 조합은 위험성 평가와 작업 절차에 따라 달라집니다.

절연 스툴과 절연 사다리의 차이는 무엇인가요?

스툴은 낮은 작업 높이에서 안정적인 입식 플랫폼을 제공합니다. 사다리는 더 높은 위치에 오르기 위해 사용합니다. 사다리 대신 스툴을 쌓지 마세요.

고정식 스툴과 접이식 스툴 중 무엇을 선택해야 하나요?

고정식 설계는 상설 변전소와 개폐기실에 적합합니다. 접이식 설계는 자주 운반하고 차량에 보관해야 하는 작업팀에 더 편리합니다.

스툴 높이는 어떻게 선택해야 하나요?

장비 조작 지점의 높이와 작업자에게 필요한 입식 위치부터 확인하세요. 전체 높이만으로 선택하지 마세요.

하중 용량은 어떻게 선택해야 하나요?

작업자, 공구 및 시험 장비의 합산 하중을 고려한 다음, 해당 스툴 모델의 정격 하중 또는 기계 시험 데이터를 확인하세요.

스툴을 옥외 또는 습한 환경에서 사용할 수 있나요?

선택한 모델과 프로젝트에 적합한지 확인해야 합니다. 사용 전에 습기, 표면 오염, 지면 안정성 및 제품 상태를 점검하세요. 유리섬유 구조라는 이유만으로 모든 습한 환경에 적합한 것은 아닙니다.

EN 14183은 전기 절연 표준인가요?

아니요. EN 14183은 발판의 설계, 치수, 재료, 성능 및 시험을 다룹니다. 해당하는 경우 전기 절연 요구사항은 별도로 확인해야 합니다.

IEC 61478은 절연 스툴에 적용되나요?

자동으로 적용되는 것은 아닙니다. IEC 61478은 활선 작업에 사용되는 특정 절연 사다리를 다룹니다. 스툴에 적용되는 전기 요구사항은 실제 제품 설계, 프로젝트 사양 및 관련 시험 문서를 바탕으로 결정해야 합니다.

JINPOWER에서 스툴을 맞춤 제작할 수 있나요?

선택한 설계와 주문 요구사항에 따라 높이, 플랫폼 크기, 구조, 색상, 라벨, 브랜딩 및 포장을 협의할 수 있습니다.

절연 스툴 세부 정보 및 가격 문의

변전소, 개폐기실, 변압기 시설, 산업용 전기 유지보수팀 또는 EPC 프로젝트용 전기 절연 스툴을 조달하는 경우, JINPOWER에 단순히 “유리섬유 스툴이 필요합니다”라고만 문의하지 마세요.

필요한 플랫폼 높이, 장비 조작 높이, 플랫폼 크기, 구조 유형, 총 하중 요구사항, 실내 또는 실외 환경, 전기 시험 요구사항, 적용 표준, 수량 및 필요한 문서를 알려주세요.

그러면 JINPOWER가 견적 및 프로젝트 승인 전에 적합한 다층형, 고저형/계단형 또는 접이식 구성을 확인할 수 있습니다.
