Caracteristici principale

• Platformă de lucru ridicată, neconductoare, pentru lucrări de întreținere electrică
• Construcție izolantă din fibră de sticlă / armată, în funcție de model
• Configurații cu mai multe niveluri, în trepte de înălțimi diferite și pliabile
• Suprafață antiderapantă, în funcție de configurație
• Potrivite pentru stații electrice, încăperi cu instalații de comutație, zone cu transformatoare și panouri de comandă
• Opțiuni variate de înălțime și dimensiune a platformei
• Structuri fixe pentru posturi de lucru permanente și versiuni pliabile pentru echipe mobile
• Dimensiunile proiectului, culoarea, etichetele, logo-ul și ambalajul pot fi discutate în funcție de configurația confirmată

Specificații tehnice rapide

Referințe pentru modelele disponibile

Modelele de mai jos sunt utile pentru selecția inițială. Deoarece „înălțimea scăunelului” poate desemna dimensiuni diferite în funcție de structură, valorile de mai jos sunt prezentate ca referință pentru înălțimea nominală. Înălțimea finală a platformei, înălțimea totală și celelalte dimensiuni trebuie confirmate pe desenul aprobat înainte de plasarea comenzii.

Capacitatea de încărcare, valorile testelor electrice, dimensiunile totale exacte și ceilalți parametri tehnici trebuie verificați în fișa tehnică și în documentele aprobate ale proiectului pentru modelul selectat. Aceștia nu trebuie estimați doar pe baza înălțimii scăunelului.

Ghid rapid de selecție

Înălțimea platformei, înălțimea totală și înălțimea de lucru nu sunt același lucru

Acesta este unul dintre cele mai importante aspecte care trebuie confirmate înainte de a comanda un scăunel izolant.

Înălțimea platformei

Înălțimea platformei este înălțimea suprafeței pe care stă efectiv operatorul. Pentru majoritatea proiectelor, aceasta este una dintre cele mai utile dimensiuni la selectarea unui scăunel.

Înălțimea totală

Înălțimea totală reprezintă înălțimea fizică totală a produsului. La modelele cu mai multe niveluri sau cu cadru, aceasta poate diferi de înălțimea platformei pe care se stă.

Înălțimea de lucru

Înălțimea de lucru descrie înălțimea la care operatorul poate ajunge confortabil după ce se urcă pe platformă. Aceasta depinde și de înălțimea lucrătorului, raza de acțiune a brațului, postura de lucru și poziția echipamentului electric.

Așadar, în loc să menționați în cererea de ofertă doar „Avem nevoie de un scăunel de 1,2 m”, comunicați înălțimea punctului de operare al echipamentului și înălțimea necesară a platformei. Astfel, selecția modelului va fi mult mai precisă.

Ce este un scăunel izolant electric?

Un scăunel izolant electric este o platformă de lucru neconductoare, utilizată atunci când personalul electric are nevoie de o poziție stabilă și ridicată pentru operare, inspecție, testare sau întreținere.

Acesta îndeplinește două funcții de bază.

În primul rând, oferă înălțime suplimentară de lucru atunci când instalațiile de comutație, panourile de comandă, dulapurile de relee, contoarele sau mecanismele de acționare sunt poziționate deasupra nivelului normal de stat în picioare.

În al doilea rând, structura sa izolantă oferă o suprafață suplimentară neconductoare sub picioarele operatorului, ca parte a sistemului mai amplu de siguranță electrică.

Din acest motiv, este mai corect să fie considerat:

O platformă de lucru ridicată, neconductoare, pentru lucrări electrice.

De ce să utilizați un scăunel izolant dedicat?

Un scăunel metalic obișnuit, o platformă din lemn sau o treaptă din plastic de uz general poate oferi înălțime, dar acest lucru nu îl face automat potrivit pentru lucrări de întreținere electrică.

O platformă profesională de lucru pentru lucrări electrice trebuie evaluată atât din punct de vedere electric, cât și mecanic:

• Material izolant
• Stabilitatea platformei
• Suprafață antiderapantă
• Sarcină mecanică
• Înălțimea de stat în picioare
• Condiții de mediu
• Starea inspecției
• Cerințele de testare ale proiectului

Întrebarea reală la achiziție nu este doar „Este fabricat din fibră de sticlă?”, ci dacă întreaga configurație a scăunelului este potrivită pentru mediul de lucru electric prevăzut.

Un scăunel izolant nu este un sistem complet de protecție electrică

Un scăunel izolant poate oferi o suprafață neconductoare pentru stat în picioare, dar nu elimină necesitatea respectării celorlalte proceduri de siguranță electrică.

În funcție de lucrare, sistemul complet de siguranță poate necesita și:

• Izolare electrică
• Verificarea tensiunii
• Legare temporară la pământ
• Mănuși electroizolante
• Cizme izolante
• Covorașe din cauciuc electroizolant
• Echipament individual de protecție pentru protecție la arc electric / lucrări electrice
• Autorizație de lucru
• Măsuri de respectare a distanței minime de apropiere

Prin urmare, scăunelul trebuie considerat un nivel suplimentar de protecție și acces în cadrul sistemului de siguranță electrică, nu o metodă independentă de prevenire a electrocutării.

Scăunel izolant electric vs. treaptă obișnuită

Un scăunel nu trebuie aprobat automat pentru lucrări electrice doar pentru că este fabricat din plastic, lemn sau alt material nemetalic.

Cu mai multe niveluri, în trepte sau pliabil: ce structură se potrivește lucrării?

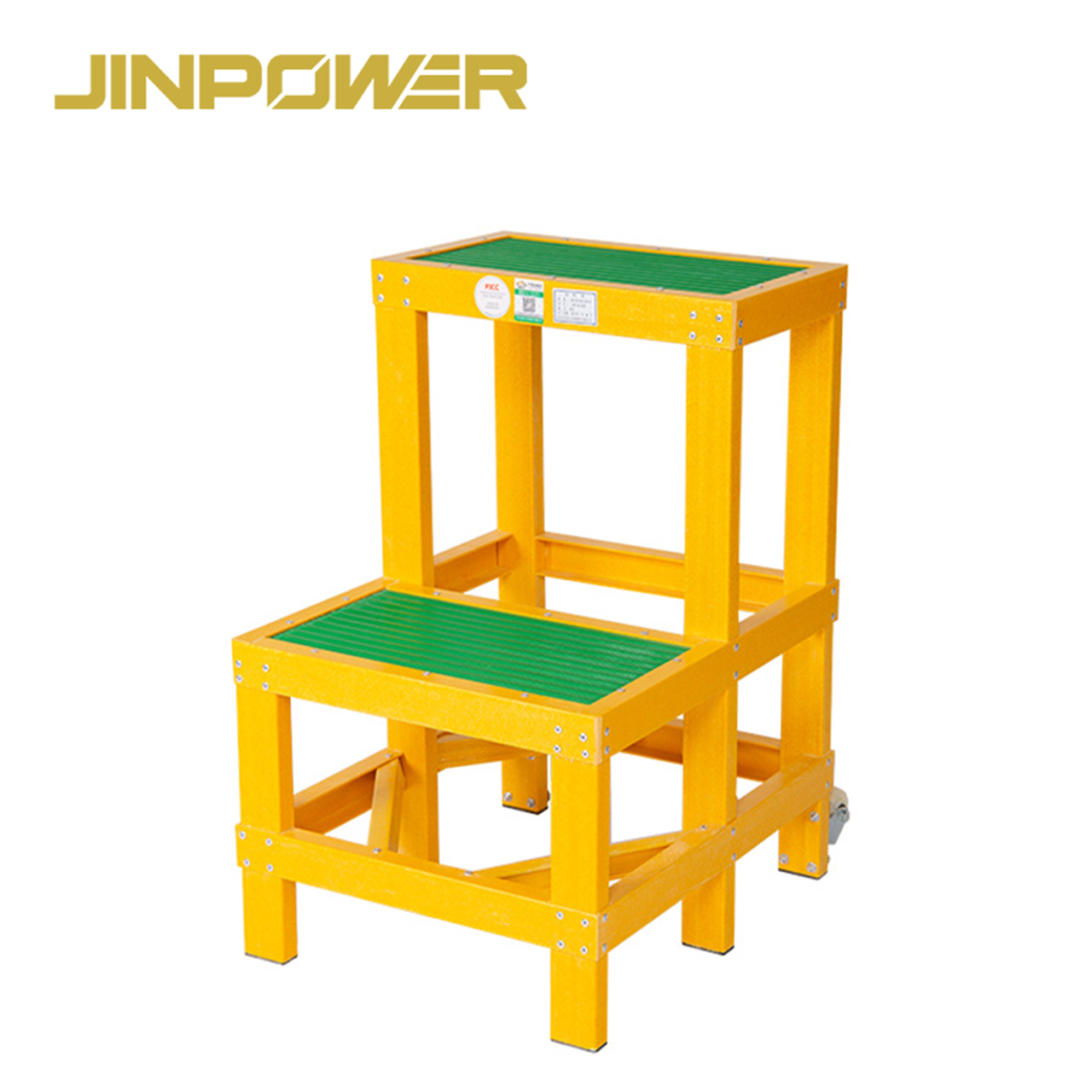

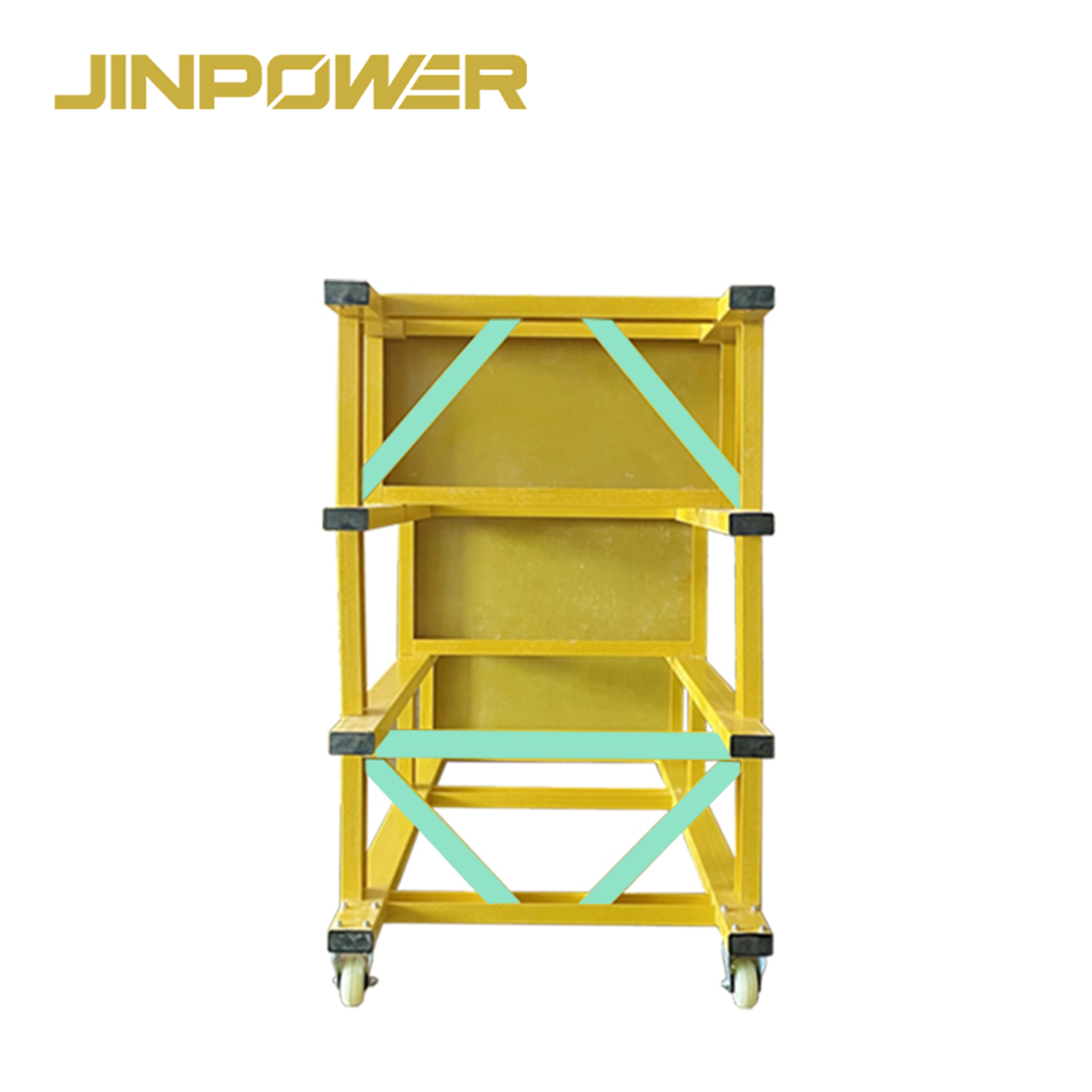

Scăunel izolant cu mai multe niveluri

Modelul cu mai multe niveluri are trepte la diferite înălțimi și o structură fixă, ranforsată.

Este util în stații electrice, săli de comandă și alte zone de lucru permanente, unde personalul are nevoie în mod regulat de mai multe niveluri de stat în picioare.

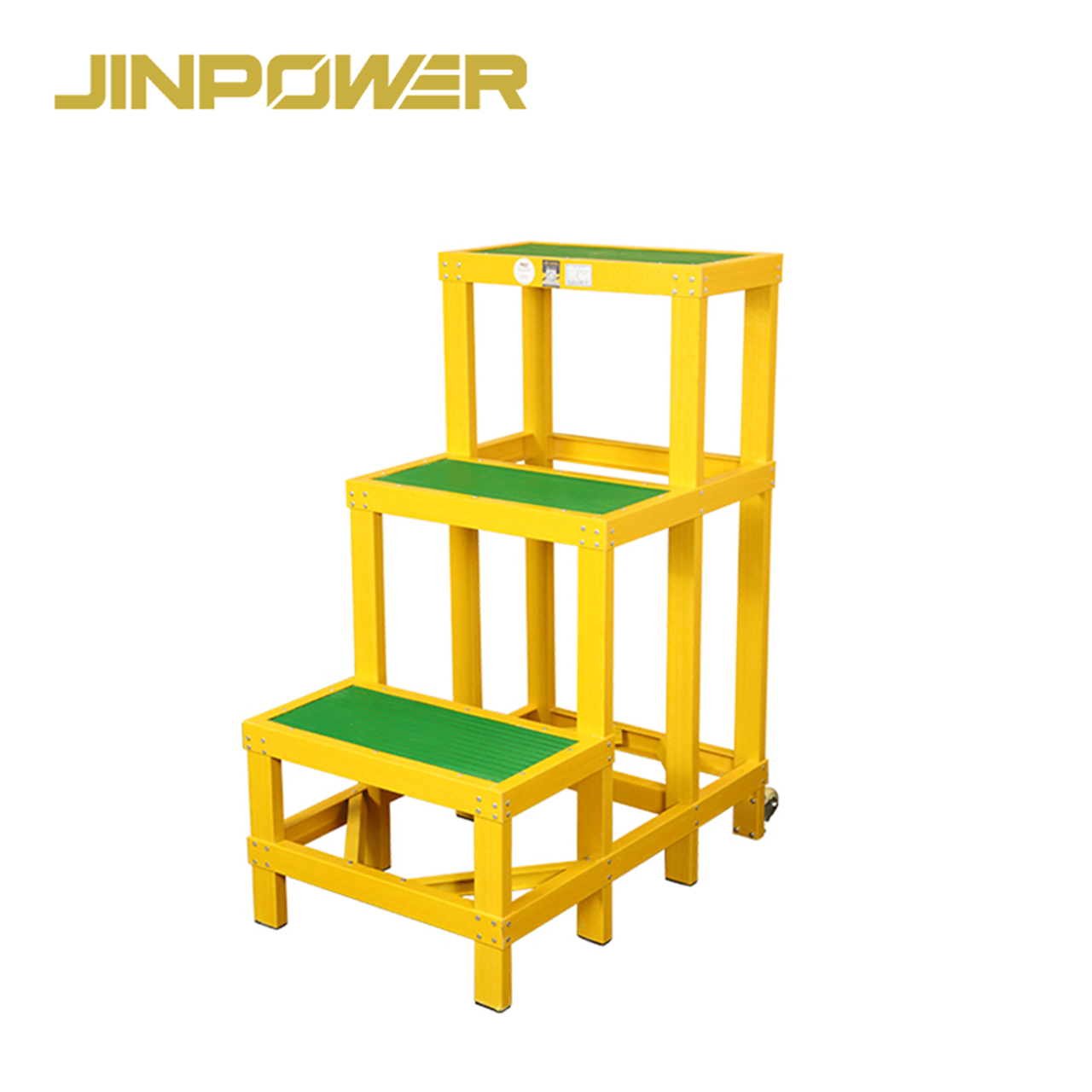

Scăunel izolant cu trepte de înălțimi diferite

Modelul cu trepte de înălțimi diferite oferă mai multe poziții ridicate în cadrul unei singure structuri.

Poate fi practic în locurile unde întrerupătoarele, releele, contoarele sau echipamentele auxiliare ale transformatoarelor sunt instalate la înălțimi diferite.

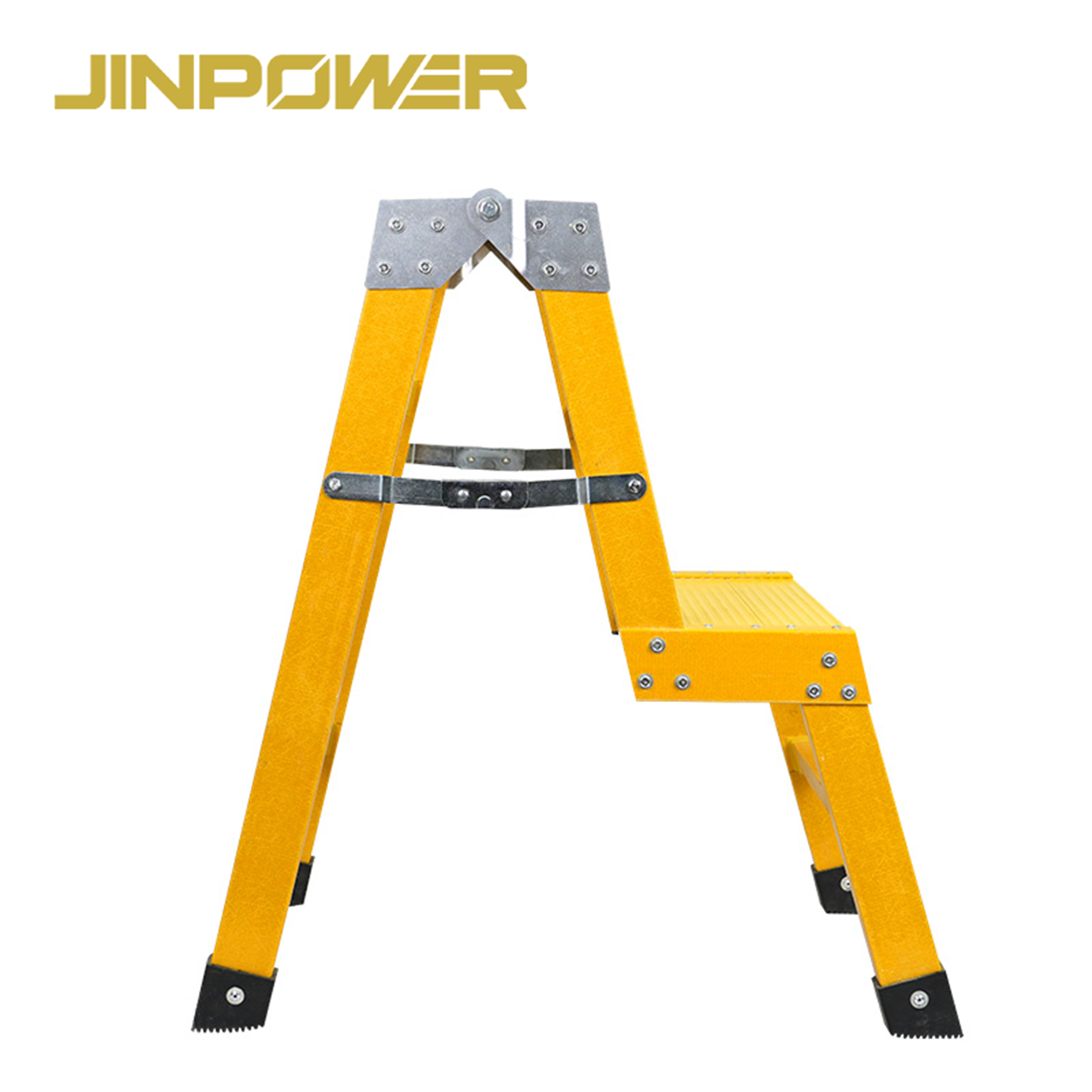

Scăunel izolant pliabil

Versiunea pliabilă este concepută pentru a facilita transportul și depozitarea compactă.

Este deosebit de utilă pentru echipele mobile de întreținere și vehiculele de service, dar construcția pliabilă include balamale și elemente de blocare care trebuie verificate înainte de fiecare utilizare.

Scăunel izolant fix vs. pliabil

Scăunel izolant vs. scară izolantă

Ambele produse îi ajută pe lucrătorii din domeniul electric să ajungă la echipamente aflate deasupra înălțimii normale de stat în picioare, însă rezolvă probleme de acces diferite.

Dacă lucrarea presupune urcarea regulată la o poziție mai înaltă, utilizați oscară izolantă electricăîn loc să suprapuneți scăunele sau să așezați suporturi temporare sub platformă.

Scăunel izolant vs. covoraș electroizolant

Scăunelul rezolvă în principal problema înălțimii de lucru, în timp ce covorașul din cauciuc acoperă în principal zona de lucru de la nivelul podelei.

În funcție de evaluarea riscurilor și de procedura de la fața locului, cele două produse pot fi utilizate ca niveluri diferite în cadrul aceleiași configurații de siguranță electrică.

Pentru izolația la nivelul podelei, consultați gama noastră decovorașe din cauciuc electroizolant.

Cum să alegeți scăunelul izolant electric potrivit

1. Începeți cu înălțimea necesară a platformei

Mai întâi, verificați de câtă înălțime suplimentară are nevoie efectiv operatorul pentru a ajunge confortabil la echipamentul vizat.

Nu selectați scăunelul doar în funcție de înălțimea totală.

2. Verificați dimensiunea platformei

Suprafața pe care se stă trebuie să fie potrivită pentru postura efectivă de lucru.

Aflați dacă operatorul trebuie să-și repoziționeze picioarele, să se întoarcă ușor sau să aibă asupra sa un detector de tensiune, o geantă de scule ori alte echipamente de testare în timpul lucrului.

3. Alegeți un model fix sau pliabil

Stațiile electrice și încăperile electrice permanente pot prioritiza rigiditatea și utilizarea zilnică rapidă. Echipele mobile pot acorda mai multă importanță dimensiunilor în stare pliată, transportului și depozitării în vehicul.

4. Confirmați sarcina mecanică nominală

Nu calculați sarcina necesară doar pe baza greutății corporale a lucrătorului.

Sarcina totală de lucru poate include:

• Lucrătorul
• Geanta de scule
• Echipamentele de testare
• Sculele electrice portabile
• Alte echipamente transportate

Solicitați sarcina nominală sau rezultatul testului mecanic pentru modelul efectiv, în loc să presupuneți că toate scăunelele au aceeași capacitate.

5. Verificați mediul de lucru

Încăperile interioare cu instalații de comutație, stațiile electrice exterioare și punctele de întreținere din teren pot avea condiții foarte diferite ale podelei și mediului.

Luați în considerare:

• Starea podelei
• Umiditatea
• Prezența apei sau a noroiului
• Contaminarea cu ulei sau substanțe chimice
• Expunerea la radiații UV
• Suprafețele denivelate

Utilizarea unui material izolant nu înseamnă că scăunelul poate fi folosit automat în apă stătătoare, pe suprafețe puternic contaminate sau pe teren instabil.

6. Confirmați cerințele de testare electrică

Dacă operatorul de utilități, antreprenorul EPC sau licitația impune teste dielectrice, teste de rezistență de izolație sau alte teste electrice, furnizați metoda de testare, tensiunea, durata și criteriile de acceptare necesare în etapa cererii de ofertă.

7. Confirmați documentele necesare

Pentru achizițiile din cadrul proiectului, verificați ce documente trebuie aprobate înainte de expediere.

• Fișă tehnică
• Desen aprobat
• Raport de testare mecanică
• Raport de testare electrică, dacă este necesar
• Marcajul produsului
• Identificarea lotului / numărului de serie
• COC sau alte documente ale proiectului

De ce contează performanța antiderapantă și stabilitatea

Izolația electrică este doar o parte a siguranței oferite de scăunel.

Lucrătorul poate cădea în continuare dacă platforma este alunecoasă, cadrul se mișcă sau picioarele nu au un contact stabil cu podeaua.

La achiziție și inspecție, verificați:

• Suprafața antiderapantă
• Rigiditatea platformei
• Stabilitatea cadrului
• Starea picioarelor / suporturilor
• Contactul cu podeaua denivelată
• Blocarea la modelele pliabile

În special la modelele pliabile, un material izolant de calitate nu garantează automat stabilitatea mecanică a întregului scăunel.

Aplicații principale

Instalații de comutație și panouri de comandă

Întrerupătoarele, releele, contoarele și mecanismele de acționare nu sunt întotdeauna amplasate la o înălțime confortabilă pentru lucrul în picioare.

Un scăunel izolant oferă o platformă de lucru ridicată și o suprafață neconductoare sub picioarele operatorului.

Operațiuni în stații electrice

În timpul inspecției, sprijinului pentru manevre, testării și punerii în funcțiune, personalul poate avea nevoie temporar de o poziție mai înaltă în apropierea echipamentelor electrice.

Selectați scăunelul în funcție de înălțimea echipamentului, cerințele platformei, starea podelei și procedura de siguranță electrică de la fața locului.

Zone cu transformatoare

Zonele cu transformatoare pot include instrumente, borne și echipamente auxiliare de comandă instalate la înălțime.

Utilizați o platformă aprobată, cu înălțimea corectă, în loc să măriți înălțimea cu blocuri, scăunele suplimentare sau alte suporturi improvizate.

Testare și punere în funcțiune

Lucrările de testare necesită adesea o poziție stabilă a corpului în timp ce operatorul manipulează un detector de tensiune, cabluri de testare sau alte instrumente electrice.

Pentru echipamente conexe, consultațidetectoarele de tensiuneJINPOWER.

Întreținere electrică industrială

Fabricile, minele, încăperile tehnice ale operatorilor de utilități și instalațiile electrice industriale pot necesita, de asemenea, o platformă ridicată neconductoare pentru inspecție și întreținere.

Întreținere mobilă pentru operatorii de utilități

Pentru echipele de întreținere care se deplasează între puncte de lucru, un scăunel izolant pliabil poate reduce spațiul necesar depozitării în vehiculele de service.

Înainte de utilizare, asigurați-vă că cadrul pliabil și mecanismul de blocare sunt complet cuplate și stabile.

Cum trebuie analizate standardele?

Cerințele mecanice pentru scăunele și cerințele de izolație electrică trebuie analizate separat. Un standard nu trebuie aplicat doar pentru că produsul conține fibră de sticlă sau este comercializat ca „izolant”.

EN 14183

EN 14183 este un standard pentru trepte, care acoperă aspecte precum proiectarea, dimensiunile, materialele, performanța și testarea.

Dacă structura produsului intră în domeniul de aplicare relevant pentru trepte, EN 14183 poate fi utilizat ca referință pentru cerințele mecanice și structurale.

EN 14183 nu trebuie prezentat ca o certificare de izolație electrică.

IEC 61478

IEC 61478 se referă la anumite modele de scări izolante utilizate pentru lucrări sub tensiune. Nu se aplică automat tuturor scăunelelor izolante sau platformelor de lucru.

Prin urmare, pentru un scăunel izolant, cerințele electrice aplicabile trebuie confirmate pe baza designului exact al produsului, a specificației proiectului și a documentației de testare justificative, nu prin simpla declarare a conformității cu IEC 61478.

Teste electrice specifice proiectului

Operatorii de utilități și proiectele EPC pot defini propriile cerințe pentru încercarea de rigiditate dielectrică, rezistența de izolație, sarcina mecanică, stabilitate și alte criterii de acceptare.

Cea mai bună abordare este să furnizați metoda de testare necesară și criteriile de acceptare în etapa de ofertare, în loc să întrebați doar „Are acest scăunel un certificat IEC?”

Acceptarea electrică și mecanică trebuie verificată separat

Ce trebuie verificat înainte de utilizare?

Inspectați structura din fibră de sticlă / izolantă

• Fisuri
• Delaminare
• Zgârieturi adânci
• Deteriorări provocate de impact
• Deformări
• Contaminare
• Umezeală

Inspectați platforma

Verificați dacă există fisuri, conexiuni slăbite sau deformări și asigurați-vă că suprafața antiderapantă nu este acoperită cu ulei, noroi sau alte impurități.

Verificați picioarele și contactul cu solul

Toate punctele de sprijin trebuie să fie intacte, iar scăunelul trebuie să stea sigur pe o suprafață fermă și stabilă, fără balans neobișnuit.

Verificați mecanismul de pliere

La modelele pliabile, asigurați-vă că balamalele, sistemele de blocare și mecanismele împotriva deschiderii accidentale sunt cuplate corect înainte ca lucrătorul să se urce pe platformă.

Verificați eticheta și starea testării

Confirmați că identificarea modelului, informațiile necesare despre sarcină și starea inspecției / testării proiectului sunt clare și trasabile.

Condiții exterioare, umede și contaminate

Fibra de sticlă poate fi utilă în mediile electrice, dar aceasta nu înseamnă că un scăunel izolant rămâne automat potrivit în orice condiții de umezeală sau contaminare.

Înainte de utilizarea scăunelului în exterior sau într-o zonă cu umiditate ridicată, verificați:

• Dacă platforma este curată și uscată
• Dacă este prezentă o peliculă de apă
• Dacă există noroi, ulei sau contaminare chimică
• Dacă toate picioarele au contact stabil cu solul
• Dacă cadrul este deteriorat
• Dacă mediul este potrivit pentru configurația de produs selectată

Apa stătătoare, contaminarea severă sau terenul instabil pot afecta atât starea electrică, cât și stabilitatea mecanică. Respectați procedura de siguranță de la fața locului ori de câte ori sunt prezente aceste condiții.

Curățare, depozitare și întreținere

• Păstrați suprafețele izolante curate și uscate
• Evitați agenții de curățare sau solvenții care pot deteriora materialul
• Evitați contactul prelungit cu uleiuri și substanțe chimice
• Protejați cadrul împotriva impacturilor
• Nu așezați obiecte grele pe scăunel în timpul depozitării
• Protejați balamalele și mecanismele de blocare ale modelelor pliabile
• Evitați expunerea inutilă și prelungită la radiații UV
• Păstrați evidența inspecțiilor și testelor, dacă proiectul o impune

Când trebuie scos din uz scăunelul izolant?

Dacă există orice îndoială cu privire la integritatea electrică sau stabilitatea mecanică a scăunelului, opriți utilizarea acestuia și solicitați o inspecție.

Motivele tipice includ:

• Fisuri vizibile în fibra de sticlă
• Delaminare sau deteriorare gravă a suprafeței
• Deformarea platformei sau conexiuni slăbite
• Deformarea vizibilă a cadrului
• Balans sau clătinare neobișnuită
• Tampoane pentru picioare / suporturi lipsă sau grav deteriorate
• Sistemul de blocare pliabil nu se cuplează în mod fiabil
• Impact mecanic puternic
• Expunere la contaminare sau umezeală de natură necunoscută
• Perioada de inspecție sau testare obligatorie a expirat
• Rezultatul unui test electric sau mecanic obligatoriu este neconform

Verificări JINPOWER înainte de expediere

Pentru comenzile operatorilor de utilități, antreprenorilor EPC, contractanților și distribuitorilor, obiectivul principal înainte de expediere este confirmarea faptului că scăunelul furnizat corespunde specificației aprobate.

• Modelul produsului
• Dimensiunile de înălțime confirmate
• Dimensiunea platformei
• Tipul structurii
• Starea cadrului
• Starea platformei
• Suprafața antiderapantă
• Picioarele / structura de susținere
• Mecanismul de pliere, dacă este cazul
• Eticheta și identificarea produsului
• Ambalajul
• Documentația tehnică necesară

Dacă proiectul impune un anumit test de sarcină mecanică, un test dielectric, o inspecție efectuată de o terță parte sau trasabilitatea lotului, definiți aceste cerințe înainte de începerea producției și confirmarea comenzii.

Configurație OEM și pentru proiecte

JINPOWER sprijină companiile de utilități, antreprenorii EPC, distribuitorii de echipamente electrice, cumpărătorii industriali și contractanții de întreținere care au nevoie de cantități pentru proiecte sau în vrac.

În funcție de structura produsului confirmată, putem discuta despre:

• Înălțime
• Dimensiunea platformei
• Configurație cu mai multe niveluri
• Structură fixă / pliabilă
• Culoare
• Etichetă de siguranță
• Identificare prin număr de serie
• Logo / branding
• Ambalaj
• Documentația proiectului

Cum se integrează un scăunel izolant într-un sistem de siguranță electrică?

Scăunelul izolant oferă o poziție de lucru ridicată și izolație suplimentară sub picioare. În funcție de lucrare, pot fi necesare și alte echipamente.

Produsele JINPOWER conexe includscări și scăunele izolante,scări izolante electrice,covorașe din cauciuc electroizolant,echipamente individuale de protecție pentru lucrări electriceșidetectoare de tensiune.

De ce să alegeți scăunelele izolante JINPOWER?

Concepute pentru lucrări electrice

JINPOWER furnizează scări izolante, covorașe din cauciuc, detectoare de tensiune, echipamente de legare la pământ și echipamente individuale de protecție pentru lucrări electrice, astfel încât scăunelul poate fi selectat ca parte a întregului loc de muncă electric, nu tratat ca mobilier obișnuit.

Mai multe opțiuni de structură

Modelele cu mai multe niveluri, cu trepte de înălțimi diferite și pliabile oferă cumpărătorilor opțiuni pentru stații electrice permanente, înălțimi de lucru variabile și lucrări de întreținere mobile.

Selecție în funcție de aplicație

Recomandăm să selectați produsul în funcție de înălțimea și dimensiunea platformei, sarcină, stabilitate, mediul de lucru și cerințele electrice, în loc să vă bazați doar pe înălțimea totală.

Documentație B2B pentru proiecte

Pentru licitații ale operatorilor de utilități, proiecte EPC și achiziții ale distribuitorilor, fișele tehnice, desenele, cerințele de testare, etichetele, ambalajul și alte documente de aprobare pot fi confirmate înainte de aprobarea comenzii.

Ce trebuie să includeți în cererea de ofertă?

Întrebări frecvente

La ce se folosește în principal un scăunel izolant electric?

Acesta oferă o poziție stabilă și ridicată pentru stat în picioare și o suprafață suplimentară neconductoare pentru lucrări electrice în locuri precum stații electrice, încăperi cu instalații de comutație, zone cu transformatoare și instalații electrice industriale.

Înălțimea scăunelului indicată este aceeași cu înălțimea platformei?

Nu neapărat. În funcție de structură, înălțimea indicată poate desemna o dimensiune nominală sau totală, nu înălțimea exactă a platformei pe care se stă. Confirmați înălțimea platformei și înălțimea totală pe desenul final înainte de plasarea comenzii.

Poate un scăunel izolant să înlocuiască cizmele izolante sau un covoraș din cauciuc?

Nu. Scăunelele, cizmele și covorașele izolante au roluri diferite în cadrul unui sistem de siguranță electrică. Combinația corectă depinde de evaluarea pericolelor și de procedura de lucru.

Care este diferența dintre un scăunel izolant și o scară izolantă?

Un scăunel oferă o platformă stabilă pentru înălțimi de lucru mai mici. O scară este utilizată pentru urcare și pentru a ajunge la puncte mai înalte. Nu suprapuneți scăunele pentru a înlocui o scară.

Ar trebui să aleg un scăunel fix sau pliabil?

Modelele fixe sunt practice pentru stațiile electrice permanente și încăperile cu instalații de comutație. Modelele pliabile sunt mai convenabile pentru echipele care trebuie să transporte frecvent scăunelul și să îl depoziteze în vehicule.

Cum ar trebui să aleg înălțimea scăunelului?

Începeți cu înălțimea punctului de operare al echipamentului și cu poziția necesară a lucrătorului. Nu selectați produsul doar în funcție de înălțimea totală.

Cum trebuie aleasă capacitatea de încărcare?

Luați în considerare sarcina combinată a lucrătorului, sculelor și echipamentelor de testare, apoi verificați sarcina nominală sau datele testului mecanic pentru modelul exact de scăunel.

Poate fi utilizat scăunelul în exterior sau în condiții de umezeală?

Compatibilitatea trebuie confirmată pentru modelul selectat și proiect. Verificați umezeala, contaminarea suprafeței, stabilitatea terenului și starea produsului înainte de utilizare. Construcția din fibră de sticlă nu înseamnă, de una singură, că scăunelul este potrivit pentru orice mediu umed.

EN 14183 este un standard de izolație electrică?

Nu. EN 14183 se referă la proiectarea, dimensiunile, materialele, performanța și testarea treptelor. Cerințele de izolație electrică trebuie verificate separat, acolo unde se aplică.

IEC 61478 se aplică scăunelelor izolante?

Nu automat. IEC 61478 se referă la anumite scări izolante utilizate pentru lucrări sub tensiune. Cerințele electrice aplicabile unui scăunel trebuie stabilite pe baza designului efectiv al produsului, a specificației proiectului și a documentației de testare justificative.

Poate JINPOWER să personalizeze scăunelul?

Înălțimea, dimensiunea platformei, structura, culoarea, etichetarea, brandingul și ambalajul pot fi discutate în funcție de designul selectat și de cerințele comenzii.

Solicitați detalii și prețuri pentru scăunele izolante

Dacă vă aprovizionați cu scăunele izolante electrice pentru o stație electrică, o încăpere cu instalații de comutație, o instalație cu transformatoare, o echipă de întreținere electrică industrială sau un proiect EPC, transmiteți către JINPOWER mai multe detalii decât simplul mesaj „Avem nevoie de un scăunel din fibră de sticlă”.

Vă rugăm să furnizați înălțimea necesară a platformei, înălțimea de operare a echipamentului, dimensiunea platformei, tipul structurii, sarcina totală necesară, utilizarea în interior sau exterior, cerințele de testare electrică, standardele aplicabile, cantitatea și documentația necesară.

Astfel, JINPOWER poate confirma o configurație potrivită cu mai multe niveluri, cu trepte de înălțimi diferite sau pliabilă înainte de ofertare și aprobarea proiectului.
