Istaknute karakteristike proizvoda

• Neprovodljiva povišena radna platforma za električno održavanje
• Konstrukcija od fiberglasa / ojačana izolaciona konstrukcija, u zavisnosti od modela
• Višeslojne, višespratne / stepenaste i sklopive konfiguracije
• Protuklizna radna površina, u zavisnosti od konfiguracije
• Pogodna za trafostanice, prostorije sa rasklopnom opremom, transformatorske prostore i upravljačke panele
• Različite opcije visine i dimenzija platforme
• Fiksne konstrukcije za redovna radna mjesta i sklopive opcije za mobilne ekipe
• O projektnim dimenzijama, boji, oznakama, logotipu i pakovanju može se razgovarati prema potvrđenoj konfiguraciji

Kratka tehnička specifikacija

Referentni modeli

Sljedeći modeli korisni su za početni odabir. Budući da se „visina stolice” može odnositi na različite dimenzije kod različitih konstrukcija, vrijednosti u nastavku prikazane su kao nominalna referentna visina. Konačnu visinu platforme, ukupnu visinu i ostale dimenzije potrebno je potvrditi na odobrenom crtežu prije naručivanja.

Nosivost, vrijednosti električnih ispitivanja, tačne ukupne dimenzije i druge tehničke parametre potrebno je provjeriti u tehničkom listu i odobrenoj projektnoj dokumentaciji za odabrani model. Ne treba ih procjenjivati samo na osnovu visine stolice.

Vodič za brzi odabir

Visina platforme, ukupna visina i radna visina nisu isto

Ovo je jedna od najvažnijih stavki koju treba potvrditi prije naručivanja izolacione stolice.

Visina platforme

Visina platforme je visina stvarne površine na kojoj operator stoji. Za većinu projekata, ovo je jedna od najkorisnijih dimenzija pri odabiru stolice.

Ukupna visina

Ukupna visina je ukupna fizička visina proizvoda. Kod višespratnih konstrukcija ili konstrukcija s okvirom, ona se može razlikovati od visine platforme za stajanje.

Radna visina

Radna visina označava visinu koju operator može udobno dosegnuti dok stoji na platformi. Ona takođe zavisi od visine radnika, dosega ruku, radnog položaja i položaja električne opreme.

Zato u RFQ-u nemojte navesti samo „Potrebna nam je stolica od 1.2 m”. Navedite visinu radne tačke opreme i potrebnu visinu platforme za stajanje. To omogućava mnogo precizniji odabir modela.

Šta je električna izolaciona stolica?

Električna izolaciona stolica je neprovodljiva radna platforma koja se koristi kada je električarima potreban stabilan povišeni položaj za rad, rukovanje, pregled, ispitivanje ili održavanje.

Ima dvije osnovne funkcije.

Prvo, omogućava dodatnu radnu visinu kada su rasklopna oprema, upravljački paneli, relejni ormari, mjerni instrumenti ili pogonski mehanizmi iznad uobičajene visine stajanja.

Drugo, njena izolaciona konstrukcija pruža dodatnu neprovodljivu površinu ispod stopala operatora, kao dio šireg sistema električne zaštite.

Zato je najbolje posmatrati je kao:

Neprovodljivu povišenu radnu platformu za električne radove.

Zašto koristiti namjensku izolacionu stolicu?

Obična metalna stolica, drvena platforma ili plastična stepenica za opću namjenu mogu pružiti dodatnu visinu, ali to ih ne čini automatski pogodnim za električno održavanje.

Profesionalnu radnu platformu za električne radove potrebno je procijeniti i s električnog i s mehaničkog aspekta:

• Izolacioni materijal
• Stabilnost platforme
• Protuklizna površina
• Mehaničko opterećenje
• Visina za stajanje
• Uslovi okoline
• Status pregleda
• Projektni zahtjevi za ispitivanje

Ključno pitanje pri nabavci nije samo „Da li je izrađena od fiberglasa?” Već da li je kompletna konfiguracija stolice pogodna za predviđeno električno radno okruženje.

Izolaciona stolica nije kompletan sistem električne zaštite

Izolaciona stolica može pružiti neprovodljivu površinu za stajanje, ali zbog nje se ne smiju zanemariti ostali koraci postupka električne sigurnosti.

U zavisnosti od posla, kompletan sistem zaštite može zahtijevati i:

• Električno odvajanje
• Provjeru odsustva napona
• Privremeno uzemljenje
• Električne izolacione rukavice
• Izolacijske čizme
• Električne izolacione gumene prostirke
• OZO za zaštitu od električnog luka / električnih opasnosti
• Odobrenje za rad
• Kontrole minimalne udaljenosti prilaska

Stolicu zato treba smatrati dodatnim zaštitnim i pristupnim slojem u okviru sistema električne sigurnosti, a ne samostalnim sredstvom za sprečavanje strujnog udara.

Električna izolaciona stolica u poređenju s običnom stepenicom

Stolicu ne treba automatski odobriti za električne radove samo zato što je izrađena od plastike, drveta ili nekog drugog nemetalnog materijala.

Višeslojna, stepenasta ili sklopiva: koja konstrukcija odgovara poslu?

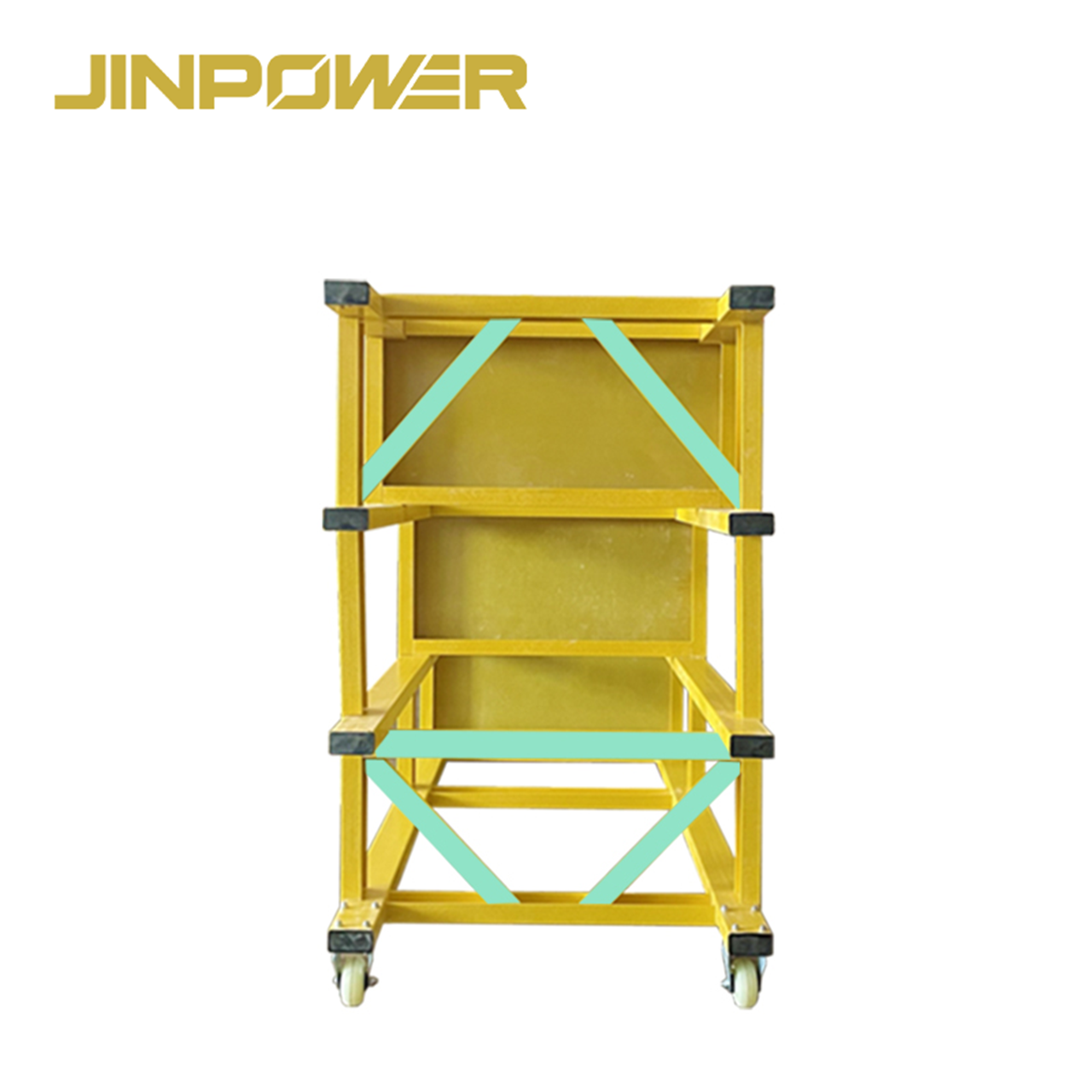

Višeslojna izolaciona stolica

Višeslojna konstrukcija ima nekoliko nivoa za stajanje i fiksnu ojačanu strukturu.

Pogodna je za trafostanice, kontrolne prostorije i druga stalna radna mjesta na kojima je osoblju redovno potrebno više od jednog nivoa za stajanje.

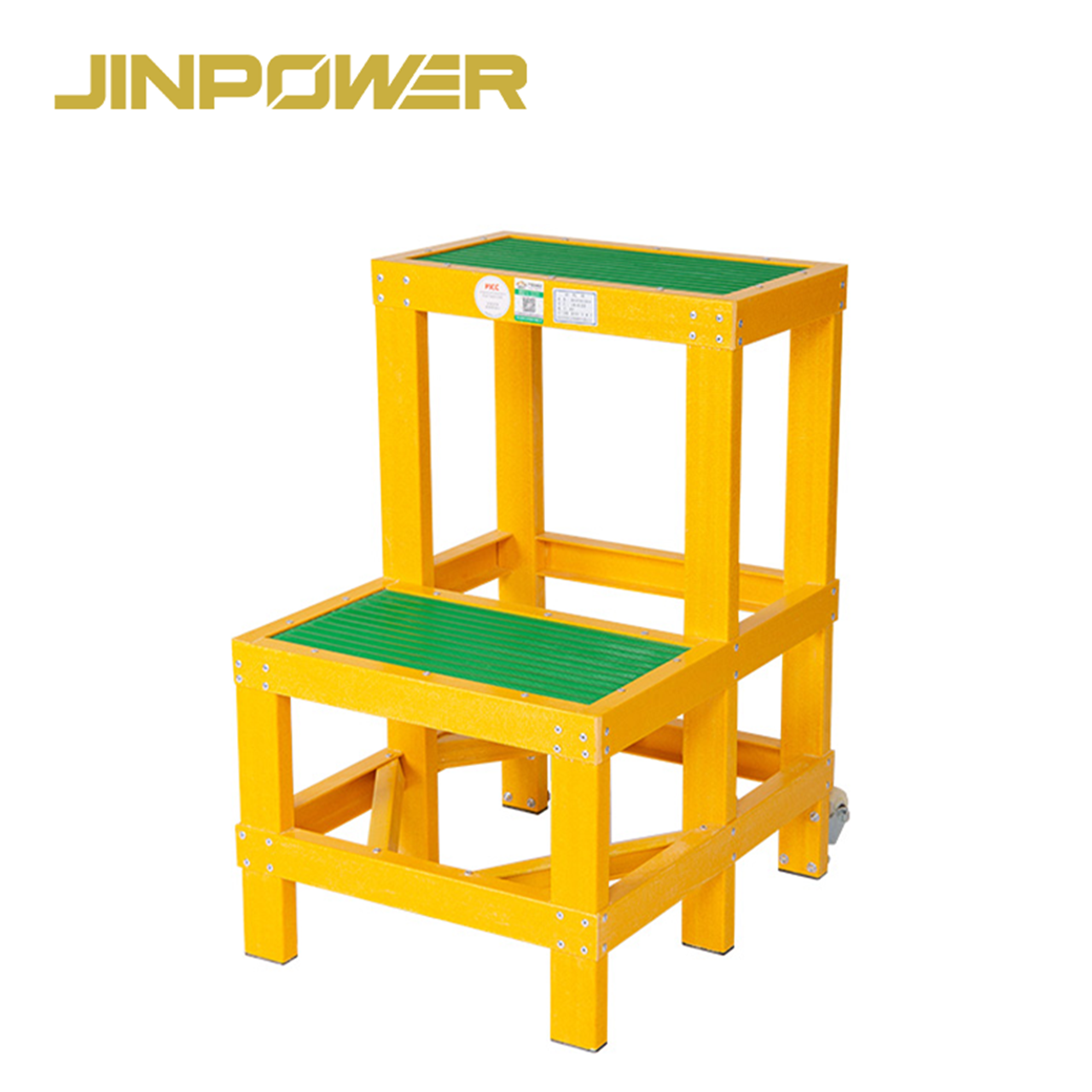

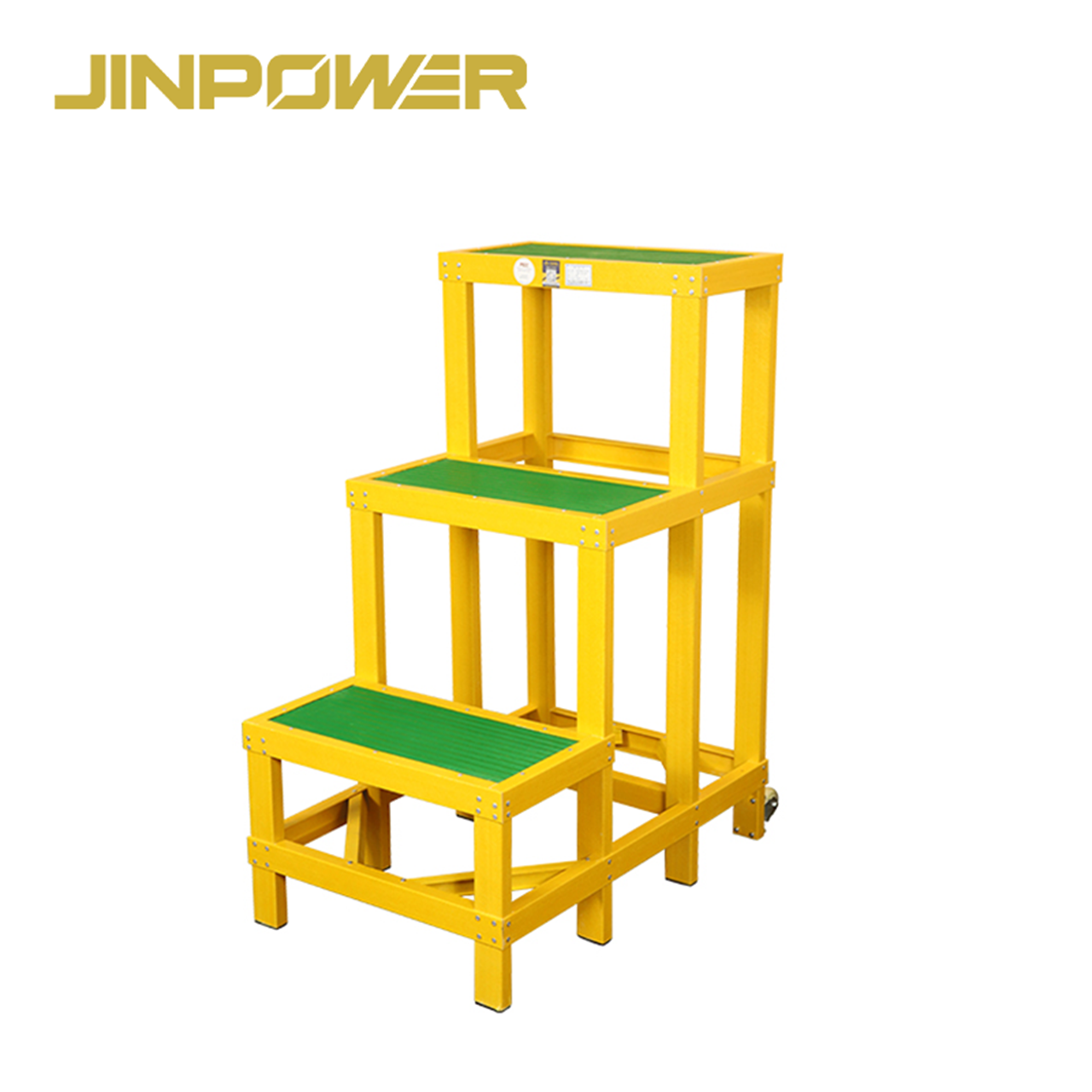

Izolaciona stolica s više nivoa / stepenasta stolica

Konstrukcija s više nivoa / stepenasta konstrukcija omogućava različite povišene položaje u okviru jedne konstrukcije.

To može biti praktično tamo gdje su prekidači, releji, mjerni instrumenti ili pomoćna transformatorska oprema instalirani na različitim visinama.

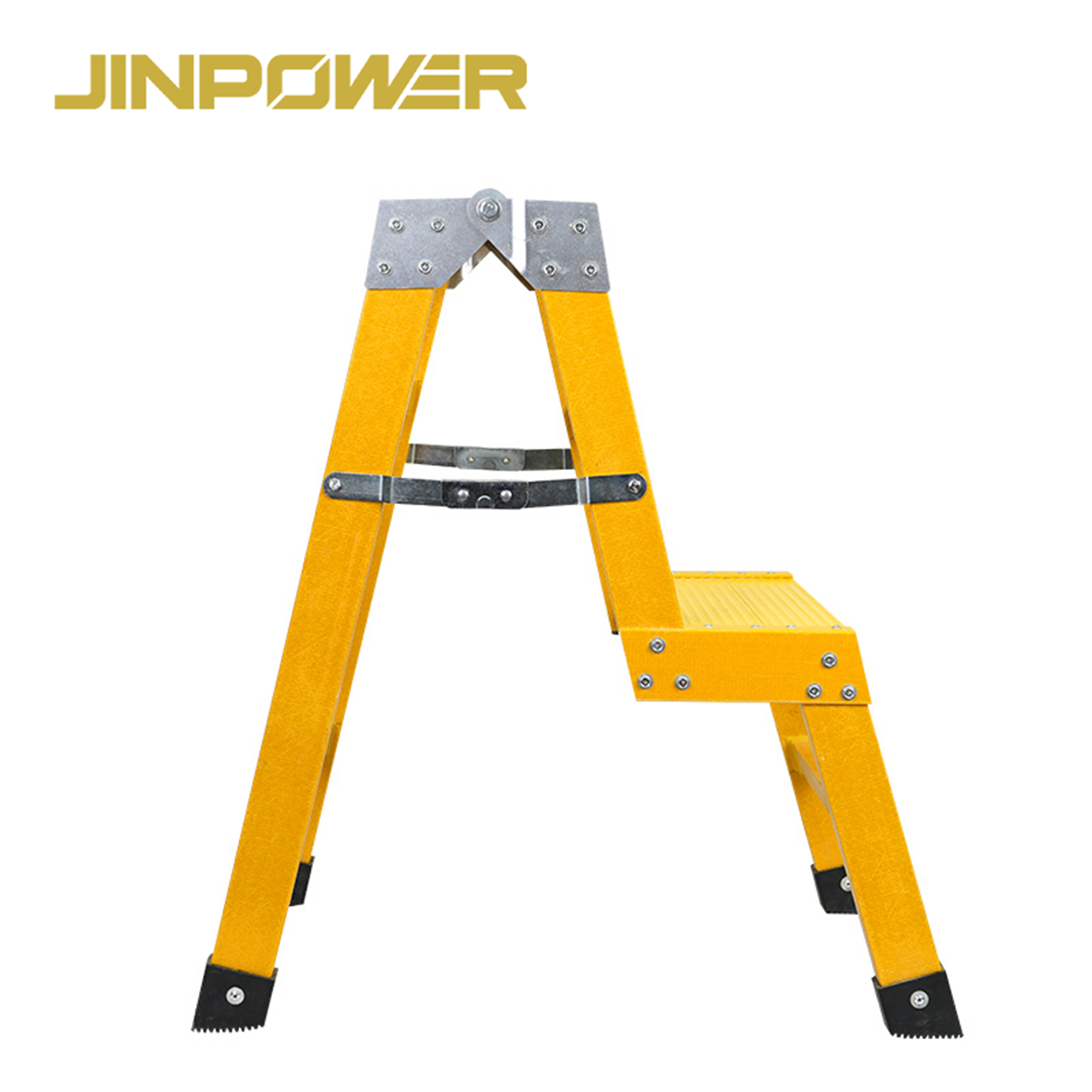

Sklopiva izolaciona stolica

Sklopiva verzija osmišljena je za lakši transport i kompaktno skladištenje.

Posebno je pogodna za mobilne ekipe za održavanje i servisna vozila, ali sklopiva konstrukcija uključuje šarke i mehanizme za zaključavanje koje treba provjeriti prije svake upotrebe.

Fiksna ili sklopiva izolaciona stolica

Izolaciona stolica u poređenju s izolacionim ljestvama

Oba proizvoda pomažu električarima da dosegnu opremu iznad uobičajene visine stajanja, ali rješavaju različite probleme pristupa.

Ako posao zahtijeva redovno penjanje na veću visinu, koristite električne izolacione ljestve umjesto slaganja stolica ili postavljanja privremenih podupirača ispod platforme.

Izolaciona stolica u poređenju s električnom izolacionom prostirkom

Stolica prvenstveno rješava problem radne visine, dok gumena prostirka prvenstveno pokriva radnu površinu u nivou poda.

U zavisnosti od procjene rizika i postupka na lokaciji, ova dva proizvoda mogu se koristiti kao različiti slojevi u okviru iste postavke električne zaštite.

Za izolaciju na nivou poda pogledajte našu ponudu električnih izolacionih gumenih prostirki.

Kako odabrati odgovarajuću električnu izolacionu stolicu

1. Počnite od potrebne visine platforme

Najprije provjerite koliko dodatne visine operatoru zaista treba da bi udobno dosegnuo ciljnu opremu.

Ne birajte stolicu samo na osnovu ukupne visine.

2. Provjerite dimenzije platforme

Površina za stajanje treba odgovarati stvarnom radnom položaju.

Provjerite da li operator tokom rada mora premještati stopala, blago se okretati ili nositi detektor napona, torbu za alat ili drugu opremu za ispitivanje.

3. Odaberite fiksnu ili sklopivu izvedbu

Fiksne trafostanice i električne prostorije mogu zahtijevati čvrstoću i brzu svakodnevnu upotrebu. Mobilnim ekipama može biti važnija veličina u sklopljenom stanju, transport i skladištenje u vozilu.

4. Potvrdite nazivno mehaničko opterećenje

Nemojte izračunavati potrebno opterećenje samo na osnovu tjelesne težine radnika.

Ukupno radno opterećenje može uključivati:

• Radnika
• Torbu za alat
• Oprema za ispitivanje
• Prenosne električne alate
• Ostalu opremu koja se nosi

Zatražite podatke o nazivnom opterećenju ili rezultat mehaničkog ispitivanja za konkretni model umjesto da pretpostavite da sve stolice imaju isti kapacitet.

5. Provjerite radno okruženje

Unutrašnje prostorije s rasklopnom opremom, vanjske trafostanice i lokacije terenskog održavanja mogu imati veoma različite podne i okolinske uslove.

Uzmite u obzir:

• Stanje poda
• Vlažnost
• Vodu ili blato
• Kontaminaciju uljem ili hemikalijama
• Izloženost UV zračenju
• Neravne površine

Upotreba izolacionog materijala ne znači da se stolica može automatski koristiti u stajaćoj vodi, na jako kontaminiranim površinama ili na nestabilnoj podlozi.

6. Potvrdite zahtjeve za električna ispitivanja

Ako komunalno preduzeće, EPC izvođač ili tender zahtijeva dielektrično ispitivanje, ispitivanje izolacionog otpora ili drugo električno ispitivanje, u fazi RFQ-a navedite potrebnu metodu ispitivanja, napon, trajanje i kriterije prihvatanja.

7. Potvrdite potrebnu dokumentaciju

Pri nabavci za projekat provjerite koje dokumente treba odobriti prije otpreme.

• Tehnički list
• Odobreni crtež
• Izvještaj o mehaničkom ispitivanju
• Izvještaj o električnom ispitivanju, gdje je potrebno
• Oznake proizvoda
• Identifikacija serije / serijski broj
• COC ili druga projektna dokumentacija

Zašto su važni protukliznost i stabilnost

Električna izolacija samo je jedan dio sigurnosti stolice.

Radnik i dalje može pasti ako je platforma klizava, okvir se pomjera ili nožice ne ostvaruju stabilan kontakt s podom.

Tokom nabavke i pregleda provjerite:

• Protukliznu površinu
• Čvrstoću platforme
• Stabilnost okvira
• Stanje nožica / oslonaca
• Kontakt s neravnim podom
• Mehanizam za zaključavanje kod sklopivih modela

Posebno kod sklopivih modela, kvalitetan izolacioni materijal ne znači automatski da je kompletna stolica mehanički stabilna.

Glavne primjene

Rasklopna oprema i upravljački paneli

Prekidači, releji, mjerni instrumenti i pogonski mehanizmi nisu uvijek postavljeni na udobnoj visini za stajanje.

Izolaciona stolica pruža povišenu radnu platformu i dodatnu neprovodljivu površinu ispod stopala operatora.

Rad u trafostanicama

Tokom pregleda, podrške pri sklapanju, ispitivanja i puštanja u rad, osoblju može biti potrebna dodatna visina za stajanje oko električne opreme.

Odaberite stolicu prema visini opreme, zahtjevima za platformu, stanju poda i postupku električne sigurnosti na lokaciji.

Transformatorski prostori

Transformatorski prostori mogu sadržavati instrumente, priključke i pomoćnu upravljačku opremu postavljenu na visini.

Koristite odobrenu platformu odgovarajuće visine umjesto povećavanja visine blokovima, dodatnim stolicama ili drugim improvizovanim podupiračima.

Ispitivanje i puštanje u rad

Radovi na ispitivanju često zahtijevaju stabilan položaj tijela dok operator rukuje detektorom napona, mjernim vodovima ili drugim električnim instrumentima.

Za povezanu opremu pogledajte JINPOWER-ove detektore napona.

Industrijsko električno održavanje

Fabrike, rudnici, prostorije komunalnih preduzeća i industrijska električna postrojenja takođe mogu zahtijevati neprovodljivu povišenu platformu za pregled i održavanje.

Mobilno održavanje električnih mreža

Za ekipe za održavanje koje se kreću između lokacija, sklopiva izolaciona stolica može smanjiti prostor potreban za skladištenje u servisnim vozilima.

Prije upotrebe provjerite da li su sklopivi okvir i mehanizam za zaključavanje potpuno aktivirani i stabilni.

Kako pregledati standarde?

Zahtjeve za mehanička svojstva stolice i električnu izolaciju treba pregledati odvojeno. Standard se ne smije primjenjivati samo zato što proizvod sadrži fiberglas ili se reklamira kao „izolacioni”.

EN 14183

EN 14183 je standard za stepenice koji obuhvata područja kao što su dizajn, dimenzije, materijali, performanse i ispitivanje.

Ako konstrukcija proizvoda spada u relevantno područje primjene standarda za stepenice, EN 14183 se može koristiti kao referenca za mehaničke i strukturne zahtjeve.

EN 14183 ne treba predstavljati kao certifikat za električnu izolaciju.

IEC 61478

IEC 61478 obuhvata određene konstrukcije izolacionih ljestava koje se koriste pri radu pod naponom. Ne primjenjuje se automatski na svaku izolacionu stolicu ili radnu platformu.

Za izolacionu stolicu zato treba potvrditi primjenjive električne zahtjeve na osnovu tačne konstrukcije proizvoda, projektne specifikacije i prateće dokumentacije o ispitivanju, umjesto da se jednostavno tvrdi usklađenost sa standardom IEC 61478.

Projektno specifična električna ispitivanja

Komunalna preduzeća i EPC projekti mogu utvrditi vlastite zahtjeve za dielektričnu izdržljivost, izolacioni otpor, mehaničko opterećenje, stabilnost i druge kriterije prihvatanja.

Najbolje je navesti potrebnu metodu ispitivanja i kriterije prihvatanja tokom ponude, umjesto da pitate samo: „Ima li ova stolica IEC certifikat?”

Električno i mehaničko prihvatanje treba provjeravati odvojeno

Šta treba provjeriti prije upotrebe?

Pregledajte fiberglas / izolacionu konstrukciju

• Pukotine
• Delaminaciju
• Duboke ogrebotine
• Oštećenja od udarca
• Deformacije
• Kontaminaciju
• Vlaga

Pregledajte platformu

Provjerite ima li pukotina, labavih spojeva ili deformacija i uvjerite se da protuklizna površina nije prekrivena uljem, blatom ili drugim nečistoćama.

Provjerite nožice i kontakt s podlogom

Sve potporne tačke moraju biti kompletne, a stolica treba sigurno stajati na čvrstoj i stabilnoj površini bez neuobičajenog ljuljanja.

Provjerite sklopivi mehanizam

Kod sklopivih modela prije nego što radnik stane na platformu provjerite da li su šarke, brave i mehanizmi protiv sklapanja pravilno aktivirani.

Provjerite oznaku i status ispitivanja

Potvrdite da su identifikacija modela, potrebni podaci o opterećenju i status pregleda / ispitivanja za projekat jasni i sljedivi.

Vanjski, vlažni i kontaminirani uslovi

Fiberglas može biti koristan u električnim okruženjima, ali to ne znači da izolaciona stolica automatski ostaje pogodna u svim vlažnim ili kontaminiranim uslovima.

Prije upotrebe stolice na otvorenom ili na lokaciji s visokom vlažnošću provjerite:

• Da li je platforma čista i suha
• Da li je prisutan vodeni film
• Da li je prisutna kontaminacija blatom, uljem ili hemikalijama
• Da li sve nožice stabilno dodiruju tlo
• Da li je okvir oštećen
• Da li je okruženje pogodno za odabranu konfiguraciju proizvoda

Stajaća voda, ozbiljna kontaminacija ili nestabilno tlo mogu uticati i na električno stanje i na mehaničku stabilnost. U takvim uslovima uvijek se pridržavajte sigurnosnog postupka na lokaciji.

Čišćenje, skladištenje i održavanje

• Održavajte izolacione površine čistim i suhim
• Izbjegavajte sredstva za čišćenje ili rastvarače koji mogu oštetiti materijal
• Izbjegavajte dugotrajan kontakt s uljem i hemikalijama
• Zaštitite okvir od udaraca
• Tokom skladištenja ne stavljajte teške predmete na stolicu
• Zaštitite sklopive šarke i mehanizme za zaključavanje
• Izbjegavajte nepotrebno dugotrajno izlaganje UV zračenju
• Vodite evidenciju pregleda i ispitivanja ako to projekat zahtijeva

Kada izolacionu stolicu treba povući iz upotrebe?

Ako postoji bilo kakva sumnja u električnu ispravnost ili mehaničku stabilnost stolice, prestanite je koristiti i organizujte pregled.

Uobičajeni razlozi uključuju:

• Vidljive pukotine u fiberglasu
• Delaminaciju ili ozbiljno oštećenje površine
• Deformaciju platforme ili labav spoj
• Vidljivu deformaciju okvira
• Neuobičajeno ljuljanje ili njihanje
• Nedostajuće ili ozbiljno oštećene podloge za nožice / oslonci
• Mehanizam za zaključavanje sklapanja ne aktivira se pouzdano
• Ozbiljan mehanički udar
• Izlaganje nepoznatoj kontaminaciji ili vlazi
• Istekao je obavezni rok za pregled ili ispitivanje
• Neuspješno obavezno električno ili mehaničko ispitivanje

JINPOWER provjere prije otpreme

Za narudžbe komunalnih preduzeća, EPC izvođača, izvođača radova i distributera, glavni cilj prije otpreme jeste potvrditi da isporučena stolica odgovara odobrenoj specifikaciji.

• Model proizvoda
• Potvrđene dimenzije visine
• Dimenzije platforme
• Tip konstrukcije
• Stanje okvira
• Stanje platforme
• Protuklizna površina
• Konstrukcija nožica / oslonaca
• Sklopivi mehanizam, gdje je primjenjivo
• Oznaka i identifikacija proizvoda
• Pakovanje
• Potrebna tehnička dokumentacija

Ako projekat zahtijeva specifično ispitivanje mehaničkog opterećenja, dielektrično ispitivanje, inspekciju treće strane ili sljedivost serije, te zahtjeve definišite prije proizvodnje i potvrde narudžbe.

OEM i konfiguracija projekta

JINPOWER pruža podršku komunalnim preduzećima, EPC izvođačima, distributerima električne opreme, industrijskim kupcima i izvođačima održavanja kojima su potrebne projektne ili veće količine.

U zavisnosti od potvrđene konstrukcije proizvoda, možemo razgovarati o:

• Visini
• Dimenzijama platforme
• Višenivovskoj konfiguraciji
• Fiksnoj / sklopivoj konstrukciji
• Boji
• Sigurnosnoj oznaci
• Serijskoj identifikaciji
• Logotipu / brendiranju
• Pakovanju
• Projektnoj dokumentaciji

Kako se izolaciona stolica uklapa u sistem električne sigurnosti?

Izolaciona stolica omogućava povišeni radni položaj i dodatnu izolaciju ispod stopala. U zavisnosti od posla, može biti potrebna i druga oprema.

Povezani proizvodi JINPOWER uključuju izolacione ljestve i stolice, električne izolacione ljestve, električne izolacione gumene prostirke, OZO za električnu sigurnost i detektore napona.

Zašto odabrati JINPOWER izolacione stolice?

Namijenjene električnim radovima

JINPOWER isporučuje izolacione ljestve, gumene prostirke, detektore napona, opremu za uzemljenje i OZO za električare, tako da se stolica može odabrati kao dio šireg radnog okruženja za električne radove, a ne tretirati kao običan namještaj.

Više opcija konstrukcije

Višeslojne, višespratne / stepenaste i sklopive izvedbe kupcima nude opcije za fiksne trafostanice, promjenjive radne visine i mobilno održavanje.

Odabir prema primjeni

Preporučujemo odabir prema visini platforme, dimenzijama platforme, opterećenju, stabilnosti, radnom okruženju i električnim zahtjevima, a ne samo prema ukupnoj visini.

B2B projektna dokumentacija

Za tendere komunalnih preduzeća, EPC projekte i nabavku distributera, tehnički listovi, crteži, zahtjevi za ispitivanje, oznake, pakovanje i drugi dokumenti za odobrenje mogu se potvrditi prije odobrenja narudžbe.

Šta treba navesti u RFQ-u?

Često postavljana pitanja

Čemu prvenstveno služi električna izolaciona stolica?

Omogućava stabilan povišeni položaj za stajanje i dodatnu neprovodljivu površinu za električne radove na lokacijama kao što su trafostanice, prostorije s rasklopnom opremom, transformatorski prostori i industrijska električna postrojenja.

Da li je navedena visina stolice ista kao visina platforme?

Ne nužno. U zavisnosti od konstrukcije, navedena visina može se odnositi na nominalnu ili ukupnu dimenziju, a ne na tačnu visinu platforme za stajanje. Prije naručivanja potvrdite visinu platforme i ukupnu visinu na konačnom crtežu.

Može li izolaciona stolica zamijeniti izolacione čizme ili gumenu prostirku?

Ne. Stolice, čizme i izolacione prostirke imaju različite uloge u sistemu električne sigurnosti. Odgovarajuća kombinacija zavisi od procjene opasnosti i radnog postupka.

Koja je razlika između izolacione stolice i izolacionih ljestava?

Stolica pruža stabilnu platformu za stajanje na manjim radnim visinama. Ljestve služe za penjanje i pristup višim lokacijama. Nemojte slagati stolice kako biste zamijenili ljestve.

Da li da odaberem fiksnu ili sklopivu stolicu?

Fiksne izvedbe praktične su za stalne trafostanice i prostorije s rasklopnom opremom. Sklopive izvedbe pogodnije su za ekipe koje često transportuju opremu i skladište je u vozilima.

Kako odabrati visinu stolice?

Počnite od visine radne tačke opreme i položaja za stajanje koji je potreban radniku. Ne birajte samo na osnovu ukupne visine.

Kako odabrati nosivost?

Uzmite u obzir ukupno opterećenje radnika, alata i opreme za ispitivanje, a zatim provjerite nazivno opterećenje ili podatke o mehaničkom ispitivanju tačnog modela stolice.

Može li se stolica koristiti na otvorenom ili u vlažnim uslovima?

Pogodnost treba potvrditi za odabrani model i projekat. Prije upotrebe provjerite vlagu, kontaminaciju površine, stabilnost tla i stanje proizvoda. Sama konstrukcija od fiberglasa ne znači da je stolica pogodna za svako vlažno okruženje.

Da li je EN 14183 standard za električnu izolaciju?

Ne. EN 14183 obuhvata dizajn, dimenzije, materijale, performanse i ispitivanje stepenica. Električne izolacione zahtjeve, gdje je primjenjivo, potrebno je provjeriti odvojeno.

Da li se IEC 61478 primjenjuje na izolacione stolice?

Ne automatski. IEC 61478 obuhvata određene izolacione ljestve koje se koriste pri radu pod naponom. Primjenjive električne zahtjeve za stolicu treba utvrditi na osnovu stvarne konstrukcije proizvoda, projektne specifikacije i prateće dokumentacije o ispitivanju.

Može li JINPOWER prilagoditi stolicu?

O visini, dimenzijama platforme, konstrukciji, boji, označavanju, brendiranju i pakovanju može se razgovarati u skladu s odabranim dizajnom i zahtjevima narudžbe.

Zatražite detalje i cijenu izolacione stolice

Ako nabavljate električne izolacione stolice za trafostanicu, prostoriju s rasklopnom opremom, transformatorsko postrojenje, tim za industrijsko električno održavanje ili EPC projekat, pošaljite JINPOWER-u više od poruke „Potrebna nam je stolica od fiberglasa”.

Navedite potrebnu visinu platforme, radnu visinu opreme, dimenzije platforme, tip konstrukcije, zahtjeve za ukupnim opterećenjem, unutrašnje ili vanjsko okruženje, zahtjeve za električna ispitivanja, primjenjive standarde, količinu i potrebnu dokumentaciju.

JINPOWER zatim može potvrditi odgovarajuću višeslojnu, višespratnu / stepenastu ili sklopivu konfiguraciju prije ponude i odobrenja projekta.
