Основні характеристики

• Непровідна підвищена робоча платформа для електротехнічного обслуговування
• Конструкція з армованого скловолокна з ізоляційними властивостями — залежно від моделі
• Багатоярусні, різнорівневі та складні конфігурації
• Протиковзка робоча поверхня — залежно від конфігурації
• Підходить для підстанцій, приміщень розподільчих пристроїв, трансформаторних зон і панелей керування
• Різні варіанти висоти та розміру платформи
• Стаціонарні конструкції для постійних робочих місць і складні варіанти для мобільних бригад
• Розміри для проєкту, колір, етикетки, логотип і пакування можна узгодити відповідно до затвердженої конфігурації

Короткі технічні характеристики

Довідкова інформація щодо доступних моделей

Наведені нижче моделі допоможуть на початковому етапі вибору. Оскільки «висота підставки» може означати різні розміри для різних конструкцій, наведені значення вказано як номінальну довідкову висоту. Остаточну висоту платформи, загальну висоту та інші розміри слід підтвердити за затвердженим кресленням до оформлення замовлення.

Вантажопідйомність, значення електричних випробувань, точні габаритні розміри та інші технічні параметри слід перевіряти за технічним паспортом і затвердженою проєктною документацією для вибраної моделі. Їх не слід оцінювати лише за висотою підставки.

Короткий посібник із вибору

Висота платформи, загальна висота та робоча висота — це різні параметри

Це один із найважливіших моментів, які потрібно уточнити перед замовленням ізоляційної підставки.

Висота платформи

Висота платформи — це висота поверхні, на якій стоїть оператор. Для більшості проєктів це один із найкорисніших параметрів під час вибору підставки.

Загальна висота

Загальна висота — це повна фізична висота виробу. У багаторівневих конструкціях або конструкціях із рамою вона може відрізнятися від висоти поверхні, на якій стоїть оператор.

Робоча висота

Робоча висота — це висота, якої оператор може зручно досягти, стоячи на платформі. Вона також залежить від зросту працівника, довжини його рук, робочої пози та розташування електрообладнання.

Тому замість того, щоб просто зазначити у запиті на цінову пропозицію «Потрібна підставка заввишки 1,2 м», повідомте висоту робочої точки обладнання та необхідну висоту платформи для стояння. Це значно підвищить точність вибору моделі.

Що таке електроізоляційна підставка?

Електроізоляційна підставка — це непровідна робоча платформа, яка забезпечує стійке підвищене положення для працівників-електриків під час експлуатації, огляду, випробувань або технічного обслуговування обладнання.

Вона виконує дві основні функції.

По-перше, вона забезпечує додаткову робочу висоту, коли розподільчі пристрої, панелі керування, шафи релейного захисту, вимірювальні прилади або механізми керування розташовані вище звичайного рівня стояння.

По-друге, її ізоляційна конструкція створює додаткову непровідну поверхню під ногами оператора як складову ширшої системи електробезпеки.

Тому її краще розглядати як:

Непровідну підвищену робочу платформу для електротехнічних робіт.

Навіщо потрібна спеціальна ізоляційна підставка?

Звичайна металева підставка, дерев’яна платформа або універсальна пластикова драбинка можуть забезпечити висоту, але це автоматично не робить їх придатними для електротехнічного обслуговування.

Професійну робочу платформу для електротехнічних робіт потрібно оцінювати як з електричного, так і з механічного боку:

• Ізоляційний матеріал
• Стійкість платформи
• Протиковзка поверхня
• Механічне навантаження
• Висота для стояння
• Умови довкілля
• Статус перевірки
• Вимоги проєкту до випробувань

Справжнє питання під час закупівлі — не просто «Чи виготовлено її зі скловолокна?», а чи придатна повна конфігурація підставки для запланованих умов електротехнічних робіт.

Ізоляційна підставка не є повноцінною системою електрозахисту

Ізоляційна підставка може забезпечити непровідну поверхню для стояння, але це не скасовує необхідності дотримуватися інших процедур електробезпеки.

Залежно від характеру робіт повна система безпеки також може потребувати:

• Електричного відключення
• Перевірки відсутності напруги
• Тимчасового заземлення
• Електроізоляційних рукавиць
• Ізоляційного взуття
• Електроізоляційних гумових килимків
• Засобів індивідуального захисту від електричної дуги / електротехнічних робіт
• Дозволу на виконання робіт
• Контролю мінімальної безпечної відстані наближення

Отже, підставку слід розглядати як додатковий рівень захисту та доступу в межах системи електробезпеки, а не як самостійний засіб запобігання ураженню електричним струмом.

Електроізоляційна підставка та звичайна драбинка

Підставку не слід автоматично допускати до електротехнічних робіт лише тому, що її виготовлено з пластику, дерева або іншого неметалевого матеріалу.

Багатоярусна, різнорівнева чи складна: яка конструкція підходить для робіт?

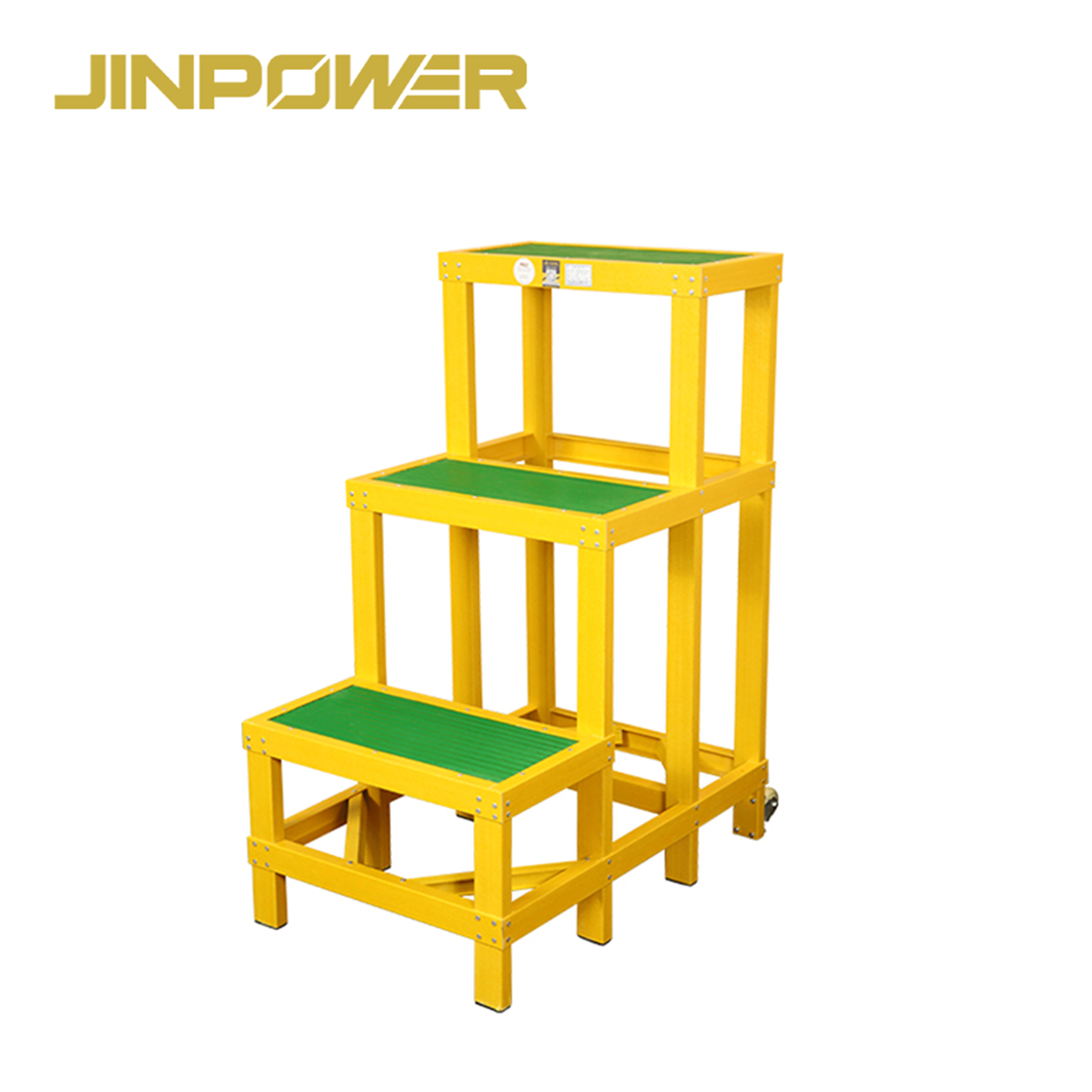

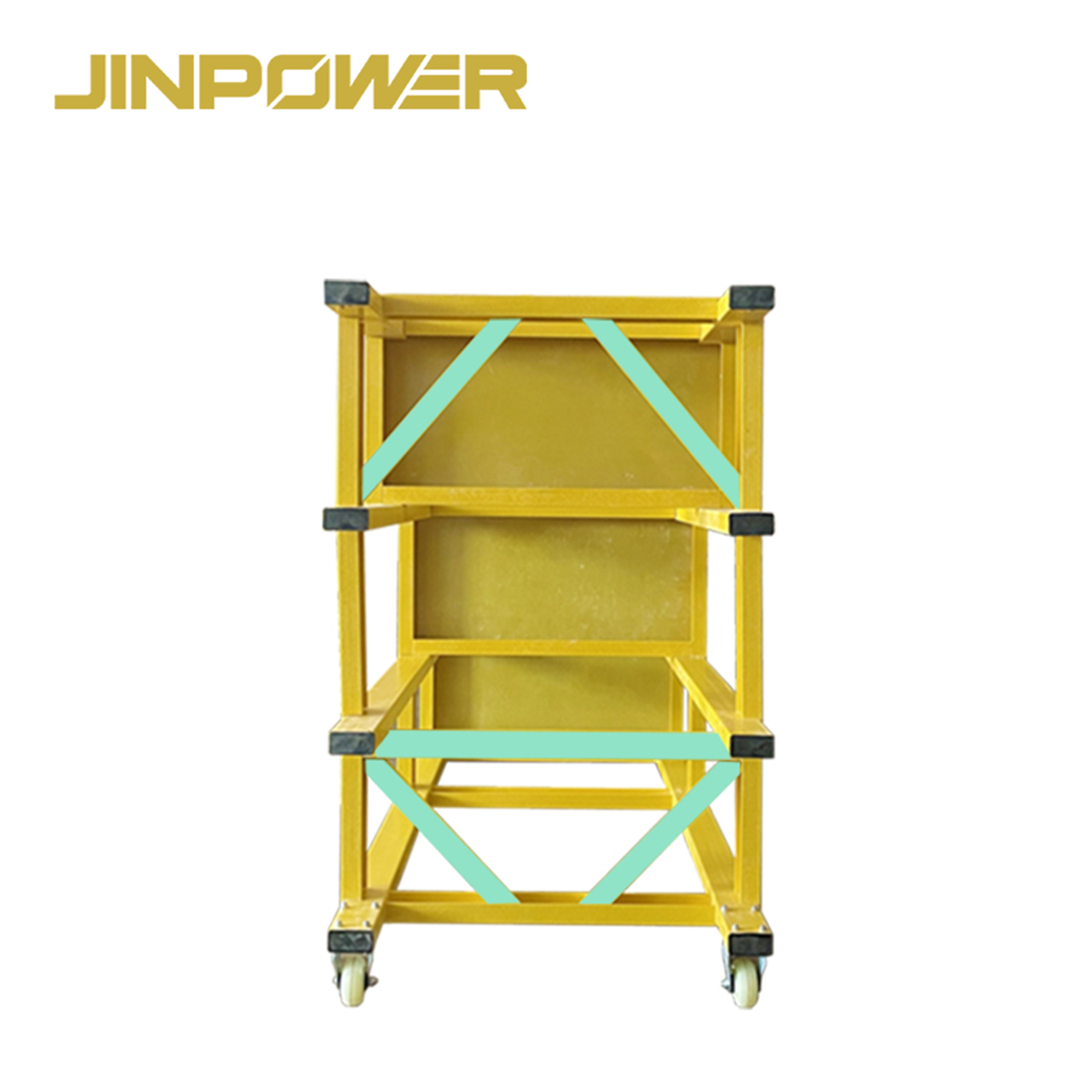

Багатоярусна ізоляційна підставка

Багатоярусна конструкція має кілька ступенів із нерухомою посиленою конструкцією.

Вона підходить для підстанцій, диспетчерських приміщень та інших постійних робочих зон, де персоналу регулярно потрібен доступ до різних рівнів стояння.

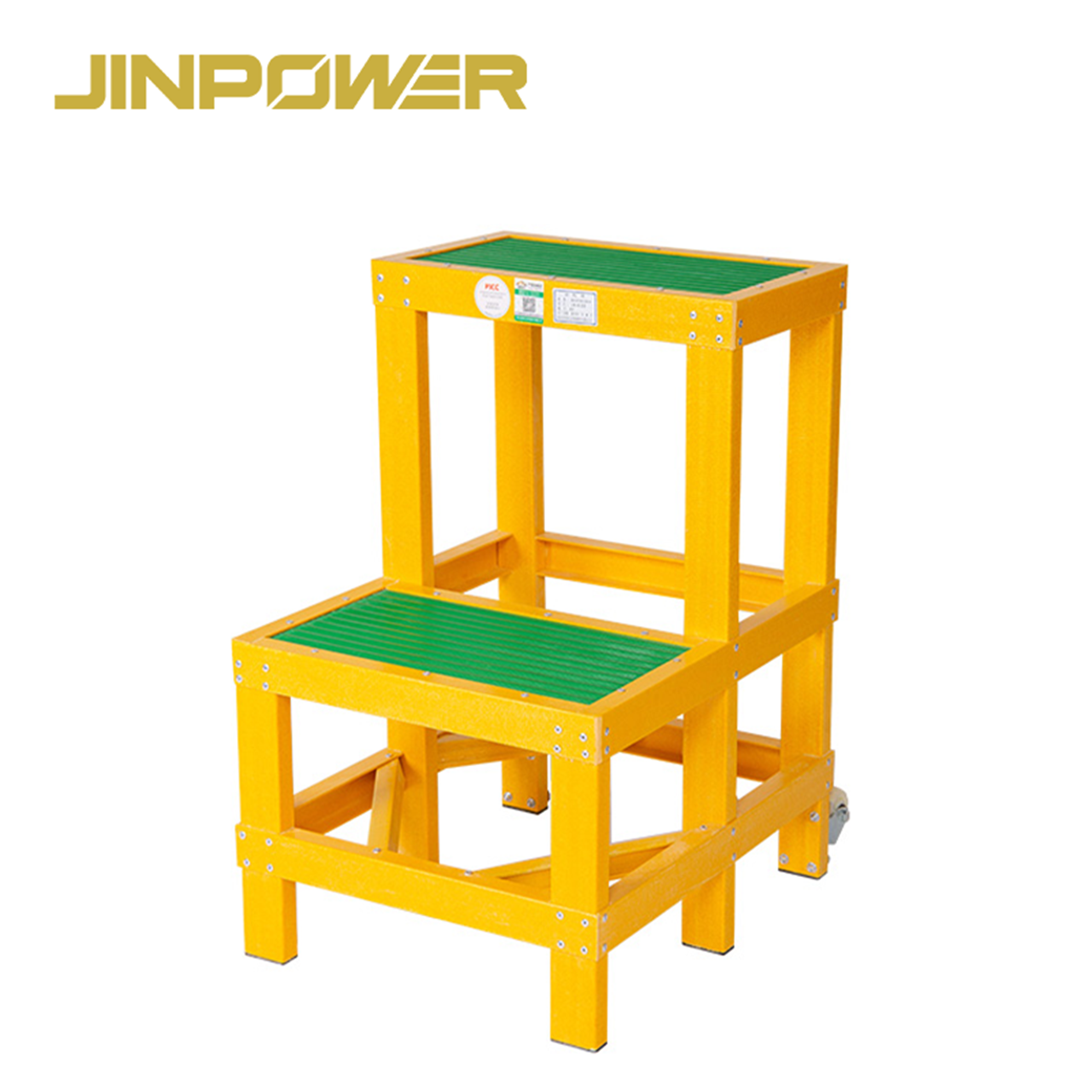

Різнорівнева ізоляційна підставка

Різнорівнева конструкція забезпечує кілька підвищених положень у межах однієї конструкції.

Це може бути зручно, коли вимикачі, реле, вимірювальні прилади або допоміжне обладнання трансформатора встановлено на різній висоті.

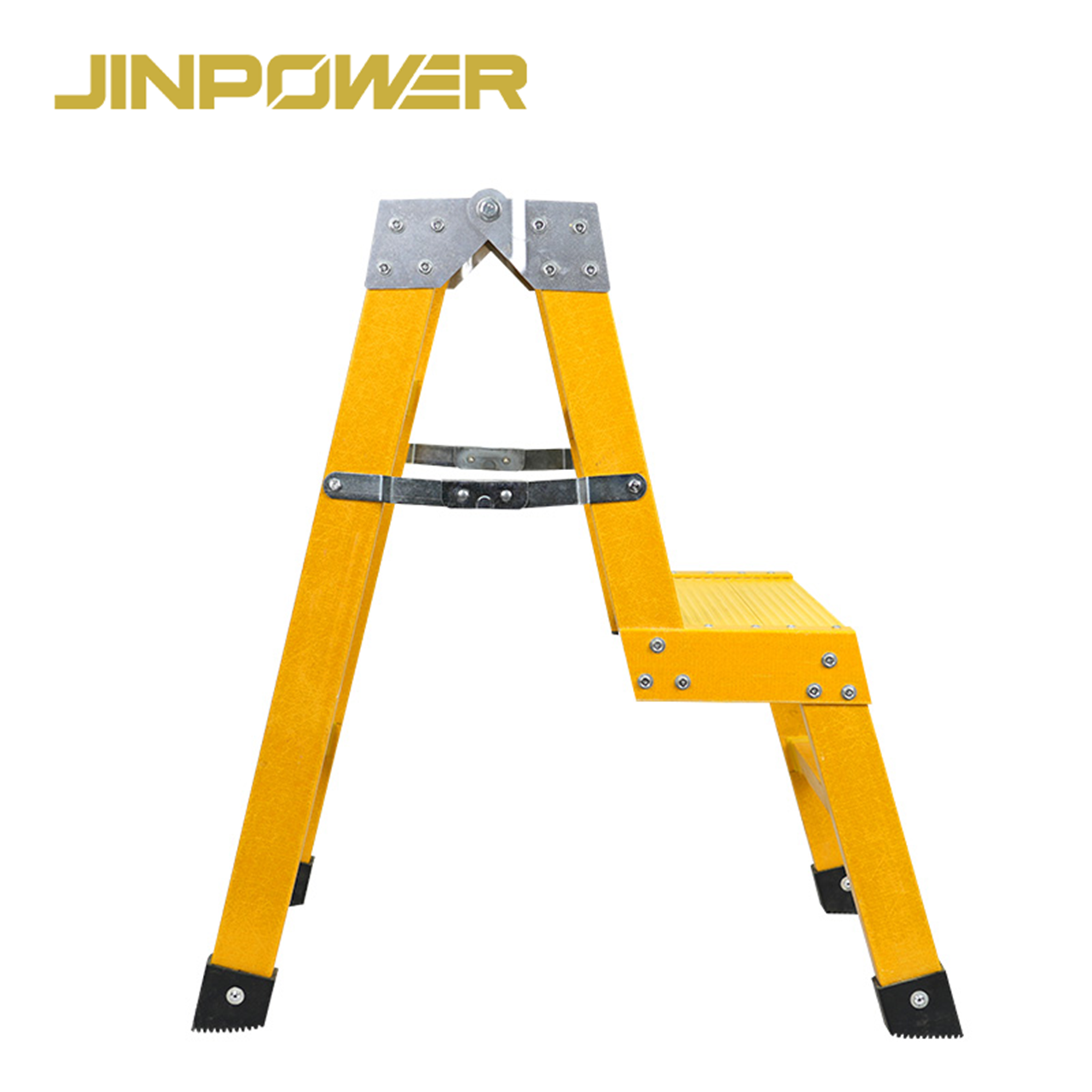

Складна ізоляційна підставка

Складний варіант призначений для зручнішого транспортування та компактного зберігання.

Він особливо підходить для мобільних бригад технічного обслуговування та сервісних автомобілів, однак складна конструкція має шарніри й фіксувальні елементи, які потрібно перевіряти перед кожним використанням.

Стаціонарна чи складна ізоляційна підставка

Ізоляційна підставка чи ізоляційна драбина

Обидва вироби допомагають працівникам-електрикам дістатися до обладнання, розташованого вище звичайного рівня стояння, але вони призначені для вирішення різних завдань доступу.

Якщо роботи передбачають регулярне піднімання на більшу висоту, використовуйте електроізоляційну драбину, а не складайте підставки одна на одну й не підкладайте під платформу тимчасові опори.

Ізоляційна підставка чи електроізоляційний килимок

Підставка переважно вирішує проблему робочої висоти, тоді як гумовий килимок переважно покриває робочу зону на рівні підлоги.

Залежно від оцінки ризиків і процедур на об’єкті ці два вироби можуть використовуватися як різні рівні однієї системи електробезпеки.

Для ізоляції на рівні підлоги перегляньте наш асортимент електроізоляційних гумових килимків.

Як вибрати відповідну електроізоляційну підставку

1. Визначте необхідну висоту платформи

Спочатку з’ясуйте, наскільки потрібно підняти оператора, щоб він міг зручно дістати до потрібного обладнання.

Не вибирайте підставку лише за загальною висотою.

2. Перевірте розмір платформи

Площа для стояння має відповідати фактичній робочій позі.

З’ясуйте, чи потрібно оператору переміщати ноги, трохи повертатися або тримати під час роботи індикатор напруги, сумку з інструментами чи інше випробувальне обладнання.

3. Виберіть стаціонарну або складну конструкцію

Для стаціонарних підстанцій і електрощитових приміщень можуть бути важливішими жорсткість конструкції та зручність щоденного використання. Мобільні бригади можуть більше зважати на габарити у складеному стані, транспортування та зберігання в автомобілі.

4. Підтвердьте номінальне механічне навантаження

Не розраховуйте необхідне навантаження лише за масою тіла працівника.

Сумарне робоче навантаження може включати:

• Працівника
• Сумку з інструментами
• Випробувальне обладнання
• Переносні електроінструменти
• Інше обладнання, яке переносить працівник

Запитайте номінальне навантаження або результати механічних випробувань саме для вибраної моделі, а не припускайте, що всі підставки мають однакову вантажопідйомність.

5. Оцініть умови експлуатації

У приміщеннях із розподільчим обладнанням, на відкритих підстанціях і в місцях виїзного обслуговування умови підлоги та довкілля можуть істотно відрізнятися.

Врахуйте:

• Стан підлоги
• Вологість
• Воду або багнюку
• Забруднення мастилом або хімікатами
• Вплив ультрафіолету
• Нерівність поверхні

Використання ізоляційного матеріалу не означає, що підставку можна автоматично застосовувати у стоячій воді, на сильно забрудненій поверхні або нестійкому ґрунті.

6. Уточніть вимоги до електричних випробувань

Якщо енергетична компанія, EPC-підрядник або тендер вимагає випробування електричної міцності ізоляції, вимірювання опору ізоляції чи іншого електричного випробування, на етапі запиту на цінову пропозицію вкажіть метод випробування, напругу, тривалість і критерії приймання.

7. Уточніть необхідну документацію

Для закупівель у межах проєкту перевірте, які документи потрібно затвердити до відвантаження.

• Технічний паспорт
• Затверджене креслення
• Звіт про механічні випробування
• Звіт про електричні випробування, якщо потрібно
• Маркування виробу
• Ідентифікація партії / серійного номера
• Сертифікат відповідності або інша проєктна документація

Чому важливі протиковзкі властивості та стійкість

Електроізоляція — лише один з аспектів безпеки підставки.

Працівник усе одно може впасти, якщо поверхня платформи слизька, рама рухається або ніжки не забезпечують стійкий контакт із підлогою.

Під час закупівлі та огляду перевірте:

• Протиковзку поверхню
• Жорсткість платформи
• Стійкість рами
• Стан ніжок / опор
• Контакт із нерівною підлогою
• Фіксатор складної конструкції, якщо передбачений

Особливо для складних моделей: якісний ізоляційний матеріал автоматично не гарантує механічної стійкості всієї підставки.

Основні сфери застосування

Розподільчі пристрої та панелі керування

Вимикачі, реле, вимірювальні прилади та механізми керування не завжди розташовані на зручній для стояння висоті.

Ізоляційна підставка створює підвищену робочу платформу та додаткову непровідну поверхню під ногами оператора.

Роботи на підстанціях

Під час огляду, допоміжних операцій із перемикання, випробувань і введення в експлуатацію персоналу може знадобитися тимчасова додаткова висота для стояння біля електрообладнання.

Вибирайте підставку з урахуванням висоти обладнання, необхідної висоти платформи, стану підлоги та процедури електробезпеки на об’єкті.

Трансформаторні зони

У трансформаторних зонах можуть бути прилади, клеми й допоміжне обладнання керування, розташовані на висоті.

Використовуйте затверджену платформу відповідної висоти, а не збільшуйте її за допомогою блоків, додаткових підставок або інших імпровізованих опор.

Випробування та введення в експлуатацію

Під час випробувань часто потрібне стійке положення тіла, поки оператор працює з індикатором напруги, вимірювальними проводами чи іншими електричними приладами.

Інше відповідне обладнання дивіться в розділі JINPOWER індикаторів напруги.

Технічне обслуговування промислового електрообладнання

На заводах, шахтах, в енергетичних приміщеннях та на промислових електрооб’єктах також може знадобитися непровідна підвищена платформа для огляду й технічного обслуговування.

Мобільне обслуговування електричних мереж

Для бригад, які переміщуються між робочими майданчиками, складна ізоляційна підставка може заощадити місце для зберігання в сервісному автомобілі.

Перед використанням переконайтеся, що складна рама та фіксувальний механізм повністю задіяні й стійкі.

Як перевіряти відповідність стандартам?

Вимоги до механічних характеристик підставки та електроізоляції слід розглядати окремо. Не слід застосовувати стандарт лише тому, що виріб містить скловолокно або продається як «ізоляційний».

EN 14183

EN 14183 — це стандарт для підставок-драбинок, який охоплює такі аспекти, як конструкція, розміри, матеріали, характеристики та випробування.

Якщо конструкція виробу належить до відповідної сфери застосування стандарту для підставок-драбинок, EN 14183 може використовуватися як орієнтир щодо механічних і конструктивних вимог.

Не слід описувати EN 14183 як сертифікацію електроізоляції.

IEC 61478

IEC 61478 поширюється на окремі конструкції ізоляційних драбин, призначених для робіт під напругою. Він автоматично не застосовується до кожної ізоляційної підставки чи робочої платформи.

Тому відповідні електричні вимоги до ізоляційної підставки слід визначати на підставі конкретної конструкції виробу, специфікації проєкту та супровідної документації щодо випробувань, а не просто заявляти про відповідність IEC 61478.

Спеціальні електричні випробування для проєкту

Енергетичні компанії та проєкти EPC можуть визначати власні вимоги до випробувань електричної міцності ізоляції, опору ізоляції, механічного навантаження, стійкості та інших критеріїв приймання.

Найкраще надати метод випробування та критерії приймання під час запиту комерційної пропозиції, а не лише запитувати: «Чи має ця підставка сертифікат IEC?»

Електричні та механічні критерії приймання слід перевіряти окремо

Що перевірити перед використанням?

Перевірте скловолоконну / ізоляційну конструкцію

• Тріщини
• Розшарування
• Глибокі подряпини
• Пошкодження від удару
• Деформація
• Забруднення
• Волога

Огляньте платформу

Перевірте наявність тріщин, ослаблених з’єднань або деформацій і переконайтеся, що протиковзка поверхня не забруднена мастилом, багнюкою чи іншими речовинами.

Перевірте ніжки та контакт із поверхнею

Усі опорні точки мають бути на місці, а підставка повинна надійно стояти на твердій, стійкій поверхні без незвичного хитання.

Перевірте складний механізм

Для складних моделей перед тим, як працівник стане на платформу, переконайтеся, що шарніри, замки та механізми захисту від складання правильно зафіксовані.

Перевірте етикетку та статус випробувань

Переконайтеся, що ідентифікація моделі, інформація про необхідне навантаження та статус огляду / випробувань для проєкту залишаються чіткими й придатними для відстеження.

Використання надворі, у вологих і забруднених умовах

Скловолокно може бути корисним в електротехнічних умовах, але це не означає, що ізоляційна підставка автоматично залишається придатною за будь-якої вологості чи забруднення.

Перед використанням підставки надворі або в місці з високою вологістю перевірте:

• Чи платформа чиста й суха
• Чи є на ній водяна плівка
• Чи є забруднення багнюкою, мастилом або хімікатами
• Чи всі ніжки мають стійкий контакт із землею
• Чи не пошкоджена рама
• Чи відповідають умови середовища вибраній конфігурації виробу

Стояча вода, сильне забруднення або нестійкий ґрунт можуть вплинути як на електричний стан, так і на механічну стійкість. За таких умов дотримуйтеся правил безпеки на об’єкті.

Очищення, зберігання та обслуговування

• Тримайте ізоляційні поверхні чистими й сухими
• Не використовуйте засоби для чищення або розчинники, які можуть пошкодити матеріал
• Уникайте тривалого контакту з мастилами та хімікатами
• Захищайте раму від ударів
• Не кладіть на підставку важкі предмети під час зберігання
• Захищайте шарніри та фіксувальні механізми складної конструкції
• Уникайте непотрібного тривалого впливу ультрафіолету
• За потреби ведіть облік оглядів і випробувань відповідно до вимог проєкту

Коли ізоляційну підставку потрібно вивести з експлуатації?

Якщо є сумніви щодо електричної цілісності або механічної стійкості підставки, припиніть її використання та організуйте огляд.

Типові причини:

• Видимі тріщини у скловолокні
• Розшарування або серйозне пошкодження поверхні
• Деформація платформи або ослаблене з’єднання
• Видима деформація рами
• Незвичне хитання або розгойдування
• Відсутні або сильно пошкоджені накладки на ніжках / опори
• Фіксатор складної конструкції не спрацьовує надійно
• Сильний механічний удар
• Невідоме забруднення або вплив вологи
• Завершився встановлений період перевірки або випробувань
• Не пройдено обов’язкове електричне або механічне випробування

Перевірки JINPOWER перед відвантаженням

Для замовлень від енергетичних компаній, EPC-підрядників, підрядних організацій і дистриб’юторів основна мета перед відвантаженням — підтвердити, що постачена підставка відповідає затвердженій специфікації.

• Модель виробу
• Підтверджені розміри висоти
• Розмір платформи
• Тип конструкції
• Стан рами
• Стан платформи
• Протиковзка поверхня
• Ніжки / опорна конструкція
• Складний механізм, якщо передбачений
• Етикетка та ідентифікація виробу
• Пакування
• Необхідна технічна документація

Якщо проєкт передбачає спеціальне випробування механічного навантаження, випробування електричної міцності ізоляції, інспекцію третьою стороною або відстеження партії, визначте ці вимоги до початку виробництва та підтвердження замовлення.

Конфігурація для OEM і проєктів

JINPOWER співпрацює з енергетичними компаніями, EPC-підрядниками, дистриб’юторами електротехнічного обладнання, промисловими покупцями та підрядниками з технічного обслуговування, яким потрібні проєктні партії або великі обсяги продукції.

Залежно від узгодженої конструкції виробу можна обговорити:

• Висоту
• Розмір платформи
• Багаторівневу конфігурацію
• Стаціонарну / складну конструкцію
• Колір
• Етикетку безпеки
• Серійне маркування
• Логотип / брендування
• Пакування
• Проєктну документацію

Як ізоляційна підставка вписується в систему електробезпеки?

Ізоляційна підставка забезпечує підвищене робоче положення та додаткову ізоляцію під ногами. Залежно від завдання може знадобитися й інше обладнання.

Серед супутніх виробів JINPOWER: ізоляційні драбини та підставки, електроізоляційні драбини, електроізоляційні гумові килимки, засоби індивідуального захисту для електротехнічних робіт та індикатори напруги.

Чому варто вибрати ізоляційні підставки JINPOWER?

Розроблені для електротехнічних робіт

JINPOWER постачає ізоляційні драбини, гумові килимки, індикатори напруги, обладнання для заземлення та засоби індивідуального захисту для електротехнічних робіт. Тому підставку можна вибрати як складову ширшого робочого середовища, а не розглядати як звичайні меблі.

Різні варіанти конструкції

Багатоярусні, різнорівневі та складні конструкції дають покупцям змогу вибрати варіант для стаціонарних підстанцій, різної робочої висоти та мобільного обслуговування.

Вибір з урахуванням сфери застосування

Ми рекомендуємо вибирати виріб з урахуванням висоти та розміру платформи, навантаження, стійкості, умов експлуатації й електричних вимог, а не лише загальної висоти.

Документація для B2B-проєктів

Для тендерів енергетичних компаній, проєктів EPC і закупівель дистриб’юторів до затвердження замовлення можна узгодити технічні паспорти, креслення, вимоги до випробувань, етикетки, пакування та інші документи для погодження.

Що вказати у запиті на цінову пропозицію?

Поширені запитання

Для чого переважно використовують електроізоляційну підставку?

Вона забезпечує стійке підвищене положення для стояння та додаткову непровідну поверхню для електротехнічних робіт у таких місцях, як підстанції, приміщення розподільчих пристроїв, трансформаторні зони та промислові електрооб’єкти.

Чи дорівнює зазначена висота підставки висоті платформи?

Не обов’язково. Залежно від конструкції зазначена висота може означати номінальний або загальний розмір, а не точну висоту поверхні для стояння. Перед замовленням підтвердьте висоту платформи та загальну висоту за остаточним кресленням.

Чи може ізоляційна підставка замінити ізоляційне взуття або гумовий килимок?

Ні. Підставки, взуття та ізоляційні килимки виконують різні функції в системі електробезпеки. Правильне поєднання залежить від оцінки небезпек і робочої процедури.

Чим відрізняється ізоляційна підставка від ізоляційної драбини?

Підставка забезпечує стійку платформу для стояння на невеликій робочій висоті. Драбина призначена для піднімання та доступу до вищих місць. Не складайте підставки одна на одну замість використання драбини.

Вибрати стаціонарну чи складну підставку?

Стаціонарні конструкції практичні для постійних підстанцій і приміщень розподільчих пристроїв. Складні моделі зручніші для бригад, яким потрібно часто перевозити обладнання та зберігати його в автомобілі.

Як вибрати висоту підставки?

Виходьте з висоти робочої точки обладнання та необхідного положення працівника під час роботи. Не вибирайте виріб лише за загальною висотою.

Як вибрати вантажопідйомність?

Врахуйте сумарне навантаження від працівника, інструментів і випробувального обладнання, а потім перевірте номінальне навантаження або дані механічних випробувань конкретної моделі підставки.

Чи можна використовувати підставку надворі або у вологих умовах?

Придатність потрібно підтвердити для вибраної моделі та проєкту. Перед використанням перевірте вологість, забруднення поверхні, стійкість ґрунту та стан виробу. Конструкція зі скловолокна сама по собі не означає, що підставка придатна для будь-якого вологого середовища.

Чи є EN 14183 стандартом електроізоляції?

Ні. EN 14183 стосується конструкції, розмірів, матеріалів, характеристик і випробувань підставок-драбинок. Вимоги до електроізоляції, якщо вони застосовні, потрібно перевіряти окремо.

Чи поширюється IEC 61478 на ізоляційні підставки?

Не автоматично. IEC 61478 охоплює визначені типи ізоляційних драбин для робіт під напругою. Відповідні електричні вимоги до підставки слід визначати з огляду на фактичну конструкцію виробу, специфікацію проєкту та супровідну документацію щодо випробувань.

Чи може JINPOWER виготовити підставку за індивідуальними вимогами?

Висоту, розмір платформи, конструкцію, колір, маркування, брендування та пакування можна узгодити відповідно до вибраної конструкції та вимог замовлення.

Запитайте про ізоляційні підставки та ціни

Якщо ви шукаєте електроізоляційні підставки для підстанції, приміщення розподільчих пристроїв, трансформаторного об’єкта, бригади з технічного обслуговування промислового електрообладнання або проєкту EPC, надішліть JINPOWER більше інформації, ніж просто «Потрібна скловолоконна підставка».

Вкажіть необхідну висоту платформи, висоту робочої точки обладнання, розмір платформи, тип конструкції, сумарне навантаження, умови експлуатації в приміщенні або надворі, вимоги до електричних випробувань, застосовні стандарти, кількість і необхідну документацію.

Після цього JINPOWER зможе підтвердити відповідну багатоярусну, різнорівневу або складну конфігурацію до надання цінової пропозиції та затвердження проєкту.
