Istaknute karakteristike proizvoda

• Neprovodna povišena radna platforma za održavanje električnih instalacija
• Konstrukcija od fiberglasa / ojačana izolaciona konstrukcija, u zavisnosti od modela
• Višeslojna, stepenasta, sa različitim visinama i sklopiva izvedba
• Protivklizna radna površina, u zavisnosti od konfiguracije
• Pogodno za transformatorske stanice, prostorije sa rasklopnim postrojenjima, prostore transformatora i komandne panele
• Različite opcije visine i dimenzija platforme
• Fiksne konstrukcije za stalna radna mesta i sklopive opcije za mobilne ekipe
• Dimenzije za projekat, boja, oznake, logotip i pakovanje mogu se dogovoriti u skladu sa potvrđenom konfiguracijom

Kratka tehnička specifikacija

Referentni pregled dostupnih modela

Sledeći modeli mogu poslužiti kao polazna osnova za izbor. Pošto se „visina stolice” može odnositi na različite dimenzije kod različitih konstrukcija, vrednosti u nastavku prikazane su kao nominalna referentna visina. Konačnu visinu platforme, ukupnu visinu i ostale dimenzije potrebno je potvrditi na odobrenom crtežu pre poručivanja.

Nosivost, vrednosti električnih ispitivanja, tačne ukupne dimenzije i ostale tehničke parametre treba proveriti u tehničkom listu i odobrenoj projektnoj dokumentaciji za izabrani model. Ne treba ih procenjivati samo na osnovu visine stolice.

Kratki vodič za izbor

Visina platforme, ukupna visina i radna visina nisu isto

Ovo je jedna od najvažnijih stavki koje treba potvrditi pre poručivanja izolacione stolice.

Visina platforme

Visina platforme je visina stvarne površine na kojoj radnik stoji. Za većinu projekata, ovo je jedna od najkorisnijih dimenzija pri izboru stolice.

Ukupna visina

Ukupna visina predstavlja ukupnu fizičku visinu proizvoda. Kod višeslojnih konstrukcija ili konstrukcija sa okvirom, ona se može razlikovati od visine platforme za stajanje.

Radna visina

Radna visina označava visinu koju radnik može udobno da dohvati nakon što stane na platformu. Ona zavisi i od visine radnika, dužine ruku, radnog položaja i položaja električne opreme.

Zato u zahtevu za ponudu nemojte navesti samo „Potrebna nam je stolica od 1.2 m”, već navedite visinu radne tačke opreme i potrebnu visinu platforme za stajanje. Tako se model može izabrati mnogo preciznije.

Šta je električna izolaciona stolica?

Električna izolaciona stolica je neprovodna radna platforma koja se koristi kada je električarima potreban stabilan povišeni položaj za rad tokom rukovanja, pregleda, ispitivanja ili održavanja.

Ima dve osnovne funkcije.

Prvo, obezbeđuje dodatnu radnu visinu kada su rasklopna postrojenja, komandni paneli, relejni ormari, merni instrumenti ili pogonski mehanizmi iznad uobičajene visine stajanja.

Drugo, njena izolaciona konstrukcija obezbeđuje dodatnu neprovodnu površinu ispod stopala radnika, kao deo šireg sistema električne bezbednosti.

Zato je najbolje posmatrati je kao:

Neprovodnu povišenu radnu platformu za elektro-radove.

Zašto koristiti namensku izolacionu stolicu?

Obična metalna stolica, drvena platforma ili plastična stepenica za opštu upotrebu može obezbediti dodatnu visinu, ali to ne znači automatski da je pogodna za održavanje električnih instalacija.

Profesionalnu radnu platformu za elektro-radove treba razmotriti sa električnog i mehaničkog aspekta:

• Izolacioni materijal
• Stabilnost platforme
• Protivklizna površina
• Mehaničko opterećenje
• Visina za stajanje
• Uslovi okruženja
• Status pregleda
• Zahtevi projekta za ispitivanje

Pravo pitanje pri nabavci nije samo „Da li je izrađena od fiberglasa?” Već da li je kompletna konfiguracija stolice pogodna za predviđeno električno radno okruženje.

Izolaciona stolica nije kompletan sistem električne zaštite

Izolaciona stolica može obezbediti neprovodnu površinu za stajanje, ali ne čini ostale postupke električne bezbednosti nepotrebnim.

U zavisnosti od posla, kompletan sistem zaštite može zahtevati i:

• Električno odvajanje
• Proveru napona
• Privremeno uzemljenje
• Električarske izolacione rukavice
• Izolacione čizme
• Električne izolacione gumene prostirke
• OZO za zaštitu od električnog luka / električne opasnosti
• Odobrenje za rad
• Kontrolu minimalne bezbedne udaljenosti

Stolicu zato treba smatrati dodatnim zaštitnim i pristupnim elementom u okviru sistema električne bezbednosti, a ne samostalnim sredstvom za sprečavanje strujnog udara.

Električna izolaciona stolica naspram obične stepenice

Stolicu ne treba automatski odobriti za elektro-radove samo zato što je izrađena od plastike, drveta ili drugog nemetalnog materijala.

Višeslojna, stepenasta ili sklopiva: koja konstrukcija odgovara poslu?

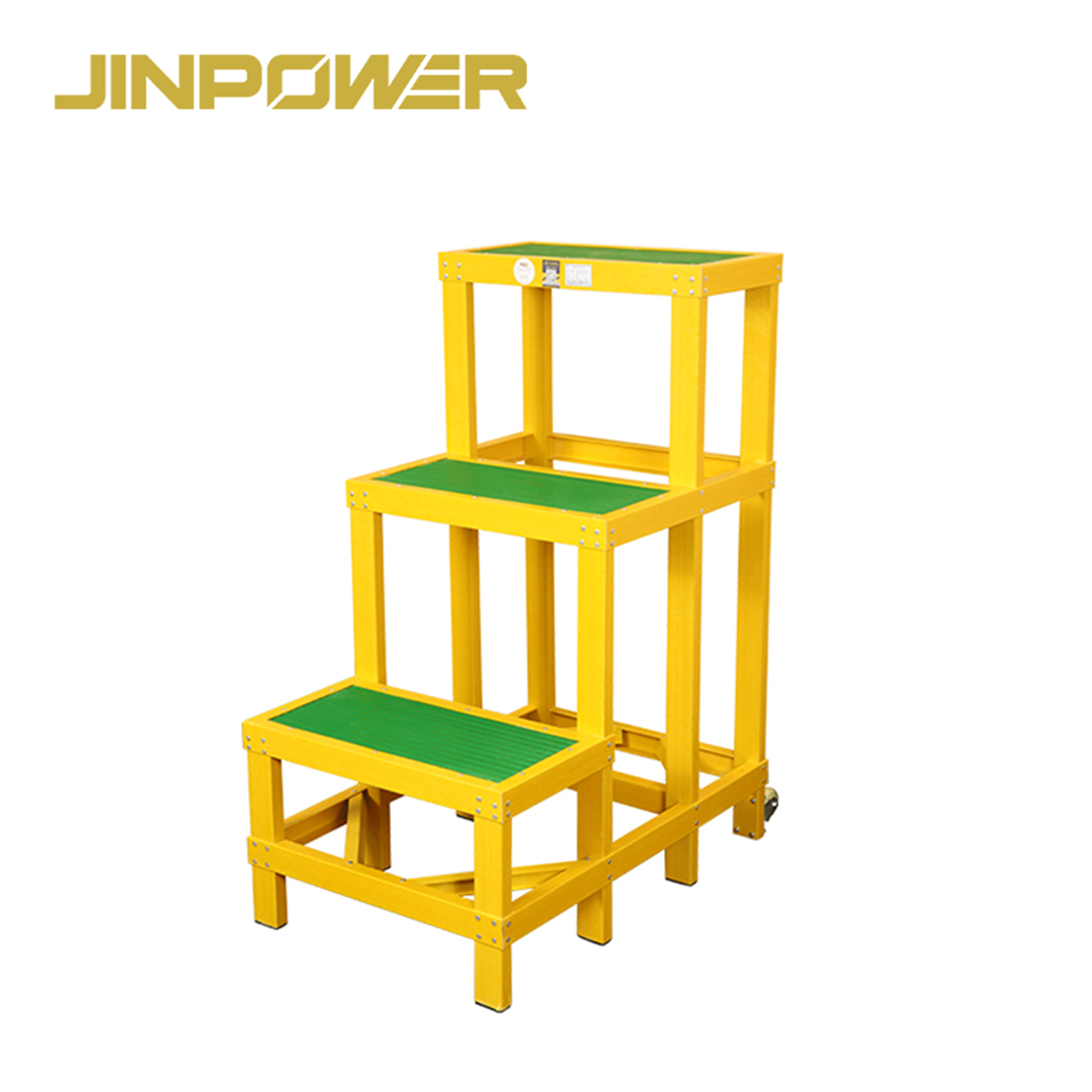

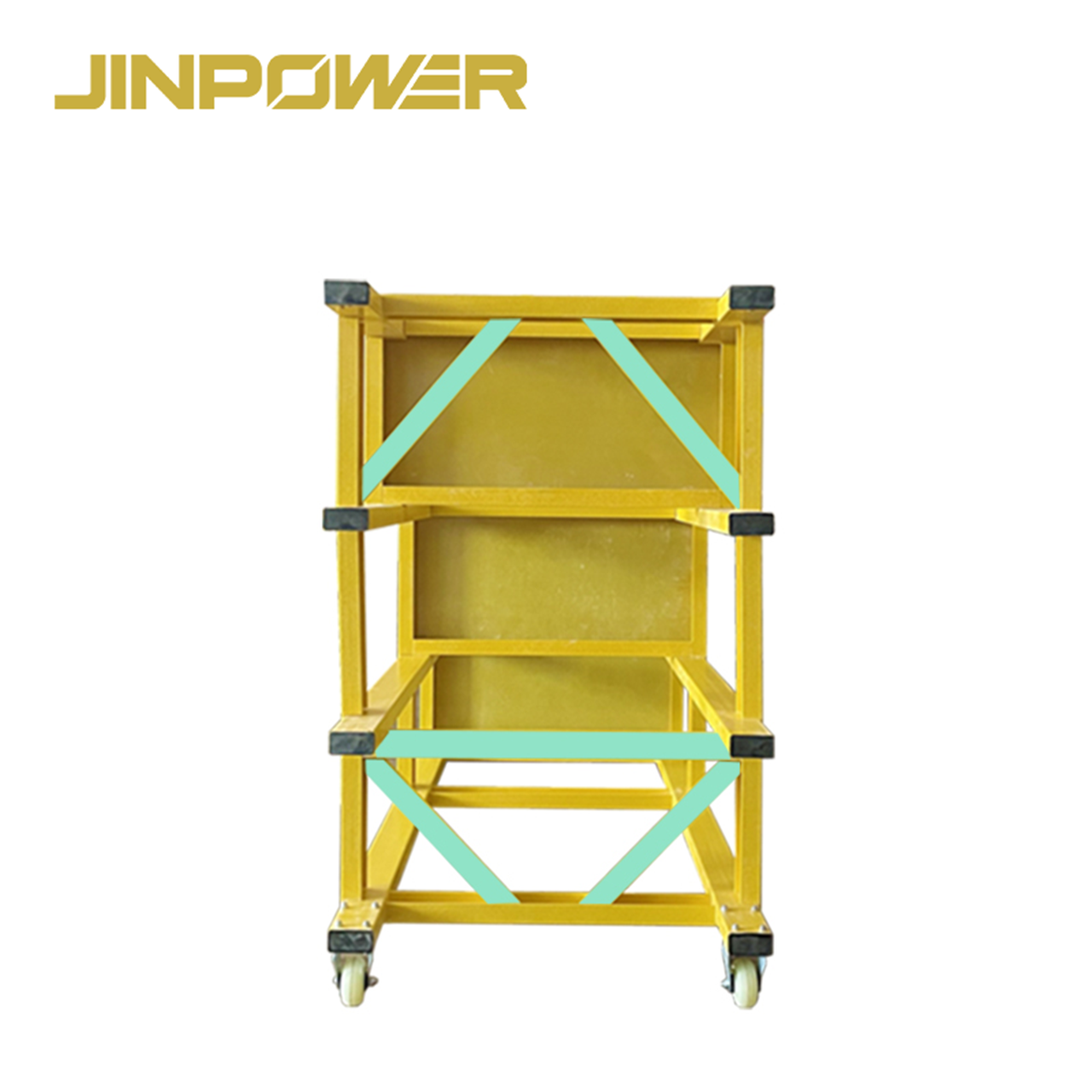

Višeslojna izolaciona stolica

Višeslojna izvedba ima više nivoa za penjanje sa fiksnom ojačanom konstrukcijom.

Pogodna je za transformatorske stanice, kontrolne prostorije i druga stalna radna područja u kojima je radnicima redovno potreban više od jednog nivoa za stajanje.

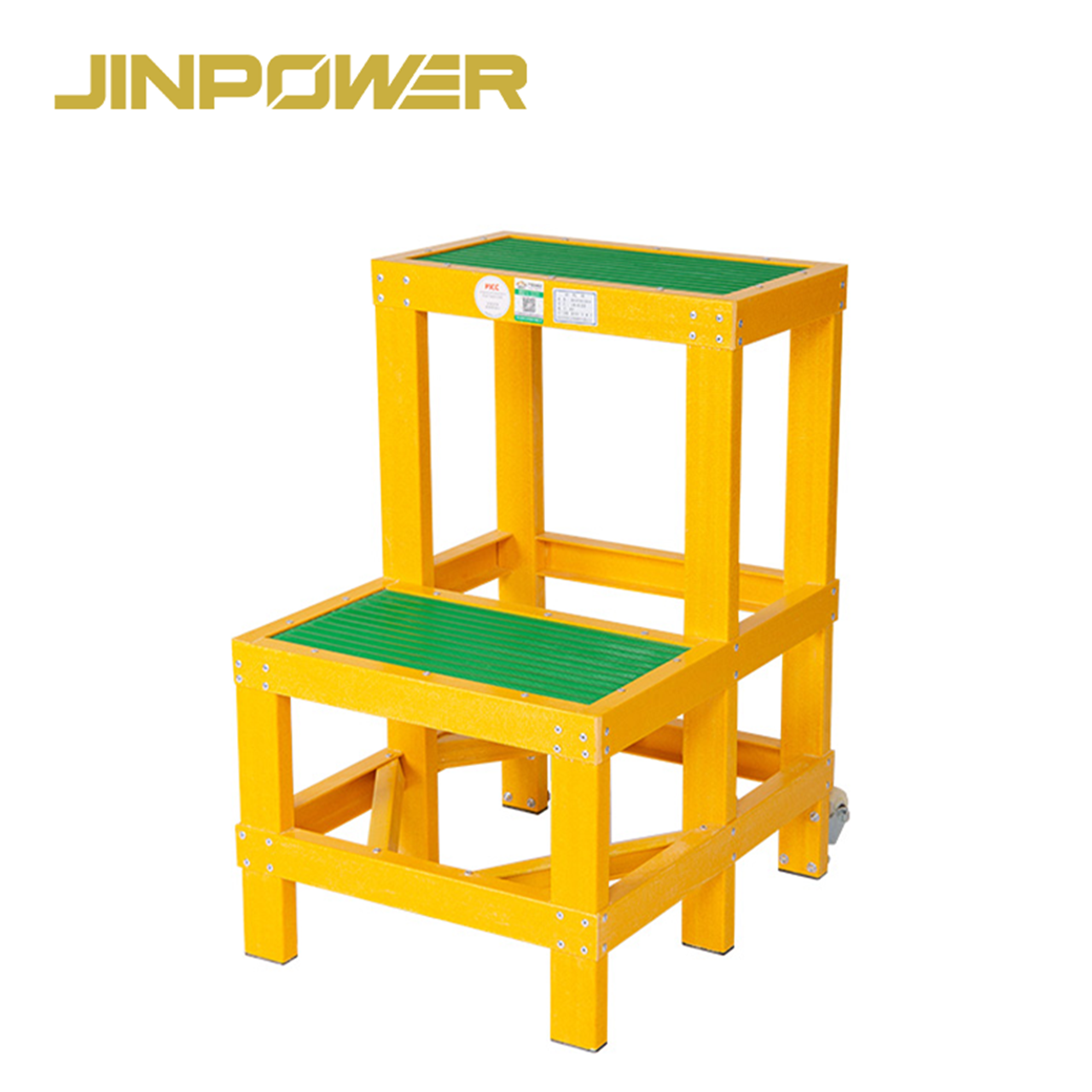

Izolaciona stolica sa različitim visinama / stepenasta

Stepenasta izvedba obezbeđuje različite povišene položaje u okviru jedne konstrukcije.

To može biti praktično kada su prekidači, releji, merni instrumenti ili pomoćna oprema transformatora postavljeni na različitim visinama.

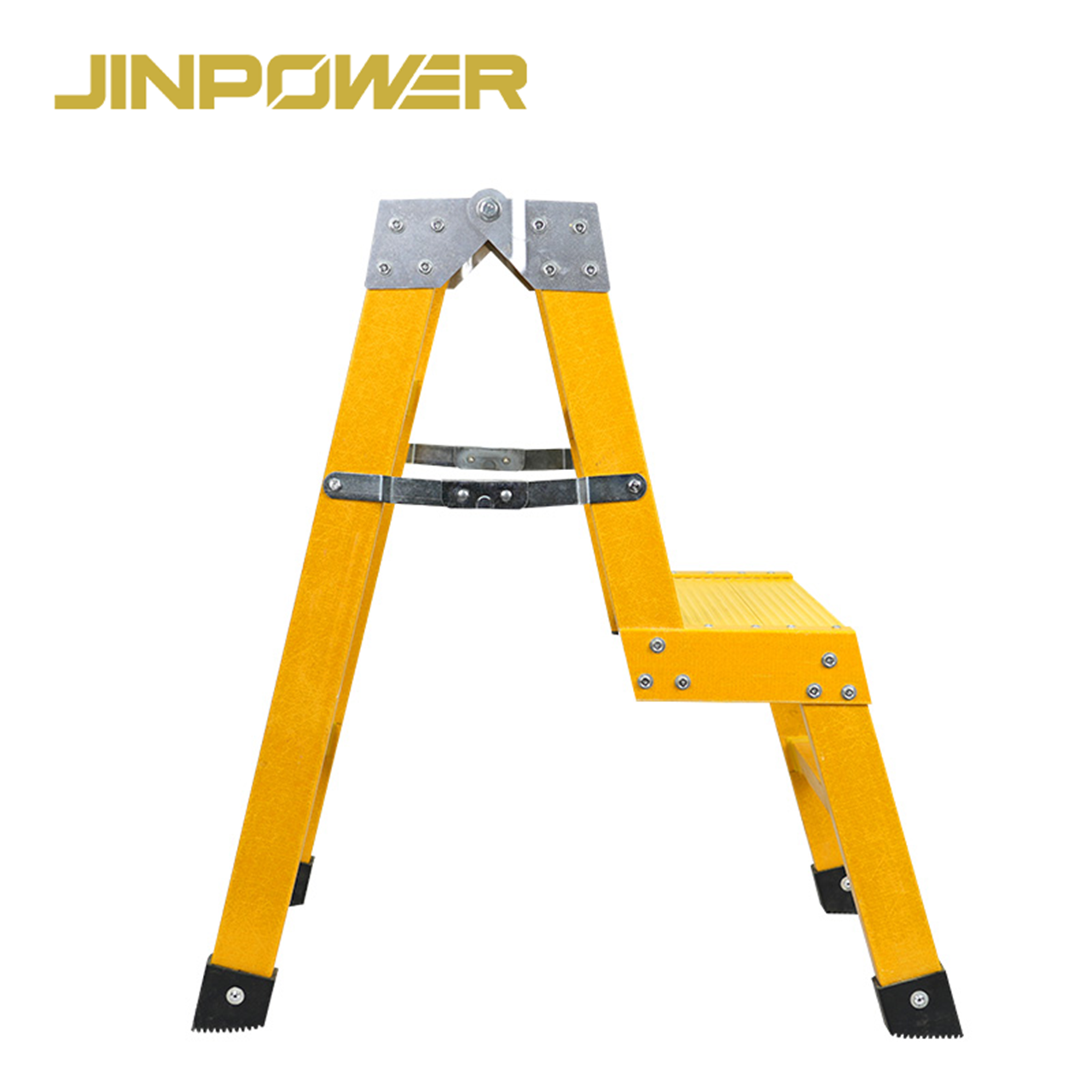

Sklopiva izolaciona stolica

Sklopiva izvedba je projektovana tako da se lakše prenosi i zauzima manje prostora pri skladištenju.

Posebno je pogodna za mobilne ekipe za održavanje i servisna vozila, ali sklopiva konstrukcija uključuje šarke i elemente za zaključavanje koje treba proveriti pre svake upotrebe.

Fiksna naspram sklopive izolacione stolice

Izolaciona stolica naspram izolacionih merdevina

Oba proizvoda pomažu električarima da dođu do opreme koja je iznad uobičajene visine stajanja, ali rešavaju različite probleme pristupa.

Ako posao zahteva redovno penjanje na veću visinu, koristite električne izolacione merdevine, umesto da slažete stolice jednu na drugu ili postavljate privremene podmetače ispod platforme.

Izolaciona stolica naspram električne izolacione prostirke

Stolica prvenstveno rešava problem radne visine, dok gumena prostirka prvenstveno pokriva radni prostor na nivou poda.

U zavisnosti od procene rizika i postupka na lokaciji, ova dva proizvoda mogu se koristiti kao različiti slojevi u okviru iste konfiguracije za električnu bezbednost.

Za izolaciju poda pogledajte naš asortiman električnih izolacionih gumenih prostirki.

Kako izabrati odgovarajuću električnu izolacionu stolicu

1. Počnite od potrebne visine platforme

Najpre proverite kolika je dodatna visina za stajanje zaista potrebna da bi radnik mogao udobno da dođe do opreme.

Ne birajte stolicu samo prema ukupnoj visini.

2. Proverite dimenzije platforme

Površina za stajanje treba da odgovara stvarnom radnom položaju.

Proverite da li radnik treba da pomera stopala, blago se okreće ili nosi detektor napona, torbu za alat ili drugu opremu za ispitivanje tokom rada.

3. Izaberite fiksnu ili sklopivu izvedbu

Kod stalnih transformatorskih stanica i električnih prostorija prednost mogu imati čvrsta konstrukcija i brza svakodnevna upotreba. Mobilnim ekipama mogu biti važniji dimenzije u sklopljenom stanju, transport i skladištenje u vozilu.

4. Potvrdite nazivno mehaničko opterećenje

Potrebno opterećenje nemojte izračunavati samo na osnovu telesne težine radnika.

Ukupno radno opterećenje može obuhvatati:

• Radnika
• Torbu za alat
• Opremu za ispitivanje
• Prenosni električni alat
• Drugu opremu koja se nosi

Zatražite podatke o nazivnom opterećenju ili rezultat mehaničkog ispitivanja za konkretan model, umesto da pretpostavite da sve stolice imaju isti kapacitet.

5. Proverite radno okruženje

U zatvorenim prostorijama sa rasklopnim postrojenjima, spoljnim transformatorskim stanicama i lokacijama za terensko održavanje mogu vladati veoma različiti uslovi poda i okruženja.

Uzmite u obzir:

• Stanje poda
• Vlažnost
• Vodu ili blato
• Kontaminaciju uljem ili hemikalijama
• Izloženost UV zračenju
• Neravne površine

Upotreba izolacionog materijala ne znači da se stolica automatski može koristiti u stajaćoj vodi, na jako zaprljanim površinama ili na nestabilnom tlu.

6. Potvrdite zahteve za električno ispitivanje

Ako elektrodistribucija, EPC izvođač ili tender zahtevaju ispitivanje dielektrične čvrstoće, ispitivanje izolacionog otpora ili drugo električno ispitivanje, u fazi zahteva za ponudu navedite traženi metod ispitivanja, napon, trajanje i kriterijume prihvatanja.

7. Potvrdite potrebnu dokumentaciju

Pri nabavci za projekat proverite koju dokumentaciju treba odobriti pre isporuke.

• Tehnički list
• Odobreni crtež
• Izveštaj o mehaničkom ispitivanju
• Izveštaj o električnom ispitivanju, gde je potreban
• Oznake na proizvodu
• Identifikacija serije / serijskog broja
• COC ili druga projektna dokumentacija

Zašto su važni protivklizna svojstva i stabilnost

Električna izolacija samo je jedan deo bezbednosti stolice.

Radnik i dalje može pasti ako je platforma klizava, okvir se pomera ili nožice nemaju stabilan oslonac na podu.

Pri nabavci i pregledu proverite:

• Protivkliznu površinu
• Čvrstoću platforme
• Stabilnost okvira
• Stanje nožica / oslonaca
• Kontakt sa neravnim podom
• Mehanizam za zaključavanje kod sklopivih modela

Posebno kod sklopivih modela, kvalitetan izolacioni materijal ne znači automatski da je cela stolica mehanički stabilna.

Glavne primene

Rasklopna postrojenja i komandni paneli

Prekidači, releji, merni instrumenti i pogonski mehanizmi nisu uvek postavljeni na udobnoj visini za rad u stojećem položaju.

Izolaciona stolica obezbeđuje povišenu radnu platformu i neprovodnu površinu ispod stopala radnika.

Rad u transformatorskim stanicama

Tokom pregleda, pomoći pri sklopnim operacijama, ispitivanja i puštanja u rad, radnicima može biti potrebna privremena dodatna visina za stajanje oko električne opreme.

Izaberite stolicu prema visini opreme, zahtevanoj platformi, stanju poda i postupku električne bezbednosti na lokaciji.

Prostori transformatora

U prostorima transformatora mogu se nalaziti instrumenti, priključci i pomoćna upravljačka oprema postavljeni na većoj visini.

Koristite odobrenu platformu odgovarajuće visine, umesto da je podižete blokovima, dodatnim stolicama ili drugim improvizovanim osloncima.

Ispitivanje i puštanje u rad

Tokom ispitivanja često je potreban stabilan položaj tela dok radnik rukuje detektorom napona, ispitnim vodovima ili drugim električnim mernim instrumentima.

Pogledajte srodne proizvode JINPOWER: detektore napona.

Industrijsko održavanje električnih instalacija

U fabrikama, rudnicima, prostorijama elektrodistribucije i industrijskim električnim postrojenjima može biti potrebna neprovodna povišena platforma za pregled i održavanje.

Mobilno održavanje elektrodistributivne mreže

Za ekipe za održavanje koje se kreću između lokacija, sklopiva izolaciona stolica može smanjiti prostor potreban za skladištenje u servisnim vozilima.

Pre upotrebe proverite da li su sklopivi okvir i mehanizam za zaključavanje potpuno aktivirani i stabilni.

Kako treba pregledati standarde?

Zahteve za mehaničku stolicu i električnu izolaciju treba razmatrati odvojeno. Standard ne treba primenjivati samo zato što proizvod sadrži fiberglas ili se reklamira kao „izolacioni”.

EN 14183

EN 14183 je standard za stepenice, koji obuhvata oblasti kao što su konstrukcija, dimenzije, materijali, performanse i ispitivanje.

Kada konstrukcija proizvoda spada u relevantno područje primene standarda za stepenice, EN 14183 se može koristiti kao referenca za mehaničke i konstrukcione zahteve.

EN 14183 ne treba predstavljati kao sertifikat električne izolacije.

IEC 61478

IEC 61478 obuhvata određene izvedbe izolacionih merdevina koje se koriste za rad pod naponom. Ne odnosi se automatski na svaku izolacionu stolicu ili radnu platformu.

Zato za izolacionu stolicu treba potvrditi primenljive električne zahteve na osnovu tačne konstrukcije proizvoda, projektne specifikacije i prateće dokumentacije o ispitivanju, umesto da se jednostavno tvrdi da je proizvod usklađen sa IEC 61478.

Ispitivanja specifična za projekat

Elektrodistributivna preduzeća i EPC projekti mogu definisati sopstvene zahteve za dielektričnu izdržljivost, izolacioni otpor, mehaničko opterećenje, stabilnost i druge kriterijume prihvatanja.

Najbolje je da traženi metod ispitivanja i kriterijume prihvatanja navedete u fazi ponude, umesto da pitate samo: „Da li ova stolica ima IEC sertifikat?”

Električnu i mehaničku usaglašenost treba proveravati odvojeno

Šta treba proveriti pre upotrebe?

Pregledajte konstrukciju od fiberglasa / izolacionu konstrukciju

• Pukotine
• Raslojavanje
• Duboke ogrebotine
• Oštećenja od udaraca
• Deformacije
• Kontaminaciju
• Vlagu

Pregledajte platformu

Proverite da li ima pukotina, labavih spojeva ili deformacija i uverite se da protivklizna površina nije prekrivena uljem, blatom ili drugim nečistoćama.

Proverite nožice i kontakt sa podlogom

Sve tačke oslonca treba da budu kompletne, a stolica da čvrsto stoji na čvrstoj i stabilnoj površini bez neuobičajenog ljuljanja.

Proverite mehanizam za sklapanje

Kod sklopivih modela proverite da li su šarke, brave i mehanizmi protiv otvaranja pravilno aktivirani pre nego što radnik stane na platformu.

Proverite oznaku i status ispitivanja

Potvrdite da su identifikacija modela, podaci o zahtevanom opterećenju i status projektnog pregleda / ispitivanja jasni i sledljivi.

Spoljni, vlažni i kontaminirani uslovi

Fiberglas može biti koristan u električnim okruženjima, ali to ne znači da je izolaciona stolica automatski pogodna za sve uslove vlage ili kontaminacije.

Pre upotrebe stolice na otvorenom ili na mestu sa visokom vlažnošću proverite:

• Da li je platforma čista i suva
• Da li na njoj postoji vodeni film
• Da li su prisutni blato, ulje ili hemijska kontaminacija
• Da li sve nožice stabilno naležu na tlo
• Da li je okvir oštećen
• Da li je okruženje pogodno za izabranu konfiguraciju proizvoda

Stajaća voda, ozbiljna kontaminacija ili nestabilno tlo mogu uticati i na električno stanje i na mehaničku stabilnost. Kada su prisutni takvi uslovi, postupajte u skladu sa bezbednosnim procedurama na lokaciji.

Čišćenje, skladištenje i održavanje

• Održavajte izolacione površine čistim i suvim
• Izbegavajte sredstva za čišćenje ili rastvarače koji mogu oštetiti materijal
• Izbegavajte dugotrajan kontakt sa uljem i hemikalijama
• Zaštitite okvir od udaraca
• Ne stavljajte teške predmete na stolicu tokom skladištenja
• Zaštitite šarke i mehanizme za zaključavanje kod sklopivih modela
• Izbegavajte nepotrebno dugotrajno izlaganje UV zračenju
• Vodite evidenciju o pregledima i ispitivanjima kada je to zahtev projekta

Kada izolacionu stolicu treba povući iz upotrebe?

Ako postoji bilo kakva sumnja u električnu ispravnost ili mehaničku stabilnost stolice, prestanite da je koristite i organizujte pregled.

Tipični razlozi obuhvataju:

• Vidljive pukotine u fiberglasu
• Raslojavanje ili ozbiljno oštećenje površine
• Deformaciju platforme ili labav spoj
• Vidljivu deformaciju okvira
• Neuobičajeno ljuljanje ili njihanje
• Nedostajuće ili ozbiljno oštećene podloge za noge / oslonci
• Mehanizam za zaključavanje kod sklopivog modela ne funkcioniše pouzdano
• Težak mehanički udar
• Nepoznata kontaminacija ili izloženost vlazi
• Istekao je obavezni period pregleda ili ispitivanja
• Neuspešno obavezno električno ili mehaničko ispitivanje

Provere JINPOWER-a pre isporuke

Kod porudžbina elektrodistributivnih preduzeća, EPC izvođača, izvođača radova i distributera, glavni cilj pre isporuke jeste da se potvrdi da isporučena stolica odgovara odobrenoj specifikaciji.

• Model proizvoda
• Potvrđene dimenzije visine
• Dimenzije platforme
• Tip konstrukcije
• Stanje okvira
• Stanje platforme
• Protivklizna površina
• Konstrukcija nožica / oslonaca
• Mehanizam za sklapanje, gde je primenljivo
• Oznaka i identifikacija proizvoda
• Pakovanje
• Potrebna tehnička dokumentacija

Ako projekat zahteva određeno ispitivanje mehaničkog opterećenja, dielektrično ispitivanje, inspekciju treće strane ili sledljivost serije, navedite te zahteve pre početka proizvodnje i potvrde porudžbine.

OEM i konfiguracija za projekat

JINPOWER podržava elektrodistributivna preduzeća, EPC izvođače, distributere električne opreme, industrijske kupce i izvođače radova na održavanju kojima su potrebne količine za projekat ili velike narudžbine.

U zavisnosti od potvrđene konstrukcije proizvoda, možemo razmotriti:

• Visinu
• Dimenzije platforme
• Višenivojsku konfiguraciju
• Fiksnu / sklopivu konstrukciju
• Boju
• Bezbednosnu oznaku
• Identifikaciju serijskog broja
• Logotip / brendiranje
• Pakovanje
• Projektnu dokumentaciju

Kako se izolaciona stolica uklapa u sistem električne bezbednosti?

Izolaciona stolica obezbeđuje povišen radni položaj i dodatnu izolaciju ispod stopala. U zavisnosti od posla, može biti potrebna i druga oprema.

Srodni proizvodi JINPOWER-a obuhvataju izolacione merdevine i stolice, električne izolacione merdevine, električne izolacione gumene prostirke, ličnu zaštitnu opremu za električnu bezbednost i detektore napona.

Zašto izabrati izolacione stolice JINPOWER?

Projektovane za elektro-radove

JINPOWER isporučuje izolacione merdevine, gumene prostirke, detektore napona, opremu za uzemljenje i ličnu zaštitnu opremu za elektro-radove, tako da se stolica može izabrati kao deo šireg radnog okruženja, a ne posmatrati kao običan komad nameštaja.

Više opcija konstrukcije

Višeslojne, stepenaste izvedbe sa različitim visinama i sklopivi modeli kupcima nude opcije za stalne transformatorske stanice, različite radne visine i mobilno održavanje.

Izbor prema primeni

Preporučujemo izbor na osnovu visine i dimenzija platforme, opterećenja, stabilnosti, radnog okruženja i električnih zahteva, umesto samo prema ukupnoj visini.

Projektna dokumentacija za B2B nabavku

Za tendere elektrodistributivnih preduzeća, EPC projekte i nabavku distributera, tehnički listovi, crteži, zahtevi za ispitivanje, oznake, pakovanje i druga dokumenta za odobrenje mogu se potvrditi pre odobrenja porudžbine.

Šta treba navesti u zahtevu za ponudu?

Često postavljana pitanja

Za šta se prvenstveno koristi električna izolaciona stolica?

Ona obezbeđuje stabilan povišeni položaj za stajanje i dodatnu neprovodnu površinu za elektro-radove na lokacijama kao što su transformatorske stanice, prostorije sa rasklopnim postrojenjima, prostori transformatora i industrijska električna postrojenja.

Da li je navedena visina stolice isto što i visina platforme?

Ne nužno. U zavisnosti od konstrukcije, navedena visina može označavati nominalnu ili ukupnu dimenziju, a ne tačnu visinu platforme za stajanje. Pre poručivanja potvrdite visinu platforme i ukupnu visinu na konačnom crtežu.

Može li izolaciona stolica da zameni izolacione čizme ili gumenu prostirku?

Ne. Stolice, čizme i izolacione prostirke imaju različite uloge u sistemu električne bezbednosti. Odgovarajuća kombinacija zavisi od procene opasnosti i postupka rada.

Koja je razlika između izolacione stolice i izolacionih merdevina?

Stolica obezbeđuje stabilnu platformu za stajanje na manjim radnim visinama. Merdevine služe za penjanje i pristup većim visinama. Nemojte slagati stolice jednu na drugu kao zamenu za merdevine.

Da li da izaberem fiksnu ili sklopivu stolicu?

Fiksne izvedbe su praktične za stalne transformatorske stanice i prostorije sa rasklopnim postrojenjima. Sklopive izvedbe pogodnije su za ekipe kojima je potreban čest transport i skladištenje u vozilu.

Kako da izaberem visinu stolice?

Počnite od visine radne tačke opreme i položaja za stajanje koji je potreban radniku. Ne birajte stolicu samo prema ukupnoj visini.

Kako treba izabrati nosivost?

Uzmite u obzir ukupno opterećenje radnika, alata i opreme za ispitivanje, a zatim proverite nazivno opterećenje ili podatke o mehaničkom ispitivanju konkretnog modela stolice.

Može li se stolica koristiti na otvorenom ili u vlažnim uslovima?

Pogodnost treba potvrditi za izabrani model i projekat. Pre upotrebe proverite vlagu, kontaminaciju površine, stabilnost tla i stanje proizvoda. Sama konstrukcija od fiberglasa ne znači da je stolica pogodna za svako vlažno okruženje.

Da li je EN 14183 standard za električnu izolaciju?

Ne. EN 14183 se odnosi na konstrukciju, dimenzije, materijale, performanse i ispitivanje stepenica. Zahteve za električnu izolaciju, gde su primenljivi, treba proveriti zasebno.

Da li se IEC 61478 odnosi na izolacione stolice?

Ne automatski. IEC 61478 obuhvata određene izolacione merdevine koje se koriste za rad pod naponom. Primenljive električne zahteve za stolicu treba utvrditi na osnovu stvarne konstrukcije proizvoda, projektne specifikacije i prateće dokumentacije o ispitivanju.

Može li JINPOWER da prilagodi stolicu?

Visina, dimenzije platforme, konstrukcija, boja, označavanje, brendiranje i pakovanje mogu se dogovoriti u skladu sa izabranom izvedbom i zahtevima porudžbine.

Zatražite informacije i cenu za izolacione stolice

Ako nabavljate električne izolacione stolice za transformatorsku stanicu, prostoriju sa rasklopnim postrojenjima, postrojenje transformatora, tim za održavanje industrijskih električnih instalacija ili EPC projekat, pošaljite JINPOWER-u više informacija od samog zahteva „Potrebna nam je stolica od fiberglasa”.

Navedite potrebnu visinu platforme, visinu radne tačke opreme, dimenzije platforme, tip konstrukcije, zahtev za ukupno opterećenje, uslove upotrebe u zatvorenom ili na otvorenom, zahteve za električno ispitivanje, primenljive standarde, količinu i potrebnu dokumentaciju.

JINPOWER zatim može da potvrdi odgovarajuću višeslojnu, stepenastu ili sklopivu konfiguraciju pre dostavljanja ponude i odobrenja projekta.
