Основные преимущества

• Непроводящая рабочая площадка для выполнения электромонтажных и ремонтных работ на высоте
• Конструкция из стеклопластика / усиленная изоляционная конструкция в зависимости от модели
• Многослойные, ступенчатые и складные исполнения
• Противоскользящая рабочая поверхность в зависимости от конфигурации
• Подходит для подстанций, помещений распределительных устройств, зон трансформаторов и шкафов управления
• Различные варианты высоты и размера платформы
• Стационарные конструкции для постоянных рабочих мест и складные модели для мобильных бригад
• Размеры для проекта, цвет, маркировку, логотип и упаковку можно согласовать для утвержденной конфигурации

Краткие технические характеристики

Справочные данные по доступным моделям

Следующие модели можно использовать для предварительного выбора. Поскольку «высота подставки» в разных конструкциях может обозначать разные размеры, приведенные значения указаны как номинальная справочная высота. Фактическую высоту платформы, общую высоту и другие размеры необходимо подтвердить по утвержденному чертежу до оформления заказа.

Грузоподъемность, значения электрических испытаний, точные габаритные размеры и другие технические параметры следует проверять по техническому паспорту и утвержденной проектной документации выбранной модели. Их нельзя рассчитывать только по высоте подставки.

Краткое руководство по выбору

Высота платформы, общая высота и рабочая высота — это разные параметры

Это один из важнейших параметров, которые следует уточнить перед заказом изолирующей подставки.

Высота платформы

Высота платформы — это высота фактической поверхности, на которой стоит оператор. Для большинства проектов это один из наиболее полезных параметров при выборе подставки.

Общая высота

Общая высота — это полная физическая высота изделия. В многоуровневых конструкциях или моделях с рамой она может отличаться от высоты площадки, на которой стоит оператор.

Рабочая высота

Рабочая высота показывает, на какую высоту оператор может удобно дотянуться, стоя на платформе. Она также зависит от роста работника, длины рук, рабочей позы и расположения электрооборудования.

Поэтому вместо того, чтобы просто указать в запросе предложения «Нужна подставка высотой 1,2 м», сообщите высоту рабочей точки оборудования и требуемую высоту платформы. Это позволит гораздо точнее выбрать модель.

Что такое электротехническая изолирующая подставка?

Электротехническая изолирующая подставка — это непроводящая рабочая платформа, которая обеспечивает электрикам устойчивое приподнятое положение при эксплуатации, осмотре, испытаниях или техническом обслуживании оборудования.

Она выполняет две основные функции.

Во-первых, она увеличивает рабочую высоту, когда распределительные устройства, панели управления, релейные шкафы, измерительные приборы или механизмы управления расположены выше обычного уровня стоя.

Во-вторых, ее изолирующая конструкция обеспечивает дополнительную непроводящую поверхность под ногами оператора в рамках общей системы электробезопасности.

Поэтому ее правильнее понимать как:

Непроводящая приподнятая рабочая платформа для электромонтажных работ.

Зачем нужна специальная изолирующая подставка?

Обычная металлическая табуретка, деревянная платформа или пластиковая бытовая стремянка могут увеличить высоту, но это не делает их автоматически пригодными для электромонтажных работ.

Профессиональную рабочую платформу для электромонтажных работ необходимо оценивать как с электрической, так и с механической точки зрения:

• Изоляционный материал
• Устойчивость платформы
• Противоскользящая поверхность
• Механическая нагрузка
• Высота платформы
• Условия окружающей среды
• Статус проверки
• Требования проекта к испытаниям

При закупке важно спросить не просто «Изделие изготовлено из стеклопластика?», а подходит ли вся конфигурация подставки для предполагаемых условий электромонтажных работ.

Изолирующая подставка не является полноценной системой электрической защиты

Изолирующая подставка обеспечивает непроводящую поверхность для стояния, но не отменяет необходимость соблюдения остальных требований электробезопасности.

В зависимости от выполняемой работы комплексная система безопасности также может включать:

• Отключение от источника питания
• Проверку отсутствия напряжения
• Временное заземление
• Электроизолирующие перчатки
• Изолирующую обувь
• Электроизолирующие резиновые ковры
• Средства индивидуальной защиты от электрической дуги и поражения электрическим током
• Допуск к работам
• Контроль минимального безопасного расстояния приближения

Поэтому подставку следует считать дополнительным средством защиты и доступа в рамках системы электробезопасности, а не самостоятельным способом предотвращения поражения электрическим током.

Электротехническая изолирующая подставка и обычная стремянка

Нельзя автоматически допускать подставку к электромонтажным работам только потому, что она изготовлена из пластика, дерева или другого неметаллического материала.

Многоуровневая, ступенчатая или складная конструкция: что подходит для работы?

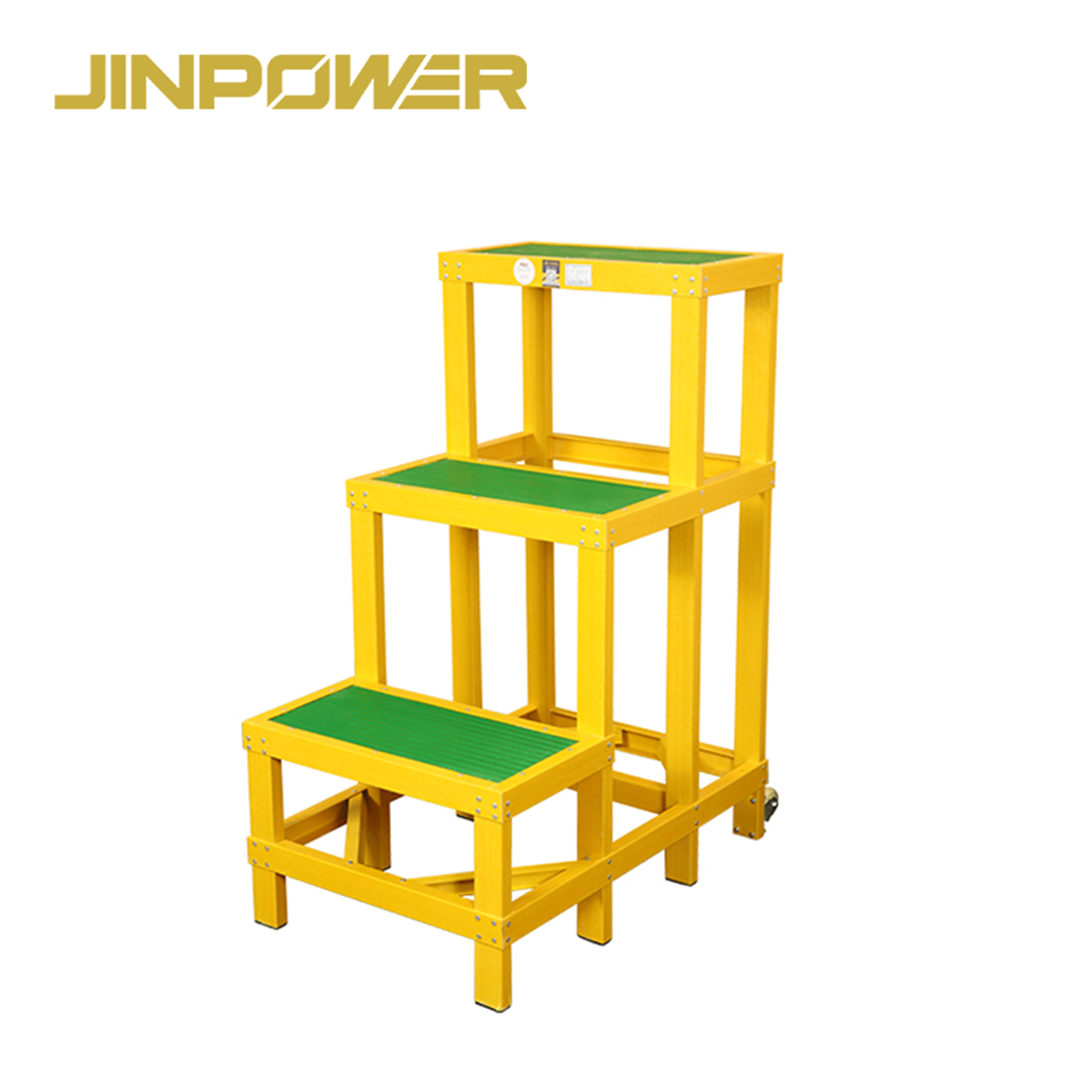

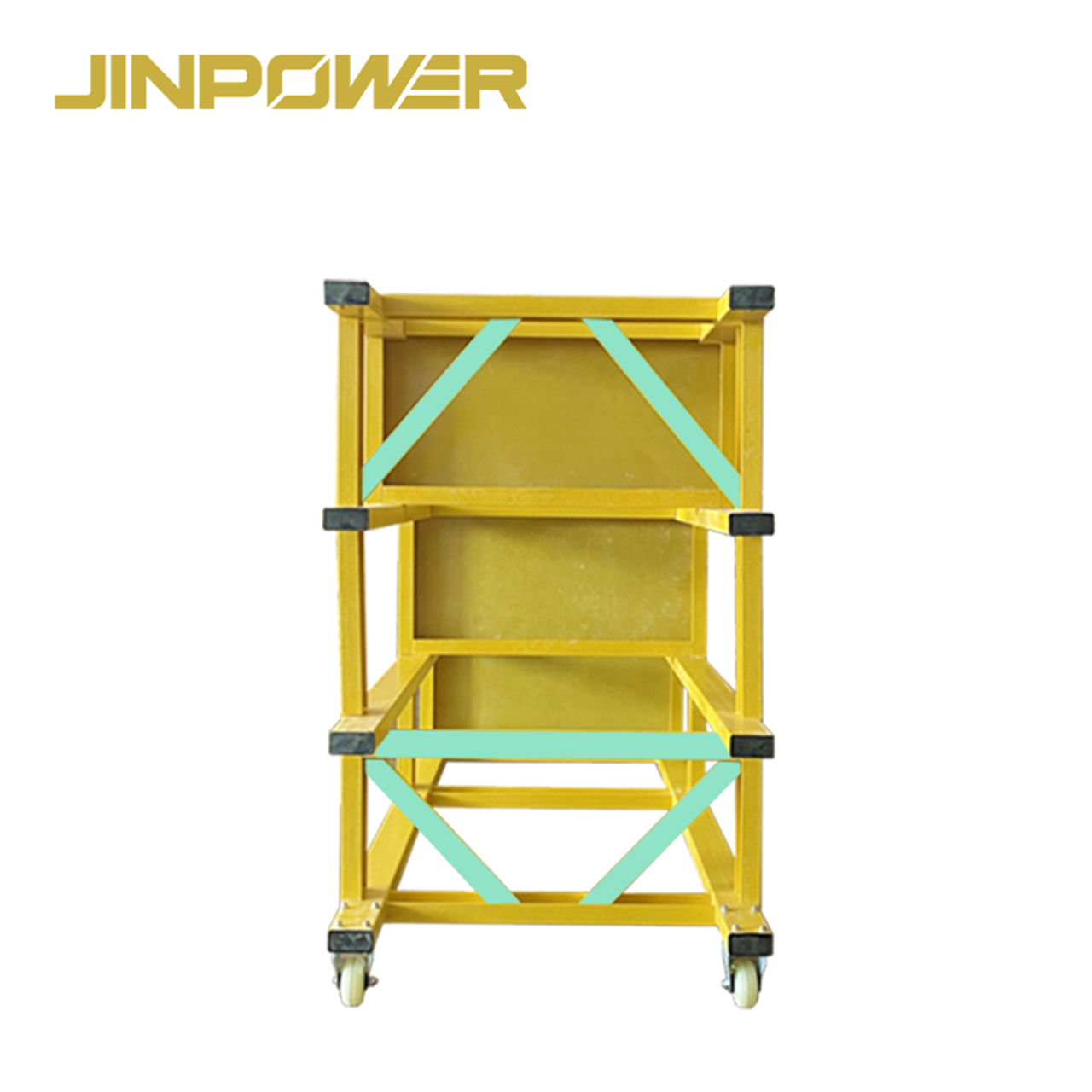

Многоуровневая изолирующая подставка

Многоуровневая конструкция имеет несколько уровней ступеней и усиленную стационарную раму.

Она подходит для подстанций, диспетчерских и других постоянных рабочих зон, где персоналу регулярно требуется доступ к разным уровням.

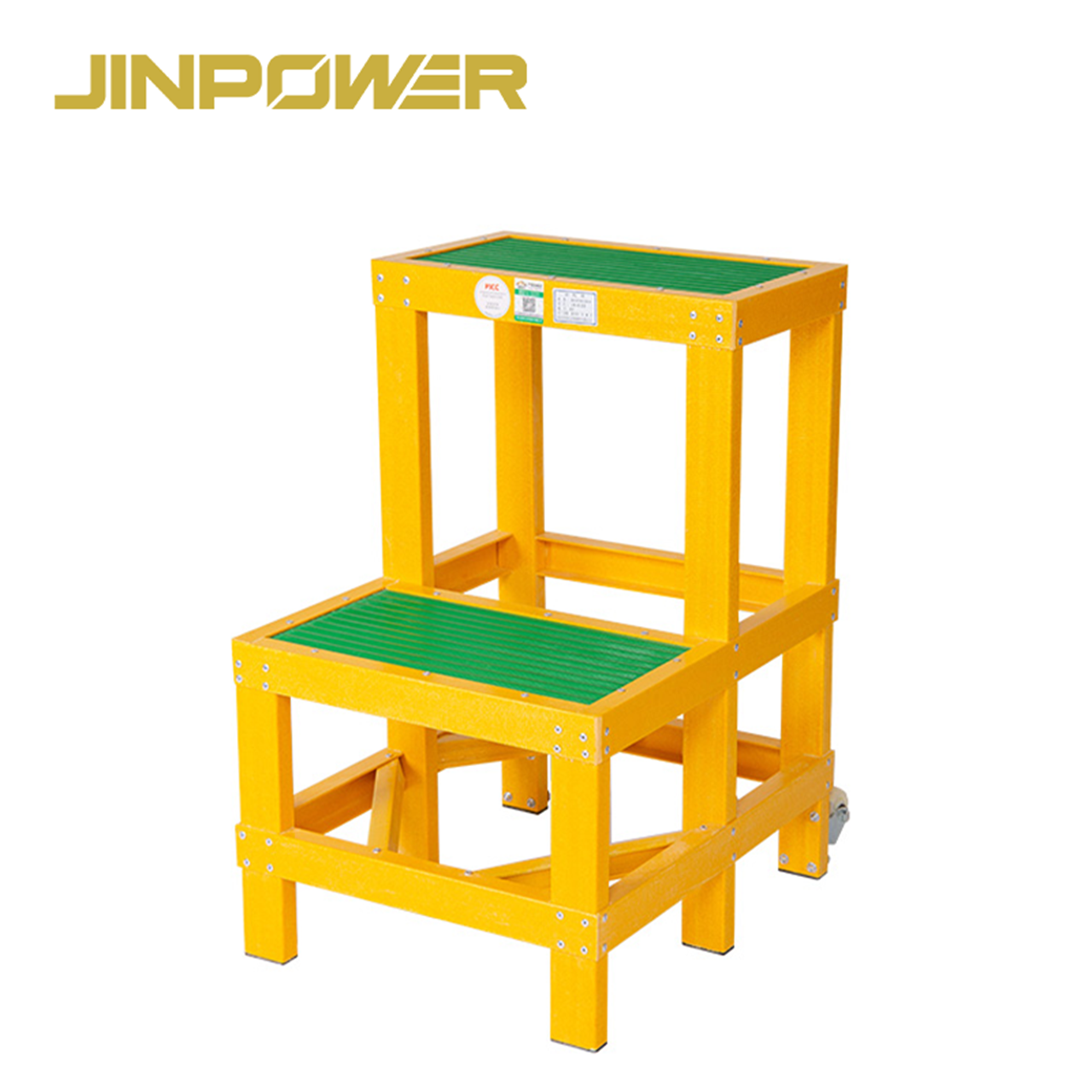

Ступенчатая изолирующая подставка с уровнями разной высоты

Ступенчатая конструкция обеспечивает несколько положений по высоте в рамках одного изделия.

Это удобно, если выключатели, реле, измерительные приборы или вспомогательное оборудование трансформатора установлены на разной высоте.

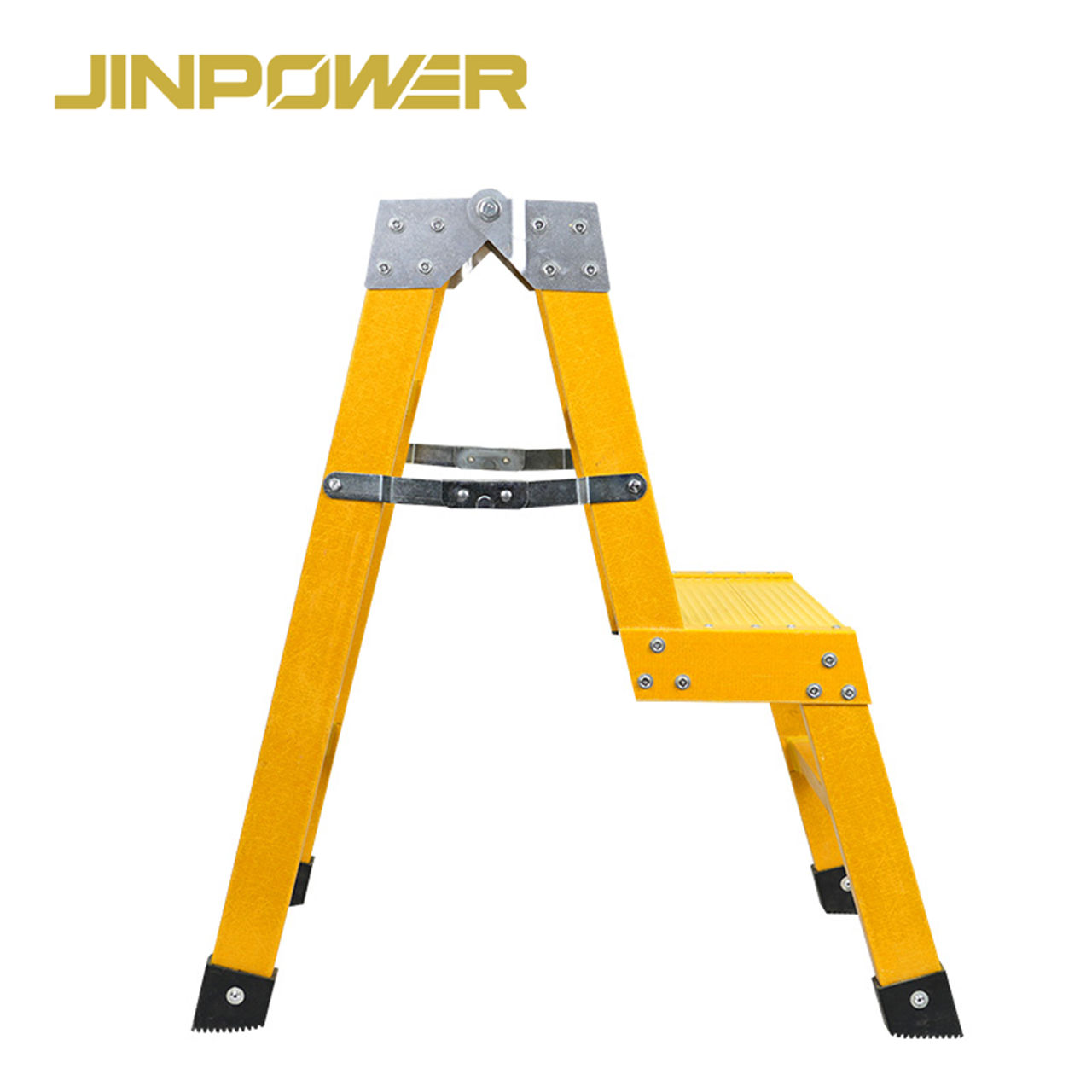

Складная изолирующая подставка

Складная модель разработана для удобной транспортировки и компактного хранения.

Она особенно подходит для мобильных ремонтных бригад и сервисных автомобилей, однако в складной конструкции есть шарниры и фиксирующие элементы, которые необходимо проверять перед каждым использованием.

Стационарная или складная изолирующая подставка

Изолирующая подставка и изолирующая лестница

Оба изделия помогают электрикам работать с оборудованием, расположенным выше обычного уровня стоя, но решают разные задачи доступа.

Если работа требует регулярного подъема на большую высоту, используйте электротехническую изолирующую лестницу, а не устанавливайте подставки друг на друга и не подкладывайте под платформу временные опоры.

Изолирующая подставка и электротехнический изолирующий ковёр

Подставка в первую очередь решает задачу увеличения рабочей высоты, а резиновый ковёр покрывает рабочую зону на уровне пола.

В зависимости от оценки рисков и правил объекта оба изделия могут использоваться как разные элементы одной системы электробезопасности.

Для изоляции на уровне пола ознакомьтесь с ассортиментом электротехнических изолирующих резиновых ковров.

Как выбрать подходящую электротехническую изолирующую подставку

1. Определите требуемую высоту платформы

Сначала определите, насколько необходимо увеличить высоту положения оператора, чтобы он мог удобно достать до нужного оборудования.

Не выбирайте подставку только по общей высоте.

2. Проверьте размер платформы

Площадь, на которой стоит оператор, должна соответствовать рабочей позе.

Уточните, нужно ли оператору переставлять ноги, слегка поворачиваться или держать при работе индикатор напряжения, сумку с инструментами либо другое испытательное оборудование.

3. Выберите стационарную или складную модель

Для стационарных подстанций и электротехнических помещений могут быть важны жесткость конструкции и удобство ежедневного использования. Мобильным бригадам могут быть важнее компактность в сложенном виде, транспортировка и хранение в автомобиле.

4. Уточните номинальную механическую нагрузку

Не рассчитывайте требуемую нагрузку только по массе работника.

Общая рабочая нагрузка может включать:

• Работника
• Сумку с инструментами
• Испытательное оборудование
• Переносной электроинструмент
• Другое переносимое оборудование

Запросите номинальную нагрузку или результаты механических испытаний конкретной модели, не предполагая, что грузоподъемность всех подставок одинакова.

5. Учитывайте условия эксплуатации

В помещениях с распределительными устройствами, на открытых подстанциях и в местах полевого обслуживания могут существенно различаться состояние пола и условия окружающей среды.

Учитывайте:

• Состояние пола
• Влажность
• Воду или грязь
• Загрязнение маслом или химическими веществами
• Воздействие ультрафиолета
• Неровность поверхности

Использование изоляционного материала не означает, что подставку можно автоматически применять в стоячей воде, на сильно загрязненной поверхности или неустойчивом грунте.

6. Уточните требования к электрическим испытаниям

Если энергокомпания, EPC-подрядчик или тендерная документация требуют испытания электрической прочности, измерения сопротивления изоляции или других электрических испытаний, укажите метод испытания, напряжение, длительность и критерии приемки на этапе запроса предложения.

7. Уточните требования к документации

При закупке для проекта проверьте, какие документы необходимо утвердить до отгрузки.

• Технический паспорт
• Утвержденный чертеж
• Протокол механических испытаний
• Протокол электрических испытаний, если требуется
• Маркировка изделия
• Идентификация партии / серийного номера
• COC или другие проектные документы

Почему важны противоскользящие свойства и устойчивость

Электрическая изоляция — лишь один из аспектов безопасности подставки.

Работник все равно может упасть, если платформа скользкая, рама смещается или опоры не имеют устойчивого контакта с полом.

При закупке и проверке обратите внимание на:

• Противоскользящую поверхность
• Жесткость платформы
• Устойчивость рамы
• Состояние ножек / опор
• Контакт с неровным полом
• Фиксатор складной конструкции, если предусмотрен

Особенно для складных моделей: качественный изоляционный материал сам по себе не гарантирует механическую устойчивость всей подставки.

Основные области применения

Распределительные устройства и панели управления

Выключатели, реле, измерительные приборы и механизмы управления не всегда расположены на удобной для работы высоте.

Изолирующая подставка обеспечивает приподнятую рабочую платформу и дополнительную непроводящую поверхность под ногами оператора.

Работы на подстанциях

Во время осмотров, вспомогательных операций при переключениях, испытаний и пусконаладочных работ персоналу может временно потребоваться дополнительная высота при работе с электрооборудованием.

Выбирайте подставку с учетом высоты оборудования, требуемой высоты платформы, состояния пола и правил электробезопасности на объекте.

Зоны трансформаторов

В зонах трансформаторов могут находиться приборы, клеммы и вспомогательное оборудование управления, расположенные на высоте.

Используйте утвержденную платформу подходящей высоты, а не увеличивайте высоту с помощью блоков, дополнительных подставок или других самодельных опор.

Испытания и пусконаладочные работы

При испытаниях часто требуется сохранять устойчивое положение, одновременно работая с индикатором напряжения, измерительными проводами или другими электрическими приборами.

См. также указатели напряжения JINPOWER.

Техническое обслуживание промышленного электрооборудования

На заводах, в шахтах, помещениях энергоснабжения и промышленных электроустановках также может потребоваться непроводящая приподнятая платформа для осмотра и обслуживания.

Мобильное обслуживание электросетей

Для ремонтных бригад, перемещающихся между объектами, складная изолирующая подставка позволяет сократить занимаемое место в сервисном автомобиле.

Перед использованием убедитесь, что складная рама и запорный механизм полностью зафиксированы и устойчивы.

Как проверять соответствие стандартам?

Требования к механическим характеристикам подставки и электрической изоляции следует проверять отдельно. Нельзя применять стандарт только потому, что изделие содержит стеклопластик или обозначено как «изолирующее».

EN 14183

EN 14183 — стандарт на ступеньки-подставки, охватывающий такие аспекты, как конструкция, размеры, материалы, характеристики и испытания.

Если конструкция изделия входит в соответствующую область применения стандарта на ступеньки-подставки, EN 14183 может использоваться как источник требований к механическим характеристикам и конструкции.

EN 14183 не следует представлять как сертификат электрической изоляции.

IEC 61478

IEC 61478 распространяется на определенные конструкции изолирующих лестниц для работ под напряжением. Он не применяется автоматически ко всем изолирующим подставкам и рабочим платформам.

Поэтому соответствующие электрические требования к изолирующей подставке следует подтверждать с учетом конкретной конструкции изделия, спецификации проекта и подтверждающей испытательной документации, а не просто заявлять о соответствии IEC 61478.

Электрические испытания для конкретного проекта

Энергокомпании и EPC-проекты могут устанавливать собственные требования к испытаниям электрической прочности, сопротивления изоляции, механической нагрузке, устойчивости и другим критериям приемки.

Лучше указать требуемый метод испытаний и критерии приемки при запросе цены, а не просто спрашивать: «Есть ли у этой подставки сертификат IEC?»

Электрическую и механическую приемку следует проверять отдельно

Что нужно проверить перед использованием?

Осмотрите стеклопластиковую / изоляционную конструкцию

• Трещины
• Расслоение
• Глубокие царапины
• Повреждения от ударов
• Деформацию
• Загрязнение
• Влагу

Осмотрите платформу

Проверьте, нет ли трещин, ослабленных соединений или деформации, и убедитесь, что противоскользящая поверхность не загрязнена маслом, грязью и другими веществами.

Проверьте ножки и контакт с поверхностью

Все опорные элементы должны быть на месте, а подставка должна надежно стоять на твердой устойчивой поверхности и не раскачиваться.

Проверьте складной механизм

На складных моделях перед тем, как работник встанет на платформу, убедитесь, что шарниры, фиксаторы и механизмы защиты от самопроизвольного складывания надежно зафиксированы.

Проверьте маркировку и статус испытаний

Убедитесь, что идентификация модели, сведения о допустимой нагрузке и статус проектной проверки / испытаний остаются четкими и прослеживаемыми.

Эксплуатация на открытом воздухе, во влажной и загрязненной среде

Стеклопластик может быть полезен в электротехнической среде, но это не означает, что изолирующая подставка автоматически подходит для любых влажных или загрязненных условий.

Перед использованием подставки на открытом воздухе или в условиях высокой влажности проверьте:

• Чистая ли платформа и сухая ли она
• Есть ли на поверхности водяная пленка
• Присутствуют ли грязь, масло или химические загрязнения
• Все ли ножки устойчиво соприкасаются с землей
• Не повреждена ли рама
• Подходят ли условия эксплуатации для выбранной конфигурации изделия

Стоячая вода, сильное загрязнение или неустойчивая поверхность могут повлиять как на электрические свойства, так и на механическую устойчивость. В таких условиях всегда соблюдайте правила безопасности объекта.

Очистка, хранение и техническое обслуживание

• Поддерживайте изолирующие поверхности в чистоте и сухости
• Не используйте чистящие средства и растворители, которые могут повредить материал
• Избегайте длительного контакта с маслом и химическими веществами
• Защищайте раму от ударов
• Не кладите тяжелые предметы на подставку при хранении
• Берегите шарниры и фиксаторы складного механизма
• Избегайте неоправданно длительного воздействия ультрафиолета
• Ведите записи проверок и испытаний, если этого требует проект

Когда следует вывести изолирующую подставку из эксплуатации?

При любых сомнениях в электрической целостности или механической устойчивости подставки прекратите ее использование и организуйте проверку.

Типичные причины:

• Видимые трещины в стеклопластике
• Расслоение или серьезное повреждение поверхности
• Деформация платформы или ослабленное соединение
• Видимая деформация рамы
• Необычное раскачивание или шатание
• Отсутствующие или сильно поврежденные ножные накладки / опоры
• Ненадежная фиксация складного механизма
• Сильный механический удар
• Неизвестное загрязнение или воздействие влаги
• Истек срок обязательной проверки или испытаний
• Неудовлетворительный результат обязательных электрических или механических испытаний

Предотгрузочная проверка JINPOWER

Для заказов энергокомпаний, EPC-подрядчиков, подрядных организаций и дистрибьюторов основная задача перед отгрузкой — подтвердить соответствие поставляемой подставки утвержденной спецификации.

• Модель изделия
• Согласованные размеры по высоте
• Размер платформы
• Тип конструкции
• Состояние рамы
• Состояние платформы
• Противоскользящая поверхность
• Ножки / опорная конструкция
• Складной механизм, если предусмотрен
• Маркировка и идентификация изделия
• Упаковка
• Требуемая техническая документация

Если проект предусматривает специальные испытания на механическую нагрузку, испытания электрической прочности, инспекцию третьей стороной или прослеживаемость партии, укажите эти требования до начала производства и подтверждения заказа.

Конфигурация для OEM и проектов

JINPOWER поставляет продукцию энергокомпаниям, EPC-подрядчикам, дистрибьюторам электротехнической продукции, промышленным заказчикам и подрядчикам по техническому обслуживанию, которым требуются проектные или оптовые партии.

В зависимости от согласованной конструкции изделия можно обсудить:

• Высоту
• Размер платформы
• Многоуровневую конфигурацию
• Стационарную / складную конструкцию
• Цвет
• Предупредительную маркировку
• Серийную идентификацию
• Логотип / фирменное оформление
• Упаковку
• Проектную документацию

Как изолирующая подставка вписывается в систему электробезопасности?

Изолирующая подставка обеспечивает приподнятое рабочее положение и дополнительную изоляцию под ногами. В зависимости от выполняемой работы может потребоваться и другое оборудование.

К сопутствующей продукции JINPOWER относятся изолирующие лестницы и подставки, электротехнические изолирующие лестницы, электротехнические изолирующие резиновые ковры, средства индивидуальной защиты для электробезопасности и указатели напряжения.

Почему выбирают изолирующие подставки JINPOWER?

Разработаны для электротехнических работ

JINPOWER поставляет изолирующие лестницы, резиновые ковры, указатели напряжения, оборудование для заземления и средства индивидуальной защиты для электриков, поэтому подставку можно подобрать как часть комплексного оснащения рабочей площадки, а не рассматривать как обычную мебель.

Различные варианты конструкции

Многоуровневые, ступенчатые и складные модели позволяют подобрать решение для стационарных подстанций, работ на разной высоте и мобильного обслуживания.

Выбор с учетом условий применения

Мы рекомендуем выбирать изделие с учетом высоты и размера платформы, нагрузки, устойчивости, условий эксплуатации и требований электробезопасности, а не только по общей высоте.

Документация для B2B-проектов

Для тендеров энергокомпаний, EPC-проектов и закупок дистрибьюторов технические паспорта, чертежи, требования к испытаниям, маркировку, упаковку и другие документы для утверждения можно согласовать до подтверждения заказа.

Что указать в запросе предложения?

Часто задаваемые вопросы

Для чего предназначена электротехническая изолирующая подставка?

Она обеспечивает устойчивое приподнятое положение и дополнительную непроводящую поверхность при электромонтажных работах в таких местах, как подстанции, помещения распределительных устройств, зоны трансформаторов и промышленные электроустановки.

Совпадает ли указанная высота подставки с высотой платформы?

Не обязательно. В зависимости от конструкции указанная высота может обозначать номинальный или общий размер, а не точную высоту площадки для стояния. Перед заказом подтвердите высоту платформы и общую высоту по окончательному чертежу.

Может ли изолирующая подставка заменить изолирующую обувь или резиновый ковёр?

Нет. Подставки, обувь и изолирующие ковры выполняют разные функции в системе электробезопасности. Их сочетание зависит от оценки опасностей и порядка выполнения работ.

В чем разница между изолирующей подставкой и изолирующей лестницей?

Подставка обеспечивает устойчивую площадку для работы на небольшой высоте. Лестница предназначена для подъема и доступа к расположенным выше местам. Не используйте подставки, установленные друг на друга, вместо лестницы.

Какую подставку выбрать — стационарную или складную?

Стационарные модели удобны для постоянных подстанций и помещений распределительных устройств. Складные модели больше подходят бригадам, которым часто требуется перевозить оборудование и хранить его в автомобиле.

Как выбрать высоту подставки?

Отталкивайтесь от высоты рабочей точки оборудования и необходимого положения оператора. Не выбирайте изделие только по общей высоте.

Как выбрать грузоподъемность?

Учитывайте суммарную нагрузку от работника, инструментов и испытательного оборудования, а затем проверьте номинальную нагрузку или данные механических испытаний конкретной модели подставки.

Можно ли использовать подставку на открытом воздухе или во влажных условиях?

Пригодность необходимо подтвердить для выбранной модели и проекта. Перед использованием проверьте влажность, загрязнение поверхности, устойчивость грунта и состояние изделия. Конструкция из стеклопластика сама по себе не означает, что подставка пригодна для любых влажных условий.

Является ли EN 14183 стандартом электрической изоляции?

Нет. EN 14183 устанавливает требования к конструкции, размерам, материалам, характеристикам и испытаниям ступенек-подставок. При необходимости требования к электрической изоляции следует проверять отдельно.

Применяется ли IEC 61478 к изолирующим подставкам?

Не автоматически. IEC 61478 распространяется на определенные изолирующие лестницы для работ под напряжением. Применимые электрические требования к подставке следует определять на основе фактической конструкции изделия, спецификации проекта и подтверждающей испытательной документации.

Может ли JINPOWER изготовить подставку по индивидуальным требованиям?

Высоту, размер платформы, конструкцию, цвет, маркировку, фирменное оформление и упаковку можно согласовать с учетом выбранной модели и требований заказа.

Запросите информацию и цены на изолирующие подставки

Если вы подбираете электротехнические изолирующие подставки для подстанции, помещения распределительных устройств, трансформаторного объекта, бригады промышленного электрообслуживания или EPC-проекта, направьте JINPOWER более подробный запрос, чем просто «Нужна стеклопластиковая подставка».

Укажите требуемую высоту платформы, высоту рабочей точки оборудования, размер платформы, тип конструкции, общую требуемую нагрузку, условия эксплуатации внутри или вне помещений, требования к электрическим испытаниям, применимые стандарты, количество и необходимую документацию.

После этого JINPOWER сможет подобрать подходящую многоуровневую, ступенчатую или складную конфигурацию до подготовки предложения и утверждения проекта.
