Destaques do produto

• Plataforma de trabalho elevada e não condutiva para manutenção elétrica
• Estrutura isolante reforçada com fibra de vidro, conforme o modelo
• Configurações multinível, escalonada (alta-baixa) e dobrável
• Superfície de trabalho antiderrapante, conforme a configuração
• Adequada para subestações, salas de painéis de manobra, áreas de transformadores e painéis de controle
• Opções variadas de altura e tamanho da plataforma
• Estruturas fixas para postos de trabalho permanentes e opções dobráveis para equipes móveis
• As dimensões do projeto, a cor, as etiquetas, o logotipo e a embalagem podem ser discutidos conforme a configuração confirmada

Especificações técnicas resumidas

Referência de modelos disponíveis

Os modelos a seguir são úteis para uma seleção inicial. Como “altura do banco” pode se referir a dimensões diferentes em estruturas distintas, os valores abaixo são apresentados como referência de altura nominal. A altura final da plataforma, a altura total e as demais dimensões devem ser confirmadas no desenho aprovado antes do pedido.

A capacidade de carga, os valores dos ensaios elétricos, as dimensões externas exatas e os demais parâmetros técnicos devem ser verificados na ficha técnica e nos documentos aprovados do projeto para o modelo selecionado. Esses dados não devem ser estimados apenas com base na altura do banco.

Guia de seleção rápida

Altura da plataforma, altura total e altura de trabalho são diferentes

Este é um dos pontos mais importantes a confirmar antes de solicitar um banco isolante.

Altura da plataforma

A altura da plataforma é a altura da superfície onde o operador fica em pé. Na maioria dos projetos, esta é uma das dimensões mais úteis para selecionar um banco.

Altura total

A altura total é a altura física total do produto. Em estruturas multinível ou com armação, ela pode ser diferente da altura da plataforma onde se fica em pé.

Altura de trabalho

A altura de trabalho descreve a altura que o operador consegue alcançar confortavelmente quando está sobre a plataforma. Ela também depende da altura do trabalhador, do alcance dos braços, da postura de trabalho e da posição do equipamento elétrico.

Portanto, em vez de escrever apenas “Precisamos de um banco de 1.2 m” na sua solicitação de cotação, informe a altura do ponto de operação do equipamento e a altura desejada da plataforma. Isso torna a seleção do modelo muito mais precisa.

O que é um banco isolante elétrico?

Um banco isolante elétrico é uma plataforma de trabalho não condutiva usada quando profissionais da área elétrica precisam de uma posição elevada e estável para operação, inspeção, ensaio ou manutenção.

Ele desempenha duas funções básicas.

Primeiro, proporciona altura de trabalho adicional quando painéis de manobra, painéis de controle, gabinetes de relés, medidores ou mecanismos de operação estão acima da altura normal de trabalho em pé.

Segundo, sua estrutura isolante proporciona uma superfície não condutiva adicional sob os pés do operador, como parte do sistema mais amplo de segurança elétrica.

Por esse motivo, é mais adequado entendê-lo como:

Uma plataforma de trabalho elevada e não condutiva para trabalhos elétricos.

Por que usar um banco isolante específico?

Um banco de metal comum, uma plataforma de madeira ou um banquinho de plástico de uso geral podem proporcionar altura, mas isso não os torna automaticamente adequados para manutenção elétrica.

Uma plataforma profissional para trabalhos elétricos deve ser avaliada tanto do ponto de vista elétrico quanto mecânico:

• Material isolante
• Estabilidade da plataforma
• Superfície antiderrapante
• Carga mecânica
• Altura para permanecer em pé
• Condições ambientais
• Status da inspeção
• Requisitos de ensaio do projeto

A questão real na aquisição não é simplesmente “É feito de fibra de vidro?”. É preciso avaliar se a configuração completa do banco é adequada ao ambiente de trabalho elétrico previsto.

Um banco isolante não é um sistema completo de proteção elétrica

Um banco isolante pode proporcionar uma superfície não condutiva para ficar em pé, mas não elimina a necessidade de seguir os demais procedimentos de segurança elétrica.

Dependendo do trabalho, o sistema completo de segurança também pode exigir:

• Isolamento elétrico
• Verificação de ausência de tensão
• Aterramento temporário
• Luvas isolantes elétricas
• Botas isolantes
• Mantas isolantes de borracha para eletricidade
• EPI contra arco elétrico e riscos elétricos
• Autorização de trabalho
• Controles de distância mínima de aproximação

Portanto, o banco deve ser considerado uma camada adicional de proteção e acesso dentro do sistema de segurança elétrica, e não um meio independente de evitar choques elétricos.

Banco isolante elétrico versus banquinho comum

Um banco não deve ser aprovado automaticamente para trabalhos elétricos apenas por ser feito de plástico, madeira ou outro material não metálico.

Multinível, escalonado ou dobrável: qual estrutura é adequada para o trabalho?

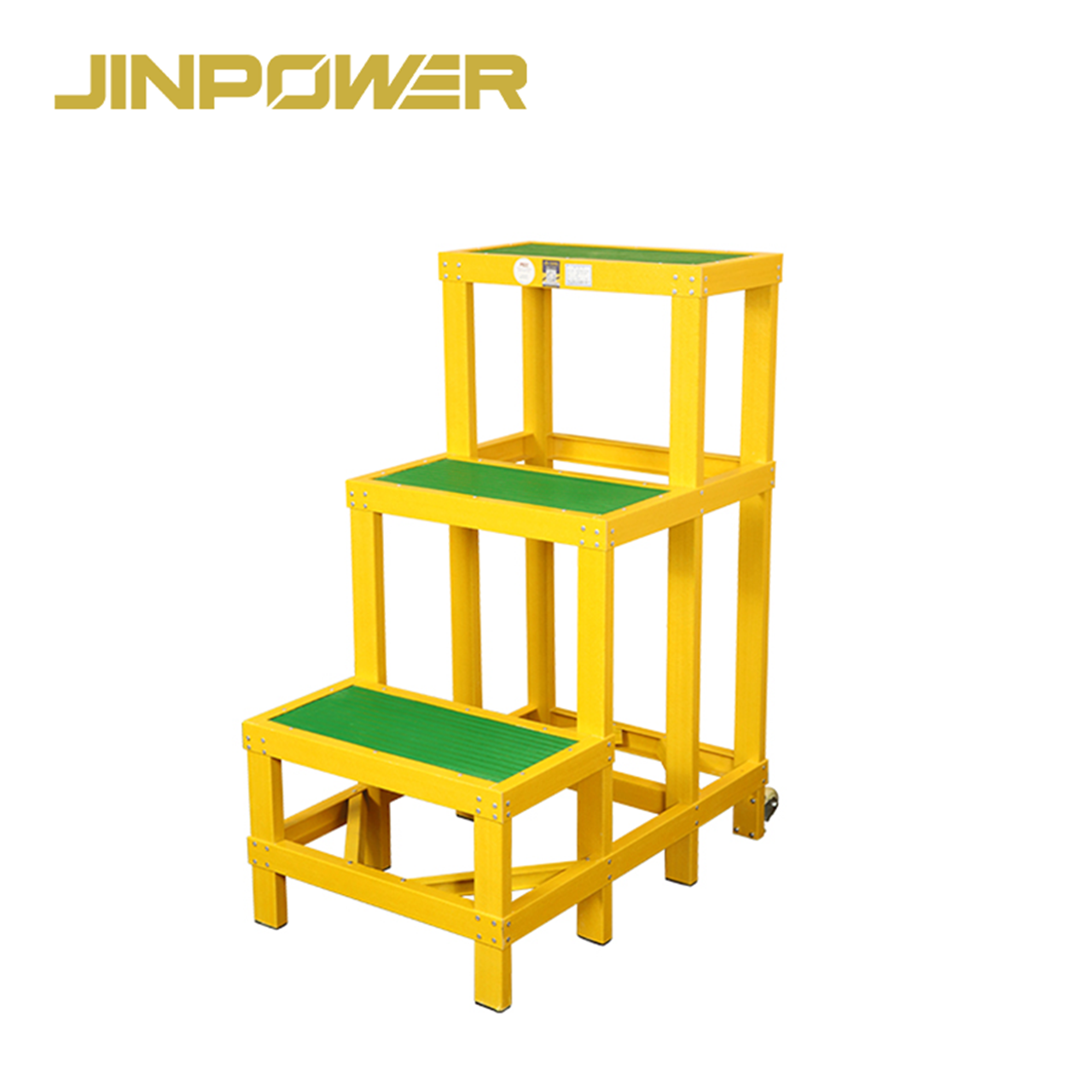

Banco isolante multinível

O modelo multinível utiliza vários degraus com uma estrutura fixa reforçada.

É útil em subestações, salas de controle e outras áreas de trabalho permanentes onde os profissionais precisam regularmente de mais de um nível para permanecer em pé.

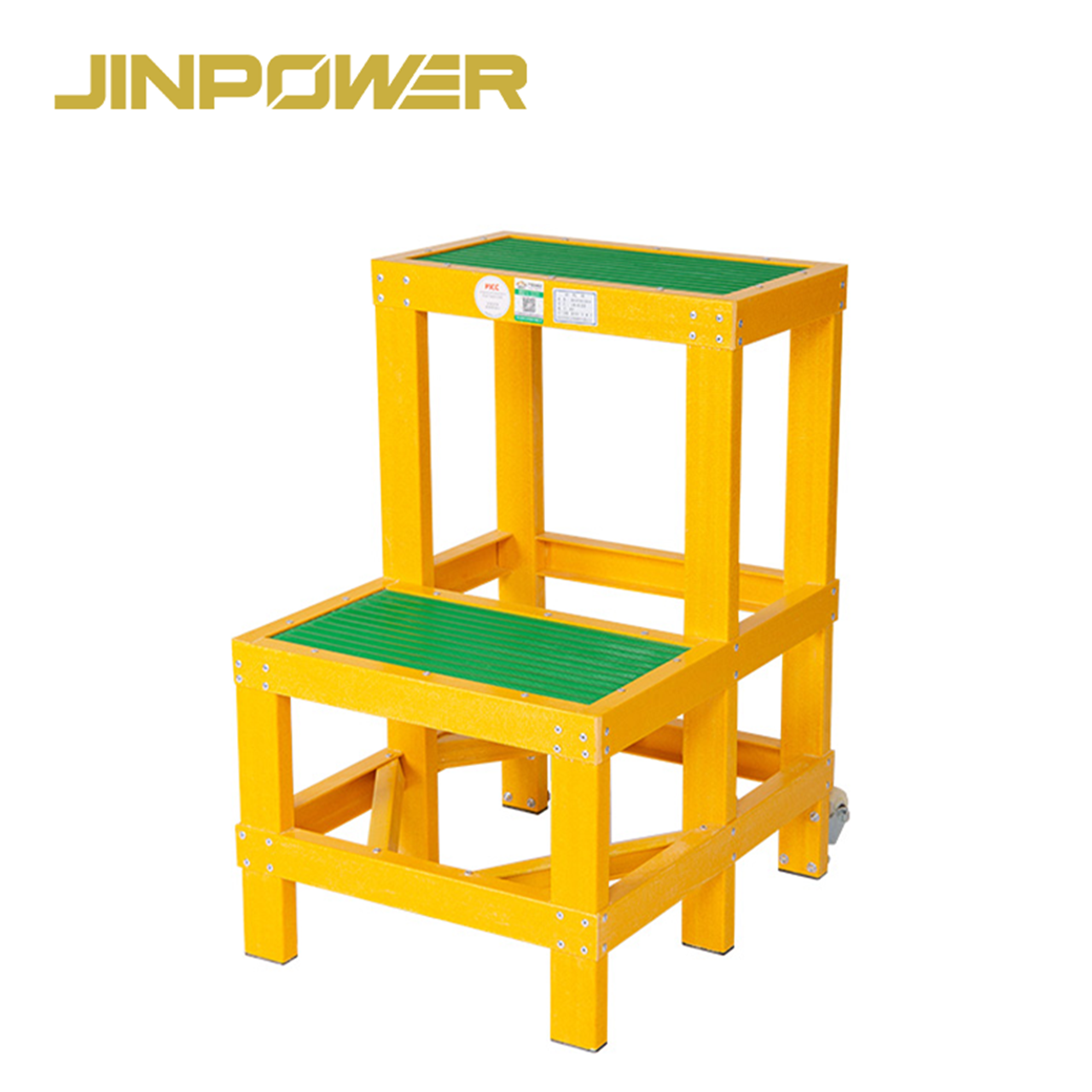

Banco isolante escalonado (alta-baixa)

O modelo escalonado (alta-baixa) oferece diferentes posições elevadas em uma única estrutura.

Pode ser prático quando disjuntores, relés, medidores ou equipamentos auxiliares de transformadores estão instalados em alturas diferentes.

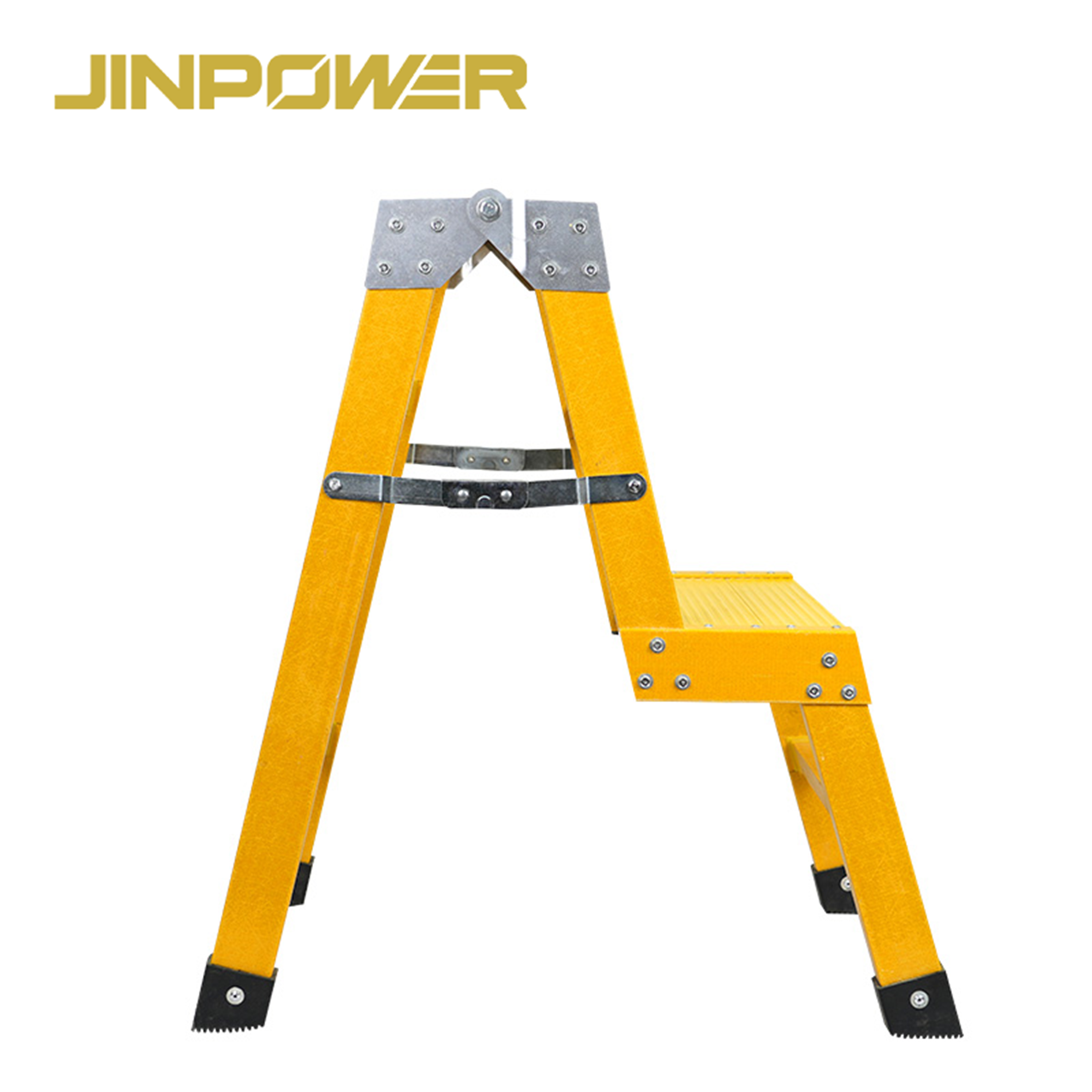

Banco isolante dobrável

A versão dobrável foi projetada para facilitar o transporte e ocupar pouco espaço quando armazenada.

É especialmente útil para equipes móveis de manutenção e veículos de serviço, mas a estrutura dobrável inclui dobradiças e componentes de travamento que devem ser verificados antes de cada utilização.

Banco isolante fixo versus dobrável

Banco isolante versus escada isolante

Ambos os produtos ajudam os profissionais da área elétrica a alcançar equipamentos acima da altura normal de trabalho em pé, mas solucionam necessidades de acesso diferentes.

Se o trabalho exige subir regularmente a uma posição mais elevada, use uma escada isolante elétrica, em vez de empilhar bancos ou colocar suportes improvisados sob a plataforma.

Banco isolante versus manta isolante elétrica

O banco resolve principalmente uma necessidade de altura de trabalho, enquanto a manta de borracha cobre principalmente a área de trabalho ao nível do piso.

Dependendo da avaliação de riscos e dos procedimentos do local, os dois produtos podem ser usados como camadas diferentes na mesma configuração de segurança elétrica.

Para isolamento ao nível do piso, consulte nossa linha de mantas isolantes de borracha para eletricidade.

Como escolher o banco isolante elétrico adequado

1. Comece pela altura necessária da plataforma

Primeiro, verifique quanto de altura adicional o operador realmente precisa para alcançar o equipamento desejado com conforto.

Não selecione o banco apenas pela altura total.

2. Verifique o tamanho da plataforma

A área onde se fica em pé deve ser adequada à postura de trabalho prevista.

Verifique se o operador precisa reposicionar os pés, virar-se ligeiramente ou transportar um detector de tensão, uma bolsa de ferramentas ou outros equipamentos de ensaio durante o trabalho.

3. Escolha entre estrutura fixa ou dobrável

Subestações fixas e salas elétricas podem priorizar rigidez e facilidade de uso diário. Equipes móveis podem dar mais importância às dimensões quando dobrado, ao transporte e ao armazenamento no veículo.

4. Confirme a carga mecânica nominal

Não calcule a carga necessária apenas com base no peso corporal do trabalhador.

A carga total de trabalho pode incluir:

• Trabalhador
• Bolsa de ferramentas
• Equipamentos de ensaio
• Ferramentas elétricas portáteis
• Outros equipamentos transportados

Solicite a carga nominal ou o resultado do ensaio mecânico do modelo específico, em vez de presumir que todos os bancos têm a mesma capacidade.

5. Verifique o ambiente de trabalho

Salas internas de painéis de manobra, subestações externas e locais de manutenção em campo podem apresentar condições de piso e ambientais muito diferentes.

Considere:

• Condição do piso
• Umidade
• Água ou lama
• Contaminação por óleo ou produtos químicos
• Exposição aos raios UV
• Superfícies irregulares

O uso de material isolante não significa que o banco possa ser usado automaticamente em água parada, sobre superfícies muito contaminadas ou em terreno instável.

6. Confirme os requisitos de ensaio elétrico

Se a concessionária, a empresa EPC ou a licitação exigir ensaio dielétrico, ensaio de resistência de isolamento ou outro ensaio elétrico, informe o método de ensaio, a tensão, a duração e os critérios de aceitação exigidos durante a etapa da solicitação de cotação.

7. Confirme a documentação necessária

Para aquisições de projetos, verifique quais documentos precisam ser aprovados antes do envio.

• Ficha técnica
• Desenho aprovado
• Relatório de ensaio mecânico
• Relatório de ensaio elétrico, quando exigido
• Marcação do produto
• Identificação do lote / número de série
• COC ou outros documentos do projeto

Por que o desempenho antiderrapante e a estabilidade são importantes

O isolamento elétrico é apenas uma parte da segurança do banco.

O trabalhador ainda pode cair se a plataforma estiver escorregadia, a estrutura se mover ou os pés não estiverem apoiados firmemente no piso.

Durante a aquisição e a inspeção, verifique:

• Superfície antiderrapante
• Rigidez da plataforma
• Estabilidade da estrutura
• Condição dos pés / apoios
• Contato com piso irregular
• Travamento do mecanismo dobrável, quando aplicável

Especialmente nos modelos dobráveis, um bom material isolante não significa automaticamente que o banco completo seja mecanicamente estável.

Principais aplicações

Painéis de manobra e painéis de controle

Disjuntores, relés, medidores e mecanismos de operação nem sempre estão posicionados a uma altura confortável para trabalhar em pé.

Um banco isolante proporciona uma plataforma de trabalho elevada e acrescenta uma superfície não condutiva sob os pés do operador.

Operações em subestações

Durante inspeções, apoio a manobras, ensaios e comissionamento, os profissionais podem precisar temporariamente de altura adicional para trabalhar junto a equipamentos elétricos.

Selecione o banco de acordo com a altura do equipamento, os requisitos da plataforma, as condições do piso e os procedimentos de segurança elétrica do local.

Áreas de transformadores

As áreas de transformadores podem incluir instrumentos, terminais e equipamentos auxiliares de controle instalados em posições elevadas.

Use uma plataforma aprovada com a altura correta, em vez de aumentar a altura com blocos, bancos adicionais ou outros suportes improvisados.

Ensaios e comissionamento

Os trabalhos de ensaio geralmente exigem uma posição corporal estável enquanto o operador manuseia um detector de tensão, cabos de ensaio ou outros instrumentos elétricos.

Para equipamentos relacionados, consulte os detectores de tensão da JINPOWER.

Manutenção elétrica industrial

Fábricas, minas, salas de serviços públicos e instalações elétricas industriais também podem precisar de uma plataforma elevada não condutiva para inspeção e manutenção.

Manutenção móvel de concessionárias

Para equipes de manutenção que se deslocam entre locais de trabalho, um banco isolante dobrável pode reduzir o espaço de armazenamento nos veículos de serviço.

Antes de usar, certifique-se de que a estrutura dobrável e o mecanismo de travamento estejam completamente encaixados e estáveis.

Como as normas devem ser analisadas?

Os requisitos mecânicos do banco e os requisitos de isolamento elétrico devem ser analisados separadamente. Uma norma não deve ser aplicada apenas porque o produto contém fibra de vidro ou é anunciado como “isolante”.

EN 14183

A EN 14183 é uma norma para bancos tipo escada que abrange aspectos como projeto, dimensões, materiais, desempenho e ensaios.

Quando a estrutura do produto se enquadra no escopo aplicável a bancos tipo escada, a EN 14183 pode ser usada como referência para requisitos mecânicos e estruturais.

A EN 14183 não deve ser descrita como uma certificação de isolamento elétrico.

IEC 61478

A IEC 61478 abrange projetos específicos de escadas isolantes usados em trabalhos em linha viva. Ela não se aplica automaticamente a todos os bancos isolantes ou plataformas de trabalho.

Para um banco isolante, os requisitos elétricos aplicáveis devem, portanto, ser confirmados com base no projeto exato do produto, na especificação do projeto e na documentação de ensaio de suporte, em vez de simplesmente declarar conformidade com a IEC 61478.

Ensaios elétricos específicos do projeto

Concessionárias e projetos EPC podem definir seus próprios requisitos para rigidez dielétrica, resistência de isolamento, carga mecânica, estabilidade e outros critérios de aceitação.

A melhor prática é informar o método de ensaio e os critérios de aceitação necessários durante a cotação, em vez de perguntar apenas: “Este banco tem certificado IEC?”.

A aceitação elétrica e mecânica deve ser verificada separadamente

O que deve ser verificado antes do uso?

Inspecione a estrutura de fibra de vidro / isolante

• Rachaduras
• Delaminação
• Arranhões profundos
• Danos por impacto
• Deformação
• Contaminação
• Umidade

Inspecione a plataforma

Verifique se há rachaduras, conexões soltas ou deformações e certifique-se de que a superfície antiderrapante não esteja coberta de óleo, lama ou outros contaminantes.

Verifique os pés e o contato com o piso

Todos os pontos de apoio devem estar íntegros, e o banco deve ficar firme sobre uma superfície sólida e estável, sem oscilações anormais.

Verifique o mecanismo dobrável

Nos modelos dobráveis, certifique-se de que as dobradiças, as travas e os mecanismos antifechamento estejam corretamente encaixados antes de o trabalhador subir na plataforma.

Verifique a etiqueta e a situação dos ensaios

Confirme se a identificação do modelo, as informações de carga exigidas e a situação da inspeção / dos ensaios do projeto estão claras e são rastreáveis.

Condições externas, úmidas e contaminadas

A fibra de vidro pode ser útil em ambientes elétricos, mas isso não significa que um banco isolante seja automaticamente adequado em todas as condições de umidade ou contaminação.

Antes de usar o banco ao ar livre ou em locais com alta umidade, verifique:

• Se a plataforma está limpa e seca
• Se há uma película de água
• Se há contaminação por lama, óleo ou produtos químicos
• Se todos os pés estão firmemente apoiados no solo
• Se a estrutura está danificada
• Se o ambiente é adequado à configuração selecionada do produto

Água parada, contaminação grave ou terreno instável podem afetar tanto as condições elétricas quanto a estabilidade mecânica. Siga os procedimentos de segurança do local sempre que essas condições estiverem presentes.

Limpeza, armazenamento e manutenção

• Mantenha as superfícies isolantes limpas e secas
• Evite produtos de limpeza ou solventes que possam danificar o material
• Evite contato prolongado com óleo e produtos químicos
• Proteja a estrutura contra impactos
• Não coloque objetos pesados sobre o banco durante o armazenamento
• Proteja as dobradiças e os mecanismos de travamento dos modelos dobráveis
• Evite exposição prolongada desnecessária aos raios UV
• Mantenha os registros de inspeção e ensaio quando exigido pelo projeto

Quando o banco isolante deve ser retirado de serviço?

Se houver qualquer dúvida sobre a integridade elétrica ou a estabilidade mecânica do banco, interrompa o uso e providencie uma inspeção.

Os motivos típicos incluem:

• Rachaduras visíveis na fibra de vidro
• Delaminação ou danos graves na superfície
• Deformação da plataforma ou conexão solta
• Deformação visível da estrutura
• Oscilação ou instabilidade anormal
• Falta de almofadas para os pés / apoios ou danos graves nesses componentes
• A trava do mecanismo dobrável não encaixa de forma confiável
• Impacto mecânico grave
• Contaminação desconhecida ou exposição à umidade
• O prazo de inspeção ou ensaio obrigatório expirou
• Falha em um ensaio elétrico ou mecânico obrigatório

Inspeções pré-embarque da JINPOWER

Para pedidos de concessionárias, empresas EPC, empreiteiras e distribuidores, o principal objetivo antes do embarque é confirmar que o banco fornecido corresponde à especificação aprovada.

• Modelo do produto
• Dimensões de altura confirmadas
• Tamanho da plataforma
• Tipo de estrutura
• Condição da estrutura
• Condição da plataforma
• Superfície antiderrapante
• Pés / estrutura de apoio
• Mecanismo dobrável, quando aplicável
• Etiqueta e identificação do produto
• Embalagem
• Documentação técnica exigida

Se o projeto exigir um ensaio específico de carga mecânica, ensaio dielétrico, inspeção por terceiros ou rastreabilidade do lote, defina esses requisitos antes da produção e da confirmação do pedido.

Configuração OEM e para projetos

A JINPOWER atende concessionárias, empresas EPC, distribuidores de materiais elétricos, compradores industriais e empreiteiras de manutenção que necessitam de quantidades para projetos ou compras em grande volume.

Dependendo da estrutura do produto confirmada, podemos discutir:

• Altura
• Tamanho da plataforma
• Configuração multinível
• Estrutura fixa / dobrável
• Cor
• Etiqueta de segurança
• Identificação de série
• Logotipo / marca
• Embalagem
• Documentação do projeto

Como um banco isolante se integra a um sistema de segurança elétrica?

O banco isolante proporciona uma posição de trabalho elevada e isolamento adicional sob os pés. Dependendo do trabalho, ainda podem ser necessários outros equipamentos.

Os produtos relacionados da JINPOWER incluem escadas e bancos isolantes, escadas isolantes elétricas, mantas isolantes de borracha para eletricidade, EPIs de segurança elétrica e detectores de tensão.

Por que escolher os bancos isolantes da JINPOWER?

Desenvolvidos para trabalhos elétricos

A JINPOWER fornece escadas isolantes, mantas de borracha, detectores de tensão, equipamentos de aterramento e EPIs elétricos, permitindo selecionar o banco como parte do local de trabalho elétrico mais amplo, em vez de tratá-lo como um móvel comum.

Várias opções de estrutura

Os modelos multinível, escalonados (alta-baixa) e dobráveis oferecem opções para subestações fixas, alturas de trabalho variáveis e manutenção móvel.

Seleção baseada na aplicação

Recomendamos selecionar o produto considerando a altura e o tamanho da plataforma, a carga, a estabilidade, o ambiente de trabalho e os requisitos elétricos, em vez de escolher apenas pela altura total.

Documentação B2B para projetos

Para licitações de concessionárias, projetos EPC e aquisições de distribuidores, fichas técnicas, desenhos, requisitos de ensaio, etiquetas, embalagens e outros documentos para aprovação podem ser confirmados antes da aprovação do pedido.

O que incluir na sua solicitação de cotação?

Perguntas frequentes

Para que serve principalmente um banco isolante elétrico?

Ele proporciona uma posição elevada e estável para ficar em pé e uma superfície não condutiva adicional para trabalhos elétricos em locais como subestações, salas de painéis de manobra, áreas de transformadores e instalações elétricas industriais.

A altura indicada do banco é igual à altura da plataforma?

Não necessariamente. Dependendo da estrutura, a altura informada pode se referir a uma dimensão nominal ou total, e não à altura exata da plataforma onde se fica em pé. Confirme a altura da plataforma e a altura total no desenho final antes de fazer o pedido.

Um banco isolante pode substituir botas isolantes ou uma manta de borracha?

Não. Bancos, botas e mantas isolantes desempenham funções diferentes em um sistema de segurança elétrica. A combinação adequada depende da avaliação de riscos e do procedimento de trabalho.

Qual é a diferença entre um banco isolante e uma escada isolante?

Um banco oferece uma plataforma estável para permanecer em pé em alturas de trabalho mais baixas. Uma escada é usada para subir e alcançar locais mais altos. Não empilhe bancos para substituir uma escada.

Devo escolher um banco fixo ou dobrável?

Os modelos fixos são práticos para subestações permanentes e salas de painéis de manobra. Os modelos dobráveis são mais convenientes para equipes que precisam transportá-los com frequência e armazená-los em veículos.

Como devo escolher a altura do banco?

Comece pela altura do ponto de operação do equipamento e pela posição necessária para o trabalhador. Não selecione o produto apenas pela altura total.

Como selecionar a capacidade de carga?

Considere a carga combinada do trabalhador, das ferramentas e dos equipamentos de ensaio e, em seguida, verifique a carga nominal ou os dados de ensaio mecânico do modelo exato do banco.

O banco pode ser usado ao ar livre ou em condições úmidas?

A adequação deve ser confirmada para o modelo selecionado e o projeto. Verifique a umidade, a contaminação da superfície, a estabilidade do terreno e as condições do produto antes do uso. A estrutura de fibra de vidro, por si só, não significa que o banco seja adequado a todos os ambientes úmidos.

A EN 14183 é uma norma de isolamento elétrico?

Não. A EN 14183 trata do projeto, das dimensões, dos materiais, do desempenho e dos ensaios de bancos tipo escada. Os requisitos de isolamento elétrico devem ser verificados separadamente, quando aplicáveis.

A IEC 61478 se aplica a bancos isolantes?

Não automaticamente. A IEC 61478 abrange escadas isolantes especificadas para trabalhos em linha viva. Os requisitos elétricos aplicáveis a um banco devem ser determinados com base no projeto real do produto, na especificação do projeto e na documentação de ensaio de suporte.

A JINPOWER pode personalizar o banco?

A altura, o tamanho da plataforma, a estrutura, a cor, a rotulagem, a marca e a embalagem podem ser discutidos conforme o modelo selecionado e os requisitos do pedido.

Solicite informações e preços de bancos isolantes

Se estiver procurando bancos isolantes elétricos para uma subestação, sala de painéis de manobra, instalação de transformadores, equipe de manutenção elétrica industrial ou projeto EPC, envie à JINPOWER mais informações do que apenas “Preciso de um banco de fibra de vidro”.

Informe a altura necessária da plataforma, a altura de operação do equipamento, o tamanho da plataforma, o tipo de estrutura, o requisito de carga total, se o ambiente é interno ou externo, os requisitos de ensaio elétrico, as normas aplicáveis, a quantidade e a documentação necessária.

Assim, a JINPOWER poderá confirmar uma configuração multinível, escalonada (alta-baixa) ou dobrável adequada antes da cotação e da aprovação do projeto.
