製品の特長

• 特定の電気用途に対応する抵抗放電機能
• 放電開始時の電流を制限するよう設計された内蔵抵抗素子
• 電気接点ヘッド付き絶縁操作棒
• 選択した構成に応じた接地リード線およびクランプ
• 特定のコンデンサバンク、高圧ケーブル、GIS、開閉装置および試験用途に適合
• 抵抗値および電気定格は、該当するモデル仕様に基づき確認
• プロジェクト要件に応じて、棒の長さ、接地リード線の長さ、接続構成を検討可能
• 大量購入前に、技術仕様および該当する検査書類を確認可能

主な技術仕様

以下の表には、技術確認および調達に関する主なパラメータを記載しています。正確な電気定格および寸法は、選択したモデルの承認済みデータシートおよび図面に基づき確認してください。

正確な見積もりのため、機器の種類、定格電圧、指定がある場合は必要な抵抗値、棒の長さ、接地リード線の長さ、数量、および該当するプロジェクト要件をご提示ください。可能であれば、必要な放電能力を確認するため、機器の静電容量または蓄積エネルギーに関する情報もご提供ください。

抵抗放電の仕組み

容量性要素を含む電気機器は、電源を遮断した後も蓄積エネルギーを保持している場合があります。コンデンサバンク、高圧ケーブル、および一部の電気試験構成でこのような状態が発生することがあります。

抵抗放電棒は、所定の放電経路に抵抗素子を使用します。工具が適切に選定され、正しく使用されると、抵抗によって電気的条件に応じて電流が制限され、残留電荷を制御された状態で低減できます。

1. 指定された機器接点への接触

接点ヘッドは、放電対象機器との所定の電気的接続部となります。その設計は、指定された接点および承認済みの用途に適合している必要があります。

棒は、該当する電気安全手順に従ってのみ使用してください。放電操作の前に、製品の適合性、機器の隔離、および必要な電圧確認を確立する必要があります。

2. 抵抗素子による電流制限

所定の放電経路が確立されると、抵抗素子が放電開始時の電流を制限します。これにより、機器に相当量の蓄積エネルギーが残っている場合に、低抵抗で無制御に接続したときに発生する急激な電流を回避しやすくなります。

実際の電流は、初期電圧、抵抗値、および回路条件によって異なります。また、抵抗器は、想定される用途に伴うエネルギーに対応できる必要があります。

3. 蓄積電気エネルギーの放出

機器の放電が進むにつれて、蓄積エネルギーは減少します。放電速度は、機器の特性、抵抗値、および放電構成によって異なります。

製品名や定格電圧だけから特定の放電時間を想定しないでください。必要な放電条件は、機器メーカーの指示、エンジニアリング要件、および承認済みの現場手順に基づいて決定する必要があります。

4. 確認およびその後の安全対策

抵抗放電操作が完了しただけでは、機器に触れたり作業したりしても安全であることは証明されません。必要な確認、追加の放電措置、または一時的な保護接地は、該当する手順に従って実施してください。

抵抗放電棒は、指定された放電機能を目的としています。完全な可搬式接地・短絡装置の代替品として、自動的に扱わないでください。

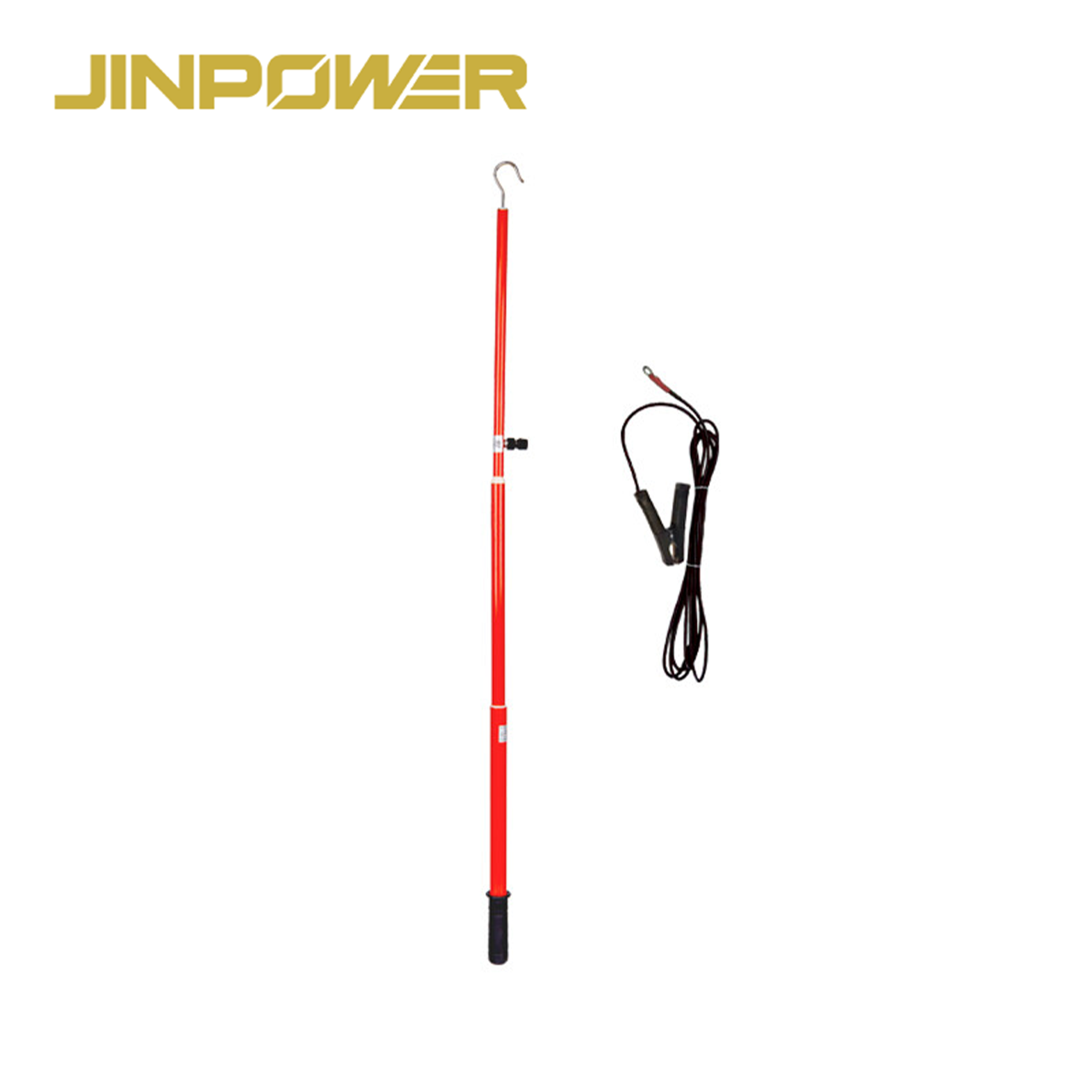

抵抗放電棒の主な構成部品

製品構成には、所定の抵抗放電機能に必要な部品が含まれます。実際の部品設計および寸法は、選択したモデルの技術図面に基づき確認してください。

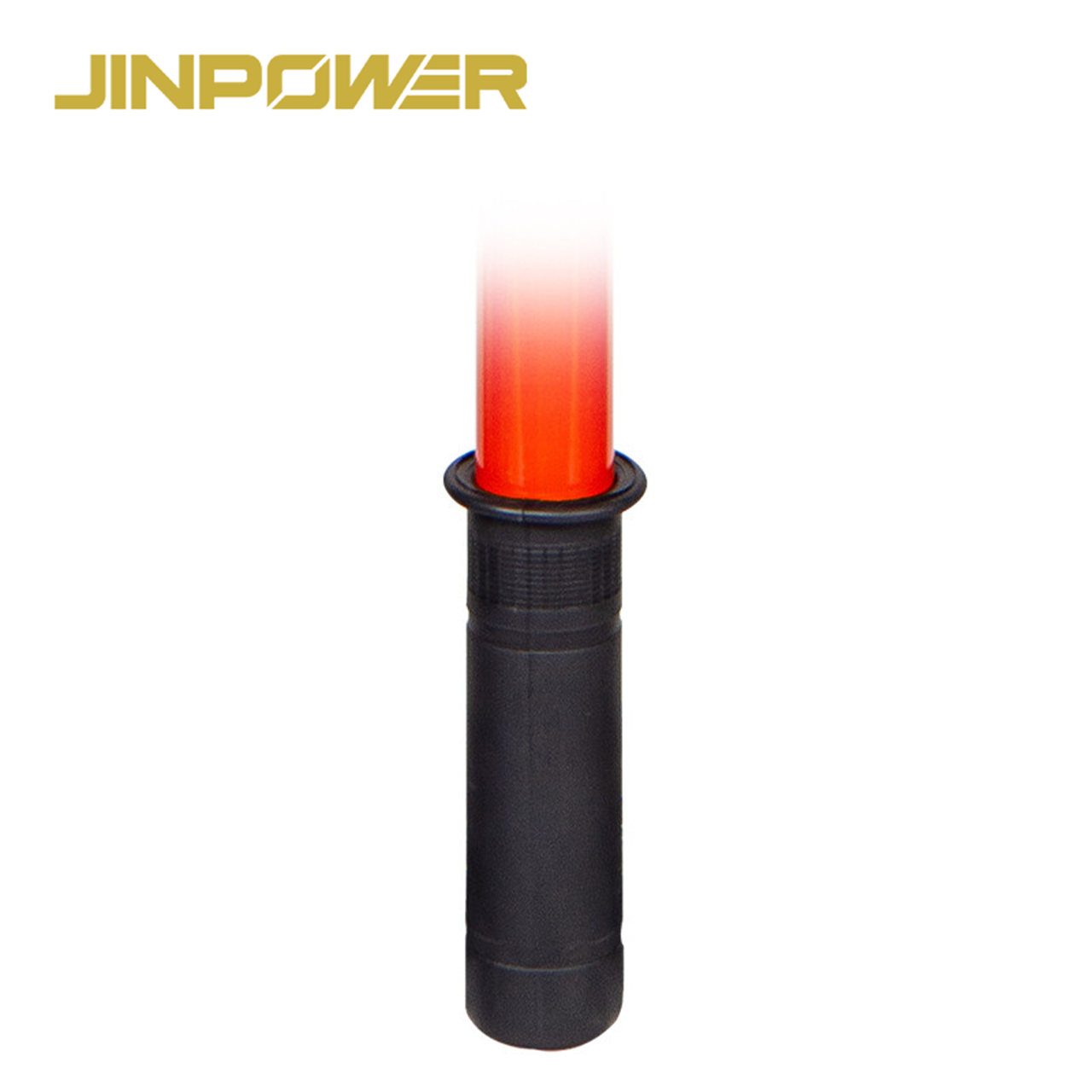

絶縁棒

絶縁棒は、接点ヘッドを所定の位置に配置するための操作部であり、作業者と電気接点との間に必要な距離を保ちます。

棒の長さおよび有効絶縁長は、機器、作業方法、および該当する電気安全要件に応じて選定してください。棒の全長だけでは、製品の絶縁定格は判断できません。

接点ヘッド

接点ヘッドは、指定された機器接点との電気的接続部となります。その形状および寸法は、想定される接続構成に適合している必要があります。

プロジェクト固有の機器については、入手可能な場合、接続図面またはインターフェース寸法をご提示ください。これにより、生産または注文承認前に適合性を確認しやすくなります。

抵抗素子

抵抗素子は、抵抗放電棒を単純な直接放電工具と区別する重要な部品です。電気的特性および機器の条件に応じて、放電電流を制限します。

抵抗値、公差、およびエネルギー対応能力は、総合的に評価する必要があります。抵抗値が適切でも、エネルギー定格または放電能力が用途に合わなければ、その抵抗器は適さない場合があります。

接地リード線

接地リード線は、構成された放電回路の一部として、指定された接地点への導電接続を提供します。

リード線の長さ、導体仕様、および接続部の詳細は、選択した製品と想定用途に適合している必要があります。ケーブル長のカスタマイズは、該当する電気要件と併せて確認してください。

接地クランプ

接地クランプは、リード線を指定された接地点に接続します。寸法および接続方法は、想定されるインターフェースに適合している必要があります。

プロジェクトで特定の接地端子または接続構成を使用する場合は、問い合わせ時に関連する寸法または図面をご提示ください。

抵抗放電棒の主な用途

コンデンサバンク

コンデンサバンクは、切り離した後も蓄積電気エネルギーを保持する場合があります。保守作業またはその他の承認済み作業を開始する前に、適切な抵抗放電構成が必要となることがあります。

選定にあたっては、初期電圧、静電容量、蓄積エネルギー、必要な放電条件、および抵抗器のエネルギー対応能力を考慮してください。一般的な製品説明だけでは、特定のコンデンサバンクへの適合性を判断できません。

高圧ケーブル

高圧ケーブルは、隔離後も容量性電荷を保持する場合があります。適切な放電方法は、ケーブルシステム、電気的特性、接続点、および承認済みの保守手順によって異なります。

放電棒を選定する前に、ケーブル電圧、関連する蓄積エネルギー条件、および必要な放電構成について、担当のエンジニアリングチームに確認してください。

GISおよび開閉装置

特定のガス絶縁開閉装置（GIS）および従来型の開閉装置では、保守または試験中に残留電荷の管理が必要となる場合があります。

機器メーカーがその用途を許可し、適切な接続点を指定している場合に限り、本製品を使用してください。機器構成および承認済み手順に基づき、適合性を確認する必要があります。

高電圧試験装置

一部の高電圧試験装置および接続された試験対象物は、試験後も電気エネルギーを保持する場合があります。適切な抵抗放電工具が、承認済みのエネルギー放出手順の一部となることがあります。

必要な抵抗値、エネルギー対応能力、および接続構成は、試験対象物および関連する電気的条件に適合している必要があります。

変電所の保守

変電所の保守手順では、隔離後も残留電気エネルギーを保持する機器を扱う場合があります。製品の定格および接続設計が要件を満たす特定の用途では、抵抗放電棒が適することがあります。

変電所のあらゆる用途に1つのモデルが適合すると想定せず、調達前に具体的な機器の種類と放電要件を特定してください。

抵抗放電棒と抵抗・直接放電棒の比較

JINPOWERでは、抵抗放電棒と抵抗・直接放電棒の両方を取り扱っています。関連性のある製品ですが、機能要件が異なるため、個別に仕様を指定してください。

どちらの製品も、あらゆる高電圧用途に自動的に適合するものではありません。適切な選択は、機器、蓄積エネルギー条件、必要な放電方法、および承認済みの操作手順によって異なります。

プロジェクトで抵抗放電機能と直接放電機能の両方が必要な場合は、当社の抵抗・直接放電棒をご覧ください。

適切な抵抗放電棒の選び方

1. 機器電圧を確認する

まず、機器の定格電圧と実際の使用条件を特定してください。関連する場合は、用途がAC、DC、または特定の高電圧試験構成のいずれに該当するかを指定してください。

選定する製品は、適切な電気定格および絶縁構成を備えている必要があります。棒の長さや外観だけで適合性を判断しないでください。

2. 機器の種類を特定する

コンデンサバンク、高圧ケーブル、GIS、開閉装置、試験装置、またはその他のどの用途で棒を使用するかを指定してください。

定格電圧が同程度でも、機器によって保持するエネルギー量は異なります。機器の種類は、選定に必要な技術情報を判断するうえで役立ちます。

3. 必要な抵抗値を確認する

プロジェクトで抵抗値または公差が指定されている場合は、RFQに記載してください。値が未確定の場合は、技術確認のため、機器の特性および該当するエンジニアリング要件をご提示ください。

抵抗値を単独で選定してはなりません。初期電圧、放電電流、蓄積エネルギー、および抵抗器のエネルギー対応能力と併せて評価する必要があります。

4. 蓄積エネルギーと放電能力を確認する

容量性要素を含む機器では、必要な放電能力を判断するうえで蓄積エネルギーが重要な要素となります。

入手可能な場合は、静電容量、初期電圧、蓄積エネルギーデータ、および必要な放電条件をご提示ください。これらの情報は、選定した抵抗素子が用途に適切かどうかの判断に役立ちます。

5. 棒および絶縁部の長さを確認する

必要な棒の全長および有効絶縁長を指定してください。寸法は、機器のアクセス位置および該当する操作要件に適合している必要があります。

プロジェクトで特定の寸法が指定されている場合は、確認用に関連する図面または技術仕様をご提示ください。

6. 接地リード線およびクランプを適合させる

必要な接地リード線の長さ、導体仕様、およびクランプ接続を確認してください。接続構成全体が、対象機器および接地点に適合している必要があります。

標準外のインターフェースの場合は、発注前の適合性の問題を軽減するため、問い合わせ時に接続寸法または図面をご提示ください。

7. 試験および書類の要件を確認する

大量購入前に、必要な技術データシート、図面、抵抗値の確認記録、該当する絶縁試験書類、およびプロジェクト固有のその他の検査記録を特定してください。

すべての製品構成に同じ試験項目が含まれると想定せず、実際に選定したモデルで利用可能な書類を確認してください。

試験および品質確認

電気保守用工具では、品質確認において、製品構成と想定用途に関連する技術要件を確認する必要があります。外観だけでは電気的な適合性を判断できません。

選定したモデルおよび合意した検査計画に応じて、以下の項目が製品の受入確認に関連する場合があります。

電気仕様の確認

• 承認済み仕様に対する抵抗値および公差
• 該当する電圧および電気用途の要件
• 抵抗器のエネルギー対応能力および指定された放電能力
• 承認済み設計と納入構成の整合性
• 必要に応じて、該当する電気性能記録

機械的および寸法の確認

• 棒の全長および有効絶縁部
• 接点ヘッドの寸法および接続構成
• 接地リード線の長さおよび指定導体の詳細
• 接地クランプの種類および接続適合性
• 表面状態および目視できる機械的損傷
• 製品識別および必要な表示

絶縁および電気試験書類

製品仕様またはプロジェクトで必要な場合は、該当する絶縁試験、抵抗測定、およびその他の電気性能確認についてご確認ください。試験方法および合格基準は、実際の製品と想定用途に対応している必要があります。

基本的な抵抗測定または目視検査だけでは、高電圧放電工具の電気的な適合性全体を確認できません。

技術書類

注文内容に応じて、関連書類には技術データシート、承認済み図面、抵抗値の確認記録、該当する絶縁試験記録、およびその他の合意済み検査書類が含まれる場合があります。

電力会社またはEPCプロジェクトで特定の規格や第三者検証が必要な場合は、注文確定前にその要件を明記し、適用性と書類を確認できるようにしてください。

抵抗放電用途に関する安全要件

抵抗放電棒は、訓練を受けた権限のある電気作業者が使用することを目的としています。製品の選定および操作は、機器メーカーの指示、該当する電気安全要件、および承認済みの現場手順に従ってください。

隔離および電圧確認

電源を切り離しただけでは、機器が安全であることは証明されません。該当する作業を開始する前に、承認済み手順と適切な機器を用いて、必要な隔離および電圧確認を完了してください。

電圧検出が必要な場合は、関連する電気安全機器として当社の高電圧検知器シリーズをご覧ください。

蓄積エネルギーおよび放電条件

機器は隔離後も電気エネルギーを保持している場合があります。必要な放電方法は、実際の機器特性および承認済み手順を考慮する必要があります。

一定の待機時間や抵抗素子の存在だけで、蓄積エネルギーがすべて放出されたと判断しないでください。必要な確認およびその後の安全対策は、該当する指示に従って実施してください。

放電と保護接地は異なる機能

抵抗放電工具は、指定された抵抗経路を通じて残留電気エネルギーを放出します。一時的な保護接地および短絡装置は別の機能を担い、それぞれの電気定格および想定用途に基づいて選定する必要があります。

抵抗放電棒を、定格を備えた可搬式接地・短絡セットの代替品として自動的に扱わないでください。

関連する接地・電気安全製品

プロジェクト要件に応じて、関連する接地機器、または機能構成の異なる放電棒が必要となる場合があります。

• 抵抗・直接放電棒 — 選択した構成で抵抗放電機能と直接放電機能の両方が必要なプロジェクト向け。
• 接地ケーブル — 指定された接地ケーブルまたはケーブル部品が必要なプロジェクト向け。
• 可搬式接地・短絡セット — 指定された一時的な保護接地および短絡用途向け。
• 高電圧検知器 — 承認済みの電気安全手順の一環として電圧を確認するための製品。

RFQに記載いただきたい情報

問い合わせ時に技術情報を漏れなくご提供いただくことで、仕様の不足、見積もりの修正、および製品の適合性に関する問題を軽減できます。

プロジェクトで既存の放電工具仕様書または接続図面がある場合は、問い合わせ時に添付してください。技術チームが必要な構成をより正確に確認できます。

よくある質問

抵抗放電棒とは何ですか？

抵抗放電棒は、抵抗素子を用いて電流を制限しながら、指定された機器から残留電荷を放出する電気放電工具です。適合性は、機器の特性、製品定格、および承認済みの操作手順によって異なります。

放電棒に抵抗素子を使用する理由は何ですか？

抵抗素子は、電気的条件に応じて放電開始時の電流を制限します。これにより、機器に蓄積エネルギーが残っている状態での、無制御な直接放電に伴うリスクを軽減しやすくなります。

抵抗放電棒はどのような機器に使用できますか？

主な用途には、コンデンサバンク、高圧ケーブル、GIS、開閉装置、変電所、および高電圧試験装置があります。選定したモデルが特定の機器および放電要件に適合することを確認してください。

適切な抵抗値はどのように選べばよいですか？

抵抗値の選定は、機器電圧、蓄積エネルギー、必要な放電条件、および抵抗器のエネルギー対応能力によって異なります。電圧だけから抵抗値を選ばず、承認済みの機器仕様またはエンジニアリング要件に従ってください。

棒に共通の電圧定格はありますか？

いいえ。適用される電圧および絶縁構成は、選択したモデルとその技術資料によって異なります。特定の用途で使用する前に定格を確認してください。

抵抗放電棒と抵抗・直接放電棒の違いは何ですか？

抵抗放電棒は、指定された抵抗放電機能を備えています。抵抗・直接放電棒は、抵抗放電に加えて直接放電機能も備えています。必要な用途および承認済みの機器手順に応じて選択してください。

抵抗放電棒は可搬式接地セットの代わりになりますか？

必ずしもそうではありません。放電棒は指定された放電機能を目的とし、可搬式接地セットは定められた一時的な保護接地および短絡作業向けに設計されています。必要な機器は、承認済みの安全手順に基づいて決定してください。

棒の長さと接地リード線の長さはカスタマイズできますか？

棒および接地リード線の要件は、利用可能な製品構成に応じて検討できます。絶縁、抵抗、または電気性能に影響する変更については、技術的な確認が必要です。

大量購入前にどの書類を請求すべきですか？

プロジェクトに応じて、技術データシート、承認済み図面、抵抗値の確認記録、該当する絶縁試験記録、およびその他の合意済み検査書類をご請求ください。実際の製品モデルで利用できる書類を確認してください。

見積もりにはどのような情報が必要ですか？

機器の種類、定格電圧、指定がある場合は必要な抵抗値、棒の長さ、接地リード線の長さ、数量、およびプロジェクト要件をご提示ください。入手可能な場合は、蓄積エネルギー情報や接続図面も有用です。

抵抗放電棒の詳細・価格についてお問い合わせください

コンデンサバンク、高圧ケーブルシステム、開閉装置、変電所、または電気試験用途向けに抵抗放電棒を調達される場合は、技術要件をJINPOWERまでお送りください。

機器電圧、機器の種類、指定がある場合は必要な抵抗値、棒の長さ、接地リード線の長さ、数量、および該当するプロジェクト要件をご提示ください。入手可能な場合は、機器の静電容量、蓄積エネルギー情報、および接続図面もご提供ください。

JINPOWERは、ご要望の構成を利用可能な製品資料に照らして確認し、見積もりおよび注文確定前に必要な情報を明確にできます。
