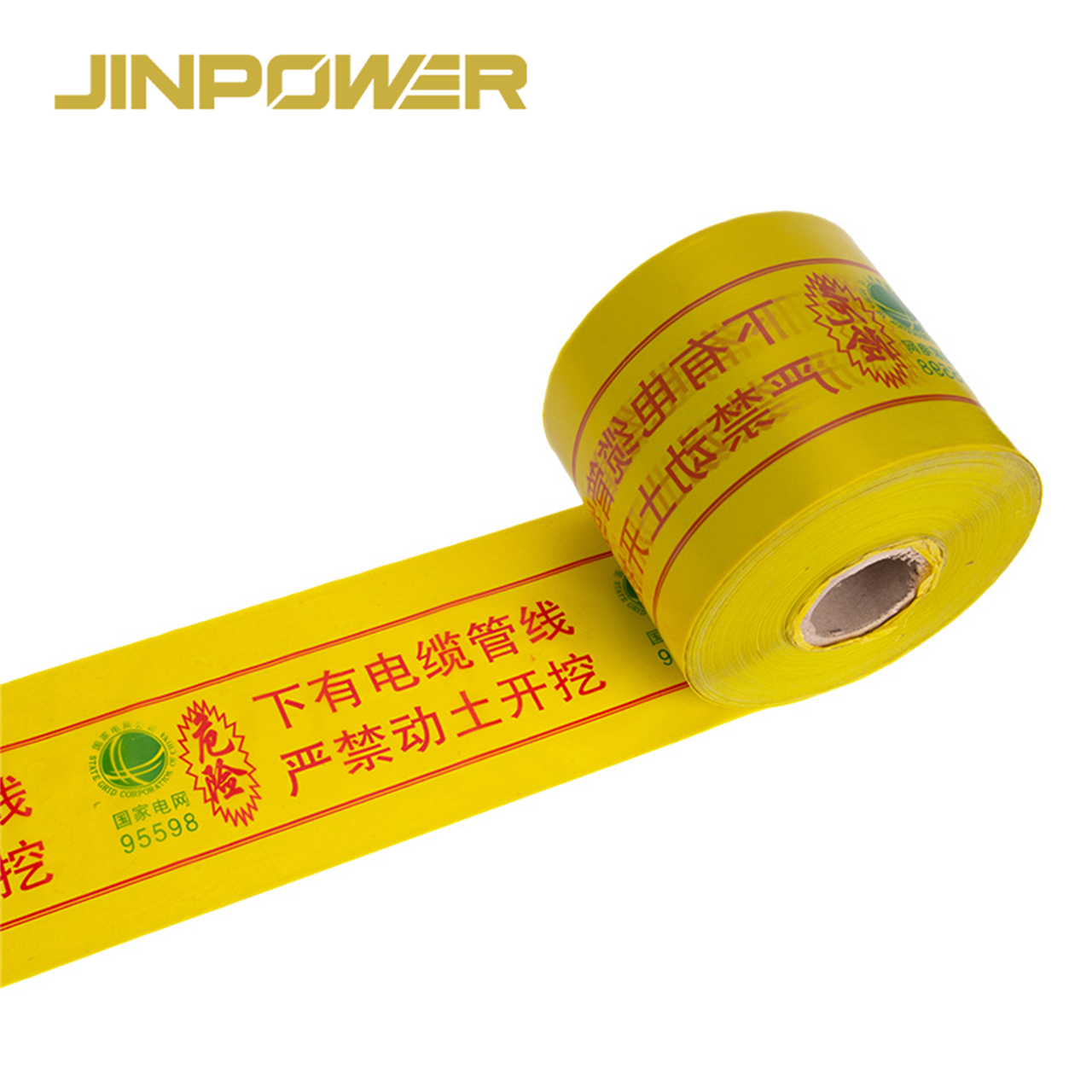

Principais características do produto

• Fita de advertência subterrânea de PE para identificação de cabos enterrados e serviços públicos
• Largura disponível: 10–120cm
• Opções de espessura: 12mil e 15mil
• 500m por rolo
• Configurações detectáveis e não detectáveis
• Versão detectável disponível com elemento metálico incorporado
• Largura, comprimento e texto de advertência personalizados conforme os requisitos do projeto
• Adequada para cabos de energia, dutos de cabos, linhas de telecomunicações e outros serviços enterrados
• Projetada como uma camada de advertência visual antecipada antes que a escavação alcance a infraestrutura subterrânea

Especificações técnicas resumidas

Detectável ou não detectável: qual opção você precisa?

Essa costuma ser a primeira decisão de seleção após definir o tamanho e a espessura.

Uma fita detectável não é simplesmente uma versão “mais resistente” da fita de advertência padrão. Sua principal diferença é a função adicional de localização.

Se o edital ou a especificação da concessionária exigir a detecção futura do trajeto, informe-nos na etapa de solicitação de cotação (RFQ) para que a configuração correta possa ser confirmada antes da produção.

Guia rápido de seleção

O que é fita de advertência subterrânea?

A fita de advertência subterrânea é uma camada visual de advertência enterrada acima de um cabo, conduíte, tubulação ou trajeto de serviços públicos subterrâneo.

A ideia é simples: se o terreno for escavado posteriormente, o trabalhador deve encontrar a fita de advertência antes de chegar ao cabo ou serviço subterrâneo.

Isso alerta antecipadamente a equipe de escavação de que há um serviço enterrado nas proximidades e que o trabalho deve prosseguir de acordo com os procedimentos do projeto para serviços subterrâneos e escavação.

Ao contrário da Barreira de segurança retrátil magnética ou do Carretel de fita de advertência em caixa, este produto não foi projetado para criar uma delimitação temporária acima do solo.

Ele é instalado no subsolo e permanece junto ao trajeto enterrado como advertência para futuras escavações.

Como a fita de advertência subterrânea fornece um alerta antecipado?

Imagine um cabo de energia enterrado ao longo de um corredor de serviços públicos.

Em vez de deixar apenas solo entre a superfície e o cabo, instala-se uma fita de advertência claramente identificada acima do trajeto do cabo, na posição definida pelo projeto.

Se a área for escavada anos depois, a equipe de escavação encontrará primeiro a fita de advertência.

A mensagem impressa pode comunicar imediatamente informações como:

• Cabo elétrico enterrado abaixo
• Trajeto de cabo de alta tensão
• Linha de serviços públicos subterrânea
• Cabo de telecomunicações
• Outro serviço enterrado específico do projeto

Essa simples camada de advertência é especialmente útil em projetos nos quais os trajetos subterrâneos podem permanecer em serviço por muitos anos e as futuras equipes de manutenção talvez não conheçam a instalação original.

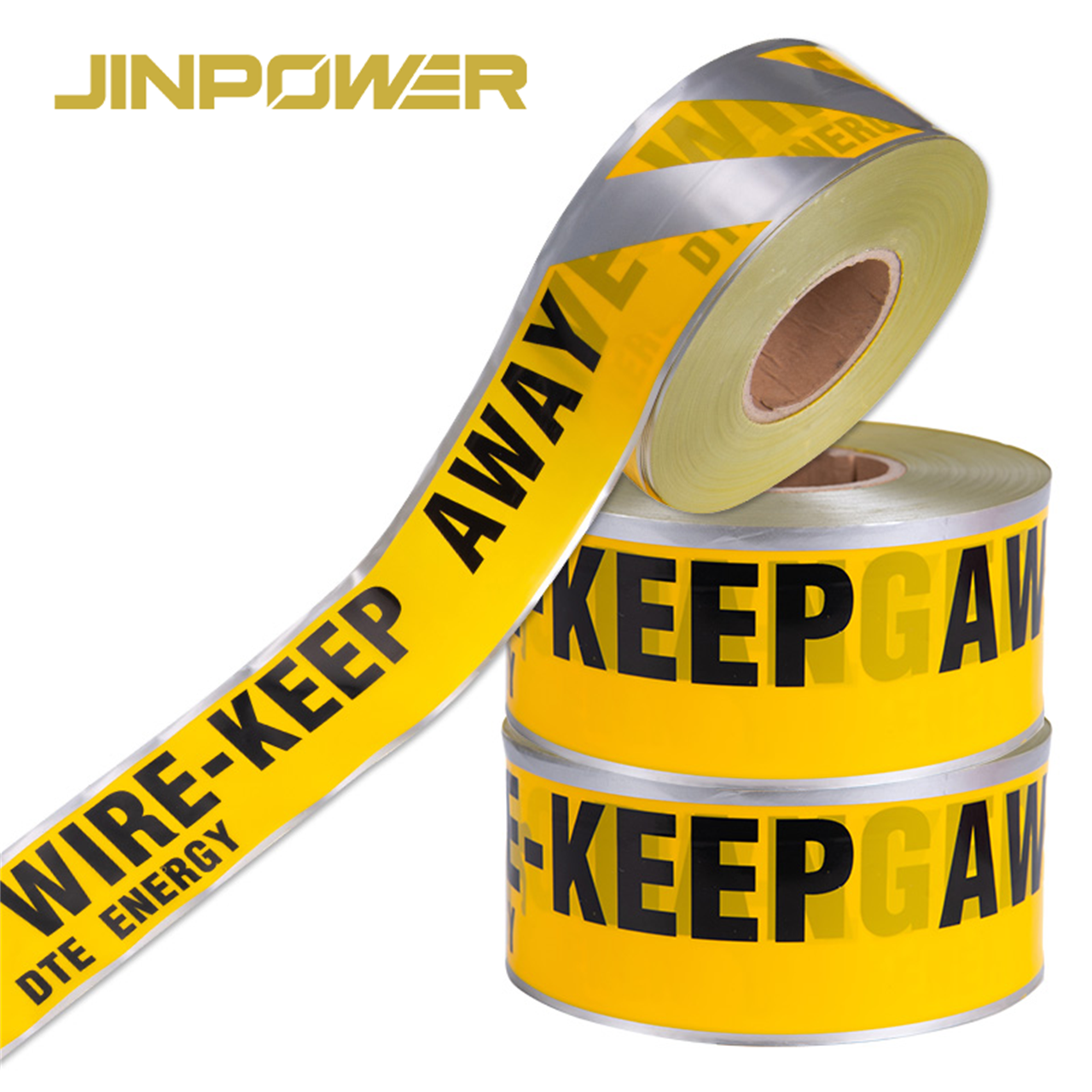

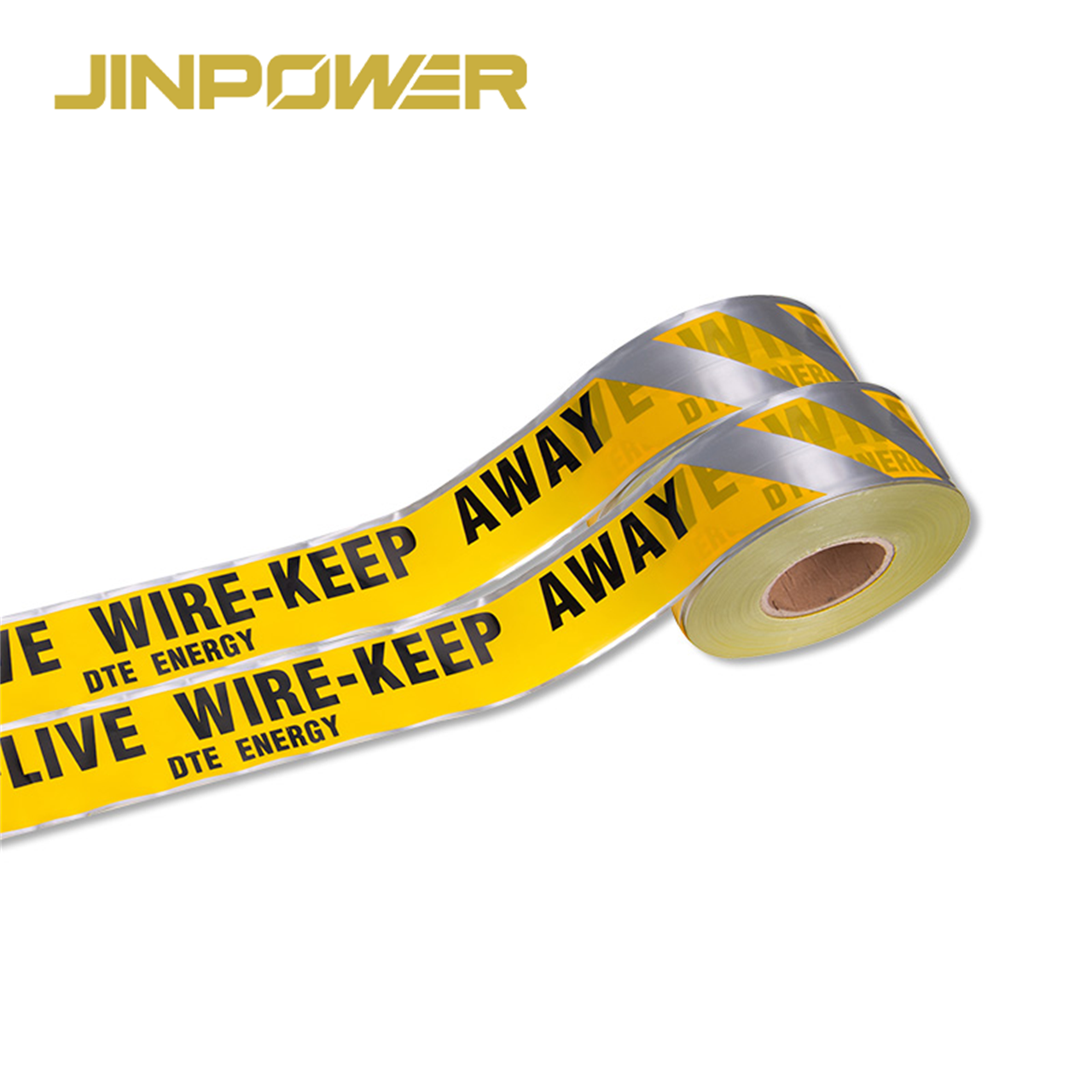

Como funciona a fita de advertência subterrânea detectável?

A versão detectável incorpora um elemento metálico à fita de advertência.

Isso permite que o trajeto instalado seja localizado a partir da superfície, quando se utiliza equipamento de localização adequado e o método de localização definido pelo projeto.

Isso pode ser especialmente útil quando:

• É necessário localizar novamente o trajeto enterrado antes da escavação
• É difícil localizar diretamente o próprio cabo ou tubulação
• A especificação do projeto exige uma camada de advertência detectável
• As futuras equipes de manutenção precisam de uma forma adicional de rastrear o trajeto subterrâneo

A estrutura metálica exata deve ser confirmada para a configuração de produto selecionada. A distância de detecção, as configurações do localizador e outros parâmetros de desempenho de localização não devem ser presumidos, a menos que estejam definidos na especificação aprovada do projeto ou na documentação do produto.

Estrutura principal do produto

Camada de advertência de PE

O PE forma o corpo principal da fita de advertência.

Para uso subterrâneo, o material deve ser prático de manusear em rolos longos e adequado a um ambiente enterrado, no qual se espera contato com umidade e solo.

No entanto, para compras de projetos, o nome do material, por si só, não é suficiente. A largura, a espessura, a mensagem de advertência e a exigência de detectabilidade devem ser avaliadas em conjunto.

Elemento metálico detectável

A configuração detectável inclui um elemento metálico integrado à fita de advertência.

Sua finalidade é permitir a localização futura do trajeto. A construção detectável exata depende da configuração de produto selecionada e deve ser confirmada antes do pedido.

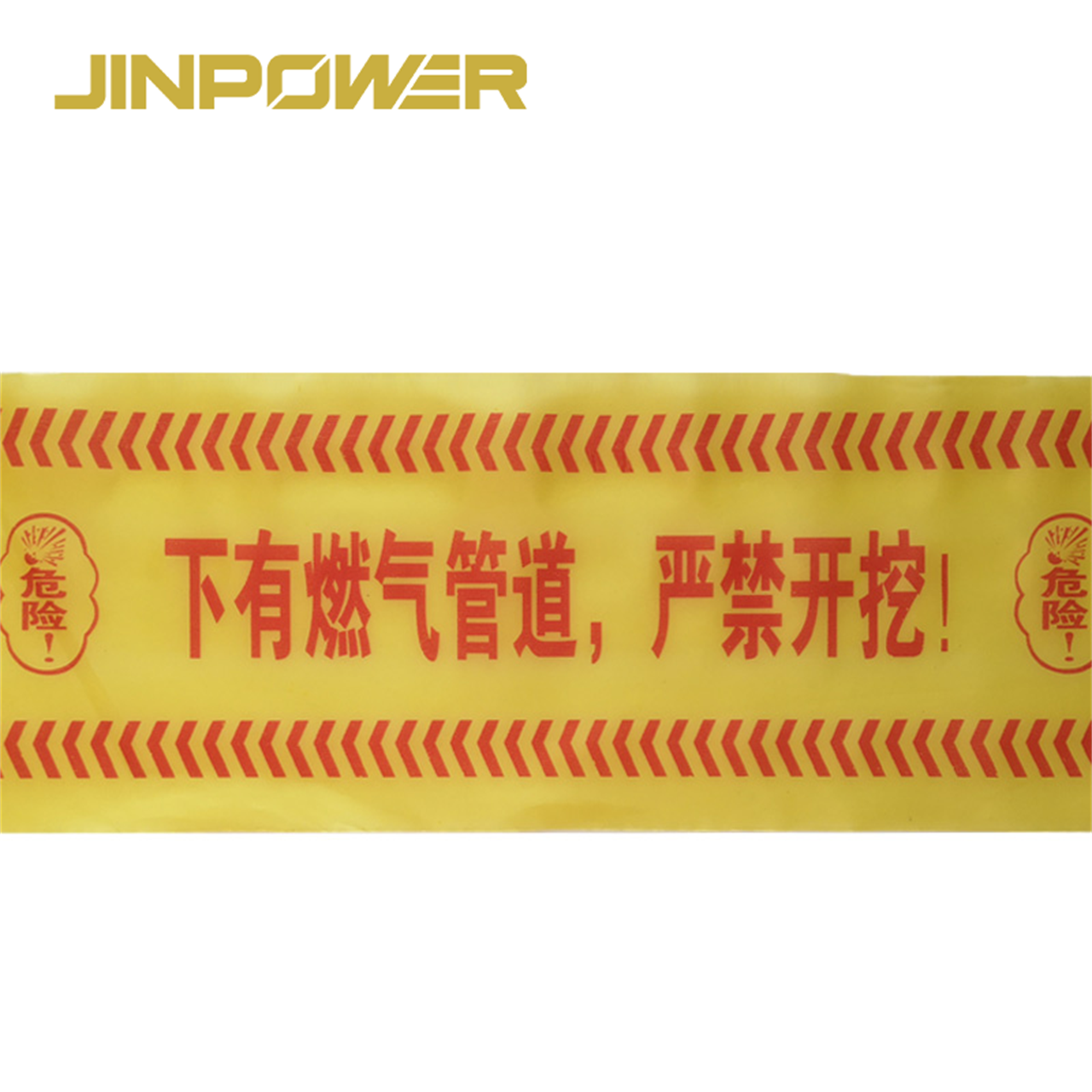

Mensagem de advertência impressa

A mensagem de advertência impressa informa aos futuros trabalhadores que tipo de infraestrutura enterrada está abaixo.

Por exemplo, um projeto elétrico pode exigir textos como:

• ATENÇÃO: CABO ELÉTRICO ENTERRADO ABAIXO
• ADVERTÊNCIA: LINHA ELÉTRICA ABAIXO
• CABO DE ALTA TENSÃO ENTERRADO

O texto efetivo deve seguir os requisitos do projeto, da concessionária ou locais, em vez de simplesmente usar uma mensagem genérica para todos os mercados.

12mil ou 15mil: qual espessura escolher?

A fita de advertência subterrânea JINPOWER está disponível nas espessuras de 12mil e 15mil.

O importante é não presumir que uma fita mais espessa seja automaticamente “melhor” para todos os projetos.

A espessura adequada deve seguir:

• Especificação do projeto
• Requisito da concessionária
• Documento de licitação
• Construção da fita exigida
• Requisito local de instalação

Se o edital já especificar uma espessura mínima, inclua esse requisito na sua RFQ.

Como escolher a largura correta da fita?

As larguras disponíveis variam de 10cm a 120cm, oferecendo aos compradores muito mais flexibilidade do que uma única fita de advertência estreita.

A largura adequada depende do que está enterrado e de como o projeto exige que o trajeto subterrâneo seja sinalizado.

Os fatores a considerar incluem:

• Cabo único ou vários cabos
• Conduíte de cabos ou banco de dutos
• Largura total da vala
• Largura do corredor de serviços públicos
• Tamanho necessário da mensagem de advertência
• Visibilidade durante a escavação
• Especificação do projeto ou da concessionária

Uma fita estreita pode ser suficiente para um trajeto simples de cabos, enquanto uma configuração mais larga pode ser mais adequada para um banco de dutos amplo ou um corredor de serviços públicos.

O desenho do projeto deve sempre ter prioridade sobre a escolha da largura por hábito.

Por que rolos de 500m são adequados para projetos de infraestrutura

Projetos de cabos e serviços públicos enterrados costumam se estender por centenas ou milhares de metros.

Um rolo de 500m reduz a necessidade de manusear muitos rolos curtos ao longo de um trajeto extenso de cabos e facilita o planejamento das quantidades para empreiteiros e compradores de projetos.

Isso é útil em projetos como:

• Trajetos de cabos de subestações
• Projetos de distribuição de energia
• Corredores de cabos de usinas solares
• Valas industriais para cabos
• Trajetos de telecomunicações
• Projetos de infraestrutura de serviços públicos

500m refere-se ao comprimento do rolo. Isso não significa que cada instalação precise usar uma única seção contínua de 500m, sem interrupções.

A instalação efetiva deve seguir os trechos de vala, os desenhos de construção, as juntas, as mudanças de trajeto e o método de execução do projeto.

A cor de advertência deve seguir a norma do projeto

Diferentes concessionárias e mercados podem usar sistemas de cores distintos para identificar serviços enterrados de energia, gás, telecomunicações, água e outros.

Por isso, a cor não deve ser escolhida apenas porque “parece uma cor de advertência”.

Antes da produção, confirme:

• Tipo de serviço público
• Cor de fundo exigida
• Cor do texto exigida
• Convenção local de identificação de serviços públicos
• Requisito do edital ou do desenho do projeto

As convenções de cores não são universais em todos os mercados, portanto a especificação do projeto deve sempre ter prioridade.

Texto de advertência personalizado para o seu projeto

A JINPOWER pode discutir textos de advertência personalizados com base na configuração confirmada da fita de advertência subterrânea.

As informações comuns do projeto podem incluir:

• Tipo de serviço enterrado
• Mensagem de advertência elétrica
• Texto relacionado à tensão, quando exigido
• Nome da concessionária ou do projeto
• Advertência no idioma local
• Texto de advertência bilíngue ou multilíngue

Em projetos de exportação, é melhor fornecer o texto final aprovado, em vez de pedir ao fornecedor que traduza uma mensagem de segurança depois do início da produção.

Principais aplicações

Cabos de energia enterrados

Os projetos de cabos de energia são uma das aplicações mais importantes da fita de advertência subterrânea.

A fita é instalada acima do trajeto do cabo enterrado, conforme o projeto, para que futuras escavações encontrem a camada de advertência antes do próprio cabo.

Em projetos elétricos, o texto de advertência, a largura, a cor e o requisito de detectabilidade devem ser confirmados antes da produção.

Conduítes de cabos e bancos de dutos

Quando vários cabos são instalados em conduítes ou em um banco de dutos mais largo, a fita de advertência pode ser selecionada de acordo com o corredor de serviços públicos como um todo e os requisitos de sinalização do projeto.

A largura disponível de até 120cm oferece aos compradores de projetos mais flexibilidade para instalações subterrâneas mais largas.

Trajetos de cabos de subestações

As subestações costumam conter trajetos subterrâneos de cabos de controle, energia e auxiliares que conectam diferentes áreas de equipamentos.

Uma camada de advertência enterrada e claramente identificada pode ajudar as futuras equipes de manutenção e obras civis a reconhecer a presença de um trajeto de cabos subterrâneo antes que a escavação alcance os cabos.

Projetos solares e de energia renovável

Usinas solares e outros projetos de energia renovável podem incluir longos trechos subterrâneos de cabos CA ou CC entre conjuntos de painéis, estações inversoras, transformadores e subestações.

O formato de rolo de 500m é prático para esses longos corredores de cabos, enquanto as configurações detectáveis podem ser consideradas quando o projeto exigir a localização futura do trajeto.

Trajetos de telecomunicações e fibra óptica

A fita de advertência subterrânea também pode ser utilizada acima de dutos de telecomunicações e trajetos de fibra óptica enterrados quando o projeto exigir uma camada visual de advertência para futuras escavações.

O texto e a cor devem seguir os requisitos da operadora de telecomunicações ou do projeto.

Outros serviços subterrâneos

O mesmo conceito básico de advertência pode ser usado para outros trajetos de serviços enterrados, desde que o material, a cor, o texto e o requisito de detectabilidade correspondam à especificação do projeto aplicável.

Fita de advertência subterrânea versus fita de advertência para uso acima do solo

Para áreas de trabalho temporárias acima do solo, consulte a linha completa de Fitas de advertência de segurança.

A fita detectável não substitui os procedimentos de localização de serviços públicos

Uma fita de advertência detectável pode facilitar a localização futura do trajeto, mas não deve ser considerada a única fonte de informação antes da escavação.

O trabalho profissional em instalações subterrâneas ainda pode depender de:

• Desenhos do projeto
• Registros dos serviços públicos
• Procedimentos de localização aprovados
• Informações de levantamento topográfico
• Sinalização de serviços públicos no local
• Procedimentos de escavação segura

A fita de advertência é uma parte da identificação de serviços subterrâneos, não substitui todo o processo de localização e escavação.

A que profundidade a fita de advertência subterrânea deve ser instalada?

Não existe uma única profundidade de instalação que deva ser aplicada a todos os projetos.

A posição correta depende de:

• Profundidade da infraestrutura enterrada
• Tipo de cabo ou serviço público
• Projeto da vala
• Norma local da concessionária
• Especificação do projeto
• Método de construção

A fita de advertência deve ser instalada acima da infraestrutura enterrada, na posição especificada pelo desenho aprovado do projeto, pelo requisito da concessionária ou pela norma local de instalação.

Não recomendamos escolher a profundidade de instalação apenas com base em uma recomendação genérica encontrada on-line quando o projeto já possui sua própria especificação de engenharia.

O que os compradores devem verificar antes de aprovar um pedido?

Armazenamento e manuseio

A fita de advertência subterrânea é fácil de manusear, mas o armazenamento adequado ajuda a manter os rolos longos limpos e prontos para a instalação.

• Mantenha os rolos limpos e secos antes da instalação
• Proteja a fita contra cortes ou perfurações desnecessários durante o transporte
• Evite arrastar o rolo sobre superfícies afiadas
• Não coloque objetos pesados sobre o rolo se puderem deformar a fita
• Mantenha o texto de advertência impresso limpo o suficiente para continuar legível
• Armazene a fita detectável com cuidado para evitar danos desnecessários ao elemento metálico incorporado
• Verifique se o produto atende à especificação aprovada antes de levá-lo à vala

Quando a fita de advertência subterrânea deve ser rejeitada antes da instalação?

Um rolo deve ser inspecionado antes da instalação se houver qualquer motivo para acreditar que já não atende aos requisitos aprovados do projeto.

Os problemas típicos incluem:

• Largura incorreta da fita
• Espessura incorreta
• Mensagem de advertência incorreta
• Idioma incorreto para o projeto
• Cor incorreta
• Impressão danificada ou ilegível
• Cortes ou rasgos graves
• Configuração detectável/não detectável incorreta
• Danos visíveis ao elemento detectável
• Identificação do rolo incompatível com o pedido aprovado

Verificações da JINPOWER antes do envio

Em pedidos de concessionárias, empresas EPC, empreiteiros e distribuidores, nosso foco é garantir que a fita fornecida corresponda à especificação confirmada do projeto antes do envio.

• Configuração do material PE
• Largura da fita
• Espessura de 12mil/15mil
• Comprimento do rolo
• Configuração detectável/não detectável
• Texto de advertência
• Idioma
• Cor e aparência da impressão
• Quantidade de rolos
• Embalagem

Em projetos com impressão personalizada, a mensagem de advertência e o layout devem ser aprovados antes do início da produção do lote.

Personalização para projetos

A fita de advertência subterrânea costuma ser especificada projeto a projeto, por isso a personalização é mais importante neste caso do que para muitos produtos de segurança de uso geral.

A JINPOWER pode discutir:

• Largura da fita
• Comprimento da fita
• Espessura de 12mil/15mil
• Configuração detectável
• Texto de advertência
• Texto no idioma local
• Texto de advertência multilíngue
• Requisito de cor específico do projeto
• Embalagem

A melhor forma de evitar erros é enviar a especificação real do edital, o desenho ou o texto de advertência aprovado junto com a RFQ.

Como a fita de advertência subterrânea se integra à linha de fitas de advertência de segurança da JINPOWER?

Consulte a linha completa de Fitas de advertência de segurança para diferentes aplicações de controle de áreas subterrâneas e acima do solo.

Por que comprar fita de advertência subterrânea da JINPOWER?

Desenvolvida para projetos elétricos e de serviços públicos

A JINPOWER se dedica a produtos de segurança elétrica e para serviços públicos, por isso entendemos que a fita de advertência subterrânea normalmente é adquirida como parte de uma especificação real de cabos, subestações ou infraestrutura, e não como uma fita plástica de uso geral.

Ampla variedade de tamanhos

A faixa de largura de 10–120cm oferece flexibilidade aos compradores de projetos, desde um simples trajeto de cabos até uma vala ou corredor de serviços públicos muito mais amplo.

Opções detectáveis e não detectáveis

Os compradores podem selecionar uma configuração padrão de advertência visual ou uma versão detectável quando a localização futura do trajeto fizer parte dos requisitos do projeto.

Impressão para projetos específicos

O texto de advertência pode ser definido com base no serviço enterrado real, no idioma local e nos requisitos do projeto, em vez de se usar uma única mensagem genérica para todos os mercados.

Fornecimento em rolos longos

Os rolos de 500m são adequados para longos trajetos de cabos e infraestrutura e facilitam o planejamento de quantidades para empreiteiros EPC, concessionárias e distribuidores.

O que incluir na sua RFQ?

Perguntas frequentes

Para que serve a fita de advertência subterrânea?

Ela é enterrada acima de um cabo, conduíte, tubulação ou trajeto de serviços públicos subterrâneo para fornecer um alerta visual antecipado caso a área seja escavada no futuro.

De que material a fita é feita?

A fita de advertência subterrânea JINPOWER atualmente é feita de PE.

Quais larguras estão disponíveis?

As opções de largura disponíveis variam de 10cm a 120cm, conforme os requisitos do projeto.

Quais opções de espessura estão disponíveis?

A linha atual de produtos inclui opções de 12mil e 15mil.

Qual é o comprimento de cada rolo?

A configuração padrão atual é de 500m por rolo.

O que significa “fita de advertência subterrânea detectável”?

Significa que a fita contém um elemento metálico incorporado que permite a localização futura do trajeto com equipamento de localização adequado.

A fita detectável é sempre melhor?

Não necessariamente. Se o projeto exigir apenas uma camada visual de advertência enterrada, uma versão não detectável pode ser suficiente. Se for necessária a localização futura do trajeto, deve-se considerar uma configuração detectável.

A fita de advertência subterrânea pode substituir um localizador de cabos?

Não. A fita detectável auxilia na localização do trajeto, mas não substitui os registros de serviços públicos, os procedimentos de localização aprovados, as informações de levantamento topográfico ou as práticas de escavação segura.

A que profundidade a fita deve ser enterrada?

A profundidade de instalação deve seguir o desenho aprovado do projeto, a especificação da concessionária ou o requisito local de instalação. Não há uma única profundidade que deva ser automaticamente adotada em todos os projetos.

O texto de advertência pode ser personalizado?

Sim. O texto de advertência pode ser definido de acordo com os requisitos do projeto, incluindo mensagens sobre cabos elétricos, identificação de serviços públicos e advertências no idioma local ou multilíngues.

A largura da fita pode ser personalizada?

Sim. A largura pode ser selecionada ou definida dentro da faixa disponível do produto, conforme a vala, a infraestrutura enterrada e a especificação do projeto.

A fita de advertência subterrânea é apenas para cabos elétricos?

Não. Os cabos elétricos são uma aplicação importante para a JINPOWER, mas o mesmo conceito de advertência também pode ser usado em projetos de telecomunicações e outros serviços subterrâneos, quando a configuração do produto atende aos requisitos do projeto.

Solicite informações e preços da fita de advertência subterrânea

Se você estiver comprando fita de advertência subterrânea para um cabo de energia, uma subestação, um projeto de energia renovável, um trajeto de telecomunicações ou uma obra de infraestrutura de serviços públicos, envie-nos a especificação real em vez de perguntar apenas “preço da fita subterrânea”.

Informe a largura necessária, a espessura de 12mil ou 15mil, a configuração detectável ou não detectável, o texto de advertência, a cor, o comprimento total do trajeto e a quantidade.

Se o projeto já tiver um desenho, uma especificação de edital ou um texto de advertência aprovado, envie essas informações junto com a RFQ. Assim, a JINPOWER poderá confirmar a configuração da fita de advertência subterrânea antes da cotação e da produção.
