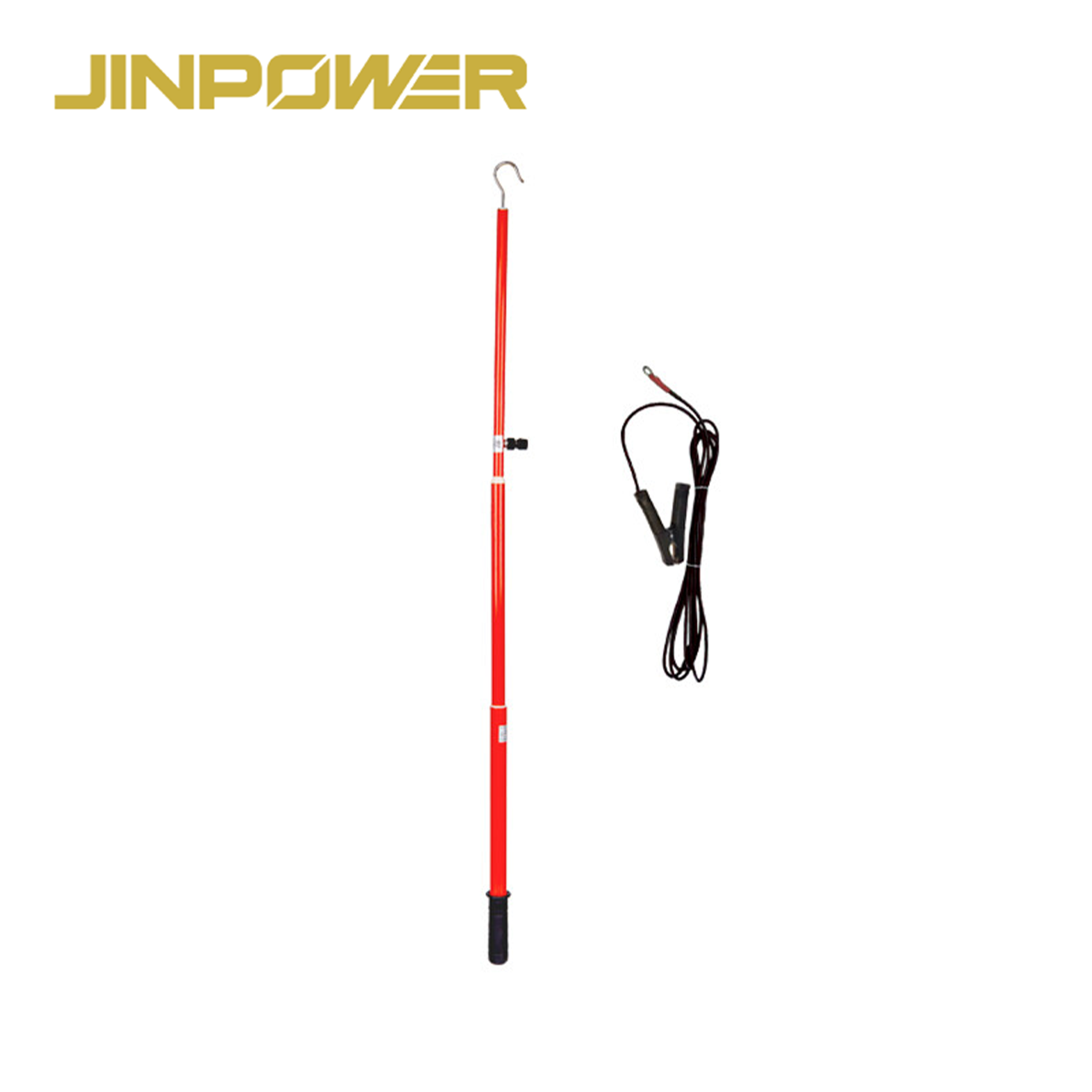

Caracteristici principale

• Funcție de descărcare rezistivă pentru aplicații electrice specifice
• Element rezistiv încorporat, conceput pentru a limita curentul inițial de descărcare
• Bară izolantă de manevrare cu cap de contact electric
• Conductor de împământare și clemă conform configurației selectate
• Potrivită pentru anumite aplicații cu baterii de condensatoare, cabluri de înaltă tensiune, GIS, aparataj de comutație și testare
• Valoarea rezistenței și valorile nominale electrice se confirmă în funcție de specificațiile modelului aplicabil
• Lungimea barei, lungimea conductorului de împământare și configurația conexiunii pot fi analizate în funcție de cerințele proiectului
• Specificațiile tehnice și documentele de inspecție aplicabile pot fi confirmate înainte de achiziția în cantități mari

Specificații tehnice rapide

Tabelul următor prezintă parametrii principali pentru analiza tehnică și achiziție. Valorile electrice nominale și dimensiunile exacte trebuie verificate în fișa tehnică și desenul aprobate ale modelului selectat.

Pentru o ofertă exactă, vă rugăm să furnizați tipul echipamentului, tensiunea nominală, valoarea necesară a rezistenței, dacă este specificată, lungimea barei, lungimea conductorului de împământare, cantitatea și cerințele aplicabile proiectului. Dacă sunt disponibile, includeți informații despre capacitatea echipamentului sau energia acumulată, astfel încât să poată fi analizată solicitarea de descărcare necesară.

Cum funcționează descărcarea rezistivă?

Echipamentele electrice care conțin elemente capacitive pot păstra energie acumulată după deconectarea alimentării. Acest lucru se poate întâmpla la baterii de condensatoare, cabluri de înaltă tensiune și anumite configurații de testare electrică.

O tijă de descărcare rezistivă folosește un element rezistiv pe traseul de descărcare prevăzut. Rezistența limitează curentul în funcție de condițiile electrice, permițând reducerea controlată a sarcinii reziduale atunci când unealta este selectată și utilizată corect.

1. Contactul cu punctul desemnat al echipamentului

Capul de contact asigură interfața electrică prevăzută cu echipamentul care urmează să fie descărcat. Designul său trebuie să corespundă punctului de contact desemnat și aplicației aprobate.

Tija trebuie utilizată numai în conformitate cu procedura de siguranță electrică aplicabilă. Compatibilitatea produsului, izolarea echipamentului și verificarea necesară a tensiunii trebuie stabilite înainte de operația de descărcare.

2. Limitarea curentului prin elementul rezistiv

Când se stabilește traseul de descărcare prevăzut, elementul rezistiv limitează curentul inițial de descărcare. Acest lucru ajută la evitarea curentului brusc asociat unei conexiuni necontrolate cu rezistență scăzută, atunci când echipamentul încă acumulează o energie considerabilă.

Curentul efectiv depinde de tensiunea inițială, rezistență și condițiile circuitului. De asemenea, rezistorul trebuie să poată suporta energia asociată aplicației prevăzute.

3. Eliberarea energiei electrice acumulate

Pe măsură ce echipamentul se descarcă, energia acumulată scade. Viteza de descărcare depinde de caracteristicile echipamentului, valoarea rezistenței și configurația de descărcare.

Nu trebuie presupus un timp specific de descărcare doar pe baza denumirii produsului sau a tensiunii nominale. Condițiile de descărcare necesare trebuie stabilite conform instrucțiunilor producătorului echipamentului, cerințelor de inginerie și procedurii aprobate la locul de lucru.

4. Verificarea și măsurile ulterioare de siguranță

Finalizarea unei operații de descărcare rezistivă nu demonstrează, prin ea însăși, că echipamentul poate fi atins sau asupra căruia se poate lucra în siguranță. Orice verificare necesară, măsuri suplimentare de descărcare sau împământare temporară de protecție trebuie efectuate conform procedurii aplicabile.

O tijă de descărcare rezistivă este destinată funcției de descărcare specificate. Aceasta nu trebuie considerată automat un înlocuitor pentru un sistem complet portabil de împământare și scurtcircuitare.

Componentele principale ale unei tije de descărcare rezistivă

Configurația produsului include componentele necesare funcției de descărcare rezistivă prevăzute. Cumpărătorii trebuie să confirme designul și dimensiunile efective ale componentelor folosind desenul tehnic al modelului selectat.

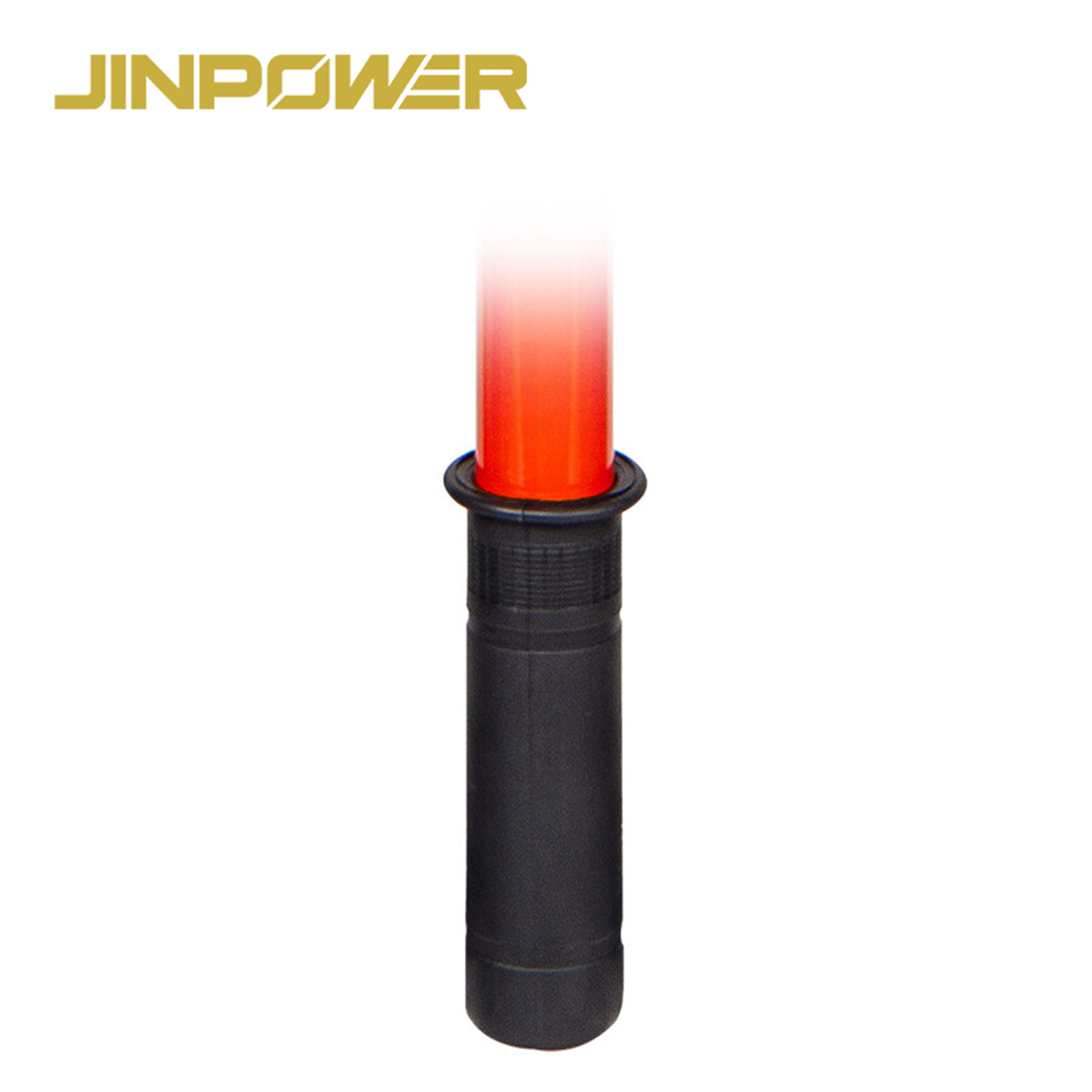

Bară izolantă

Bara izolantă formează secțiunea de manevrare utilizată pentru poziționarea capului de contact, menținând în același timp distanța necesară între operator și punctul de contact electric.

Lungimea barei și lungimea izolantă efectivă trebuie alese în funcție de echipament, configurația de lucru și cerințele aplicabile de siguranță electrică. Lungimea totală a barei nu stabilește, de una singură, nivelul de izolație al produsului.

Cap de contact

Capul de contact asigură interfața electrică cu punctul desemnat al echipamentului. Forma și dimensiunile acestuia trebuie să corespundă configurației de conectare prevăzute.

Pentru echipamente specifice proiectului, cumpărătorii trebuie să furnizeze, dacă sunt disponibile, desenele de conectare sau dimensiunile interfeței. Acest lucru ajută la confirmarea compatibilității înainte de producție sau aprobarea comenzii.

Element rezistiv

Elementul rezistiv este componenta-cheie care diferențiază o tijă de descărcare rezistivă de o unealtă simplă de descărcare directă. Acesta limitează curentul de descărcare în funcție de caracteristicile sale electrice și de condițiile echipamentului.

Valoarea rezistenței, toleranța și capacitatea de absorbție a energiei trebuie evaluate împreună. Un rezistor cu valoarea corectă a rezistenței poate fi totuși nepotrivit dacă valoarea sa nominală de energie sau solicitarea de descărcare nu corespunde aplicației.

Conductor de împământare

Conductorul de împământare asigură conexiunea conductoare către punctul de împământare desemnat, ca parte a configurației de descărcare.

Lungimea conductorului, specificațiile conductorului electric și detaliile conexiunii trebuie să corespundă produsului selectat și aplicației prevăzute. Lungimea personalizată a cablului trebuie confirmată împreună cu cerințele electrice aplicabile.

Clemă de împământare

Clema de împământare conectează conductorul la punctul de împământare specificat. Dimensiunile și metoda de conectare trebuie să fie compatibile cu interfața prevăzută.

Dacă proiectul utilizează o anumită bornă de împământare sau o configurație de conectare specifică, furnizați dimensiunile sau desenul relevant în etapa solicitării de ofertă.

Aplicații tipice ale tijelor de descărcare rezistivă

Baterii de condensatoare

Bateriile de condensatoare pot păstra energie electrică acumulată după deconectare. Înainte de efectuarea lucrărilor de întreținere sau a altor lucrări aprobate, poate fi necesară o configurație adecvată de descărcare rezistivă.

Selecția trebuie să țină cont de tensiunea inițială, capacitate, energia acumulată, condițiile de descărcare necesare și capacitatea rezistorului de a suporta energia. O descriere generică a produsului nu este suficientă pentru a stabili dacă acesta este potrivit pentru o anumită baterie de condensatoare.

Cabluri de înaltă tensiune

Cablurile de înaltă tensiune pot păstra sarcină capacitivă după izolare. Metoda de descărcare adecvată depinde de sistemul de cabluri, caracteristicile electrice, punctele de conectare și procedura de întreținere aprobată.

Înainte de selectarea unei tije de descărcare, confirmați tensiunea cablului, condițiile relevante privind energia acumulată și configurația de descărcare necesară împreună cu echipa de inginerie responsabilă.

GIS și aparataj de comutație

Anumite aplicații cu aparataj de comutație izolat în gaz (GIS) și aparataj de comutație convențional pot necesita gestionarea sarcinii reziduale în timpul întreținerii sau testării.

Produsul trebuie utilizat numai dacă producătorul echipamentului permite aplicația și oferă un punct de conectare adecvat. Compatibilitatea trebuie confirmată în funcție de configurația echipamentului și procedura aprobată.

Echipamente de testare de înaltă tensiune

Unele echipamente de testare de înaltă tensiune și obiectele de testare conectate pot păstra energie electrică după testare. O unealtă adecvată de descărcare rezistivă poate face parte din procesul aprobat de eliberare a energiei.

Rezistența necesară, capacitatea de absorbție a energiei și configurația conexiunii trebuie să fie adecvate obiectului testat și condițiilor electrice implicate.

Întreținerea stațiilor electrice

Procedurile de întreținere a stațiilor electrice pot implica echipamente care păstrează energie electrică reziduală după izolare. O tijă de descărcare rezistivă poate fi potrivită pentru aplicații specifice dacă valorile nominale ale produsului și designul conexiunii îndeplinesc cerințele.

Tipul exact de echipament și cerințele de descărcare trebuie identificate înainte de achiziție, în loc să se presupună că un singur model este potrivit pentru orice aplicație dintr-o stație electrică.

Tijă de descărcare rezistivă vs tijă de descărcare rezistivă și directă

JINPOWER comercializează atât tije de descărcare rezistivă, cât și tije de descărcare rezistivă și directă. Deși produsele sunt înrudite, acestea răspund unor cerințe funcționale diferite și trebuie specificate separat.

Niciunul dintre produse nu este potrivit automat pentru orice aplicație de înaltă tensiune. Alegerea corectă depinde de echipament, condițiile privind energia acumulată, metoda de descărcare necesară și procedura de operare aprobată.

Dacă proiectul dumneavoastră necesită în mod specific atât funcția de descărcare rezistivă, cât și pe cea de descărcare directă, consultațiTija de descărcare rezistivă și directă.

Cum să alegeți tija de descărcare rezistivă potrivită

1. Confirmați tensiunea echipamentului

Începeți prin identificarea tensiunii nominale a echipamentului și a condițiilor reale de aplicare. Dacă este relevant, specificați dacă aplicația implică AC, DC sau o anumită configurație de testare de înaltă tensiune.

Produsul selectat trebuie să aibă valori electrice nominale și o configurație de izolație adecvate. Nu stabiliți compatibilitatea doar pe baza lungimii sau aspectului tijei.

2. Identificați tipul echipamentului

Specificați dacă tija va fi utilizată pentru o baterie de condensatoare, un cablu de înaltă tensiune, GIS, aparataj de comutație, echipamente de testare sau o altă aplicație.

Echipamente diferite pot păstra cantități diferite de energie, chiar dacă tensiunile lor nominale sunt similare. Tipul echipamentului ajută la stabilirea informațiilor tehnice necesare pentru selecție.

3. Confirmați cerința privind rezistența

Dacă proiectul specifică o valoare sau o toleranță a rezistenței, includeți-o în RFQ. Dacă valoarea nu a fost stabilită, furnizați caracteristicile echipamentului și cerințele de inginerie aplicabile pentru analiză tehnică.

Valoarea rezistenței nu trebuie aleasă izolat. Aceasta trebuie evaluată împreună cu tensiunea inițială, curentul de descărcare, energia acumulată și capacitatea rezistorului de a suporta energia.

4. Analizați energia acumulată și solicitarea de descărcare

În cazul echipamentelor care conțin elemente capacitive, energia acumulată este un factor important pentru determinarea capacității de descărcare necesare.

Dacă sunt disponibile, furnizați capacitatea, tensiunea inițială, datele privind energia acumulată și condițiile de descărcare necesare. Aceste informații ajută la determinarea compatibilității elementului rezistiv selectat cu aplicația.

5. Confirmați lungimea tijei și a secțiunii izolante

Specificați lungimea totală necesară a tijei și lungimea izolantă efectivă. Dimensiunile trebuie să fie adecvate punctului de acces al echipamentului și cerințelor de operare aplicabile.

Dacă proiectul specifică dimensiuni particulare, furnizați desenul sau specificația tehnică relevantă pentru analiză.

6. Alegeți conductorul și clema de împământare potrivite

Confirmați lungimea necesară a conductorului de împământare, specificațiile conductorului electric și conexiunea clemei. Configurația completă a conexiunilor trebuie să corespundă echipamentului și punctului de împământare prevăzute.

Pentru interfețe nestandardizate, includeți dimensiunile conexiunii sau desenele în solicitare, pentru a reduce problemele de compatibilitate înainte de comandă.

7. Confirmați cerințele de testare și documentație

Înainte de achiziția în cantități mari, identificați fișa tehnică, desenul, verificarea rezistenței, documentația aplicabilă privind testele de izolație și alte înregistrări de inspecție specifice proiectului.

Confirmați ce documente sunt disponibile pentru modelul selectat efectiv, în loc să presupuneți că toate configurațiile produsului au aceeași acoperire a testelor.

Testare și verificarea calității

Pentru uneltele de întreținere electrică, verificarea calității trebuie să acopere configurația produsului și cerințele tehnice relevante pentru aplicația prevăzută. Aspectul singur nu demonstrează compatibilitatea electrică.

În funcție de modelul selectat și de planul de inspecție convenit, următoarele elemente pot fi relevante pentru acceptarea produsului.

Verificări ale specificațiilor electrice

• Valoarea și toleranța rezistenței, în raport cu specificația aprobată
• Cerințele aplicabile privind tensiunea și aplicația electrică
• Capacitatea rezistorului de a suporta energia și solicitarea de descărcare specificată
• Concordanța dintre designul aprobat și configurația livrată
• Înregistrări aplicabile privind performanța electrică, dacă sunt necesare

Verificări mecanice și dimensionale

• Lungimea totală a tijei și secțiunea izolantă efectivă
• Dimensiunile capului de contact și configurația conexiunii
• Lungimea conductorului de împământare și detaliile specificate ale conductorului
• Tipul clemei de împământare și compatibilitatea conexiunii
• Starea suprafeței și deteriorările mecanice vizibile
• Identificarea produsului și marcajele necesare

Documentația privind izolația și testele electrice

Dacă specificația produsului sau proiectul o impune, confirmați testele de izolație aplicabile, măsurătorile rezistenței și alte verificări ale performanței electrice. Metoda de testare și criteriile de acceptare trebuie să corespundă produsului efectiv și utilizării prevăzute.

O măsurare de bază a rezistenței sau o inspecție vizuală, efectuată singură, nu stabilește compatibilitatea electrică completă a unei unelte de descărcare de înaltă tensiune.

Documente tehnice

În funcție de comandă, documentele relevante pot include fișa tehnică, desenul aprobat, verificarea rezistenței, înregistrările aplicabile ale testelor de izolație și alte documente de inspecție convenite.

Dacă un proiect al unei companii de utilități sau al unui EPC necesită un standard specific ori o verificare de către terți, precizați cerința înainte de confirmarea comenzii, pentru a putea fi analizate aplicabilitatea și documentația.

Cerințe de siguranță pentru aplicațiile de descărcare rezistivă

O tijă de descărcare rezistivă este destinată utilizării de către personal electric instruit și autorizat. Selecția și operarea produsului trebuie să respecte instrucțiunile producătorului echipamentului, cerințele aplicabile de siguranță electrică și procedura aprobată la locul de lucru.

Izolare și verificarea tensiunii

Simpla deconectare nu demonstrează că echipamentul este sigur. Izolarea și verificarea tensiunii necesare trebuie efectuate folosind procedura aprobată și echipamente adecvate înainte de începerea lucrărilor relevante.

Dacă este necesară detectarea tensiunii, consultați gama noastră deDetectoare de înaltă tensiune pentru echipamente de siguranță electrică conexe.

Energia acumulată și condițiile de descărcare

Echipamentele pot păstra energie electrică după izolare. Metoda de descărcare necesară trebuie să țină cont de caracteristicile reale ale echipamentului și de procedura aprobată.

Nu presupuneți că un timp de așteptare fix sau prezența unui element rezistiv garantează eliberarea întregii energii acumulate. Orice verificare necesară și măsurile ulterioare de siguranță trebuie să respecte instrucțiunile aplicabile.

Descărcarea și împământarea de protecție au funcții diferite

O unealtă de descărcare rezistivă eliberează energia electrică reziduală prin traseul rezistiv specificat. Echipamentele de împământare temporară de protecție și scurtcircuitare au o funcție separată și trebuie alese în funcție de valorile lor electrice nominale și aplicația prevăzută.

O tijă de descărcare rezistivă nu trebuie considerată automat un înlocuitor pentru un set portabil nominalizat de împământare și scurtcircuitare.

Produse conexe de împământare și siguranță electrică

În funcție de cerințele proiectului, este posibil să aveți nevoie și de echipamente conexe de împământare sau de o tijă de descărcare cu o configurație funcțională diferită.

• Tijă de descărcare rezistivă și directă — pentru proiecte care necesită atât funcții de descărcare rezistivă, cât și directă în configurația selectată.
• Cablu de împământare — pentru proiecte care necesită un cablu de împământare specificat sau o componentă de cablu.
• Set portabil de împământare și scurtcircuitare — pentru aplicații specifice de împământare temporară de protecție și scurtcircuitare.
• Detector de înaltă tensiune — pentru verificarea tensiunii ca parte a unei proceduri aprobate de siguranță electrică.

Ce trebuie să includeți în RFQ?

Furnizarea de informații tehnice complete în etapa solicitării de ofertă ajută la reducerea lacunelor din specificații, a revizuirilor ofertelor și a problemelor de compatibilitate a produsului.

Dacă proiectul dumneavoastră are deja o specificație pentru unealta de descărcare sau un desen al conexiunii, includeți-l în solicitare. Acest lucru ajută echipa tehnică să analizeze mai precis configurația necesară.

Întrebări frecvente

Ce este o tijă de descărcare rezistivă?

O tijă de descărcare rezistivă este o unealtă electrică de descărcare care utilizează un element rezistiv pentru a limita curentul în timp ce eliberează sarcina electrică reziduală din echipamente specifice. Compatibilitatea acesteia depinde de caracteristicile echipamentului, valorile nominale ale produsului și procedura de operare aprobată.

De ce folosește o tijă de descărcare un element rezistiv?

Elementul rezistiv limitează curentul inițial de descărcare în funcție de condițiile electrice. Acest lucru ajută la reducerea riscurilor asociate descărcării directe necontrolate, atunci când echipamentul încă are energie acumulată.

Pentru ce echipamente se poate utiliza o tijă de descărcare rezistivă?

Domeniile tipice de aplicare includ baterii de condensatoare, cabluri de înaltă tensiune, GIS, aparataj de comutație, stații electrice și echipamente de testare de înaltă tensiune. Trebuie confirmat că modelul selectat este potrivit pentru echipamentul și cerințele de descărcare specifice.

Cum aleg valoarea corectă a rezistenței?

Alegerea rezistenței depinde de tensiunea echipamentului, energia acumulată, condițiile de descărcare necesare și capacitatea rezistorului de a suporta energia. Urmați specificația aprobată a echipamentului sau cerințele de inginerie, în loc să alegeți valoarea rezistenței doar în funcție de tensiune.

Tija are o valoare nominală universală pentru tensiune?

Nu. Tensiunea aplicabilă și configurația de izolație depind de modelul selectat și de documentația sa tehnică. Confirmați valorile nominale înainte de a utiliza produsul într-o anumită aplicație.

Care este diferența dintre o tijă de descărcare rezistivă și una de descărcare rezistivă și directă?

O tijă de descărcare rezistivă oferă funcția specificată de descărcare rezistivă. O tijă de descărcare rezistivă și directă combină descărcarea rezistivă cu o funcție suplimentară de descărcare directă. Alegeți în funcție de aplicația necesară și de procedura aprobată pentru echipament.

Poate o tijă de descărcare rezistivă să înlocuiască un set portabil de împământare?

Nu automat. O tijă de descărcare este destinată funcției de descărcare specificate, în timp ce un set portabil de împământare este conceput pentru sarcini definite de împământare temporară de protecție și scurtcircuitare. Echipamentul necesar trebuie stabilit prin procedura de siguranță aprobată.

Se pot personaliza lungimea tijei și lungimea conductorului de împământare?

Cerințele privind lungimea tijei și a conductorului de împământare pot fi analizate în funcție de configurația disponibilă a produsului. Orice modificare care afectează izolația, rezistența sau performanța electrică necesită confirmare tehnică.

Ce documente trebuie solicitate înainte de achiziția în cantități mari?

În funcție de proiect, solicitați fișa tehnică, desenul aprobat, verificarea rezistenței, înregistrările aplicabile ale testelor de izolație și alte documente de inspecție convenite. Confirmați ce documente sunt disponibile pentru modelul exact al produsului.

Ce informații sunt necesare pentru o ofertă?

Furnizați tipul echipamentului, tensiunea nominală, valoarea necesară a rezistenței, dacă este specificată, lungimea tijei, lungimea conductorului de împământare, cantitatea și cerințele proiectului. Informațiile privind energia acumulată și desenele conexiunilor sunt, de asemenea, utile, dacă sunt disponibile.

Solicitați detalii și prețuri pentru tija de descărcare rezistivă

Dacă achiziționați tije de descărcare rezistivă pentru baterii de condensatoare, sisteme de cabluri de înaltă tensiune, aparataj de comutație, stații electrice sau aplicații de testare electrică, trimiteți cerințele tehnice către JINPOWER pentru analiză.

Vă rugăm să includeți tensiunea echipamentului, tipul echipamentului, valoarea necesară a rezistenței, dacă este specificată, lungimea tijei, lungimea conductorului de împământare, cantitatea și cerințele aplicabile proiectului. Dacă sunt disponibile, furnizați capacitatea echipamentului, informațiile despre energia acumulată și desenul conexiunii.

JINPOWER poate analiza configurația solicitată în raport cu documentația disponibilă a produsului și poate clarifica informațiile necesare înainte de ofertare și confirmarea comenzii.
