Характеристики продукту

• Функція резистивного розряджання для визначених електротехнічних застосувань
• Вбудований резистивний елемент, призначений для обмеження початкового струму розряджання
• Ізоляційна робоча штанга з контактною електричною головкою
• Заземлювальний провід і затискач відповідно до обраної конфігурації
• Підходить для окремих застосувань із батареями конденсаторів, високовольтними кабелями, GIS, розподільним обладнанням і випробуваннями
• Значення опору та електричні характеристики підтверджуються відповідно до специфікації обраної моделі
• Довжину штанги, довжину заземлювального проводу та конфігурацію підключення можна узгодити з вимогами проєкту
• Технічні характеристики та відповідні документи інспекції можна підтвердити до закупівлі великої партії

Короткі технічні характеристики

У таблиці нижче наведено основні параметри для технічної оцінки та закупівлі. Точні електричні характеристики та розміри слід звірити з затвердженим паспортом і кресленням обраної моделі.

Для точного розрахунку вартості надайте тип обладнання, номінальну напругу, потрібне значення опору, якщо воно визначене, довжину штанги, довжину заземлювального проводу, кількість і відповідні вимоги проєкту. За наявності додайте інформацію про ємність обладнання або запасену енергію, щоб можна було оцінити необхідний режим розряджання.

Як працює резистивне розряджання?

Електрообладнання з ємнісними елементами може зберігати запасену енергію після відключення джерела живлення. Це може стосуватися батарей конденсаторів, високовольтних кабелів і деяких схем електричних випробувань.

Розрядна штанга з резистором використовує резистивний елемент у передбаченому шляху розряджання. Опір обмежує струм відповідно до електричних умов і дає змогу контрольовано зменшити залишковий заряд, якщо інструмент правильно підібрано та використовують за призначенням.

1. Контакт із визначеною точкою обладнання

Контактна головка забезпечує передбачене електричне з'єднання з обладнанням, що розряджається. Її конструкція має відповідати визначеній точці контакту та затвердженому застосуванню.

Штангу слід використовувати лише відповідно до чинної процедури електробезпеки. До початку розряджання необхідно підтвердити сумісність виробу, ізоляцію обладнання та виконати передбачену перевірку напруги.

2. Обмеження струму резистивним елементом

Після створення передбаченого шляху розряджання резистивний елемент обмежує початковий струм. Це допомагає уникнути раптового струму, характерного для неконтрольованого з'єднання з низьким опором, коли обладнання все ще містить значну запасену енергію.

Фактичний струм залежить від початкової напруги, опору та умов електричного кола. Резистор також має витримувати енергію, пов'язану з передбаченим застосуванням.

3. Вивільнення запасеної електричної енергії

Під час розряджання обладнання його запасена енергія зменшується. Швидкість розряджання залежить від характеристик обладнання, значення опору та конфігурації розряджання.

Не слід визначати конкретний час розряджання лише за назвою виробу або номінальною напругою. Необхідні умови розряджання мають визначатися інструкціями виробника обладнання, інженерними вимогами та затвердженою процедурою на об'єкті.

4. Перевірка та подальші заходи безпеки

Завершення резистивного розряджання саме по собі не підтверджує, що до обладнання безпечно торкатися або виконувати на ньому роботи. Будь-яка необхідна перевірка, додаткові заходи розряджання чи тимчасове захисне заземлення мають виконуватися відповідно до чинної процедури.

Розрядна штанга з резистором призначена для визначеної функції розряджання. Її не слід автоматично вважати заміною повного комплекту переносного заземлення та закорочування.

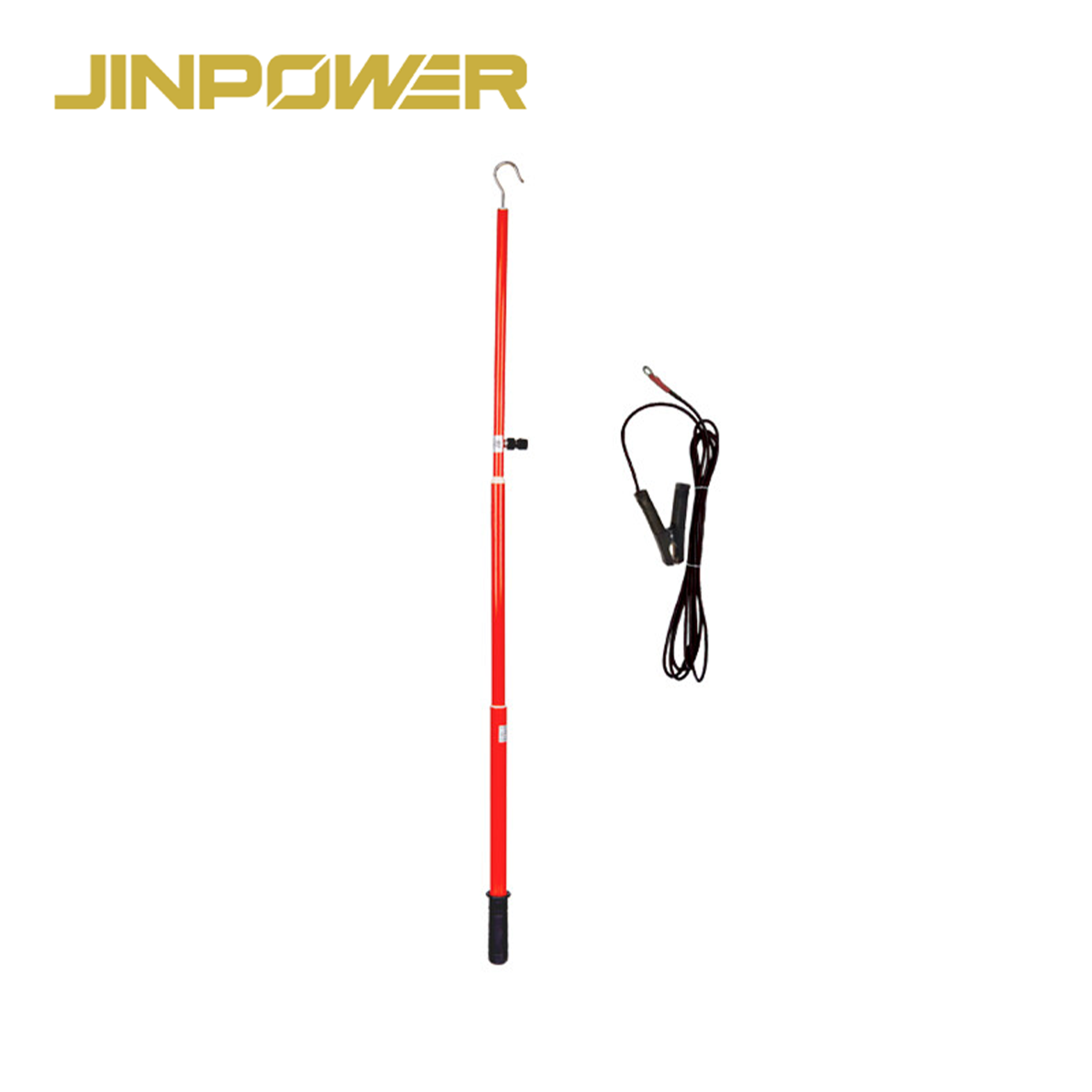

Основні компоненти розрядної штанги з резистором

Конфігурація виробу включає компоненти, необхідні для передбаченої функції резистивного розряджання. Покупцям слід звірити фактичну конструкцію компонентів і розміри з технічним кресленням обраної моделі.

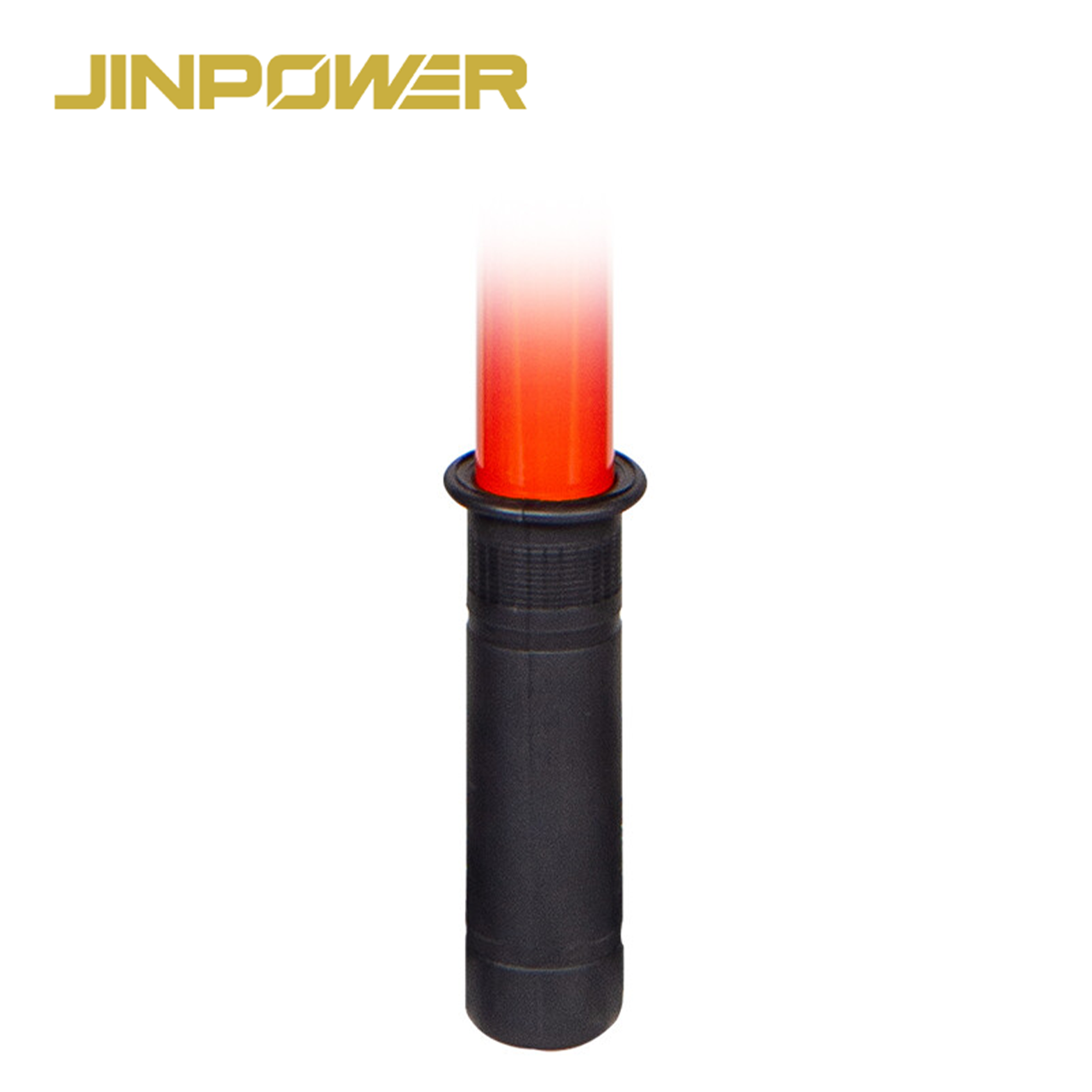

Ізоляційна штанга

Ізоляційна штанга є робочою секцією, за допомогою якої контактну головку встановлюють у потрібне положення, забезпечуючи необхідну відстань між оператором і точкою електричного контакту.

Довжину штанги та ефективну довжину ізоляційної частини слід обирати з урахуванням обладнання, умов роботи та чинних вимог електробезпеки. Загальна довжина штанги сама по собі не визначає клас її ізоляції.

Контактна головка

Контактна головка забезпечує електричне з'єднання з визначеною точкою обладнання. Її форма та розміри мають відповідати передбаченій схемі підключення.

Для обладнання, специфічного для проєкту, покупцям слід за можливості надати креслення з'єднання або розміри інтерфейсу. Це допоможе підтвердити сумісність до початку виробництва або затвердження замовлення.

Резистивний елемент

Резистивний елемент є ключовою складовою, що відрізняє розрядну штангу з резистором від простого інструмента для безпосереднього розряджання. Він обмежує струм розряджання відповідно до своїх електричних характеристик і умов роботи обладнання.

Значення опору, допуск і здатність витримувати енергію слід оцінювати разом. Резистор із потрібним значенням опору все одно може бути непридатним, якщо його енергетичний номінал або режим розряджання не відповідає застосуванню.

Заземлювальний провід

Заземлювальний провід забезпечує провідне з'єднання з визначеною точкою заземлення в межах налаштованої схеми розряджання.

Довжина проводу, характеристики провідника та деталі підключення мають відповідати обраному виробу й передбаченому застосуванню. Довжину кабелю на замовлення слід узгодити з відповідними електричними вимогами.

Заземлювальний затискач

Заземлювальний затискач з'єднує провід із визначеною точкою заземлення. Його розміри та спосіб підключення мають відповідати передбаченому інтерфейсу.

Якщо у вашому проєкті використовується конкретна заземлювальна клема або схема підключення, надайте відповідні розміри чи креслення на етапі запиту.

Типові сфери застосування розрядних штанг з резистором

Батареї конденсаторів

Батареї конденсаторів можуть зберігати електричну енергію після відключення. Перед початком технічного обслуговування чи інших затверджених робіт може знадобитися відповідна схема резистивного розряджання.

Під час вибору слід враховувати початкову напругу, ємність, запасену енергію, потрібні умови розряджання та енергетичну здатність резистора. Загального опису призначення недостатньо, щоб підтвердити придатність для конкретної батареї конденсаторів.

Високовольтні кабелі

Високовольтні кабелі можуть зберігати ємнісний заряд після ізоляції. Відповідний спосіб розряджання залежить від кабельної системи, електричних характеристик, точок підключення та затвердженої процедури технічного обслуговування.

Перш ніж вибирати розрядну штангу, узгодьте з відповідальною інженерною групою напругу кабелю, відповідні умови запасеної енергії та необхідну схему розряджання.

GIS і розподільне обладнання

У деяких випадках застосування елегазового комплектного розподільного пристрою (GIS) і звичайного розподільного обладнання під час технічного обслуговування або випробувань може знадобитися контроль залишкового заряду.

Виріб можна використовувати лише тоді, коли виробник обладнання дозволяє таке застосування та передбачає відповідну точку підключення. Придатність необхідно підтвердити з урахуванням конфігурації обладнання та затвердженої процедури.

Високовольтне випробувальне обладнання

Деяке високовольтне випробувальне обладнання та підключені до нього об'єкти випробувань можуть зберігати електричну енергію після випробувань. Відповідний інструмент для резистивного розряджання може бути частиною затвердженого процесу вивільнення енергії.

Потрібні опір, здатність витримувати енергію та схема підключення мають відповідати об'єкту випробування й електричним умовам.

Технічне обслуговування підстанцій

Під час технічного обслуговування підстанцій можуть виконуватися роботи з обладнанням, у якому після ізоляції залишається електрична енергія. Розрядна штанга з резистором може підходити для визначених застосувань, якщо номінальні характеристики виробу та конструкція з'єднання відповідають вимогам.

Перед закупівлею слід визначити точний тип обладнання та вимоги до розряджання, а не вважати, що одна модель підходить для будь-якого застосування на підстанції.

Розрядна штанга з резистором і штанга для резистивного та прямого розряджання

JINPOWER пропонує як розрядні штанги з резистором, так і штанги для резистивного та прямого розряджання. Хоча ці вироби пов'язані між собою, вони призначені для різних функціональних потреб, тому їх слід зазначати окремо.

Жоден із цих виробів не підходить автоматично для всіх високовольтних застосувань. Правильний вибір залежить від обладнання, умов запасеної енергії, необхідного способу розряджання та затвердженої робочої процедури.

Якщо для вашого проєкту потрібні обидві функції — резистивного та прямого розряджання, перегляньте нашуштангу для резистивного та прямого розряджання.

Як вибрати відповідну розрядну штангу з резистором

1. Визначте напругу обладнання

Спочатку визначте номінальну напругу обладнання та фактичні умови застосування. За потреби зазначте, чи стосується застосування змінного або постійного струму або конкретної схеми високовольтних випробувань.

Обраний виріб має мати відповідний електричний номінал і конфігурацію ізоляції. Не визначайте придатність лише за довжиною або зовнішнім виглядом штанги.

2. Визначте тип обладнання

Зазначте, чи використовуватиметься штанга для батареї конденсаторів, високовольтного кабелю, GIS, розподільного обладнання, випробувального обладнання чи іншого застосування.

Різне обладнання може зберігати різну кількість енергії, навіть якщо його номінальна напруга подібна. Тип обладнання допомагає визначити, які технічні дані потрібні для вибору.

3. Узгодьте вимоги до опору

Якщо в проєкті задано значення опору або допуск, зазначте їх у запиті пропозиції (RFQ). Якщо значення ще не визначене, надайте характеристики обладнання та відповідні інженерні вимоги для технічної оцінки.

Значення опору не слід обирати окремо від інших параметрів. Його потрібно оцінювати з урахуванням початкової напруги, струму розряджання, запасеної енергії та здатності резистора витримувати енергію.

4. Оцініть запасену енергію та режим розряджання

Для обладнання з ємнісними елементами запасена енергія є важливим чинником під час визначення необхідної здатності до розряджання.

За наявності надайте дані про ємність, початкову напругу, запасену енергію та потрібні умови розряджання. Ці відомості допомагають визначити, чи відповідає резистивний елемент застосуванню.

5. Узгодьте довжину штанги та ізоляційної частини

Зазначте потрібну загальну довжину штанги та ефективну довжину ізоляційної частини. Розміри мають відповідати точці доступу до обладнання та чинним робочим вимогам.

Якщо проєкт передбачає конкретні розміри, надайте відповідне креслення або технічну специфікацію для оцінки.

6. Узгодьте заземлювальний провід і затискач

Підтвердьте потрібну довжину заземлювального проводу, характеристики провідника та тип підключення затискача. Уся схема підключення має відповідати обладнанню та визначеній точці заземлення.

Для нестандартних інтерфейсів додайте до запиту розміри з'єднання або креслення, щоб зменшити ризик проблем із сумісністю до оформлення замовлення.

7. Узгодьте вимоги до випробувань і документації

До закупівлі великої партії визначте, які потрібні технічний паспорт, креслення, підтвердження опору, відповідна документація щодо випробувань ізоляції та інші спеціальні записи інспекції за проєктом.

Переконайтеся, які документи доступні для фактично обраної моделі, а не припускайте, що всі конфігурації виробу мають однаковий обсяг випробувань.

Випробування та перевірка якості

Для електротехнічних інструментів перевірка якості має охоплювати конфігурацію виробу та технічні вимоги, що стосуються його передбаченого застосування. Самого лише зовнішнього вигляду недостатньо, щоб підтвердити електричну придатність.

Залежно від обраної моделі та погодженого плану інспекції, під час приймання виробу можуть бути важливими наведені нижче пункти.

Перевірка електричних характеристик

• Значення опору та допуск відповідно до затвердженої специфікації
• Вимоги до відповідної напруги та електричного застосування
• Здатність резистора витримувати енергію та визначений режим розряджання
• Відповідність затвердженого проєкту поставленій конфігурації
• Відповідні записи про електричні характеристики, якщо це потрібно

Перевірка механічних характеристик і розмірів

• Загальна довжина штанги та ефективна довжина ізоляційної частини
• Розміри контактної головки та схема підключення
• Довжина заземлювального проводу та задані характеристики провідника
• Тип заземлювального затискача та сумісність з'єднання
• Стан поверхні та видимі механічні пошкодження
• Ідентифікація виробу та необхідне маркування

Документація щодо ізоляції та електричних випробувань

Якщо цього вимагає специфікація виробу або проєкт, підтвердьте відповідні випробування ізоляції, вимірювання опору та інші перевірки електричних характеристик. Метод випробування та критерії приймання мають відповідати фактичному виробу та його передбаченому застосуванню.

Самого лише базового вимірювання опору або візуального огляду недостатньо, щоб підтвердити повну електричну придатність високовольтного розрядного інструмента.

Технічна документація

Залежно від замовлення до відповідних документів можуть належати технічний паспорт, затверджене креслення, підтвердження опору, записи про відповідні випробування ізоляції та інші погоджені документи інспекції.

Якщо комунальний або EPC-проєкт вимагає відповідності конкретному стандарту чи перевірки третьою стороною, повідомте про це до підтвердження замовлення, щоб можна було оцінити застосовність вимоги та документацію.

Вимоги безпеки для застосувань із резистивним розряджанням

Розрядна штанга з резистором призначена для використання навченим і уповноваженим електротехнічним персоналом. Вибір виробу та його експлуатація мають відповідати інструкціям виробника обладнання, чинним вимогам електробезпеки та затвердженій процедурі на об'єкті.

Ізоляція та перевірка напруги

Саме відключення не підтверджує безпечність обладнання. До початку відповідних робіт необхідно виконати передбачені ізоляцію та перевірку напруги за затвердженою процедурою, використовуючи відповідне обладнання.

Якщо потрібне виявлення напруги, перегляньте наш асортиментвисоковольтних покажчиків напруги — супутнього електрозахисного обладнання.

Запасена енергія та умови розряджання

Після ізоляції обладнання може зберігати електричну енергію. Необхідний спосіб розряджання має враховувати фактичні характеристики обладнання та затверджену процедуру.

Не слід вважати, що фіксований час очікування або наявність резистивного елемента гарантують вивільнення всієї запасеної енергії. Будь-які необхідні перевірки та подальші заходи безпеки слід виконувати відповідно до чинних інструкцій.

Розряджання та захисне заземлення — різні функції

Резистивний розрядний інструмент вивільняє залишкову електричну енергію через визначений шлях із заданим опором. Обладнання для тимчасового захисного заземлення та закорочування виконує окрему функцію, а його слід вибирати відповідно до власних електричних номінальних характеристик і призначення.

Розрядну штангу з резистором не слід автоматично вважати заміною номінованого комплекту переносного заземлення та закорочування.

Супутні заземлювальні та електрозахисні вироби

Залежно від вимог вашого проєкту вам також може знадобитися супутнє заземлювальне обладнання або розрядна штанга з іншою функціональною конфігурацією.

• Штанга для резистивного та прямого розряджання — для проєктів, де в обраній конфігурації потрібні функції резистивного та прямого розряджання.
• Заземлювальний кабель — для проєктів, де потрібен визначений заземлювальний кабель або його компонент.
• Комплект переносного заземлення та закорочування — для визначених застосувань із тимчасовим захисним заземленням і закорочуванням.
• Високовольтний покажчик напруги — для перевірки напруги в межах затвердженої процедури електробезпеки.

Що зазначити у запиті пропозиції (RFQ)?

Надання повної технічної інформації на етапі запиту допомагає зменшити кількість прогалин у специфікації, переглядів пропозиції та проблем із сумісністю виробу.

Якщо для вашого проєкту вже є специфікація розрядного інструмента або креслення з'єднання, додайте їх до запиту. Це допоможе технічній команді точніше оцінити потрібну конфігурацію.

Поширені запитання

Що таке розрядна штанга з резистором?

Розрядна штанга з резистором — це електричний розрядний інструмент, який використовує резистивний елемент для обмеження струму під час вивільнення залишкового електричного заряду з визначеного обладнання. Її придатність залежить від характеристик обладнання, номінальних характеристик виробу та затвердженої робочої процедури.

Навіщо в розрядній штанзі використовують резистивний елемент?

Резистивний елемент обмежує початковий струм розряджання відповідно до електричних умов. Це допомагає зменшити ризик, пов'язаний із неконтрольованим прямим розряджанням, коли обладнання все ще містить запасену енергію.

Для якого обладнання можна використовувати розрядну штангу з резистором?

До типових сфер застосування належать батареї конденсаторів, високовольтні кабелі, GIS, розподільне обладнання, підстанції та високовольтне випробувальне обладнання. Слід підтвердити, що обрана модель підходить для конкретного обладнання та вимог до розряджання.

Як вибрати правильне значення опору?

Вибір опору залежить від напруги обладнання, запасеної енергії, необхідних умов розряджання та здатності резистора витримувати енергію. Керуйтеся затвердженою специфікацією обладнання або інженерними вимогами, а не визначайте значення опору лише за напругою.

Чи має штанга універсальний номінал напруги?

Ні. Допустима напруга та конфігурація ізоляції залежать від обраної моделі та її технічної документації. Перед використанням виробу в конкретному застосуванні підтвердьте його номінальні характеристики.

Чим відрізняється розрядна штанга з резистором від штанги для резистивного та прямого розряджання?

Розрядна штанга з резистором виконує визначену функцію резистивного розряджання. Штанга для резистивного та прямого розряджання поєднує резистивне розряджання з додатковою функцією прямого розряджання. Обирайте відповідно до необхідного застосування та затвердженої процедури роботи з обладнанням.

Чи може розрядна штанга з резистором замінити комплект переносного заземлення?

Не автоматично. Розрядна штанга призначена для визначеної функції розряджання, тоді як комплект переносного заземлення призначений для конкретних завдань тимчасового захисного заземлення та закорочування. Необхідне обладнання слід визначати за затвердженою процедурою безпеки.

Чи можна змінити довжину штанги та заземлювального проводу?

Можливість узгодити довжину штанги та заземлювального проводу оцінюється відповідно до доступної конфігурації виробу. Будь-які зміни, що впливають на ізоляцію, опір або електричні характеристики, потребують технічного підтвердження.

Які документи слід запросити перед закупівлею великої партії?

Залежно від проєкту запросіть технічний паспорт, затверджене креслення, підтвердження опору, записи про відповідні випробування ізоляції та інші погоджені документи інспекції. Підтвердьте, які документи доступні саме для потрібної моделі виробу.

Яка інформація потрібна для розрахунку вартості?

Надайте тип обладнання, номінальну напругу, потрібне значення опору, якщо воно визначене, довжину штанги, довжину заземлювального проводу, кількість і вимоги проєкту. За наявності також додайте інформацію про запасену енергію та креслення з'єднання.

Запросити інформацію та ціни на розрядні штанги з резистором

Якщо ви шукаєте розрядні штанги з резистором для батарей конденсаторів, високовольтних кабельних систем, розподільного обладнання, підстанцій або електричних випробувань, надішліть JINPOWER свої технічні вимоги для оцінки.

Будь ласка, зазначте напругу та тип обладнання, потрібне значення опору, якщо воно визначене, довжину штанги, довжину заземлювального проводу, кількість і відповідні вимоги проєкту. За наявності надайте дані про ємність обладнання, запасену енергію та креслення з'єднання.

JINPOWER може звірити запитувану конфігурацію з доступною документацією на виріб і уточнити інформацію, необхідну до розрахунку вартості та підтвердження замовлення.
