Điểm nổi bật của sản phẩm

• Chức năng phóng điện có điện trở cho các ứng dụng điện được chỉ định
• Tích hợp phần tử điện trở được thiết kế để hạn chế dòng điện phóng ban đầu
• Thanh thao tác cách điện với đầu tiếp xúc điện
• Dây nối đất và kẹp nối đất theo cấu hình được chọn
• Phù hợp với một số ứng dụng nhất định cho dàn tụ điện, cáp cao áp, GIS, thiết bị đóng cắt và thử nghiệm
• Giá trị điện trở và định mức điện được xác nhận theo thông số kỹ thuật của model áp dụng
• Có thể xem xét chiều dài thanh, chiều dài dây nối đất và cấu hình kết nối theo yêu cầu dự án
• Có thể xác nhận thông số kỹ thuật và các tài liệu kiểm tra áp dụng trước khi mua số lượng lớn

Thông số kỹ thuật nhanh

Bảng dưới đây bao gồm các thông số chính phục vụ việc xem xét kỹ thuật và mua sắm. Cần đối chiếu chính xác định mức điện và kích thước với bảng dữ liệu và bản vẽ đã được phê duyệt của model được chọn.

Để nhận báo giá chính xác, vui lòng cung cấp loại thiết bị, điện áp định mức, giá trị điện trở yêu cầu nếu có chỉ định, chiều dài thanh, chiều dài dây nối đất, số lượng và các yêu cầu liên quan của dự án. Nếu có, hãy cung cấp thông tin điện dung hoặc năng lượng tích trữ của thiết bị để có thể xem xét khả năng phóng điện cần thiết.

Phóng điện có điện trở hoạt động như thế nào?

Thiết bị điện có các phần tử điện dung có thể vẫn còn tích trữ năng lượng sau khi ngắt nguồn. Điều này có thể xảy ra ở dàn tụ điện, cáp cao áp và một số cấu hình thử nghiệm điện.

Sào phóng điện có điện trở sử dụng một phần tử điện trở trong đường phóng điện dự kiến. Điện trở giới hạn dòng điện tùy theo điều kiện điện, giúp điện tích dư giảm một cách có kiểm soát khi dụng cụ được lựa chọn và sử dụng đúng cách.

1. Tiếp xúc với điểm được chỉ định trên thiết bị

Đầu tiếp xúc tạo giao diện điện dự kiến với thiết bị cần phóng điện. Thiết kế của đầu phải phù hợp với điểm tiếp xúc được chỉ định và ứng dụng đã được phê duyệt.

Chỉ được sử dụng sào theo quy trình an toàn điện áp dụng. Cần xác định tính tương thích của sản phẩm, tình trạng cách ly thiết bị và việc xác minh điện áp cần thiết trước khi tiến hành phóng điện.

2. Hạn chế dòng điện qua phần tử điện trở

Khi đường phóng điện dự kiến được thiết lập, phần tử điện trở sẽ hạn chế dòng điện phóng ban đầu. Điều này giúp tránh dòng điện đột ngột thường xuất hiện khi kết nối trực tiếp có điện trở thấp không kiểm soát trong lúc thiết bị vẫn còn tích trữ lượng năng lượng đáng kể.

Dòng điện thực tế phụ thuộc vào điện áp ban đầu, điện trở và điều kiện mạch. Điện trở cũng phải có khả năng chịu được năng lượng liên quan đến ứng dụng dự kiến.

3. Giải phóng năng lượng điện tích trữ

Khi thiết bị phóng điện, năng lượng tích trữ sẽ giảm. Tốc độ phóng điện phụ thuộc vào đặc tính thiết bị, giá trị điện trở và cấu hình phóng điện.

Không nên giả định thời gian phóng điện cụ thể chỉ dựa vào tên sản phẩm hoặc điện áp định mức. Các điều kiện phóng điện cần thiết phải được xác định dựa trên hướng dẫn của nhà sản xuất thiết bị, yêu cầu kỹ thuật và quy trình tại địa điểm đã được phê duyệt.

4. Xác minh và các biện pháp an toàn tiếp theo

Việc hoàn tất thao tác phóng điện có điện trở, tự nó, không chứng minh rằng thiết bị an toàn để chạm vào hoặc làm việc. Mọi bước xác minh, biện pháp phóng điện bổ sung hoặc nối đất bảo vệ tạm thời cần thiết phải tuân theo quy trình áp dụng.

Sào phóng điện có điện trở được thiết kế cho chức năng phóng điện được chỉ định. Không nên tự động coi sản phẩm này là vật thay thế cho một bộ nối đất di động và ngắn mạch hoàn chỉnh.

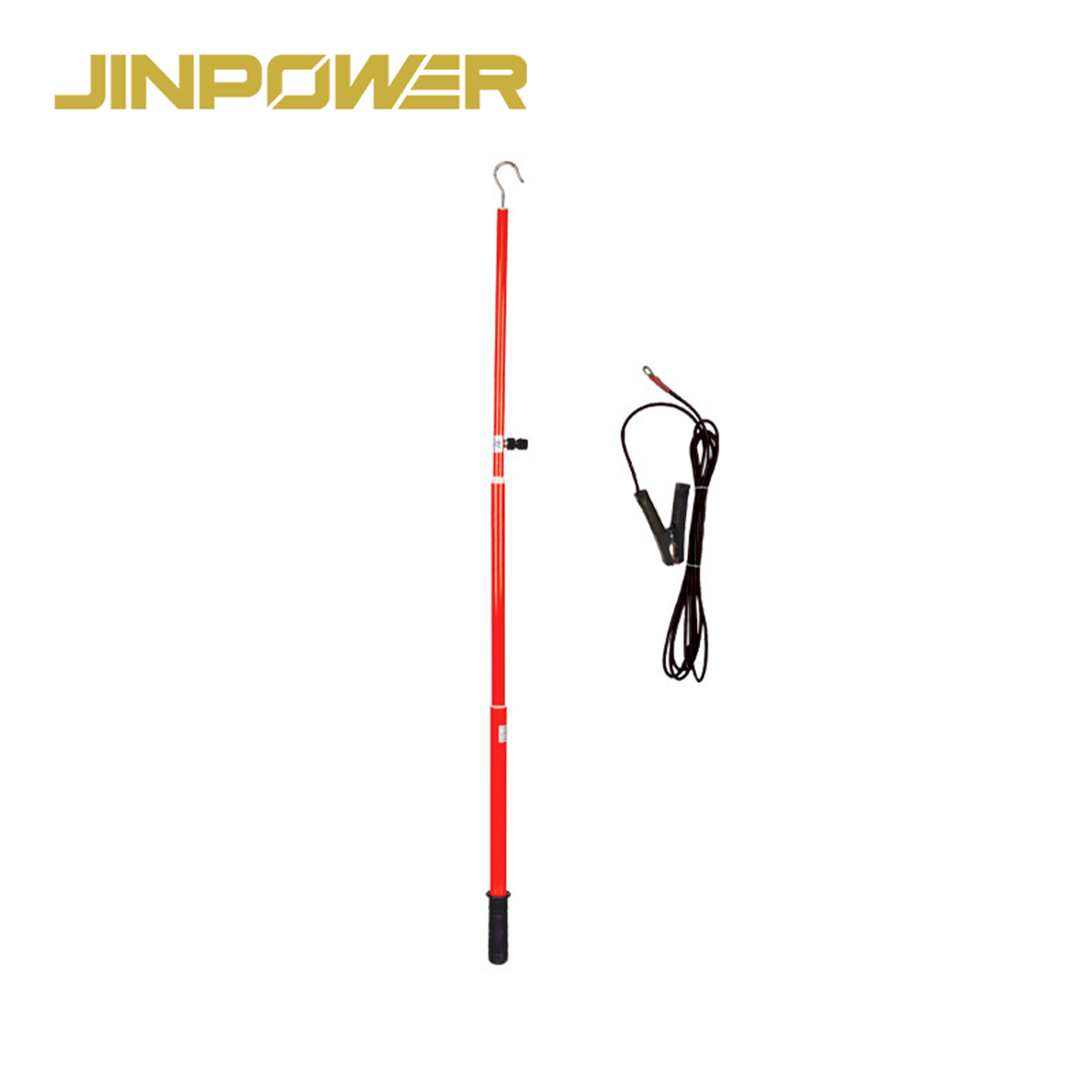

Các bộ phận chính của sào phóng điện có điện trở

Cấu hình sản phẩm bao gồm các bộ phận cần thiết cho chức năng phóng điện có điện trở dự kiến. Người mua nên xác nhận thiết kế và kích thước thực tế của các bộ phận theo bản vẽ kỹ thuật của model được chọn.

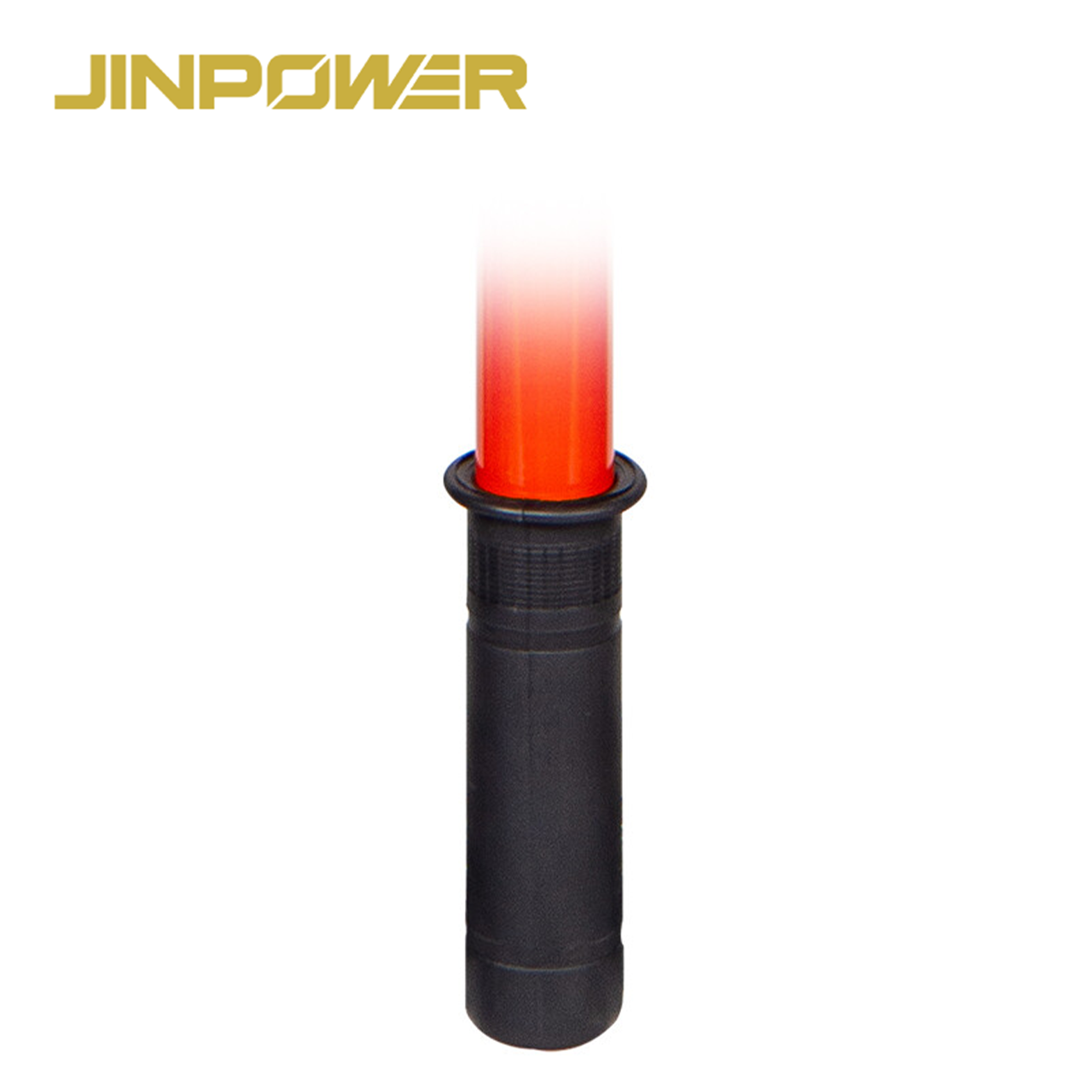

Thanh cách điện

Thanh cách điện tạo phần thao tác dùng để định vị đầu tiếp xúc, đồng thời duy trì khoảng cách cần thiết giữa người vận hành và điểm tiếp xúc điện.

Chiều dài thanh và chiều dài cách điện hữu hiệu cần được lựa chọn theo thiết bị, bố trí thao tác và các yêu cầu an toàn điện áp dụng. Chỉ riêng tổng chiều dài thanh không xác định được cấp cách điện của sản phẩm.

Đầu tiếp xúc

Đầu tiếp xúc tạo giao diện điện với điểm được chỉ định trên thiết bị. Hình dạng và kích thước của đầu phải phù hợp với cách kết nối dự kiến.

Đối với thiết bị theo yêu cầu riêng của dự án, người mua nên cung cấp bản vẽ kết nối hoặc kích thước giao diện nếu có. Điều này giúp xác nhận tính tương thích trước khi sản xuất hoặc phê duyệt đơn hàng.

Phần tử điện trở

Phần tử điện trở là bộ phận then chốt giúp phân biệt sào phóng điện có điện trở với dụng cụ phóng điện trực tiếp đơn giản. Phần tử này giới hạn dòng điện phóng theo đặc tính điện của nó và điều kiện của thiết bị.

Cần đánh giá đồng thời giá trị điện trở, dung sai và khả năng chịu năng lượng. Điện trở có giá trị điện trở phù hợp vẫn có thể không thích hợp nếu định mức năng lượng hoặc chế độ phóng điện không đáp ứng ứng dụng.

Dây nối đất

Dây nối đất tạo kết nối dẫn điện tới điểm nối đất được chỉ định, như một phần của cấu hình phóng điện.

Chiều dài dây, thông số kỹ thuật của dây dẫn và chi tiết kết nối phải phù hợp với sản phẩm được chọn và ứng dụng dự kiến. Cần xác nhận chiều dài cáp tùy chỉnh cùng với các yêu cầu điện áp dụng.

Kẹp nối đất

Kẹp nối đất kết nối dây dẫn với điểm nối đất được chỉ định. Kích thước và phương thức kết nối của kẹp phải tương thích với giao diện dự kiến.

Nếu dự án của bạn sử dụng đầu nối đất hoặc cách kết nối cụ thể, hãy cung cấp các kích thước hoặc bản vẽ liên quan trong giai đoạn yêu cầu báo giá.

Ứng dụng điển hình của sào phóng điện có điện trở

Dàn tụ điện

Dàn tụ điện có thể vẫn còn tích trữ năng lượng điện sau khi ngắt kết nối. Có thể cần bố trí phóng điện có điện trở phù hợp trước khi tiến hành bảo trì hoặc công việc khác đã được phê duyệt.

Việc lựa chọn cần xem xét điện áp ban đầu, điện dung, năng lượng tích trữ, điều kiện phóng điện cần thiết và khả năng chịu năng lượng của điện trở. Mô tả dùng chung không đủ để xác định sản phẩm có phù hợp với một dàn tụ điện cụ thể hay không.

Cáp cao áp

Cáp cao áp có thể còn tích điện dung sau khi được cách ly. Phương pháp phóng điện phù hợp phụ thuộc vào hệ thống cáp, đặc tính điện, các điểm kết nối và quy trình bảo trì đã được phê duyệt.

Trước khi chọn sào phóng điện, hãy xác nhận điện áp cáp, các điều kiện năng lượng tích trữ liên quan và bố trí phóng điện cần thiết với nhóm kỹ thuật chịu trách nhiệm.

GIS và thiết bị đóng cắt

Một số ứng dụng của thiết bị đóng cắt cách điện bằng khí (GIS) và thiết bị đóng cắt thông thường có thể cần quản lý điện tích dư trong quá trình bảo trì hoặc thử nghiệm.

Chỉ sử dụng sản phẩm khi nhà sản xuất thiết bị cho phép ứng dụng đó và cung cấp điểm kết nối phù hợp. Phải xác nhận tính phù hợp dựa trên cấu hình thiết bị và quy trình đã được phê duyệt.

Thiết bị thử nghiệm cao áp

Một số thiết bị thử nghiệm cao áp và đối tượng thử nghiệm được kết nối có thể còn tích trữ năng lượng điện sau khi thử nghiệm. Dụng cụ phóng điện có điện trở phù hợp có thể là một phần của quy trình giải phóng năng lượng đã được phê duyệt.

Điện trở, khả năng chịu năng lượng và cách bố trí kết nối cần thiết phải phù hợp với đối tượng thử nghiệm và các điều kiện điện liên quan.

Bảo trì trạm biến áp

Quy trình bảo trì trạm biến áp có thể liên quan đến thiết bị còn năng lượng điện dư sau khi cách ly. Sào phóng điện có điện trở có thể phù hợp với các ứng dụng được chỉ định khi định mức sản phẩm và thiết kế kết nối đáp ứng các yêu cầu.

Cần xác định chính xác loại thiết bị và yêu cầu phóng điện trước khi mua, thay vì giả định một model phù hợp với mọi ứng dụng tại trạm biến áp.

Sào phóng điện có điện trở và sào phóng điện có điện trở & trực tiếp

JINPOWER cung cấp cả sào phóng điện có điện trở và sào phóng điện có điện trở & trực tiếp. Mặc dù các sản phẩm có liên quan, chúng đáp ứng các yêu cầu chức năng khác nhau và cần được chỉ định riêng.

Không sản phẩm nào tự động phù hợp với mọi ứng dụng cao áp. Lựa chọn đúng phụ thuộc vào thiết bị, điều kiện năng lượng tích trữ, phương pháp phóng điện cần thiết và quy trình vận hành đã được phê duyệt.

Nếu dự án của bạn yêu cầu cụ thể cả chức năng phóng điện có điện trở và phóng điện trực tiếp, hãy xem Sào phóng điện có điện trở & trực tiếp của chúng tôi.

Cách chọn sào phóng điện có điện trở phù hợp

1. Xác nhận điện áp thiết bị

Trước tiên, xác định điện áp định mức của thiết bị và điều kiện ứng dụng thực tế. Khi cần, hãy nêu rõ ứng dụng liên quan đến AC, DC hay một cấu hình thử nghiệm cao áp cụ thể.

Sản phẩm được chọn phải có định mức điện và cấu hình cách điện phù hợp. Không xác định tính phù hợp chỉ dựa vào chiều dài hoặc hình thức của thanh.

2. Xác định loại thiết bị

Nêu rõ sào sẽ được sử dụng cho dàn tụ điện, cáp cao áp, GIS, thiết bị đóng cắt, thiết bị thử nghiệm hay ứng dụng khác.

Các thiết bị khác nhau có thể tích trữ lượng năng lượng khác nhau ngay cả khi điện áp danh định tương tự nhau. Loại thiết bị giúp xác định thông tin kỹ thuật nào cần thiết cho việc lựa chọn.

3. Xác nhận yêu cầu về điện trở

Nếu dự án quy định giá trị điện trở hoặc dung sai, hãy nêu thông tin đó trong yêu cầu báo giá (RFQ). Nếu chưa xác định giá trị, hãy cung cấp đặc tính thiết bị và các yêu cầu kỹ thuật áp dụng để xem xét kỹ thuật.

Không nên lựa chọn giá trị điện trở một cách riêng lẻ. Cần đánh giá giá trị này cùng với điện áp ban đầu, dòng điện phóng, năng lượng tích trữ và khả năng chịu năng lượng của điện trở.

4. Xem xét năng lượng tích trữ và chế độ phóng điện

Đối với thiết bị có các phần tử điện dung, năng lượng tích trữ là yếu tố quan trọng để xác định khả năng phóng điện cần thiết.

Nếu có, hãy cung cấp điện dung, điện áp ban đầu, dữ liệu năng lượng tích trữ và điều kiện phóng điện cần thiết. Các thông tin này giúp xác định phần tử điện trở được chọn có phù hợp với ứng dụng hay không.

5. Xác nhận chiều dài thanh và phần cách điện

Nêu rõ tổng chiều dài thanh và chiều dài cách điện hữu hiệu cần thiết. Kích thước phải phù hợp với điểm tiếp cận thiết bị và các yêu cầu vận hành áp dụng.

Nếu dự án quy định kích thước cụ thể, hãy cung cấp bản vẽ hoặc thông số kỹ thuật liên quan để xem xét.

6. Chọn dây nối đất và kẹp phù hợp

Xác nhận chiều dài dây nối đất, thông số kỹ thuật dây dẫn và kết nối của kẹp cần thiết. Toàn bộ bố trí kết nối phải phù hợp với thiết bị dự kiến và điểm nối đất.

Đối với giao diện không tiêu chuẩn, hãy gửi kích thước kết nối hoặc bản vẽ kèm yêu cầu để giảm thiểu vấn đề tương thích trước khi đặt hàng.

7. Xác nhận yêu cầu thử nghiệm và tài liệu

Trước khi mua số lượng lớn, hãy xác định bảng dữ liệu kỹ thuật, bản vẽ, xác minh điện trở, tài liệu thử nghiệm cách điện áp dụng và các hồ sơ kiểm tra riêng theo dự án cần thiết.

Xác nhận những tài liệu nào có sẵn cho model thực tế được chọn, thay vì giả định mọi cấu hình sản phẩm đều có cùng phạm vi thử nghiệm.

Thử nghiệm và xác minh chất lượng

Đối với dụng cụ bảo trì điện, việc xác minh chất lượng cần bao quát cấu hình sản phẩm và các yêu cầu kỹ thuật liên quan đến ứng dụng dự kiến. Chỉ kiểm tra hình thức không thể xác định tính phù hợp về điện.

Tùy theo model được chọn và kế hoạch kiểm tra đã thống nhất, các hạng mục sau có thể liên quan đến việc nghiệm thu sản phẩm.

Kiểm tra thông số kỹ thuật điện

• Giá trị điện trở và dung sai theo thông số kỹ thuật đã được phê duyệt
• Yêu cầu về điện áp và ứng dụng điện áp dụng
• Khả năng chịu năng lượng của điện trở và chế độ phóng điện được chỉ định
• Sự thống nhất giữa thiết kế đã được phê duyệt và cấu hình được cung cấp
• Hồ sơ hiệu suất điện áp dụng, nếu được yêu cầu

Kiểm tra cơ khí và kích thước

• Tổng chiều dài thanh và phần cách điện hữu hiệu
• Kích thước đầu tiếp xúc và cách bố trí kết nối
• Chiều dài dây nối đất và chi tiết dây dẫn được chỉ định
• Loại kẹp nối đất và tính tương thích của kết nối
• Tình trạng bề mặt và hư hỏng cơ khí nhìn thấy được
• Nhận diện sản phẩm và các dấu nhãn cần thiết

Tài liệu thử nghiệm cách điện và điện

Khi được yêu cầu theo thông số kỹ thuật sản phẩm hoặc dự án, hãy xác nhận các thử nghiệm cách điện, phép đo điện trở và các hạng mục xác minh hiệu suất điện khác áp dụng. Phương pháp thử và tiêu chí chấp nhận phải tương ứng với sản phẩm thực tế và mục đích sử dụng.

Chỉ đo điện trở cơ bản hoặc kiểm tra bằng mắt không thể xác nhận đầy đủ tính phù hợp về điện của dụng cụ phóng điện cao áp.

Tài liệu kỹ thuật

Tùy theo đơn hàng, tài liệu liên quan có thể bao gồm bảng dữ liệu kỹ thuật, bản vẽ đã được phê duyệt, xác minh điện trở, hồ sơ thử nghiệm cách điện áp dụng và các tài liệu kiểm tra khác đã thống nhất.

Nếu dự án của công ty điện lực hoặc EPC yêu cầu tiêu chuẩn cụ thể hay xác minh của bên thứ ba, hãy nêu yêu cầu trước khi xác nhận đơn hàng để xem xét tính áp dụng và tài liệu liên quan.

Yêu cầu an toàn cho ứng dụng phóng điện có điện trở

Sào phóng điện có điện trở được thiết kế để nhân viên điện đã qua đào tạo và được ủy quyền sử dụng. Việc lựa chọn và vận hành sản phẩm phải tuân theo hướng dẫn của nhà sản xuất thiết bị, các yêu cầu an toàn điện áp dụng và quy trình tại địa điểm đã được phê duyệt.

Cách ly và xác minh điện áp

Chỉ ngắt kết nối không chứng minh rằng thiết bị an toàn. Trước khi tiến hành công việc liên quan, phải hoàn tất việc cách ly và xác minh điện áp theo quy trình đã được phê duyệt, sử dụng thiết bị phù hợp.

Khi cần phát hiện điện áp, hãy xem dòng sản phẩm Thiết bị dò điện áp cao của chúng tôi để biết thêm các thiết bị an toàn điện liên quan.

Điều kiện năng lượng tích trữ và phóng điện

Thiết bị có thể vẫn còn tích trữ năng lượng điện sau khi được cách ly. Phương pháp phóng điện cần thiết phải tính đến các đặc tính thực tế của thiết bị và quy trình đã được phê duyệt.

Không giả định rằng thời gian chờ cố định hoặc sự hiện diện của phần tử điện trở đảm bảo toàn bộ năng lượng tích trữ đã được giải phóng. Mọi bước xác minh và biện pháp an toàn tiếp theo cần thiết phải tuân theo hướng dẫn áp dụng.

Phóng điện và nối đất bảo vệ là hai chức năng khác nhau

Dụng cụ phóng điện có điện trở giải phóng năng lượng điện dư qua đường điện trở được chỉ định. Thiết bị nối đất bảo vệ tạm thời và ngắn mạch có chức năng riêng, đồng thời phải được lựa chọn theo định mức điện và ứng dụng dự kiến của thiết bị đó.

Không nên tự động coi sào phóng điện có điện trở là vật thay thế cho bộ nối đất di động và ngắn mạch có định mức phù hợp.

Các sản phẩm nối đất và an toàn điện liên quan

Tùy theo yêu cầu dự án, bạn cũng có thể cần thiết bị nối đất liên quan hoặc sào phóng điện có cấu hình chức năng khác.

• Sào phóng điện có điện trở & trực tiếp — dành cho dự án yêu cầu cả chức năng phóng điện có điện trở và trực tiếp trong cấu hình được chọn.
• Cáp nối đất — dành cho dự án yêu cầu cáp nối đất hoặc bộ phận cáp có thông số kỹ thuật cụ thể.
• Bộ nối đất di động và ngắn mạch — dành cho các ứng dụng nối đất bảo vệ tạm thời và ngắn mạch được chỉ định.
• Thiết bị dò điện áp cao — dùng để xác minh điện áp theo quy trình an toàn điện đã được phê duyệt.

Cần đưa những gì vào yêu cầu báo giá (RFQ)?

Cung cấp đầy đủ thông tin kỹ thuật ngay từ giai đoạn yêu cầu giúp giảm thiếu sót trong thông số, các lần sửa báo giá và vấn đề tương thích sản phẩm.

Nếu dự án của bạn có thông số kỹ thuật hiện có cho dụng cụ phóng điện hoặc bản vẽ kết nối, hãy gửi kèm khi yêu cầu báo giá. Điều này giúp nhóm kỹ thuật xem xét cấu hình cần thiết chính xác hơn.

Câu hỏi thường gặp

Sào phóng điện có điện trở là gì?

Sào phóng điện có điện trở là dụng cụ phóng điện dùng phần tử điện trở để giới hạn dòng điện trong khi giải phóng điện tích dư từ các thiết bị được chỉ định. Tính phù hợp của sản phẩm phụ thuộc vào đặc tính thiết bị, định mức sản phẩm và quy trình vận hành đã được phê duyệt.

Vì sao sào phóng điện sử dụng phần tử điện trở?

Phần tử điện trở giới hạn dòng điện phóng ban đầu theo điều kiện điện. Điều này giúp giảm rủi ro liên quan đến việc phóng điện trực tiếp không kiểm soát khi thiết bị vẫn còn tích trữ năng lượng.

Sào phóng điện có điện trở có thể dùng cho thiết bị nào?

Các lĩnh vực ứng dụng điển hình gồm dàn tụ điện, cáp cao áp, GIS, thiết bị đóng cắt, trạm biến áp và thiết bị thử nghiệm cao áp. Cần xác nhận model được chọn phù hợp với thiết bị cụ thể và yêu cầu phóng điện.

Làm thế nào để chọn đúng giá trị điện trở?

Việc lựa chọn điện trở phụ thuộc vào điện áp thiết bị, năng lượng tích trữ, điều kiện phóng điện cần thiết và khả năng chịu năng lượng của điện trở. Hãy tuân theo thông số kỹ thuật thiết bị đã được phê duyệt hoặc yêu cầu kỹ thuật thay vì chọn giá trị điện trở chỉ dựa trên điện áp.

Sào có định mức điện áp dùng chung cho mọi trường hợp không?

Không. Điện áp áp dụng và cấu hình cách điện phụ thuộc vào model được chọn và tài liệu kỹ thuật của model đó. Hãy xác nhận định mức trước khi sử dụng sản phẩm cho một ứng dụng cụ thể.

Sào phóng điện có điện trở khác gì sào phóng điện có điện trở & trực tiếp?

Sào phóng điện có điện trở cung cấp chức năng phóng điện có điện trở được chỉ định. Sào phóng điện có điện trở & trực tiếp kết hợp chức năng phóng điện có điện trở với chức năng phóng điện trực tiếp bổ sung. Hãy lựa chọn theo ứng dụng cần thiết và quy trình thiết bị đã được phê duyệt.

Sào phóng điện có điện trở có thể thay thế bộ nối đất di động không?

Không phải trong mọi trường hợp. Sào phóng điện được thiết kế cho chức năng phóng điện được chỉ định, trong khi bộ nối đất di động được thiết kế cho các nhiệm vụ nối đất bảo vệ tạm thời và ngắn mạch xác định. Thiết bị cần thiết phải được xác định theo quy trình an toàn đã được phê duyệt.

Có thể tùy chỉnh chiều dài thanh và dây nối đất không?

Có thể xem xét yêu cầu về chiều dài thanh và dây nối đất theo cấu hình sản phẩm hiện có. Mọi thay đổi ảnh hưởng đến cách điện, điện trở hoặc hiệu suất điện đều cần được xác nhận kỹ thuật.

Nên yêu cầu những tài liệu nào trước khi mua số lượng lớn?

Tùy theo dự án, hãy yêu cầu bảng dữ liệu kỹ thuật, bản vẽ đã được phê duyệt, xác minh điện trở, hồ sơ thử nghiệm cách điện áp dụng và các tài liệu kiểm tra khác đã thống nhất. Xác nhận những tài liệu nào có sẵn cho đúng model sản phẩm.

Cần thông tin gì để nhận báo giá?

Cung cấp loại thiết bị, điện áp định mức, giá trị điện trở yêu cầu nếu có chỉ định, chiều dài thanh, chiều dài dây nối đất, số lượng và yêu cầu dự án. Nếu có, thông tin về năng lượng tích trữ và bản vẽ kết nối cũng rất hữu ích.

Yêu cầu thông tin chi tiết và báo giá sào phóng điện có điện trở

Nếu bạn đang tìm mua sào phóng điện có điện trở cho dàn tụ điện, hệ thống cáp cao áp, thiết bị đóng cắt, trạm biến áp hoặc ứng dụng thử nghiệm điện, hãy gửi yêu cầu kỹ thuật cho JINPOWER để xem xét.

Vui lòng cung cấp điện áp thiết bị, loại thiết bị, giá trị điện trở yêu cầu nếu có chỉ định, chiều dài thanh, chiều dài dây nối đất, số lượng và các yêu cầu liên quan của dự án. Nếu có, hãy cung cấp điện dung thiết bị, thông tin năng lượng tích trữ và bản vẽ kết nối.

JINPOWER có thể xem xét cấu hình được yêu cầu dựa trên tài liệu sản phẩm hiện có và làm rõ thông tin cần thiết trước khi báo giá và xác nhận đơn hàng.
