Ürün Öne Çıkan Özellikleri

• Belirli elektrik uygulamaları için dirençli deşarj işlevi
• İlk deşarj akımını sınırlamak üzere tasarlanmış dahili direnç elemanı
• Elektrik kontak başlıklı yalıtkan çalışma çubuğu
• Seçilen konfigürasyona göre topraklama kablosu ve kelepçesi
• Seçili kondansatör bankası, yüksek gerilim kablosu, GIS, şalt donanımı ve test uygulamaları için uygundur
• Direnç değeri ve elektriksel anma değerleri, ilgili model spesifikasyonuna göre teyit edilir
• Çubuk uzunluğu, topraklama kablosu uzunluğu ve bağlantı konfigürasyonu proje gereksinimlerine göre değerlendirilebilir
• Toplu satın alma öncesinde teknik spesifikasyonlar ve geçerli muayene belgeleri teyit edilebilir

Hızlı Teknik Özellikler

Aşağıdaki tablo, teknik değerlendirme ve satın alma için temel parametreleri içerir. Kesin elektriksel anma değerleri ve boyutlar, seçilen modelin onaylı veri sayfası ve teknik çizimine göre teyit edilmelidir.

Doğru bir fiyat teklifi için lütfen ekipman türünü, anma gerilimini, belirtilmişse gerekli direnç değerini, çubuk uzunluğunu, topraklama kablosu uzunluğunu, miktarı ve ilgili proje gereksinimlerini belirtin. Mevcutsa, gerekli deşarj kapasitesinin değerlendirilebilmesi için ekipman kapasitansı veya depolanmış enerji bilgilerini de ekleyin.

Dirençli Deşarj Nasıl Çalışır?

Kapasitif elemanlar içeren elektrikli ekipmanlar, güç kaynağı kesildikten sonra depolanmış enerjiyi koruyabilir. Bu durum kondansatör bankalarında, yüksek gerilim kablolarında ve bazı elektrik test düzeneklerinde görülebilir.

Dirençli Deşarj Çubuğu, tasarlanmış deşarj yolunda bir direnç elemanı kullanır. Direnç, elektriksel koşullara bağlı olarak akımı sınırlar ve alet doğru seçilip kullanıldığında artık yükün kontrollü biçimde azalmasını sağlar.

1. Belirlenmiş Ekipman Noktasıyla Temas

Kontak başlığı, deşarj edilecek ekipmanla amaçlanan elektriksel arayüzü sağlar. Tasarımı, belirlenmiş temas noktasına ve onaylı uygulamaya uygun olmalıdır.

Çubuk yalnızca geçerli elektrik güvenliği prosedürüne uygun olarak kullanılmalıdır. Deşarj işleminden önce ürün uyumluluğu, ekipmanın izolasyonu ve gerekli gerilim doğrulaması sağlanmalıdır.

2. Direnç Elemanı Aracılığıyla Akım Sınırlaması

Amaçlanan deşarj yolu oluşturulduğunda direnç elemanı ilk deşarj akımını sınırlar. Bu, ekipmanda hâlâ önemli miktarda depolanmış enerji varken düşük dirençli kontrolsüz bir bağlantının yol açabileceği ani akımı önlemeye yardımcı olur.

Gerçek akım; başlangıç gerilimine, dirence ve devre koşullarına bağlıdır. Direnç ayrıca amaçlanan uygulamayla ilişkili enerjiyi karşılayabilecek kapasitede olmalıdır.

3. Depolanmış Elektrik Enerjisinin Boşaltılması

Ekipman deşarj oldukça depolanmış enerjisi azalır. Deşarj hızı ekipmanın özelliklerine, direnç değerine ve deşarj konfigürasyonuna bağlıdır.

Yalnızca ürün adına veya anma gerilimine bakarak belirli bir deşarj süresi varsayılmamalıdır. Gerekli deşarj koşulları; ekipman üreticisinin talimatları, mühendislik gereksinimleri ve onaylı saha prosedürüne göre belirlenmelidir.

4. Doğrulama ve Sonraki Güvenlik Önlemleri

Dirençli deşarj işleminin tamamlanması tek başına ekipmana dokunmanın veya ekipman üzerinde çalışmanın güvenli olduğunu kanıtlamaz. Gerekli doğrulama, ek deşarj önlemleri veya geçici koruyucu topraklama, geçerli prosedüre uygun olmalıdır.

Dirençli Deşarj Çubuğu, belirtilen deşarj işlevi için tasarlanmıştır. Otomatik olarak komple taşınabilir topraklama ve kısa devre sisteminin yerine kullanılmamalıdır.

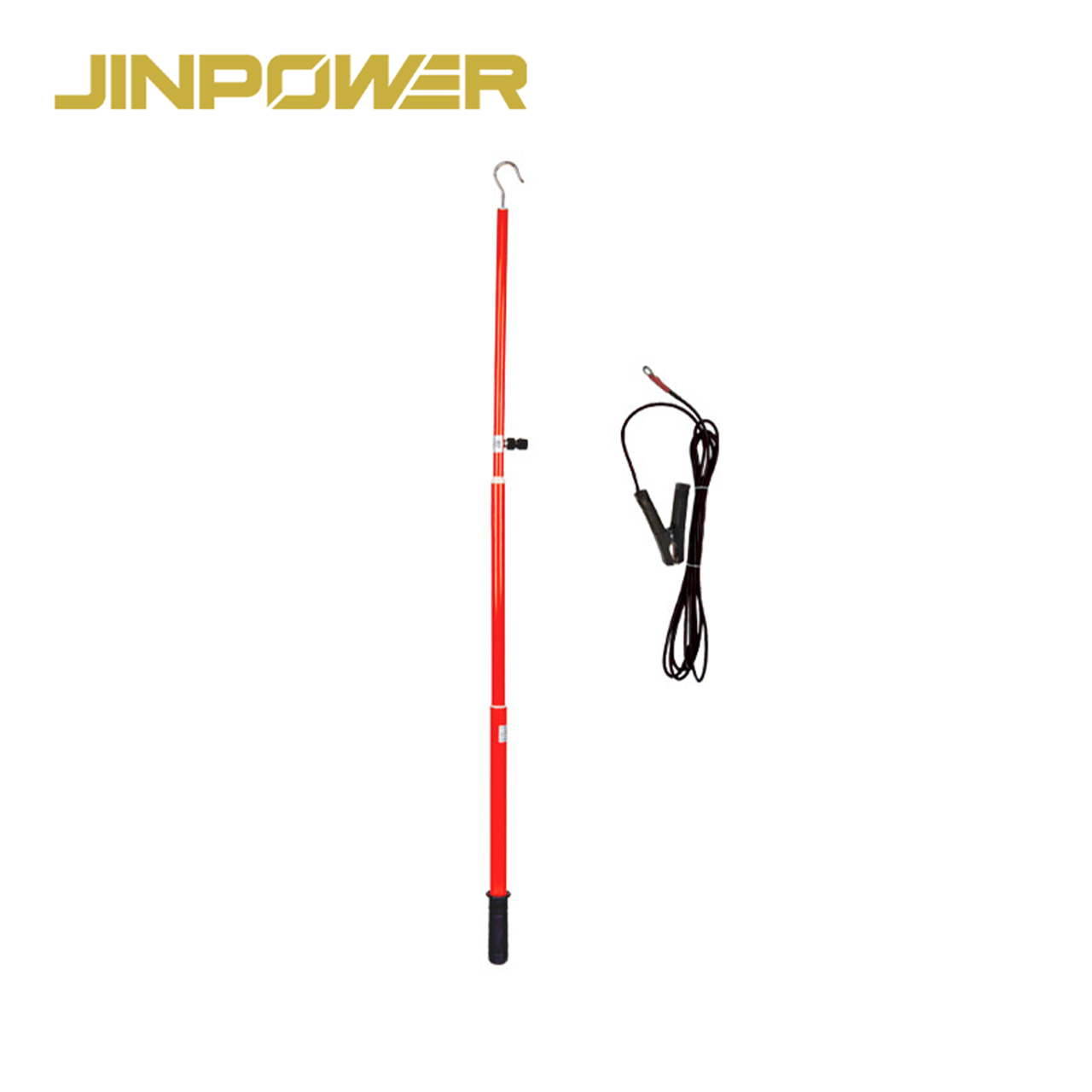

Dirençli Deşarj Çubuğunun Ana Bileşenleri

Ürün konfigürasyonu, amaçlanan dirençli deşarj işlevi için gerekli bileşenleri içerir. Alıcılar, gerçek bileşen tasarımını ve boyutlarını seçilen modelin teknik çizimine göre teyit etmelidir.

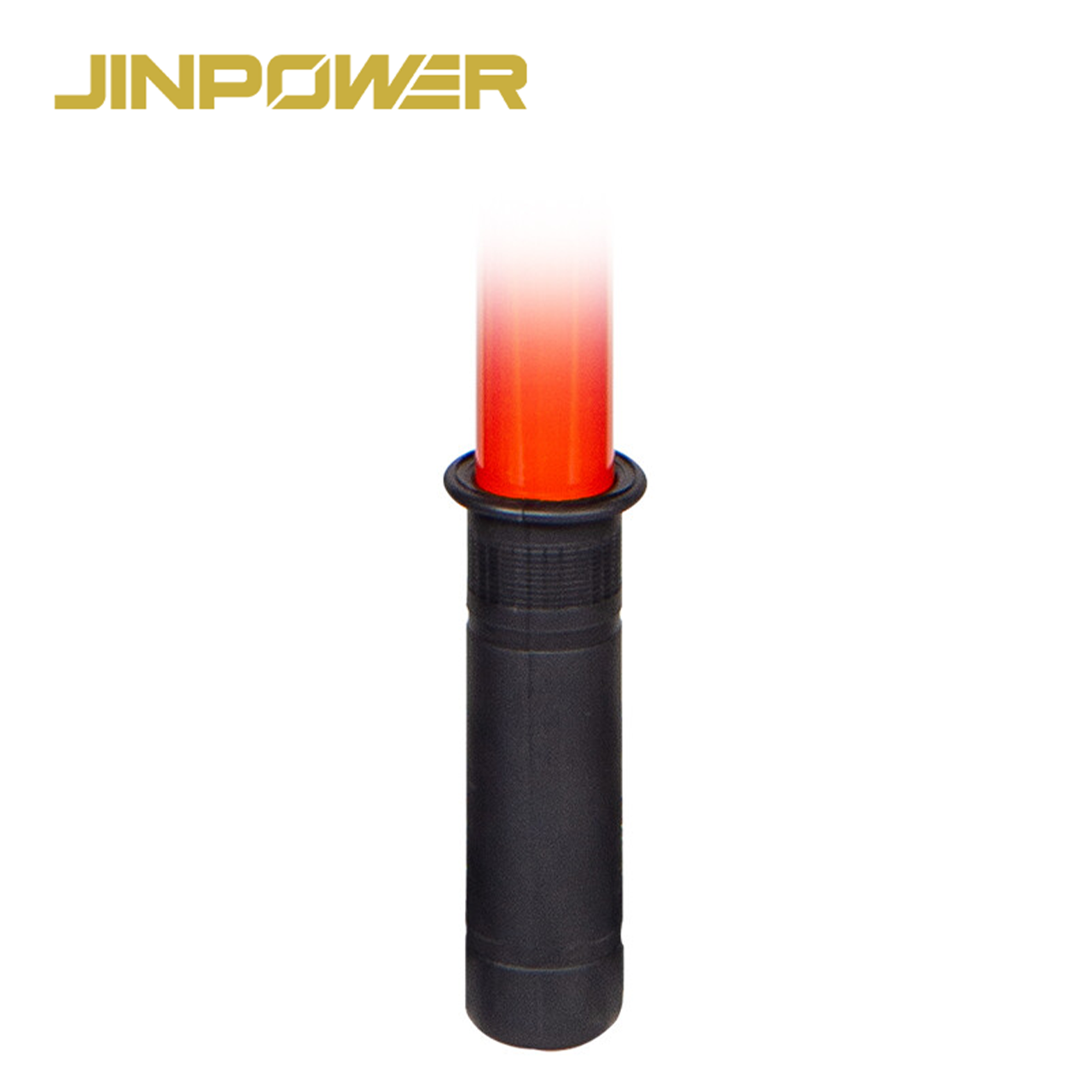

Yalıtkan Çubuk

Yalıtkan çubuk, operatör ile elektriksel temas noktası arasında gerekli mesafeyi korurken kontak başlığını konumlandırmak için kullanılan çalışma bölümünü sağlar.

Çubuk uzunluğu ve etkili yalıtım uzunluğu; ekipmana, çalışma düzenine ve geçerli elektrik güvenliği gereksinimlerine göre seçilmelidir. Toplam çubuk uzunluğu tek başına ürünün yalıtım sınıfını belirlemez.

Kontak Başlığı

Kontak başlığı, belirlenmiş ekipman noktasıyla elektriksel arayüzü sağlar. Şekli ve boyutları, amaçlanan bağlantı düzenine uygun olmalıdır.

Projeye özel ekipmanlarda alıcılar, mevcutsa bağlantı çizimlerini veya arayüz boyutlarını sağlamalıdır. Bu, üretim veya sipariş onayından önce uyumluluğun teyit edilmesine yardımcı olur.

Direnç Elemanı

Direnç elemanı, Dirençli Deşarj Çubuğunu basit bir doğrudan deşarj aletinden ayıran temel bileşendir. Elektriksel özelliklerine ve ekipman koşullarına bağlı olarak deşarj akımını sınırlar.

Direnç değeri, tolerans ve enerji kapasitesi birlikte değerlendirilmelidir. Doğru direnç değerine sahip bir direnç, enerji sınıfı veya deşarj kapasitesi uygulamayla uyuşmuyorsa yine de uygun olmayabilir.

Topraklama Kablosu

Topraklama kablosu, yapılandırılmış deşarj düzeninin bir parçası olarak belirlenmiş topraklama noktasına iletken bağlantı sağlar.

Kablo uzunluğu, iletken spesifikasyonu ve bağlantı ayrıntıları, seçilen ürün ve amaçlanan uygulamayla uyumlu olmalıdır. Özel kablo uzunluğu, geçerli elektrik gereksinimleriyle birlikte teyit edilmelidir.

Topraklama Kelepçesi

Topraklama kelepçesi, kabloyu belirtilen topraklama noktasına bağlar. Boyutları ve bağlantı yöntemi, amaçlanan arayüzle uyumlu olmalıdır.

Projenizde belirli bir topraklama terminali veya bağlantı düzeni kullanılıyorsa, talep aşamasında ilgili boyutları veya çizimi sağlayın.

Dirençli Deşarj Çubuklarının Tipik Uygulamaları

Kondansatör Bankaları

Kondansatör bankaları, bağlantıları kesildikten sonra depolanmış elektrik enerjisini koruyabilir. Bakım veya onaylı başka bir çalışma başlamadan önce uygun bir dirençli deşarj düzeni gerekebilir.

Seçimde başlangıç gerilimi, kapasitans, depolanmış enerji, gerekli deşarj koşulları ve direncin enerji kapasitesi dikkate alınmalıdır. Belirli bir kondansatör bankasına uygunluğu belirlemek için genel amaçlı bir açıklama yeterli değildir.

Yüksek Gerilim Kabloları

Yüksek gerilim kabloları, izolasyon sonrasında kapasitif yük taşıyabilir. Uygun deşarj yöntemi; kablo sistemine, elektriksel özelliklere, bağlantı noktalarına ve onaylı bakım prosedürüne bağlıdır.

Bir deşarj çubuğu seçmeden önce kablo gerilimini, ilgili depolanmış enerji koşullarını ve gerekli deşarj düzenini sorumlu mühendislik ekibiyle teyit edin.

GIS ve Şalt Donanımı

Bazı Gaz İzoleli Şalt Donanımı (GIS) ve geleneksel şalt donanımı uygulamalarında bakım veya test sırasında artık yükün yönetilmesi gerekebilir.

Ürün yalnızca ekipman üreticisinin uygulamaya izin verdiği ve uygun bağlantı noktası sağladığı durumlarda kullanılmalıdır. Uygunluğu, ekipman konfigürasyonuna ve onaylı prosedüre göre teyit edilmelidir.

Yüksek Gerilim Test Ekipmanları

Bazı yüksek gerilim test ekipmanları ve bağlı test nesneleri, test sonrasında elektrik enerjisi taşıyabilir. Uygun bir dirençli deşarj aleti, onaylı enerji boşaltma sürecinin bir parçası olabilir.

Gerekli direnç, enerji kapasitesi ve bağlantı düzeni; test nesnesine ve söz konusu elektriksel koşullara uygun olmalıdır.

Trafo Merkezi Bakımı

Trafo merkezi bakım prosedürleri, izolasyon sonrasında artık elektrik enerjisi taşıyan ekipmanları içerebilir. Ürün anma değerinin ve bağlantı tasarımının gereksinimleri karşıladığı belirli uygulamalarda dirençli deşarj çubuğu uygun olabilir.

Her modelin her trafo merkezi uygulamasına uygun olduğunu varsaymak yerine, satın alma öncesinde ekipman türü ve deşarj gereksinimi kesin olarak belirlenmelidir.

Dirençli Deşarj Çubuğu ile Dirençli ve Doğrudan Deşarj Çubuğu Karşılaştırması

JINPOWER hem Dirençli Deşarj Çubukları hem de Dirençli ve Doğrudan Deşarj Çubukları sunar. Ürünler birbiriyle ilişkili olsa da farklı işlevsel gereksinimleri karşılar ve ayrı ayrı belirtilmelidir.

Her iki ürün de her yüksek gerilim uygulamasına otomatik olarak uygun değildir. Doğru seçim; ekipmana, depolanmış enerji koşullarına, gerekli deşarj yöntemine ve onaylı çalışma prosedürüne bağlıdır.

Projeniz özellikle hem dirençli hem de doğrudan deşarj işlevi gerektiriyorsa Dirençli ve Doğrudan Deşarj Çubuğu ürünümüze göz atın.

Doğru Dirençli Deşarj Çubuğu Nasıl Seçilir?

1. Ekipman Gerilimini Teyit Edin

Ekipmanın anma gerilimini ve gerçek uygulama koşullarını belirleyerek başlayın. Gerekiyorsa uygulamanın AC, DC veya belirli bir yüksek gerilim test düzeni içerip içermediğini belirtin.

Seçilen ürün uygun elektriksel anma değerine ve yalıtım konfigürasyonuna sahip olmalıdır. Uygunluğu yalnızca çubuk uzunluğuna veya görünümüne göre belirlemeyin.

2. Ekipman Türünü Belirleyin

Çubuğun kondansatör bankası, yüksek gerilim kablosu, GIS, şalt donanımı, test ekipmanı veya başka bir uygulama için kullanılacağını belirtin.

Nominal gerilim değerleri benzer olsa bile farklı ekipmanlar farklı miktarlarda enerji depolayabilir. Ekipman türü, seçim için hangi teknik bilgilerin gerektiğini belirlemeye yardımcı olur.

3. Direnç Gereksinimini Teyit Edin

Projenizde bir direnç değeri veya tolerans belirtilmişse bunu teklif talebinize ekleyin. Değer henüz belirlenmediyse teknik değerlendirme için ekipman özelliklerini ve geçerli mühendislik gereksinimlerini sağlayın.

Direnç değeri tek başına seçilmemelidir. Başlangıç gerilimi, deşarj akımı, depolanmış enerji ve direncin enerji kapasitesiyle birlikte değerlendirilmelidir.

4. Depolanmış Enerjiyi ve Deşarj Kapasitesini Değerlendirin

Kapasitif elemanlar içeren ekipmanlarda depolanmış enerji, gerekli deşarj kapasitesinin belirlenmesinde önemli bir etkendir.

Mevcutsa kapasitans, başlangıç gerilimi, depolanmış enerji verileri ve gerekli deşarj koşullarını sağlayın. Bu bilgiler, seçilen direnç elemanının uygulamaya uygun olup olmadığını belirlemeye yardımcı olur.

5. Çubuk ve Yalıtım Bölümü Uzunluğunu Teyit Edin

Gerekli toplam çubuk uzunluğunu ve etkili yalıtım uzunluğunu belirtin. Boyutlar, ekipmana erişim noktasına ve geçerli çalışma gereksinimlerine uygun olmalıdır.

Proje belirli boyutlar gerektiriyorsa inceleme için ilgili çizimi veya teknik spesifikasyonu sağlayın.

6. Topraklama Kablosu ve Kelepçesini Eşleştirin

Gerekli topraklama kablosu uzunluğunu, iletken spesifikasyonunu ve kelepçe bağlantısını teyit edin. Bağlantı düzeninin tamamı, amaçlanan ekipman ve topraklama noktasına uygun olmalıdır.

Standart dışı arayüzlerde, sipariş öncesinde uyumluluk sorunlarını azaltmak için talebe bağlantı boyutlarını veya çizimlerini ekleyin.

7. Test ve Belge Gereksinimlerini Teyit Edin

Toplu satın alma öncesinde gerekli teknik veri sayfasını, çizimi, direnç doğrulamasını, geçerli yalıtım testi belgelerini ve projeye özel diğer muayene kayıtlarını belirleyin.

Her ürün konfigürasyonunun aynı test kapsamına sahip olduğunu varsaymak yerine, seçilen model için hangi belgelerin mevcut olduğunu teyit edin.

Test ve Kalite Doğrulaması

Elektrik bakım aletlerinde kalite doğrulaması, ürün konfigürasyonunu ve amaçlanan uygulamayla ilgili teknik gereksinimleri kapsamalıdır. Görünüm tek başına elektriksel uygunluğu kanıtlamaz.

Seçilen modele ve mutabık kalınan muayene planına bağlı olarak, aşağıdaki maddeler ürün kabulü açısından önem taşıyabilir.

Elektriksel Spesifikasyon Kontrolleri

• Onaylı spesifikasyona göre direnç değeri ve toleransı
• Geçerli gerilim ve elektrik uygulaması gereksinimleri
• Direncin enerji kapasitesi ve belirtilen deşarj kapasitesi
• Onaylı tasarım ile tedarik edilen konfigürasyon arasındaki tutarlılık
• Gerektiğinde geçerli elektrik performans kayıtları

Mekanik ve Boyutsal Kontroller

• Toplam çubuk uzunluğu ve etkili yalıtım bölümü
• Kontak başlığı boyutları ve bağlantı düzeni
• Topraklama kablosu uzunluğu ve belirtilen iletken özellikleri
• Topraklama kelepçesi türü ve bağlantı uyumluluğu
• Yüzey durumu ve görünür mekanik hasar
• Ürün tanımı ve gerekli işaretlemeler

Yalıtım ve Elektrik Testi Belgeleri

Ürün spesifikasyonu veya proje gerektiriyorsa geçerli yalıtım testlerini, direnç ölçümlerini ve diğer elektriksel performans doğrulamalarını teyit edin. Test yöntemi ve kabul kriterleri, gerçek ürüne ve kullanım amacına uygun olmalıdır.

Yalnızca temel bir direnç ölçümü veya görsel inceleme, yüksek gerilim deşarj aletinin elektriksel uygunluğunu bütünüyle kanıtlamaz.

Teknik Belgeler

Siparişe bağlı olarak ilgili belgeler; teknik veri sayfası, onaylı çizim, direnç doğrulaması, geçerli yalıtım testi kayıtları ve üzerinde mutabık kalınan diğer muayene belgelerini içerebilir.

Bir kamu hizmeti kuruluşu veya EPC projesi belirli bir standart ya da üçüncü taraf doğrulaması gerektiriyorsa, uygulanabilirliği ve belgeleri inceleyebilmek için sipariş onayından önce bu gereksinimi belirtin.

Dirençli Deşarj Uygulamaları için Güvenlik Gereksinimleri

Dirençli Deşarj Çubuğu, eğitimli ve yetkili elektrik personeli tarafından kullanılmak üzere tasarlanmıştır. Ürün seçimi ve kullanımı; ekipman üreticisinin talimatlarına, geçerli elektrik güvenliği gereksinimlerine ve onaylı saha prosedürüne uygun olmalıdır.

İzolasyon ve Gerilim Doğrulaması

Bağlantının kesilmesi tek başına ekipmanın güvenli olduğunu kanıtlamaz. İlgili çalışma başlamadan önce gerekli izolasyon ve gerilim doğrulaması, onaylı prosedüre ve uygun ekipmana göre tamamlanmalıdır.

Gerilim algılama gerekiyorsa, ilgili elektrik güvenliği ekipmanları için Yüksek Gerilim Dedektörü ürün grubumuza göz atın.

Depolanmış Enerji ve Deşarj Koşulları

Ekipman, izolasyon sonrasında elektrik enerjisi taşıyabilir. Gerekli deşarj yöntemi, ekipmanın gerçek özelliklerini ve onaylı prosedürü dikkate almalıdır.

Sabit bir bekleme süresinin veya direnç elemanının varlığının tüm depolanmış enerjinin boşaltılmasını garanti ettiğini varsaymayın. Gerekli doğrulama ve sonraki güvenlik önlemleri, geçerli talimatlara uygun olmalıdır.

Deşarj ve Koruyucu Topraklama Farklı İşlevlerdir

Dirençli deşarj aleti, artık elektrik enerjisini belirtilen direnç yolu üzerinden boşaltır. Geçici koruyucu topraklama ve kısa devre ekipmanı ayrı bir işlev görür ve kendi elektriksel anma değerlerine ve kullanım amacına göre seçilmelidir.

Dirençli Deşarj Çubuğu, anma değerlerine sahip taşınabilir bir topraklama ve kısa devre setinin yerine otomatik olarak kullanılmamalıdır.

İlgili Topraklama ve Elektrik Güvenliği Ürünleri

Proje gereksinimlerinize bağlı olarak ilgili topraklama ekipmanlarına veya farklı işlevsel konfigürasyona sahip bir deşarj çubuğuna da ihtiyacınız olabilir.

• Dirençli ve Doğrudan Deşarj Çubuğu — seçilen konfigürasyonda hem dirençli hem de doğrudan deşarj işlevi gerektiren projeler için.
• Topraklama Kablosu — belirtilen bir topraklama kablosu veya kablo bileşeni gerektiren projeler için.
• Taşınabilir Topraklama ve Kısa Devre Seti — belirli geçici koruyucu topraklama ve kısa devre uygulamaları için.
• Yüksek Gerilim Dedektörü — onaylı bir elektrik güvenliği prosedürünün parçası olarak gerilim doğrulaması için.

Teklif Talebinize Neleri Eklemelisiniz?

Talep aşamasında eksiksiz teknik bilgi sağlamak, spesifikasyon eksikliklerini, teklif revizyonlarını ve ürün uyumluluğu sorunlarını azaltmaya yardımcı olur.

Projenizde mevcut bir deşarj aleti spesifikasyonu veya bağlantı çizimi varsa talebinize ekleyin. Bu, teknik ekibin gerekli konfigürasyonu daha doğru değerlendirmesine yardımcı olur.

Sıkça Sorulan Sorular

Dirençli Deşarj Çubuğu nedir?

Dirençli Deşarj Çubuğu, belirli ekipmanlardaki artık elektrik yükünü boşaltırken akımı sınırlamak için bir direnç elemanı kullanan elektrikli deşarj aletidir. Uygunluğu ekipman özelliklerine, ürün anma değerine ve onaylı çalışma prosedürüne bağlıdır.

Deşarj çubuğunda neden direnç elemanı kullanılır?

Direnç elemanı, elektriksel koşullara bağlı olarak ilk deşarj akımını sınırlar. Bu, ekipmanda hâlâ depolanmış enerji varken kontrolsüz doğrudan deşarjla ilişkili riski azaltmaya yardımcı olur.

Dirençli Deşarj Çubuğu hangi ekipmanlarda kullanılabilir?

Tipik uygulama alanları arasında kondansatör bankaları, yüksek gerilim kabloları, GIS, şalt donanımı, trafo merkezleri ve yüksek gerilim test ekipmanları bulunur. Seçilen modelin belirli ekipman ve deşarj gereksinimine uygun olduğu teyit edilmelidir.

Doğru direnç değerini nasıl seçerim?

Direnç seçimi; ekipman gerilimine, depolanmış enerjiye, gerekli deşarj koşullarına ve direncin enerji kapasitesine bağlıdır. Yalnızca gerilime bakarak direnç değeri seçmek yerine onaylı ekipman spesifikasyonuna veya mühendislik gereksinimlerine uyun.

Çubuğun evrensel bir gerilim anma değeri var mı?

Hayır. Geçerli gerilim ve yalıtım konfigürasyonu, seçilen modele ve teknik belgelerine bağlıdır. Ürünü belirli bir uygulamada kullanmadan önce anma değerini teyit edin.

Dirençli Deşarj Çubuğu ile Dirençli ve Doğrudan Deşarj Çubuğu arasındaki fark nedir?

Dirençli Deşarj Çubuğu, belirtilen dirençli deşarj işlevini sağlar. Dirençli ve Doğrudan Deşarj Çubuğu ise dirençli deşarjı ek bir doğrudan deşarj işleviyle birleştirir. Gerekli uygulamaya ve onaylı ekipman prosedürüne göre seçim yapın.

Dirençli Deşarj Çubuğu Taşınabilir Topraklama Setinin yerine kullanılabilir mi?

Otomatik olarak kullanılamaz. Deşarj çubuğu belirtilen deşarj işlevi için tasarlanırken Taşınabilir Topraklama Seti, tanımlanmış geçici koruyucu topraklama ve kısa devre görevleri için tasarlanmıştır. Gerekli ekipman onaylı güvenlik prosedürüne göre belirlenmelidir.

Çubuk uzunluğu ve topraklama kablosu uzunluğu özelleştirilebilir mi?

Çubuk ve topraklama kablosu gereksinimleri, mevcut ürün konfigürasyonuna göre değerlendirilebilir. Yalıtımı, direnci veya elektriksel performansı etkileyen her değişiklik için teknik onay gerekir.

Toplu satın alma öncesinde hangi belgeleri talep etmeliyim?

Projeye bağlı olarak teknik veri sayfasını, onaylı çizimi, direnç doğrulamasını, geçerli yalıtım testi kayıtlarını ve üzerinde mutabık kalınan diğer muayene belgelerini talep edin. Tam olarak seçilen ürün modeli için hangi belgelerin mevcut olduğunu teyit edin.

Fiyat teklifi için hangi bilgiler gereklidir?

Ekipman türünü, anma gerilimini, belirtilmişse gerekli direnç değerini, çubuk uzunluğunu, topraklama kablosu uzunluğunu, miktarı ve proje gereksinimlerini belirtin. Mevcutsa depolanmış enerji bilgileri ve bağlantı çizimleri de yardımcı olur.

Dirençli Deşarj Çubuğu Bilgisi ve Fiyatı Talep Edin

Kondansatör bankaları, yüksek gerilim kablo sistemleri, şalt donanımı, trafo merkezleri veya elektrik test uygulamaları için Dirençli Deşarj Çubukları tedarik ediyorsanız teknik gereksinimlerinizi inceleme için JINPOWER'a gönderin.

Lütfen ekipman gerilimini, ekipman türünü, belirtilmişse gerekli direnç değerini, çubuk uzunluğunu, topraklama kablosu uzunluğunu, miktarı ve ilgili proje gereksinimlerini ekleyin. Mevcutsa ekipman kapasitansını, depolanmış enerji bilgilerini ve bağlantı çizimini sağlayın.

JINPOWER, talep edilen konfigürasyonu mevcut ürün belgelerine göre değerlendirebilir ve fiyat teklifi ile sipariş onayından önce gerekli bilgileri netleştirebilir.
