Glavne karakteristike proizvoda

• Funkcija otpornog pražnjenja za određene električne primene
• Ugrađeni otpornik projektovan da ograniči početnu struju pražnjenja
• Izolaciona radna šipka sa električnom kontaktnom glavom
• Uzemljivački provodnik i stezaljka u skladu sa izabranom konfiguracijom
• Pogodno za odabrane primene sa kondenzatorskim baterijama, visokonaponskim kablovima, GIS-om, rasklopnom opremom i opremom za ispitivanje
• Vrednost otpora i električne karakteristike potvrđuju se prema specifikaciji odgovarajućeg modela
• Dužina šipke, dužina uzemljivačkog provodnika i konfiguracija priključaka mogu se razmotriti u skladu sa zahtevima projekta
• Tehničke specifikacije i odgovarajuća dokumentacija o inspekciji mogu se potvrditi pre kupovine većih količina

Osnovne tehničke specifikacije

Sledeća tabela obuhvata glavne parametre za tehničku procenu i nabavku. Tačne električne karakteristike i dimenzije treba proveriti u odobrenom tehničkom listu i crtežu izabranog modela.

Za preciznu ponudu navedite tip opreme, nazivni napon, zahtevanu vrednost otpora ako je propisana, dužinu šipke, dužinu uzemljivačkog provodnika, količinu i relevantne zahteve projekta. Ako su dostupni, navedite kapacitivnost opreme ili podatke o uskladištenoj energiji kako bi se mogao proceniti potreban režim pražnjenja.

Kako funkcioniše otporno pražnjenje?

Električna oprema koja sadrži kapacitivne elemente može zadržati uskladištenu energiju nakon isključenja napajanja. To se može desiti u kondenzatorskim baterijama, visokonaponskim kablovima i određenim konfiguracijama za električna ispitivanja.

Šipka za otporno pražnjenje koristi otpornik u predviđenoj putanji pražnjenja. Otpor ograničava struju u skladu sa električnim uslovima, omogućavajući kontrolisano smanjenje preostalog naelektrisanja kada se alat pravilno izabere i koristi.

1. Kontakt sa predviđenom tačkom na opremi

Kontaktna glava obezbeđuje predviđeni električni spoj sa opremom koja se prazni. Njen dizajn mora odgovarati predviđenoj kontaktnoj tački i odobrenoj primeni.

Šipka se sme koristiti isključivo u skladu sa važećim postupkom električne bezbednosti. Pre početka pražnjenja potrebno je utvrditi kompatibilnost proizvoda, izolovanost opreme i obaveznu proveru napona.

2. Ograničavanje struje pomoću otpornika

Kada se uspostavi predviđena putanja pražnjenja, otpornik ograničava početnu struju pražnjenja. Time se pomaže u izbegavanju nagle struje do koje bi došlo pri nekontrolisanom spoju malog otpora dok oprema još sadrži znatnu uskladištenu energiju.

Stvarna struja zavisi od početnog napona, otpora i uslova u kolu. Otpornik takođe mora biti sposoban da podnese energiju povezanu sa predviđenom primenom.

3. Oslobađanje uskladištene električne energije

Pražnjenjem opreme smanjuje se njena uskladištena energija. Brzina pražnjenja zavisi od karakteristika opreme, vrednosti otpora i konfiguracije pražnjenja.

Konkretno vreme pražnjenja ne treba određivati samo na osnovu naziva proizvoda ili nazivnog napona. Potrebne uslove pražnjenja treba utvrditi prema uputstvima proizvođača opreme, inženjerskim zahtevima i odobrenom postupku na lokaciji.

4. Provera i naknadne bezbednosne mere

Završetak otpornog pražnjenja sam po sebi ne dokazuje da je bezbedno dodirivati opremu ili raditi na njoj. Sve potrebne provere, dodatne mere pražnjenja ili privremeno zaštitno uzemljenje moraju se sprovoditi u skladu sa važećim postupkom.

Šipka za otporno pražnjenje namenjena je određenoj funkciji pražnjenja. Ne treba je automatski smatrati zamenom za kompletan prenosni sistem za uzemljenje i kratko spajanje.

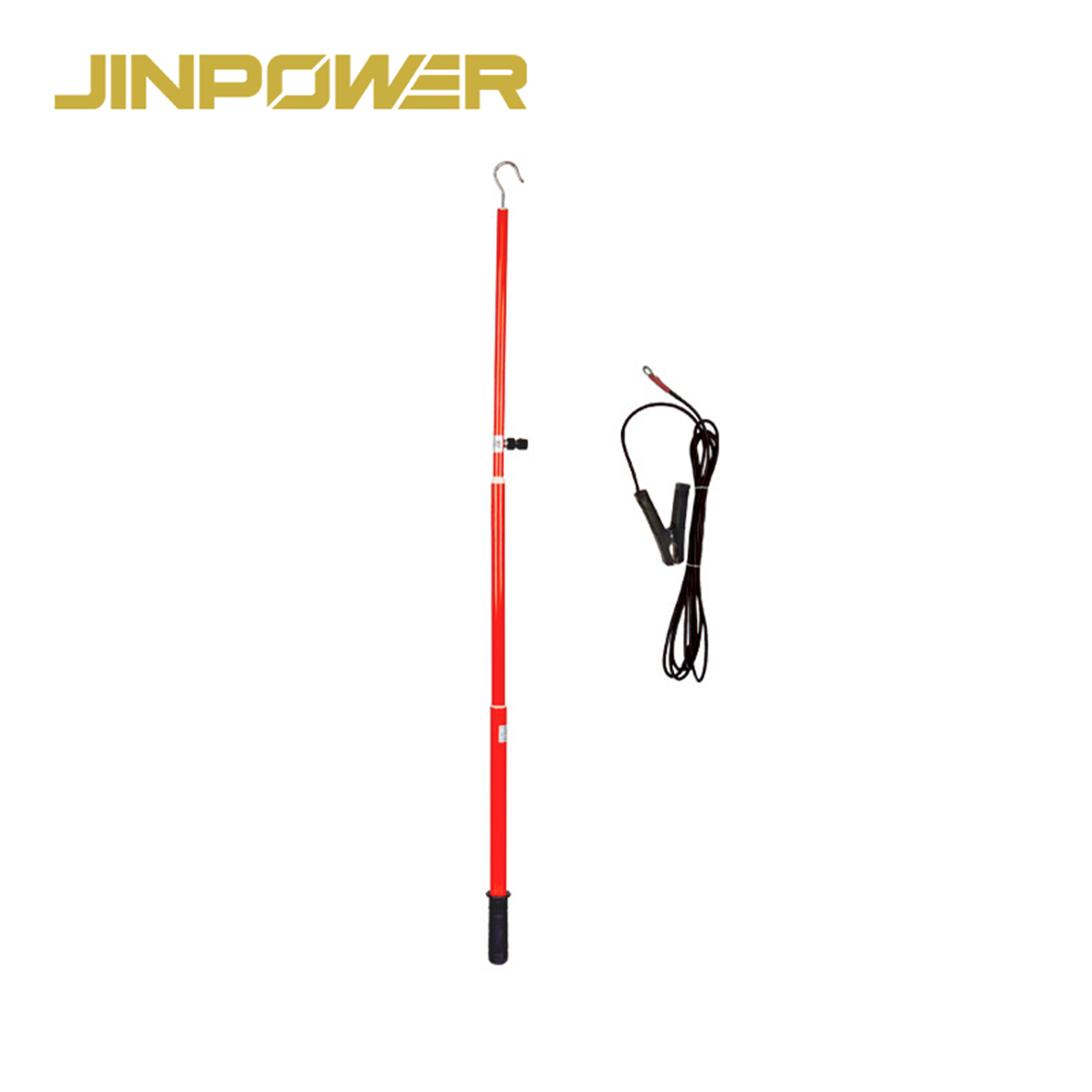

Glavne komponente šipke za otporno pražnjenje

Konfiguracija proizvoda obuhvata komponente potrebne za predviđenu funkciju otpornog pražnjenja. Kupci treba da provere stvarni dizajn komponenti i dimenzije prema tehničkom crtežu izabranog modela.

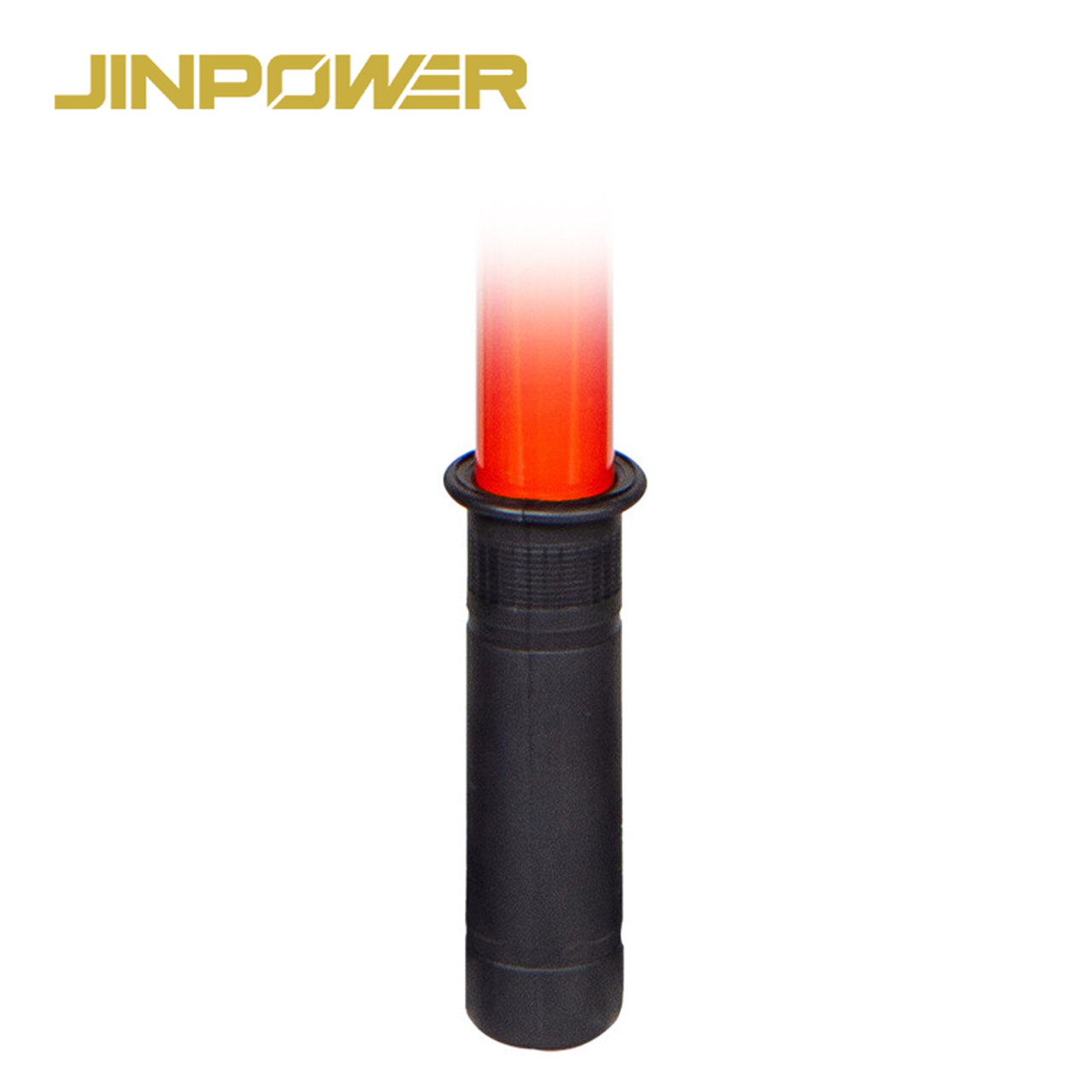

Izolaciona šipka

Izolaciona šipka predstavlja radni deo kojim se postavlja kontaktna glava, uz održavanje potrebnog rastojanja između rukovaoca i električne kontaktne tačke.

Dužinu šipke i efektivnu dužinu izolacije treba izabrati prema opremi, načinu rada i važećim zahtevima električne bezbednosti. Ukupna dužina šipke sama po sebi ne određuje stepen izolacije proizvoda.

Kontaktna glava

Kontaktna glava obezbeđuje električni spoj sa predviđenom tačkom na opremi. Njen oblik i dimenzije treba da odgovaraju predviđenom načinu povezivanja.

Za opremu specifičnu za projekat, kupci treba da dostave crteže priključaka ili dimenzije interfejsa, ako su dostupni. To pomaže da se kompatibilnost potvrdi pre proizvodnje ili odobrenja narudžbine.

Otpornik

Otpornik je ključna komponenta po kojoj se šipka za otporno pražnjenje razlikuje od jednostavnog alata za direktno pražnjenje. On ograničava struju pražnjenja u skladu sa svojim električnim karakteristikama i uslovima opreme.

Vrednost i toleranciju otpora, kao i sposobnost podnošenja energije, treba procenjivati zajedno. Otpornik odgovarajuće vrednosti otpora i dalje može biti neprikladan ako njegova energetska klasa ili režim pražnjenja ne odgovaraju primeni.

Uzemljivački provodnik

Uzemljivački provodnik obezbeđuje provodnu vezu prema predviđenoj tački uzemljenja kao deo konfigurisane postavke za pražnjenje.

Dužina provodnika, specifikacija provodnika i detalji priključka treba da odgovaraju izabranom proizvodu i predviđenoj primeni. Dužinu kabla po meri treba potvrditi zajedno sa odgovarajućim električnim zahtevima.

Uzemljivačka stezaljka

Uzemljivačka stezaljka povezuje provodnik sa određenom tačkom uzemljenja. Njene dimenzije i način priključivanja moraju biti kompatibilni sa predviđenim interfejsom.

Ako se u vašem projektu koristi određeni uzemljivački priključak ili način povezivanja, dostavite odgovarajuće dimenzije ili crtež u fazi slanja upita.

Tipične primene šipki za otporno pražnjenje

Kondenzatorske baterije

Kondenzatorske baterije mogu zadržati uskladištenu električnu energiju nakon isključenja. Pre početka održavanja ili drugih odobrenih radova može biti potreban odgovarajući sistem otpornog pražnjenja.

Pri izboru treba uzeti u obzir početni napon, kapacitivnost, uskladištenu energiju, potrebne uslove pražnjenja i sposobnost otpornika da podnese energiju. Opšti opis nije dovoljan za utvrđivanje pogodnosti za određenu kondenzatorsku bateriju.

Visokonaponski kablovi

Visokonaponski kablovi mogu zadržati kapacitivno naelektrisanje nakon izolovanja. Odgovarajući način pražnjenja zavisi od kablovskog sistema, električnih karakteristika, tačaka priključka i odobrenog postupka održavanja.

Pre izbora šipke za pražnjenje, sa odgovornim inženjerskim timom potvrdite napon kabla, relevantne uslove uskladištene energije i zahtevani način pražnjenja.

GIS i rasklopna oprema

Za određene primene sa gasno izolovanom rasklopnom opremom (GIS) i konvencionalnom rasklopnom opremom može biti potrebno upravljanje preostalim naelektrisanjem tokom održavanja ili ispitivanja.

Proizvod se sme koristiti samo kada proizvođač opreme odobrava primenu i predviđa odgovarajuću tačku priključka. Njegova pogodnost mora se potvrditi prema konfiguraciji opreme i odobrenom postupku.

Visokonaponska oprema za ispitivanje

Neka visokonaponska oprema za ispitivanje i povezani ispitni objekti mogu zadržati električnu energiju nakon ispitivanja. Odgovarajući alat za otporno pražnjenje može biti deo odobrenog postupka oslobađanja energije.

Potreban otpor, sposobnost podnošenja energije i način povezivanja moraju odgovarati ispitnom objektu i uključenim električnim uslovima.

Održavanje trafostanica

Postupci održavanja trafostanica mogu obuhvatati opremu koja nakon izolovanja zadržava preostalu električnu energiju. Šipka za otporno pražnjenje može biti pogodna za određene primene ako njene karakteristike i dizajn priključaka ispunjavaju zahteve.

Pre nabavke treba utvrditi tačan tip opreme i zahteve za pražnjenje, umesto pretpostavke da je jedan model pogodan za sve primene u trafostanicama.

Šipka za otporno pražnjenje u odnosu na šipku za otporno i direktno pražnjenje

JINPOWER nudi šipke za otporno pražnjenje i šipke za otporno i direktno pražnjenje. Iako su proizvodi srodni, ispunjavaju različite funkcionalne zahteve i treba ih specificirati odvojeno.

Nijedan proizvod nije automatski pogodan za svaku visokonaponsku primenu. Ispravan izbor zavisi od opreme, uslova uskladištene energije, zahtevanog načina pražnjenja i odobrenog postupka rada.

Ako vaš projekat izričito zahteva obe funkcije, otpornog i direktnog pražnjenja, pogledajte našuŠipku za otporno i direktno pražnjenje.

Kako izabrati odgovarajuću šipku za otporno pražnjenje

1. Potvrdite napon opreme

Najpre utvrdite nazivni napon opreme i stvarne uslove primene. Ako je relevantno, navedite da li se radi o primeni sa naizmeničnom strujom (AC), jednosmernom strujom (DC) ili određenoj konfiguraciji za visokonaponsko ispitivanje.

Izabrani proizvod mora imati odgovarajuće električne karakteristike i konfiguraciju izolacije. Pogodnost nemojte procenjivati samo na osnovu dužine šipke ili izgleda.

2. Utvrdite tip opreme

Navedite da li će se šipka koristiti za kondenzatorsku bateriju, visokonaponski kabl, GIS, rasklopnu opremu, ispitnu opremu ili drugu primenu.

Različita oprema može zadržati različite količine energije čak i kada su njeni nazivni naponi slični. Tip opreme pomaže da se utvrdi koje su tehničke informacije potrebne za izbor.

3. Potvrdite zahtevani otpor

Ako je projektom propisana vrednost ili tolerancija otpora, navedite je u zahtevu za ponudu (RFQ). Ako vrednost nije utvrđena, dostavite karakteristike opreme i važeće inženjerske zahteve radi tehničke procene.

Vrednost otpora ne treba birati izdvojeno. Potrebno ju je proceniti zajedno sa početnim naponom, strujom pražnjenja, uskladištenom energijom i sposobnošću otpornika da podnese energiju.

4. Procenite uskladištenu energiju i režim pražnjenja

Kod opreme koja sadrži kapacitivne elemente, uskladištena energija je važan faktor pri određivanju potrebne sposobnosti pražnjenja.

Ako su dostupni, dostavite kapacitivnost, početni napon, podatke o uskladištenoj energiji i zahtevane uslove pražnjenja. Ovi podaci pomažu da se utvrdi da li je izabrani otpornik pogodan za primenu.

5. Potvrdite dužinu šipke i izolacionog dela

Navedite zahtevanu ukupnu dužinu šipke i efektivnu dužinu izolacije. Dimenzije moraju odgovarati mestu pristupa opremi i važećim zahtevima za rad.

Ako projekat propisuje određene dimenzije, dostavite odgovarajući crtež ili tehničku specifikaciju na pregled.

6. Uskladite uzemljivački provodnik i stezaljku

Potvrdite zahtevanu dužinu uzemljivačkog provodnika, specifikaciju provodnika i priključak stezaljke. Cela konfiguracija priključka mora odgovarati predviđenoj opremi i tački uzemljenja.

Za nestandardne interfejse, u upitu priložite dimenzije priključka ili crteže kako biste smanjili rizik od problema sa kompatibilnošću pre naručivanja.

7. Potvrdite zahteve za ispitivanje i dokumentaciju

Pre kupovine većih količina utvrdite da li su potrebni tehnički list, crtež, provera otpora, relevantna dokumentacija o ispitivanju izolacije i druga projektno specifična dokumentacija o inspekciji.

Proverite koji su dokumenti dostupni za konkretan izabrani model, umesto da pretpostavljate da sve konfiguracije proizvoda obuhvataju ista ispitivanja.

Ispitivanje i kontrola kvaliteta

Kod alata za električno održavanje, kontrola kvaliteta treba da obuhvati konfiguraciju proizvoda i tehničke zahteve relevantne za predviđenu primenu. Sam izgled ne potvrđuje električnu podobnost.

U zavisnosti od izabranog modela i dogovorenog plana inspekcije, za prihvatanje proizvoda mogu biti relevantne sledeće stavke.

Provere električnih specifikacija

• Vrednost i tolerancija otpora u odnosu na odobrenu specifikaciju
• Odgovarajući napon i zahtevi električne primene
• Sposobnost otpornika da podnese energiju i propisani režim pražnjenja
• Usklađenost odobrenog dizajna i isporučene konfiguracije
• Odgovarajuća dokumentacija o električnim karakteristikama, kada je potrebna

Mehaničke i dimenzionalne provere

• Ukupna dužina šipke i efektivna dužina izolacionog dela
• Dimenzije kontaktne glave i konfiguracija priključka
• Dužina uzemljivačkog provodnika i propisani detalji provodnika
• Tip uzemljivačke stezaljke i kompatibilnost priključka
• Stanje površine i vidljiva mehanička oštećenja
• Identifikacija proizvoda i zahtevane oznake

Dokumentacija o ispitivanju izolacije i električnim ispitivanjima

Kada to zahtevaju specifikacija proizvoda ili projekat, potvrdite odgovarajuća ispitivanja izolacije, merenja otpora i druge provere električnih karakteristika. Metoda ispitivanja i kriterijumi prihvatanja treba da odgovaraju konkretnom proizvodu i njegovoj predviđenoj upotrebi.

Samo osnovno merenje otpora ili vizuelna inspekcija ne dokazuju potpunu električnu podobnost visokonaponskog alata za pražnjenje.

Tehnička dokumentacija

U zavisnosti od narudžbine, relevantna dokumentacija može obuhvatati tehnički list, odobreni crtež, potvrdu o otporu, odgovarajuće zapise o ispitivanju izolacije i drugu dogovorenu dokumentaciju o inspekciji.

Ako komunalni ili EPC projekat zahteva određeni standard ili verifikaciju treće strane, navedite zahtev pre potvrde narudžbine kako bi se mogla proveriti njegova primenljivost i odgovarajuća dokumentacija.

Bezbednosni zahtevi za primenu otpornog pražnjenja

Šipka za otporno pražnjenje namenjena je obučenom i ovlašćenom električnom osoblju. Izbor i rukovanje proizvodom moraju biti u skladu sa uputstvima proizvođača opreme, važećim zahtevima električne bezbednosti i odobrenim postupkom na lokaciji.

Izolovanje i provera napona

Samo isključenje ne dokazuje da je oprema bezbedna. Pre početka relevantnih radova, potrebno je sprovesti propisano izolovanje i proveru napona prema odobrenom postupku i odgovarajućom opremom.

Ako je potrebna detekcija napona, pogledajte naš asortimandetektora visokog napona za povezanu opremu za električnu bezbednost.

Uslovi uskladištene energije i pražnjenja

Oprema može zadržati električnu energiju nakon izolovanja. Potrebno je izabrati način pražnjenja prema stvarnim karakteristikama opreme i odobrenom postupku.

Nemojte pretpostavljati da fiksno vreme čekanja ili prisustvo otpornika garantuje da je oslobođena sva uskladištena energija. Sve potrebne provere i naknadne bezbednosne mere moraju se sprovoditi prema važećim uputstvima.

Pražnjenje i zaštitno uzemljenje imaju različite funkcije

Alat za otporno pražnjenje oslobađa preostalu električnu energiju kroz predviđenu putanju sa otporom. Oprema za privremeno zaštitno uzemljenje i kratko spajanje ima zasebnu funkciju i mora se birati prema sopstvenim električnim karakteristikama i predviđenoj primeni.

Šipku za otporno pražnjenje ne treba automatski smatrati zamenom za prenosni set za uzemljenje i kratko spajanje odgovarajuće klase.

Povezani proizvodi za uzemljenje i električnu bezbednost

U zavisnosti od zahteva projekta, možda će vam biti potrebna i povezana oprema za uzemljenje ili šipka za pražnjenje sa drugačijom funkcionalnom konfiguracijom.

• Šipka za otporno i direktno pražnjenje — za projekte koji zahtevaju obe funkcije pražnjenja u izabranoj konfiguraciji.
• Uzemljivački kabl — za projekte kojima je potreban uzemljivački kabl ili njegova komponenta prema specifikaciji.
• Prenosni set za uzemljenje i kratko spajanje — za određene primene privremenog zaštitnog uzemljenja i kratkog spajanja.
• Detektor visokog napona — za proveru napona u okviru odobrenog postupka električne bezbednosti.

Šta treba navesti u zahtevu za ponudu?

Dostavljanje potpunih tehničkih informacija u fazi slanja upita pomaže da se smanje nedostaci u specifikaciji, izmene ponude i problemi sa kompatibilnošću proizvoda.

Ako projekat obuhvata postojeću specifikaciju alata za pražnjenje ili crtež priključka, priložite ih uz upit. To pomaže tehničkom timu da preciznije proceni zahtevanu konfiguraciju.

Često postavljana pitanja

Šta je šipka za otporno pražnjenje?

Šipka za otporno pražnjenje je električni alat koji pomoću otpornika ograničava struju dok oslobađa preostalo električno naelektrisanje iz određene opreme. Njena pogodnost zavisi od karakteristika opreme, klase proizvoda i odobrenog postupka rada.

Zašto šipka za pražnjenje koristi otpornik?

Otpornik ograničava početnu struju pražnjenja u skladu sa električnim uslovima. Time se pomaže u smanjenju rizika povezanog sa nekontrolisanim direktnim pražnjenjem kada oprema još sadrži uskladištenu energiju.

Za koju opremu se može koristiti šipka za otporno pražnjenje?

Tipične primene obuhvataju kondenzatorske baterije, visokonaponske kablove, GIS, rasklopnu opremu, trafostanice i visokonaponsku opremu za ispitivanje. Potrebno je potvrditi da je izabrani model pogodan za konkretnu opremu i zahtev za pražnjenje.

Kako da izaberem odgovarajuću vrednost otpora?

Izbor otpora zavisi od napona opreme, uskladištene energije, zahtevanih uslova pražnjenja i sposobnosti otpornika da podnese energiju. Pridržavajte se odobrene specifikacije opreme ili inženjerskih zahteva umesto da vrednost otpora birate samo na osnovu napona.

Da li šipka ima univerzalnu naponsku klasu?

Ne. Odgovarajući napon i konfiguracija izolacije zavise od izabranog modela i njegove tehničke dokumentacije. Pre upotrebe proizvoda za određenu primenu, potvrdite njegove karakteristike.

Koja je razlika između šipke za otporno pražnjenje i šipke za otporno i direktno pražnjenje?

Šipka za otporno pražnjenje obavlja predviđenu funkciju otpornog pražnjenja. Šipka za otporno i direktno pražnjenje objedinjuje otporno pražnjenje i dodatnu funkciju direktnog pražnjenja. Izbor zavisi od zahtevane primene i odobrenog postupka za opremu.

Može li šipka za otporno pražnjenje da zameni set za prenosno uzemljenje?

Ne automatski. Šipka za pražnjenje namenjena je određenoj funkciji pražnjenja, dok je set za prenosno uzemljenje predviđen za definisane zadatke privremenog zaštitnog uzemljenja i kratkog spajanja. Potrebna oprema mora se utvrditi prema odobrenom bezbednosnom postupku.

Da li se mogu prilagoditi dužina šipke i uzemljivačkog provodnika?

Zahtevi za dužinu šipke i uzemljivačkog provodnika mogu se razmotriti u skladu sa dostupnom konfiguracijom proizvoda. Za svaku izmenu koja utiče na izolaciju, otpor ili električne karakteristike potrebna je tehnička potvrda.

Koju dokumentaciju treba zatražiti pre kupovine većih količina?

U zavisnosti od projekta, zatražite tehnički list, odobreni crtež, potvrdu o otporu, odgovarajuće zapise o ispitivanju izolacije i drugu dogovorenu dokumentaciju o inspekciji. Potvrdite koja je dokumentacija dostupna za tačan model proizvoda.

Koje informacije su potrebne za ponudu?

Navedite tip opreme, nazivni napon, zahtevanu vrednost otpora ako je propisana, dužinu šipke, dužinu uzemljivačkog provodnika, količinu i zahteve projekta. Ako su dostupni, korisni su i podaci o uskladištenoj energiji i crteži priključaka.

Zatražite informacije i cenu šipke za otporno pražnjenje

Ako nabavljate šipke za otporno pražnjenje za kondenzatorske baterije, visokonaponske kablovske sisteme, rasklopnu opremu, trafostanice ili primene u električnim ispitivanjima, pošaljite kompaniji JINPOWER svoje tehničke zahteve na razmatranje.

Navedite napon opreme, tip opreme, zahtevanu vrednost otpora ako je propisana, dužinu šipke, dužinu uzemljivačkog provodnika, količinu i važeće zahteve projekta. Ako su dostupni, dostavite kapacitivnost opreme, podatke o uskladištenoj energiji i crtež priključka.

JINPOWER može da razmotri traženu konfiguraciju na osnovu dostupne dokumentacije proizvoda i pojasni koje su informacije potrebne pre izrade ponude i potvrde narudžbine.
