Istaknute značajke proizvoda

• Funkcija otpornog pražnjenja za određene električne primjene
• Ugrađeni otpornik namijenjen ograničavanju početne struje pražnjenja
• Izolacijska radna šipka s električnom kontaktnom glavom
• Uzemljivački vodič i stezaljka prema odabranoj konfiguraciji
• Prikladno za odabrane baterije kondenzatora, visokonaponske kabele, GIS, rasklopna postrojenja i ispitne primjene
• Vrijednost otpora i električne nazivne vrijednosti potvrđuju se prema specifikaciji primjenjivog modela
• Duljina šipke, duljina uzemljivačkog vodiča i konfiguracija priključka mogu se razmotriti prema zahtjevima projekta
• Tehničke specifikacije i primjenjivi dokumenti o ispitivanju mogu se potvrditi prije kupnje većih količina

Kratke tehničke specifikacije

Sljedeća tablica obuhvaća glavne parametre za tehnički pregled i nabavu. Točne električne nazivne vrijednosti i dimenzije potrebno je provjeriti u odobrenom tehničkom listu i crtežu odabranog modela.

Za točnu ponudu navedite vrstu opreme, nazivni napon, traženu vrijednost otpora ako je određena, duljinu šipke, duljinu uzemljivačkog vodiča, količinu i primjenjive zahtjeve projekta. Ako su dostupni, priložite podatke o kapacitetu opreme ili pohranjenoj energiji kako bi se mogao procijeniti potreban kapacitet pražnjenja.

Kako funkcionira otporno pražnjenje?

Električna oprema koja sadržava kapacitivne elemente može zadržati pohranjenu energiju nakon isključenja napajanja. To se može dogoditi u baterijama kondenzatora, visokonaponskim kabelima i određenim konfiguracijama električnih ispitivanja.

Šipka za otporno pražnjenje koristi otpornik u predviđenom putu pražnjenja. Otpor ograničava struju ovisno o električnim uvjetima, omogućujući kontrolirano smanjenje preostalog naboja kada je alat pravilno odabran i korišten.

1. Kontakt s predviđenom točkom opreme

Kontaktna glava osigurava predviđeno električno sučelje s opremom koja se prazni. Njezin dizajn mora odgovarati predviđenoj kontaktnoj točki i odobrenoj primjeni.

Šipka se smije upotrebljavati samo u skladu s primjenjivim postupkom električne sigurnosti. Prije pražnjenja potrebno je utvrditi kompatibilnost proizvoda, izolaciju opreme i potrebnu provjeru napona.

2. Ograničavanje struje pomoću otpornika

Kada se uspostavi predviđeni put pražnjenja, otpornik ograničava početnu struju pražnjenja. Time se pomaže izbjeći nagla struja koja nastaje pri nekontroliranom spoju niskog otpora dok oprema još sadržava znatnu pohranjenu energiju.

Stvarna struja ovisi o početnom naponu, otporu i uvjetima u krugu. Otpornik također mora moći podnijeti energiju povezanu s predviđenom primjenom.

3. Oslobađanje pohranjene električne energije

Tijekom pražnjenja opreme smanjuje se pohranjena energija. Brzina pražnjenja ovisi o karakteristikama opreme, vrijednosti otpora i konfiguraciji pražnjenja.

Konkretno vrijeme pražnjenja ne smije se pretpostaviti samo na temelju naziva proizvoda ili nazivnog napona. Potrebne uvjete pražnjenja treba utvrditi prema uputama proizvođača opreme, inženjerskim zahtjevima i odobrenom postupku na lokaciji.

4. Provjera i naknadne sigurnosne mjere

Završetak postupka otpornog pražnjenja sam po sebi ne dokazuje da je oprema sigurna za dodirivanje ili rad na njoj. Sve potrebne provjere, dodatne mjere pražnjenja ili privremeno zaštitno uzemljenje moraju se provesti u skladu s primjenjivim postupkom.

Šipka za otporno pražnjenje namijenjena je za svoju određenu funkciju pražnjenja. Ne treba je automatski smatrati zamjenom za cjelovit sustav prijenosnog uzemljenja i kratkog spajanja.

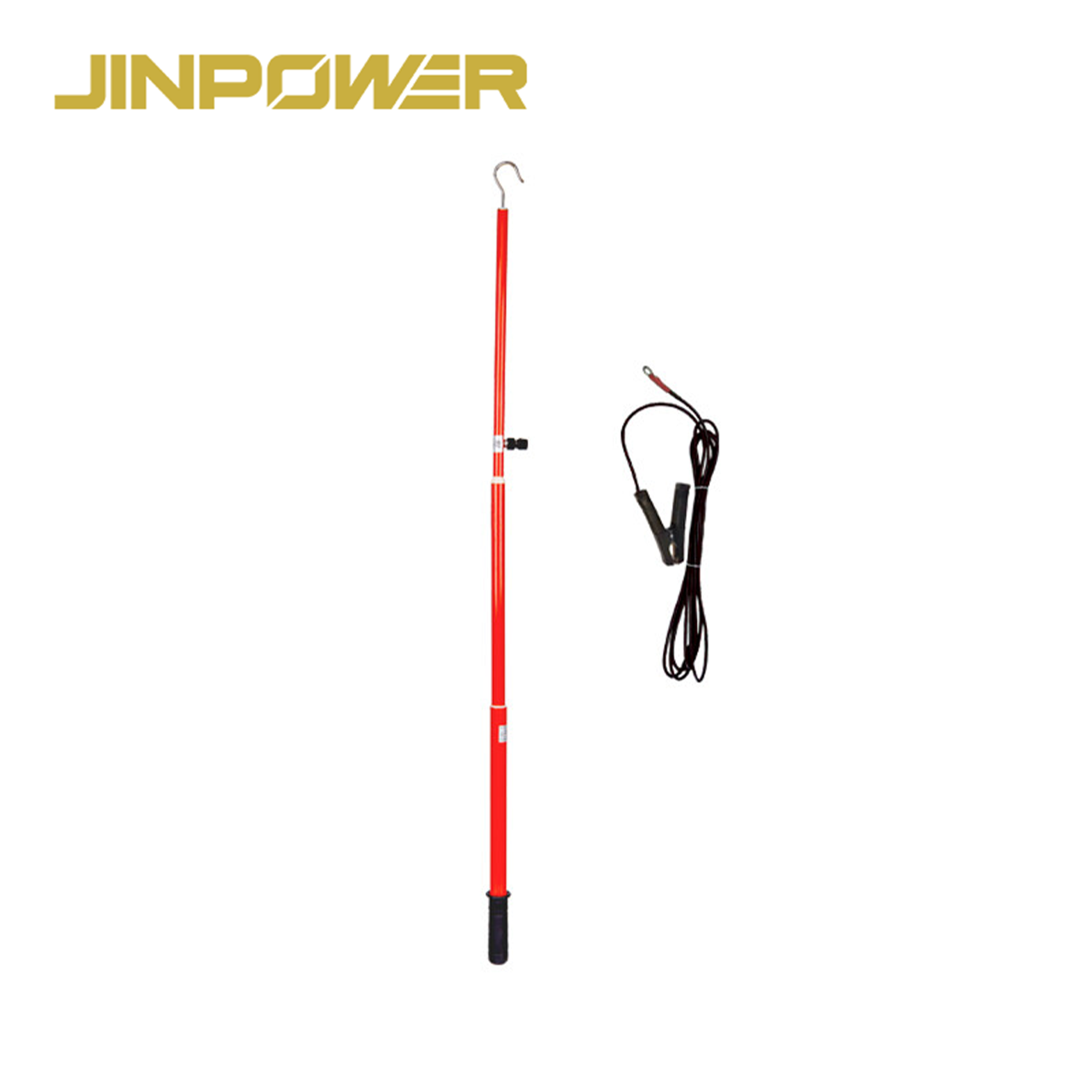

Glavni dijelovi šipke za otporno pražnjenje

Konfiguracija proizvoda obuhvaća dijelove potrebne za predviđenu funkciju otpornog pražnjenja. Kupci trebaju potvrditi stvarni dizajn dijelova i dimenzije prema tehničkom crtežu odabranog modela.

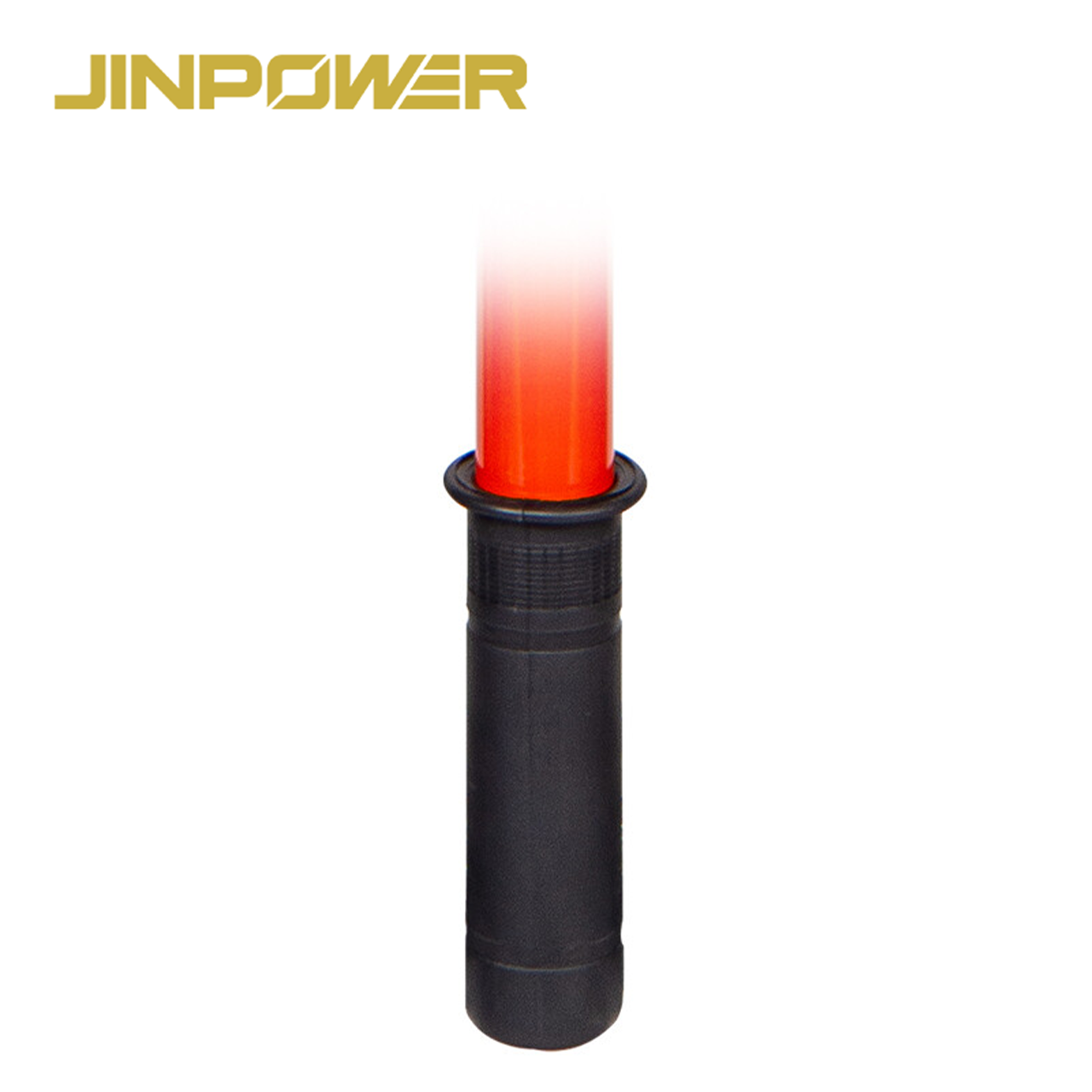

Izolacijska šipka

Izolacijska šipka čini radni dio kojim se postavlja kontaktna glava, uz održavanje potrebnog razmaka između rukovatelja i električne kontaktne točke.

Duljinu šipke i efektivnu duljinu izolacijskog dijela potrebno je odabrati prema opremi, načinu rada i primjenjivim zahtjevima električne sigurnosti. Sama ukupna duljina šipke ne određuje nazivnu izolacijsku vrijednost proizvoda.

Kontaktna glava

Kontaktna glava osigurava električno sučelje s predviđenom točkom opreme. Njezin oblik i dimenzije trebaju odgovarati predviđenom načinu spajanja.

Za opremu specifičnu za projekt, kupci trebaju dostaviti crteže priključka ili dimenzije sučelja ako su dostupni. Time se olakšava potvrda kompatibilnosti prije proizvodnje ili odobrenja narudžbe.

Otpornik

Otpornik je ključna komponenta po kojoj se šipka za otporno pražnjenje razlikuje od jednostavnog alata za izravno pražnjenje. Ograničava struju pražnjenja ovisno o svojim električnim karakteristikama i uvjetima opreme.

Vrijednost otpora, toleranciju i sposobnost podnošenja energije treba procjenjivati zajedno. Otpornik ispravne vrijednosti otpora i dalje može biti neprikladan ako njegova energetska nazivna vrijednost ili kapacitet pražnjenja ne odgovaraju primjeni.

Uzemljivački vodič

Uzemljivački vodič osigurava vodljivu vezu prema predviđenoj točki uzemljenja kao dio konfiguriranog sustava pražnjenja.

Duljina vodiča, specifikacija vodiča i detalji priključka trebaju odgovarati odabranom proizvodu i predviđenoj primjeni. Prilagođenu duljinu kabela potrebno je potvrditi zajedno s primjenjivim električnim zahtjevima.

Uzemljivačka stezaljka

Uzemljivačka stezaljka spaja vodič s određenom točkom uzemljenja. Njezine dimenzije i način spajanja moraju biti kompatibilni s predviđenim sučeljem.

Ako vaš projekt koristi određenu uzemljivačku stezaljku ili način spajanja, u fazi upita dostavite relevantne dimenzije ili crtež.

Tipične primjene šipki za otporno pražnjenje

Baterije kondenzatora

Baterije kondenzatora mogu zadržati pohranjenu električnu energiju nakon odspajanja. Prije održavanja ili drugih odobrenih radova može biti potreban odgovarajući sustav otpornog pražnjenja.

Pri odabiru treba uzeti u obzir početni napon, kapacitet, pohranjenu energiju, potrebne uvjete pražnjenja i energetsku sposobnost otpornika. Općeniti opis nije dovoljan za utvrđivanje prikladnosti za određenu bateriju kondenzatora.

Visokonaponski kabeli

Visokonaponski kabeli mogu zadržati kapacitivni naboj nakon izolacije. Odgovarajući način pražnjenja ovisi o kabelskom sustavu, električnim karakteristikama, priključnim točkama i odobrenom postupku održavanja.

Prije odabira šipke za pražnjenje s odgovornim inženjerskim timom potvrdite napon kabela, relevantne uvjete pohranjene energije i potreban način pražnjenja.

GIS i rasklopna postrojenja

Za određene primjene u plinom izoliranim rasklopnim postrojenjima (GIS) i konvencionalnim rasklopnim postrojenjima može biti potrebno upravljanje preostalim nabojem tijekom održavanja ili ispitivanja.

Proizvod se smije upotrebljavati samo ako proizvođač opreme dopušta tu primjenu i predviđa odgovarajuću priključnu točku. Njegovu prikladnost treba potvrditi s obzirom na konfiguraciju opreme i odobreni postupak.

Visokonaponska ispitna oprema

Neka visokonaponska ispitna oprema i povezani ispitni objekti mogu zadržati električnu energiju nakon ispitivanja. Odgovarajući alat za otporno pražnjenje može biti dio odobrenog postupka oslobađanja energije.

Potreban otpor, energetska sposobnost i način spajanja moraju odgovarati ispitnom objektu i uključenim električnim uvjetima.

Održavanje trafostanica

Postupci održavanja trafostanica mogu obuhvaćati opremu koja nakon izolacije zadržava preostalu električnu energiju. Šipka za otporno pražnjenje može biti prikladna za određene primjene ako nazivna vrijednost proizvoda i izvedba priključka zadovoljavaju zahtjeve.

Prije nabave potrebno je utvrditi točnu vrstu opreme i zahtjeve pražnjenja, umjesto pretpostavke da je jedan model prikladan za svaku primjenu u trafostanici.

Šipka za otporno pražnjenje u usporedbi sa šipkom za otporno i izravno pražnjenje

JINPOWER nudi šipke za otporno pražnjenje te šipke za otporno i izravno pražnjenje. Iako su proizvodi povezani, namijenjeni su različitim funkcionalnim zahtjevima i potrebno ih je specificirati zasebno.

Nijedan od tih proizvoda nije automatski prikladan za svaku visokonaponsku primjenu. Ispravan odabir ovisi o opremi, uvjetima pohranjene energije, potrebnom načinu pražnjenja i odobrenom radnom postupku.

Ako vaš projekt izričito zahtijeva funkcije otpornog i izravnog pražnjenja, pogledajte našuŠipku za otporno i izravno pražnjenje.

Kako odabrati odgovarajuću šipku za otporno pražnjenje

1. Potvrdite napon opreme

Najprije utvrdite nazivni napon opreme i stvarne uvjete primjene. Prema potrebi navedite odnosi li se primjena na AC, DC ili određenu konfiguraciju visokonaponskog ispitivanja.

Odabrani proizvod mora imati odgovarajuću električnu nazivnu vrijednost i izolacijsku konfiguraciju. Prikladnost nemojte određivati samo prema duljini šipke ili njezinu izgledu.

2. Utvrdite vrstu opreme

Navedite hoće li se šipka koristiti za bateriju kondenzatora, visokonaponski kabel, GIS, rasklopno postrojenje, ispitnu opremu ili drugu primjenu.

Različita oprema može zadržavati različite količine energije čak i kada su njezini nazivni naponi slični. Vrsta opreme pomaže utvrditi koji su tehnički podaci potrebni za odabir.

3. Potvrdite zahtjev za otpor

Ako projektom određujete vrijednost otpora ili toleranciju, navedite ih u RFQ-u. Ako vrijednost nije utvrđena, dostavite karakteristike opreme i primjenjive inženjerske zahtjeve radi tehničkog pregleda.

Vrijednost otpora ne treba odabirati zasebno. Potrebno ju je procijeniti zajedno s početnim naponom, strujom pražnjenja, pohranjenom energijom i energetskom sposobnošću otpornika.

4. Procijenite pohranjenu energiju i kapacitet pražnjenja

Za opremu s kapacitivnim elementima pohranjena energija važan je čimbenik pri određivanju potrebnog kapaciteta pražnjenja.

Ako su dostupni, navedite kapacitet, početni napon, podatke o pohranjenoj energiji i potrebne uvjete pražnjenja. Ti podaci pomažu utvrditi je li odabrani otpornik prikladan za primjenu.

5. Potvrdite duljinu šipke i izolacijskog dijela

Navedite traženu ukupnu duljinu šipke i efektivnu duljinu izolacijskog dijela. Dimenzije moraju odgovarati pristupnoj točki opreme i primjenjivim radnim zahtjevima.

Ako projektom propisujete određene dimenzije, dostavite odgovarajući crtež ili tehničku specifikaciju radi pregleda.

6. Uskladite uzemljivački vodič i stezaljku

Potvrdite potrebnu duljinu uzemljivačkog vodiča, specifikaciju vodiča i priključak stezaljke. Cjelokupan način spajanja mora odgovarati predviđenoj opremi i točki uzemljenja.

Za nestandardna sučelja u upitu priložite dimenzije priključka ili crteže kako biste smanjili probleme s kompatibilnošću prije naručivanja.

7. Potvrdite zahtjeve za ispitivanje i dokumentaciju

Prije kupnje većih količina utvrdite koji su potrebni tehnički list, crtež, provjera otpora, primjenjiva dokumentacija o ispitivanju izolacije i drugi zapisi o pregledu specifični za projekt.

Potvrdite koji su dokumenti dostupni za stvarno odabrani model, umjesto da pretpostavljate da svaka konfiguracija proizvoda obuhvaća ista ispitivanja.

Ispitivanje i provjera kvalitete

Kod električnih alata za održavanje provjera kvalitete treba obuhvatiti konfiguraciju proizvoda i tehničke zahtjeve relevantne za predviđenu primjenu. Sam izgled ne dokazuje električnu prikladnost.

Ovisno o odabranom modelu i dogovorenom planu pregleda, za prihvaćanje proizvoda mogu biti relevantne sljedeće stavke.

Provjere električnih specifikacija

• Vrijednost otpora i tolerancija u odnosu na odobrenu specifikaciju
• Primjenjivi naponski i električni zahtjevi za primjenu
• Energetska sposobnost otpornika i propisani kapacitet pražnjenja
• Usklađenost odobrenog dizajna i isporučene konfiguracije
• Primjenjivi zapisi o električnim svojstvima, ako su potrebni

Mehaničke i dimenzijske provjere

• Ukupna duljina šipke i efektivni izolacijski dio
• Dimenzije kontaktne glave i način spajanja
• Duljina uzemljivačkog vodiča i propisani podaci o vodiču
• Vrsta uzemljivačke stezaljke i kompatibilnost priključka
• Stanje površine i vidljiva mehanička oštećenja
• Identifikacija proizvoda i propisane oznake

Dokumentacija o izolacijskim i električnim ispitivanjima

Ako to zahtijeva specifikacija proizvoda ili projekt, potvrdite primjenjiva ispitivanja izolacije, mjerenja otpora i druge provjere električnih svojstava. Metoda ispitivanja i kriteriji prihvaćanja trebaju odgovarati stvarnom proizvodu i njegovoj namjeni.

Samo osnovno mjerenje otpora ili vizualni pregled ne dokazuju cjelokupnu električnu prikladnost visokonaponskog alata za pražnjenje.

Tehnička dokumentacija

Ovisno o narudžbi, relevantni dokumenti mogu uključivati tehnički list, odobreni crtež, provjeru otpora, primjenjive zapise o ispitivanju izolacije i druge dogovorene dokumente o pregledu.

Ako projekt komunalnog poduzeća ili EPC projekt zahtijeva određeni standard ili provjeru treće strane, navedite zahtjev prije potvrde narudžbe kako bi se mogla razmotriti njegova primjenjivost i dokumentacija.

Sigurnosni zahtjevi za primjene otpornog pražnjenja

Šipku za otporno pražnjenje smije koristiti obučeno i ovlašteno električno osoblje. Odabir i uporaba proizvoda moraju biti u skladu s uputama proizvođača opreme, primjenjivim zahtjevima električne sigurnosti i odobrenim postupkom na lokaciji.

Izolacija i provjera napona

Samo odspajanje ne dokazuje da je oprema sigurna. Prije početka relevantnih radova potrebno je provesti propisanu izolaciju i provjeru napona prema odobrenom postupku i odgovarajućom opremom.

Ako je potrebno detektirati napon, pogledajte našuponudu visokonaponskih detektora za povezanu električnu sigurnosnu opremu.

Pohranjena energija i uvjeti pražnjenja

Oprema može zadržati električnu energiju nakon izolacije. Potrebna metoda pražnjenja mora uzeti u obzir stvarne karakteristike opreme i odobreni postupak.

Nemojte pretpostaviti da fiksno vrijeme čekanja ili prisutnost otpornika jamče oslobađanje sve pohranjene energije. Sve potrebne provjere i naknadne sigurnosne mjere moraju se provesti prema primjenjivim uputama.

Pražnjenje i zaštitno uzemljenje različite su funkcije

Alat za otporno pražnjenje oslobađa preostalu električnu energiju kroz predviđeni put otpora. Oprema za privremeno zaštitno uzemljenje i kratko spajanje ima zasebnu funkciju i mora se odabrati prema vlastitim električnim nazivnim vrijednostima i namjeni.

Šipku za otporno pražnjenje ne treba automatski smatrati zamjenom za nazivno prijenosno uzemljenje i komplet za kratko spajanje.

Povezani proizvodi za uzemljenje i električnu sigurnost

Ovisno o zahtjevima vašeg projekta, možda će vam trebati i povezana oprema za uzemljenje ili šipka za pražnjenje drukčije funkcionalne konfiguracije.

• Šipka za otporno i izravno pražnjenje — za projekte koji u odabranoj konfiguraciji zahtijevaju funkcije otpornog i izravnog pražnjenja.
• Uzemljivački kabel — za projekte koji zahtijevaju specificirani uzemljivački kabel ili njegovu komponentu.
• Komplet prijenosnog uzemljenja i kratkog spajanja — za određene primjene privremenog zaštitnog uzemljenja i kratkog spajanja.
• Visokonaponski detektor — za provjeru napona u sklopu odobrenog postupka električne sigurnosti.

Što trebate navesti u RFQ-u?

Dostavljanje cjelovitih tehničkih podataka u fazi upita pomaže smanjiti nedostatke u specifikaciji, izmjene ponude i probleme s kompatibilnošću proizvoda.

Ako za projekt postoji postojeća specifikacija alata za pražnjenje ili crtež priključka, priložite ih upitu. To tehničkom timu pomaže da preciznije pregleda potrebnu konfiguraciju.

Često postavljana pitanja

Što je šipka za otporno pražnjenje?

Šipka za otporno pražnjenje električni je alat koji koristi otpornik za ograničavanje struje tijekom oslobađanja preostalog električnog naboja iz određene opreme. Njezina prikladnost ovisi o karakteristikama opreme, nazivnim vrijednostima proizvoda i odobrenom radnom postupku.

Zašto šipka za pražnjenje koristi otpornik?

Otpornik ograničava početnu struju pražnjenja ovisno o električnim uvjetima. Time se smanjuje rizik povezan s nekontroliranim izravnim pražnjenjem dok oprema još sadržava pohranjenu energiju.

Za koju se opremu može koristiti šipka za otporno pražnjenje?

Tipične primjene obuhvaćaju baterije kondenzatora, visokonaponske kabele, GIS, rasklopna postrojenja, trafostanice i visokonaponsku ispitnu opremu. Potrebno je potvrditi da je odabrani model prikladan za konkretnu opremu i zahtjev pražnjenja.

Kako odabrati ispravnu vrijednost otpora?

Odabir otpora ovisi o naponu opreme, pohranjenoj energiji, potrebnim uvjetima pražnjenja i energetskoj sposobnosti otpornika. Slijedite odobrenu specifikaciju opreme ili inženjerske zahtjeve, umjesto da vrijednost otpora odabirete samo prema naponu.

Ima li šipka univerzalnu nazivnu vrijednost napona?

Ne. Primjenjivi napon i izolacijska konfiguracija ovise o odabranom modelu i njegovoj tehničkoj dokumentaciji. Prije uporabe proizvoda u određenoj primjeni potvrdite nazivnu vrijednost.

Koja je razlika između šipke za otporno pražnjenje i šipke za otporno i izravno pražnjenje?

Šipka za otporno pražnjenje omogućuje predviđenu funkciju otpornog pražnjenja. Šipka za otporno i izravno pražnjenje objedinjuje otporno pražnjenje i dodatnu funkciju izravnog pražnjenja. Odaberite proizvod prema zahtjevima primjene i odobrenom postupku za opremu.

Može li šipka za otporno pražnjenje zamijeniti komplet prijenosnog uzemljenja?

Ne automatski. Šipka za pražnjenje namijenjena je svojoj određenoj funkciji pražnjenja, dok je komplet prijenosnog uzemljenja namijenjen propisanim zadacima privremenog zaštitnog uzemljenja i kratkog spajanja. Potrebnu opremu treba utvrditi prema odobrenom sigurnosnom postupku.

Mogu li se prilagoditi duljina šipke i duljina uzemljivačkog vodiča?

Zahtjevi za šipku i uzemljivački vodič mogu se razmotriti prema dostupnoj konfiguraciji proizvoda. Svaku izmjenu koja utječe na izolaciju, otpor ili električna svojstva potrebno je tehnički potvrditi.

Koje dokumente trebam zatražiti prije kupnje većih količina?

Ovisno o projektu, zatražite tehnički list, odobreni crtež, provjeru otpora, primjenjive zapise o ispitivanju izolacije i druge dogovorene dokumente o pregledu. Potvrdite koji su dokumenti dostupni za točan model proizvoda.

Koji su podaci potrebni za ponudu?

Navedite vrstu opreme, nazivni napon, traženu vrijednost otpora ako je određena, duljinu šipke, duljinu uzemljivačkog vodiča, količinu i zahtjeve projekta. Ako su dostupni, korisni su i podaci o pohranjenoj energiji te crteži priključaka.

Zatražite detalje i cijenu šipke za otporno pražnjenje

Ako nabavljate šipke za otporno pražnjenje za baterije kondenzatora, visokonaponske kabelske sustave, rasklopna postrojenja, trafostanice ili primjene električnog ispitivanja, pošaljite JINPOWER-u svoje tehničke zahtjeve na pregled.

Navedite napon opreme, vrstu opreme, traženu vrijednost otpora ako je određena, duljinu šipke, duljinu uzemljivačkog vodiča, količinu i primjenjive zahtjeve projekta. Ako su dostupni, dostavite kapacitet opreme, podatke o pohranjenoj energiji i crtež priključka.

JINPOWER može pregledati zatraženu konfiguraciju prema dostupnoj dokumentaciji proizvoda i pojasniti potrebne podatke prije ponude i potvrde narudžbe.
