Istaknute karakteristike proizvoda

• Funkcija otpornog pražnjenja za određene električne primene
• Ugrađeni otpornik dizajniran da ograniči početnu struju pražnjenja
• Izolaciona radna šipka sa električnom kontaktnom glavom
• Uzemljivački provodnik i stezaljka u skladu sa odabranom konfiguracijom
• Pogodno za određene primene sa kondenzatorskim baterijama, visokonaponskim kablovima, GIS-om, rasklopnom opremom i ispitivanjem
• Vrednost otpora i električne karakteristike potvrđuju se prema specifikaciji odabranog modela
• Dužina šipke, dužina uzemljivačkog provodnika i konfiguracija priključka mogu se razmotriti u skladu sa zahtevima projekta
• Tehničke specifikacije i relevantna dokumentacija o inspekciji mogu se potvrditi pre kupovine na veliko

Kratke tehničke specifikacije

Sledeća tabela obuhvata glavne parametre za tehničku proveru i nabavku. Tačne električne karakteristike i dimenzije treba potvrditi prema odobrenom tehničkom listu i crtežu odabranog modela.

Za tačnu ponudu navedite tip opreme, nazivni napon, zahtevanu vrednost otpora ako je specificirana, dužinu šipke, dužinu uzemljivačkog provodnika, količinu i relevantne zahteve projekta. Ako su dostupni, navedite kapacitivnost opreme ili podatke o uskladištenoj energiji kako bi se mogla proceniti potrebna sposobnost pražnjenja.

Kako funkcioniše otporno pražnjenje?

Električna oprema koja sadrži kapacitivne elemente može zadržati uskladištenu energiju nakon isključenja napajanja. To se može dogoditi u kondenzatorskim baterijama, visokonaponskim kablovima i određenim električnim ispitnim sistemima.

Šipka za otporno pražnjenje koristi otpornik u predviđenoj putanji pražnjenja. Otpor ograničava struju u skladu sa električnim uslovima, omogućavajući kontrolisano smanjenje preostalog naelektrisanja kada je alat pravilno odabran i upotrebljen.

1. Kontakt sa predviđenom tačkom opreme

Kontaktna glava obezbeđuje predviđeni električni spoj sa opremom koja se prazni. Njena konstrukcija mora odgovarati predviđenoj kontaktnoj tački i odobrenoj primeni.

Šipka se sme koristiti samo u skladu sa važećom procedurom električne bezbednosti. Pre pražnjenja potrebno je utvrditi kompatibilnost proizvoda, izolaciju opreme i zahtevanu proveru napona.

2. Ograničavanje struje pomoću otpornika

Kada se uspostavi predviđena putanja pražnjenja, otpornik ograničava početnu struju pražnjenja. Time se pomaže u sprečavanju nagle struje koja nastaje pri nekontrolisanom spoju niskog otpora dok oprema još sadrži znatnu količinu uskladištene energije.

Stvarna struja zavisi od početnog napona, otpora i uslova u kolu. Otpornik takođe mora moći da podnese energiju povezanu sa predviđenom primenom.

3. Oslobađanje uskladištene električne energije

Kako se oprema prazni, njena uskladištena energija se smanjuje. Brzina pražnjenja zavisi od karakteristika opreme, vrednosti otpora i konfiguracije pražnjenja.

Ne treba pretpostavljati određeno vreme pražnjenja samo na osnovu naziva proizvoda ili nazivnog napona. Potrebne uslove pražnjenja treba utvrditi prema uputstvima proizvođača opreme, inženjerskim zahtevima i odobrenoj proceduri na lokaciji.

4. Provera i naknadne bezbednosne mere

Završetak postupka otpornog pražnjenja sam po sebi ne dokazuje da je bezbedno dodirivati opremu ili raditi na njoj. Sve zahtevane provere, dodatne mere pražnjenja ili privremeno zaštitno uzemljenje moraju se obavljati u skladu sa važećom procedurom.

Šipka za otporno pražnjenje namenjena je za svoju specificiranu funkciju pražnjenja. Ne treba je automatski smatrati zamenom za kompletan prenosni sistem za uzemljenje i kratko spajanje.

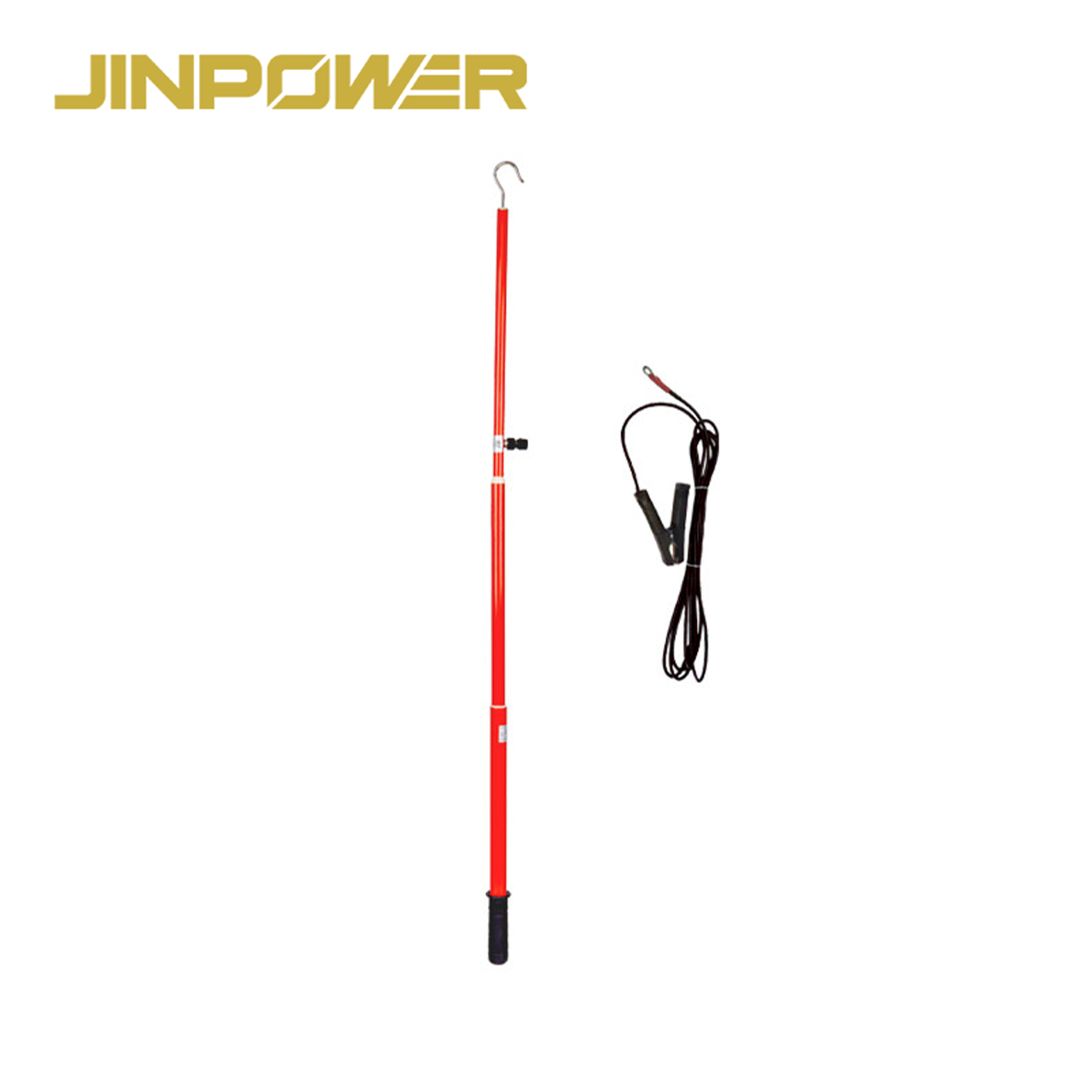

Glavne komponente šipke za otporno pražnjenje

Konfiguracija proizvoda obuhvata komponente potrebne za predviđenu funkciju otpornog pražnjenja. Kupci treba da potvrde stvarnu konstrukciju komponenti i dimenzije prema tehničkom crtežu odabranog modela.

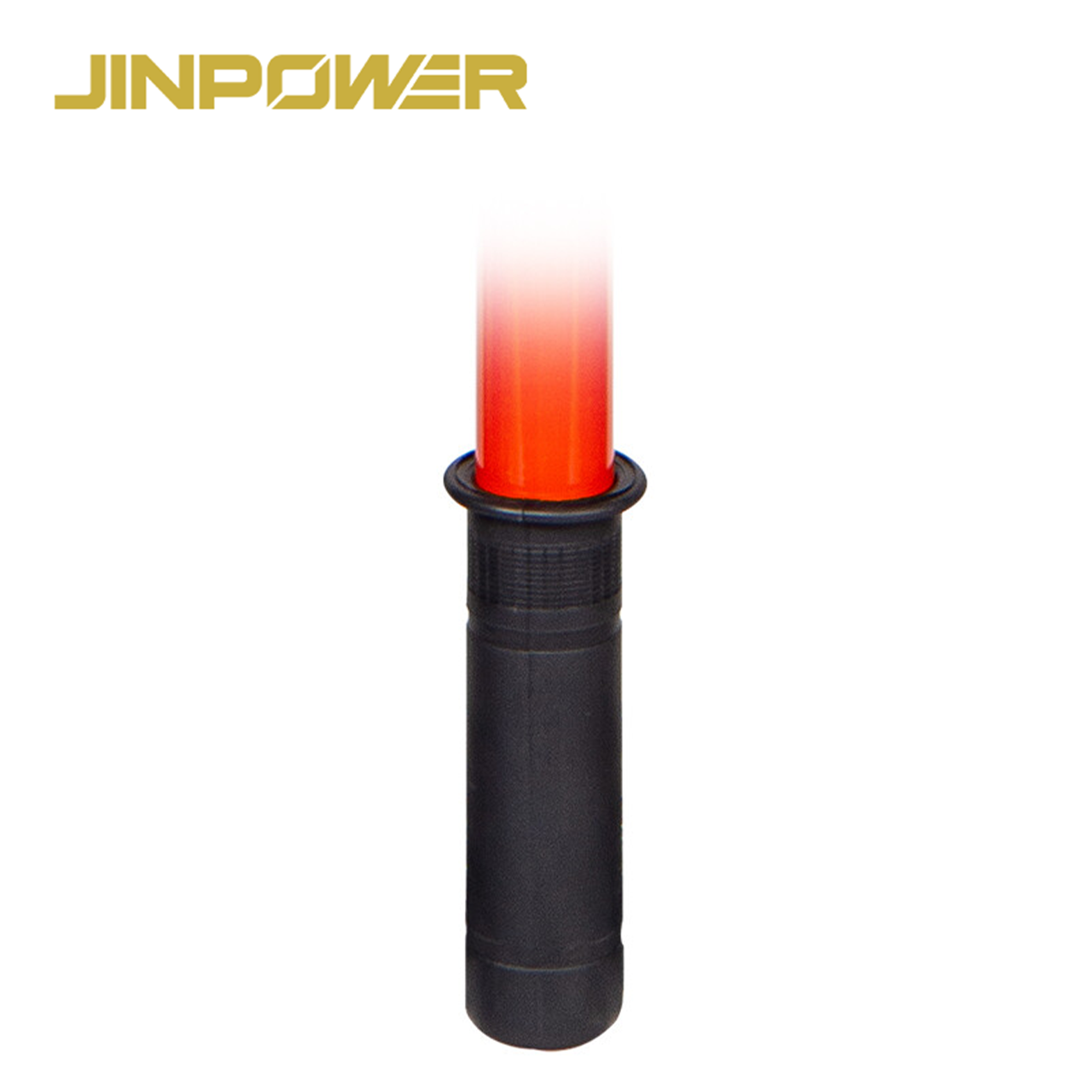

Izolaciona šipka

Izolaciona šipka je radni deo koji služi za pozicioniranje kontaktne glave, uz održavanje potrebnog rastojanja između rukovaoca i električne kontaktne tačke.

Dužinu šipke i efektivnu izolacionu dužinu treba odabrati prema opremi, načinu rada i važećim zahtevima električne bezbednosti. Sama ukupna dužina šipke ne određuje nazivni nivo izolacije proizvoda.

Kontaktna glava

Kontaktna glava obezbeđuje električni spoj sa predviđenom tačkom opreme. Njen oblik i dimenzije treba da odgovaraju predviđenom načinu povezivanja.

Za opremu specifičnu za projekat, kupci treba da dostave crteže priključaka ili dimenzije interfejsa kada su dostupni. To pomaže u potvrđivanju kompatibilnosti pre proizvodnje ili odobrenja narudžbine.

Otpornik

Otpornik je ključna komponenta po kojoj se šipka za otporno pražnjenje razlikuje od jednostavnog alata za direktno pražnjenje. On ograničava struju pražnjenja u skladu sa svojim električnim karakteristikama i uslovima opreme.

Vrednost otpora, toleranciju i energetsku sposobnost treba procenjivati zajedno. Otpornik odgovarajuće vrednosti otpora i dalje može biti neprikladan ako njegova energetska karakteristika ili sposobnost pražnjenja ne odgovara primeni.

Uzemljivački provodnik

Uzemljivački provodnik obezbeđuje provodnu vezu sa predviđenom tačkom uzemljenja u okviru konfigurisanog sistema za pražnjenje.

Dužina provodnika, specifikacija vodiča i detalji priključka treba da odgovaraju odabranom proizvodu i predviđenoj primeni. Prilagođenu dužinu kabla treba potvrditi zajedno sa važećim električnim zahtevima.

Uzemljivačka stezaljka

Uzemljivačka stezaljka povezuje provodnik sa određenom tačkom uzemljenja. Njene dimenzije i način priključivanja moraju biti kompatibilni sa predviđenim interfejsom.

Ako se u vašem projektu koristi određeni uzemljivački terminal ili način povezivanja, dostavite relevantne dimenzije ili crtež prilikom slanja upita.

Tipične primene šipki za otporno pražnjenje

Kondenzatorske baterije

Kondenzatorske baterije mogu zadržati uskladištenu električnu energiju nakon isključenja. Pre održavanja ili drugih odobrenih radova može biti potreban odgovarajući sistem za otporno pražnjenje.

Pri izboru treba uzeti u obzir početni napon, kapacitivnost, uskladištenu energiju, zahtevane uslove pražnjenja i energetsku sposobnost otpornika. Opšti opis nije dovoljan da bi se utvrdila prikladnost za konkretnu kondenzatorsku bateriju.

Visokonaponski kablovi

Visokonaponski kablovi mogu zadržati kapacitivno naelektrisanje nakon izolovanja. Odgovarajući način pražnjenja zavisi od kablovskog sistema, električnih karakteristika, tačaka priključivanja i odobrene procedure održavanja.

Pre izbora šipke za pražnjenje, sa odgovornim inženjerskim timom potvrdite napon kabla, relevantne uslove uskladištene energije i potreban način pražnjenja.

GIS i rasklopna oprema

U određenim primenama gasom izolovane rasklopne opreme (GIS) i konvencionalne rasklopne opreme može biti potrebno upravljanje preostalim naelektrisanjem tokom održavanja ili ispitivanja.

Proizvod treba koristiti samo kada proizvođač opreme dozvoljava tu primenu i obezbeđuje odgovarajuću tačku priključivanja. Njegova pogodnost mora se potvrditi u odnosu na konfiguraciju opreme i odobrenu proceduru.

Visokonaponska ispitna oprema

Neka visokonaponska ispitna oprema i povezani ispitni objekti mogu zadržati električnu energiju nakon ispitivanja. Odgovarajući alat za otporno pražnjenje može biti deo odobrenog postupka oslobađanja energije.

Potrebni otpor, energetska sposobnost i način povezivanja moraju odgovarati ispitnom objektu i uključenim električnim uslovima.

Održavanje trafostanica

Procedure održavanja trafostanica mogu obuhvatati opremu koja zadržava preostalu električnu energiju nakon izolovanja. Šipka za otporno pražnjenje može biti pogodna za određene primene kada nazivni podaci proizvoda i konstrukcija priključka ispunjavaju zahteve.

Pre nabavke treba utvrditi tačan tip opreme i zahteve za pražnjenje, umesto pretpostavke da je jedan model pogodan za sve primene u trafostanicama.

Šipka za otporno pražnjenje u poređenju sa šipkom za otporno i direktno pražnjenje

JINPOWER nudi i šipke za otporno pražnjenje i šipke za otporno i direktno pražnjenje. Iako su proizvodi srodni, namenjeni su različitim funkcionalnim zahtevima i treba ih specificirati zasebno.

Nijedan proizvod nije automatski pogodan za svaku visokonaponsku primenu. Pravilan izbor zavisi od opreme, uslova uskladištene energije, potrebnog načina pražnjenja i odobrene radne procedure.

Ako vaš projekat izričito zahteva i funkciju otpornog i funkciju direktnog pražnjenja, pogledajte našušipku za otporno i direktno pražnjenje.

Kako odabrati odgovarajuću šipku za otporno pražnjenje

1. Potvrdite napon opreme

Najpre utvrdite nazivni napon opreme i stvarne uslove primene. Kada je relevantno, navedite da li se primena odnosi na AC, DC ili određeni visokonaponski ispitni sistem.

Odabrani proizvod mora imati odgovarajuće električne karakteristike i izolacionu konfiguraciju. Pogodnost nemojte procenjivati samo na osnovu dužine ili izgleda šipke.

2. Utvrdite tip opreme

Navedite da li će se šipka koristiti za kondenzatorsku bateriju, visokonaponski kabl, GIS, rasklopnu opremu, ispitnu opremu ili neku drugu primenu.

Različita oprema može zadržavati različite količine energije čak i kada su njeni nazivni naponi slični. Tip opreme pomaže da se utvrdi koji su tehnički podaci potrebni za izbor.

3. Potvrdite zahtev za otpor

Ako projekat definiše vrednost otpora ili toleranciju, navedite ih u zahtevu za ponudu. Ako vrednost nije utvrđena, dostavite karakteristike opreme i relevantne inženjerske zahteve radi tehničke procene.

Vrednost otpora ne treba birati zasebno. Mora se procenjivati zajedno sa početnim naponom, strujom pražnjenja, uskladištenom energijom i energetskom sposobnošću otpornika.

4. Procenite uskladištenu energiju i režim pražnjenja

Kod opreme koja sadrži kapacitivne elemente, uskladištena energija je važan faktor pri određivanju potrebne sposobnosti pražnjenja.

Kada su dostupni, navedite kapacitivnost, početni napon, podatke o uskladištenoj energiji i zahtevane uslove pražnjenja. Ti podaci pomažu da se utvrdi da li je odabrani otpornik odgovarajući za primenu.

5. Potvrdite dužinu šipke i izolacionog dela

Navedite zahtevanu ukupnu dužinu šipke i efektivnu izolacionu dužinu. Dimenzije moraju odgovarati pristupnoj tački opreme i važećim radnim zahtevima.

Ako projekat propisuje određene dimenzije, dostavite relevantni crtež ili tehničku specifikaciju na pregled.

6. Uskladite uzemljivački provodnik i stezaljku

Potvrdite potrebnu dužinu uzemljivačkog provodnika, specifikaciju vodiča i priključak stezaljke. Celokupan način povezivanja mora odgovarati predviđenoj opremi i tački uzemljenja.

Za nestandardne interfejse, u upitu navedite dimenzije priključka ili priložite crteže kako biste smanjili rizik od nekompatibilnosti pre naručivanja.

7. Potvrdite zahteve za ispitivanje i dokumentaciju

Pre kupovine na veliko utvrdite koji su potrebni tehnički list, crtež, potvrda vrednosti otpora, relevantna dokumentacija o ispitivanju izolacije i drugi projektni zapisi o inspekciji.

Potvrdite koja dokumentacija je dostupna za konkretan odabrani model, umesto da pretpostavljate da svaka konfiguracija proizvoda ima istu pokrivenost ispitivanjima.

Ispitivanje i provera kvaliteta

Kod električnih alata za održavanje, provera kvaliteta treba da obuhvati konfiguraciju proizvoda i tehničke zahteve relevantne za predviđenu primenu. Sam izgled ne dokazuje električnu pogodnost.

U zavisnosti od odabranog modela i dogovorenog plana inspekcije, sledeće stavke mogu biti relevantne za prihvatanje proizvoda.

Provere električnih specifikacija

• Vrednost otpora i tolerancija u odnosu na odobrenu specifikaciju
• Važeći zahtevi za napon i električnu primenu
• Energetska sposobnost otpornika i specificirani režim pražnjenja
• Usklađenost odobrenog dizajna i isporučene konfiguracije
• Relevantni zapisi o električnim karakteristikama, kada su zahtevani

Mehaničke i dimenzionalne provere

• Ukupna dužina šipke i efektivni izolacioni deo
• Dimenzije kontaktne glave i način povezivanja
• Dužina uzemljivačkog provodnika i specificirani detalji vodiča
• Tip uzemljivačke stezaljke i kompatibilnost priključka
• Stanje površine i vidljiva mehanička oštećenja
• Identifikacija proizvoda i zahtevane oznake

Dokumentacija o ispitivanju izolacije i električnim ispitivanjima

Kada to zahtevaju specifikacija proizvoda ili projekat, potvrdite primenljiva ispitivanja izolacije, merenja otpora i druge provere električnih karakteristika. Metoda ispitivanja i kriterijumi prihvatanja treba da odgovaraju konkretnom proizvodu i njegovoj predviđenoj upotrebi.

Samo osnovno merenje otpora ili vizuelni pregled ne potvrđuju potpunu električnu pogodnost visokonaponskog alata za pražnjenje.

Tehnička dokumentacija

U zavisnosti od narudžbine, relevantna dokumentacija može obuhvatati tehnički list, odobreni crtež, potvrdu vrednosti otpora, relevantne zapise o ispitivanju izolacije i druge dogovorene dokumente o inspekciji.

Ako komunalni ili EPC projekat zahteva određeni standard ili verifikaciju treće strane, navedite zahtev pre potvrde narudžbine kako bi se mogla razmotriti njegova primenljivost i potrebna dokumentacija.

Bezbednosni zahtevi za primene otpornog pražnjenja

Šipka za otporno pražnjenje namenjena je obučenom i ovlašćenom električarskom osoblju. Izbor i rukovanje proizvodom moraju biti u skladu sa uputstvima proizvođača opreme, važećim zahtevima električne bezbednosti i odobrenom procedurom na lokaciji.

Izolovanje i provera napona

Samo isključenje ne dokazuje da je oprema bezbedna. Pre početka relevantnih radova, zahtevano izolovanje i provera napona moraju se obaviti prema odobrenoj proceduri, uz upotrebu odgovarajuće opreme.

Kada je potrebna detekcija napona, pogledajte naš asortimandetektora visokog napona za povezanu opremu za električnu bezbednost.

Uslovi uskladištene energije i pražnjenja

Oprema može zadržati električnu energiju nakon izolovanja. Potrebni način pražnjenja mora uzeti u obzir stvarne karakteristike opreme i odobrenu proceduru.

Nemojte pretpostavljati da fiksno vreme čekanja ili prisustvo otpornika garantuje oslobađanje celokupne uskladištene energije. Sve zahtevane provere i naknadne bezbednosne mere moraju se sprovoditi prema važećim uputstvima.

Pražnjenje i zaštitno uzemljenje imaju različite funkcije

Alat za otporno pražnjenje oslobađa preostalu električnu energiju kroz predviđenu putanju sa otporom. Oprema za privremeno zaštitno uzemljenje i kratko spajanje ima zasebnu funkciju i mora se birati prema sopstvenim električnim karakteristikama i predviđenoj primeni.

Šipku za otporno pražnjenje ne treba automatski smatrati zamenom za nazivni prenosni komplet za uzemljenje i kratko spajanje.

Povezani proizvodi za uzemljenje i električnu bezbednost

U zavisnosti od zahteva vašeg projekta, možda će vam biti potrebna i povezana oprema za uzemljenje ili šipka za pražnjenje sa drugačijom funkcionalnom konfiguracijom.

• Šipka za otporno i direktno pražnjenje — za projekte koji zahtevaju i funkciju otpornog i funkciju direktnog pražnjenja u odabranoj konfiguraciji.
• Uzemljivački kabl — za projekte koji zahtevaju specificirani uzemljivački kabl ili njegovu komponentu.
• Prenosni komplet za uzemljenje i kratko spajanje — za određene primene privremenog zaštitnog uzemljenja i kratkog spajanja.
• Detektor visokog napona — za proveru napona u okviru odobrene procedure električne bezbednosti.

Šta treba navesti u zahtevu za ponudu?

Dostavljanje potpunih tehničkih podataka prilikom slanja upita pomaže da se smanje nedostaci u specifikaciji, izmene ponude i problemi sa kompatibilnošću proizvoda.

Ako projekat već ima specifikaciju alata za pražnjenje ili crtež priključka, priložite ih uz upit. To pomaže tehničkom timu da preciznije razmotri zahtevanu konfiguraciju.

Često postavljana pitanja

Šta je šipka za otporno pražnjenje?

Šipka za otporno pražnjenje je električni alat koji koristi otpornik za ograničavanje struje tokom oslobađanja preostalog električnog naelektrisanja iz određene opreme. Njena pogodnost zavisi od karakteristika opreme, nazivnih podataka proizvoda i odobrene radne procedure.

Zašto šipka za pražnjenje koristi otpornik?

Otpornik ograničava početnu struju pražnjenja u skladu sa električnim uslovima. Time se pomaže u smanjenju rizika povezanog sa nekontrolisanim direktnim pražnjenjem dok oprema još sadrži uskladištenu energiju.

Za koju opremu se može koristiti šipka za otporno pražnjenje?

Tipične oblasti primene obuhvataju kondenzatorske baterije, visokonaponske kablove, GIS, rasklopnu opremu, trafostanice i visokonaponsku ispitnu opremu. Mora se potvrditi da je odabrani model pogodan za konkretnu opremu i zahtev za pražnjenje.

Kako da odaberem odgovarajuću vrednost otpora?

Izbor otpora zavisi od napona opreme, uskladištene energije, zahtevanih uslova pražnjenja i energetske sposobnosti otpornika. Pratite odobrenu specifikaciju opreme ili inženjerske zahteve, umesto da birate vrednost otpora samo na osnovu napona.

Da li šipka ima univerzalni nazivni napon?

Ne. Važeći napon i izolaciona konfiguracija zavise od odabranog modela i njegove tehničke dokumentacije. Pre upotrebe proizvoda u određenoj primeni potvrdite njegove nazivne karakteristike.

Koja je razlika između šipke za otporno pražnjenje i šipke za otporno i direktno pražnjenje?

Šipka za otporno pražnjenje obavlja specificiranu funkciju otpornog pražnjenja. Šipka za otporno i direktno pražnjenje kombinuje otporno pražnjenje sa dodatnom funkcijom direktnog pražnjenja. Izaberite odgovarajući proizvod u skladu sa primenom i odobrenom procedurom za opremu.

Može li šipka za otporno pražnjenje zameniti prenosni komplet za uzemljenje?

Ne automatski. Šipka za pražnjenje namenjena je za svoju specificiranu funkciju, dok je prenosni komplet za uzemljenje projektovan za definisane zadatke privremenog zaštitnog uzemljenja i kratkog spajanja. Potrebnu opremu treba odrediti prema odobrenoj bezbednosnoj proceduri.

Mogu li se prilagoditi dužina šipke i uzemljivačkog provodnika?

Zahtevi za dužinu šipke i uzemljivačkog provodnika mogu se razmotriti u skladu sa dostupnom konfiguracijom proizvoda. Sve izmene koje utiču na izolaciju, otpor ili električne karakteristike zahtevaju tehničku potvrdu.

Koju dokumentaciju treba da zatražim pre kupovine na veliko?

U zavisnosti od projekta, zatražite tehnički list, odobreni crtež, potvrdu vrednosti otpora, relevantne zapise o ispitivanju izolacije i druge dogovorene dokumente o inspekciji. Potvrdite koja je dokumentacija dostupna za tačan model proizvoda.

Koji su podaci potrebni za izradu ponude?

Navedite tip opreme, nazivni napon, zahtevanu vrednost otpora ako je specificirana, dužinu šipke, dužinu uzemljivačkog provodnika, količinu i zahteve projekta. Kada su dostupni, korisni su i podaci o uskladištenoj energiji i crteži priključaka.

Zatražite detalje i cenu šipke za otporno pražnjenje

Ako nabavljate šipke za otporno pražnjenje za kondenzatorske baterije, visokonaponske kablovske sisteme, rasklopnu opremu, trafostanice ili primene električnog ispitivanja, pošaljite kompaniji JINPOWER svoje tehničke zahteve na razmatranje.

Navedite napon i tip opreme, zahtevanu vrednost otpora ako je specificirana, dužinu šipke, dužinu uzemljivačkog provodnika, količinu i relevantne zahteve projekta. Ako su dostupni, dostavite kapacitivnost opreme, podatke o uskladištenoj energiji i crtež priključka.

JINPOWER može da razmotri traženu konfiguraciju u odnosu na dostupnu dokumentaciju proizvoda i razjasni potrebne podatke pre izrade ponude i potvrde narudžbine.
