I. Základní použití

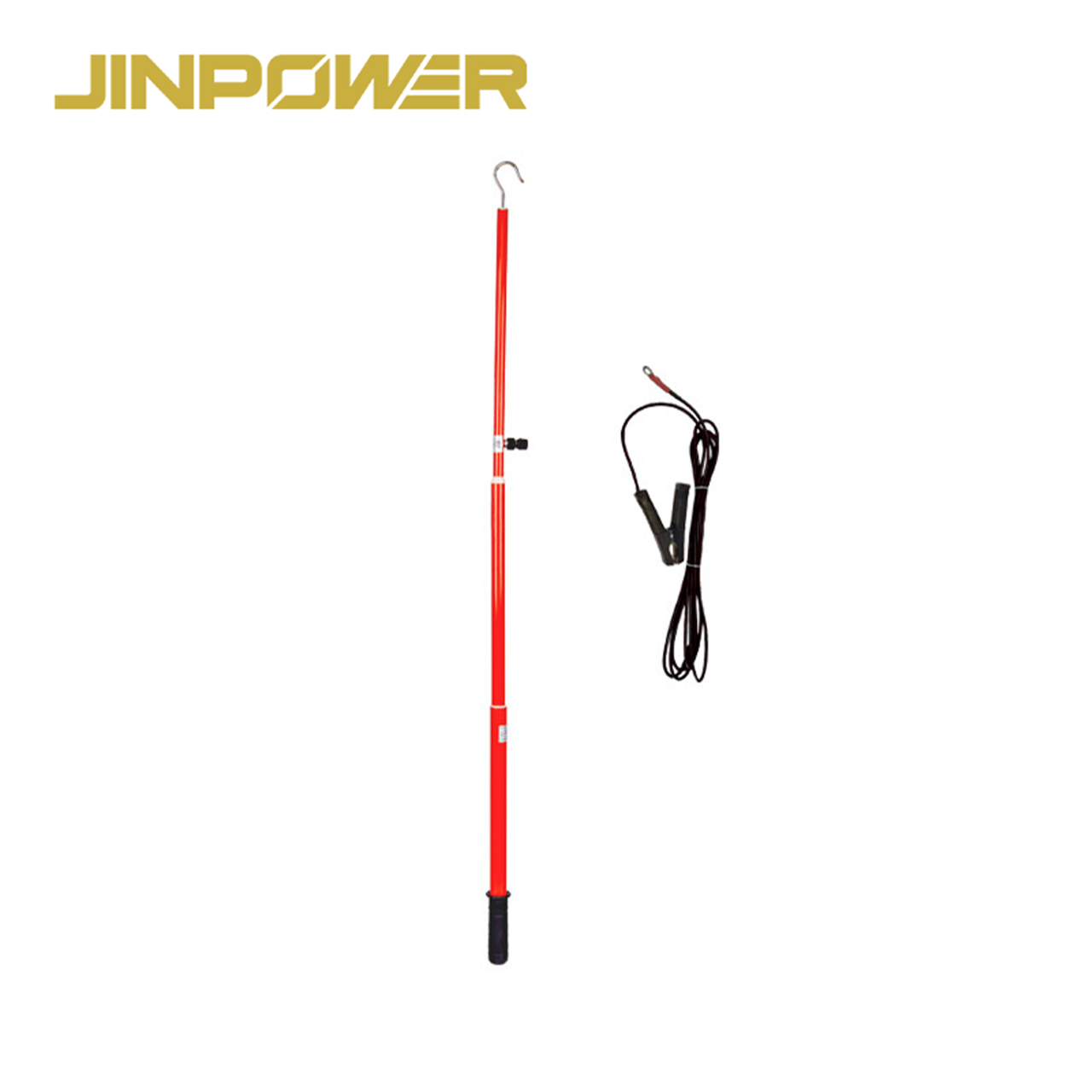

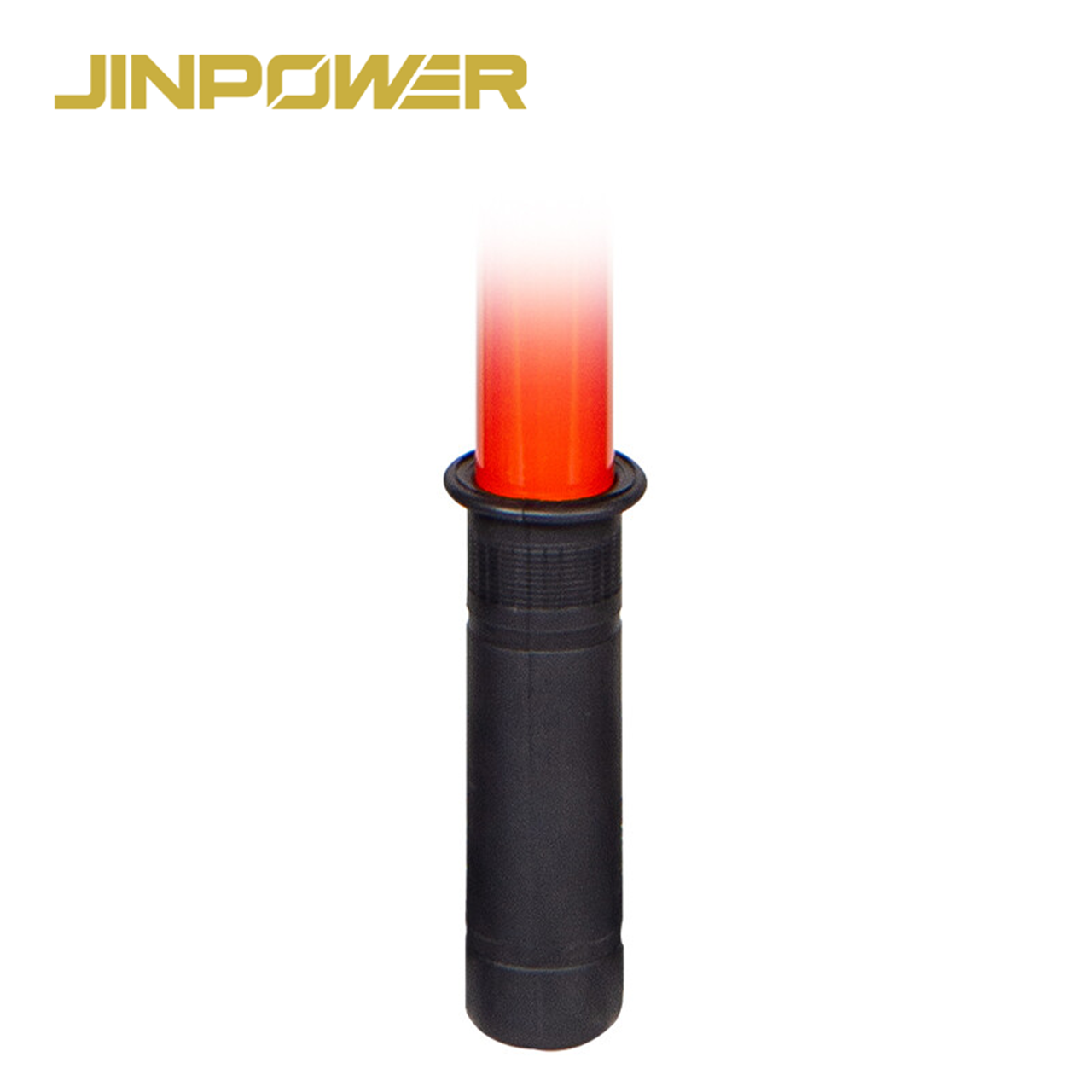

Odporová vybíjecí tyč se v elektrizačních soustavách používá k bezpečnému uvolnění zbytkového náboje ze zařízení nebo vedení, čímž se předchází úrazu elektrickým proudem nebo elektrickému oblouku.

Mezi běžné aplikace patří:

Kondenzátorové baterie

Vysokonapěťové kabely

Zařízení rozvoden

Vysokonapěťová zkušební zařízení

GIS/rozváděče

Po odpojení zařízení od napětí může stále existovat zbytkové napětí. Vybíjecí tyč pomalu uvolňuje náboj prostřednictvím vestavěného rezistoru, čímž zabraňuje okamžitým rázům při vybíjení.

II. Princip činnosti

Odporová vybíjecí tyč obsahuje rezistor s vysokou hodnotou odporu. Proces vybíjení probíhá následovně:

Vybíjecí tyč se dotkne zařízení, na kterém se nachází zbytkový náboj.

2. Náboj protéká přes rezistor do uzemňovací svorky.

3. Proud je omezen rezistorem, čímž je dosaženo pomalého a bezpečného vybití.

Výhody:

Zabraňuje okamžitým vysokým proudům

Omezuje vznik elektrického oblouku a poškození zařízení

Zvyšuje provozní bezpečnost
