A termék főbb jellemzői

• Ellenállásos kisütési funkció meghatározott elektromos alkalmazásokhoz
• Beépített ellenálláselem, amelyet a kezdeti kisütési áram korlátozására terveztek
• Szigetelő kezelőrúd elektromos érintkezőfejjel
• Földelővezeték és bilincs a kiválasztott konfiguráció szerint
• Meghatározott kondenzátorbankokhoz, nagyfeszültségű kábelekhez, GIS-hez, kapcsolóberendezésekhez és vizsgálati alkalmazásokhoz alkalmas
• Az ellenállásértéket és az elektromos névleges adatokat az adott modell specifikációja szerint kell megerősíteni
• A projekt követelményeinek megfelelően áttekinthető a rúd hossza, a földelővezeték hossza és a csatlakozási konfiguráció
• A tömeges beszerzés előtt megerősíthetők a műszaki specifikációk és az alkalmazandó ellenőrzési dokumentumok

Rövid műszaki specifikációk

Az alábbi táblázat a műszaki áttekintéshez és beszerzéshez szükséges fő paramétereket tartalmazza. A pontos elektromos névleges adatokat és méreteket a kiválasztott modell jóváhagyott adatlapja és rajza alapján kell megerősíteni.

A pontos árajánlathoz kérjük, adja meg a berendezés típusát, névleges feszültségét, az előírt ellenállásértéket, ha van ilyen, a rúd hosszát, a földelővezeték hosszát, a mennyiséget és az alkalmazandó projektkövetelményeket. Ha rendelkezésre áll, adja meg a berendezés kapacitását vagy a tárolt energiára vonatkozó adatokat is, hogy felülvizsgálható legyen a szükséges kisütési terhelés.

Hogyan működik az ellenállásos kisütés?

A kapacitív elemeket tartalmazó elektromos berendezések a tápellátás lekapcsolása után is tárolhatnak energiát. Ez előfordulhat kondenzátorbankokban, nagyfeszültségű kábelekben és bizonyos elektromos vizsgálati összeállításokban.

Az ellenállásos kisütőrúd a tervezett kisütési útvonalban ellenálláselemet használ. Az ellenállás az elektromos körülményeknek megfelelően korlátozza az áramot, lehetővé téve a maradék töltés szabályozott csökkenését, ha az eszközt megfelelően választják ki és használják.

1. Érintkezés a kijelölt berendezésponttal

Az érintkezőfej biztosítja a tervezett elektromos csatlakozási felületet a kisütendő berendezéssel. Kialakításának illeszkednie kell a kijelölt érintkezési ponthoz és a jóváhagyott alkalmazáshoz.

A rudat kizárólag az alkalmazandó elektromos biztonsági eljárás szerint szabad használni. A kisütési művelet előtt meg kell állapítani a termék kompatibilitását, a berendezés leválasztását és a szükséges feszültségellenőrzést.

2. Áramkorlátozás az ellenálláselemen keresztül

A tervezett kisütési útvonal létrehozásakor az ellenálláselem korlátozza a kezdeti kisütési áramot. Ez segít elkerülni azt a hirtelen áramot, amely ellenőrizetlen, kis ellenállású csatlakozás esetén léphet fel, amikor a berendezés még jelentős energiát tárol.

A tényleges áram a kezdeti feszültségtől, az ellenállástól és az áramköri körülményektől függ. Az ellenállásnak el kell viselnie a tervezett alkalmazáshoz kapcsolódó energiát is.

3. A tárolt elektromos energia felszabadítása

A berendezés kisütése során a tárolt energia csökken. A kisütés sebessége a berendezés jellemzőitől, az ellenállás értékétől és a kisütési konfigurációtól függ.

A termék nevéből vagy névleges feszültségéből önmagában nem szabad meghatározott kisütési időre következtetni. A szükséges kisütési feltételeket a berendezés gyártójának utasításai, a mérnöki követelmények és a jóváhagyott helyszíni eljárás alapján kell meghatározni.

4. Ellenőrzés és további biztonsági intézkedések

Az ellenállásos kisütési művelet befejezése önmagában nem bizonyítja, hogy a berendezés érintése vagy a rajta végzett munka biztonságos. Az esetleges szükséges ellenőrzéseket, további kisütési intézkedéseket vagy ideiglenes védőföldelést az alkalmazandó eljárás szerint kell elvégezni.

Az ellenállásos kisütőrúd a meghatározott kisütési funkcióra szolgál. Nem szabad automatikusan teljes hordozható földelő- és rövidrezáró készlet helyettesítőjeként kezelni.

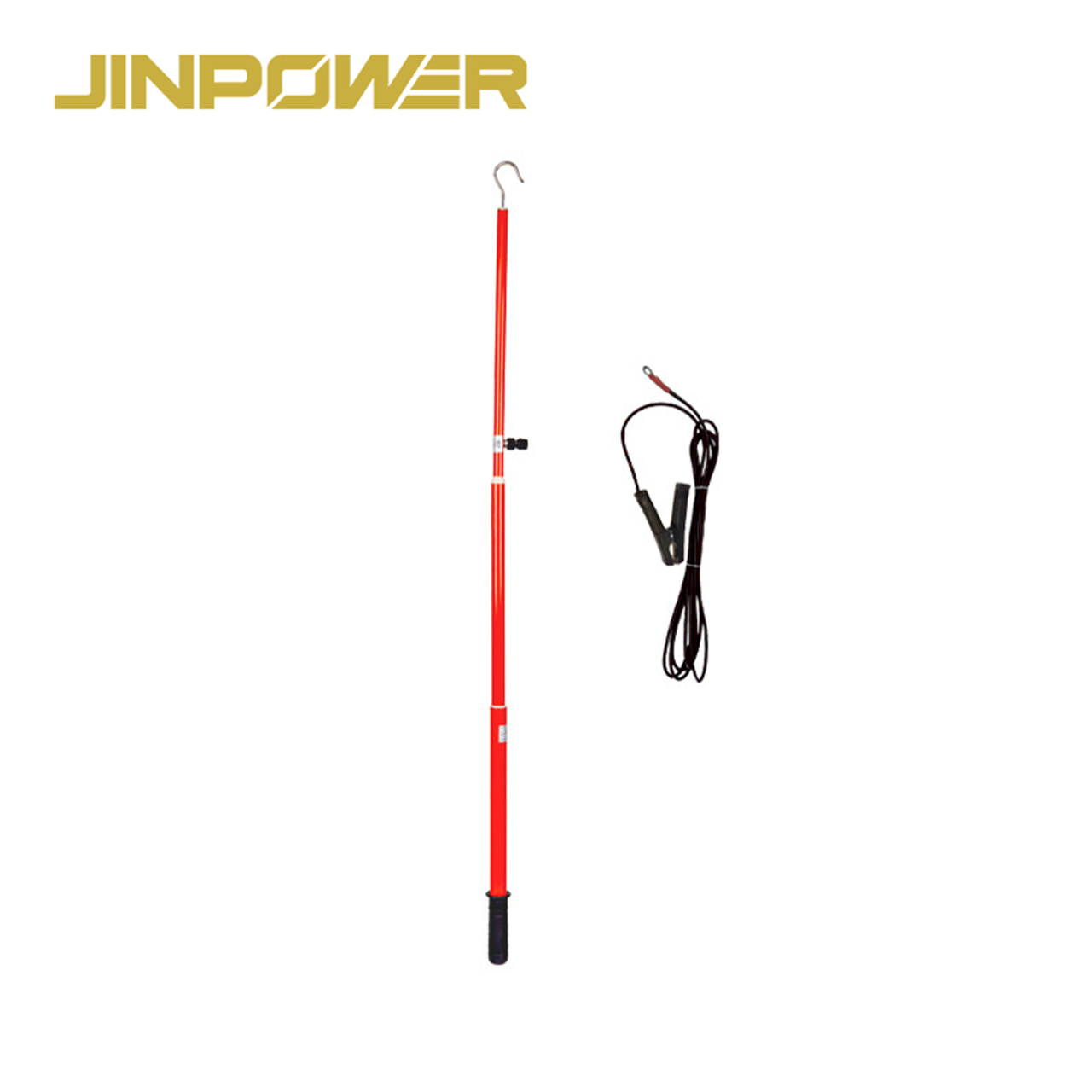

Az ellenállásos kisütőrúd fő alkotóelemei

A termékkonfiguráció tartalmazza a tervezett ellenállásos kisütési funkcióhoz szükséges alkatrészeket. A vásárlóknak az adott modell műszaki rajza alapján kell ellenőrizniük a tényleges alkatrészkialakítást és méreteket.

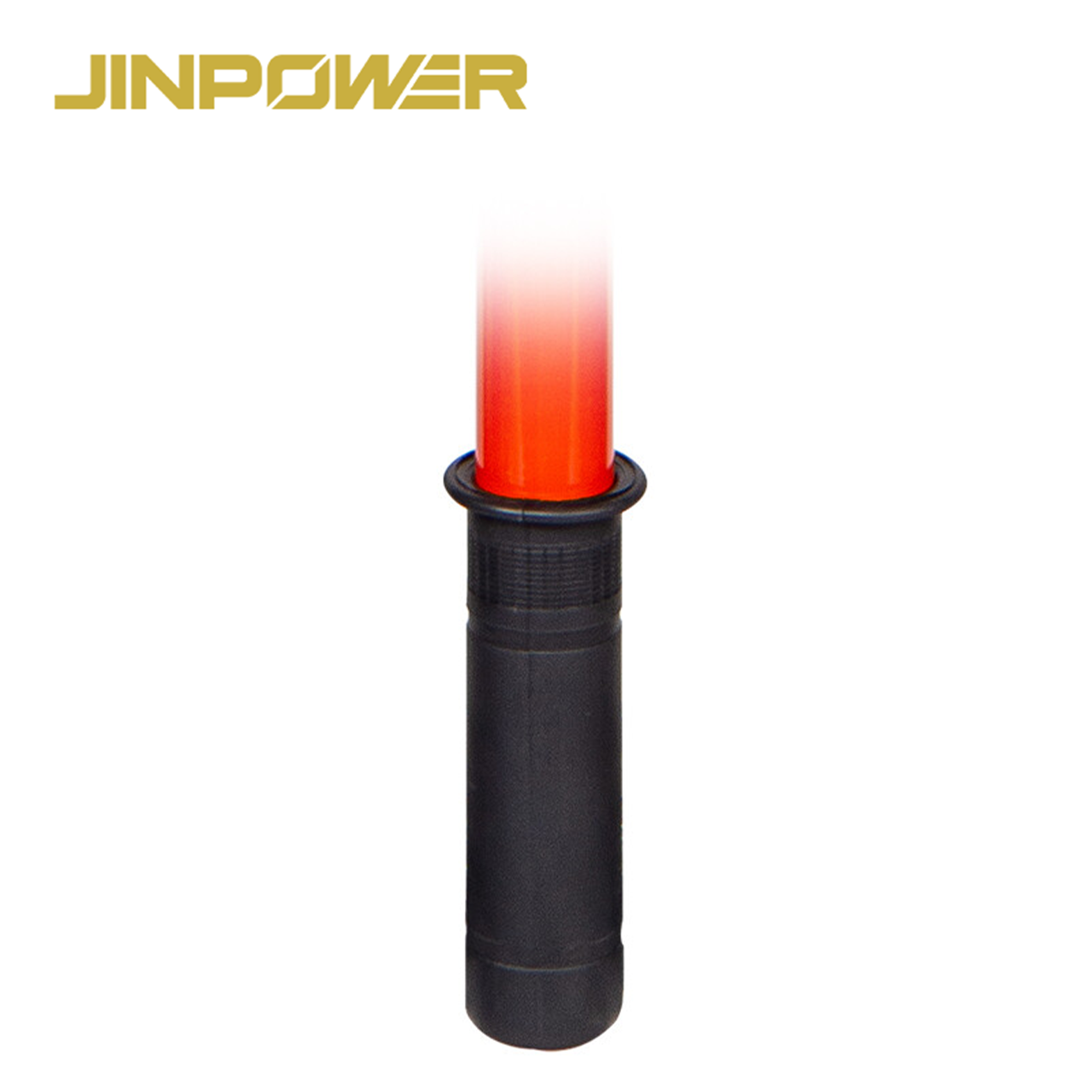

Szigetelő rúd

A szigetelő rúd az a kezelőszakasz, amely lehetővé teszi az érintkezőfej pozicionálását, miközben biztosítja a szükséges távolságot a kezelő és az elektromos érintkezési pont között.

A rúd hosszát és a hatásos szigetelőhosszt a berendezés, a munkavégzési elrendezés és az alkalmazandó elektromos biztonsági követelmények alapján kell kiválasztani. A teljes rúdhossz önmagában nem határozza meg a termék szigetelési besorolását.

Érintkezőfej

Az érintkezőfej biztosítja az elektromos csatlakozást a kijelölt berendezésponttal. Alakjának és méreteinek illeszkedniük kell a tervezett csatlakozási módhoz.

Egyedi projektberendezések esetén a vásárlóknak lehetőség szerint csatlakozási rajzokat vagy csatlakozófelületi méreteket kell megadniuk. Ez segít a kompatibilitás ellenőrzésében a gyártás vagy a rendelés jóváhagyása előtt.

Ellenálláselem

Az ellenálláselem az a kulcsfontosságú alkatrész, amely megkülönbözteti az ellenállásos kisütőrudat az egyszerű, közvetlen kisütőeszköztől. Elektromos jellemzői és a berendezés körülményei szerint korlátozza a kisütési áramot.

Az ellenállás értékét, tűrését és energiatűrő képességét együttesen kell értékelni. A megfelelő ellenállásértékű ellenállás is alkalmatlan lehet, ha az energianévleges értéke vagy kisütési terhelhetősége nem felel meg az alkalmazásnak.

Földelővezeték

A földelővezeték a konfigurált kisütési elrendezés részeként vezető kapcsolatot biztosít a kijelölt földelési pont felé.

A vezeték hosszának, a vezető specifikációjának és a csatlakozás részleteinek illeszkedniük kell a kiválasztott termékhez és a tervezett alkalmazáshoz. Az egyedi kábelhosszt az alkalmazandó elektromos követelményekkel együtt kell megerősíteni.

Földelőbilincs

A földelőbilincs csatlakoztatja a vezetéket a meghatározott földelési ponthoz. Méreteinek és csatlakozási módjának kompatibilisnek kell lennie a tervezett csatlakozófelülettel.

Ha a projekt egyedi földelőkapcsot vagy csatlakozási elrendezést használ, az ajánlatkérés során adja meg a vonatkozó méreteket vagy rajzot.

Az ellenállásos kisütőrudak tipikus alkalmazásai

Kondenzátorbankok

A kondenzátorbankok lekapcsolás után is tárolhatnak elektromos energiát. A karbantartás vagy más jóváhagyott munka megkezdése előtt megfelelő ellenállásos kisütési elrendezésre lehet szükség.

A kiválasztásnál figyelembe kell venni a kezdeti feszültséget, a kapacitást, a tárolt energiát, az előírt kisütési feltételeket és az ellenállás energiatűrő képességét. Egy általános célú leírás nem elegendő egy adott kondenzátorbankhoz való alkalmasság megállapításához.

Nagyfeszültségű kábelek

A nagyfeszültségű kábelek leválasztás után is megtarthatják kapacitív töltésüket. A megfelelő kisütési módszer a kábelrendszertől, az elektromos jellemzőktől, a csatlakozási pontoktól és a jóváhagyott karbantartási eljárástól függ.

A kisütőrúd kiválasztása előtt egyeztesse a kábel feszültségét, a tárolt energiára vonatkozó feltételeket és az előírt kisütési elrendezést a felelős mérnöki csapattal.

GIS és kapcsolóberendezések

Bizonyos gázszigetelésű kapcsolóberendezések (GIS) és hagyományos kapcsolóberendezések esetében karbantartás vagy vizsgálat során szükség lehet a maradék töltés kezelésére.

A termék csak akkor használható, ha a berendezés gyártója engedélyezi az alkalmazást, és megfelelő csatlakozási pontot biztosít. Alkalmasságát a berendezés konfigurációja és a jóváhagyott eljárás alapján kell megerősíteni.

Nagyfeszültségű vizsgálóberendezések

Egyes nagyfeszültségű vizsgálóberendezések és a hozzájuk csatlakozó vizsgált tárgyak a vizsgálat után is tárolhatnak elektromos energiát. A jóváhagyott energiakisütési folyamat része lehet egy megfelelő ellenállásos kisütőeszköz.

Az előírt ellenállásnak, energiatűrő képességnek és csatlakozási elrendezésnek meg kell felelnie a vizsgált tárgynak és az érintett elektromos körülményeknek.

Alállomási karbantartás

Az alállomási karbantartási eljárások során előfordulhat, hogy a leválasztás után maradék elektromos energiát tároló berendezésekkel kell dolgozni. Ellenállásos kisütőrúd használható meghatározott alkalmazásokhoz, ha a termék névleges adatai és csatlakozási kialakítása megfelel a követelményeknek.

A beszerzés előtt meg kell határozni a pontos berendezéstípust és kisütési követelményt; nem szabad feltételezni, hogy egyetlen modell minden alállomási alkalmazáshoz megfelelő.

Ellenállásos kisütőrúd és ellenállásos és közvetlen kisütőrúd

A JINPOWER ellenállásos kisütőrudakat és ellenállásos és közvetlen kisütőrudakat is kínál. Bár a termékek hasonlóak, eltérő funkcionális követelményeket szolgálnak, ezért külön specifikálandók.

Egyik termék sem alkalmas automatikusan minden nagyfeszültségű alkalmazáshoz. A megfelelő választás a berendezéstől, a tárolt energia körülményeitől, az előírt kisütési módszertől és a jóváhagyott üzemeltetési eljárástól függ.

Ha a projekt kifejezetten ellenállásos és közvetlen kisütési funkciót is igényel, tekintse meg az ellenállásos és közvetlen kisütőrudat.

A megfelelő ellenállásos kisütőrúd kiválasztása

1. A berendezés feszültségének megerősítése

Első lépésként azonosítsa a berendezés névleges feszültségét és a tényleges alkalmazási körülményeket. Szükség esetén adja meg, hogy az alkalmazás AC-, DC- vagy meghatározott nagyfeszültségű vizsgálati elrendezést érint-e.

A kiválasztott terméknek megfelelő elektromos névleges adatokkal és szigetelési konfigurációval kell rendelkeznie. Az alkalmasságot ne kizárólag a rúd hossza vagy megjelenése alapján állapítsa meg.

2. A berendezés típusának meghatározása

Adja meg, hogy a rudat kondenzátorbankhoz, nagyfeszültségű kábelhez, GIS-hez, kapcsolóberendezéshez, vizsgálóberendezéshez vagy más alkalmazáshoz használják-e.

A különböző berendezések hasonló névleges feszültség mellett is eltérő mennyiségű energiát tárolhatnak. A berendezés típusa segít meghatározni a kiválasztáshoz szükséges műszaki adatokat.

3. Az ellenállási követelmény megerősítése

Ha a projekt meghatározott ellenállásértéket vagy tűrést ír elő, tüntesse fel az ajánlatkérésben. Ha az értéket még nem határozták meg, adja meg a berendezés jellemzőit és az alkalmazandó mérnöki követelményeket műszaki felülvizsgálathoz.

Az ellenállás értékét nem szabad önmagában kiválasztani. A kezdeti feszültséggel, a kisütési árammal, a tárolt energiával és az ellenállás energiatűrő képességével együtt kell értékelni.

4. A tárolt energia és a kisütési terhelés áttekintése

Kapacitív elemeket tartalmazó berendezéseknél a tárolt energia fontos tényező a szükséges kisütési képesség meghatározásakor.

Ha rendelkezésre áll, adja meg a kapacitást, a kezdeti feszültséget, a tárolt energiára vonatkozó adatokat és az előírt kisütési feltételeket. Ezek az adatok segítenek megállapítani, hogy a kiválasztott ellenálláselem megfelelő-e az alkalmazáshoz.

5. A rúd és a szigetelőszakasz hosszának ellenőrzése

Adja meg a teljes rúdhosszt és a hatásos szigetelőhosszt. A méreteknek meg kell felelniük a berendezés hozzáférési pontjának és az alkalmazandó üzemeltetési követelményeknek.

Ha a projekt meghatározott méreteket ír elő, ellenőrzésre mellékelje a vonatkozó rajzot vagy műszaki specifikációt.

6. A földelővezeték és a bilincs illesztése

Ellenőrizze az előírt földelővezeték-hosszt, a vezető specifikációját és a bilincs csatlakozását. A teljes csatlakozási elrendezésnek illeszkednie kell a tervezett berendezéshez és földelési ponthoz.

Nem szabványos csatlakozófelület esetén az illeszkedési problémák rendelés előtti csökkentése érdekében az ajánlatkéréshez mellékelje a csatlakozási méreteket vagy rajzokat.

7. A vizsgálati és dokumentációs követelmények megerősítése

A tömeges beszerzés előtt határozza meg a szükséges műszaki adatlapot, rajzot, ellenállás-ellenőrzést, alkalmazandó szigetelésvizsgálati dokumentumokat és az egyéb, projektre jellemző ellenőrzési feljegyzéseket.

Ellenőrizze, hogy a ténylegesen kiválasztott modellhez mely dokumentumok állnak rendelkezésre; ne feltételezze, hogy minden termékkonfigurációt azonos vizsgálatok fednek le.

Vizsgálat és minőségellenőrzés

Az elektromos karbantartási eszközöknél a minőségellenőrzésnek ki kell terjednie a termékkonfigurációra és a tervezett alkalmazás szempontjából releváns műszaki követelményekre. A külső megjelenés önmagában nem bizonyítja az elektromos alkalmasságot.

A kiválasztott modelltől és az egyeztetett ellenőrzési tervtől függően az alábbi tételek relevánsak lehetnek a termék átvételekor.

Elektromos specifikációk ellenőrzése

• Az ellenállás értéke és tűrése a jóváhagyott specifikáció szerint
• Az alkalmazandó feszültség- és elektromos alkalmazási követelmények
• Az ellenállás energiatűrő képessége és az előírt kisütési terhelés
• A jóváhagyott kialakítás és a szállított konfiguráció közötti egyezés
• Az alkalmazandó elektromos teljesítményre vonatkozó feljegyzések, ha szükségesek

Mechanikai és méretellenőrzés

• A teljes rúdhossz és a hatásos szigetelőszakasz
• Az érintkezőfej méretei és a csatlakozási elrendezés
• A földelővezeték hossza és az előírt vezetőadatok
• A földelőbilincs típusa és a csatlakozás kompatibilitása
• A felület állapota és a látható mechanikai sérülések
• A termékazonosító és az előírt jelölések

Szigetelési és elektromos vizsgálati dokumentáció

Ha a termékspecifikáció vagy a projekt előírja, erősítse meg az alkalmazandó szigetelésvizsgálatokat, ellenállásméréseket és egyéb elektromos teljesítmény-ellenőrzéseket. A vizsgálati módszernek és az elfogadási kritériumoknak a tényleges termékhez és tervezett használatához kell igazodniuk.

Az alapvető ellenállásmérés vagy szemrevételezés önmagában nem igazolja a nagyfeszültségű kisütőeszköz teljes elektromos alkalmasságát.

Műszaki dokumentumok

A rendeléstől függően a releváns dokumentumok között szerepelhet műszaki adatlap, jóváhagyott rajz, ellenállás-ellenőrzés, alkalmazandó szigetelésvizsgálati feljegyzések és egyéb egyeztetett ellenőrzési dokumentumok.

Ha egy közmű- vagy EPC-projekt meghatározott szabványt vagy harmadik fél általi ellenőrzést ír elő, a rendelés visszaigazolása előtt jelezze ezt, hogy meg lehessen vizsgálni az alkalmazhatóságot és a dokumentációt.

Biztonsági követelmények az ellenállásos kisütési alkalmazásokhoz

Az ellenállásos kisütőrudat képzett és arra felhatalmazott villamos szakemberek használhatják. A termék kiválasztásának és üzemeltetésének a berendezés gyártójának utasításait, az alkalmazandó elektromos biztonsági követelményeket és a jóváhagyott helyszíni eljárást kell követnie.

Leválasztás és feszültségellenőrzés

A lekapcsolás önmagában nem bizonyítja, hogy a berendezés biztonságos. A vonatkozó munka megkezdése előtt a jóváhagyott eljárásnak és megfelelő eszközöknek megfelelően el kell végezni a szükséges leválasztást és feszültségellenőrzést.

Ha feszültségérzékelésre van szükség, tekintse meg a kapcsolódó elektromos biztonsági eszközök között a nagyfeszültség-érzékelő termékcsaládunkat.

Tárolt energia és kisütési feltételek

A berendezések a leválasztás után is tárolhatnak elektromos energiát. Az előírt kisütési módszernek figyelembe kell vennie a berendezés tényleges jellemzőit és a jóváhagyott eljárást.

Ne feltételezze, hogy egy rögzített várakozási idő vagy az ellenálláselem jelenléte garantálja az összes tárolt energia felszabadulását. Az esetleges szükséges ellenőrzéseket és további biztonsági intézkedéseket az alkalmazandó utasítások szerint kell elvégezni.

A kisütés és a védőföldelés eltérő funkciók

Az ellenállásos kisütőeszköz a meghatározott ellenállású útvonalon vezeti el a maradék elektromos energiát. Az ideiglenes védőföldelő és rövidrezáró berendezések külön funkciót látnak el, és saját elektromos névleges adataiknak, valamint tervezett alkalmazásuknak megfelelően kell kiválasztani őket.

Az ellenállásos kisütőrudat nem szabad automatikusan egy névleges értékű, hordozható földelő- és rövidrezáró készlet helyettesítőjeként kezelni.

Kapcsolódó földelő- és elektromos biztonsági termékek

A projekt követelményeitől függően szükség lehet kapcsolódó földelőberendezésekre vagy eltérő funkcionális konfigurációjú kisütőrúdra is.

• Ellenállásos és közvetlen kisütőrúd — olyan projektekhez, amelyek a kiválasztott konfigurációban ellenállásos és közvetlen kisütési funkciót is igényelnek.
• Földelőkábel — olyan projektekhez, amelyek meghatározott földelőkábelre vagy kábelelemre tartanak igényt.
• Hordozható földelő- és rövidrezáró készlet — meghatározott ideiglenes védőföldelési és rövidrezárási alkalmazásokhoz.
• Nagyfeszültség-érzékelő — feszültségellenőrzéshez, jóváhagyott elektromos biztonsági eljárás részeként.

Mit kell feltüntetni az ajánlatkérésben?

A teljes műszaki információk ajánlatkéréskor történő megadása segít csökkenteni a specifikációs hiányosságokat, az ajánlatmódosításokat és a termékkompatibilitási problémákat.

Ha a projektben már rendelkezésre áll kisütőeszköz-specifikáció vagy csatlakozási rajz, mellékelje az ajánlatkéréshez. Ez segít a műszaki csapatnak pontosabban áttekinteni a szükséges konfigurációt.

Gyakran ismételt kérdések

Mi az ellenállásos kisütőrúd?

Az ellenállásos kisütőrúd olyan elektromos kisütőeszköz, amely ellenálláselemmel korlátozza az áramot, miközben meghatározott berendezésekből elvezeti a maradék elektromos töltést. Alkalmassága a berendezés jellemzőitől, a termék névleges adataitól és a jóváhagyott üzemeltetési eljárástól függ.

Miért használ ellenálláselemet a kisütőrúd?

Az ellenálláselem az elektromos körülményeknek megfelelően korlátozza a kezdeti kisütési áramot. Ez segít csökkenteni az ellenőrizetlen közvetlen kisütés kockázatát, amikor a berendezés még tárolt energiát tartalmaz.

Milyen berendezésekkel használható az ellenállásos kisütőrúd?

Tipikus alkalmazási területei a kondenzátorbankok, a nagyfeszültségű kábelek, a GIS, a kapcsolóberendezések, az alállomások és a nagyfeszültségű vizsgálóberendezések. A kiválasztott modell alkalmasságát az adott berendezéshez és kisütési követelményhez kell megerősíteni.

Hogyan válasszam ki a megfelelő ellenállásértéket?

Az ellenállás kiválasztása a berendezés feszültségétől, a tárolt energiától, az előírt kisütési feltételektől és az ellenállás energiatűrő képességétől függ. A feszültség önmagában nem elegendő az ellenállás kiválasztásához; kövesse a jóváhagyott berendezésspecifikációt vagy a mérnöki követelményeket.

A rúd univerzális feszültségértékkel rendelkezik?

Nem. Az alkalmazható feszültség és a szigetelési konfiguráció a kiválasztott modelltől és annak műszaki dokumentációjától függ. Egy adott alkalmazásban történő használat előtt ellenőrizze a névleges értékeket.

Mi a különbség az ellenállásos kisütőrúd és az ellenállásos és közvetlen kisütőrúd között?

Az ellenállásos kisütőrúd a meghatározott ellenállásos kisütési funkciót biztosítja. Az ellenállásos és közvetlen kisütőrúd az ellenállásos kisütést egy további közvetlen kisütési funkcióval ötvözi. A szükséges alkalmazásnak és a jóváhagyott berendezéseljárásnak megfelelően válasszon.

Helyettesítheti az ellenállásos kisütőrúd a hordozható földelőkészletet?

Nem automatikusan. A kisütőrúd a meghatározott kisütési funkcióra szolgál, míg a hordozható földelőkészlet meghatározott ideiglenes védőföldelési és rövidrezárási feladatokra készült. A szükséges berendezést a jóváhagyott biztonsági eljárás alapján kell meghatározni.

Testre szabható a rúd és a földelővezeték hossza?

A rúd- és földelővezeték-hosszra vonatkozó igények a rendelkezésre álló termékkonfiguráció szerint áttekinthetők. A szigetelést, ellenállást vagy elektromos teljesítményt érintő módosításokhoz műszaki jóváhagyás szükséges.

Milyen dokumentumokat kérjek a tömeges beszerzés előtt?

A projekttől függően kérje a műszaki adatlapot, a jóváhagyott rajzot, az ellenállás ellenőrzését, az alkalmazandó szigetelésvizsgálati feljegyzéseket és az egyéb egyeztetett ellenőrzési dokumentumokat. Erősítse meg, hogy pontosan mely dokumentumok állnak rendelkezésre az adott termékmodellhez.

Milyen információk szükségesek az árajánlathoz?

Adja meg a berendezés típusát, névleges feszültségét, az előírt ellenállásértéket, ha van ilyen, a rúd hosszát, a földelővezeték hosszát, a mennyiséget és a projektkövetelményeket. Ha rendelkezésre állnak, a tárolt energiára vonatkozó adatok és a csatlakozási rajzok is hasznosak.

Kérjen részleteket és árajánlatot az ellenállásos kisütőrúdra

Ha kondenzátorbankokhoz, nagyfeszültségű kábelrendszerekhez, kapcsolóberendezésekhez, alállomásokhoz vagy elektromos vizsgálati alkalmazásokhoz keres ellenállásos kisütőrudat, küldje el műszaki követelményeit a JINPOWER részére áttekintésre.

Kérjük, adja meg a berendezés feszültségét, típusát, az előírt ellenállásértéket, ha van ilyen, a rúd hosszát, a földelővezeték hosszát, a mennyiséget és az alkalmazandó projektkövetelményeket. Ha rendelkezésre áll, mellékelje a berendezés kapacitását, a tárolt energiára vonatkozó adatokat és a csatlakozási rajzot.

A JINPOWER áttekintheti a kért konfigurációt a rendelkezésre álló termékdokumentáció alapján, és tisztázhatja az árajánlat és a rendelés visszaigazolása előtt szükséges információkat.
