Para una compra profesional, las cuestiones más importantes no son solo la longitud total y el precio. Los compradores también deben confirmar la compatibilidad de la abrazadera, el alcance necesario, la longitud del poste aislante, el mecanismo de accionamiento, la estructura de la herramienta, los requisitos de ensayo aplicables y la documentación de respaldo.

Características principales del producto

• Diseño de pértiga tipo shotgun / clampstick para sujetar firmemente los herrajes
• Pértiga aislante de FRP epoxi para operaciones eléctricas
• Mecanismo de accionamiento deslizante para abrir y cerrar la abrazadera de forma controlada
• Apta para abrazaderas de puesta a tierra, puentes, conectores y herrajes pequeños compatibles
• Disponible en configuraciones fijas y telescópicas según el modelo
• Se ofrecen longitudes y configuraciones para proyectos personalizados
• Apta para empresas eléctricas, subestaciones y tareas de mantenimiento de redes de transmisión y distribución

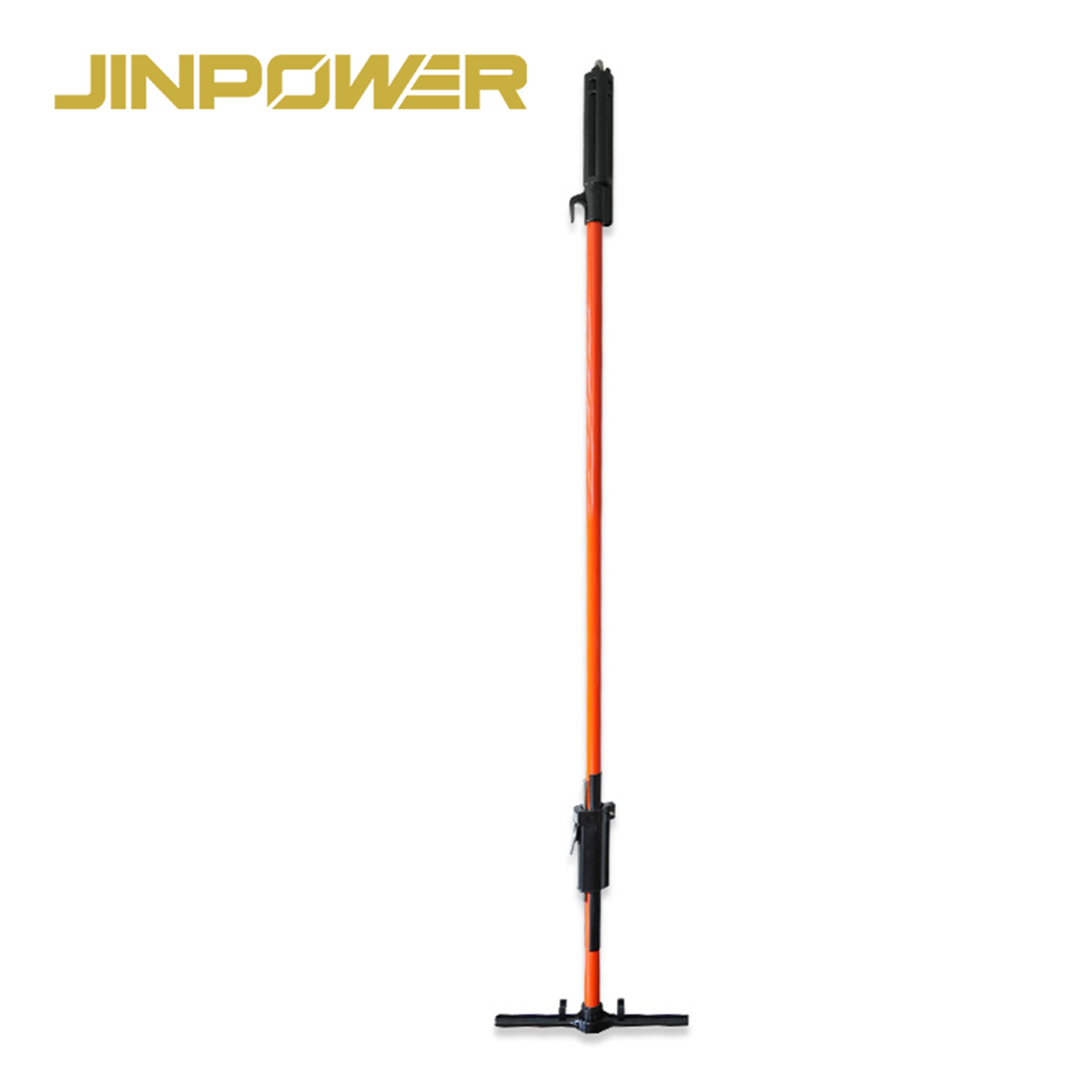

¿Qué es una pértiga tipo shotgun?

Una pértiga tipo shotgun es una herramienta aislante de operación con un cabezal de agarre accionado a distancia. En el sector de las empresas eléctricas también se conoce habitualmente como clampstick o clampstick tipo Grip-All.

Su principal ventaja es el control firme de los herrajes compatibles. En lugar de depender únicamente de un gancho abierto o un accesorio universal, el mecanismo de sujeción puede agarrar una argolla de maniobra, un tornillo de abrazadera o un accesorio compatible y mantenerlo sujeto mientras el operario lo coloca.

Entre sus aplicaciones habituales se incluyen:

• Instalación y retirada de abrazaderas de puesta a tierra compatibles
• Manipulación de puentes y conectores
• Colocación de abrazaderas de ranura paralela y otros herrajes de línea
• Manipulación de componentes pequeños a distancia
• Tareas de mantenimiento en empresas eléctricas y subestaciones

La tarea permitida concreta depende de la configuración seleccionada de la herramienta, el accesorio compatible, el procedimiento del lugar de trabajo y el programa de seguridad eléctrica.

¿Cómo funciona un clampstick tipo shotgun?

Una pértiga tipo shotgun combina un sistema mecánico de sujeción con un poste aislante. Comprender estos componentes ayuda a los compradores a evaluar si la herramienta funcionará con las abrazaderas y los procedimientos de campo que ya utilizan.

Abrazadera o cabezal de sujeción

El cabezal de sujeción está diseñado para acoplarse a herrajes compatibles, como los tornillos de argolla de las abrazaderas de puesta a tierra, conectores o accesorios de maniobra.

En comparación con un gancho abierto, un mecanismo de sujeción firme ofrece al operario un control más preciso para retener herrajes pequeños mientras los coloca o recupera.

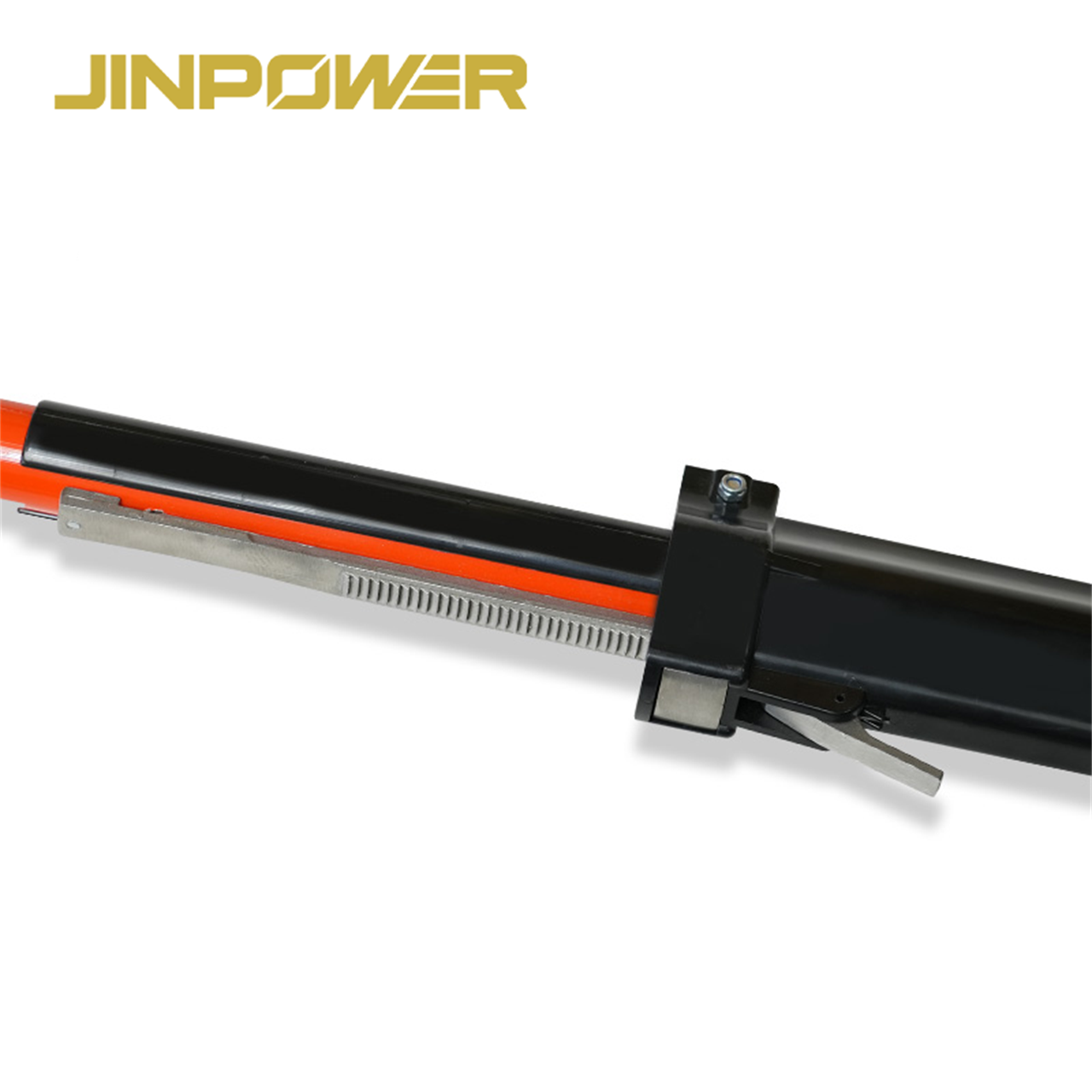

Mecanismo de accionamiento deslizante

El mecanismo de accionamiento utiliza un control deslizante para abrir y cerrar el cabezal de sujeción desde el extremo de la herramienta donde se encuentra el operario.

Este sistema permite al operario controlar la abrazadera sin acercar la mano a los herrajes que está manipulando.

Poste aislante de FRP

El poste de FRP epoxi constituye la sección aislante principal de la pértiga tipo shotgun.

El poste debe ofrecer tanto rendimiento de aislamiento eléctrico como suficiente rigidez mecánica para manipular herrajes de forma controlada a distancia.

Sistema de bloqueo y liberación

Un mecanismo fiable de bloqueo y liberación es importante, ya que la herramienta debe sujetar con firmeza los herrajes compatibles durante su colocación.

Durante la compra y la inspección, los compradores deben comprobar que el mecanismo se desplace suavemente, se acople de forma firme y no presente holguras anormales.

¿Qué parte de una pértiga tipo shotgun proporciona la distancia de aislamiento?

La sección aislante efectiva no debe confundirse con la longitud total de la herramienta.

El poste de FRP proporciona la sección aislante. Según el diseño, el cabezal de sujeción, el gancho, el actuador y otros componentes mecánicos pueden contener piezas metálicas conductoras.

Por tanto, al especificar la longitud de la herramienta, los compradores deben distinguir entre la longitud total, la longitud del poste aislante y el alcance de trabajo necesario para la tarea concreta.

Pértiga tipo shotgun frente a pértiga aislante estándar

Ambos productos pertenecen a la categoría general de pértigas aislantes de maniobra, pero resuelven problemas operativos distintos.

Para maniobras generales y trabajos con varios accesorios, los compradores también pueden consultar la Pértiga aislante telescópica triangular.

Pértiga tipo shotgun frente a pértiga de puesta a tierra: ¿son lo mismo?

No exactamente.

El términopértiga de puesta a tierra suele describir el uso de un poste aislante de maniobra para instalar o retirar equipos de puesta a tierra.

El términopértiga tipo shotgun o clampstick describe un mecanismo de sujeción específico para controlar abrazaderas y herrajes compatibles.

En proyectos de puesta a tierra temporal, la pértiga tipo shotgun es únicamente la herramienta de maniobra. El sistema completo de puesta a tierra también incluye los cables, las abrazaderas y los herrajes de conexión necesarios.

Consulte losequipos de puesta a tierra de JINPOWER para ver productos relacionados con la puesta a tierra temporal.

Principales aplicaciones de las pértigas tipo shotgun

Instalación y retirada de abrazaderas de puesta a tierra

Una de las aplicaciones más habituales de las pértigas tipo shotgun es colocar y retirar a distancia abrazaderas de puesta a tierra temporal compatibles.

El mecanismo de sujeción ayuda a mantener la abrazadera sujeta mientras el operario la coloca conforme al método de puesta a tierra aprobado.

Para conjuntos completos de puesta a tierra, los compradores pueden consultar elconjunto portátil de puesta a tierra y cortocircuito.

Manipulación de puentes y conectores

El clampstick puede utilizarse para sujetar y recolocar puentes, conectores y accesorios compatibles cuando se necesita controlar firmemente los herrajes a distancia.

Trabajos en redes aéreas de distribución

Los equipos de mantenimiento de líneas de distribución pueden utilizar pértigas tipo shotgun para instalar, retirar o recolocar herrajes de línea compatibles, respetando el método de trabajo y las distancias de aproximación requeridas para la tarea.

Mantenimiento de subestaciones

Las pértigas tipo shotgun pueden facilitar tareas de manipulación de herrajes en subestaciones donde no es apropiado acceder directamente con la mano y se necesita un alcance controlado.

Mantenimiento de líneas de transmisión y redes eléctricas

Las configuraciones más largas o telescópicas pueden facilitar tareas que requieren un mayor alcance. La selección final de la herramienta debe basarse en la posición de trabajo, la geometría del equipo, la distancia de aislamiento requerida y la precisión de manipulación necesaria.

Especificaciones técnicas

Las pértigas tipo shotgun de JINPOWER se pueden configurar según los distintos requisitos de las empresas eléctricas y de cada proyecto. Las dimensiones exactas, los requisitos de ensayo y los accesorios deben confirmarse para el modelo seleccionado.

Si su proyecto requiere un ensayo dieléctrico, una norma, un diámetro de poste, una longitud total o de trabajo, una interfaz de cabezal o un accesorio específicos, inclúyalos en la solicitud de cotización (RFQ) en lugar de basarse en una descripción genérica del modelo.

Pértiga tipo shotgun fija o telescópica

La estructura debe seleccionarse según el alcance, el transporte y la uniformidad de las condiciones de trabajo en campo.

La disponibilidad debe confirmarse al solicitar la cotización, ya que no se suministran todas las configuraciones de cabezal y longitud en todos los formatos estructurales.

Cómo elegir la pértiga tipo shotgun adecuada

1. Empiece por la tarea

En primer lugar, defina qué necesita manipular el operario:

• Abrazadera de puesta a tierra
• Puente
• Conector
• Abrazadera de ranura paralela
• Otros herrajes de línea compatibles

La tarea permite determinar la interfaz del cabezal y el nivel de control requerido con mayor precisión que la tensión por sí sola.

2. Confirme la compatibilidad de la abrazadera

No debe suponerse que una pértiga tipo shotgun es compatible con todas las abrazaderas de puesta a tierra.

Entre los aspectos importantes se incluyen:

• La argolla de maniobra o interfaz de accionamiento de la abrazadera
• La geometría del punto de sujeción
• La apertura y retención necesarias
• El par de apriete requerido
• El método de operación

Para evaluar la compatibilidad para un proyecto, los compradores pueden adjuntar a la consulta el modelo de la abrazadera, un plano o una fotografía nítida del producto.

3. Defina el alcance necesario

No elija la longitud basándose únicamente en la tensión del sistema.

El alcance necesario depende de:

• La posición del operario
• La altura del equipo
• La geometría de la estructura
• La distancia de aproximación requerida
• La sección real del poste aislante
• La precisión de la tarea

4. Elija una estructura fija o telescópica

Una herramienta fija es adecuada cuando la distancia de trabajo es previsible. Un diseño telescópico puede facilitar el transporte y ofrecer un alcance variable cuando la posición de los equipos cambia.

5. Revise el cabezal y el mecanismo de accionamiento

Compruebe si el cabezal de sujeción puede retener de forma segura los herrajes previstos y si el mecanismo deslizante ofrece un acoplamiento suave y firme.

6. Confirme las normas y los requisitos de ensayo aplicables

Las empresas eléctricas y los proyectos EPC pueden especificar requisitos particulares para herramientas de trabajo en tensión de FRP, ensayos dieléctricos, documentos de aceptación o normas internas.

7. Confirme la documentación antes de la producción

Especifique los documentos requeridos en la especificación de compra, incluida cualquier ficha técnica, informe de ensayo, marcado, identificación de serie o documentación de inspección.

La compatibilidad de la abrazadera es importante

La compatibilidad de la abrazadera es uno de los aspectos más importantes al comprar una pértiga tipo shotgun.

Una longitud de poste adecuada no resuelve una incompatibilidad con la interfaz del cabezal. El clampstick debe acoplarse firmemente a los herrajes reales y liberarlos conforme al método de operación aprobado.

ASTM F711 y requisitos para herramientas de trabajo en tensión

ASTM F711 es una referencia importante para varillas de plástico reforzado con fibra de vidrio y tubos rellenos de espuma destinados a herramientas de trabajo en tensión.

Una distinción importante para la compra es que ASTM F711 se aplica a la varilla o al tubo aislante de FRP. Por sí sola, no especifica todos los racores y accesorios que conforman la pértiga tipo shotgun completa.

Por lo tanto, los compradores deben evaluar la herramienta completa en dos niveles:

• El rendimiento eléctrico y mecánico de la sección aislante de FRP
• La compatibilidad mecánica y el funcionamiento del cabezal de sujeción, el actuador, los racores y los accesorios

No considere que la referencia a ASTM F711 para el poste de FRP certifique automáticamente todos los accesorios mecánicos de la herramienta completa.

Referencia de OSHA de EE. UU. para herramientas de trabajo en tensión

Para los compradores que trabajan conforme a los requisitos de OSHA de EE. UU., 29 CFR 1910.269 incluye disposiciones específicas para las herramientas de trabajo en tensión.

Para varillas, tubos y postes de FRP, el requisito de diseño de OSHA incluye una prueba de tensión soportada mínima de 100,000 voltios por pie de longitud durante 5 minutos, o un método equivalente permitido por la normativa.

OSHA también exige limpiar las herramientas de trabajo en tensión y realizar una inspección visual para detectar defectos antes de cada jornada de uso. Si la contaminación o los daños pueden afectar negativamente las propiedades aislantes o la integridad mecánica, la herramienta debe retirarse del servicio para someterse al examen y los ensayos requeridos antes de volver a utilizarse.

Estos requisitos de OSHA son referencias reglamentarias para los lugares de trabajo de EE. UU. a los que se aplican. No deben presentarse como una "certificación de OSHA" del producto.

Ensayos y aceptación por parte del comprador

Una pértiga tipo shotgun no debe aceptarse únicamente porque el poste parezca limpio y el cabezal de sujeción se abra correctamente.

Una compra profesional debe evaluar tanto el rendimiento del aislamiento como el funcionamiento mecánico.

Inspección de la pértiga tipo shotgun antes del uso

La inspección debe abarcar tanto el estado del aislamiento eléctrico como el funcionamiento mecánico.

Inspeccione el poste de FRP

Compruebe que no haya:

• Grietas
• Arañazos profundos
• Desgaste superficial
• Contaminación
• Humedad
• Acabado dañado
• Otras condiciones que puedan afectar la integridad del aislamiento

Inspeccione el cabezal de sujeción

Compruebe que las mordazas, el cabezal y los racores relacionados no presenten:

• Desgaste
• Corrosión
• Deformaciones
• Grietas
• Elementos de fijación sueltos
• Daños que afecten el acoplamiento con la abrazadera

Compruebe el mecanismo deslizante

El mecanismo debe funcionar suavemente y proporcionar un acoplamiento firme, sin liberaciones imprevistas ni holguras excesivas.

Compruebe los bloqueos telescópicos cuando corresponda

En los modelos telescópicos, inspeccione las superficies de las secciones y los puntos de bloqueo antes de extender la herramienta para utilizarla.

Verifique las etiquetas y el estado de los ensayos

El marcado, la identificación de serie y los registros de inspección o ensayo exigidos deben mantenerse legibles y trazables conforme al programa de seguridad del usuario.

Limpieza, almacenamiento y revisiones periódicas

Las herramientas de FRP para trabajos en tensión deben mantenerse limpias y secas, y protegerse contra daños durante el transporte y el almacenamiento.

Entre las buenas prácticas de gestión se incluyen:

• Mantener limpia y seca la superficie de FRP
• Evitar el contacto innecesario con suciedad, aceite y productos químicos dañinos
• Proteger el poste de arañazos profundos e impactos
• Almacenar la herramienta de modo que los postes largos no se doblen ni sufran daños mecánicos
• Proteger el cabezal de sujeción contra deformaciones
• Mantener registros de inspección y ensayo cuando sea necesario

Para los trabajos sujetos a la normativa OSHA de EE. UU., las herramientas de trabajo en tensión utilizadas para la protección primaria de los empleados deben retirarse del servicio cada dos años para someterse al proceso de examen, limpieza, reparación y ensayo especificado en OSHA 1910.269, y antes si los defectos o la contaminación así lo requieren.

En otros mercados, deben seguirse las normas aplicables de las empresas eléctricas, la normativa local, las instrucciones del fabricante y el programa de mantenimiento del empleador, en lugar de aplicar un único intervalo universal en todo el mundo.

¿Cuándo debe retirarse del servicio una pértiga tipo shotgun?

La herramienta no debe seguir utilizándose cuando haya dudas sobre sus propiedades aislantes o su integridad mecánica.

Entre las condiciones habituales que requieren retirarla del servicio se incluyen:

• FRP agrietado o con arañazos profundos
• Contaminación que no se pueda eliminar adecuadamente
• Acabado del poste dañado o muy desgastado
• Humedad o condiciones que puedan afectar el aislamiento
• Cabezal de sujeción deformado o dañado
• Mecanismo de bloqueo o liberación poco fiable
• Componentes mecánicos sueltos
• Sistema de bloqueo telescópico dañado
• Resultado no satisfactorio en una inspección eléctrica o mecánica requerida

La pértiga tipo shotgun como parte de un sistema de puesta a tierra y seguridad eléctrica

Una pértiga tipo shotgun es una herramienta de maniobra. No sustituye la verificación de tensión, los cables de puesta a tierra, las abrazaderas de puesta a tierra ni otros equipos de seguridad requeridos por el método de trabajo.

Para planificar proyectos más amplios, las categorías de productos relacionados de JINPOWER incluyen:

• Pértigas aislantes y herramientas de maniobra aislantes
• Equipos de puesta a tierra
• Detectores de tensión
• Conjuntos portátiles de puesta a tierra y cortocircuito

Esto permite a las empresas eléctricas y a los contratistas EPC adquirir herramientas complementarias para la verificación de tensión, la maniobra aislada y la puesta a tierra temporal, en lugar de comprar el clampstick como un artículo independiente.

Qué revisa JINPOWER antes del envío

Para los pedidos de proyectos y distribuidores, la revisión previa al envío debe confirmar que la herramienta suministrada coincide con la configuración aprobada.

Los puntos de inspección pueden incluir:

• Configuración de la pértiga tipo shotgun
• Estado del poste de FRP
• Longitud y estructura especificadas
• Configuración del cabezal de sujeción
• Funcionamiento del mecanismo deslizante
• Bloqueos telescópicos cuando corresponda
• Compatibilidad de los accesorios
• Marcado y etiquetado del producto
• Embalaje
• Correspondencia con la documentación técnica

Si la especificación de compra incluye un requisito específico de aceptación de ensayos dieléctricos o de inspección por terceros, debe acordarse antes de la producción.

Configuración OEM y para proyectos

JINPOWER ofrece a empresas eléctricas, distribuidores de material eléctrico, contratistas y compradores EPC configuraciones de pértigas tipo shotgun adaptadas a cada proyecto.

Según el diseño seleccionado, las conversaciones sobre el proyecto pueden incluir:

• Estructura fija o telescópica
• Longitud total y alcance requeridos
• Configuración del cabezal de sujeción
• Accesorios compatibles
• Identificación de serie
• Idioma de las etiquetas
• Funda protectora o embalaje para exportación
• Documentación técnica y de ensayos
• Calendario de suministro de grandes volúmenes

¿Por qué adquirir pértigas tipo shotgun de JINPOWER?

Especialización en seguridad eléctrica y herramientas para empresas eléctricas

JINPOWER suministra herramientas de seguridad eléctrica para empresas eléctricas, subestaciones y aplicaciones eléctricas industriales. Esto permite seleccionar la pértiga tipo shotgun dentro de un sistema más amplio de equipos de seguridad eléctrica.

Suministro de equipos de puesta a tierra y pértigas aislantes dentro de un mismo sistema de productos

Como JINPOWER suministra tanto pértigas aislantes como equipos de puesta a tierra, las conversaciones sobre el proyecto pueden incluir la pértiga de maniobra junto con las aplicaciones de puesta a tierra compatibles, en lugar de tratar la herramienta y la abrazadera como compras totalmente independientes.

Configuración basada en la aplicación

En lugar de elegir únicamente por la longitud del poste, los compradores pueden facilitar información sobre la abrazadera, la tarea, la geometría del equipo y el alcance requerido para que la configuración se evalúe con mayor precisión.

Asistencia con la documentación para compras de proyectos

Los requisitos de documentación técnica, etiquetado y aceptación pueden acordarse antes de confirmar el pedido, para reducir incompatibilidades durante la aprobación del proyecto.

Qué incluir en su solicitud de cotización de pértigas tipo shotgun

Una solicitud de cotización útil para una pértiga tipo shotgun debe describir la tarea de operación concreta, en lugar de pedir simplemente un "poste de alta tensión".

Preguntas frecuentes sobre las pértigas tipo shotgun

¿Qué otro nombre recibe una pértiga tipo shotgun?

Una pértiga tipo shotgun se conoce habitualmente como clampstick. En el sector de las empresas eléctricas, las herramientas similares de sujeción firme también pueden denominarse clampsticks tipo Grip-All.

¿Para qué se utiliza principalmente una pértiga tipo shotgun?

Se utiliza principalmente para sujetar, colocar, instalar o recuperar a una distancia de trabajo controlada abrazaderas de puesta a tierra, puentes, conectores y otros herrajes eléctricos compatibles.

¿Una pértiga tipo shotgun es igual que una pértiga aislante estándar?

No. Una pértiga tipo shotgun es un tipo de pértiga aislante con un mecanismo de sujeción firme. Una pértiga aislante estándar puede utilizar un gancho o un accesorio universal para empujar, tirar, maniobrar o realizar operaciones generales con herramientas.

¿Se puede utilizar una pértiga tipo shotgun como pértiga de puesta a tierra?

Sí, cuando el cabezal de la pértiga tipo shotgun seleccionada es compatible con la abrazadera de puesta a tierra y el método de trabajo lo permite. Sin embargo, no todas las pértigas de puesta a tierra utilizan un mecanismo de sujeción tipo shotgun.

¿Cómo puedo saber si mi abrazadera de puesta a tierra es compatible con la pértiga tipo shotgun?

Compruebe la argolla de accionamiento de la abrazadera, la geometría de sujeción, el par de apriete requerido y la interfaz del cabezal. Para evaluar la compatibilidad durante la compra, facilite el modelo, las dimensiones, un plano o una fotografía de la abrazadera.

¿Cómo se debe seleccionar la longitud de una pértiga tipo shotgun?

Seleccione la longitud según la posición del operario, la distancia de aproximación requerida, la altura del equipo, el alcance necesario y la sección real del poste aislante. No seleccione la herramienta basándose únicamente en la tensión del sistema.

¿El cabezal metálico de una pértiga tipo shotgun cuenta como distancia de aislamiento?

El poste de FRP es la sección aislante. Los componentes mecánicos conductores del cabezal de sujeción o del actuador no deben considerarse automáticamente parte de la distancia de trabajo aislante.

¿ASTM F711 se aplica a la pértiga tipo shotgun completa?

ASTM F711 se refiere específicamente a las varillas aislantes de FRP y a los tubos rellenos de espuma utilizados en herramientas de trabajo en tensión. Los racores y accesorios quedan fuera del alcance de esa especificación para varillas y tubos de FRP, por lo que también es necesario revisar la configuración mecánica de la herramienta completa.

¿Cómo se debe inspeccionar una pértiga tipo shotgun?

Inspeccione el poste de FRP para detectar contaminación y daños, revise el cabezal de sujeción y los elementos de fijación, compruebe que el mecanismo deslizante funcione suavemente e inspeccione los bloqueos telescópicos cuando corresponda. Siga la norma aplicable, el procedimiento del empleador y las instrucciones del fabricante.

¿JINPOWER puede personalizar la longitud de una pértiga tipo shotgun?

Se pueden estudiar los requisitos de longitud y configuración personalizados según la aplicación, la estructura, la interfaz de la abrazadera, la cantidad y las especificaciones del proyecto.

Solicite información sobre las pértigas tipo shotgun

Si está buscando pértigas tipo shotgun o clampsticks para puesta a tierra temporal, mantenimiento de líneas de transmisión y distribución, trabajos en subestaciones o manipulación de herrajes eléctricos, envíe a JINPOWER los requisitos de su aplicación.

Para agilizar la revisión de la configuración, facilite información sobre la abrazadera o los herrajes que se van a manipular, la tensión del sistema, el alcance necesario, su preferencia por una estructura fija o telescópica, las normas aplicables, la cantidad y la documentación requerida.

Si no está seguro de la compatibilidad de la abrazadera, puede enviarnos el modelo del producto, un plano técnico o una fotografía nítida para que revisemos la interfaz del cabezal necesaria antes de preparar la cotización.
