Pou acha pwofesyonèl, kesyon ki pi enpòtan yo pa sèlman longè total la ak pri a. Achtè yo ta dwe verifye tou si kranpon an konpatib, ki distans zouti a dwe rive, longè poto izolan an, mekanis fonksyònman an, estrikti zouti a, egzijans tès ki aplikab yo ak dokiman ki mache avèk li.

Pwen enpòtan sou pwodwi a

• Konsepsyon baton shotgun / clampstick pou kenbe pyès yo byen fèm
• Poto izolan FRP ak epoksi pou aplikasyon elektrik
• Mekanis fonksyònman glisan pou ouvri epi fèmen kranpon an yon fason kontwole
• Apwopriye pou kranpon tè, fil pon, konektè ak ti pyès ki konpatib
• Vèsyon fiks ak teleskopik disponib selon modèl la
• Opsyon pou longè ak konfigirasyon pwojè pèsonalize
• Apwopriye pou konpayi sèvis piblik, poste elektrik, antretyen liy transmisyon ak distribisyon

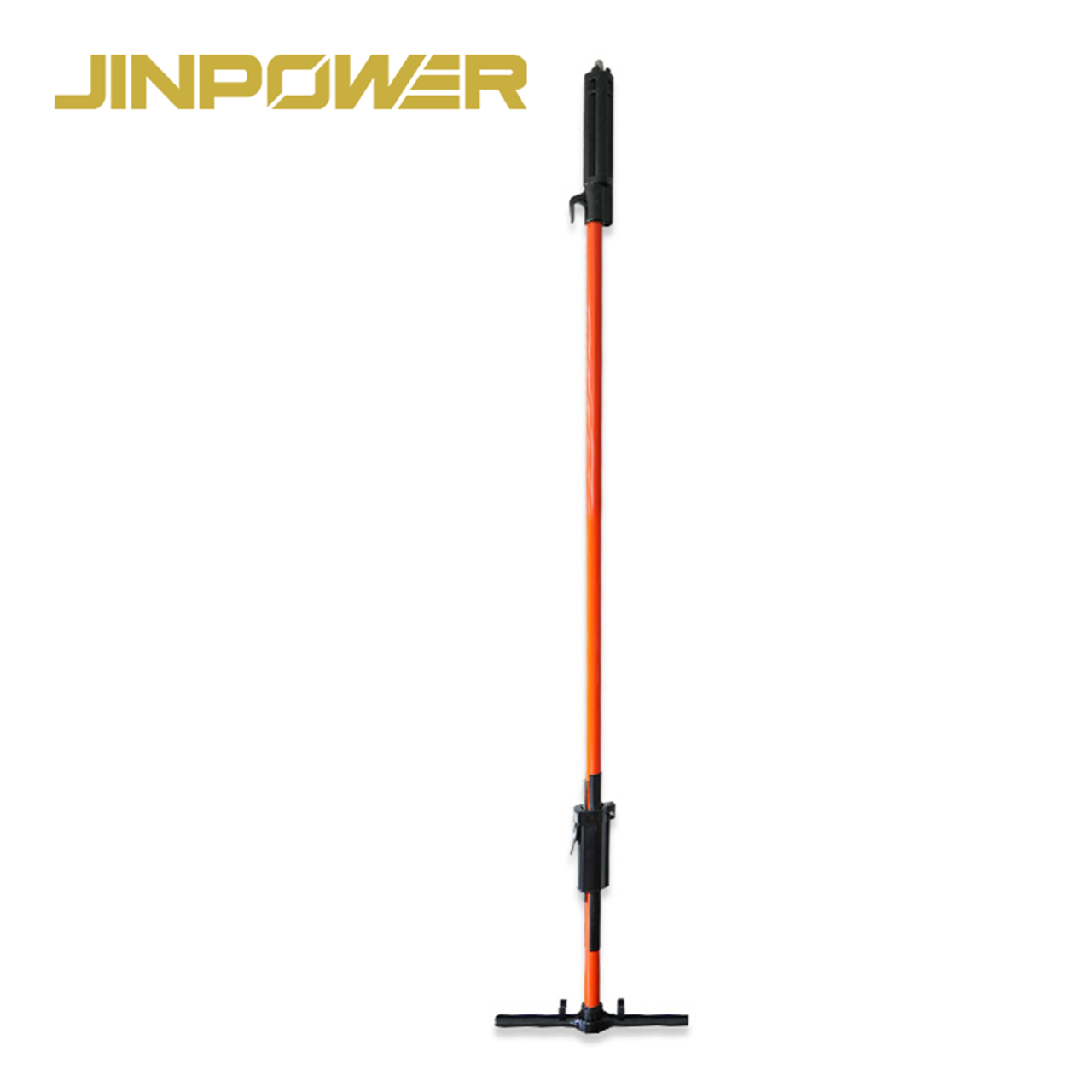

Kisa yon baton shotgun ye?

Yon baton shotgun se yon zouti izolan pou travay ki gen yon tèt pou kenbe pyès yo, epi yo kontwole l a distans. Nan endistri sèvis piblik elektrik la, yo rele l souvan clampstick oswa clampstick tip Grip-All.

Pi gwo avantaj li se kontwòl fèm li bay sou pyès ki konpatib yo. Olye li konte sèlman sou yon kwòk ouvè oswa yon atachman inivèsèl, mekanis kranpon an ka pran yon je pou manèv, yon vis kranpon oswa yon koneksyon ki konpatib, epi kenbe l pandan operatè a pozisyone pyès la.

Itilizasyon tipik yo gen ladan:

• Mete epi retire kranpon tè ki konpatib
• Manyen fil pon ak konektè
• Pozisyone kranpon renur paralèl ak lòt pyès liy
• Manyen ti konpozan a distans
• Travay antretyen nan sèvis piblik ak poste elektrik

Travay ki otorize a depann de konfigirasyon zouti yo chwazi a, atachman ki konpatib la, pwosedi nan espas travay la ak pwogram sekirite elektrik la.

Kijan yon clampstick shotgun fonksyone?

Yon baton shotgun konbine yon sistèm mekanik pou kenbe pyès ak yon poto izolan pou operasyon. Lè achtè yo konprann pati sa yo, sa ede yo evalye si zouti a ap mache ak kranpon yo deja genyen ak pwosedi travay sou teren yo.

Tèt kranpon oswa tèt pou kenbe pyès

Tèt kranpon an fèt pou pran pyès ki konpatib, tankou vis je kranpon tè, konektè oswa lòt pyès pou operasyon.

Konpare ak yon kwòk ouvè, yon mekanis ki kenbe pyès yo byen fèm bay operatè a plis kontwòl pou kenbe pyès la pandan l ap pozisyone oswa rekipere ti pyès yo.

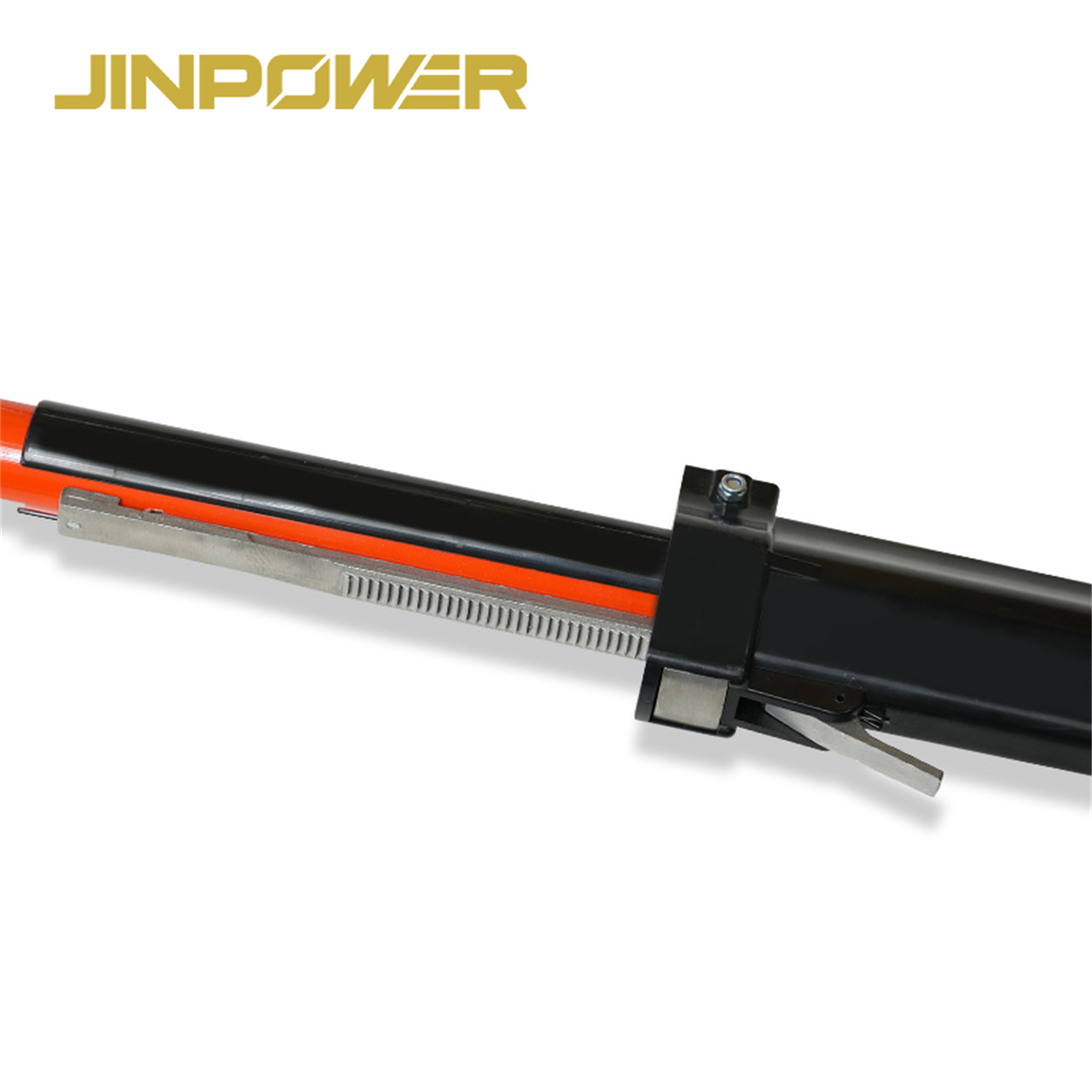

Mekanis fonksyònman glisan

Mekanis fonksyònman an sèvi ak yon kòmandman glisan pou ouvri epi fèmen tèt la nan pwent zouti kote operatè a ye a.

Aranjman sa a pèmèt operatè a kontwole kranpon an san li pa mete men l toupre pyès li ap manyen an.

Poto izolan FRP

Poto FRP ak epoksi a fòme seksyon prensipal izolan baton shotgun an.

Poto a dwe bay bon pèfòmans izolasyon elektrik epi ase rijidite mekanik pou manyen pyès yo avèk kontwòl a distans.

Sistèm bloke ak degajman

Yon mekanis bloke ak degajman ki fyab enpòtan paske zouti a dwe kenbe pyès konpatib yo an sekirite pandan yo ap pozisyone yo.

Lè y ap achte ak enspekte zouti a, achtè yo ta dwe verifye mouvman an fèt san pwoblèm, mekanis la antre byen an plas epi pa gen jwèt oswa lachès anòmal.

Ki pati baton shotgun an ki bay distans izolasyon an?

Pa konfonn seksyon izolasyon ki itil la ak longè total zouti a.

Poto FRP a se seksyon izolan an. Tou depan de konsepsyon an, tèt ki kenbe pyès la, kwòk la, aksyonè a ak lòt konpozan mekanik yo ka gen pati metal kondiktè.

Se poutèt sa, lè y ap presize longè zouti a, achtè yo ta dwe fè diferans ant longè total la, longè poto izolan an ak distans travay travay la mande toutbon an.

Baton shotgun konpare ak baton cho estanda

Toude pwodwi yo fè pati pi gwo fanmi baton cho a, men yo sèvi pou rezoud diferan pwoblèm operasyonèl.

Pou manèv jeneral ak travay ki mande plizyè atachman, achtè yo ka gade tou Baton cho teleskopik triyangilè la.

Baton shotgun ak baton tè: èske yo menm bagay?

Pa egzakteman.

Tèm baton tè a nòmalman dekri itilizasyon yon poto izolan pou mete oswa retire ekipman tè.

Tèm baton shotgun oswa clampstick la dekri yon mekanis espesifik ki kenbe pyès, yo itilize pou kontwole kranpon ak pyès ki konpatib yo.

Pou pwojè mete tè tanporè, baton shotgun an se sèlman zouti operasyon an. Sistèm tè konplè a gen ladan tou kab tè yo mande yo, kranpon yo ak pyès koneksyon yo.

Gade Ekipman pou mete tè JINPOWER pou jwenn lòt pwodwi ki gen rapò ak mete tè tanporè.

Prensipal aplikasyon baton shotgun yo

Mete ak retire kranpon tè

Youn nan aplikasyon baton shotgun ki pi komen yo se pozisyone epi retire a distans kranpon tè tanporè ki konpatib yo.

Mekanis pou kenbe pyès la ede kenbe kranpon an pandan operatè a ap pozisyone l selon metòd mete tè ki apwouve a.

Pou asanblaj tè konplè, achtè yo ka gade Ansanm pòtab pou mete tè ak pwoteksyon kont kous sikwi a.

Manyen fil pon ak konektè

Yo ka sèvi ak clampstick la pou kenbe epi re-pozisyone fil pon, konektè ak pyès ki konpatib lè li nesesè pou kontwole pyès yo a distans avèk presizyon.

Travay sou liy distribisyon ayeryen

Ekip k ap travay sou liy distribisyon yo ka sèvi ak baton shotgun lè y ap enstale, retire oswa re-pozisyone pyès liy ki konpatib, tout pandan yo respekte metòd travay la ak limit distans apwòch ki obligatwa pou travay la.

Antretyen poste elektrik

Baton shotgun yo ka ede nan travay manyen pyès nan poste elektrik kote li pa apwopriye pou rive ak men dirèkteman epi kote yo bezwen yon distans travay kontwole.

Antretyen liy transmisyon ak sèvis piblik

Vèsyon ki pi long oswa teleskopik yo ka sèvi pou travay ki mande plis distans. Chwa final zouti a ta dwe baze sou pozisyon travay la, jeyometri ekipman an, distans izolasyon ki nesesè a ak presizyon manyen an.

Espesifikasyon teknik

Yo ka konfigire baton shotgun JINPOWER yo selon diferan egzijans sèvis piblik ak pwojè. Yo ta dwe konfime dimansyon egzak, egzijans tès ak akseswa yo pou modèl yo chwazi a.

Si pwojè ou a mande yon tès dyelèktrik, yon estanda, yon dyamèt poto, yon longè total, yon longè travay, yon koòdone tèt oswa yon akseswa espesifik, mete sa nan demann pri a (RFQ) olye ou konte sou yon deskripsyon modèl jeneral.

Baton shotgun fiks oswa teleskopik

Yo ta dwe chwazi estrikti a selon distans travay, transpò ak bezwen pou zouti a rete menm jan sou teren an.

Yo ta dwe konfime disponiblite a nan moman y ap bay pri a, paske yo pa bay tout konfigirasyon tèt ak longè yo nan tout kalite estrikti.

Kijan pou chwazi bon baton shotgun an

1. Kòmanse ak travay la

Premyèman, defini sa operatè a bezwen manyen:

• Kranpon tè
• Fil pon
• Konektè
• Kranpon renur paralèl
• Lòt pyès liy ki konpatib

Travay la detèmine koòdone tèt la ak nivo kontwòl ki nesesè a pi byen pase vòltaj la poukont li.

2. Verifye konpatibilite kranpon an

Pa sipoze yon baton shotgun ap adapte ak tout kranpon tè yo.

Pwen enpòtan yo gen ladan:

• Je vis kranpon an oswa koòdone operasyon an
• Fòm kote mekanis la kenbe pyès la
• Ouvèti ak fòs pou kenbe ki nesesè
• Koupl ki nesesè
• Metòd operasyon an

Pou verifye konpatibilite pou pwojè a, achtè yo ka voye modèl kranpon an, desen an oswa yon foto klè pwodwi a ansanm ak demann lan.

3. Detèmine distans travay ki nesesè a

Pa chwazi longè a sèlman dapre vòltaj sistèm nan.

Distans travay ki nesesè a depann de:

• Pozisyon operatè a
• Wotè ekipman an
• Jeyometri estrikti a
• Distans apwòch ki nesesè a
• Seksyon aktyèl poto izolan an
• Presizyon travay la mande a

4. Chwazi estrikti fiks oswa teleskopik

Yon zouti fiks apwopriye lè distans travay la previzib. Yon konsepsyon teleskopik ka rann transpò pi fasil epi bay distans ki varye lè pozisyon ekipman yo diferan.

5. Egzamine tèt la ak mekanis fonksyònman an

Verifye si tèt la ka kenbe pyès yo vle manyen an byen sere epi si mekanis glisan an mache san pwoblèm epi antre an plas yon fason fèm.

6. Konfime estanda ak egzijans tès ki aplikab yo

Konpayi sèvis piblik ak pwojè EPC yo ka presize egzijans patikilye pou zouti FRP pou travay sou liy ki anba vòltaj, tès dyelèktrik, dokiman akseptasyon oswa estanda entèn yo.

7. Konfime dokiman yo anvan pwodiksyon

Presize dokiman ki nesesè yo nan espesifikasyon acha a, tankou nenpòt fich teknik, rapò tès, makaj, idantifikasyon seri oswa dokiman enspeksyon.

Konpatibilite kranpon an enpòtan

Konpatibilite kranpon an se youn nan pwen acha ki pi enpòtan pou yon baton shotgun.

Yon longè poto ki apwopriye pa rezoud pwoblèm lè koòdone tèt la pa koresponn. Clampstick la dwe kapab antre an kontak ak pyès la toutbon, kenbe l an sekirite epi lage l selon metòd operasyon ki apwouve a.

ASTM F711 ak egzijans pou zouti travay sou liy ki anba vòltaj

ASTM F711 se yon referans enpòtan pou baton ranfòse ak fib vè (FRP) ak tib plen ak kim ki fèt pou sèvi nan zouti travay sou liy ki anba vòltaj.

Yon distenksyon enpòtan pou acha se ke ASTM F711 konsène baton oswa tib FRP izolan an. Li pa presize poukont li tout ekipman koneksyon ak atachman ki fòme baton shotgun konplè a.

Se poutèt sa, achtè yo ta dwe egzamine zouti konplè a nan de nivo:

• Pèfòmans elektrik ak mekanik seksyon FRP izolan an
• Konpatibilite mekanik ak fonksyon tèt kranpon an, aksyonè a, ekipman koneksyon yo ak atachman yo

Pa konsidere referans ASTM F711 pou poto FRP a kòm yon sètifikasyon otomatik pou tout atachman mekanik zouti konplè a.

Referans OSHA Etazini pou travay sou liy ki anba vòltaj

Pou achtè ki travay dapre egzijans OSHA Etazini yo, 29 CFR 1910.269 gen dispozisyon espesifik pou zouti travay sou liy ki anba vòltaj.

Pou baton, tib ak poto FRP yo, egzijans konsepsyon OSHA a gen ladan yon tès rezistans minimòm 100,000 volts pou chak pye longè pandan 5 minit, oswa yon metòd ekivalan règleman an pèmèt.

OSHA egzije tou pou yo siye zouti travay sou liy ki anba vòltaj yo epi enspekte yo vizyèlman pou wè si gen defo anvan yo sèvi ak yo chak jou. Si salte oswa domaj ka afekte pwopriyete izolasyon oswa entegrite mekanik la yon fason negatif, yo dwe retire zouti a nan sèvis pou egzamen ak tès ki obligatwa yo anvan yo remete l an sèvis.

Egzijans OSHA sa yo se referans regilasyon pou espas travay ki konsène nan Etazini. Yo pa ta dwe prezante yo kòm yon « sètifikasyon OSHA » pou pwodwi a.

Tès ak akseptasyon achtè a

Pa ta dwe aksepte yon baton shotgun sèlman paske poto a parèt pwòp epi tèt kranpon an ouvri kòrèkteman.

Acha pwofesyonèl ta dwe egzamine ni pèfòmans izolasyon an ni fonksyonman mekanik la.

Enspeksyon baton shotgun anvan itilizasyon

Enspeksyon an ta dwe kouvri ni kondisyon izolasyon elektrik la ni fonksyònman mekanik la.

Enspekte poto FRP a

Verifye si gen:

• Fant
• Gwo grafouyen
• Mete sou sifas la
• Salte oswa kontaminasyon
• Imidite
• Fini andomaje
• Lòt kondisyon ki ta ka afekte entegrite izolasyon an

Enspekte tèt kranpon an

Verifye machwè a, tèt la ak pyès koneksyon ki mache avèk yo pou wè si gen:

• Mete
• Kowozyon
• Deformation
• Fant
• Pyès fikse ki lach
• Domaj ki afekte fason kranpon an antre an kontak

Verifye mekanis glisan an

Mekanis la ta dwe fonksyone san pwoblèm epi kenbe pyès la byen fèm, san degajman sanzatann oswa jwèt twòp.

Verifye blokaj teleskopik yo lè sa aplikab

Pou modèl teleskopik yo, enspekte sifas seksyon yo ak pwen blokaj yo anvan ou lonje zouti a pou sèvi avè l.

Verifye etikèt ak estati tès yo

Makaj obligatwa yo, idantifikasyon seri a ak dosye enspeksyon oswa tès yo ta dwe rete lizib epi kapab trase dapre pwogram sekirite itilizatè a.

Netwayaj, depo ak egzamen peryodik

Yo ta dwe kenbe zouti FRP pou travay sou liy ki anba vòltaj yo pwòp, sèk epi pwoteje yo kont domaj pandan transpò ak depo.

Bon pratik jesyon yo gen ladan:

• Kenbe sifas FRP a pwòp epi sèk
• Evite kontak ki pa nesesè ak pousyè, lwil ak pwodui chimik ki ka domaje l
• Pwoteje poto a kont gwo grafouyen ak chòk
• Ranje zouti a yon fason pou poto long yo pa pliye ni sibi domaj mekanik
• Pwoteje tèt ki kenbe pyès la kont deformation
• Konsève dosye enspeksyon ak tès lè sa nesesè

Pou travay ki anba règleman OSHA Etazini, yo dwe retire zouti travay sou liy ki anba vòltaj yo itilize pou pwoteksyon prensipal anplwaye yo nan sèvis chak dezan pou pwosesis egzamen, netwayaj, reparasyon ak tès OSHA 1910.269 presize a; yo dwe retire yo pi bonè tou chak fwa domaj oswa kontaminasyon mande sa.

Lòt mache yo ta dwe suiv règ sèvis piblik ki aplikab yo, règleman lokal yo, enstriksyon fabrikan an ak pwogram antretyen patwon an, olye yo aplike menm entèval inivèsèl toupatou nan lemonn.

Kilè yo ta dwe retire yon baton shotgun nan sèvis?

Yo pa ta dwe kontinye sèvi ak zouti a lè gen dout sou kapasite izolasyon oswa entegrite mekanik li.

Kondisyon tipik ki mande retire zouti a nan sèvis gen ladan:

• FRP ki fann oswa ki gen gwo grafouyen
• Kontaminasyon yo pa ka retire kòmsadwa
• Fini poto a andomaje oswa li twò ize
• Imidite oswa kondisyon ki ka afekte izolasyon an
• Tèt kranpon ki defòme oswa andomaje
• Mekanis bloke oswa degajman ki pa fyab
• Konpozan mekanik ki lach
• Sistèm blokaj teleskopik ki andomaje
• Enspeksyon elektrik oswa mekanik obligatwa ki echwe

Baton shotgun kòm yon pati nan sistèm mete tè ak sekirite elektrik

Yon baton shotgun se yon zouti operasyon. Li pa ranplase verifikasyon vòltaj, kab tè, kranpon tè oswa lòt ekipman sekirite metòd travay la egzije.

Pou planifikasyon pwojè pi laj, kategori pwodwi JINPOWER ki gen rapò yo gen ladan:

• Baton cho ak zouti izolan pou operasyon
• Ekipman pou mete tè
• Detektè vòltaj
• Ansanm pòtab pou mete tè ak pwoteksyon kont kous sikwi

Sa pèmèt konpayi sèvis piblik ak kontraktè EPC yo jwenn zouti konplemantè pou verifye vòltaj, travay ak zouti izolan epi mete tè tanporè, olye yo achte clampstick la kòm yon atik apa.

Sa JINPOWER verifye anvan ekspedisyon

Pou kòmand pwojè ak distribitè, revizyon anvan ekspedisyon an ta dwe konfime zouti y ap livre a koresponn ak konfigirasyon ki te apwouve a.

Pwen enspeksyon yo ka gen ladan:

• Konfigirasyon baton shotgun an
• Kondisyon poto FRP a
• Longè ak estrikti ki te presize yo
• Konfigirasyon tèt kranpon an
• Fonksyònman mekanis glisan an
• Blokaj teleskopik yo lè sa aplikab
• Konpatibilite akseswa yo
• Makaj ak etikèt pwodwi a
• Anbalaj
• Korespondans dokiman teknik yo

Si spesifikasyon acha a gen yon egzijans espesifik pou akseptasyon dyelèktrik oswa enspeksyon yon twazyèm pati, yo ta dwe dakò sou sa anvan pwodiksyon an.

OEM ak konfigirasyon pwojè

JINPOWER ede konpayi sèvis piblik, distribitè elektrik, kontraktè ak achtè EPC jwenn konfigirasyon baton shotgun ki baze sou bezwen pwojè yo.

Selon konsepsyon yo chwazi a, diskisyon sou pwojè a ka gen ladan:

• Estrikti fiks oswa teleskopik
• Longè total ak distans travay ki nesesè
• Konfigirasyon tèt kranpon an
• Akseswa ki konpatib
• Idantifikasyon seri
• Lang etikèt la
• Manch pwoteksyon oswa anbalaj pou ekspòtasyon
• Dokiman teknik ak tès
• Orè livrezon an gwo

Poukisa achte baton shotgun nan men JINPOWER?

Konsantre sou sekirite elektrik ak zouti pou sèvis piblik

JINPOWER founi zouti sekirite elektrik pou sèvis piblik, poste elektrik ak aplikasyon elektrik endistriyèl. Sa pèmèt chwazi baton shotgun an nan kad yon sistèm ekipman sekirite elektrik ki pi laj.

Ekipman pou mete tè ak baton cho nan yon sèl sistèm pwodwi

Piske JINPOWER founi ni baton cho ni ekipman pou mete tè, diskisyon sou pwojè a ka gen ladan poto operasyon an ansanm ak aplikasyon pou mete tè ki konpatib, olye yo konsidere zouti a ak kranpon an kòm de acha ki pa gen rapò.

Konfigirasyon selon aplikasyon an

Olye yo chwazi zouti a sèlman dapre longè poto a, achtè yo ka bay enfòmasyon sou kranpon an, travay la, jeyometri ekipman an ak distans travay ki nesesè a pou yo ka revize konfigirasyon an pi byen.

Sipò dokimantè pou acha pwojè

Yo ka diskite sou dokiman teknik, etikèt ak egzijans akseptasyon anvan yo konfime kòmand lan pou diminye risk dezakò pandan apwobasyon pwojè a.

Sa pou mete nan demann pri (RFQ) pou baton shotgun ou a

Yon demann pri (RFQ) ki byen prepare pou yon baton shotgun ta dwe dekri travay operasyonèl la toutbon, olye li mande sèlman yon « poto pou gwo vòltaj ».

Kesyon yo poze souvan sou baton shotgun yo

Ki lòt non yo bay yon baton shotgun?

Yo rele baton shotgun an souvan clampstick. Nan endistri sèvis piblik la, yo ka rele zouti ki gen menm kalite mekanis pou kenbe pyès la clampstick tip Grip-All tou.

Pou ki sa yo sèvi sitou ak yon baton shotgun?

Yo sèvi avè l sitou pou kenbe, pozisyone, enstale oswa rekipere kranpon tè, fil pon, konektè ak lòt pyès elektrik ki konpatib, depi yon distans travay kontwole.

Èske yon baton shotgun menm bagay ak yon baton cho estanda?

Non. Yon baton shotgun se yon kalite baton cho ki gen yon mekanis pou kenbe pyès yo byen fèm. Yon baton cho estanda ka sèvi ak yon kwòk oswa yon atachman inivèsèl pou pouse, rale, manevwe oswa fè operasyon zouti an jeneral.

Èske yo ka sèvi ak yon baton shotgun kòm baton tè?

Wi, si tèt shotgun yo chwazi a konpatib ak kranpon tè a epi metòd travay la pèmèt sa. Sepandan, se pa tout baton tè ki sèvi ak yon mekanis pou kenbe pyès tip shotgun.

Kijan pou m konnen si kranpon tè mwen an adapte ak baton shotgun an?

Verifye je operasyon kranpon an, fòm kote yo kenbe l la, koupl ki nesesè a ak koòdone tèt la. Pou verifye konpatibilite anvan acha, bay modèl kranpon an, dimansyon li, desen li oswa yon foto.

Kijan pou chwazi longè baton shotgun an?

Chwazi longè a selon pozisyon operatè a, distans apwòch ki nesesè a, wotè ekipman an, distans travay ki nesesè a ak seksyon aktyèl poto izolan an. Pa chwazi zouti a sèlman selon vòltaj sistèm nan.

Èske tèt metal baton shotgun an konte kòm distans izolasyon?

Poto FRP a se seksyon izolan an. Pa konte otomatikman konpozan mekanik kondiktè ki nan tèt la oswa aksyonè a kòm yon pati nan distans travay izolan an.

Èske ASTM F711 kouvri tout baton shotgun an?

ASTM F711 konsène espesyalman baton FRP izolan ak tib plen ak kim yo itilize nan zouti travay sou liy ki anba vòltaj. Ekipman koneksyon ak atachman yo pa antre nan kad espesifikasyon sa a pou baton ak tib FRP; se poutèt sa, konfigirasyon mekanik zouti konplè a bezwen revize tou.

Kijan pou enspekte yon baton shotgun?

Enspekte poto FRP a pou wè si li gen salte oswa domaj, verifye tèt kranpon an ak pyès fikse yo, asire w mekanis glisan an mache san pwoblèm epi enspekte blokaj teleskopik yo lè sa aplikab. Suiv estanda ki aplikab la, pwosedi patwon an ak enstriksyon fabrikan an.

Èske JINPOWER ka pèsonalize longè baton shotgun an?

Yo ka diskite sou egzijans longè ak konfigirasyon pèsonalize selon aplikasyon an, estrikti a, koòdone kranpon an, kantite a ak espesifikasyon pwojè a.

Mande detay sou baton shotgun an

Si w ap chèche baton shotgun oswa clampstick pou mete tè tanporè, antretyen liy transmisyon ak distribisyon, travay nan poste elektrik oswa manyen pyès elektrik, voye egzijans aplikasyon w yo bay JINPOWER.

Pou revize konfigirasyon an pi vit, tanpri bay enfòmasyon sou kranpon oswa pyès k ap sèvi a, vòltaj sistèm nan, distans travay ki nesesè a, si w prefere estrikti fiks oswa teleskopik, estanda ki aplikab la, kantite a ak dokiman ki nesesè yo.

Si w pa sèten kranpon an konpatib, yon modèl pwodwi, yon desen teknik oswa yon foto klè ka ede nou verifye koòdone tèt ki nesesè a anvan nou bay pri a.
