При профессиональных закупках важны не только общая длина и цена. Покупателям также следует уточнить совместимость с зажимом, необходимый рабочий вылет, длину изолирующей штанги, механизм управления, конструкцию инструмента, применимые требования к испытаниям и сопроводительную документацию.

Основные характеристики продукта

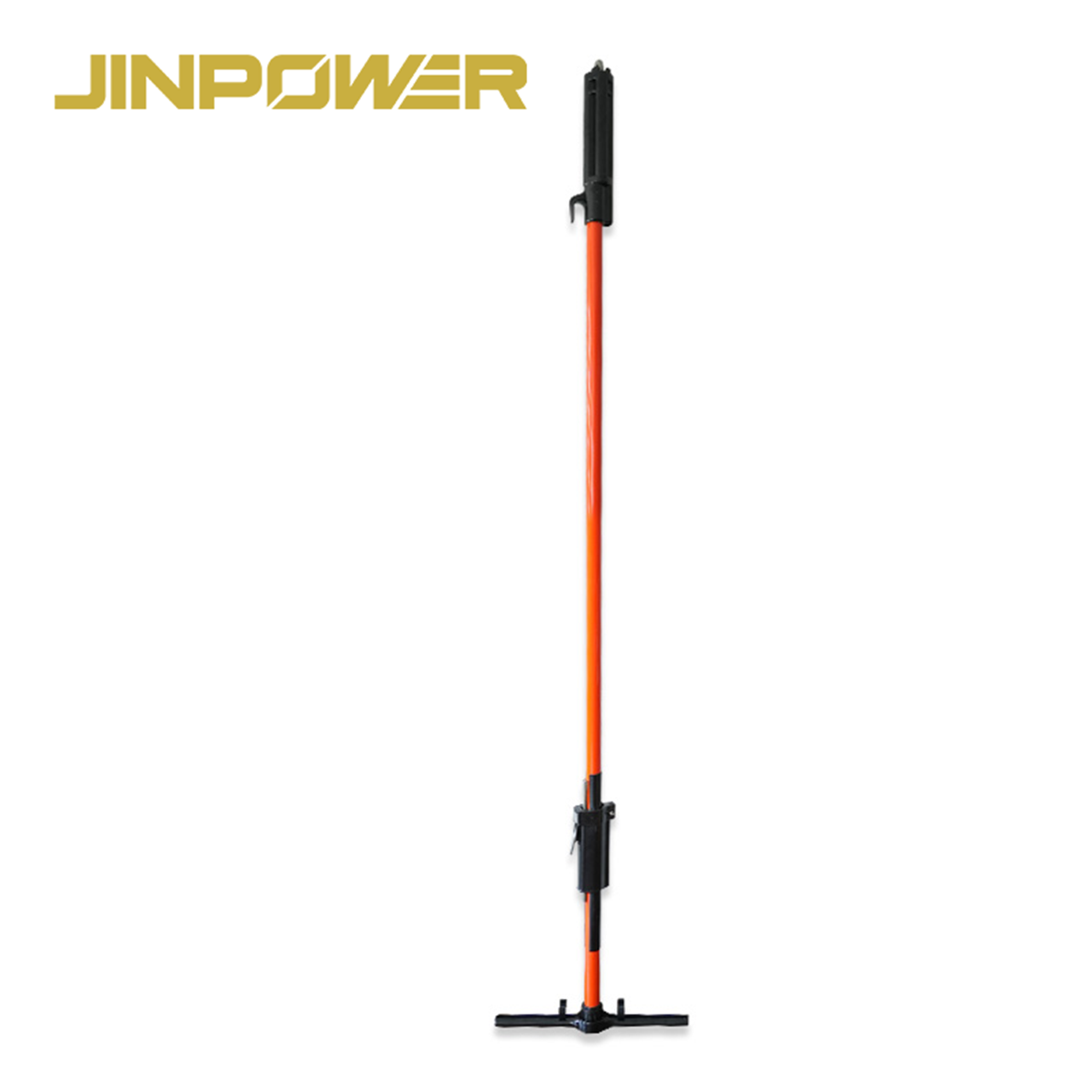

• Конструкция shotgun stick / clampstick для надежного захвата арматуры
• Изолирующая штанга из эпоксидного FRP для выполнения электротехнических операций
• Скользящий механизм управления для контролируемого открытия и закрытия зажима
• Подходит для совместимых заземляющих зажимов, перемычек, соединителей и мелкой арматуры
• В зависимости от модели доступны фиксированные и телескопические исполнения
• Возможна адаптация длины и конфигурации под проект
• Для коммунальных предприятий, подстанций, обслуживания линий электропередачи и распределительных сетей

Что такое shotgun stick?

Shotgun stick — это изолированный инструмент для выполнения операций с управляемой на расстоянии захватной головкой. В электроэнергетике его также часто называют clampstick или clampstick типа Grip-All.

Его главное преимущество — надежный контроль совместимой арматуры. В отличие от открытого крюка или универсального приспособления, зажимной механизм может захватить рабочую проушину, винт зажима или совместимый фитинг и удерживать его, пока оператор устанавливает арматуру в нужное положение.

Типичные области применения:

• Установка и снятие совместимых заземляющих зажимов
• Работа с перемычками и соединителями
• Установка параллельных пазовых зажимов и другой линейной арматуры
• Работа с мелкими компонентами на расстоянии
• Техническое обслуживание электроэнергетических объектов и подстанций

Конкретная разрешенная операция зависит от выбранной конфигурации инструмента, совместимого приспособления, рабочей процедуры и программы электробезопасности.

Как работает clampstick типа shotgun?

Shotgun stick сочетает механическую систему захвата с изолирующей рабочей штангой. Знание устройства инструмента помогает покупателям оценить его совместимость с имеющимися зажимами и полевыми процедурами.

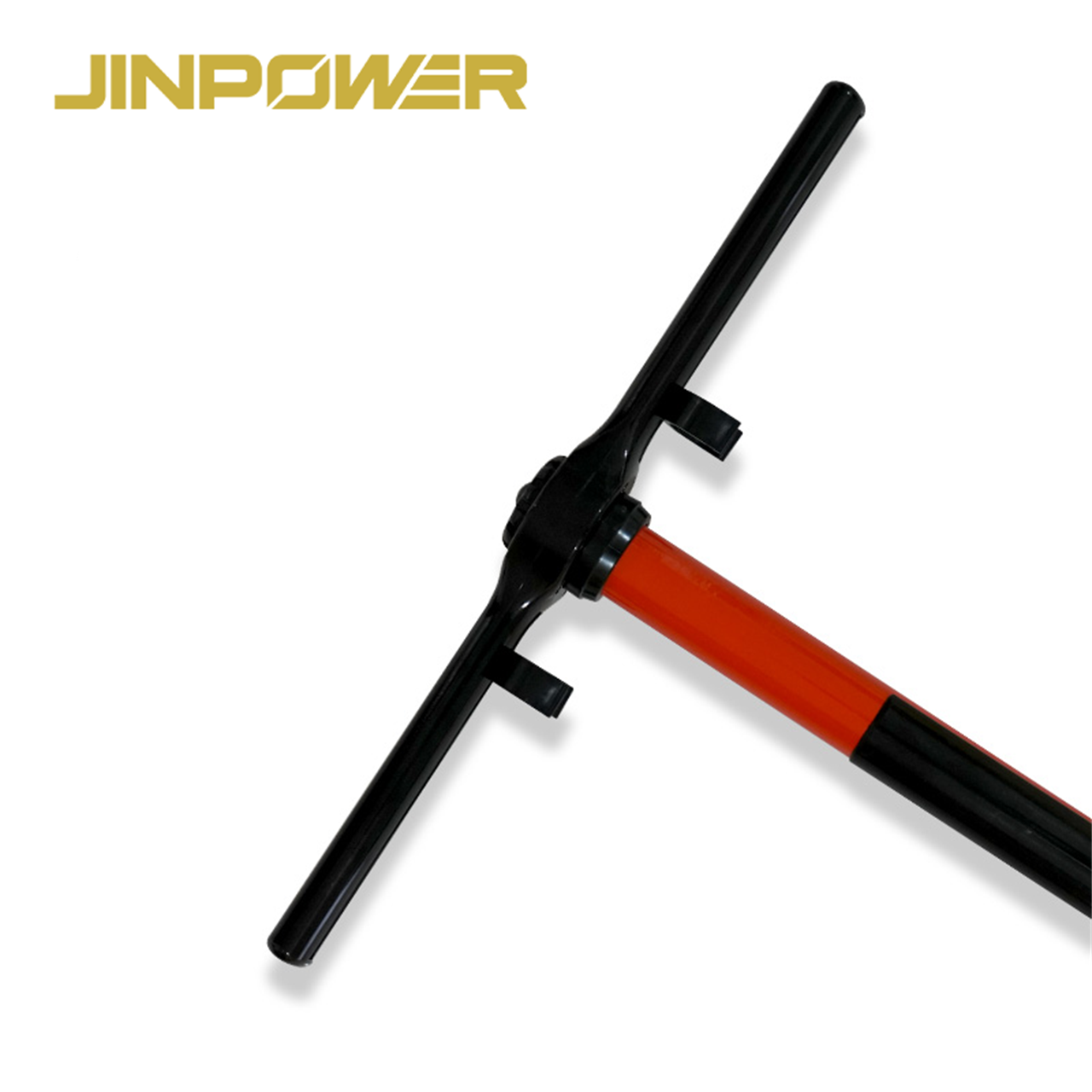

Зажимная головка или захват

Зажимная головка предназначена для захвата совместимой арматуры, например рым-винтов заземляющих зажимов, соединителей или рабочих фитингов.

По сравнению с открытым крюком механизм надежного захвата позволяет оператору лучше контролировать удержание арматуры при ее установке или извлечении.

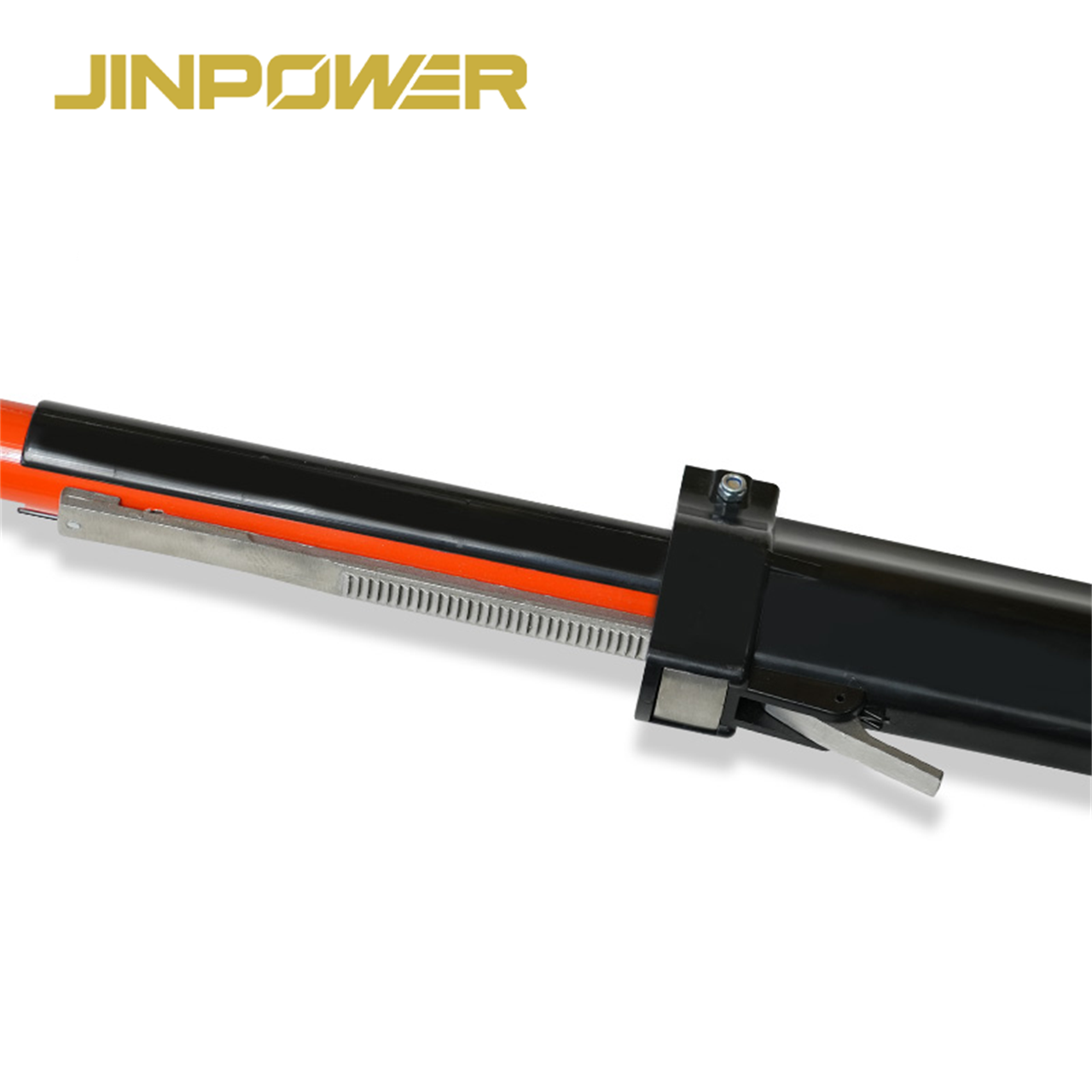

Скользящий механизм управления

Механизм управления использует скользящий привод, позволяющий открывать и закрывать захватную головку с конца инструмента, находящегося у оператора.

Такая конструкция позволяет управлять зажимом, не приближая руку к обрабатываемой арматуре.

Изолирующая штанга из FRP

Штанга из эпоксидного FRP образует основную изолирующую часть shotgun stick.

Штанга должна обеспечивать как электрическую изоляцию, так и достаточную механическую жесткость для контролируемой работы с арматурой на требуемом расстоянии.

Система фиксации и освобождения

Надежный механизм фиксации и освобождения важен, поскольку во время установки инструмента необходимо надежно удерживать совместимую арматуру.

При закупке и проверке следует оценить плавность хода, надежность зацепления и отсутствие чрезмерного люфта механизма.

Какая часть shotgun stick обеспечивает изолирующее расстояние?

Эффективную изолирующую часть не следует путать с общей длиной инструмента.

Изолирующую часть образует штанга из FRP. В зависимости от конструкции захватная головка, крюк, привод и другие механические компоненты могут содержать токопроводящие металлические детали.

Поэтому при указании длины инструмента покупателям следует различать общую длину, длину изолирующей штанги и рабочий вылет, необходимый для выполнения конкретной задачи.

Shotgun stick и стандартная штанга для работы под напряжением

Оба изделия относятся к более широкой категории штанг для работы под напряжением, но предназначены для решения разных рабочих задач.

Для общих операций переключения и работы с различными насадками покупатели также могут ознакомиться с изделием Треугольная телескопическая штанга для работы под напряжением.

Shotgun stick и заземляющая штанга — это одно и то же?

Не совсем.

Термин«заземляющая штанга» обычно обозначает применение изолированной рабочей штанги для установки или снятия заземляющего оборудования.

Термин«shotgun stick» или «clampstick» обозначает конкретный захватный механизм для работы с совместимыми зажимами и арматурой.

В проектах временного заземления shotgun stick — это только рабочий инструмент. Полная система заземления также включает необходимые заземляющие кабели, зажимы и соединительную арматуру.

См. заземляющее оборудование JINPOWER для ознакомления с сопутствующими изделиями для временного заземления.

Основные области применения shotgun stick

Установка и снятие заземляющих зажимов

Одна из наиболее распространенных операций с shotgun stick — дистанционная установка и снятие совместимых переносных заземляющих зажимов.

Захватный механизм помогает удерживать зажим, пока оператор устанавливает его в соответствии с утвержденным методом заземления.

Покупатели могут ознакомиться с изделием Комплект переносного заземления и защиты от короткого замыкания для приобретения полной заземляющей сборки.

Работа с перемычками и соединителями

Clampstick можно использовать для захвата и перемещения совместимых перемычек, соединителей и фитингов, когда требуется надежно контролировать арматуру на расстоянии.

Работы на воздушных распределительных линиях

Бригады, обслуживающие распределительные линии, могут использовать shotgun stick для установки, снятия или перемещения совместимой линейной арматуры, соблюдая установленный для конкретной задачи метод работы и безопасные расстояния приближения.

Техническое обслуживание подстанций

Shotgun stick подходит для операций с арматурой на подстанциях, где непосредственный доступ руками нежелателен и требуется контролируемая работа на расстоянии.

Техническое обслуживание линий электропередачи и электроэнергетических объектов

Для задач, требующих большего рабочего вылета, могут использоваться удлиненные или телескопические исполнения. Окончательный выбор инструмента следует делать с учетом рабочего положения оператора, геометрии оборудования, необходимого изолирующего расстояния и точности манипуляций.

Технические характеристики

Shotgun stick JINPOWER могут быть сконфигурированы с учетом различных требований электроэнергетических предприятий и проектов. Точные размеры, требования к испытаниям и комплектующие следует уточнить для выбранной модели.

Если проект предусматривает конкретное испытание электрической прочности, стандарт, диаметр штанги, общую длину, рабочую длину, интерфейс головки или комплектующие, укажите эти требования в запросе котировки, а не полагайтесь на общее описание модели.

Shotgun stick с фиксированной или телескопической конструкцией

Конструкцию следует выбирать с учетом рабочего вылета, транспортировки и стабильности характеристик при эксплуатации.

Наличие следует подтвердить при запросе котировки, поскольку не все варианты головок и длины поставляются в каждом конструктивном исполнении.

Как выбрать подходящий shotgun stick

1. Начните с рабочей задачи

Сначала определите, с чем предстоит работать оператору:

• Заземляющий зажим
• Перемычка
• Соединитель
• Параллельный пазовый зажим
• Другая совместимая линейная арматура

Рабочая задача точнее определяет интерфейс головки и требуемый уровень контроля, чем одно лишь напряжение системы.

2. Проверьте совместимость с зажимом

Не следует предполагать, что shotgun stick подойдет к любому заземляющему зажиму.

Важные параметры:

• Рым-винт зажима или рабочий интерфейс
• Геометрия точки захвата
• Необходимые открытие и удержание
• Требуемый крутящий момент
• Метод работы

Для подбора под проект покупатели могут приложить к запросу модель зажима, чертеж или четкую фотографию изделия.

3. Определите необходимый рабочий вылет

Не выбирайте длину только по напряжению системы.

Необходимый рабочий вылет зависит от:

• Положения оператора
• Высоты оборудования
• Геометрии конструкции
• Требуемого расстояния приближения
• Фактической длины изолирующей части штанги
• Точности выполнения операции

4. Выберите фиксированную или телескопическую конструкцию

Фиксированный инструмент подходит, если рабочее расстояние предсказуемо. Телескопическая конструкция упрощает транспортировку и позволяет изменять рабочий вылет, если положение оборудования различается.

5. Проверьте головку и механизм управления

Убедитесь, что захватная головка надежно удерживает необходимую арматуру, а скользящий механизм обеспечивает плавное и надежное зацепление.

6. Уточните применимые стандарты и требования к испытаниям

Коммунальные предприятия и проекты EPC могут предъявлять особые требования к инструментам из FRP для работы под напряжением, диэлектрическим испытаниям, приемочной документации или внутренним стандартам.

7. Согласуйте документацию до начала производства

Укажите в спецификации заказа необходимую документацию, включая технический паспорт, протокол испытаний, маркировку, серийную идентификацию или документы о проверке.

Важность совместимости с зажимом

Совместимость с зажимом — один из важнейших критериев при закупке shotgun stick.

Подходящая длина штанги не компенсирует несовместимость интерфейса головки. Clampstick должен надежно захватывать фактическую арматуру и отпускать ее в соответствии с утвержденным методом работы.

ASTM F711 и требования к инструментам для работы под напряжением

ASTM F711 — важный нормативный документ для стержней из армированного стекловолокном пластика и труб с пенным заполнением, предназначенных для использования в инструментах для работы под напряжением.

При закупке важно учитывать, что ASTM F711 распространяется на изолирующий стержень или трубу из FRP. Сам по себе этот стандарт не устанавливает требования ко всем фитингам и насадкам, входящим в состав shotgun stick в сборе.

Поэтому покупателям следует оценивать инструмент в сборе по двум направлениям:

• Электрические и механические характеристики изолирующей части из FRP
• Механическая совместимость и работоспособность зажимной головки, привода, фитингов и насадок

Не следует считать, что ссылка на ASTM F711 для штанги из FRP автоматически подтверждает соответствие всех механических насадок инструмента в сборе.

Требования OSHA США к инструментам для работы под напряжением

Для покупателей, работающих в соответствии с требованиями OSHA США, в документе 29 CFR 1910.269 содержатся специальные положения об инструментах для работы под напряжением.

Для стержней, труб и штанг из FRP требования OSHA к конструкции предусматривают испытание на выдерживаемое напряжение не менее 100,000 вольт на фут длины в течение 5 минут либо применение эквивалентного метода, разрешенного нормативным документом.

OSHA также требует ежедневно перед использованием протирать инструменты для работы под напряжением и проводить их визуальный осмотр на наличие дефектов. Если загрязнение или повреждение может отрицательно повлиять на изоляционные свойства или механическую целостность, инструмент необходимо вывести из эксплуатации для проведения предусмотренной проверки и испытаний до его повторного использования.

Эти требования OSHA являются нормативными ссылками для рабочих мест в США, на которые распространяются соответствующие правила. Их не следует представлять как «сертификацию OSHA» изделия.

Испытания и приемка покупателем

Не следует принимать shotgun stick только потому, что штанга выглядит чистой, а зажимная головка открывается правильно.

При профессиональной закупке следует проверить как изоляционные характеристики, так и механическую работоспособность.

Осмотр shotgun stick перед использованием

Осмотр должен охватывать состояние электрической изоляции и работу механизма.

Осмотр изолирующей штанги из FRP

Проверьте наличие:

• Трещин
• Глубоких царапин
• Износа поверхности
• Загрязнений
• Влаги
• Повреждений покрытия
• Других дефектов, способных повлиять на целостность изоляции

Осмотр зажимной головки

Проверьте губки, головку и соответствующие фитинги на наличие:

• Износа
• Коррозии
• Деформации
• Трещин
• Ослабленных крепежных элементов
• Повреждений, влияющих на зацепление зажима

Проверка скользящего механизма

Механизм должен работать плавно и обеспечивать надежное зацепление без неожиданного освобождения или чрезмерного люфта.

Проверка телескопических фиксаторов при наличии

У телескопических моделей осмотрите поверхности секций и точки фиксации перед выдвижением инструмента для работы.

Проверка маркировки и статуса испытаний

Необходимая маркировка, серийная идентификация и записи об осмотре или испытаниях должны оставаться читаемыми и прослеживаемыми в соответствии с программой безопасности пользователя.

Очистка, хранение и периодический осмотр

Инструменты для работы под напряжением из FRP следует содержать в чистоте и сухости, а при транспортировке и хранении защищать от повреждений.

Рекомендуемые меры по обслуживанию:

• Поддерживайте поверхность FRP в чистоте и сухости
• Избегайте ненужного контакта с грязью, маслом и агрессивными химическими веществами
• Защищайте штангу от глубоких царапин и ударов
• Храните инструмент так, чтобы длинные штанги не сгибались и не получали механических повреждений
• Защищайте захватную головку от деформации
• При необходимости ведите записи об осмотрах и испытаниях

При выполнении работ, регулируемых требованиями OSHA США, инструменты для работы под напряжением, используемые для основной защиты работников, следует выводить из эксплуатации каждые два года для проведения предусмотренных OSHA 1910.269 проверки, очистки, ремонта и испытаний, а также раньше, если этого требуют обнаруженные дефекты или загрязнения.

В других странах следует руководствоваться применимыми правилами электроэнергетических предприятий, местными нормативными требованиями, инструкциями производителя и программой технического обслуживания работодателя, а не применять единый универсальный интервал по всему миру.

Когда shotgun stick следует вывести из эксплуатации?

Не следует продолжать использовать инструмент, если его изоляционные свойства или механическая целостность вызывают сомнения.

Типичные основания для вывода из эксплуатации:

• Трещины или глубокие царапины на FRP
• Загрязнения, которые невозможно надлежащим образом удалить
• Поврежденное или сильно изношенное покрытие штанги
• Влага или состояние, способные повлиять на изоляцию
• Деформированная или поврежденная зажимная головка
• Ненадежный механизм фиксации или освобождения
• Ослабленные механические компоненты
• Поврежденная система фиксации телескопических секций
• Неудовлетворительные результаты обязательного электрического или механического осмотра

Shotgun stick как часть системы заземления и электробезопасности

Shotgun stick — это рабочий инструмент. Он не заменяет проверку отсутствия напряжения, заземляющие кабели, заземляющие зажимы и другое защитное оборудование, необходимое согласно принятому методу работы.

Для комплексного планирования проекта к сопутствующим категориям продукции JINPOWER относятся:

• Штанги для работы под напряжением и изолированные рабочие инструменты
• Заземляющее оборудование
• Указатели напряжения
• Комплекты переносного заземления и защиты от короткого замыкания

Это позволяет электроэнергетическим предприятиям и подрядчикам EPC приобретать совместимые инструменты для проверки напряжения, изолированных операций и временного заземления, а не закупать clampstick как отдельное изделие.

Что JINPOWER проверяет перед отгрузкой

Для проектных заказов и заказов дистрибьюторов при проверке перед отгрузкой следует убедиться, что поставляемый инструмент соответствует утвержденной конфигурации.

Проверка может включать:

• Конфигурацию shotgun stick
• Состояние штанги из FRP
• Заданную длину и конструкцию
• Конфигурацию зажимной головки
• Работу скользящего механизма
• Телескопические фиксаторы, если применимо
• Совместимость комплектующих
• Маркировку и этикетки изделия
• Упаковку
• Соответствие технической документации

Если спецификация закупки содержит конкретное требование к приемке по диэлектрическим характеристикам или требование к проверке третьей стороной, его следует согласовать до начала производства.

OEM и конфигурация для проекта

JINPOWER предлагает электроэнергетическим предприятиям, дистрибьюторам электротехнической продукции, подрядчикам и покупателям EPC конфигурации shotgun stick с учетом требований конкретных проектов.

В зависимости от выбранной конструкции при обсуждении проекта могут учитываться:

• Фиксированная или телескопическая конструкция
• Необходимая общая длина и рабочий вылет
• Конфигурация зажимной головки
• Совместимые комплектующие
• Серийная идентификация
• Язык маркировки
• Защитный чехол или экспортная упаковка
• Техническая документация и документация об испытаниях
• График поставки крупных партий

Почему стоит приобретать shotgun stick у JINPOWER?

Специализация на электробезопасности и инструментах для электроэнергетики

JINPOWER поставляет средства электробезопасности для электроэнергетических предприятий, подстанций и промышленных электроустановок, что позволяет подбирать shotgun stick в рамках более широкой системы оборудования для электробезопасности.

Заземляющее оборудование и штанги для работы под напряжением в одной линейке продукции

Поскольку JINPOWER поставляет как штанги для работы под напряжением, так и заземляющее оборудование, в рамках проекта можно рассматривать рабочую штангу вместе с совместимыми решениями для заземления, не разделяя инструмент и зажим на совершенно разные закупки.

Конфигурация с учетом области применения

Вместо выбора только по длине штанги покупатели могут предоставить сведения о зажиме, рабочей задаче, геометрии оборудования и необходимом рабочем вылете для более точного подбора конфигурации.

Поддержка документацией для проектных закупок

Техническую документацию, маркировку и требования к приемке можно обсудить до подтверждения заказа, чтобы снизить риск несоответствий при согласовании проекта.

Что указать в запросе котировки на shotgun stick

В полезном запросе котировки на shotgun stick следует описать фактическую рабочую задачу, а не просто запросить «штангу высокого напряжения».

Часто задаваемые вопросы о shotgun stick

Как еще называют shotgun stick?

Shotgun stick обычно называют clampstick. В электроэнергетике похожие инструменты с надежным захватом также могут называть clampstick типа Grip-All.

Для чего в основном используют shotgun stick?

Его в основном используют для захвата, установки, позиционирования или извлечения совместимых заземляющих зажимов, перемычек, соединителей и другой электротехнической арматуры с контролируемого рабочего расстояния.

Shotgun stick — это то же самое, что стандартная штанга для работы под напряжением?

Нет. Shotgun stick — это разновидность штанги для работы под напряжением с механизмом надежного захвата. Стандартная штанга для работы под напряжением может иметь крюк или универсальную насадку для толкания, вытягивания, переключения или выполнения общих операций с инструментом.

Можно ли использовать shotgun stick как заземляющую штангу?

Да, если выбранная головка shotgun совместима с заземляющим зажимом и это допускается методом работы. Однако не каждая заземляющая штанга оснащена захватным механизмом типа shotgun.

Как определить, подходит ли мой заземляющий зажим к shotgun stick?

Проверьте рабочую проушину зажима, геометрию захвата, требуемый крутящий момент и интерфейс головки. Для подбора при закупке предоставьте модель зажима, размеры, чертеж или фотографию.

Как выбрать длину shotgun stick?

Выбирайте длину с учетом положения оператора, необходимого расстояния приближения, высоты оборудования, рабочего вылета и фактической длины изолирующей части штанги. Не выбирайте инструмент только по напряжению системы.

Считается ли металлическая головка shotgun частью изолирующего расстояния?

Изолирующей частью является штанга из FRP. Токопроводящие механические компоненты захватной головки или привода не следует автоматически включать в рабочее изолирующее расстояние.

Распространяется ли ASTM F711 на shotgun stick в сборе?

ASTM F711 относится именно к изолирующим стержням из FRP и трубам с пенным заполнением, используемым в инструментах для работы под напряжением. Фитинги и насадки не входят в область действия этой спецификации на стержни/трубы из FRP, поэтому инструмент в сборе также требует проверки механической конфигурации.

Как следует проверять shotgun stick?

Осмотрите штангу из FRP на наличие загрязнений и повреждений, проверьте зажимную головку и крепежные элементы, убедитесь в плавной работе скользящего механизма и осмотрите телескопические фиксаторы, если они предусмотрены. Соблюдайте применимые стандарты, процедуры работодателя и инструкции производителя.

Может ли JINPOWER изготовить shotgun stick нестандартной длины?

Требования к индивидуальной длине и конфигурации можно обсудить с учетом области применения, конструкции, интерфейса зажима, количества и спецификации проекта.

Запросить информацию о shotgun stick

Если вы подбираете shotgun stick или clampstick для временного заземления, технического обслуживания линий электропередачи и распределительных сетей, работ на подстанциях или операций с электротехнической арматурой, отправьте JINPOWER требования к применению.

Для ускорения подбора конфигурации укажите зажим или арматуру, с которой предстоит работать, напряжение системы, требуемый рабочий вылет, предпочтение фиксированной или телескопической конструкции, применимый стандарт, количество и необходимую документацию.

Если совместимость с зажимом вызывает сомнения, модель изделия, технический чертеж или четкая фотография помогут нам проверить необходимый интерфейс головки до подготовки котировки.
