Pentru achizițiile profesionale, cele mai importante întrebări nu se referă doar la lungimea totală și preț. Cumpărătorii ar trebui să confirme și compatibilitatea clemei, raza de acțiune necesară, lungimea prăjinii izolante, mecanismul de acționare, structura sculei, cerințele de testare aplicabile și documentația aferentă.

Caracteristici principale ale produsului

• Design de tip shotgun stick / clampstick pentru prinderea sigură a componentelor
• Prăjină izolantă din FRP cu rășină epoxidică, pentru aplicații electrice
• Mecanism de acționare glisant pentru deschiderea și închiderea controlată a clemei
• Potrivită pentru cleme de împământare, punți, conectori și componente de dimensiuni mici compatibile
• Sunt disponibile configurații fixe și telescopice, în funcție de model
• Asistență pentru lungimi personalizate și configurații de proiect
• Potrivită pentru lucrări de întreținere în cadrul companiilor de utilități, stațiilor electrice și rețelelor de transport și distribuție

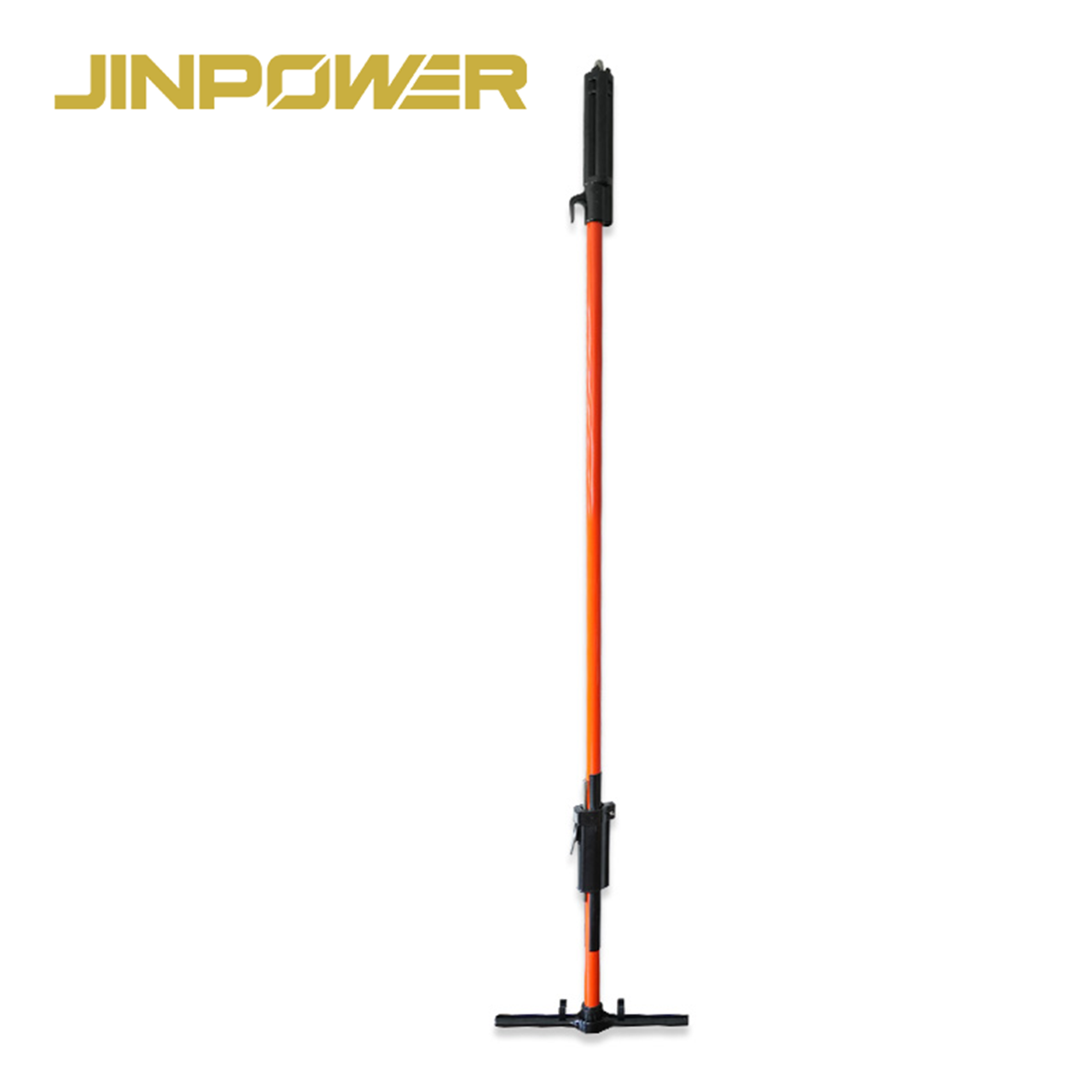

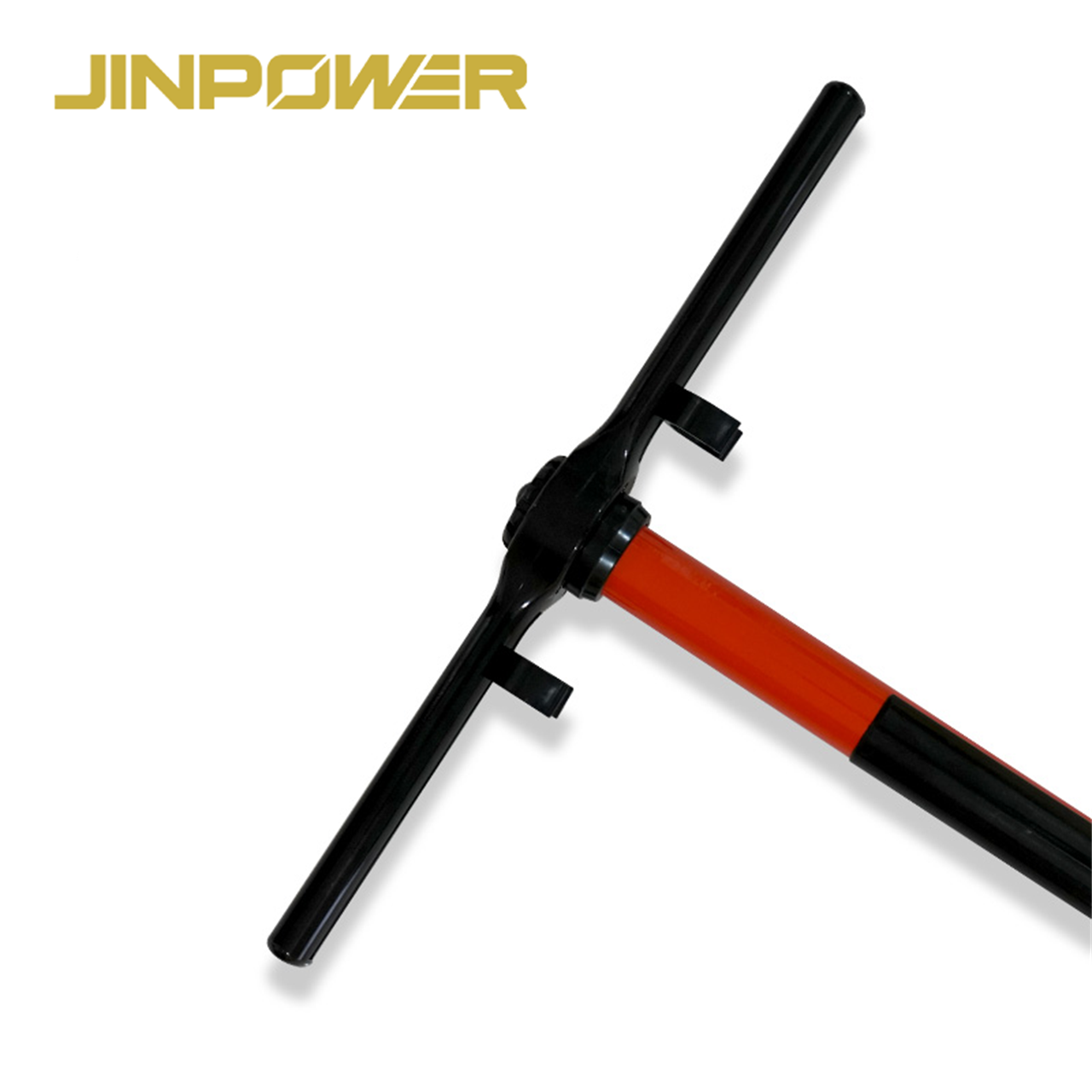

Ce este un shotgun stick?

Un shotgun stick este o unealtă izolantă de acționare, prevăzută cu un cap de prindere controlat de la distanță. În industria utilităților electrice, este cunoscut și sub denumirea de clampstick sau clampstick de tip Grip-All.

Principalul său avantaj este controlul sigur al componentelor compatibile. În loc să se bazeze doar pe un cârlig deschis sau pe un accesoriu universal, mecanismul clemei poate prinde un ochi de acționare, șurubul unei cleme sau un racord compatibil și îl poate menține fix în timp ce operatorul îl poziționează.

Aplicațiile uzuale includ:

• Montarea și demontarea clemelor de împământare compatibile
• Manipularea punților și a conectorilor
• Poziționarea clemelor cu caneluri paralele și a altor componente pentru linii electrice
• Manipularea de la distanță a componentelor mici
• Lucrări de întreținere în cadrul companiilor de utilități și al stațiilor electrice

Sarcina exactă permisă depinde de configurația selectată a sculei, accesoriul compatibil, procedura de lucru și programul de siguranță electrică.

Cum funcționează un clampstick de tip shotgun?

Un shotgun stick combină un sistem mecanic de prindere cu o prăjină izolantă de acționare. Înțelegerea acestor componente îi ajută pe cumpărători să evalueze dacă scula este compatibilă cu clemele existente și cu procedurile de lucru din teren.

Clema sau capul de prindere

Capul clemei este conceput pentru a prinde componente compatibile, precum șuruburi cu ochi ale clemelor de împământare, conectori sau racorduri de acționare.

Față de un cârlig deschis, un mecanism de prindere sigur îi oferă operatorului un control mai bun asupra menținerii componentei în timpul poziționării sau recuperării unor piese mai mici.

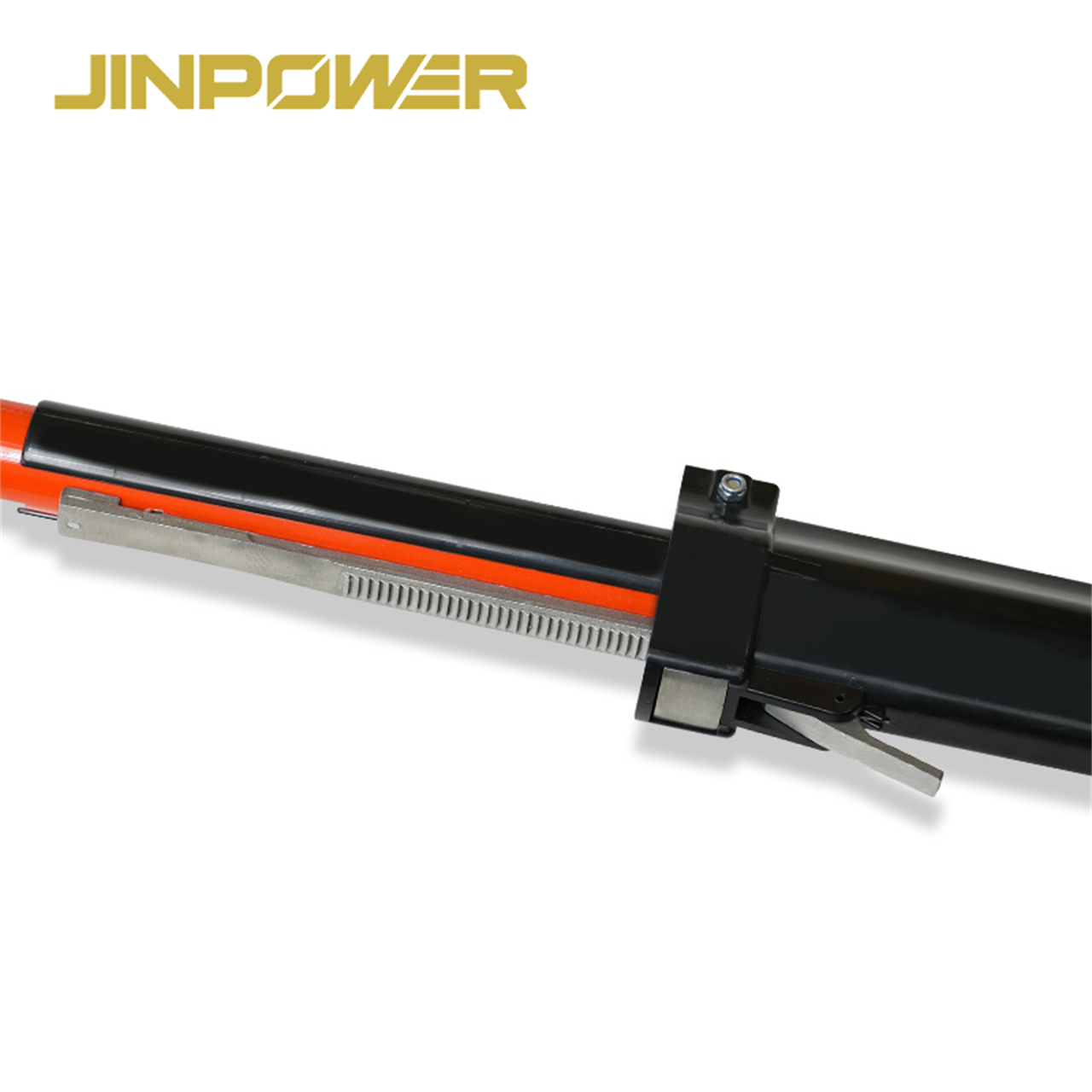

Mecanismul de acționare glisant

Mecanismul de acționare utilizează un sistem de control glisant pentru a deschide și închide capul de prindere de la capătul sculei aflat în mâna operatorului.

Acest sistem îi permite operatorului să controleze clema fără să apropie mâna de componenta manipulată.

Prăjina izolantă din FRP

Prăjina din FRP cu rășină epoxidică constituie secțiunea izolantă principală a shotgun stick-ului.

Prăjina trebuie să asigure atât performanțe de izolare electrică, cât și rigiditate mecanică suficientă pentru manipularea controlată a componentelor la distanță.

Sistemul de blocare și eliberare

Un mecanism fiabil de blocare și eliberare este important, deoarece scula trebuie să mențină în siguranță componentele compatibile în timpul poziționării.

În timpul achiziției și inspecției, cumpărătorii ar trebui să verifice dacă mecanismul funcționează lin, se cuplează sigur și nu prezintă joc anormal.

Ce parte a unui shotgun stick asigură distanța de izolare?

Secțiunea izolantă efectivă nu trebuie confundată cu lungimea totală a sculei.

Prăjina din FRP constituie secțiunea izolantă. În funcție de design, capul de prindere, cârligul, actuatorul și alte componente mecanice pot conține piese metalice conductoare.

Prin urmare, la specificarea lungimii sculei, cumpărătorii ar trebui să distingă între lungimea totală, lungimea prăjinii izolante și raza de acțiune necesară pentru sarcina efectivă.

Shotgun stick comparativ cu prăjina izolantă standard

Ambele produse fac parte din categoria mai largă a prăjinilor de manevră sub tensiune, dar sunt concepute pentru probleme de operare diferite.

Pentru lucrări generale de comutație și utilizarea mai multor accesorii, cumpărătorii pot consulta și prăjina telescopică de manevră cu secțiune triunghiulară.

Shotgun stick și prăjină de împământare: sunt același lucru?

Nu chiar.

Termenul prăjină de împământare descrie, de regulă, utilizarea unei prăjini izolante de manevră pentru montarea sau demontarea echipamentelor de împământare.

Termenul shotgun stick sau clampstick descrie un mecanism specific de prindere, utilizat pentru controlul clemelor și componentelor compatibile.

În proiectele de împământare temporară, shotgun stick-ul este doar unealta de manevră. Sistemul complet de împământare include și cablurile de împământare, clemele și elementele de conectare necesare.

Consultați echipamentele de împământare JINPOWER pentru produse conexe destinate împământării temporare.

Principalele aplicații ale shotgun stick-urilor

Montarea și demontarea clemelor de împământare

Una dintre cele mai frecvente aplicații ale shotgun stick-ului este poziționarea și demontarea de la distanță a clemelor de împământare temporară compatibile.

Mecanismul de prindere ajută la menținerea clemei în timp ce operatorul o poziționează conform metodei de împământare aprobate.

Pentru ansambluri complete de împământare, cumpărătorii pot consulta setul portabil de împământare și scurtcircuitare.

Manipularea punților și a conectorilor

Clampstick-ul poate fi utilizat pentru prinderea și repoziționarea de la distanță a punților, conectorilor și racordurilor compatibile, atunci când este necesar controlul sigur al componentelor.

Lucrări la rețelele aeriene de distribuție

Echipele de intervenție la liniile de distribuție pot utiliza shotgun stick-uri la montarea, demontarea sau repoziționarea componentelor compatibile ale liniei, respectând metoda de lucru și limitele de apropiere necesare pentru sarcina respectivă.

Întreținerea stațiilor electrice

Shotgun stick-urile pot facilita manipularea componentelor în stațiile electrice, în locurile în care accesul direct cu mâna nu este adecvat și este necesară o rază de acțiune controlată.

Întreținerea liniilor de transport și a rețelelor de utilități

Configurațiile mai lungi sau telescopice pot fi utilizate pentru sarcinile care necesită o rază de acțiune mai mare. Alegerea finală a sculei trebuie să se bazeze pe poziția de lucru, geometria echipamentului, distanța de izolare necesară și precizia de manevrare.

Specificații tehnice

Shotgun stick-urile JINPOWER pot fi configurate în funcție de cerințele diferitelor companii de utilități și proiecte. Dimensiunile exacte, cerințele de testare și accesoriile trebuie confirmate pentru modelul selectat.

Dacă proiectul dumneavoastră impune un anumit test dielectric, standard, diametru al prăjinii, lungime totală, lungime de lucru, interfață a capului sau accesoriu, includeți cerința în cererea de ofertă (RFQ), în loc să vă bazați pe o descriere generică a modelului.

Shotgun stick fix sau telescopic

Structura trebuie aleasă în funcție de raza de acțiune, transport și uniformitatea condițiilor de lucru în teren.

Disponibilitatea trebuie confirmată la ofertare, deoarece nu toate configurațiile de cap și lungime sunt furnizate în fiecare format structural.

Cum să alegeți shotgun stick-ul potrivit

1. Începeți cu sarcina

Mai întâi, definiți ce trebuie să manipuleze operatorul:

• Clema de împământare
• Puntea
• Conectorul
• Clema cu caneluri paralele
• Alte componente compatibile pentru linii electrice

Sarcina determină interfața capului și nivelul de control necesar mai precis decât tensiunea, luată singură în considerare.

2. Confirmați compatibilitatea clemei

Nu trebuie presupus că un shotgun stick este compatibil cu orice clemă de împământare.

Printre aspectele importante se numără:

• Ochiul șurubului clemei sau interfața de acționare
• Geometria punctului de prindere
• Deschiderea și forța de menținere necesare
• Cerința de cuplu
• Metoda de acționare

Pentru verificarea compatibilității în cadrul proiectului, cumpărătorii pot trimite modelul clemei, un desen sau o fotografie clară împreună cu solicitarea.

3. Stabiliți raza de acțiune necesară

Nu alegeți lungimea doar în funcție de tensiunea sistemului.

Raza de acțiune necesară depinde de:

• Poziția operatorului
• Înălțimea echipamentului
• Geometria structurii
• Distanța de apropiere necesară
• Secțiunea efectivă a prăjinii izolante
• Precizia sarcinii

4. Alegeți o structură fixă sau telescopică

O sculă fixă este potrivită atunci când distanța de lucru este previzibilă. Un design telescopic poate simplifica transportul și permite reglarea razei de acțiune atunci când pozițiile echipamentelor diferă.

5. Verificați capul și mecanismul de acționare

Verificați dacă capul de prindere poate menține în siguranță componenta vizată și dacă mecanismul glisant asigură o cuplare lină și sigură.

6. Confirmați standardele și cerințele de testare aplicabile

Companiile de utilități și proiectele EPC pot specifica anumite cerințe pentru sculele FRP pentru lucrări sub tensiune, teste dielectrice, documente de acceptanță sau standarde interne.

7. Confirmați documentația înainte de producție

Precizați documentele necesare în specificația de achiziție, inclusiv fișele tehnice, rapoartele de testare, marcajele, identificarea prin număr de serie sau documentele de inspecție, după caz.

Compatibilitatea clemei este esențială

Compatibilitatea clemei este unul dintre cele mai importante criterii de achiziție pentru un shotgun stick.

O lungime potrivită a prăjinii nu rezolvă incompatibilitatea interfeței capului. Clampstick-ul trebuie să poată prinde sigur componenta efectivă și să o elibereze conform metodei de lucru aprobate.

ASTM F711 și cerințele pentru sculele de lucru sub tensiune

ASTM F711 este un standard de referință important pentru tijele din plastic armat cu fibră de sticlă și tuburile umplute cu spumă destinate utilizării în sculele pentru lucrări sub tensiune.

O distincție importantă pentru achiziții este că ASTM F711 se referă la tija sau tubul izolant din FRP. Standardul nu specifică, prin el însuși, toate racordurile și accesoriile care alcătuiesc shotgun stick-ul complet.

Prin urmare, cumpărătorii ar trebui să evalueze scula completă la două niveluri:

• Performanța electrică și mecanică a secțiunii izolante din FRP
• Compatibilitatea mecanică și funcționarea capului de prindere, actuatorului, racordurilor și accesoriilor

Nu considerați menționarea ASTM F711 pentru prăjina din FRP drept certificare automată a tuturor accesoriilor mecanice ale sculei complete.

Referința OSHA din SUA pentru sculele de lucru sub tensiune

Pentru cumpărătorii care lucrează în conformitate cu cerințele OSHA din SUA, 29 CFR 1910.269 include prevederi specifice pentru sculele de lucru sub tensiune.

Pentru tijele, tuburile și prăjinile din FRP, cerința OSHA privind proiectarea include un test de rezistență la o tensiune minimă de 100,000 volți pe picior de lungime timp de 5 minute sau o metodă echivalentă permisă de regulament.

OSHA impune, de asemenea, ca sculele de lucru sub tensiune să fie șterse și inspectate vizual pentru defecte înainte de utilizare, în fiecare zi. Dacă o contaminare sau o deteriorare ar putea afecta negativ proprietățile izolante ori integritatea mecanică, scula trebuie scoasă din uz pentru examinarea și testarea necesare înainte de a fi repusă în funcțiune.

Aceste cerințe OSHA sunt referințe de reglementare pentru locurile de muncă din SUA cărora li se aplică. Ele nu trebuie prezentate drept „certificare OSHA” a produsului.

Testare și acceptanță de către cumpărător

Un shotgun stick nu trebuie acceptat doar pentru că prăjina pare curată și capul clemei se deschide corect.

Achizițiile profesionale ar trebui să evalueze atât performanța izolantă, cât și funcționarea mecanică.

Inspecția shotgun stick-ului înainte de utilizare

Inspecția ar trebui să acopere atât starea izolației electrice, cât și funcționarea mecanică.

Inspectați prăjina din FRP

Verificați dacă există:

• Fisuri
• Zgârieturi adânci
• Uzură a suprafeței
• Contaminare
• Umezeală
• Finisaj deteriorat
• Alte condiții care ar putea afecta integritatea izolantă

Inspectați capul clemei

Verificați fălcile, capul și racordurile aferente pentru a depista:

• Uzură
• Coroziune
• Deformări
• Fisuri
• Elemente de fixare slăbite
• Deteriorări care afectează prinderea clemei

Verificați mecanismul glisant

Mecanismul trebuie să funcționeze lin și să asigure o cuplare sigură, fără eliberare neașteptată sau joc excesiv.

Verificați dispozitivele de blocare telescopice, dacă este cazul

Pentru modelele telescopice, inspectați suprafețele secțiunilor și punctele de blocare înainte de a extinde scula pentru utilizare.

Verificați etichetele și starea testării

Marcajele necesare, identificarea prin număr de serie și documentele de inspecție sau testare trebuie să rămână lizibile și trasabile, în conformitate cu programul de siguranță al utilizatorului.

Curățare, depozitare și examinare periodică

Sculele FRP pentru lucrări sub tensiune trebuie păstrate curate și uscate și protejate împotriva deteriorării în timpul transportului și depozitării.

Printre bunele practici de gestionare se numără:

• Păstrați suprafața FRP curată și uscată
• Evitați contactul inutil cu murdărie, ulei și substanțe chimice dăunătoare
• Protejați prăjina împotriva zgârieturilor adânci și a impactului
• Depozitați scula astfel încât prăjinile lungi să nu se îndoaie și să nu sufere deteriorări mecanice
• Protejați capul de prindere împotriva deformării
• Păstrați evidența inspecțiilor și testelor, acolo unde este necesar

Pentru lucrările reglementate de OSHA în SUA, sculele de lucru sub tensiune utilizate pentru protecția principală a angajaților trebuie scoase din uz o dată la doi ani pentru examinarea, curățarea, repararea și testarea prevăzute de OSHA 1910.269 și mai devreme ori de câte ori defectele sau contaminarea impun acest lucru.

În alte piețe, trebuie respectate regulile aplicabile ale companiilor de utilități, reglementările locale, instrucțiunile producătorului și programul de întreținere al angajatorului, în loc să se aplice un singur interval universal la nivel mondial.

Când trebuie scos din uz un shotgun stick?

Scula nu trebuie să rămână în exploatare atunci când există incertitudini privind calitatea izolației sau integritatea mecanică.

Condițiile tipice care impun scoaterea din uz includ:

• FRP fisurat sau zgâriat adânc
• Contaminare care nu poate fi îndepărtată corespunzător
• Finisajul prăjinii deteriorat sau foarte uzat
• Umezeală sau alte condiții care pot afecta izolația
• Cap de prindere deformat sau deteriorat
• Mecanism de blocare sau eliberare nesigur
• Componente mecanice slăbite
• Sistem de blocare telescopic deteriorat
• Inspecție electrică sau mecanică obligatorie nepromovată

Shotgun stick-ul ca parte a unui sistem de împământare și siguranță electrică

Un shotgun stick este o unealtă de manevră. Acesta nu înlocuiește verificarea tensiunii, cablurile de împământare, clemele de împământare sau alte echipamente de siguranță necesare conform metodei de lucru.

Pentru planificarea mai amplă a proiectului, categoriile de produse JINPOWER conexe includ:

• Prăjini de manevră sub tensiune și scule izolante de acționare
• Echipamente de împământare
• Detectoare de tensiune
• Seturi portabile de împământare și scurtcircuitare

Astfel, companiile de utilități și contractanții EPC pot achiziționa unelte complementare pentru verificarea tensiunii, manevrarea izolantă și împământarea temporară, în loc să cumpere clampstick-ul ca produs separat.

Ce verifică JINPOWER înainte de expediere

Pentru comenzile de proiect și ale distribuitorilor, verificarea înainte de expediere ar trebui să confirme că scula furnizată corespunde configurației aprobate.

Punctele de inspecție pot include:

• Configurația shotgun stick-ului
• Starea prăjinii din FRP
• Lungimea și structura specificate
• Configurația capului de prindere
• Funcționarea mecanismului glisant
• Dispozitivele de blocare telescopice, dacă este cazul
• Compatibilitatea accesoriilor
• Marcajele și etichetarea produsului
• Ambalajul
• Corespondența documentației tehnice

Dacă specificația de achiziție prevede o anumită cerință de acceptanță pentru testul dielectric sau o inspecție terță, aceasta trebuie convenită înainte de producție.

Configurații OEM și pentru proiecte

JINPOWER sprijină companiile de utilități, distribuitorii de echipamente electrice, contractanții și cumpărătorii EPC cu configurații de shotgun stick adaptate proiectelor.

În funcție de designul selectat, discuțiile privind proiectul pot include:

• Structură fixă sau telescopică
• Lungimea totală și raza de acțiune necesare
• Configurația capului de prindere
• Accesorii compatibile
• Identificare prin număr de serie
• Limba etichetelor
• Manșon de protecție sau ambalaj pentru export
• Documentație tehnică și de testare
• Graficul livrărilor în vrac

De ce să achiziționați shotgun stick-uri de la JINPOWER?

Specializare în siguranță electrică și scule pentru utilități

JINPOWER furnizează scule de siguranță electrică pentru companii de utilități, stații electrice și aplicații electrice industriale, astfel încât shotgun stick-ul să poată fi selectat în cadrul unui sistem mai amplu de echipamente de siguranță electrică.

Echipamente de împământare și prăjini de manevră sub tensiune într-un singur sistem de produse

Deoarece JINPOWER furnizează atât prăjini de manevră sub tensiune, cât și echipamente de împământare, discuțiile privind proiectul pot include prăjina de manevră împreună cu aplicațiile de împământare compatibile, în loc să trateze scula și clema drept achiziții complet separate.

Configurație bazată pe aplicație

În loc să aleagă doar în funcție de lungimea prăjinii, cumpărătorii pot furniza informații despre clemă, sarcină, geometria echipamentului și raza de acțiune necesară, pentru o evaluare mai precisă a configurației.

Asistență documentară pentru achizițiile de proiect

Documentația tehnică, etichetarea și cerințele de acceptanță pot fi discutate înainte de confirmarea comenzii, pentru a reduce neconcordanțele în timpul aprobării proiectului.

Ce informații să includeți în cererea de ofertă pentru un shotgun stick

O cerere de ofertă utilă pentru un shotgun stick ar trebui să descrie sarcina efectivă de lucru, nu doar să solicite o „prăjină de înaltă tensiune”.

Întrebări frecvente despre shotgun stick-uri

Care este o altă denumire pentru un shotgun stick?

Un shotgun stick este cunoscut în mod obișnuit sub denumirea de clampstick. În industria utilităților, sculele similare cu prindere sigură pot fi descrise și ca clampstick-uri de tip Grip-All.

La ce se folosește în principal un shotgun stick?

Este utilizat în principal pentru prinderea, poziționarea, montarea sau recuperarea de la o distanță de lucru controlată a clemelor de împământare, punților, conectorilor și altor componente electrice compatibile.

Este un shotgun stick același lucru cu o prăjină de manevră standard?

Nu. Un shotgun stick este un tip de prăjină de manevră sub tensiune cu mecanism de prindere sigură. O prăjină de manevră standard poate utiliza un cârlig sau un accesoriu universal pentru împingere, tragere, comutație sau operarea generală a sculelor.

Poate fi folosit un shotgun stick ca prăjină de împământare?

Da, atunci când capul shotgun selectat este compatibil cu clema de împământare și metoda de lucru permite acest lucru. Totuși, nu toate prăjinile de împământare folosesc un mecanism de prindere de tip shotgun.

Cum pot afla dacă clema mea de împământare este compatibilă cu shotgun stick-ul?

Verificați ochiul de acționare al clemei, geometria de prindere, cuplul necesar și interfața capului. Pentru verificarea compatibilității la achiziție, furnizați modelul clemei, dimensiunile, desenul sau fotografia.

Cum trebuie aleasă lungimea shotgun stick-ului?

Alegeți lungimea în funcție de poziția operatorului, distanța de apropiere necesară, înălțimea echipamentului, raza de acțiune necesară și secțiunea efectivă a prăjinii izolante. Nu selectați scula numai în funcție de tensiunea sistemului.

Capul metalic al shotgun stick-ului se consideră parte din distanța de izolare?

Prăjina din FRP este secțiunea izolantă. Componentele mecanice conductoare din capul de prindere sau actuator nu trebuie considerate automat parte a distanței de lucru izolante.

ASTM F711 se aplică shotgun stick-ului complet?

ASTM F711 se referă în mod specific la tijele izolante din FRP și la tuburile umplute cu spumă utilizate în sculele pentru lucrări sub tensiune. Racordurile și accesoriile nu intră în domeniul de aplicare al acestei specificații pentru tije/tuburi din FRP; prin urmare, configurația mecanică a sculei complete trebuie, de asemenea, evaluată.

Cum trebuie inspectat un shotgun stick?

Inspectați prăjina din FRP pentru a depista contaminări și deteriorări, verificați capul clemei și elementele de fixare, confirmați funcționarea lină a mecanismului glisant și inspectați dispozitivele de blocare telescopice, dacă este cazul. Respectați standardul aplicabil, procedura angajatorului și instrucțiunile producătorului.

Poate JINPOWER să personalizeze lungimea shotgun stick-ului?

Cerințele privind lungimea și configurația personalizate pot fi discutate în funcție de aplicație, structură, interfața clemei, cantitate și specificația proiectului.

Solicitați detalii despre shotgun stick

Dacă achiziționați shotgun stick-uri sau clampstick-uri pentru împământare temporară, lucrări de întreținere la liniile de transport și distribuție, lucrări în stații electrice sau manipularea componentelor electrice, trimiteți către JINPOWER cerințele aplicației dumneavoastră.

Pentru o evaluare mai rapidă a configurației, vă rugăm să furnizați clema sau componenta care urmează să fie manevrată, tensiunea sistemului, raza de acțiune necesară, preferința pentru o structură fixă sau telescopică, standardul aplicabil, cantitatea și documentația necesară.

Dacă compatibilitatea clemei nu este sigură, modelul produsului, un desen tehnic sau o fotografie clară ne pot ajuta să verificăm interfața necesară a capului înainte de ofertare.
