Za profesionalnu nabavu najvažnija pitanja nisu samo ukupna duljina i cijena. Kupci bi također trebali provjeriti kompatibilnost sa stezaljkom, potreban doseg, duljinu izolacijske šipke, radni mehanizam, konstrukciju alata, primjenjive zahtjeve za ispitivanje i popratnu dokumentaciju.

Istaknute značajke proizvoda

• Izvedba shotgun sticka / clampsticka za sigurno zahvaćanje opreme
• Izolacijska šipka od epoksidnog FRP-a za električne radne primjene
• Klizni radni mehanizam za kontrolirano otvaranje i zatvaranje stezaljke
• Prikladan za kompatibilne stezaljke za uzemljenje, premosnike, konektore i manju opremu
• Dostupne su fiksne i teleskopske izvedbe, ovisno o modelu
• Podrška za prilagođenu duljinu i konfiguraciju projekta
• Prikladan za održavanje u elektroprivrednim poduzećima, trafostanicama te na prijenosnim i distribucijskim mrežama

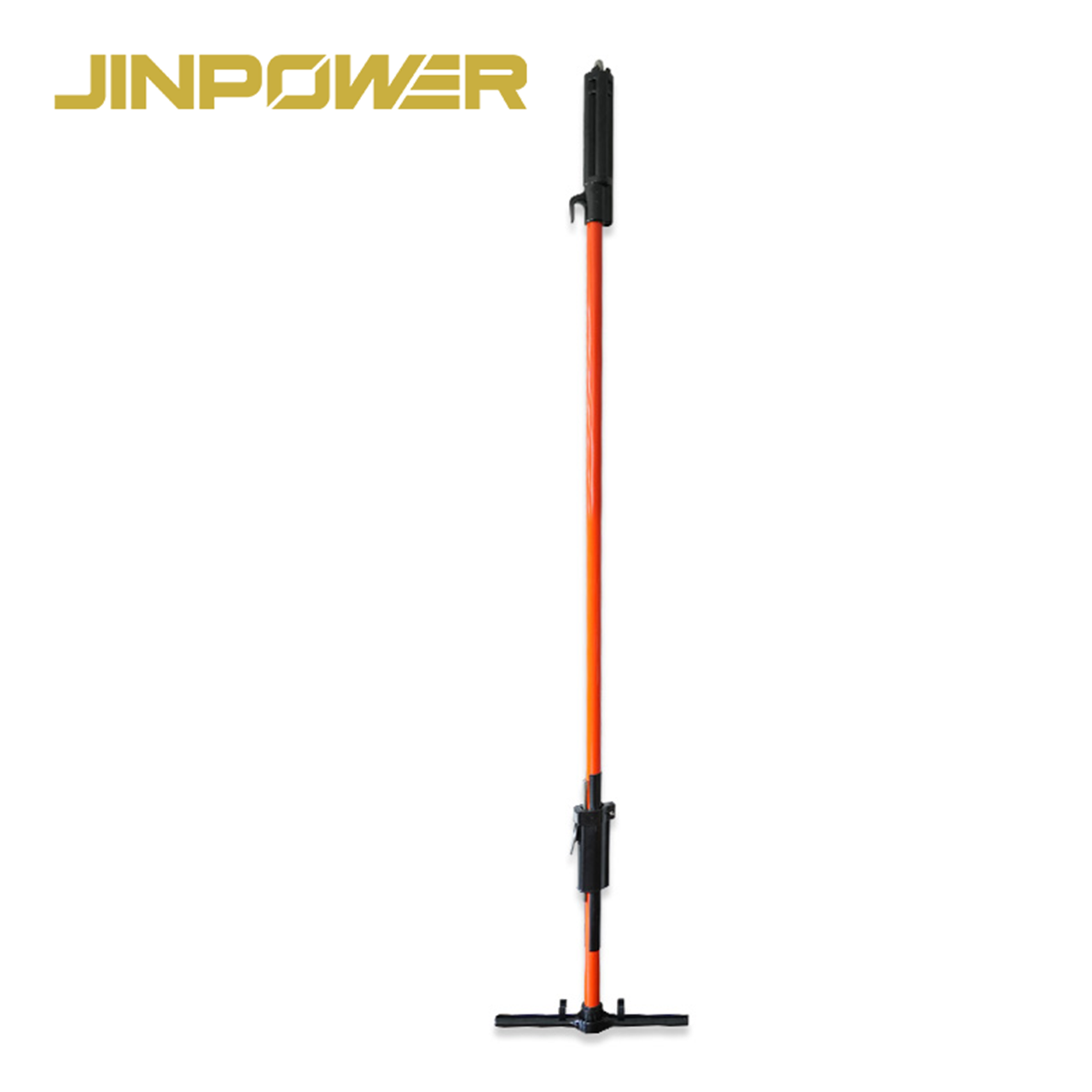

Što je shotgun stick?

Shotgun stick je izolirani radni alat s daljinski upravljanom steznom glavom. U elektroprivrednoj industriji često se naziva i clampstick ili clampstick tipa Grip-All.

Njegova je glavna prednost sigurno upravljanje kompatibilnom opremom. Umjesto oslanjanja samo na otvorenu kuku ili univerzalni nastavak, stezni mehanizam može zahvatiti radno oko, vijak stezaljke ili kompatibilni priključak te ga držati dok rukovatelj postavlja opremu.

Uobičajene primjene uključuju:

• Postavljanje i uklanjanje kompatibilnih stezaljki za uzemljenje
• Rukovanje premosnicima i konektorima
• Postavljanje stezaljki s paralelnim žlijebom i druge opreme za vodove
• Rukovanje manjim komponentama na udaljenosti
• Zadatke održavanja u elektroprivrednim poduzećima i trafostanicama

Točan dopušteni zadatak ovisi o odabranoj konfiguraciji alata, kompatibilnom nastavku, postupku na radnom mjestu i programu električne sigurnosti.

Kako radi shotgun clampstick?

Shotgun stick objedinjuje mehanički sustav za zahvaćanje i izolacijsku radnu šipku. Poznavanje tih dijelova pomaže kupcima procijeniti hoće li alat odgovarati njihovim postojećim stezaljkama i terenskim postupcima.

Stezna ili prihvatna glava

Stezna glava namijenjena je zahvaćanju kompatibilne opreme, primjerice očnih vijaka stezaljki za uzemljenje, konektora ili radnih priključaka.

U usporedbi s otvorenom kukom, mehanizam za sigurno zahvaćanje omogućuje rukovatelju bolju kontrolu nad zadržavanjem opreme pri njezinu postavljanju ili preuzimanju.

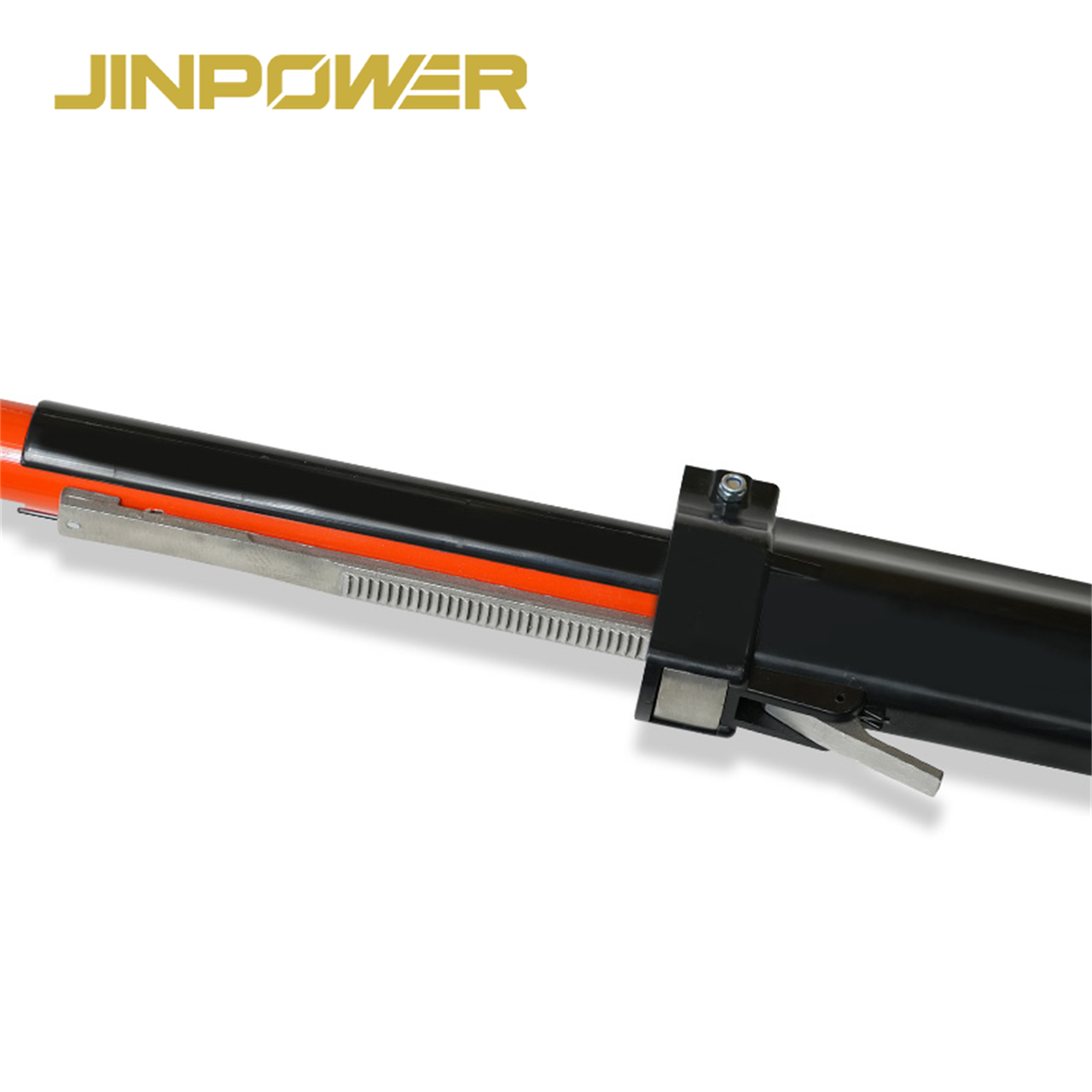

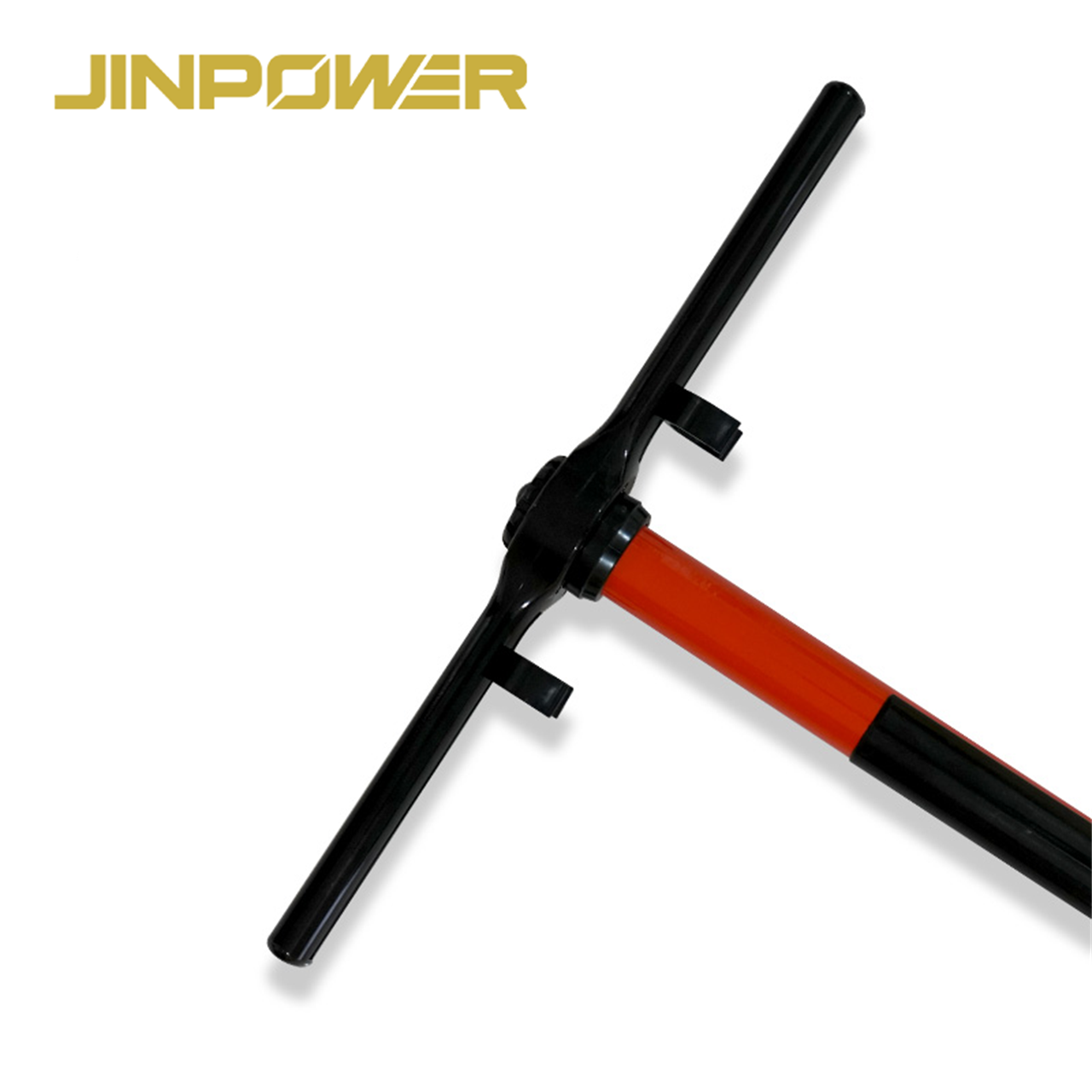

Klizni radni mehanizam

Radni mehanizam koristi klizni upravljački sustav za otvaranje i zatvaranje prihvatne glave s kraja alata na kojem se nalazi rukovatelj.

Takav sustav omogućuje rukovatelju upravljanje stezaljkom bez približavanja rukom opremi kojom se rukuje.

Izolacijska šipka od FRP-a

Epoksidna šipka od FRP-a čini glavni izolacijski dio shotgun sticka.

Šipka mora osigurati električnu izolaciju i dovoljnu mehaničku krutost za kontrolirano rukovanje opremom na potrebnom dosegu.

Sustav zaključavanja i otpuštanja

Pouzdan mehanizam za zaključavanje i otpuštanje važan je jer alat tijekom pozicioniranja mora sigurno držati kompatibilnu opremu.

Pri nabavi i pregledu kupci bi trebali provjeriti glatko kretanje, sigurno zahvaćanje i neuobičajenu labavost mehanizma.

Koji dio shotgun sticka osigurava izolacijski razmak?

Učinkoviti izolacijski dio ne treba poistovjećivati s ukupnom duljinom alata.

Izolacijski dio čini šipka od FRP-a. Ovisno o izvedbi, prihvatna glava, kuka, pokretač i druge mehaničke komponente mogu sadržavati vodljive metalne dijelove.

Stoga bi kupci pri navođenju duljine alata trebali razlikovati ukupnu duljinu, duljinu izolacijske šipke i radni doseg potreban za konkretan zadatak.

Shotgun stick i standardni hot stick

Oba proizvoda pripadaju široj kategoriji hot stick alata, ali rješavaju različite radne zadatke.

Za opće sklopne radove i upotrebu s više nastavaka kupci mogu pogledati i teleskopski hot stick trokutastog presjeka.

Jesu li shotgun stick i grounding stick isto?

Ne u potpunosti.

Pojam grounding stick obično označava primjenu izolacijske radne šipke za postavljanje ili uklanjanje opreme za uzemljenje.

Pojam shotgun stick ili clampstick označava specifičan mehanizam za zahvaćanje kojim se upravlja kompatibilnim stezaljkama i opremom.

Za projekte privremenog uzemljenja shotgun stick samo je radni alat. Potpuni sustav uzemljenja obuhvaća i potrebne kabele za uzemljenje, stezaljke i spojnu opremu.

Pogledajte opremu za uzemljenje tvrtke JINPOWER za povezane proizvode za privremeno uzemljenje.

Glavne primjene shotgun stickova

Postavljanje i uklanjanje stezaljki za uzemljenje

Jedna od najčešćih primjena shotgun sticka jest daljinsko postavljanje i uklanjanje kompatibilnih prijenosnih stezaljki za uzemljenje.

Mehanizam za zahvaćanje pomaže zadržati stezaljku dok je rukovatelj postavlja u skladu s odobrenim postupkom uzemljenja.

Za potpune sklopove za uzemljenje kupci mogu pogledati prijenosni komplet za uzemljenje i kratko spajanje.

Rukovanje premosnicima i konektorima

Clampstick se može upotrebljavati za zahvaćanje i premještanje kompatibilnih premosnika, konektora i priključaka kada je potrebno sigurno upravljati opremom na udaljenosti.

Radovi na nadzemnim distribucijskim vodovima

Ekipe za distribucijske vodove mogu upotrebljavati shotgun stick pri postavljanju, uklanjanju ili premještanju kompatibilne opreme za vodove, uz poštovanje radnog postupka i sigurnosnih granica pristupa potrebnih za zadatak.

Održavanje trafostanica

Shotgun stickovi mogu se upotrebljavati za rukovanje opremom u trafostanicama gdje izravan pristup rukom nije primjeren i potreban je kontrolirani doseg.

Održavanje prijenosnih sustava i elektroprivredne opreme

Dulje ili teleskopske izvedbe mogu se upotrebljavati za zadatke koji zahtijevaju veći doseg. Konačni odabir alata trebao bi se temeljiti na radnom položaju, geometriji opreme, potrebnom izolacijskom razmaku i preciznosti rukovanja.

Tehničke specifikacije

Shotgun stickovi JINPOWER mogu se konfigurirati prema različitim zahtjevima elektroprivrednih poduzeća i projekata. Točne dimenzije, zahtjeve za ispitivanje i dodatnu opremu potrebno je potvrditi za odabrani model.

Ako projekt zahtijeva određeno ispitivanje dielektrične čvrstoće, normu, promjer šipke, ukupnu duljinu, radnu duljinu, sučelje glave ili dodatnu opremu, navedite to u RFQ-u umjesto da se oslanjate na općenit opis modela.

Fiksni ili teleskopski shotgun stick

Konstrukciju treba odabrati prema potrebnom dosegu, prijevozu i dosljednosti uvjeta na terenu.

Dostupnost treba potvrditi pri izradi ponude jer se svaka kombinacija glave i duljine ne isporučuje u svim konstrukcijskim izvedbama.

Kako odabrati odgovarajući shotgun stick

1. Počnite od zadatka

Najprije odredite čime rukovatelj treba rukovati:

• Stezaljkom za uzemljenje
• Premosnikom
• Konektorom
• Stezaljkom s paralelnim žlijebom
• Drugom kompatibilnom opremom za vodove

Zadatak preciznije određuje sučelje glave i potrebnu kontrolu nego sam napon sustava.

2. Provjerite kompatibilnost sa stezaljkom

Ne treba pretpostaviti da shotgun stick odgovara svakoj stezaljci za uzemljenje.

Važne stavke uključuju:

• Očni vijak stezaljke ili radno sučelje
• Geometriju točke zahvaćanja
• Potrebno otvaranje i zadržavanje
• Zahtjev za okretnim momentom
• Način rada

Radi usklađivanja za projekt kupci uz upit mogu dostaviti model stezaljke, crtež ili jasnu fotografiju proizvoda.

3. Odredite potreban doseg

Duljinu nemojte odabirati samo prema naponu sustava.

Potreban doseg ovisi o sljedećem:

• Položaju rukovatelja
• Visini opreme
• Geometriji konstrukcije
• Potrebnoj sigurnosnoj udaljenosti
• Stvarnoj duljini izolacijskog dijela šipke
• Preciznosti zadatka

4. Odaberite fiksnu ili teleskopsku izvedbu

Fiksni alat prikladan je kada je radna udaljenost predvidljiva. Teleskopska izvedba može pojednostavniti prijevoz i omogućiti promjenjiv doseg kada se položaji opreme razlikuju.

5. Pregledajte glavu i radni mehanizam

Provjerite može li prihvatna glava sigurno držati predviđenu opremu i omogućuje li klizni mehanizam glatko i sigurno zahvaćanje.

6. Potvrdite primjenjive norme i zahtjeve za ispitivanje

Elektroprivredna poduzeća i EPC projekti mogu propisati posebne zahtjeve za alate s FRP izolacijom za rad pod naponom, ispitivanja dielektrične čvrstoće, dokumentaciju za prihvat ili interne norme.

7. Potvrdite dokumentaciju prije proizvodnje

U nabavnoj specifikaciji navedite potrebnu dokumentaciju, uključujući tehnički list, izvješće o ispitivanju, oznake, serijsku identifikaciju ili dokumentaciju o pregledu.

Važnost kompatibilnosti sa stezaljkom

Kompatibilnost sa stezaljkom jedna je od najvažnijih stavki pri kupnji shotgun sticka.

Odgovarajuća duljina šipke ne rješava neusklađenost sučelja glave. Clampstick mora moći sigurno zahvatiti stvarnu opremu i otpustiti je u skladu s odobrenim radnim postupkom.

ASTM F711 i zahtjevi za alate za rad pod naponom

ASTM F711 važna je referentna norma za šipke od plastike ojačane staklenim vlaknima i cijevi punjene pjenom namijenjene upotrebi u alatima za rad pod naponom.

Važno je razlikovati da ASTM F711 obuhvaća izolacijsku šipku ili cijev od FRP-a. Sama norma ne propisuje sve priključke i nastavke koji čine kompletan shotgun stick.

Stoga bi kupci trebali pregledati cijeli alat na dvije razine:

• Električna i mehanička svojstva izolacijskog dijela od FRP-a
• Mehanička kompatibilnost i funkcionalnost stezne glave, pokretača, priključaka i nastavaka

Navođenje norme ASTM F711 za šipku od FRP-a ne treba smatrati automatskim dokazom sukladnosti svih mehaničkih nastavaka na kompletnom alatu.

Američka referenca OSHA-e za alate za rad pod naponom

Za kupce koji rade prema zahtjevima američke OSHA-e, 29 CFR 1910.269 sadržava posebne odredbe za alate za rad pod naponom.

Za šipke, cijevi i stupove od FRP-a zahtjev za konstrukciju OSHA-e uključuje ispitivanje izdržljivosti pri najmanje 100,000 volti po stopi duljine tijekom 5 minuta ili ekvivalentnom metodom dopuštenom propisom.

OSHA također zahtijeva da se alati za rad pod naponom prije svakodnevne upotrebe obrišu i vizualno pregledaju radi otkrivanja nedostataka. Ako onečišćenje ili oštećenje može negativno utjecati na izolacijska svojstva ili mehaničku cjelovitost, alat se mora povući iz upotrebe radi propisanog pregleda i ispitivanja prije ponovne uporabe.

Zahtjevi OSHA-e regulatorne su reference za primjenjiva radna mjesta u SAD-u. Ne treba ih predstavljati kao „certifikat OSHA-e” za proizvod.

Ispitivanje i prihvat od strane kupca

Shotgun stick ne bi trebalo prihvatiti samo zato što šipka izgleda čisto i što se stezna glava pravilno otvara.

Profesionalna nabava trebala bi obuhvatiti pregled izolacijskih svojstava i mehaničke funkcionalnosti.

Pregled shotgun sticka prije uporabe

Pregled treba obuhvatiti stanje električne izolacije i mehanički rad.

Pregledajte šipku od FRP-a

Provjerite ima li:

• Pukotina
• Dubokih ogrebotina
• Površinskog trošenja
• Onečišćenja
• Vlaga
• Oštećenog završnog sloja
• Drugih stanja koja mogu utjecati na cjelovitost izolacije

Pregledajte steznu glavu

Provjerite čeljust, glavu i povezane priključke radi otkrivanja:

• Trošenja
• Korozije
• Deformacija
• Pukotina
• Labavih pričvrsnih elemenata
• Oštećenja koja utječu na zahvaćanje stezaljke

Provjerite klizni mehanizam

Mehanizam bi se trebao kretati glatko i omogućiti sigurno zahvaćanje, bez neočekivanog otpuštanja ili prekomjerne labavosti.

Provjerite teleskopske brave, ako su primjenjive

Kod teleskopskih modela prije izvlačenja alata za uporabu pregledajte površine segmenata i mjesta zaključavanja.

Provjerite oznake i status ispitivanja

Obvezne oznake, serijska identifikacija te zapisi o pregledu ili ispitivanju trebaju ostati čitljivi i sljedivi u skladu sa sigurnosnim programom korisnika.

Čišćenje, skladištenje i periodični pregled

Alate od FRP-a za rad pod naponom treba održavati čistima i suhima te ih tijekom prijevoza i skladištenja zaštititi od oštećenja.

Dobre prakse upravljanja uključuju:

• Održavanje površine FRP-a čistom i suhom
• Izbjegavanje nepotrebnog kontakta s prljavštinom, uljem i štetnim kemikalijama
• Zaštitu šipke od dubokih ogrebotina i udaraca
• Skladištenje alata tako da se duge šipke ne savijaju i mehanički ne oštećuju
• Zaštitu prihvatne glave od deformacija
• Vođenje evidencije o pregledima i ispitivanjima kada je to potrebno

Za radove obuhvaćene propisima OSHA-e u SAD-u, alati za rad pod naponom koji služe primarnoj zaštiti zaposlenika moraju se povlačiti iz upotrebe svake dvije godine radi pregleda, čišćenja, popravka i ispitivanja propisanih u OSHA 1910.269, a i ranije kada to zahtijevaju nedostaci ili onečišćenje.

Na drugim tržištima treba slijediti primjenjiva pravila elektroprivrednih poduzeća, lokalne propise, upute proizvođača i program održavanja poslodavca, umjesto primjene jednog univerzalnog intervala u cijelom svijetu.

Kada shotgun stick treba povući iz upotrebe?

Alat ne bi smio ostati u upotrebi kada postoji sumnja u njegova izolacijska svojstva ili mehaničku cjelovitost.

Uobičajeni razlozi za povlačenje iz upotrebe uključuju:

• Puknut ili duboko izgreban FRP
• Onečišćenje koje se ne može pravilno ukloniti
• Oštećen ili jako istrošen završni sloj šipke
• Vlaga ili stanje koje može utjecati na izolaciju
• Deformiranu ili oštećenu steznu glavu
• Nepouzdan mehanizam za zaključavanje ili otpuštanje
• Labave mehaničke komponente
• Oštećen teleskopski sustav zaključavanja
• Neuspješno obvezno električno ili mehaničko ispitivanje

Shotgun stick kao dio sustava uzemljenja i električne sigurnosti

Shotgun stick je radni alat. Ne zamjenjuje provjeru napona, kabele za uzemljenje, stezaljke za uzemljenje ni drugu sigurnosnu opremu koju zahtijeva radni postupak.

Za šire planiranje projekta povezane kategorije proizvoda JINPOWER-a uključuju:

• Hot stickovi i izolirani radni alati
• Oprema za uzemljenje
• Detektori napona
• Prijenosni kompleti za uzemljenje i kratko spajanje

To elektroprivrednim poduzećima i EPC izvođačima omogućuje nabavu komplementarnih alata za provjeru napona, izolirani rad i privremeno uzemljenje, umjesto da clampstick nabavljaju kao zaseban proizvod.

Što JINPOWER provjerava prije otpreme

Kod projektnih narudžbi i narudžbi distributera, pregled prije otpreme trebao bi potvrditi da isporučeni alat odgovara odobrenoj konfiguraciji.

Točke pregleda mogu uključivati:

• Konfiguraciju shotgun sticka
• Stanje šipke od FRP-a
• Navedenu duljinu i konstrukciju
• Konfiguraciju stezne glave
• Rad kliznog mehanizma
• Teleskopske brave, ako su primjenjive
• Usklađenost dodatne opreme
• Oznake i etikete proizvoda
• Pakiranje
• Usklađenost tehničke dokumentacije

Ako nabavna specifikacija uključuje poseban zahtjev za prihvat nakon ispitivanja dielektrične čvrstoće ili zahtjev za pregled treće strane, o tome se treba dogovoriti prije proizvodnje.

OEM konfiguracija i konfiguracija projekta

JINPOWER pruža podršku elektroprivrednim poduzećima, distributerima električne opreme, izvođačima i EPC kupcima kroz konfiguracije shotgun stickova prilagođene projektima.

Ovisno o odabranom dizajnu, razgovori o projektu mogu obuhvatiti:

• Fiksnu ili teleskopsku konstrukciju
• Potrebnu ukupnu duljinu i doseg
• Konfiguraciju stezne glave
• Kompatibilnu dodatnu opremu
• Serijsku identifikaciju
• Jezik etikete
• Zaštitnu navlaku ili izvozno pakiranje
• Tehničku dokumentaciju i dokumentaciju o ispitivanju
• Raspored isporuke većih količina

Zašto nabaviti shotgun stickove od JINPOWER-a?

Usmjerenost na električnu sigurnost i alate za elektroprivrednu industriju

JINPOWER isporučuje alate za električnu sigurnost za elektroprivredna poduzeća, trafostanice i industrijske električne primjene, što omogućuje odabir shotgun sticka kao dijela šireg sustava opreme za električnu sigurnost.

Oprema za uzemljenje i hot stickovi u jednom proizvodnom sustavu

Budući da JINPOWER isporučuje i hot stickove i opremu za uzemljenje, u okviru projekta moguće je razmotriti radnu šipku zajedno s kompatibilnim primjenama za uzemljenje, umjesto da se alat i stezaljka tretiraju kao potpuno odvojene stavke nabave.

Konfiguracija prema primjeni

Umjesto da odaberu proizvod samo prema duljini šipke, kupci mogu dostaviti podatke o stezaljci, zadatku, geometriji opreme i potrebnom dosegu kako bi se konfiguracija mogla preciznije provjeriti.

Podrška za dokumentaciju pri nabavi za projekte

Tehnička dokumentacija, označavanje i zahtjevi za prihvat mogu se razmotriti prije potvrde narudžbe kako bi se smanjila mogućnost neusklađenosti tijekom odobravanja projekta.

Što uključiti u RFQ za shotgun stick

Korisni RFQ za shotgun stick trebao bi opisivati stvarni radni zadatak, a ne samo tražiti „visokonaponsku šipku”.

Često postavljana pitanja o shotgun stickovima

Kako se shotgun stick još naziva?

Shotgun stick često se naziva clampstick. U elektroprivrednoj industriji slični alati za sigurno zahvaćanje mogu se opisivati i kao clampstickovi tipa Grip-All.

Za što se shotgun stick prvenstveno upotrebljava?

Prvenstveno se upotrebljava za zahvaćanje, postavljanje, instaliranje ili preuzimanje kompatibilnih stezaljki za uzemljenje, premosnika, konektora i druge električne opreme s kontrolirane radne udaljenosti.

Je li shotgun stick isto što i standardni hot stick?

Ne. Shotgun stick je vrsta hot sticka s mehanizmom za sigurno zahvaćanje. Standardni hot stick može upotrebljavati kuku ili univerzalni nastavak za guranje, povlačenje, sklopne radove ili opće rukovanje alatom.

Može li se shotgun stick upotrebljavati kao grounding stick?

Da, kada je odabrana shotgun glava kompatibilna sa stezaljkom za uzemljenje i kada radni postupak to dopušta. Međutim, svaki grounding stick nema mehanizam za zahvaćanje tipa shotgun.

Kako mogu znati odgovara li moja stezaljka za uzemljenje shotgun sticku?

Provjerite radno oko stezaljke, geometriju zahvaćanja, potreban okretni moment i sučelje glave. Za usklađivanje pri nabavi dostavite model stezaljke, dimenzije, crtež ili fotografiju.

Kako odabrati duljinu shotgun sticka?

Duljinu odaberite prema položaju rukovatelja, potrebnoj sigurnosnoj udaljenosti, visini opreme, potrebnom dosegu i stvarnoj duljini izolacijskog dijela šipke. Alat nemojte odabirati samo prema naponu sustava.

Računa li se metalna glava shotgun sticka u izolacijski razmak?

Izolacijski dio čini šipka od FRP-a. Vodljive mehaničke komponente u prihvatnoj glavi ili pokretaču ne treba automatski uračunavati u radni izolacijski razmak.

Obuhvaća li ASTM F711 cijeli shotgun stick?

ASTM F711 posebno obuhvaća izolacijske šipke od FRP-a i cijevi punjene pjenom koje se upotrebljavaju u alatima za rad pod naponom. Priključci i nastavci nisu obuhvaćeni specifikacijom za šipke i cijevi od FRP-a, stoga je za cijeli alat potreban i pregled mehaničke konfiguracije.

Kako pregledati shotgun stick?

Pregledajte šipku od FRP-a radi onečišćenja i oštećenja, provjerite steznu glavu i pričvrsne elemente, potvrdite glatki rad kliznog mehanizma te pregledajte teleskopske brave, ako su primjenjive. Slijedite primjenjivu normu, postupak poslodavca i upute proizvođača.

Može li JINPOWER prilagoditi duljinu shotgun sticka?

Zahtjeve za prilagođenu duljinu i konfiguraciju moguće je razmotriti ovisno o primjeni, konstrukciji, sučelju stezaljke, količini i specifikaciji projekta.

Zatražite pojedinosti o shotgun sticku

Ako nabavljate shotgun stickove ili clampstickove za privremeno uzemljenje, održavanje prijenosnih i distribucijskih mreža, radove u trafostanicama ili rukovanje električnom opremom, pošaljite JINPOWER-u svoje zahtjeve za primjenu.

Za bržu provjeru konfiguracije navedite stezaljku ili opremu kojom ćete rukovati, napon sustava, potreban doseg, željenu fiksnu ili teleskopsku izvedbu, primjenjivu normu, količinu i potrebnu dokumentaciju.

Ako kompatibilnost sa stezaljkom nije sigurna, model proizvoda, tehnički crtež ili jasna fotografija mogu nam pomoći da prije izrade ponude provjerimo potrebno sučelje glave.
