専門的な調達では、全長や価格だけが重要な確認事項ではありません。購入者は、クランプとの適合性、必要な到達距離、絶縁操作棒の長さ、操作機構、工具の構造、適用される試験要件、関連書類も確認する必要があります。

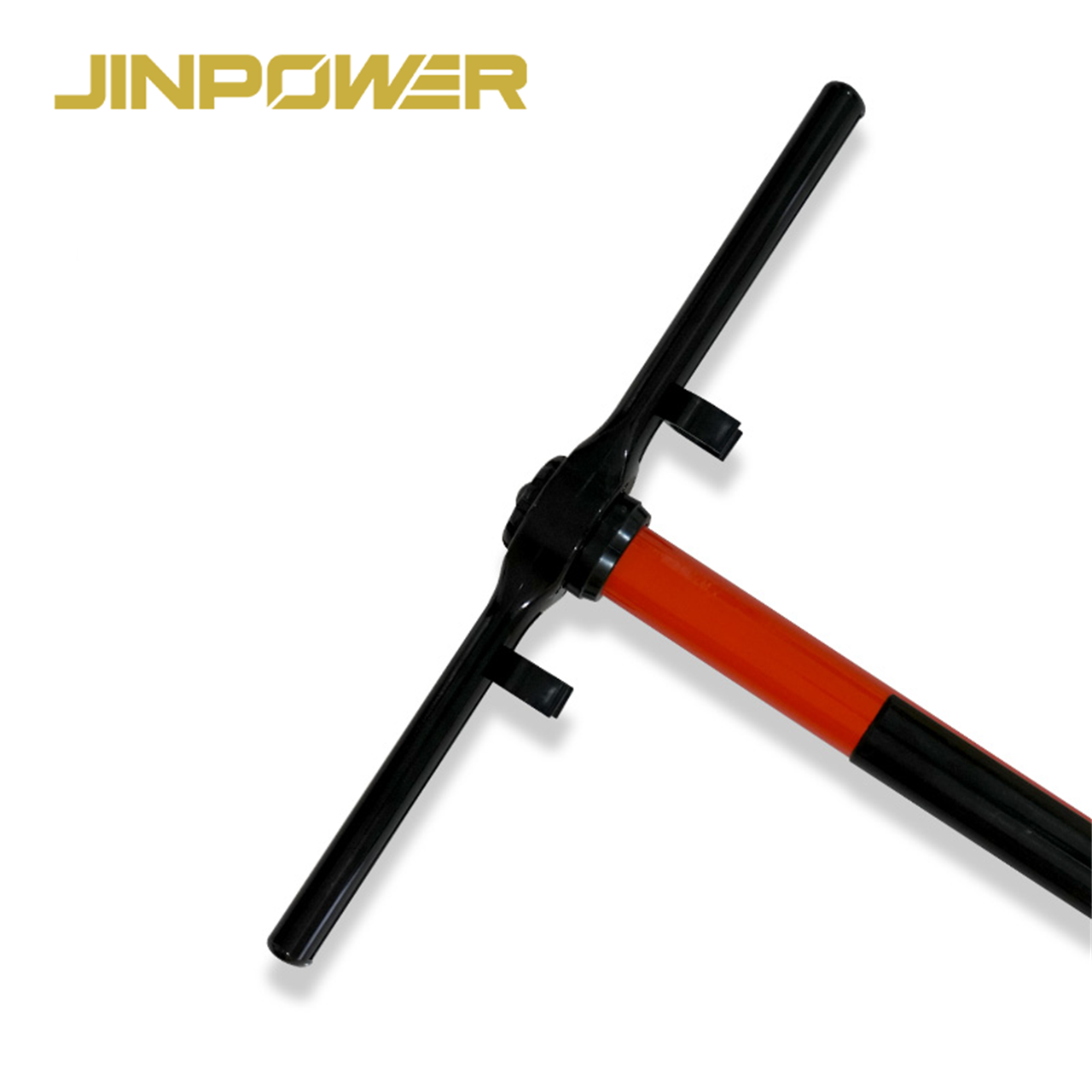

製品の特長

• 確実に金具を把持できるショットガンスティック／クランプスティック設計
• 電気設備の操作用途に適したエポキシFRP絶縁操作棒
• クランプの開閉を制御するスライド式操作機構
• 適合する接地クランプ、ジャンパー、コネクター、小型金具に対応
• モデルに応じて固定式と伸縮式を選択可能
• 長さやプロジェクト仕様のカスタマイズに対応
• 電力会社、変電所、送配電設備の保守に適合

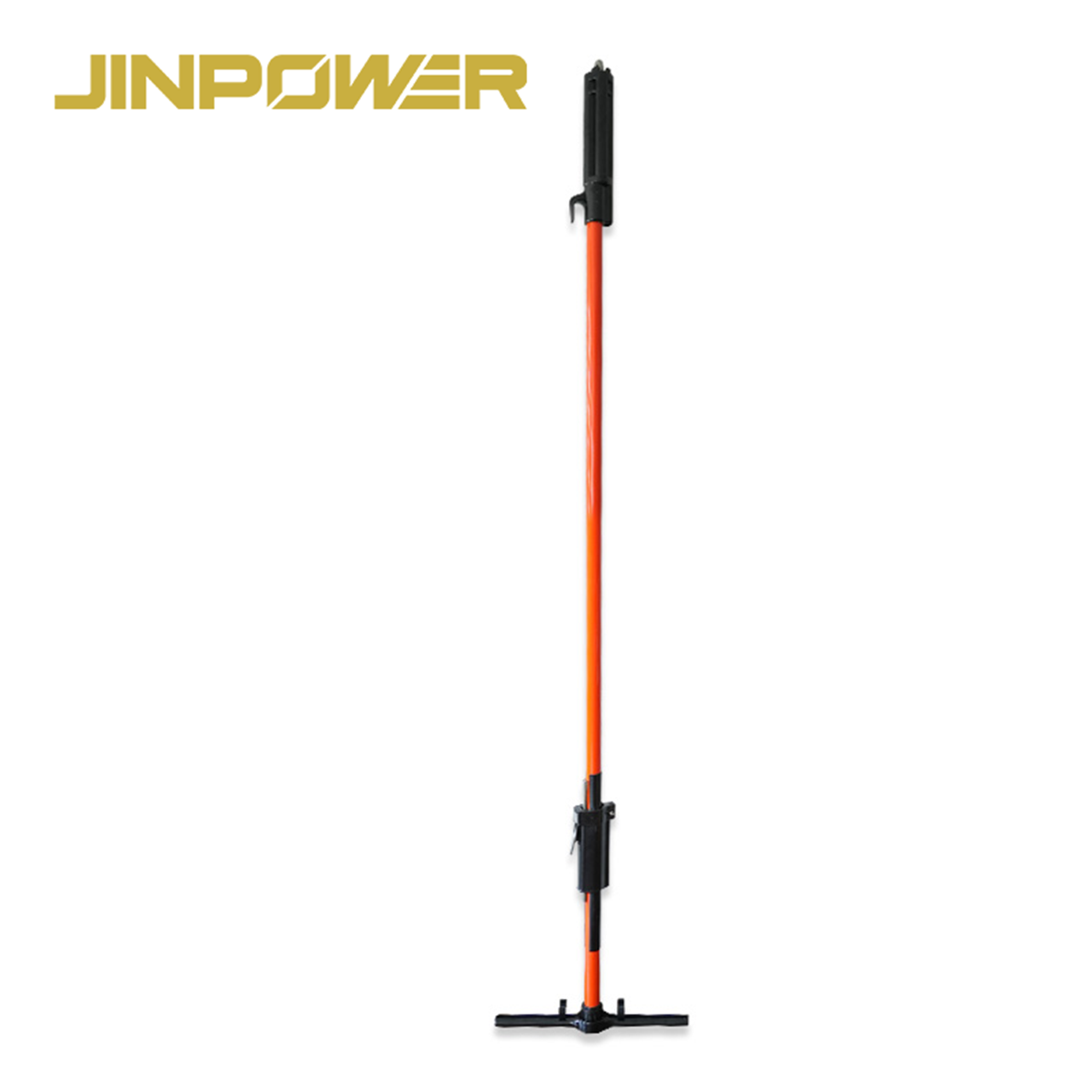

ショットガンスティックとは？

ショットガンスティックは、遠隔操作式の把持ヘッドを備えた絶縁操作工具です。電力業界では、クランプスティックまたはGrip-All型クランプスティックとも呼ばれます。

主な利点は、適合する金具を確実に制御できることです。開放型フックや汎用アタッチメントだけに頼るのではなく、クランプ機構で操作用アイ、クランプねじ、または適合する継手を把持し、作業者が金具を位置決めする間保持できます。

一般的な用途には次のものがあります。

• 適合する接地クランプの取り付けと取り外し
• ジャンパーやコネクターの取り扱い
• 並列溝クランプなどの架線金具の位置決め
• 離れた位置からの小型部品の取り扱い
• 電力会社や変電所の保守作業

実際に許可される作業は、選定した工具仕様、適合するアタッチメント、作業手順、および電気安全プログラムによって異なります。

ショットガンクランプスティックの仕組み

ショットガンスティックは、機械式把持システムと絶縁操作棒を組み合わせた工具です。これらの構成部品を理解することで、既存のクランプや現場の作業手順に適合するかどうかを評価しやすくなります。

クランプヘッド／把持ヘッド

クランプヘッドは、接地クランプのアイねじ、コネクター、操作用継手など、適合する金具をつかむように設計されています。

開放型フックと比べて、確実な把持機構により、小型金具の位置決めや回収時に、作業者がより安定して保持できます。

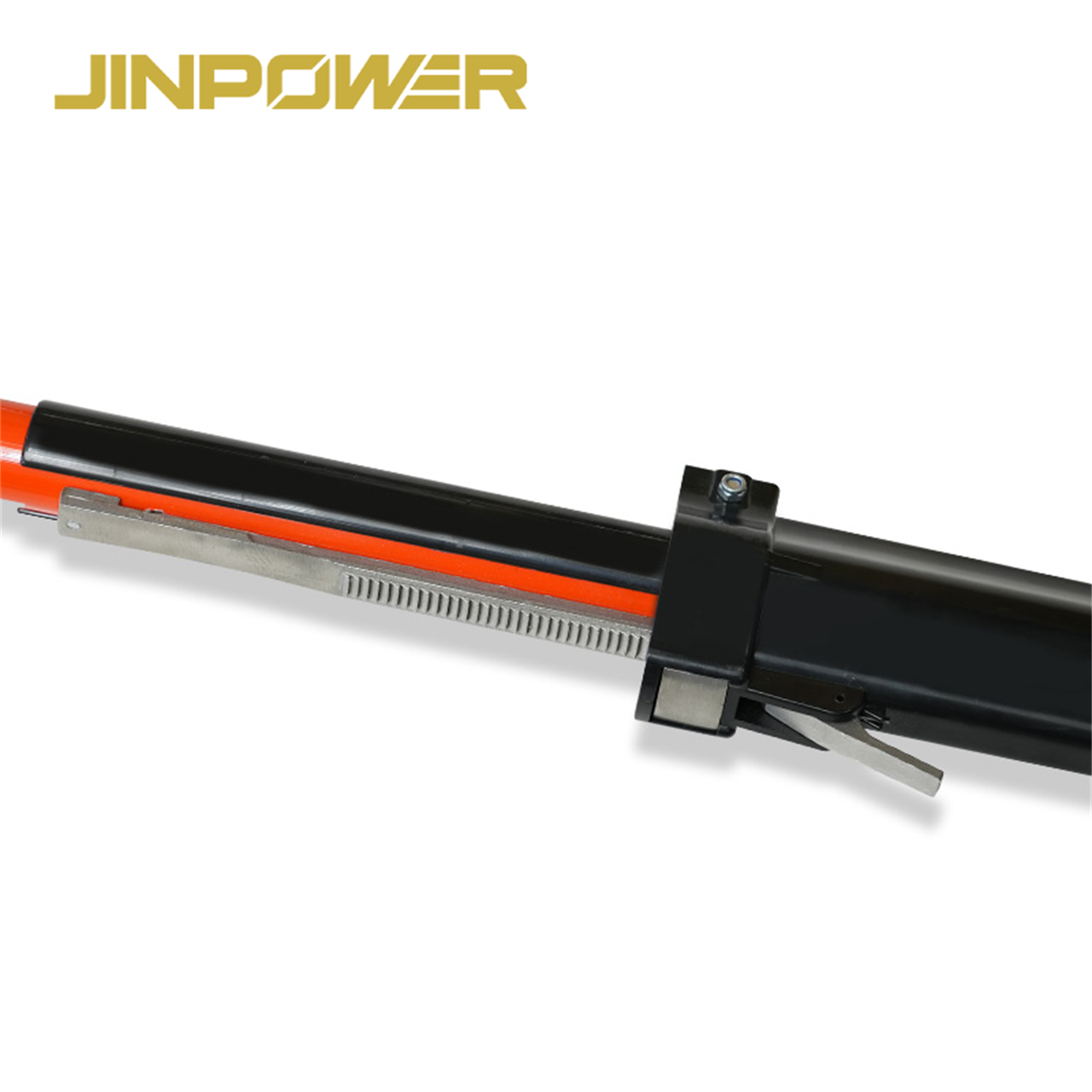

スライド式操作機構

操作機構は、工具の作業者側からスライド式の操作部を動かして、把持ヘッドを開閉します。

この構造により、作業者は取り扱う金具の近くに手を近づけずにクランプを操作できます。

FRP絶縁操作棒

エポキシFRP製の操作棒が、ショットガンスティックの主要な絶縁部を構成します。

操作棒は、電気絶縁性能と、到達距離のある位置で金具を制御して取り扱うために必要な機械的剛性の両方を備えている必要があります。

ロック・解除機構

位置決め中に適合する金具を確実に保持する必要があるため、信頼性の高いロック・解除機構が重要です。

調達時や点検時には、機構が滑らかに動作すること、確実に係合すること、異常な緩みがないことを確認してください。

ショットガンスティックのどの部分が絶縁距離を確保しますか？

有効な絶縁部と工具の全長は、区別して考える必要があります。

絶縁部を構成するのはFRP製操作棒です。設計によっては、把持ヘッド、フック、アクチュエーター、その他の機械部品に導電性金属部品が含まれる場合があります。

そのため、工具の長さを指定する際は、全長、絶縁操作棒の長さ、実作業に必要な作業到達距離を区別してください。

ショットガンスティックと標準ホットスティックの比較

どちらも広義のホットスティックに属しますが、解決する作業上の課題は異なります。

一般的な開閉操作や複数のアタッチメントを使用する作業については、三角形伸縮式ホットスティックもご覧ください。

ショットガンスティックと接地用スティックは同じですか？

厳密には異なります。

「接地用スティック」は通常、接地装置の取り付けや取り外しに使用する絶縁操作棒を指します。

「ショットガンスティックまたはクランプスティック」は、適合するクランプや金具を操作するための特定の把持機構を指します。

仮設接地プロジェクトにおいて、ショットガンスティックは操作工具にすぎません。接地システム全体には、必要な接地ケーブル、クランプ、接続金具も含まれます。

関連する仮設接地製品については、JINPOWERの接地機器をご覧ください。

ショットガンスティックの主な用途

接地クランプの取り付けと取り外し

ショットガンスティックの最も一般的な用途の一つは、適合する仮設接地クランプを離れた位置から取り付けたり、取り外したりすることです。

把持機構により、承認された接地方法に従って位置決めする間、作業者はクランプを保持しやすくなります。

接地アセンブリー全体については、携帯型接地・短絡セットをご覧ください。

ジャンパーとコネクターの取り扱い

離れた位置から金具を確実に制御する必要がある場合、クランプスティックを使用して、適合するジャンパー、コネクター、継手を把持して位置を調整できます。

架空配電線の作業

配電線作業員は、作業に必要な作業方法と接近限界を守りながら、適合する架線金具の取り付け、取り外し、位置変更にショットガンスティックを使用することがあります。

変電所の保守

直接手を届かせることが適切でなく、一定の距離を保った操作が必要な変電所周辺の金具取り扱い作業を、ショットガンスティックで支援できます。

送電設備および電力設備の保守

より長い仕様や伸縮式仕様は、追加の到達距離が必要な作業に対応できます。最終的な工具選定は、作業位置、機器の形状、必要な絶縁距離、操作精度に基づいて行ってください。

技術仕様

JINPOWERのショットガンスティックは、電力会社やプロジェクトの要件に応じて構成できます。正確な寸法、試験要件、付属品は、選定したモデルについて確認してください。

特定の耐電圧試験、規格、操作棒径、全長、作業長、ヘッド接続部、付属品が必要な場合は、一般的なモデル説明に頼らず、RFQに明記してください。

固定式と伸縮式のショットガンスティック

構造は、到達距離、輸送、現場での使いやすさに応じて選定してください。

すべてのヘッド仕様と長さが各構造形式で提供されるわけではないため、見積もり時に供給可否をご確認ください。

適切なショットガンスティックの選び方

1. 作業内容から検討する

まず、作業者が何を扱う必要があるかを明確にしてください。

• 接地クランプ
• ジャンパー
• コネクター
• 並列溝クランプ
• その他の適合する架線金具

電圧だけで選ぶよりも、作業内容を基準にすることで、ヘッドの接続部と必要な操作性をより正確に決定できます。

2. クランプとの適合性を確認する

ショットガンスティックがすべての接地クランプに適合すると考えてはいけません。

主な確認事項は次のとおりです。

• クランプのアイねじまたは操作用接続部
• 把持部の形状
• 必要な開口幅と保持力
• トルク要件
• 操作方法

プロジェクトに合わせた選定のため、問い合わせ時にクランプのモデル、図面、または鮮明な製品写真をお送りください。

3. 必要な到達距離を決める

システム電圧だけで長さを選ばないでください。

必要な到達距離は、次の要素によって異なります。

• 作業者の位置
• 機器の高さ
• 構造物の形状
• 必要な接近距離
• 実際の絶縁操作棒部分
• 作業に必要な精度

4. 固定式または伸縮式を選ぶ

作業距離が一定の場合は固定式が適しています。伸縮式は輸送を簡便にし、機器の位置が異なる場合に到達距離を調整できます。

5. ヘッドと操作機構を確認する

把持ヘッドが対象の金具を確実に保持できるか、スライド機構が滑らかに動き、確実に係合するかを確認してください。

6. 適用規格と試験要件を確認する

電力会社やEPCプロジェクトでは、FRP活線工具に関する特定の要件、耐電圧試験、受入書類、社内規格が指定される場合があります。

7. 生産前に必要書類を確認する

技術データシート、試験報告書、表示、シリアル識別、検査書類など、必要な書類を購入仕様書に明記してください。

クランプとの適合性が重要な理由

クランプとの適合性は、ショットガンスティックの購入における最も重要な確認事項の一つです。

操作棒の長さが適切でも、ヘッド接続部が合わなければ使用できません。クランプスティックは、実際の金具を確実に把持し、承認された操作方法に従って解除できる必要があります。

ASTM F711と活線工具の要件

ASTM F711は、活線工具に使用するガラス繊維強化プラスチック棒および発泡充填チューブに関する重要な規格です。

調達時に重要なのは、ASTM F711がFRP絶縁棒またはチューブを対象としている点です。ショットガンスティック全体を構成するすべての継手やアタッチメントを、それだけで規定するものではありません。

そのため、購入者は工具全体を次の2つの観点から確認してください。

• FRP絶縁部の電気的・機械的性能
• クランプヘッド、アクチュエーター、継手、アタッチメントの機械的適合性と機能

FRP操作棒に関するASTM F711への適合を、工具全体に含まれるすべての機械式アタッチメントの認証とみなさないでください。

米国OSHAの活線工具に関する参照要件

米国OSHAの要件が適用される購入者にとって、29 CFR 1910.269には活線工具に関する具体的な規定が含まれています。

FRP棒、チューブ、ポールについて、OSHAの設計要件では、長さ1フィートあたり最低100,000ボルトを5分間印加する耐電圧試験、または規則で認められた同等の方法が定められています。

OSHAはまた、活線工具について、毎日の使用前に清掃し、欠陥がないか目視点検することを求めています。汚染や損傷によって絶縁性または機械的健全性に悪影響が生じる可能性がある場合は、必要な検査と試験を実施して使用を再開するまで、工具を使用停止にしなければなりません。

これらのOSHA要件は、該当する米国の職場に適用される規制上の参照要件です。製品の「OSHA認証」として表示してはいけません。

試験と購入者による受入検査

操作棒がきれいに見え、クランプヘッドが正しく開閉するという理由だけで、ショットガンスティックを受け入れてはいけません。

専門的な調達では、絶縁性能と機械的機能の両方を確認する必要があります。

使用前のショットガンスティック点検

点検では、電気絶縁の状態と機械的な動作の両方を確認してください。

FRP操作棒を点検する

次の項目を確認してください。

• ひび割れ
• 深い傷
• 表面の摩耗
• 汚染
• 水分
• 表面仕上げの損傷
• 絶縁の健全性に影響を及ぼすその他の状態

クランプヘッドを点検する

ジョー、ヘッド、関連継手について、次の項目を確認してください。

• 摩耗
• 腐食
• 変形
• ひび割れ
• 締結部の緩み
• クランプとの係合に影響する損傷

スライド機構を確認する

機構は滑らかに動作し、予期しない解除や過度の緩みがなく、確実に係合する必要があります。

該当する場合は伸縮ロックを確認する

伸縮式モデルでは、使用のために工具を伸ばす前に、各セクションの表面とロック箇所を点検してください。

表示と試験状況を確認する

必要な表示、シリアル識別、検査記録または試験記録は、使用者の安全プログラムに従って判読可能な状態で、追跡可能である必要があります。

清掃、保管、定期検査

FRP活線工具は清潔で乾燥した状態に保ち、輸送中および保管中に損傷しないよう保護してください。

適切な管理方法には、次のものがあります。

• FRP表面を清潔で乾燥した状態に保つ
• 汚れ、油、損傷を与える化学物質との不要な接触を避ける
• 操作棒を深い傷や衝撃から保護する
• 長い操作棒が曲がったり、機械的に損傷したりしないよう保管する
• 把持ヘッドを変形から保護する
• 必要に応じて検査記録や試験記録を維持する

米国OSHA規制の対象となる作業では、従業員の主要な保護に使用する活線工具は、OSHA 1910.269に定められた検査、清掃、修理、試験のため、2年ごとに使用を停止しなければなりません。また、欠陥や汚染が見つかった場合は、それより前に使用を停止してください。

その他の市場では、世界共通の間隔を一律に適用せず、該当する電力会社の規則、現地規制、メーカーの取扱説明書、雇用者の保守プログラムに従ってください。

ショットガンスティックを使用停止にすべき場合

絶縁性または機械的健全性に疑いがある場合、工具を使用し続けてはいけません。

一般的な使用停止条件には、次のものがあります。

• FRPのひび割れまたは深い傷
• 適切に除去できない汚染
• 操作棒表面の仕上げの損傷または著しい摩耗
• 絶縁に影響する可能性のある水分や状態
• 変形または損傷したクランプヘッド
• 信頼性のないロック・解除機構
• 機械部品の緩み
• 損傷した伸縮ロック機構
• 必要な電気試験または機械検査への不適合

接地・電気安全システムの一部としてのショットガンスティック

ショットガンスティックは操作工具です。作業方法で必要とされる電圧確認、接地ケーブル、接地クランプ、その他の安全機器の代わりにはなりません。

より広範なプロジェクト計画に関連するJINPOWERの製品カテゴリーは次のとおりです。

• ホットスティック・絶縁操作工具
• 接地機器
• 電圧検出器
• 携帯型接地・短絡セット

これにより、電力会社やEPC請負業者は、クランプスティック単体で調達するのではなく、電圧確認、絶縁操作、仮設接地に必要な関連工具をまとめて調達できます。

出荷前にJINPOWERが確認する項目

プロジェクト注文や販売代理店向け注文では、出荷前に供給する工具が承認済み仕様と一致していることを確認してください。

検査項目には、次のものが含まれる場合があります。

• ショットガンスティックの仕様
• FRP操作棒の状態
• 指定された長さと構造
• クランプヘッドの仕様
• スライド機構の動作
• 該当する場合は伸縮ロック
• 付属品との適合性
• 製品表示とラベル
• 梱包
• 技術文書との一致

調達仕様に特定の耐電圧受入要件または第三者検査要件が含まれる場合は、生産前に合意してください。

OEMおよびプロジェクト仕様

JINPOWERは、電力会社、電気機器販売業者、請負業者、EPCの購入者向けに、プロジェクトに応じたショットガンスティックの仕様設定に対応しています。

選定する設計に応じて、次の事項について相談できます。

• 固定式または伸縮式の構造
• 必要な全長と到達距離
• クランプヘッドの仕様
• 適合する付属品
• シリアル識別
• ラベルの言語
• 保護スリーブまたは輸出用梱包
• 技術文書および試験書類
• 一括供給スケジュール

JINPOWERからショットガンスティックを調達する理由

電気安全と電力会社向け工具に特化

JINPOWERは、電力会社、変電所、産業用電気設備向けの電気安全工具を供給しているため、より幅広い電気安全機器の体系の中でショットガンスティックを選定できます。

接地機器とホットスティックを一つの製品体系で供給

JINPOWERはホットスティックと接地機器の両方を供給しているため、工具とクランプを完全に別々に調達するのではなく、対応する接地用途と操作棒を合わせて検討できます。

用途に基づく仕様設定

操作棒の長さだけで選ぶのではなく、クランプ、作業内容、機器の形状、必要な到達距離をお知らせいただくことで、仕様をより正確に確認できます。

プロジェクト調達向けの書類サポート

プロジェクト承認時の不一致を減らすため、注文確定前に技術文書、ラベル、受入要件について相談できます。

ショットガンスティックのRFQに記載する事項

有効なショットガンスティックのRFQでは、単に「高電圧用ポール」を求めるのではなく、実際の作業内容を記載してください。

ショットガンスティックに関するよくある質問

ショットガンスティックの別名は何ですか？

ショットガンスティックは一般にクランプスティックとも呼ばれます。電力業界では、同様の確実な把持機能を持つ工具をGrip-All型クランプスティックと呼ぶこともあります。

ショットガンスティックは主に何に使用しますか？

主に、適合する接地クランプ、ジャンパー、コネクター、その他の電気金具を、一定の作業距離から把持、位置決め、取り付け、回収するために使用します。

ショットガンスティックは標準ホットスティックと同じですか？

いいえ。ショットガンスティックは確実な把持機構を備えたホットスティックの一種です。標準ホットスティックは、押す、引く、開閉操作、一般的な工具操作にフックや汎用アタッチメントを使用する場合があります。

ショットガンスティックを接地用スティックとして使用できますか？

選定したショットガンヘッドが接地クランプに適合し、作業方法で使用が認められている場合は使用できます。ただし、すべての接地用スティックがショットガン型の把持機構を備えているわけではありません。

手持ちの接地クランプがショットガンスティックに適合するか、どうすれば分かりますか？

クランプの操作用アイ、把持部の形状、必要なトルク、ヘッドの接続部を確認してください。調達時の適合確認のため、クランプのモデル、寸法、図面、または写真をご提供ください。

ショットガンスティックの長さはどのように選べばよいですか？

作業者の位置、必要な接近距離、機器の高さ、必要な到達距離、実際の絶縁操作棒部分に基づいて選定してください。システム電圧だけで工具を選ばないでください。

金属製のショットガンヘッドは絶縁距離に含まれますか？

絶縁部はFRP製操作棒です。把持ヘッドやアクチュエーターに含まれる導電性の機械部品を、絶縁作業距離の一部として自動的に算入してはいけません。

ASTM F711はショットガンスティック全体を対象としていますか？

ASTM F711は、活線工具に使用されるFRP絶縁棒と発泡充填チューブを対象としています。継手やアタッチメントはこのFRP棒／チューブの仕様の適用範囲外であるため、工具全体について機械的構成も確認する必要があります。

ショットガンスティックはどのように点検すればよいですか？

FRP操作棒の汚染や損傷を点検し、クランプヘッドと締結部を確認し、スライド機構が滑らかに動作することを確かめ、該当する場合は伸縮ロックも点検してください。適用規格、雇用者の手順、メーカーの取扱説明書に従ってください。

JINPOWERはショットガンスティックの長さをカスタマイズできますか？

用途、構造、クランプ接続部、数量、プロジェクト仕様に応じた長さや仕様のカスタマイズについて相談できます。

ショットガンスティックの詳細を問い合わせる

仮設接地、送配電設備の保守、変電所作業、電気金具の取り扱い向けにショットガンスティックまたはクランプスティックをお探しの場合は、用途要件をJINPOWERまでお知らせください。

仕様の確認を円滑に進めるため、操作するクランプまたは金具、システム電圧、必要な到達距離、固定式または伸縮式の希望、適用規格、数量、必要書類をご提示ください。

クランプとの適合性が不明な場合は、製品モデル、技術図面、または鮮明な写真をお送りいただくと、見積もり前に必要なヘッド接続部を確認できます。
