Pour un approvisionnement professionnel, les critères les plus importants ne se limitent pas à la longueur totale et au prix. Les acheteurs doivent également vérifier la compatibilité avec les pinces, la portée requise, la longueur de la perche isolante, le mécanisme de manœuvre, la structure de l’outil, les exigences d’essai applicables et la documentation associée.

Caractéristiques principales

• Conception de perche à pince de type shotgun pour une prise sûre des équipements
• Perche isolante en FRP époxy pour les opérations électriques
• Mécanisme de manœuvre coulissant permettant une ouverture et une fermeture contrôlées de la pince
• Convient aux pinces de mise à la terre, cavaliers, connecteurs et petits équipements compatibles
• Configurations fixes et télescopiques disponibles selon le modèle
• Prise en charge des longueurs et configurations de projet personnalisées
• Convient aux travaux de maintenance des réseaux électriques, des postes électriques, des réseaux de transport et de distribution

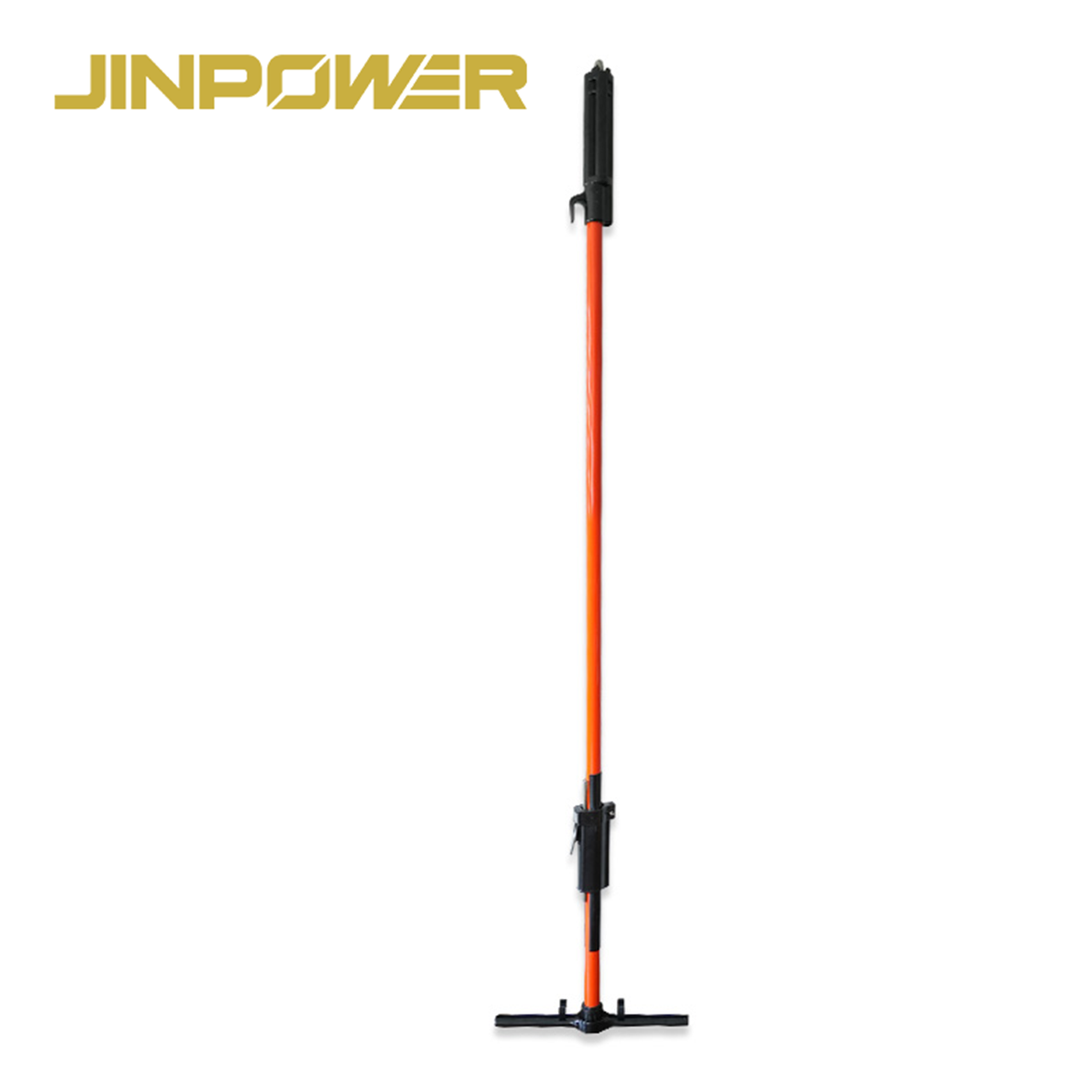

Qu’est-ce qu’une perche à pince de type shotgun ?

Une perche à pince de type shotgun est un outil de manœuvre isolant doté d’une tête de préhension commandée à distance. Dans le secteur des réseaux électriques, elle est également appelée clampstick ou perche à pince de type Grip-All.

Son principal avantage est de permettre un contrôle sûr des équipements compatibles. Au lieu de s’appuyer uniquement sur un crochet ouvert ou un accessoire universel, le mécanisme de la pince peut saisir un œillet de manœuvre, une vis de serrage ou un raccord compatible et le maintenir pendant que l’opérateur le positionne.

Les applications courantes comprennent :

• La pose et le retrait de pinces de mise à la terre compatibles
• La manipulation de cavaliers et de connecteurs
• Le positionnement de pinces à gorge parallèle et d’autres équipements de ligne
• La manipulation à distance de petits composants
• Les travaux de maintenance des réseaux électriques et des postes électriques

Les tâches autorisées dépendent de la configuration de l’outil choisie, de l’accessoire compatible, de la procédure de travail et du programme de sécurité électrique.

Comment fonctionne une perche à pince de type shotgun ?

Une perche à pince de type shotgun associe un système de préhension mécanique à une perche de manœuvre isolante. La compréhension de ces éléments aide les acheteurs à évaluer la compatibilité de l’outil avec leurs pinces et procédures de terrain existantes.

Tête de pince ou de préhension

La tête de pince est conçue pour s’engager sur des équipements compatibles, tels que les vis à œil des pinces de mise à la terre, les connecteurs ou les raccords de manœuvre.

Par rapport à un crochet ouvert, un mécanisme de préhension positive assure un maintien plus contrôlé lorsque l’opérateur positionne ou récupère des équipements de petite taille.

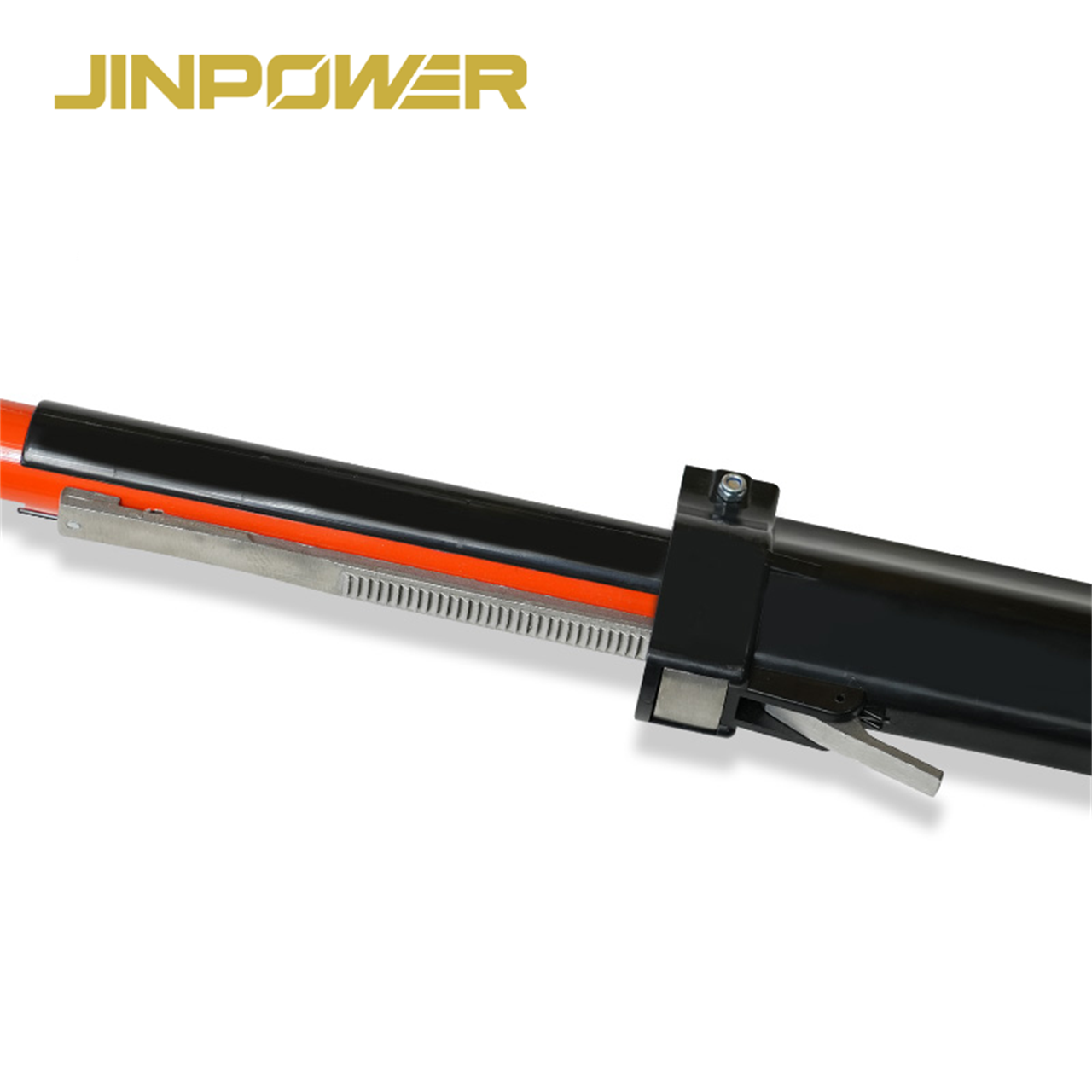

Mécanisme de manœuvre coulissant

Le mécanisme de manœuvre utilise une commande coulissante permettant d’ouvrir et de fermer la tête de préhension depuis l’extrémité de l’outil située du côté de l’opérateur.

Cette configuration permet à l’opérateur de commander la pince sans approcher la main de l’équipement manipulé.

Perche isolante en FRP

La perche en FRP époxy constitue la principale section isolante de la perche à pince de type shotgun.

La perche doit offrir à la fois des performances d’isolation électrique et une rigidité mécanique suffisante pour manipuler les équipements avec précision à distance.

Système de verrouillage et de déverrouillage

Un mécanisme fiable de verrouillage et de déverrouillage est important, car l’outil doit maintenir fermement les équipements compatibles pendant leur positionnement.

Lors de l’approvisionnement et de l’inspection, les acheteurs doivent vérifier que le mécanisme fonctionne sans à-coups, s’engage correctement et ne présente pas de jeu anormal.

Quelle partie d’une perche à pince de type shotgun assure la distance d’isolement ?

Il ne faut pas confondre la section isolante effective et la longueur totale de l’outil.

La perche en FRP constitue la section isolante. Selon la conception, la tête de préhension, le crochet, l’actionneur et d’autres composants mécaniques peuvent comporter des pièces métalliques conductrices.

Lors de la définition de la longueur de l’outil, les acheteurs doivent donc distinguer la longueur totale, la longueur de la perche isolante et la portée nécessaire pour effectuer la tâche.

Perche à pince de type shotgun ou perche isolante standard

Ces deux produits appartiennent à la famille plus large des perches isolantes, mais répondent à des besoins opérationnels différents.

Pour les manœuvres générales et l’utilisation de plusieurs accessoires, les acheteurs peuvent également consulter la perche isolante télescopique triangulaire.

Perche à pince de type shotgun et perche de mise à la terre : est-ce la même chose ?

Pas exactement.

Le termeperche de mise à la terre désigne généralement une perche de manœuvre isolante utilisée pour installer ou retirer des équipements de mise à la terre.

Le termeperche à pince de type shotgun ou clampstick désigne un mécanisme de préhension spécifique servant à manœuvrer des pinces et équipements compatibles.

Pour les projets de mise à la terre temporaire, la perche à pince de type shotgun n’est que l’outil de manœuvre. Le système complet de mise à la terre comprend également les câbles, les pinces et les raccords nécessaires.

Consultez leséquipements de mise à la terre JINPOWER pour découvrir les produits associés de mise à la terre temporaire.

Principales applications des perches à pince de type shotgun

Pose et retrait de pinces de mise à la terre

L’une des applications les plus courantes d’une perche à pince de type shotgun consiste à positionner et à retirer à distance des pinces de mise à la terre temporaire compatibles.

Le mécanisme de préhension aide à maintenir la pince pendant que l’opérateur la positionne conformément à la méthode de mise à la terre approuvée.

Pour des ensembles complets de mise à la terre, les acheteurs peuvent consulter lekit portable de mise à la terre et de mise en court-circuit.

Manipulation de cavaliers et de connecteurs

La perche à pince peut servir à saisir et à repositionner des cavaliers, connecteurs et raccords compatibles lorsqu’un contrôle sûr des équipements à distance est nécessaire.

Travaux sur les réseaux aériens de distribution

Les équipes de distribution peuvent utiliser des perches à pince de type shotgun pour installer, retirer ou repositionner des équipements de ligne compatibles, tout en respectant la méthode de travail et les distances d’approche requises pour la tâche.

Maintenance des postes électriques

Les perches à pince de type shotgun peuvent faciliter les opérations de manipulation d’équipements dans les postes électriques lorsque l’accès direct à la main n’est pas approprié et qu’une portée contrôlée est nécessaire.

Maintenance des lignes de transport et des réseaux électriques

Les configurations plus longues ou télescopiques peuvent convenir aux tâches nécessitant une portée supplémentaire. Le choix final de l’outil doit tenir compte de la position de travail, de la géométrie de l’équipement, de la distance d’isolement requise et de la précision de manipulation.

Spécifications techniques

Les perches à pince de type shotgun JINPOWER peuvent être configurées selon les exigences des différents réseaux électriques et projets. Les dimensions exactes, les exigences d’essai et les accessoires doivent être confirmés pour le modèle choisi.

Si votre projet exige un essai diélectrique, une norme, un diamètre de perche, une longueur totale, une longueur utile, une interface de tête ou un accessoire particulier, indiquez-le dans la demande de devis au lieu de vous fier à une description générique du modèle.

Perche à pince de type shotgun fixe ou télescopique

La structure doit être choisie en fonction de la portée, du transport et de la régularité des conditions de travail sur le terrain.

La disponibilité doit être confirmée lors du devis, car toutes les configurations de tête et de longueur ne sont pas proposées dans chaque format de structure.

Comment choisir la bonne perche à pince de type shotgun

1. Commencer par définir la tâche

Déterminez d’abord ce que l’opérateur doit manipuler :

• Pince de mise à la terre
• Cavalier
• Connecteur
• Pince à gorge parallèle
• Autre équipement de ligne compatible

La tâche permet de déterminer l’interface de la tête et le niveau de contrôle requis avec plus de précision que la seule tension.

2. Vérifier la compatibilité de la pince

Il ne faut pas supposer qu’une perche à pince de type shotgun convient à toutes les pinces de mise à la terre.

Les points importants comprennent :

• L’œillet de manœuvre ou l’interface de la pince
• La géométrie du point de préhension
• L’ouverture et le maintien nécessaires
• Le couple requis
• La méthode de manœuvre

Pour vérifier la compatibilité avec un projet, les acheteurs peuvent joindre à leur demande le modèle de la pince, un dessin ou une photo nette du produit.

3. Définir la portée requise

Ne choisissez pas la longueur uniquement en fonction de la tension du réseau.

La portée requise dépend :

• De la position de l’opérateur
• De la hauteur de l’équipement
• De la géométrie de la structure
• De la distance d’approche requise
• De la section réelle de la perche isolante
• De la précision nécessaire pour la tâche

4. Choisir une structure fixe ou télescopique

Un outil fixe convient lorsque la distance de travail est prévisible. Une conception télescopique facilite le transport et permet d’ajuster la portée lorsque la position des équipements varie.

5. Examiner la tête et le mécanisme de manœuvre

Vérifiez si la tête de préhension peut maintenir fermement les équipements prévus et si le mécanisme coulissant assure un engagement régulier et sûr.

6. Confirmer les normes et exigences d’essai applicables

Les entreprises de services publics et les projets EPC peuvent spécifier des exigences particulières pour les outils de travail sous tension en FRP, des essais diélectriques, des documents d’acceptation ou des normes internes.

7. Confirmer la documentation avant la production

Indiquez les documents requis dans le cahier des charges d’achat, notamment toute fiche technique, tout rapport d’essai, marquage, identifiant de série ou document d’inspection nécessaire.

La compatibilité de la pince est essentielle

La compatibilité de la pince est l’un des critères d’achat les plus importants pour une perche à pince de type shotgun.

Une longueur de perche adaptée ne compense pas une incompatibilité d’interface de tête. La perche à pince doit pouvoir s’engager fermement sur l’équipement réel et le libérer conformément à la méthode de manœuvre approuvée.

ASTM F711 et exigences applicables aux outils de travail sous tension

ASTM F711 est une référence importante pour les tiges en plastique renforcé de fibres de verre et les tubes remplis de mousse destinés aux outils de travail sous tension.

Il est important de noter qu’ASTM F711 porte sur la tige ou le tube isolant en FRP. La norme ne spécifie pas à elle seule tous les raccords et accessoires qui composent une perche à pince de type shotgun complète.

Les acheteurs doivent donc examiner l’outil complet à deux niveaux :

• Les performances électriques et mécaniques de la section isolante en FRP
• La compatibilité mécanique et le fonctionnement de la tête de pince, de l’actionneur, des raccords et des accessoires

Ne considérez pas qu’une référence à ASTM F711 pour la perche en FRP certifie automatiquement tous les accessoires mécaniques de l’outil complet.

Référence de l’OSHA des États-Unis concernant les outils de travail sous tension

Pour les acheteurs soumis aux exigences de l’OSHA des États-Unis, la norme 29 CFR 1910.269 comprend des dispositions spécifiques aux outils de travail sous tension.

Pour les tiges, tubes et perches en FRP, l’exigence de conception de l’OSHA prévoit un essai de tenue minimale de 100,000 volts par pied de longueur pendant 5 minutes, ou une méthode équivalente autorisée par la réglementation.

L’OSHA exige également que les outils de travail sous tension soient essuyés et inspectés visuellement chaque jour avant utilisation. Si une contamination ou un dommage risque de nuire aux propriétés isolantes ou à l’intégrité mécanique, l’outil doit être retiré du service pour subir les examens et essais requis avant sa remise en service.

Ces exigences de l’OSHA sont des références réglementaires pour les lieux de travail concernés aux États-Unis. Elles ne doivent pas être présentées comme une « certification OSHA » du produit.

Essais et réception par l’acheteur

Une perche à pince de type shotgun ne doit pas être acceptée au seul motif que la perche paraît propre et que la tête de pince s’ouvre correctement.

Un approvisionnement professionnel doit prendre en compte à la fois les performances d’isolation et le fonctionnement mécanique.

Inspection d’une perche à pince de type shotgun avant utilisation

L’inspection doit porter à la fois sur l’état de l’isolation électrique et sur le fonctionnement mécanique.

Inspecter la perche en FRP

Vérifiez l’absence de :

• Fissures
• Rayures profondes
• Usure de surface
• Contamination
• Humidité
• Finition endommagée
• Autres problèmes susceptibles d’affecter l’intégrité isolante

Inspecter la tête de pince

Vérifiez l’état des mâchoires, de la tête et des raccords associés, notamment l’absence de :

• Usure
• Corrosion
• Déformation
• Fissures
• Fixations desserrées
• Dommages empêchant l’engagement de la pince

Vérifier le mécanisme coulissant

Le mécanisme doit fonctionner sans à-coups et assurer un engagement sûr, sans libération inattendue ni jeu excessif.

Vérifier les dispositifs de verrouillage télescopiques, le cas échéant

Pour les modèles télescopiques, inspectez les surfaces des sections et les points de verrouillage avant de déployer l’outil pour son utilisation.

Vérifier les étiquettes et l’état des essais

Les marquages requis, l’identification de série et les registres d’inspection ou d’essai doivent rester lisibles et traçables conformément au programme de sécurité de l’utilisateur's.

Nettoyage, stockage et examens périodiques

Les outils de travail sous tension en FRP doivent être conservés propres et secs, et protégés des dommages pendant leur transport et leur stockage.

Les bonnes pratiques de gestion comprennent :

• Maintenir la surface en FRP propre et sèche
• Éviter tout contact inutile avec la saleté, l’huile et les produits chimiques agressifs
• Protéger la perche des rayures profondes et des chocs
• Stocker l’outil de manière à éviter que les longues perches ne se plient ou ne subissent des dommages mécaniques
• Protéger la tête de préhension contre toute déformation
• Tenir à jour les registres d’inspection et d’essai lorsque cela est requis

Pour les travaux régis par l’OSHA aux États-Unis, les outils de travail sous tension utilisés pour assurer la protection principale des employés doivent être retirés du service tous les deux ans afin de suivre la procédure d’examen, de nettoyage, de réparation et d’essai spécifiée dans l’OSHA 1910.269, et plus tôt en cas de défaut ou de contamination.

Les autres marchés doivent respecter les règles applicables des entreprises de services publics, les réglementations locales, les instructions du fabricant et le programme de maintenance de l’employeur, plutôt que d’appliquer un intervalle unique dans le monde entier.

Quand faut-il retirer une perche à pince de type shotgun du service ?

L’outil ne doit pas rester en service si ses propriétés isolantes ou son intégrité mécanique sont incertaines.

Les situations nécessitant généralement son retrait du service comprennent :

• FRP fissuré ou présentant des rayures profondes
• Contamination impossible à éliminer correctement
• Finition de la perche endommagée ou fortement usée
• Humidité ou état susceptible d’affecter l’isolation
• Tête de pince déformée ou endommagée
• Mécanisme de verrouillage ou de déverrouillage peu fiable
• Composants mécaniques desserrés
• Système de verrouillage télescopique endommagé
• Échec d’une inspection électrique ou mécanique requise

La perche à pince de type shotgun dans un système de mise à la terre et de sécurité électrique

Une perche à pince de type shotgun est un outil de manœuvre. Elle ne remplace pas la vérification de l’absence de tension, les câbles de mise à la terre, les pinces de mise à la terre ni les autres équipements de sécurité requis par la méthode de travail.

Pour planifier des projets plus larges, les catégories de produits JINPOWER associées comprennent :

• Perches isolantes et outils de manœuvre isolants
• Équipements de mise à la terre
• Détecteurs de tension
• Kits portables de mise à la terre et de mise en court-circuit

Les entreprises de services publics et les contractants EPC peuvent ainsi se procurer des outils complémentaires pour la vérification de tension, les manœuvres isolées et la mise à la terre temporaire, plutôt que d’acheter la perche à pince comme un article isolé.

Vérifications effectuées par JINPOWER avant expédition

Pour les commandes de projets et de distributeurs, la vérification avant expédition doit confirmer que l’outil fourni correspond à la configuration approuvée.

Les points d’inspection peuvent inclure :

• Configuration de la perche à pince de type shotgun
• État de la perche en FRP
• Longueur et structure spécifiées
• Configuration de la tête de pince
• Fonctionnement du mécanisme coulissant
• Verrous télescopiques, le cas échéant
• Compatibilité des accessoires
• Marquage et étiquetage du produit
• Emballage
• Conformité de la documentation technique

Si le cahier des charges d’achat prévoit une exigence particulière de réception par essai diélectrique ou une inspection par un tiers, celle-ci doit être convenue avant la production.

Configuration OEM et projets

JINPOWER accompagne les entreprises de services publics, les distributeurs de matériel électrique, les entrepreneurs et les acheteurs EPC avec des configurations de perches à pince de type shotgun adaptées aux projets.

Selon la conception choisie, les échanges concernant le projet peuvent porter sur :

• Structure fixe ou télescopique
• Longueur totale et portée requises
• Configuration de la tête de pince
• Accessoires compatibles
• Identification de série
• Langue des étiquettes
• Housse de protection ou emballage d’exportation
• Documentation technique et d’essai
• Calendrier d’approvisionnement en grande quantité

Pourquoi s’approvisionner en perches à pince de type shotgun auprès de JINPOWER ?

Spécialiste des outils de sécurité électrique et des réseaux électriques

JINPOWER fournit des outils de sécurité électrique pour les entreprises de services publics, les postes électriques et les applications électriques industrielles. La perche à pince de type shotgun peut ainsi être sélectionnée au sein d’un système plus large d’équipements de sécurité électrique.

Équipements de mise à la terre et perches isolantes au sein d’une même gamme

JINPOWER fournissant à la fois des perches isolantes et des équipements de mise à la terre, les projets peuvent porter sur la perche de manœuvre et ses applications de mise à la terre compatibles, au lieu de traiter l’outil et la pince comme des achats entièrement distincts.

Configuration basée sur l’application

Au lieu de choisir uniquement en fonction de la longueur de la perche, les acheteurs peuvent préciser la pince, la tâche, la géométrie de l’équipement et la portée requise afin que la configuration soit évaluée avec davantage de précision.

Assistance documentaire pour l’approvisionnement de projets

Les exigences relatives à la documentation technique, à l’étiquetage et à la réception peuvent être discutées avant la confirmation de la commande afin de réduire les risques d’incompatibilité lors de l’approbation du projet.

Informations à inclure dans votre demande de devis pour une perche à pince de type shotgun

Une demande de devis utile pour une perche à pince de type shotgun doit décrire la tâche réelle de manœuvre et ne pas se limiter à demander une « perche haute tension ».

Foire aux questions sur les perches à pince de type shotgun

Quel est l’autre nom d’une perche à pince de type shotgun ?

Une perche à pince de type shotgun est couramment appelée clampstick. Dans le secteur des réseaux électriques, les outils similaires à préhension positive peuvent également être désignés comme des perches à pince de type Grip-All.

À quoi sert principalement une perche à pince de type shotgun ?

Elle sert principalement à saisir, positionner, installer ou récupérer des pinces de mise à la terre, des cavaliers, des connecteurs et d’autres équipements électriques compatibles, à une distance de travail contrôlée.

Une perche à pince de type shotgun est-elle identique à une perche isolante standard ?

Non. Une perche à pince de type shotgun est un type de perche isolante doté d’un mécanisme de préhension positive. Une perche isolante standard peut utiliser un crochet ou un accessoire universel pour pousser, tirer, effectuer des manœuvres ou utiliser des outils de manière générale.

Une perche à pince de type shotgun peut-elle servir de perche de mise à la terre ?

Oui, si la tête de pince choisie est compatible avec la pince de mise à la terre et que la méthode de travail l’autorise. Cependant, toutes les perches de mise à la terre ne sont pas dotées d’un mécanisme de préhension de type shotgun.

Comment savoir si ma pince de mise à la terre est compatible avec la perche à pince de type shotgun ?

Vérifiez l’œillet de manœuvre de la pince, la géométrie de préhension, le couple requis et l’interface de la tête. Pour vérifier la compatibilité dans le cadre d’un approvisionnement, fournissez le modèle de la pince, ses dimensions, un dessin ou une photo.

Comment choisir la longueur d’une perche à pince de type shotgun ?

Choisissez la longueur en fonction de la position de l’opérateur, de la distance d’approche requise, de la hauteur de l’équipement, de la portée nécessaire et de la section réelle de la perche isolante. Ne choisissez pas l’outil uniquement en fonction de la tension du réseau.

La tête métallique de la perche à pince de type shotgun compte-t-elle dans la distance d’isolement ?

La perche en FRP constitue la section isolante. Les composants mécaniques conducteurs de la tête de préhension ou de l’actionneur ne doivent pas être automatiquement comptés dans la distance de travail isolante.

ASTM F711 couvre-t-elle l’ensemble de la perche à pince de type shotgun ?

ASTM F711 porte spécifiquement sur les tiges isolantes en FRP et les tubes remplis de mousse utilisés dans les outils de travail sous tension. Les raccords et accessoires ne relèvent pas du champ d’application de cette spécification relative aux tiges et tubes en FRP. La configuration mécanique de l’outil complet doit donc également être examinée.

Comment inspecter une perche à pince de type shotgun ?

Vérifiez l’absence de contamination et de dommages sur la perche en FRP, contrôlez la tête de pince et les fixations, vérifiez le bon fonctionnement du mécanisme coulissant et inspectez les verrous télescopiques, le cas échéant. Respectez la norme applicable, la procédure de l’employeur et les instructions du fabricant.

JINPOWER peut-il personnaliser la longueur d’une perche à pince de type shotgun ?

Les exigences de longueur et de configuration personnalisées peuvent être étudiées en fonction de l’application, de la structure, de l’interface de la pince, de la quantité et du cahier des charges du projet.

Demander des informations sur les perches à pince de type shotgun

Si vous recherchez des perches à pince de type shotgun ou des clampsticks pour la mise à la terre temporaire, la maintenance des lignes de transport et de distribution, les travaux en poste électrique ou la manipulation d’équipements électriques, transmettez à JINPOWER les exigences de votre application.

Pour accélérer l’examen de la configuration, veuillez préciser la pince ou l’équipement à manœuvrer, la tension du réseau, la portée requise, votre préférence pour une structure fixe ou télescopique, la norme applicable, la quantité et la documentation requise.

Si la compatibilité de la pince n’est pas certaine, indiquez son modèle, joignez un dessin technique ou une photo nette afin que nous puissions examiner l’interface de tête requise avant l’établissement du devis.
