Za profesionalnu nabavku, najvažnija pitanja nisu samo ukupna dužina i cena. Kupci takođe treba da potvrde kompatibilnost steznih glava, potrebni domet, dužinu izolacione šipke, mehanizam za rad, strukturu alata, primenljive zahteve za ispitivanje i prateću dokumentaciju.

Glavne karakteristike proizvoda

• Dizajn "shotgun stick" / "clampstick" alata za pouzdano (pozitivno) hvatanje okova
• Epoksidna FRP izolaciona šipka za primene u električnim operativnim radovima
• Klizni mehanizam za rad radi kontrolisanog otvaranja i zatvaranja steznih glava
• Pogodno za kompatibilne stezaljke za uzemljenje, mostnike, konektore i male okove
• Fiksne i teleskopske konfiguracije dostupne u zavisnosti od modela
• Podrška za prilagođenu dužinu i konfiguraciju projekta
• Pogodno za elektroprivredu, trafostanice, održavanje prenosne i distributivne mreže

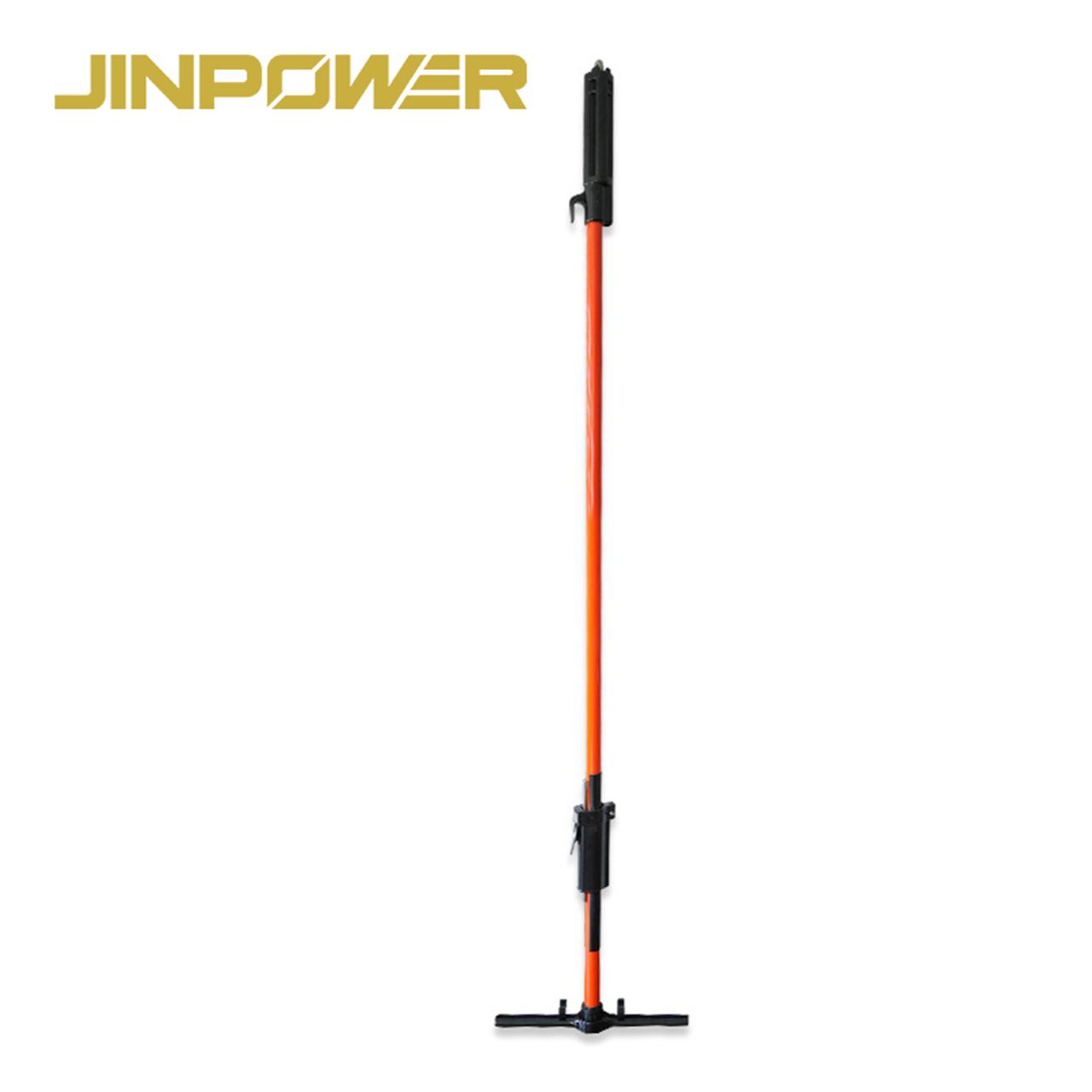

Šta je Shotgun Stick?

Shotgun stick je izolovani radni alat sa daljinski kontrolisanom steznom glavom. U industriji elektroprivrede se često naziva i clampstick ili Grip-All tip clampstick.

Njegova glavna prednost je pozitivna kontrola kompatibilnih okova. Umesto da se oslanja samo na otvorenu kuku ili univerzalni nastavak, mehanizam stezne glave može da uhvati radnu kariku, vijak stezaljke ili kompativan okov i drži ga dok operator postavlja okov.

Tipične primene uključuju:

• Ugradnja i uklanjanje kompatibilnih stezaljki za uzemljenje
• Rukovanje mostnicima i konektorima
• Pozicioniranje stezaljki sa paralelnim žlebovima i drugih mrežnih okova
• Rukovanje malim komponentama na daljinu
• Zadaci održavanja u elektroprivredi i trafostanicama

Tačan dozvoljeni zadatak zavisi od odabrane konfiguracije alata, kompatibilnog nastavka, procedure na radnom mestu i programa bezbednosti na radu sa električnom energijom.

Kako radi Shotgun Clampstick?

Shotgun stick kombinuje mehanički sistem za hvatanje sa izolacionom radnom šipkom. Razumevanje ovih delova pomaže kupcima da procene da li će alat raditi sa njihovim postojećim stezaljkama i terenskim procedurama.

Stezna glava ili glava za hvatanje

Stezna glava je dizajnirana da spregne kompatibilne okove kao što su karikasti vijci stezaljki za uzemljenje, konektori ili radni okovi.

U poređenju sa otvorenom kukom, mehanizam za pozitivno (pouzdano) hvatanje daje operatoru veću kontrolu pri pozicioniranju ili preuzimanju manjih okova.

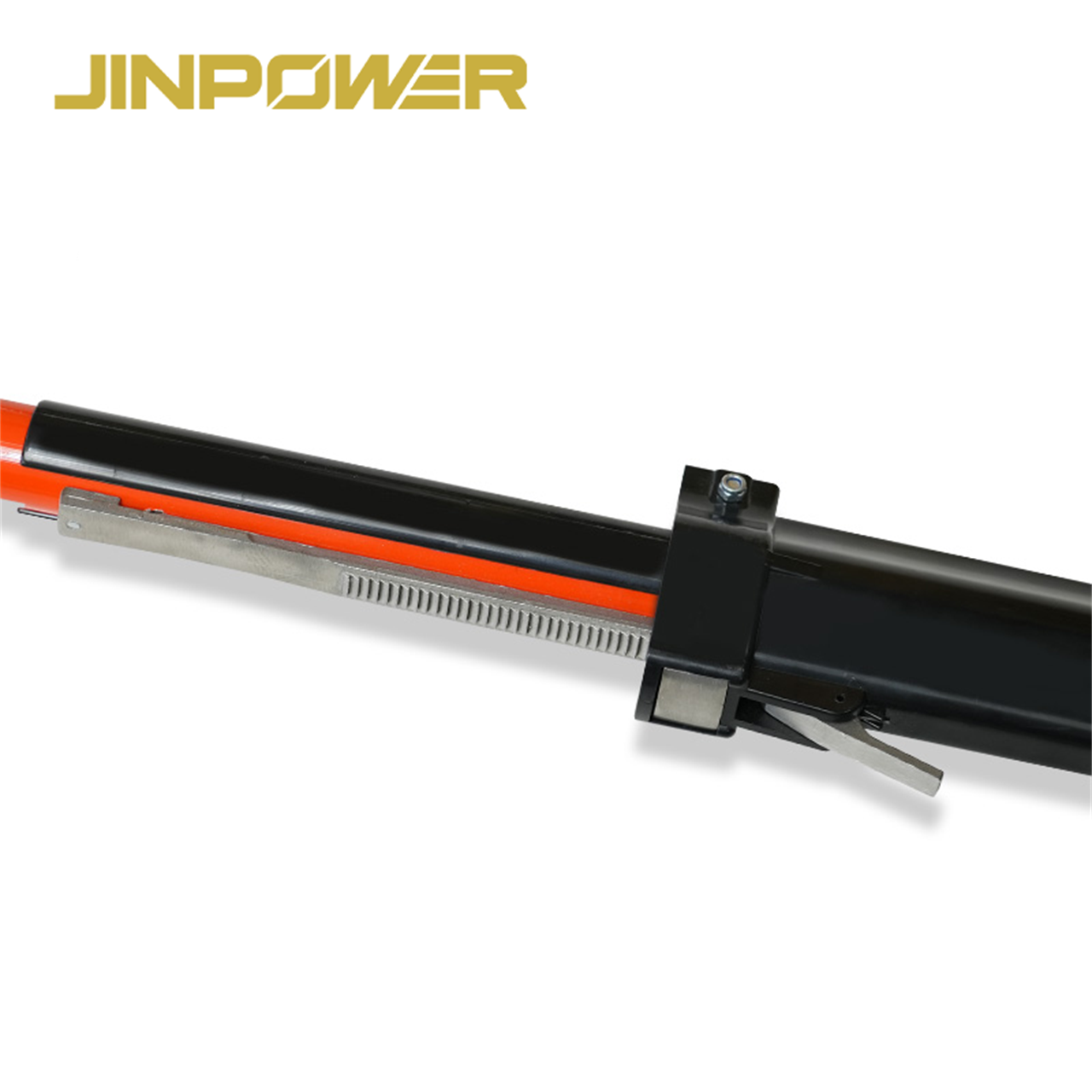

Klizni radni mehanizam

Mehanizam koristi klizni upravljački sistem za otvaranje i zatvaranje stezne glave sa operatorskog kraja alata.

Ovakav raspored omogućava operatoru da kontroliše stezaljku bez stavljanja ruke blizu okova kojim se rukuje.

FRP izolaciona šipka

Epoksidna FRP šipka čini primarnu izolacionu sekciju shotgun stick alata.

Šipka mora da obezbedi i performanse električne izolacije i dovoljnu mehaničku krutost za kontrolisano rukovanje okovima na dometu.

Sistem zaključavanja i oslobađanja

Pouzdan mehanizam za zaključavanje i oslobađanje je važan jer alat mora da čvrsto drži kompatibilne okove tokom pozicioniranja.

Tokom nabavke i inspekcije, kupci treba da provere da li postoji glatko kretanje, pouzdano sprezanje i nepravilna labavost u mehanizmu.

Koji deo Shotgun Stick-a obezbeđuje izolaciono rastojanje?

Efektivna izolaciona sekcija se ne sme mešati sa ukupnom dužinom alata.

FRP šipka obezbeđuje izolacionu sekciju. Stezna glava, kuka, aktuator i druge mehaničke komponente mogu sadržati provodne metalne delove u zavisnosti od dizajna.

Stoga, pri navođenju dužine alata, kupci treba da razlikuju ukupnu dužinu, dužinu izolacione šipke i radni domet potreban za konkretni zadatak.

Shotgun Stick u odnosu na standardnu Hot Stick šipku

Oba proizvoda pripadaju široj porodici hot-stick alata, ali rešavaju različite operativne probleme.

Za opšte prekidanje i radove sa više nastavaka, kupci takođe mogu pregledati trouglastu teleskopsku Hot Stick šipku.

Shotgun Stick u odnosu na Grounding Stick: Da li su oni isti?

Ne baš.

Termin grounding stick obično opisuje primenu izolovane radne šipke koja se koristi za ugradnju ili uklanjanje opreme za uzemljenje.

Termin shotgun stick ili clampstick opisuje specifičan mehanizam za hvatanje koji se koristi za kontrolu kompatibilnih stezaljki i okova.

Za projekte privremenog uzemljenja, shotgun stick je samo radni alat. Kompletni sistem za uzemljenje takođe uključuje potrebne kablove za uzemljenje, stezaljke i okove za povezivanje.

Pogledajte JINPOWERopremu za uzemljenjeza povezane proizvode za privremeno uzemljenje.

Glavne primene Shotgun Stick alata

Ugradnja i uklanjanje stezaljki za uzemljenje

Jedna od najčešćih primena shotgun stick alata je daljinsko pozicioniranje i uklanjanje kompatibilnih privremenih stezaljki za uzemljenje.

Mehanizam za hvatanje pomaže u zadržavanju stezaljke dok je operator pozicionira u skladu sa odobrenom metodom uzemljenja.

Za kompletne sklopove za uzemljenje, kupci mogu pregledati prenosni set za uzemljenje i kratak spoj.

Rukovanje mostnicima i konektorima

Clampstick se može koristiti za hvatanje i repozicioniranje kompatibilnih mostnika, konektora i okova gde je potrebna pouzdana kontrola okova na daljinu.

Radovi na nadzemnoj distributivnoj mreži

Ekipe za distributivnu mrežu mogu koristiti shotgun stick alate prilikom ugradnje, uklanjanja ili repozicioniranja kompatibilnih mrežnih okova, dok održavaju radnu metodu i granice prilaza zahtevane za zadatak.

Održavanje trafostanica

Shotgun stick alati mogu podržati zadatke rukovanja okovima oko trafostanica gde direktan pristup rukom nije odgovarajući i gde je potreban kontrolisani domet.

Održavanje prenosne mreže i elektroprivrede

Duže ili teleskopske konfiguracije mogu podržati zadatke gde je potreban dodatni domet. Konačan izbor alata treba da se zasniva na radnom položaju, geometriji opreme, zahtevanom izolacionom rastojanju i preciznosti rukovanja.

Tehničke specifikacije

JINPOWER shotgun stick alati se mogu konfigurisati prema različitim zahtevima elektroprivrede i projekata. Tačne dimenzije, zahtevi za ispitivanje i pribor treba da se potvrde za odabrani model.

Ako vaš projekat zahteva specifično dielektrično ispitivanje, standard, prečnik šipke, ukupnu dužinu, radnu dužinu, interfejs glave ili pribor, navedite to u zahtevu za ponudu (RFQ) umesto da se oslanjate na generički opis modela.

Fiksni u odnosu na teleskopski Shotgun Stick

Strukturu treba odabrati u skladu sa dometom, transportom i terenskom konzistentnošću.

Dostupnost treba potvrditi pri ponudi jer se ne isporučuje svaka konfiguracija glave i dužine u svakom strukturnom formatu.

Kako odabrati odgovarajući Shotgun Stick

1. Pođite od zadatka

Prvo definišite čime operator treba da rukuje:

• Stezaljka za uzemljenje
• Mostnik
• Konektor
• Stezaljka sa paralelnim žlebovima
• Ostali kompatibilni mrežni okovi

Zadatak preciznije određuje interfejs glave i potrebnu kontrolu nego sam napon.

2. Potvrdite kompatibilnost stezaljke

Ne treba pretpostaviti da shotgun stick odgovara svim stezaljkama za uzemljenje.

Važne tačke uključuju:

• Karikasti vijak stezaljke ili radni interfejs
• Geometrija tačke hvatanja
• Potrebno otvaranje i zadržavanje
• Zahtev za momentom pritezanja
• Metoda rada

Za usklađivanje sa projektom, kupci mogu dostaviti model stezaljke, crtež ili jasnu fotografiju proizvoda zajedno sa upitom.

3. Definišite potreban domet

Ne birajte dužinu isključivo prema naponu sistema.

Potreban domet zavisi od:

• Položaj operatora
• Visina opreme
• Geometrija konstrukcije
• Potrebno rastojanje prilaza
• Stvarna sekcija izolacione šipke
• Preciznost zadatka

4. Odaberite fiksnu ili teleskopsku strukturu

Fiksni alat je pogodan kada je radno rastojanje predvidljivo. Teleskopski dizajn može pojednostaviti transport i obezbediti promenljiv domet tamo gde se položaji opreme razlikuju.

5. Pregledajte glavu i radni mehanizam

Proverite da li stezna glava može čvrsto da drži namenjeni okov i da li klizni mehanizam obezbeđuje glatko i pouzdano sprezanje.

6. Potvrdite primenljive standarde i zahteve za ispitivanje

Elektroprivredna preduzeća i EPC projekti mogu navesti specifične zahteve za FRP alatima za rad pod naponom, dielektrična ispitivanja, dokumente o prihvatanju ili interne standarde.

7. Potvrdite dokumentaciju pre proizvodnje

Navedite zahtevane dokumente u specifikaciji nabavke, uključujući bilo koji tehnički list, izveštaj o ispitivanju, obeležavanje, serijsku identifikaciju ili inspekcijsku dokumentaciju.

Kompatibilnost stezaljke je ključna

Kompatibilnost stezaljke je jedna od najvažnijih tačaka pri kupovini shotgun stick alata.

Odgovarajuća dužina šipke ne rešava neusklađenost interfejsa glave. Clampstick mora biti u mogućnosti da bezbedno uhvati stvarni okov i oslobodi ga u skladu sa odobrenom metodom rada.

ASTM F711 i zahtevi za alatima za rad pod naponom

ASTM F711 je važna referenca za šipke od plastike ojačane staklenim vlaknima i cevi ispunjene penom namenjene za upotrebu u alatima za rad pod naponom.

Ključna razlika u nabavci je da se ASTM F711 odnosi na FRP izolacionu šipku ili cev. Sam po sebi ne navodi sve okove i dodatke koji čine kompletan shotgun stick.

Zbog toga, kupci treba da pregledaju kompletan alat na dva nivoa:

• Električne i mehaničke performanse FRP izolacione sekcije
• Mehanička kompatibilnost i funkcija stezne glave, aktuatora, okova i dodataka

Ne tretirajte referencu na ASTM F711 za FRP šipku kao automatsku sertifikaciju svakog mehaničkog dodatka na kompletnom alatu.

U.S. OSHA referenca za alate za rad pod naponom

Za kupce koji rade prema U.S. OSHA zahtevima, 29 CFR 1910.269 uključuje specifične odredbe za alate za rad pod naponom.

Za FRP šipke, cevi i stupove, OSHA zahtev za dizajn uključuje minimalni test izdržljivosti od 100.000 volti po stopi dužine tokom 5 minuta, ili ekvivalentnu metodu dozvoljenu propisom.

OSHA takođe zahteva da se alati za rad pod naponom svaki dan pre upotrebe obrišu i vizuelno pregledaju radi nedostataka. Ako bi kontaminacija ili oštećenje mogli štetno da utiču na izolaciona svojstva ili mehanički integritet, alat se mora isključiti iz upotrebe radi potrebnog pregleda i ispitivanja pre ponovnog vraćanja u službu.

Ovi OSHA zahtevi su regulatorne reference za primenljiva radna mesta u SAD. Oni se ne smeju predstavljati kao "OSHA sertifikacija" proizvoda.

Ispitivanje i prihvatanje od strane kupca

Shotgun stick se ne sme prihvatiti samo zato što šipka izgleda čisto i da se stezna glava pravilno otvara.

Profesionalna nabavka treba da pregleda i izolacione performanse i mehaničku funkciju.

Inspekcija Shotgun Stick-a pre upotrebe

Inspekcija treba da obuhvati i stanje električne izolacije i mehanički rad.

Pregledajte FRP šipku

Proverite da li postoje:

• Pukotine
• Duboke ogrebotine
• Površinsko habanje
• Kontaminacija
• Vlaga
• Oštećena završna obrada
• Druga stanja koja bi mogla uticati na izolacioni integritet

Pregledajte steznu glavu

Proverite čeljust, glavu i povezane okove za:

• Habanje
• Korozija
• Deformacija
• Pukotine
• Labavi elementi za pričvršćivanje
• Oštećenja koja utiču na sprezanje stezaljke

Proverite klizni mehanizam

Mehanizam treba da radi glatko i obezbedi pouzdano sprezanje bez neočekivanog oslobađanja ili prekomerne labavosti.

Proverite teleskopske brave gde je primenjivo

Za teleskopske modele, pregledajte površine sekcija i tačke zaključavanja pre izvlačenja alata za upotrebu.

Potvrdite oznake i status ispitivanja

Potrebne oznake, serijska identifikacija i zapisi o inspekciji ili ispitivanju treba da ostanu čitljivi i sledljivi u skladu sa bezbednosnim programom korisnika.

Čišćenje, skladištenje i periodični pregled

FRP alati za rad pod naponom treba da se održavaju čistim, suvim i zaštićenim od oštećenja tokom transporta i skladištenja.

Dobre prakse upravljanja uključuju:

• Održavajte FRP površinu čistom i suvom
• Izbegavajte nepotrebni kontakt sa prljavštinom, uljem i hemikalijama koje izazivaju oštećenja
• Zaštitite šipku od dubokih ogrebotina i udara
• Skladištite alat tako da duge šipke nisu savijene ili mehanički oštećene
• Zaštitite steznu glavu od deformacije
• Vodite zapise o inspekcijama i ispitivanjima gde je to potrebno

Za radove regulisane U.S. OSHA standardima, alati za rad pod naponom koji se koriste za primarnu zaštitu zaposlenih moraju se isključiti iz upotrebe svake druge godine radi procesa pregleda, čišćenja, popravke i ispitivanja navedenog u OSHA 1910.269, i ranije kada to zahtevaju nedostaci ili kontaminacija.

Druga tržišta treba da slede svoje primenljive propise za elektroprivredu, lokalne propise, uputstva proizvođača i program održavanja poslodavca, umesto da primenjuju jedan univerzalni interval širom sveta.

Kada Shotgun Stick treba isključiti iz upotrebe?

Alat ne sme ostati u upotrebi kada je njegov izolacioni kvalitet ili mehanički integritet neizvestan.

Tipični uslovi za isključivanje iz upotrebe uključuju:

• Puknuta ili duboko izgrebana FRP
• Kontaminacija koja se ne može pravilno ukloniti
• Oštećena ili jako habana završna obrada šipke
• Vlaga ili stanje koje može uticati na izolaciju
• Deformisana ili oštećena stezna glava
• Nepouzdan mehanizam zaključavanja ili oslobađanja
• Labave mehaničke komponente
• Oštećen teleskopski sistem zaključavanja
• Neuspelih na zahtevanim električnim ili mehaničkim inspekcijama

Shotgun Stick kao deo sistema za uzemljenje i električnu bezbednost

Shotgun stick je radni alat. On ne zamenjuje verifikaciju napona, kablove za uzemljenje, stezaljke za uzemljenje ili drugu bezbednosnu opremu koju zahteva metoda rada.

Za šire planiranje projekta, povezane kategorije JINPOWER proizvoda uključuju:

• Hot Stick i izolovani radni alati
• Oprema za uzemljenje
• Detektori napona
• Prenosni setovi za uzemljenje i kratak spoj

Ovo omogućava elektroprivrednim preduzećima i EPC izvođačima da nabave komplementarne alate za verifikaciju napona, rad sa izolacijom i privremeno uzemljenje, umesto da kupuju clampstick kao izolovanu stavku.

Šta JINPOWER pregleda pre isporuke

Za porudžbine projekata i distributera, pregled pre isporuke treba da potvrdi da isporučeni alat odgovara odobrenoj konfiguraciji.

Tačke inspekcije mogu uključivati:

• Konfiguracija Shotgun Stick-a
• Stanje FRP šipke
• Navedena dužina i struktura
• Konfiguracija stezne glave
• Rad kliznog mehanizma
• Teleskopske brave gde je primenjivo
• Usklađenost pribora
• Označavanje i obeležavanje proizvoda
• Pakovanje
• Usklađenost tehničke dokumentacije

Ako specifikacija nabavke sadrži specifičan zahtev za dielektričnim prihvatanjem ili zahtev za inspekcijom treće strane, to treba dogovoriti pre proizvodnje.

OEM i konfiguracija projekta

JINPOWER podržava elektroprivredna preduzeća, distributere električne opreme, izvođače i EPC kupce sa konfiguracijama shotgun stick alata baziranim na projektima.

U zavisnosti od odabranog dizajna, diskusije o projektu mogu uključivati:

• Fiksna ili teleskopska struktura
• Potrebna ukupna dužina i domet
• Konfiguracija stezne glave
• Kompatibilan pribor
• Serijska identifikacija
• Jezik oznake
• Zaštitna navlaka ili izvozno pakovanje
• Tehnička i ispitna dokumentacija
• Raspored isporuke na veliko

Zašto nabavljati Shotgun Stick alate od JINPOWER-a?

Fokus na električnu bezbednost i alate za elektroprivredu

JINPOWER isporučuje alate za električnu bezbednost za elektroprivredu, trafostanice i industrijske električne primene, omogućavajući da se shotgun stick odabere u okviru šireg sistema opreme za električnu bezbednost.

Oprema za uzemljenje i Hot Stick šipke u jednom sistemu proizvoda

Budući da JINPOWER isporučuje i hot stick šipke i opremu za uzemljenje, diskusije o projektu mogu uključivati radnu šipku zajedno sa kompatibilnim aplikacijama za uzemljenje, umesto da se alat i stezaljka tretiraju kao potpuno odvojene kupovine.

Konfiguracija bazirana na primeni

Umesto odabira samo prema dužini šipke, kupci mogu da navedu stezaljku, zadatak, geometriju opreme i potreban domet kako bi se konfiguracija tačnije pregledala.

Podrška dokumentaciji za nabavku projekta

Tehnička dokumentacija, obeležavanje i zahtevi za prihvatanje mogu se dogovoriti pre potvrde porudžbine kako bi se smanjila neusklađenost tokom odobrenja projekta.

Šta uključiti u vaš RFQ za Shotgun Stick

Koristan RFQ za shotgun stick treba da opiše stvarni radni zadatak, a ne samo da zahteva "visokonaponsku šipku."

Često postavljana pitanja o Shotgun Stick alatima

Koji je drugi naziv za shotgun stick?

Shotgun stick se obično naziva clampstick. U industriji elektroprivrede, slični alati sa pouzdanim hvatanjem takođe se mogu opisati kao Grip-All tip clampstick alati.

Za šta se shotgun stick pretežno koristi?

Uglavnom se koristi za hvatanje, pozicioniranje, ugradnju ili preuzimanje kompatibilnih stezaljki za uzemljenje, mostnika, konektora i drugih električnih okova sa kontrolisane radne udaljenosti.

Da li je shotgun stick isto što i standardna hot stick šipka?

Ne. Shotgun stick je vrsta hot stick šipke sa mehanizmom za pouzdano hvatanje. Standardna hot stick šipka može koristiti kuku ili univerzalni nastavak za guranje, povlačenje, prebacivanje ili opšti rad alatom.

Da li se shotgun stick može koristiti kao grounding stick?

Da, kada je odabrana shotgun glava kompatibilna sa stezaljkom za uzemljenje i kada metoda rada to dozvoljava. Međutim, ne koristi svaka grounding stick šipka mehanizam za hvatanje tipa shotgun.

Kako da znam da li moja stezaljka za uzemljenje odgovara shotgun stick-u?

Proverite radnu kariku stezaljke, geometriju hvatanja, potreban moment pritezanja i interfejs glave. Za usklađivanje nabavke, navedite model stezaljke, dimenzije, crtež ili fotografiju.

Kako treba odabrati dužinu shotgun stick-a?

Odaberite dužinu prema položaju operatora, potrebnom rastojanju prilaza, visini opreme, potrebnom dometu i stvarnoj sekciji izolacione šipke. Ne birajte alat samo na osnovu napona sistema.

Da li se metalna shotgun glava računa kao izolaciono rastojanje?

FRP šipka je izolaciona sekcija. Provodne mehaničke komponente u steznoj glavi ili aktuatoru se ne smeju automatski računati kao deo izolacionog radnog rastojanja.

Da li ASTM F711 pokriva kompletan shotgun stick?

ASTM F711 se specifično odnosi na FRP izolacione šipke i cevi ispunjene penom koje se koriste u alatima za rad pod naponom. Okovi i dodaci su van dometa te specifikacije za FRP šipke/cevi, tako da kompletan alat takođe zahteva pregled mehaničke konfiguracije.

Kako treba izvršiti inspekciju shotgun stick-a?

Pregledajte FRP šipku na kontaminaciju i oštećenja, proverite steznu glavu i pričvršćivače, potvrdite gladak rad kliznog mehanizma i pregledajte teleskopske brave gde je primenjivo. Pratite primenljivi standard, proceduru poslodavca i uputstva proizvođača.

Da li JINPOWER može prilagoditi dužinu shotgun stick-a?

Zahtevi za prilagođenu dužinu i konfiguraciju mogu se dogovoriti u skladu sa primenom, strukturom, interfejsom stezaljke, količinom i specifikacijom projekta.

Zatražite detalje o Shotgun Stick-u

Ako nabavljate shotgun stick ili clampstick alate za privremeno uzemljenje, održavanje prenosne i distributivne mreže, radove u trafostanicama ili rukovanje električnim okovima, pošaljite JINPOWER-u svoje zahteve za primenu.

Za brži pregled konfiguracije, navedite stezaljku ili okov kojim će se rukovati, napon sistema, potreban domet, preferenciju za fiksni ili teleskopski, primenljivi standard, količinu i zahtevanu dokumentaciju.

Ako je kompatibilnost stezaljke neizvesna, model proizvoda, tehnički crtež ili jasna fotografija mogu nam pomoći da pregledamo potreban interfejs glave pre davanja ponude.
